Whirlpool ACM 704/NE Important information

FRANÇAIS Installation Page 2 Mode d’emploi Page

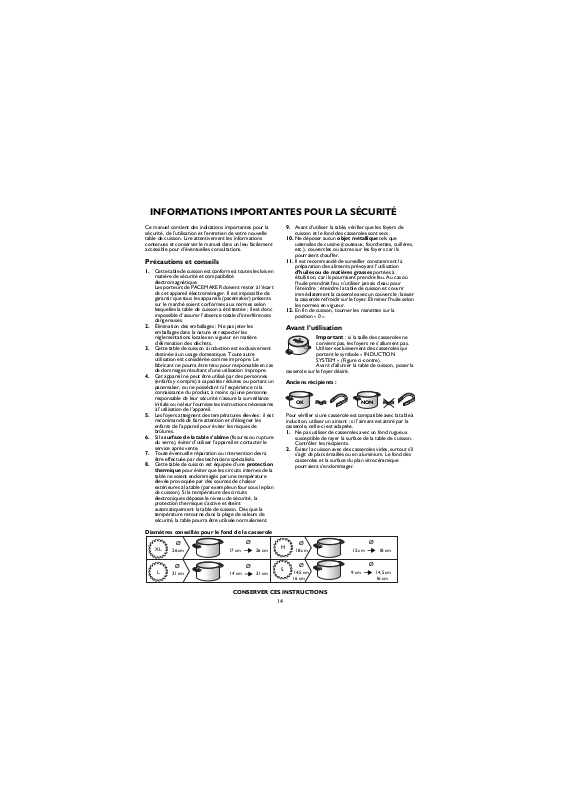

INFORMATIONS IMPORTANTES POUR LA SÉCURITÉ

Ce manuel contient des indications importantes pour la
sécurité, de l’utilisation et l’entretien de votre nouvelle
table de cuisson. Lire attentivement les informations
contenues et conserver le manuel dans un lieu facilement
accessible pour d’éventuelles consultations.

Précautions et conseils

1. Cette table de cuisson est conforme à toutes les lois en

matière de sécurité et compatibilité
électromagnétique.
Les porteurs de PACEMAKER doivent rester à l’écart
de cet appareil électroménager. Il est impossible de
garantir que tous les appareils (pacemaker) présents
sur le marché soient conformes aux normes selon
lesquelles la table de cuisson a été testée ; il est donc
impossible d’assurer l’absence totale d’interférences
dangereuses.

2. Élimination des emballages : Ne pas jeter les
emballages dans la nature et respecter les
réglementations locales en vigueur en matière
d’élimination des déchets.

3. Cette table de cuisson à induction est exclusivement
destinée à un usage domestique. Toute autre
utilisation est considérée comme impropre. Le
fabricant ne pourra être tenu pour responsable en cas
de dommages résultant d’une utilisation impropre.

4. Cet appareil ne peut être utilisé par des personnes
(enfants y compris) à capacités réduites ou portant un
pacemaker, ou ne possédant ni l’expérience ni la
connaissance du produit, à moins qu’une personne
responsable de leur sécurité n’assure la surveillance
initiale ou ne leur fournisse les instructions nécessaires
à l’utilisation de l’appareil.

5. Les foyers atteignent des températures élevées : il est
recommandé de faire attention et d’éloigner les
enfants de l’appareil pour éviter les risques de
brûlures.

6. Si la surface de la table s’abîme (fissures ou rupture
du verre), éviter d’utiliser l’appareil et contacter le
service après vente.

7. Toute éventuelle réparation ou intervention devra
être effectuée par des techniciens spécialisés.

8. Cette table de cuisson est équipée d’une protection
thermique pour éviter que les circuits internes de la

table ne soient endommagés par une température
élevée provoquée par des sources de chaleur
extérieures à la table (par exemple un four sous le plan
de cuisson). Si la température des circuits
électroniques dépasse le niveau de sécurité, la
protection thermique s’active et éteint
automatiquement la table de cuisson. Dès que la
température retourne dans la plage de valeurs de
sécurité, la table pourra être utilisée normalement.

9. Avant d’utiliser la table, vérifier que les foyers de
cuisson et le fond des casseroles sont secs.

10. Ne déposer aucun objet métallique tels que
ustensiles de cuisine (couteaux, fourchettes, cuillères,
etc.), couvercles ou autres sur les foyers car ils
pourraient chauffer.

11. Il est recommandé de surveiller constamment la
préparation des aliments prévoyant l’utilisation
d’huiles ou de matières grasses portées à
ébullition, car ils pourraient prendre feu. Au cas où
l’huile prendrait feu, n’utiliser jamais d’eau pour
l’éteindre : éteindre la table de cuisson et couvrir
immédiatement la casserole avec un couvercle ; laisser
la casserole refroidir sur le foyer. Éliminer l’huile selon
les normes en vigueur.

12. En fin de cuisson, tourner les manettes sur la
position « 0 ».

Avant l’utilisation

Important : si la taille des casseroles ne

convient pas, les foyers ne s’allument pas.
Utiliser exclusivement des casseroles qui
portent le symbole « INDUCTION
SYSTEM » (Figure ci-contre).
Avant d’allumer la table de cuisson, poser la

casserole sur le foyer désiré.

Anciens récipients :

OK NON

Pour vérifier si une casserole est compatible avec la table à
induction, utiliser un aimant : si l’aimant est attiré par la
casserole, celle-ci est adaptée.

1. Ne pas utiliser de casseroles avec un fond rugueux
susceptible de rayer la surface de la table de cuisson.
Contrôler les récipients.

2. Éviter la cuisson avec des casseroles vides, surtout s’il
s’agit de plats émaillés ou en aluminium. Le fond des
casseroles et la surface du plan vitrocéramique
pourraient s’endommager.

Diamètres conseillés pour le fond de la casserole

XL

Ø

26 cm

Ø

L

21 cm

Ø

17 cm 26 cm

Ø

14 cm 21 cm

CONSERVER CES INSTRUCTIONS

14

Ø

M

18 cm

Ø

S

14,5 cm

16 cm

Ø

12 cm 18 cm

Ø

9 cm 14,5 cm

16 cm

INSTALLATION ET BRANCHEMENT ÉLECTRIQUE

L’appareil doit être installé par un technicien spécialisé,
connaissant parfaitement les normes en vigueur en matière
de sécurité et d’installation. Le fabricant décline toute
responsabilité en cas de dommages aux personnes,
animaux ou choses résultant du non-respect des consignes
données dans ce chapitre.

Branchement électrique

Important !

• Le branchement électrique de la table doit être effectué

avant de brancher le four au secteur.

• La mise à la terre de l’appareil est obligatoire selon la
réglementation en vigueur.

• Pour le branchement électrique, se référer
exclusivement aux consignes données dans le
paragraphe suivant, sans tenir compte des connexions
indiquées sur le fond de la table.

Connexion du câble au bornier

1. Desserrer les vis du bornier et enlever les pontets.

Branchement au four

AVERTISSEMENT
Ne pas brancher le four tant que la
connexion électrique de la table de cuisson
n’est pas terminée.

• Avant de brancher le four, vérifier que le modèle de

table de cuisson figure parmi ceux indiqués sur la fiche
d’accouplement table/four fournie.

• Brancher les connecteurs de la table de cuisson (E) aux
connecteurs du four (D) en faisant correspondre les
couleurs et en alignant les guides du logement visibles
sur la partie supérieure des connecteurs.

• Effectuer la connexion en poussant les connecteurs à
fond et en s’assurant que la languette s’encliquette.

• Desserrer l’écrou de la vis de terre (K) située sur la
partie supérieure du four et introduire le câble jaune/
vert, en laissant la rondelle à sa place. Revisser l’écrou
sur la vis de façon à le serrer à fond.

2. Relier les fils au bornier comme indiqué sur le schéma
électrique ci-dessous.

Légende :

- R = marron

- S = marron

- E = jaune/vert

- N = bleu

- N = bleu

3. Fixer le câble avec le serre-câble au niveau de la gaine
de protection noire.

4. Enlever le couvercle du bornier (A) en dévissant la vis
et insérer le couvercle dans la charnière (B) du
bornier. Fermer le couvercle (C) et le visser sur le
bornier.

• Regrouper les câbles préalablement et les couvrir avec
le couvercle en métal (F) en veillant à ce que les câbles
ne restent pas encastrés au-dessous.

• Visser les deux vis (G) et serrer de façon à fixer le
couvercle en métal fourni avec le four.

15
