BEDIENUNGSANLEITUNG
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
ACHTUNG
esen Sie bitte aufmerksam alle
L
Hinweise und Anleitungen, be-vor
Sie dieses Gerät in Betrieb nehmen. Heben Sie diese
für eventuellen späteren
Gebrauch auf.
Anleitung
INHALTVERZEICHNIS
DIE WARNUNGSAUFKLEBER ANBRINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
WICHTIGE VORSICHTSMASSNAHMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
BEVOR SIE ANFANGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
EINSTELLUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
GEWICHTWIDERSTANDSTABELLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
KABELDIAGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
FEHLERSUCHE UND WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
TEILELISTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
DETAILZEICHNUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
BESTELLUNG VON ERSATZTEILEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Rückseite
DIE WARNUNGSAUFKLEBER ANBRINGEN
Der hier gezeigte Aufkleber muss an der
Kraftstation angebracht sein. Suchen Sie den
deutschen Aufkleber aus und kleben Sie diesen auf die Kraftstation, wobei Sie den englischen Aufkleber bedecken.
Sollte der Aufkleber
fehlen oder unleserlich sein, fordern Sie
bitte kostenlosen
einen Ersatz-Aufkleber (sehen Sie sich
die Rückseite dieser
Bedienungsanleitung
an). Bringen Sie den
Ersatzaufkleber an der
gezeigten Stelle an.
ACHTUNG: Bevor Sie mit diesem oder irgendeinem anderen Trainingsprogramm begin-
nen, konsultieren Sie bitte zunächst Ihren Arzt. Dies ist besonders wichtig für diejenigen Personen,
die über 35 Jahre alt sind oder gesundheitliche Probleme haben oder hatten. Lesen Sie alle Hinweise
bevor Sie Ihr neues Gerät benutzen. ICON übernimmt keine Haftung für Personen oder
Sachschäden, die durch die Benutzung dieses Gerätes entstehen könnten.
2
WICHTIGE HINWEISE
ACHTUNG: Lesen Sie vor Beginn Ihres Trainings mit der Kraftstation unbedingt die
achfolgenden Hinweise, um ernsthafte Verletzungen zu vermeiden.
n
. Lesen Sie sorgfältig alle Anweisungen, die in
1
dieser Bedienungsanleitung und den beigefügten Informationen enthalten sind und alle
Warnhinweise auf der Kraftstation.
Verwenden Sie Ihre Kraftstation nur so, wie
es in dieser Anleitung beschrieben wird.
2. Der Eigentümer dieses Gerätes ist dafür verantwortlich, dass alle Benützer der
Kraftstation hinreichend über alle
Vorsichtsmaßnahmen informiert sind.
3. Diese Kraftstation ist nur für den Hausgebrauch vorgesehen. Verwenden Sie die
Kraftstation nicht in kommerziellem, verpachtetem oder institutionellem Rahmen.
4. Benutzen Sie die Kraftstation nur im Haus und
halten Sie es vor Feuchtigkeit und Staub fern.
Stellen Sie die Kraftstation auf eine ebene
Fläche und darunter zum Schutz des Bodens
oder des Teppichs eine Unterlage. Achten Sie
darauf, dass um die Kraftstation herum ausreichend Platz zur Montage bzw. Demontage und
zur Benutzung der Kraftstation vorhanden ist.
5. Diese Kraftstation hat einen offenen
Gewichtstapel. Der Gewichtstapel sollte von
den Seiten, die außerhalb der Sicht des
Benutzers liegen, anderen unzugänglich sein.
Um Zugang zum Gewichtstapel zu verhindern, sollten Sie die Fitnessstation in einer
Zimmerecke oder in einem Erker aufstellen,
wie in der Abbildung angedeutet. Der Abstand
zwischen der Fitnessstation und den Wänden
sollte nicht mehr als 1m betragen.
. Halten Sie sich beim Auf- oder Absteigen
6
oder während Sie auf der Kraftstation trainieren immer an den Haltestangen fest.
7. Kinder junger als 12 und Haustiere sollten
immer unbedingt von der Kraftstation ferngehalten werden.
8. Tragen Sie zum Schutz während des
Trainings immer Sportschuhe.
9. Halten Sie Hände und Füße von beweglichen
Teilen fern.
10. Die Kraftstation ist so gebaut, dass sie ein
maximale Benutzergewicht von 135 kg,
erträgt.
11. Stehen Sie immer auf einer Fußplatte, wenn
Sie eine Übung ausführen, die die Kraftstation sonst umkippen könnte.
12. Lassen Sie die Arme, den Beinhebel, oder die
Latstange nie los während die Gewichte
erhöht sind. Die Gewichte fallen sonst mit
großer Kraft.
13. Entfernen Sie die Latstange von der Kraftstation wenn Sie eine Übung ausführen in der
Sie die Latstange nicht benützen.
14. Die Kraftstation ist nur zur Benutzung mit
den beigelegten Gewichten zugelassen.
Verwenden Sie die Kraftstation nicht mit
Hanteln oder sonst irgendwelchen Gewichten
zur V
ergrößerung des W
iderstandes.
Wand
15. Achten Sie darauf, dass die Kabel immer auf
den Rollen aufliegen. Sollte ein Kabel während des T
brechen Sie sofort das Training und kontrollieren Sie, ob sich die Kabel noch in den
Rollen befinden.
16. Benutzen Sie die Kraftstation nur auf ebenem
Fußboden und decken Sie ihn zum Schutz
mit einer Unterlage ab.
rainings einmal verhaken, unter
3
-
BEVOR SIE ANFANGEN
Zunächst unseren recht herzlichen Dank, dass Sie
sich für die WEIDER®PRO 2000 Kraftstation entschieden haben. Die Kraftstation bietet eine eindrucksvolle
nzahl von Stationen an, die zur Entwicklung jeder
A
Hauptmuskelgruppe des Körpers beitragen. Egal, ob
Sie Ihren Körper in Form bringen möchten, Ihre
Muskeln vergrößern und Ihre Kraft erhöhen möchten,
oder ob Sie für ein gesünderes Herz-Kreislauf-System
trainieren möchten, die Kraftstation wird Ihnen dabei
helfen, Ihre gewünschten Trainingsziele zu erreichen.
Lesen Sie zu Ihrem eigenen Vorteil sehr sorgfältig
diese Bedienungsanleitung. Sollten Sie nach der
Lat-Stange
Obere Rollenstelle
Lektüre dieser Bedienungsanleitung noch Fragen
haben, beziehen Sie sich auf die Vorderseite der
Anleitung. Halten Sie bitte vor Ihrem Anruf die Modell-
nd die Serien-Nummer Ihres Gerätes bereit. Die
u
Modell-Nummer lautet WEEVSY2026.0. Die SerienNummer finden Sie auf dem beigefügten Aufkleber auf
der Kraftstation (siehe erste Seite dieser Bedienungsanleitung).
Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzelteilen
vertraut.
Verschluss des
Druck-Rahmens
Butterfly-Arme/Druckarm
Rückenlehne
Sitz
Beinhebel
Fußplatte
Gewichtstapel
AUFBAUMAßE:
Höhe: 79 in. / 200 cm
Breite: 37 in. / 93 cm
Tiefe: 47 in. / 132 cm
4
M6 Scheibe (73)
M8 Scheibe (71)
M8 Mutter mit Nylon-
Klemmteil (69)
M10 Scheibe (70)
M10 Mutter mit Nylon-
Klemmteil (68)
M4 Scheibe (77)
M10 x 125mm Schraube (64)
M10 x 155mm Schraube (62)
M10 x 65mm Schraube mit
Vierkantansatz (59)
M8 x 63mm Schraube mit
Vierkantansatz (58)
M8 x 68mm Schraube (63)
M
8 x 63mm Schraube (66)
M8 x 45mm Schraube (60)
M6 x 43mm Schraube (61)
M8 x 70mm Schraube mit
Vierkantansatz (86)
M4 x 12mm
Blechschraube
(56)
M10 x 57mm Bolzensatz (81)
M10 x 78mm Schraube (54)
M10 x 100mm Schraube (46)
M10 x 52mm Schraube (52)
M10 x 46mm Schraube (53)
M10 x 65mm Schraube (55)
M10 x 70mm Schraube (57)
M6 x 58mm Schraube (65)
M6 x 63mm Schraube (67)
M6 x 16mm
Schraube (40)
M4 x 19mm Blech-
schraube (76)
25mm Scheibe (29)
M6 Mutter mit Nylon-
Klemmteil (72)
DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE—Modell-Nr.
WEEVSY2026.0
5
MONTAGE
Erleichten Sie sich die Montage
ei der Montage, achten Sie darauf, dass alle
• B
Teile Zeichnungsgemäß ausgerichtet sind.
Die Bedienungsanleitung ist so entworfen um zu
versichern, dass die Kraftstation von allen erfolgreich zusammen gestellt werden kan. Jedoch
gehören zu dieser hochentwickelten Einrichtung
viele kleine Teile. Man braucht Zeit, um das Gerät
zu montieren. Wenn man sich etwas Zeit nimmt
und bei guter Laune bleibt, dann ist die Montage
recht einfach.
Das Lesen dieser kurzen Einleitung wird Ihnen
mehr Zeit sparen als die Lesezeit dieser
Information:
Für die Montage braucht man zwei Personen.
•
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
•
Zur Identifizierung der kleinen Teile bei der
Montage, beziehen Sie sich auf das DIAGRAMM
ZUR IDENTIFIZIERUNG DER TEILE.
Zum Zusammenbau benötigen Sie die folgenden
Werkzeuge (nicht beigefügt):
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Fett oder Vasilin, und
Seifenwasser.
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüsselsatz, einen Gabelschlüssel- oder Ringschlüsselsatz
oder einen Rätschenschlüsselsatz.
RAHMENMONTAGE
1.
Bevor Sie mit der Montage beginnen,
lesen Sie die umrandete Information
oben sorgfältig durch.
Richten Sie die Stützstange (2) wie abgebildet
aus, mit den Vertiefungen um den Löchern am
Boden. Befestigen Sie die Basis (1) mit zwei
M10 x 65mm Schrauben mit Vierkantansatz
(59) und zwei M10 Muttern mit Nylon-Klemmteil
(68) an der Stützstange. Ziehen Sie die Muttern
mit Nylon-Klemmteil noch nicht fest.
Stecken Sie zwei M8 x 63mm Schrauben mit
Vierkantansatz (58) von unten in die Basis (1)
hoch. Anmerkung: Um die Schrauben in die-
ser Position zu halten, kann man sie mit
einem Klebeband vorläufig befestigen.
1
68
1
Vertiefung
58
59
Diese
Löcher sind
kleiner als
die Löcher
auf der
gegenüber-
liegenden
Seite.
2
ertiefung
V
6
2. Befestigen Sie den Pfosten (3) mit den beiden M8
x 63mm Schrauben mit Vierkantansatz (58) und
wei M8 Muttern mit Nylon-Klemmteil (69) an der
z
Basis (1) an.
lemmteil noch nicht fest.
K
Befestigen Sie den Verschluss des DruckRahmens (39) mit einer M8 x 63mm Schraube
(66), zwei M8 Scheiben (71) und einer M8 Mutter
mit Nylon-Klemmteil (69) am Pfosten (3) an.
Ziehen Sie die Mutter mit Nylon-Klemmteil
nicht zu fest an; man muss den Verschluss
des Druck-Rahmens leicht drehen können.
Ziehen Sie die Muttern mit Nylon-
2
39
6
6
71
71
69
3
69
69
1
58
3. Legen Sie die zwei Stoßdämpfer des Gewichtsstapels (17) über die angezeigten Löcher in der
Stützstange (2). Stecken Sie die zwei Gewichtführungen (10) in diese beiden Löcher. Achten
Sie darauf, dass sich die angezeigten Löcher
am unteren Bereich der Gewichtführungen
befinden. Schrauben Sie die Gewichtführungen
mit zwei M10 x 70mm Schrauben (57), zwei M10
Scheiben (70), zwei kleinen Abstandshaltern (37)
und zwei M10 Muttern mit Nylon-Klemmteil (68)
fest.
Ziehen Sie jetzt alle M10 Muttern mit NylonKlemmteil (68), die in den Schritten 1 und 3
benutzt wurden, fest an.
3
10
Löcher
68
17
70
17
57
37
68
2
7
4. Stecken Sie die zehn Gewichte (15) auf die
Gewichtsführungen (10), jeweils mit dem Loch für
en Gewichtsschlüssel (nicht abgebildet) nach
d
unten und auf der Seite, die nicht dem Pfosten
3) gegenüber liegt.
(
Stecken Sie das Gewichtsstange (12) in die
Gewichte (15).
4
10
Schmieren
5
1
Schmieren Sie die gezeigten Löcher eines
Gewichts (15) mit Schmiermittel. Schieben Sie
die Gewichte auf die Gewichtsführung (10).
5. Befestigen Sie den oberen Rahmen (4) mit den
zwei M8 x 68mm Schrauben (63) und zwei M8
Muttern mit Nylon-Klemmteil (69) am Pfosten (3).
Ziehen Sie die Muttern mit Nylon-Klemmteil
noch nicht fest.
Befestigen Sie den oberen Rahmen (4) mit einer
M10 x 155mm Schraube (62), zwei M10
Scheiben (70) und einer M10 Mutter mit NylonKlemmteil (68) zwischen den Gewichtsführungen
(10).
Ziehen Sie jetzt alle M10 Muttern mit NylonKlemmteil (68, 69), die in den Schritten 2 und 5
benutzt wurden, fest an.
6. Befestigen Sie den Sitzrahmen (8) mit einer M8 x
70mm Schraube mit V
einem M8 Knopf (82) am Pfosten (3).
ierkantansatz (86) und
3
5
4
62
63
3
6
12
15
10
70
70
68
69
3
86
Befestigen Sie den Stoßdämpfer (75) mit einer
M4 x 19mm Bohrschraube (76) und einer M4
Scheibe (77) am Sitzrahmen (8).
8
76
77
75
82
8
ARMMONTAGE
7. Schmieren Sie den M10 x 57mm Bolzensatz (81)
mit dem mitgelieferten Schmiermittel. Befestigen
Sie den Beinhebel (9) mit dem Bolzensatz am
Sitzrahmen (8).
Stiel des Bolzensatzes durch die beiden
Seiten der Klammer am Sitzrahmen gesteckt
ist. Ziehen Sie den Bolzensatz nicht zu fest
an. Man muss den Beinhebel leicht bewegen
können.
Achten Sie darauf, dass der
7
Schmieren
81
9
8
81
8. Schmieren Sie die M10 x 125mm Schraube (64).
Richten Sie den Druck-Rahmen (5) so aus, wie in
der Abbildung angezeigt. Befestigen Sie den
Druck-Rahmen mit den zwei M10 Scheiben (70)
und einer M10 Mutter mit Nylon-Klemmteil (68) am
oberen Rahmen (4).
Nylon-Klemmteil nicht zu fest an. Man muss
den Druck-Rahmen leicht drehen können.
9. Befestigen Sie das Armpolster (20) mit den zwei
M6 x 58mm Schrauben (65) und den zwei M6
Scheiben (73) auf den linken Arm (7).
Wiederholen Sie diesen Vorgang mit dem
rechten Arm (6).
Ziehen Sie die Mutter mit
8
Schmieren
Klammer
9
6
64
70
5
4
70
68
7
73
65
73
20
9
10. Stecken Sie den Stift des linken Arms (7) durch
das Loch im Druck-Rahmen (5). Achten Sie
arauf, dass sich der Arm hinter dem ange-
d
zeigten Halter des Druck-Rahmens befindet.
Stecken Sie eine 25mm Scheibe (29) auf den
Stift des linken Bügels (7). Drehen Sie eine M6
x 43mm Schraube (61) in den Stift und sichern
Sie sie mit einer M6 Mutter mit Nylon-Klemmteil
(72). Achten Sie darauf, dass die Mutter mit
Nylon-Klemmteil und der Schraubenkopf
über die Kante der Scheibe hinaus stehen,
wie in der Nebenzeichnung dargestellt.
Stecken Sie die 25mm runde Außenkappe (27)
oben auf den Stift des linken Arms (7).
Wiederholen Sie diesen Vorgang mit dem
rechten Arm (6).
10
Pfosten
61
72
27
9
2
7
6
5
alter
H
61
72
29
KABELMONTAGE
11. Sehen Sie sich zur ordnungsgemäßen
Kabelverlegung das KABELDIAGRAMM auf
Seite 19 an.
Suchen Sie das hohe Kabel (50) aus. Stecken
Sie das Ende des Kabels mit dem Gewindestift
nach oben durch den oberen Rahmen (4) und
führen Sie das Kabel über die 90mm Rolle (34).
Befestigen Sie die Rolle mit der M10 x 65mm
Schrauben (55), zwei M10 Scheiben (70), zwei
kleinen Abstandhaltern (37) und einer M10 Mutter
mit Nylon-Klemmteil (68) innen am oberen
Rahmen.
12. Führen Sie das hohe Kabel (50) über die 90mm
Rolle (34) und nach unten durch den oberen
Rahmen (4). Befestigen Sie die Rolle und eine
Kabelklammer (36) mit einer M10 x 52mm
Schraube (52) und einer M10 Mutter mit NylonKlemmteil (68) am Halter am oberen Rahmen.
Achten Sie darauf, dass die Kabelklammer
so ausgerichtet ist, um das Kabel in der Nut
der Rolle zu halten.
11
12
13
55
70
50
37
50
34
52
37
34
70
68
4
68
36
4
13. Führen Sie das hohe Kabel (50) unten um eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36) und zwei Fingerschutz-stücke (35) mit einer M10 x 52mm Schraube (52)
und einer M10 Mutter mit Nylon-Klemmteil (68)
am zweiten Satz Löcher von oben in den zwei
Rollenplatten (44).
die Kabelklammer so ausgerichtet ist, um
das Kabel in der Nut der Rolle zu halten.
Achten Sie darauf, dass
10
52
44
35
36
34
44
50
35
68
14. Führen Sie das hohe Kabel (50) über eine
90mm Rolle (34). Befestigen Sie die Rolle und
ie zwei Fingerschutzstücke (35) mit einer M10 x
d
46mm Schraube (53) und einer M10 Mutter mit
ylon-Klemmteil (68) am oberen Rahmen (4).
N
4
1
53
35
4
35
Wiederholen Sie diesen Schritt mit einer zweiten 90mm Rolle (34), zwei Fingerschutzstücken
(35), eine M10 x 46mm Schraube (53), und
einer M10 Mutter mit Nylon-Klemmteil (68).
15. Befestigen Sie das Ende des hohen Kabels
(50) mit einer M8 Scheibe (71) und einer M8
Mutter mit Nylon-Klemmteil (69) an der kleinen
U-Klammer (11). Anmerkung: Ziehen Sie die
Mutter mit Nylon-Klemmteil nicht zu fest an;
sie sollte so auf das Kabel gedreht werden,
dass noch zwei Gewindesteigungen nach
der Mutter am Gewinde sichtbar sind, wie es
in der Zeichnung dargestellt ist.
Befestigen Sie die kleine U-Klammer (11) mit
einer M8 x 45mm Schraube (60) und einer M8
Mutter mit Nylon-Klemmteil (69) an der
Gewichtsstange (12). Ziehen Sie die Mutter
mit Nylon-Klemmteil nicht zu fest an; die
Gewichtsstange sollte sich in der keinen UKlammer leicht drehen können.
16. Suchen Sie das Druck-Kabel (49) aus.
Schieben Sie das Kabel über den Haken am
linken Arm (7).
15
16
69
12
50
11
71
Haken
60
69
34
35
68
50
50
11
69
Schmieren Sie die M10 x 78mm Schraube (54).
17.
Befestigen Sie den Rollenarm (38) mit der
Schraube und einer M10 Mutter mit NylonKlemmteil (68) am Pfosten (3).
Mutter mit Nylon-Klemmteil nicht zu fest an.
Der Rollenarm muss man leicht drehen können.
Führen Sie das Druck-Kabel (49) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36), eine M10 Scheibe (70) und
zwei Fingerschutzstücke (35) mit einer M10 x
52mm Schraube (52) und einer M10 Mutter mit
Nylon-Klemmteil (68) an der angegebenen Seite
des Rollenarms (38). Achten Sie darauf, dass
die Kabelklammer so ausgerichtet ist, um
das Kabel in der Nut der Rolle zu halten.
Ziehen Sie die
11
17
49
7
35
54
68
3
36
70
34
38
52
35
49
18. Führen Sie das Drück-Kabel (49) über eine
90mm Rolle (34). Befestigen Sie die Rolle, und
wei Fingerschutzstücke (35) mit einer M10 x
z
46mm Schraube (53) und einer M10 Mutter mit
ylon-Klemmteil (68) an der doppelten U-
N
Klammer (42).
18
68
35
49
34
35
53
42
19. Schmieren Sie die M10 x 78mm Schraube (54).
Befestigen Sie den Rollenarm (38) mit der
Schraube und einer M10 Mutter mit NylonKlemmteil (68) am Pfosten (3).
Mutter mit Nylon-Klemmteil nicht zu fest an.
Der Rollenarm muss man leicht drehen können.
Führen Sie das Druck-Kabel (49) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36), eine M10 Scheibe (70) und
zwei Fingerschutzstücke (35) mit einer M10 x
52mm Schraube (52) und einer M10 Mutter mit
Nylon-Klemmteil (68) an der angegebenen Seite
des Rollenarms (38).
die Kabelklammer so ausgerichtet ist, um das
Kabel in der Nut der Rolle zu halten.
20. Schieben Sie das Ende des Druck-Kabels (49)
auf den Haken am rechten Arm (6).
Achten Sie darauf, dass
Ziehen Sie die
19
20
49
35
34
52
38
36
70
35
68
Schmieren
54
68
49
3
21. Suchen Sie das kurze Kabel (47) aus.
Befestigen Sie den Ring am Kabelende mit
einer M10 x 70mm Schraube (57), einer M10
Scheibe (70) und einer M10 Mutter mit NylonKlemmteil (68) an der Basis (1). Ziehen Sie die
Mutter mit Nylon-Klemmteil
nicht zu fest an.
12
21
6
68
70
1
47
57
22. Führen Sie das kurze Kabel (47) über eine
90mm Rolle (34). Befestigen Sie die Rolle und
ie zwei Fingerschutzstücke (35) mit einer M10
d
x 46mm Schraube (53) und einer M10 Mutter
it Nylon-Klemmteil (68) an der doppelten U-
m
Klammer (42).
22
53
5
3
5
3
42
8
6
47
34
23. Montieren Sie das Ende des kurzen Kabels
(47) mit einer M8 Scheibe (71) und einer M8
Mutter mit Nylon-Klemmteil (69) an der UKlammer (43).
Mutter mit Nylon-Klemmteil nicht zu fest an;
sie sollte so auf das Kabel gedreht werden,
dass noch zwei Gewindesteigungen nach
der Mutter am Gewinde sichtbar sind, wie es
in der Zeichnung dargestellt ist.
24. Finden Sie das untere Kabel (48). Bringen Sie
das Kabel mit einer M10 x 65mm Schraube
(55), zwei M10 Scheiben (70), zwei großen
Abstandshaltern (51) und einer M10 Mutter mit
Nylon-Klemmteil (68) an der Innenseite der
Basis (1) an.
Anmerkung: Ziehen Sie die
23
24
47
69
43
55
47
43
71
69
48
70
51
25. Führen Sie das untere Kabel (48) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36) und zwei Fingerschutz-stücke (35) mit einer M10 x 52mm Schraube (52)
und einer M10 Mutter mit Nylon-Klemmteil (68)
an den zweiten Satz Löcher vom Unten in den
zwei Rollenplatten (44).
dass die Kabelklammer so ausgerichtet ist,
um das Kabel in der Nut der Rolle zu halten.
Achten Sie darauf,
13
25
52
35
36
48
51
70
1
44
34
68
35
68
26. Führen Sie das untere Kabel (48) über eine
90mm Rolle (34). Befestigen Sie die Rolle und
ie zwei Fingerschutzstücke (35) mit einer M10
d
x 46mm Schraube (53) und einer M10 Mutter
it Nylon-Klemmteil (68) am Halter an der
m
Basis (1).
26
53
34
8
4
5
3
35
1
68
27. Führen Sie das untere Kabel (48) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36) und zwei Fingerschutz-stücke (35) mit einer M10 x 52mm Schraube (52)
und einer M10 Mutter mit Nylon-Klemmteil (68)
an den unteren Satz Löcher in der U-Klammer
Achten Sie darauf, dass die
(43).
Kabelklammer so ausgerichtet ist, um das
Kabel in der Nut der Rolle zu halten.
28. Führen Sie das untere Kabel (48) über eine
90mm Rolle (34). Befestigen Sie die Rolle, eine
Kabelklammer (36) und zwei Schutzstücke (14)
mit einer M10 x 100mm Schraube (46), zwei
M10 Scheiben (70) und einer M10 Mutter mit
Nylon-Klemmteil (68) am Pfosten (3). Achten
Sie darauf, dass die Kabelklammer so ausgerichtet ist, um das Kabel in der Nut der
Rolle zu halten.
27
28
35
48
52
36
34
68
43
70
35
68
3
34
14
14
29. Befestigen Sie den Kabelhaken (30) mit einer
M10 Scheibe (70) und einer M10 Mutter mit
Nylon-Klemmteil (68) am Beinhebel (9).
Befestigen Sie das untere Kabel (48) mit zwei
Karabinerhaken (33) an der Kette (83) und am
Kabelhaken (30).
14
29
70
68
70
9
83
30
48
33
48
36
46
SITZMONTAGE
30
30. Befestigen Sie die Rückenlehne (18) mit zwei
M6 x 63mm Schrauben (67) und zwei M6
Scheiben (73) am Pfosten (3).
31. Befestigen Sie den Sitz (19) wie dargestellt mit
den vier M6 x 16mm Schrauben (40) am
Sitzrahmen (8).
Breiteres
31
Breiteres
Ende
Ende
18
67
73
3
7
6
73
19
8
40
40
32. Schieben Sie ein Polsterrohr (45) durch das
Loch im Beinhebel (9). Schieben Sie die zwei
Schaumstoffpolster (21) auf die Enden des
Polsterrohrs. Drücken Sie zunächst zwei
Polsterkappen (22) auf das Polsterrohr.
Wiederholen Sie diesen V
anderen Polsterrohr (45) und dem Sitzrahmen
(8).
organg mit dem
32
22
21
45
8
9
21
45
22
15
33. Befestigen Sie die Rahmen der rechten und der
linken Umhüllung (84, 85) mit einer M8 x 68mm
chraube (63) und einer M8 Mutter mit Nylon-
S
Klemmteil (69) am oberen Rahmen (4).
ie die Mutter mit Nylon-Klemmteil noch nicht
S
fest.
Ziehen
33
18
63
84
4
85
9
6
34. Befestigen Sie die linke Umhüllung (87) mit zwei
M4 x 12mm Blechschrauben (56) und zwei M4
Scheiben (77) am Rahmen der linken Umhüllung
(85) und am oberen Rahmen (4).
Befestigen Sie die linke Umhüllung (87) mit zwei
M4 x 12mm Blechschrauben (56) und zwei M4
Scheiben (77) an der Basis (1) und an der
Stützstange (2).
Wiederholen Sie diesen Schritt mit der rechten Umhüllung (88).
Ziehen Sie di Mutter mit Nylon-Klemmteil (69),
die in Schritt 33 verwendet wurde jetzt fest.
34
77
88
4
85
77
56
56
87
2
1
33. Achten Sie darauf, dass alle Teile richtig befestigt sind. Der Gebrauch aller anderen Teile wird auf der folgen-
den Seite unter EINSTELLUNG erklärt. Bevor Sie die Kraftstation benutzen, ziehen Sie jedes Kabel ein
paarmal an, um sich zu versichern, dass sich die Kabel leicht über die Rollen bewegen. Sollte sich eines der
Kabel nicht leicht bewegen, suchen und korrigieren Sie das Problem.
vorschriftsgemäß installiert worden sein, könnten Sie bei Gebrauch mit schweren Gewichten beschä
digt werden. Konsultieren Sie das KABELDIAGRAMM auf Seite 19 dieser Bedienungsanleitung, um
die richtige Kabelführung zu überprüfen. Sollten die Kabel irgendwo zu locker sein, müssen Sie die
Kabel unbedingt straffen. Siehe FEHLERSUCHE UND W
ARTUNG auf Seite 20.
WICHTIG: Sollten die Kabel nicht
56
77
77
56
16
-
EINSTELLUNG
Dieser Abschnitt erklärt wie man die Kraftstation anpasst. Beziehen Sie sich auch auf die inbegriffenen Trainingsrichtlinien um die korrekte Art jeder Übung zu ersehen.
berprüfen Sie vor jedem Training alle Einzelteile und ziehen Sie die Teile nach, die sich eventuell gelöst haben.
Ü
Defekte oder abgenutzte Teile müssen sofort ersetzt werden. Die Kraftstation soll mit einem feuchten Tuch und
einem milden, nicht-Schleifmittel Reiniger abgewischt werden. Verwenden Sie keine Lösungsmittel.
MONTAGE DER LAT-STANGE
Befestigen Sie mit dem Karabinerhaken (33) die LatStange (31) am hohen Kabel (50). Anmerkung: Die
Lat-Stange kann auch am unteren Kabel (nicht abgebildet) befestigt sein.
wenn Sie eine Übung durchführen, die diese
Stange nicht benötigt.
DIE BUTTERFLY-ARME BENUTZEN
Um Arm-Druck-Übungen durch zu führen, sperren Sie
den rechten und den linken Druck-Arm (6, 7), indem
Sie den Verschluss des Druck-Rahmens (39) in die
angezeigte Position drücken. Um Butterfly-Übungen
durch zu führen, heben Sie den Verschluss des
Druck-Rahmens hoch bis die Druck-Arme sich wieder
mal bewegen lassen.
DIE GEWICHTSMENGE VERSTELLEN
Um die Gewichtseinstellung zu ändern, stecken Sie
den Gewichtsschlüssel (16) unter das gewünschte
Gewicht (15) bis das gebogene Ende des Schlüssels
die Gewichte berührt. Drehen Sie das gebogene
Ende nach unten. Anmerkung: Wegen der Wirkung
der Kabel und der Rollen schwankt der eigentliche Widerstand etwas bei jeder Gewichtsmenge.
Sehen Sie die
auf Seite 18 an, um sich über die ungefähre Höhe
des Widerstands bei jeder Gewichtsmenge zu
informieren.
Entfernen Sie die Lat-Stange,
GEWICHTWIDERST
ANDST
ABELLE
50
6
33
39
31
7
16
15
DEN SITZ ENTFERNEN
Entfernen Sie das untere Kabel (48) von der Kette
(83).
Entfernen Sie den M8 Knopf (82) und die M8 x 70mm
Schraube mit Vierkantansatz (86). Heben Sie den
Sitzrahmen (8) vom Stift am Pfosten (3) hoch.
17
3
86
Stift
8
83
48
GEWICHTSWIDERSTANDSTABELLE
Diese Tabelle gibt den ungefähren Gewichtswiderstand bei jeder Station an. Der hier angegebene Butterfly-ArmWiderstand bezieht sich auf den Widerstand für jeden Butterfly-Arm separat. Anmerkung: Der tatsächliche
Widerstand jeder Station kann variieren, gemâss der Reibung zwischen den Kabeln, den Rollen und den
Gewichtsführungen.
GEWICHT
1 35 19 26 29 48
2 50 28 38 43 71
3 66 36 53 55 91
4 81 45 68 69 114
5 94 55 80 84 139
6 111 69 98 96 158
DRUCK-ARME
(am. Pfund)
BUTTERFLY-
ARME
(am. Pfund)
OBERE
ROLLE
(am. Pfund)
UNTERE
ROLLE
(am. Pfund)
BEINHEBEL
(am. Pfund)
7 132 75 116 119 197
8 155 84 127 139 230
9 170 94 139 160 265
10 189 105 155 172 285
1
1
Anmerkung: 1 am. Pfund = 0,454 kg
215 1
13
171 188 312
18
KABELDIAGRAMME
Die Kabeldiagramme unten zeigen den ordnungsgemäßen Anschluss des kurzen Kabels (47), das untere Kabel
(48), das Druck-Kabel (49) und das hohe Kabel (50). Verwenden Sie die Diagramme um sicherzustellen, das die
Anlage ordnungsgemäß verkabelt worden ist. Die Zahlen zeigen für jedes Kabel die richtige Verlegung an.
5
5
2
4
3
Kurzes Kabel (47)
2
2
1
4
Hohes Kabel (50)
1
3
Druck-Kabel (49)
6
2
3
Unteres Kabel (48)
4
1
6
5
3
1
19
FEHLERSUCHE UND WARTUNG
DIE KABEL STRAFFEN
ewebte Kabel, wie in dieser Kraftstation angewen-
G
det, können leicht verpannt werden. Wenn das Kabel
chlaff ist bevor man Widerstand wahr nimmt, sollten
s
die Kabel gestrafft werden:
Schlafheit kann entfernt werden, indem ein 90mm
Rolle (34), die Kableklammer (36) und zwei
Fingerschutzstücke (35) in einen Satz Löcher
gesteckt werden, der sich näher an der Mitte der beiden Rollenplatten (44) befindet. Entfernen Sie die
M10 Mutter mit Nylon-Klemmteil (68) und die M10 x
52mm Schraube (52) und bringen Sie die Rolle, die
Kabelklammer und die Fingerschutzstücke mit der
Schraube und Mutter wieder an den neuen Satz
Löcher in den Rollenplatten an.
Schlafheit kann auch entfernt werden, indem die
90mm Rolle (34), die Kableklammer (36) und die beiden Fingerschutzstücke (35) in einen höheren Satz
Löcher in der U-Klammer (43) gebracht werden.
Entfernen Sie die M10 Mutter mit Nylon-Klemmteil
(68) und die M10 x 52mm Schraube (52) und bringen
Sie die Rolle, die Kableklammer und die beiden
Fingerschutzstücke mit der Schraube und der Mutter
mit Nylon-Klemmteil in dem höheren Satz Löcher in
der U-Klammer wieder an.
Schlafheit kann auch von den Kabeln entfernt werden, indem man die M8 Scheibe (71) und die M8
Mutter mit Nylon-Klemmteil (69) fest zieht und damit
das kurze Kabel (47) an der U-Klammer (43) befestigt. Das obere Kabel (nicht abgebildet) und die kleine
U-Klammer (nicht abgebildet) können auf dieselbe Art
und Weise eingestellt werden.
52
35
35
36
52
36
43
34
44
35
68
34
47
71
69
68
35
Stellen Sie sicher, dass die Kabel nicht zu straff
sind, da ansonsten das oberste Gewicht (nicht
dargestellt) aus der Gewichtsführung und vom
Stapel gehoben werden kann.
20
TEILELISTE—Modell-Nr. WEEVSY2026.0 R0706A
Nr. Zahl Beschreibung Nr. Zahl Beschreibung
1 1 Basis
2
3 1 Pfosten
4 1 Oberer Rahmen
5 1 Druck-Rahmen
6 1 Rechter Arm
7 1 Linker Arm
8 1 Sitzrahmen
9 1 Beinhebel
10 2 Gewichtsführung
11 1 Kleine U-Klammer
12 1 Gewichtsrohr
13 1 Stoßdämpfer des Gewichtsrohrs
14 2 Schutzstück
15 11 Gewicht
16 1 Gewichtsschlüssel
17 2 Stoßdämpfer
18 1 Rückenlehne
19 1 Sitz
20 2 Armpolster
21 4 Schaumstoffpolster
22 4 Polsterkappe
23 2 25mm runde Innenkappe
24 8 45mm quadratische Innenkappe
25 3 25mm x 50mm Innenkappe
26 4 50mm viereckige Innenkappe
27 2 25mm runde Außenkappe
28 2 25mm x 68mm runde Buchse
29 2 25mm Scheibe
30 1 Kabelhaken
31 1 Lat-Stange
32 2 Handgriff
33 3 Karabinerhaken
34 13 90mm Rolle
35 20 Fingerschutzstück
36 7 Kableklammer
37 4 Kleiner Abstandhalter
38 2 Rollenarm
39 1 Verschluss des Druck-Rahmens
40 4 M6 x 16mm Schraube
41 2 50mm quadratische Außenkappe
42 1 Doppelte U-Klammer
43 1 U-Klammer
44 2 Rollenplatte
45 2 Polsterrohr
46 1 M10 x 100mm Schraube
47 1 Kurzes Kabel
48 1 Unteres Kabel
1 Stützstange
49 1 Druck-Kabel
0 1 Hohes Kabel
5
51 2 Großer Abstandshalter
52 6 M10 x 52mm Schraube
53 5 M10 x 46mm Schraube
54 2 M10 x 78mm Schraube
55 2 M10 x 65mm Schraube
56 8 M4 x 12mm Blechschraube
57 3 M10 x 70mm Schraube
58 2 M8 x 63mm Schraube mit
Vierkantansatz
59 2 M10 x 65mm Schraube mit
Vierkantansatz
60 1 M8 x 45mm Schraube
61 2 M6 x 43mm Schraube
62 1 M10 x 155mm Schraube
63 3 M8 x 68mm Schraube
64 1 M10 x 125mm Schraube
65 4 M6 x 58mm Schraube
66 1 M8 x 63mm Schraube
67 2 M6 x 63mm Schraube
68 24 M10 Mutter mit Nylon-Klemmteil
69 9 M8 Mutter mit Nylon-Klemmteil
70 16 M10 Scheibe
71 4 M8 Scheibe
72 2 M6 Mutter mit Nylon-Klemmteil
73 6 M6 Scheibe
74 2 25mm runde, dünne Kappe
75 1 Stoßdämpfer
76 1 M4 x 19mm Blechschraube
77 9 M4 Scheibe
78 2 Butterfly-Griff
79 1 Verschluss
80 1 Verschlussstift
81 1 M10 x 57mm Bolzensatz
82 1 M8 Knopf
83 1 Kette
84 1 Rahmen der rechten Umhüllung
85 1 Rahmen der linken Umhüllung
86 1 M8 x 70mm Schraube mit
Vierkantansatz
87 1 Linke Umhüllung
88 1 Rechte Umhüllung
# 1 Bedienungsanleitung
# 1 Trainingsplakat
# 1 Schmierpaket
# 2 Innensechskantschlüssel
eist auf ein nicht abgebildetes
# W
Bestellung von Ersatzteilen finden Sie auf der Rückseite der Bedienungsanleitung.
Teil hin. Angaben können ohne Widerruf verändert werden. Information zur
21
9
45
24
81
8
19
21
21
21
22
22
22
45
40
40
82
86
21
22
24
5
6
7
20
20
74
74
24
24
26
2
6
25
24
27
27
28
29
2
9
49
49
64
70
7
0
68
72
72
61
61
65
73
73
73
73
65
23
24
44
44
35
34
35
35
34
35
68
52
36
36
43
35
34
35
47
52
69
68
71
36
78
78
24
75
77
76
28
48
68
81
4
26
34
34
34
35
36
37
37
35
50
70
55
68
70
52
53
68
68
34
35
35
63
69
68
53
85
84
70
30

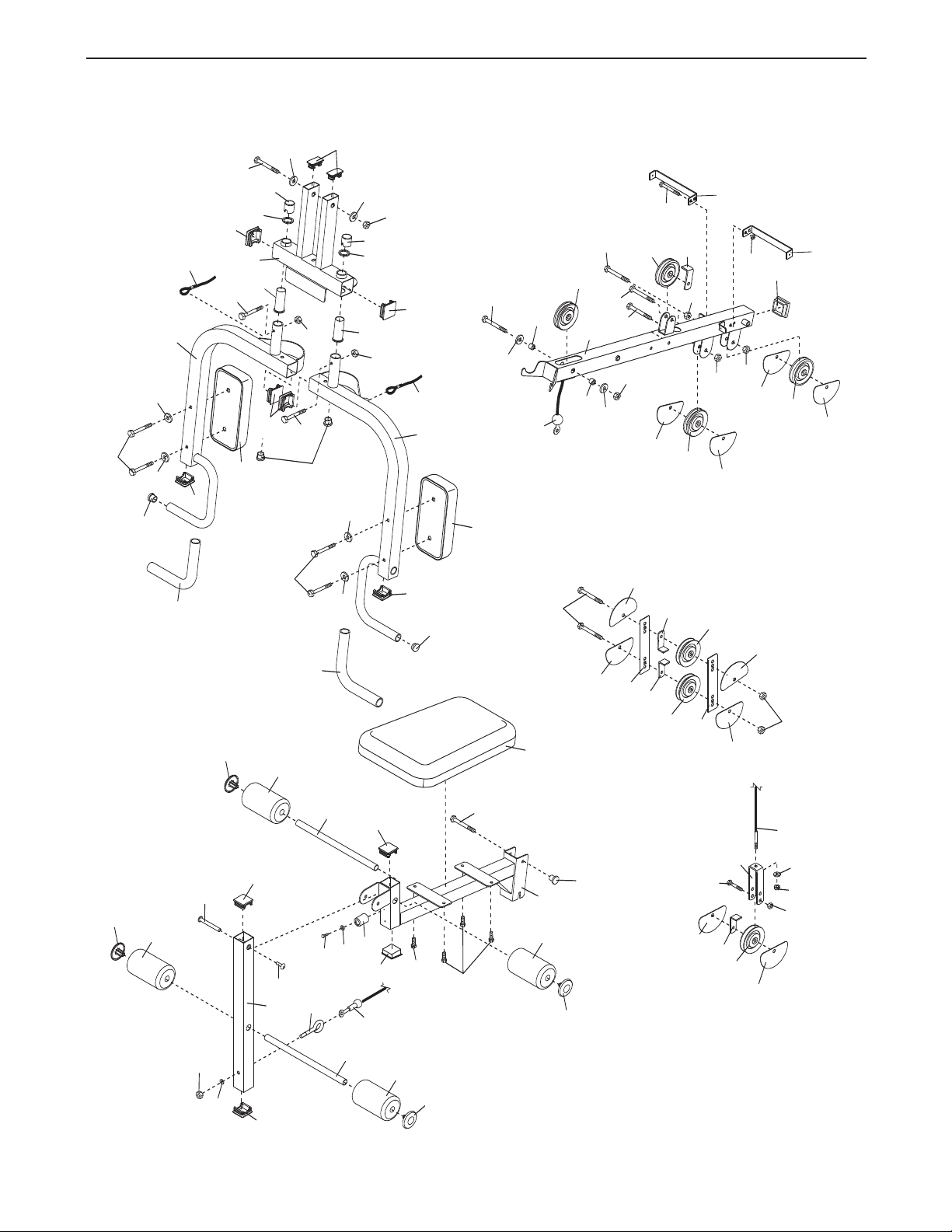

DETAILZEICHNUNG A—Modell-Nr. WEEVSY2026.0 R0706A
22
32
31
33
32
35
42
35
34
34
35
35
68
68
53
53
2
17
41
41
70
70
57
59
37
10
11
12
13
15
16
50
62
70
68
70
60
71
69
69
3
18
35
34
35
35
34
38
38
39
25
34
52
5
4
68
68
66
71
6
3
69
54
68
68
52
73
67
73
67
46
70
69
68
69
70
71
69
35
34
35
47
48
51
51
58
57
70
68
53
68
68
68
70
70
55
1
26
14
36
70
36
70
79
80
68
56
56
56
56
56
36
35
77
56
77
77
77
77
77
83
33
14
87
88
DETAILZEICHNUNG B—Modell-Nr. WEEVSY2026.0 R0706A
23
BESTELLUNG VON ERSATZTEILEN
Unter der nachfolgenden Adresse und Telefonnummer können Sie Ersatzteile bestellen:
AICON Health & Fitness, GmbH
Kalscheurener Straße 172
D-50354 Hürth
01805 231 244
Fax: 01805 231 243
Telefonanrufe außerhalb Deutschlands: +49 2233 613 250
Fax: +49 2233 613 255
Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben:
• die MODELL-NUMMER des Produktes (WEEVSY2026.0)
• den NAMEN des Produktes (Kraftstation WEIDER PRO 2000)
• die SERIEN-NUMMER (finden Sie auf der Vorderseite dieser Bedienungsanleitung)
• die BESTELL-NUMMER und BESCHREIBUNG des Ersatzteiles (siehe DETAILZEICHNUNG und TEILELISTE
auf die Seiten 21, 22, und 23)
eile Nr
T
. 241874 R0706A
WESLO
ist ein eingetragenes W
arenzeichen von
, Inc.
IP
ICON
In China gedruckt
2006 ICON IP
©
, Inc.
Loading...
