º. du Modèle WEEVSY2026.0
www.iconeurope.com
Notre site Internet
N
Nº. de Série
Ecrivez le numéro de série sur la
igne ci-dessus.
l
Autocollant du Nº. de Série
(sous le siège)
QUESTIONS?
En tant que fabricant nous nous
engageons à satisfaire notre
clientèle entièrement. Si vous
avez des questions ou si des
pièces sont manquantes, veuilleznous contacter au :
(33) (0)810 121 140
MANUEL DE L’UTILISATEUR
du lundi au jeudi de 9h00 à
13h00 et de 14h00 à 18h00, le
vendredi de 14h00 à 17h00 (à
l’exception des jours fériés).
email : sav.fr@iconeurope.com
ATTENTION
Lisez toutes les précautions et les
instructions contenues dans ce
manuel avant d’utiliser cet appareil. Gardez ce manuel pour vous
y référer ultérieurement.
TABLE DES MATIÈRES
PN 218559
Gen. Vert. Warn.
EMPLACEMENT DE L’AUTOCOLLANT D’AVERTISSEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
PRÉCAUTIONS IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
TABLEAU D’IDENTIFICATION DES PIÈCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
RÉGLAGES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
TABLEAU DE RÉSISTANCES DE POIDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
DIAGRAMME DU CÂBLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
LOCALISATION D’UN PROBLÈME ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
LISTE DES PIÈCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
SCHÉMA DÉTAILLÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page
EMPLACEMENT DE L’AUTOCOLLANT D’AVERTISSEMENT
L’autocollant illustré ci-dessous a été apposés
sur le appareil de musculation. Trouvez la
feuille d’autocollants qui contient l’information
dans quatre langues. Placez l’autocollant en
français par-dessus le autocollant en anglais
aux endroit indiqué.
Si l’un des autocollants est manquant
ou illisible, voir la
page du couverture
de ce manuel.
Apposez l’autocollant
à l’endroit indiqué sur
le schéma.
WESLO
est une marque enregistrée de ICON IP
2
, Inc
.
PRÉCAUTIONS IMPORTANTES
AVERTISSEMENT : afin de réduire les risques de blessures graves, veuillez lire
es précautions suivantes avant d’utiliser l’appareil de musculation.
l
. Veuillez lire attentivement ce manuel de l’uti-
1
lisateur et la littérature accompagnant ce
manuel ainsi que toutes les mises en gardes
concernant l’appareil de musculation avant
d'utiliser celui-ci. N’utilisez l’appareil de musculation que de la manière décrite.
2. Il est de la responsabilité du propriétaire de
s’assurer que tout utilisateur du appareil de
musculation soit correctement informé de
toutes les précautions inscrites dans ce
manuel.
Cet appareil de musculation est conçu pour
3.
être utilisé dans votre maison. L’appareil de
musculation ne doit pas être utilisé dans une
institution commerciale ou pour la location.
4. Utilisez et gardez l’appareil de musculation à
l’intérieur, loin de l’humidité et de la poussière. Placez l’appareil de musculation sur une
surface plane et sur un revêtement pour protéger votre tapis ou sol. Assurez-vous qu’il y
a suffisamment d’espace autour de l’appareil
de musculation vous permettant de le monter, le descendre et l’utiliser facilement.
5. Cet appareil de musculation est équipé d'une
pile de poids découverte ; la pile de poids ne
doit pas être accessible de tout côté en
dehors du champs de vision de l'utilisateur.
Pour empêcher l'accès à la pile de poids, placez l'appareil de musculation dans un coin
ou un espace restreint de la pièce, comme
illustré ci-dessous. Il ne devrait pas y avoir
plus d'un mètre d'espace entre l'appareil de
musculation et les murs adjacents.
urs
M
. Inspectez et resserrez correctement toutes
6
les pièces régulièrement. Remplacez immédiatement toutes pièces usagées.
7. Gardez les enfants de moins de 12 ans et les
animaux domestiques éloignés du appareil
de musculation.
8. Portez toujours des chaussures de sport
pour protéger vos pieds.
N’approchez pas vos mains des pièces
9.
mobiles.
L’appareil de musculation ne devrait pas être
10.
utilisé par des personnes pesant plus de
135kg.
11. Placez vos pieds sur le repose-pieds lorsque
vous faites des exercices qui pourraient faire
basculer l’appareil de musculation.
12. Ne lâchez jamais les bras, le levier pour
jambes, la barre des latéraux chevilles quand
les poids sont surélevés ; les poids tomberaient violemment.
13. Décrochez la barre de tirage de son support à
chaque fois que vous ne vous en servez pas.
14. L'appareil de musculation est conçu pour
être utilisé uniquement avec les poids inclus.
Ne vous servez pas d'haltères ou de tout
autre type de poids sur l'appareil de musculation pour augmenter sa résistance.
Assurez-vous que les câbles soient bien
15.
enroulés dans la gorge des poulies à tout
moment. Si les câbles ont du mal à coulisser
quand vous vous servez de l’appareil, arrê
tez-vous et vérifiez que les câbles soient
enroulés dans les poulies.
-
Cessez immédiatement vos exercices si vous
16.
ressentez une douleur ou des étourdissements et commencer des exercices de retour
à la normale.
AVERTISSEMENT : consultez votre médecin avant d’entreprendre un programme
d’exercices. Ceci s’adresse tout particulièrement aux personnes agées de plus de 35 ans ou aux personnes qui ont déjà eu des problèmes de santé. Lisez toutes les précautions avant de l’utiliser. ICON
ne se tient aucunement responsable des blessures ou des dégâts matériels résultant de l'utilisation
de cet appareil.
3
AVANT DE COMMENCER
Merci d’avoir choisi le WEIDER®PRO 2000 appareil
de musculation. L’appareil de musculation offre un
éventail impressionnant de stations d’exercices
onçues pour développer chaque groupe majeur de
c
muscles de votre corps. Que votre but soit de tonifier
votre corps, de développer une musculature impressionnante ou d’améliorer votre appareil cardiovasculaire, l’appareil de musculation vous aidera à atteindre
les résultats que vous désirez.
Pour votre bénéfice, veuillez lire attentivement ce
manuel avant d'utiliser l’appareil de musculation.
Barre de Tirage
Poulie Supérieure
Si vous avez des questions après avoir lu ce manuel,
référez-vous à la page de couverture de ce manuel.
Pour mieux vous assister, notez le numéro du modèle et
e numéro de série de l’appareil avant de nous appeler.
l
Le numéro du modèle est le WEEVSY2026.0. Le numéro de série est inscrit sur l'autocollant qui est apposé sur
le appareilde musculation (l’emplacement de l’autocollant est indiqué sur le schéma en première page).
Nous vous suggérons d’étudier le schéma ci-dessous
et de vous familiariser avec les pièces avant de lire le
manuel de l’utilisateur.
Verrou du Cadre de Presse
Contracteurs Pectoraux/
Bras de Presse
Dossier
Siège
Exerciseur
pour Jambes
Repose-pieds
Pile de Poids
DIMENSIONS UNE
FOIS ASSEMBLÉ :
Hauteur : 200 cm
Largeur : 93 cm
Profondeur :
132 cm
4
Rondelle de M8 (71)
Écrou de Verrouillage
en Nylon de M8 (69)
Rondelle de M10 (70)
Écrou de Verrouillage
en Nylon de M10 (68)
Rondelle de M4 (77)
Boulon de M10 x 155mm (62)
Boulon de Carrosserie de M10 x 65mm (59)
Boulon de Carrosserie
de M8 x 63mm (58)
Boulon de M8 x 63mm (66)
Boulon de M8 x 45mm (60)
Boulon de M6 x 43mm (61)
Boulon de Carrosserie de M8 x 70mm (86)
Boulon de M10 x 100mm (46)
Boulon de M10 x 52mm (52)
Boulon de M10 x 46mm (53)
Boulon de M10 x 65mm (55)
Boulon de M10 x 70mm (57)
Vis de M6 x 58mm (65)
Vis de M6 x 63mm (67)
Vis de M6 x
16mm (40)
Série de Boulons de M10 x 57mm (81)
V
is Auto-perçante
d
e M4 x 12mm (56)
Vis Auto-perçante
de M4 x 19mm (76)
Boulon de M10 x 125mm (64)
Boulon de M10 x 78mm (54)
Boulon de M8 x 68mm (63)
Rondelle de 25mm (29)
Rondelle de M6 (73)
Écrou de Verrouillage
en Nylon de M6 (72)
TABEAU D’IDENTIFICATION DES PIÈCES
—
Nº. du Modèle
WEEVSY2026.0
5
ASSEMBLAGE
Facilitez-vous l’assemblage
ion, assurez-vous que toutes les pièces sont
t
orientées comme indiqué sur les schémas.
Ce manuel est conçu pour que l’appareil de musculation puisse être assemblé correctement par la
plupart des gens. Néanmoins, l’appareil de musculation est composé d’un grand nombre de
pièces et que le procédé d’assemblage prendra
du temps. La plupart des gens ont trouvé qu’en
prévoyant du temps à l’avance, l’assemblage se
passe dans les meilleures conditions.
Avant de commencer l’assemblage, veuillez lire
les instructions suivantes avec attention :
L’assemblage requiert deux personnes.
•
• Disposez toutes les pièces sur une aire dégagée et
retirez tous les papiers d’emballage. Ne jetez pas
les d’emballages avant d’avoir fini l’assemblage.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu’il ne vous soit précisé autrement.
• Lorsque vous assemblez l’appareil de muscula-
•
Pour vous aider à identifier les petites pièces,
référez-vous au TABLEAU D’IDENTIFICATION
DES PIÈCES.
Les outils suivants (non-inclus) sont nécessaires pour l’assemblage :
• deux clés à molette
• un maillet en caoutchouc
• un tournevis plat
• un tournevis cruciforme
• un lubrifiant : graisse, vaseline ou eau savonneuse.
L’assemblage sera plus facile si vous avez les
outils suivants : un jeu de douilles, des clés plates
ou polygonales ou à cliquet.
ASSEMBLAGE DU CADRE
1.
Avant de commencer l'assemblage,
assurez-vous d'avoir lu attentivement
les instructions ci-dessus.
Orientez le Stabilisateur (2) comme illustré avec
les fentes autour des trous vers le bas.
Attachez la Base (1) sur le Stabilisateur à l’aide
de deux Boulons de Carrosserie de M10 x
65mm (59) et deux Écrous de Verrouillage en
Nylon de M10 (68). Ne serrez pas trop l’Écrou
de Verrouillage.
Enfoncez deux Boulons de Carrosserie de M8 x
63 mm (58) sous la Base (1). Remarque :
pour faciliter cette opération, vous pouvez
placer du ruban adhésif sur les têtes des
boulons de carrosserie pour les tenir en
place.
1
68
Ces trous
sont plus
59
petits que
ceux qui
sont sur le
côté oppo-
sé.
2
Fente
58
1
Fente
59
6
2. Attachez le Montant (3) sur la Base (1) à l’aide
des deux Boulons de Carrosserie de M8 x 63mm
58) et deux Écrous de Verrouillage en Nylon de
(
M8 (69).
errouillage.
V
Attachez le Verrou du Cadre de Presse (39) sur
le Montant (3) à l’aide d’un Boulon de M8 x
63mm (66), deux Rondelles de M8 (71) et un
Écrou de Verrouillage en Nylon de M8 (69). Ne
serrez pas excessivement l'Écrou ; le Verrou
du Cadre de Presse doit pouvoir pivoter facilement.
Ne serrez pas trop l’Écrou de
2
39
6
6
71
71
69
3
69
69
1
58
3. Placez deux Amortisseurs de Poids (17) sur les
trous indiqués sur le Stabilisateur (2). Enfoncez
deux Guides de Poids (10) dans les mêmes
trous. Assurez-vous que les trous indiqués
sont plus proches du bas des Guides de
Poids. Attachez les Guides de Poids en place à
l’aide de deux Boulons de M10 x 70mm (57),
deux Rondelles de M10 (70), deux Bagues
d’Espacement Petits (37) et deux Écrous de
Verrouillage en Nylon de M10 (68).
Serrez tous les Écrous de Verrouillage en
Nylon de M10 (68) utilisés lors des étapes 1 et
3.
3
10
Trous
68
17
70
17
57
37
68
2
7
4. Glissez les dix Poids (15) sur les Guides de
Poids (10), avec la fente pour la Goupille de
oids (non-illustrée) vers le bas et du côté oppo-
P
sé au Montant (3).
Enfoncez le Tube de Poids (12) dans les Poids
(15).
Lubrifiez les trous indiqués sur le Poids (15) avec
de la graisse. Glissez le Poids sur les Guides de
Poids (10).
.
4
3
10
Lubrifiez
12
15
5
1
5. Attachez le Cadre Supérieur (4) sur le Montant
(3) à l’aide de deux Boulons de M8 x 68mm (63)
et deux Écrous de Verrouillage en Nylon de M8
(69). Ne serrez pas trop l’Écrou de
Verrouillage.
Attachez le Cadre Supérieur (4) entre les Guides
de Poids (10) à l’aide d’un Boulon de M10 x
155mm (62), deux Rondelles de M10 (70) et un
Écrou de Verrouillage en Nylon de M10 (68).
Serrez tous les Écrous de Verrouillage en
Nylon (68, 69) utilisés lors des étapes 2 et 5.
6. Attachez le Cadre du Siège (8) sur le Montant (3)
à l’aide d’un Boulon de Carrosserie de M8 x
70mm (86) et un Bouton de M8 (82).
Attachez l’Amortisseur (75) sur le Cadre du Siège
(8) à l’aide d’une Vis Auto-perçante de M4 x
19mm (76) et une Rondelle de M4 (77).
5
4
10
62
70
63
3
6
8
76
69
86
82
70
68
3
75
77
8
ASSEMBLAGE DU BRAS
7. Lubrifiez un Série de Boulons de M10 x 57mm
(81). Attachez le Levier pour Jambes (9) sur le
Cadre du Siège (8) à l’aide du Série de Boulons.
Assurez-vous que le cylindre d’une Série de
Boulons est inseré par les deux côtés du support, sur le Cadre du Siège. Ne serrez pas trop
le Série de Boulons ; le Levier pour Jambes
doit pouvoir pivoter facilement.
7
Lubrifiez
81
9
8
81
8. Lubrifiez un Boulon de M10 x 125mm (64).
Orientez le Cadre de Presse (5) avec le support
sur le côté illustré. Attachez le Cadre de Presse
sur le Cadre Supérieur (4) à l’aide du Boulon,
deux Rondelles de M10 (70) et un Écrou de
Verrouillage en Nylon de M10 (68).
pas trop l’Écrou de Verrouillage ; le Cadre de
Presse doit pouvoir pivoter facilement.
9. Attachez un Coussin du Bras (20) sur le Bras
Gauche (7) à l’aide de deux Vis de M6 x 58mm
(65) et deux Rondelles de M6 (73).
Répétez cette étape avec le Bras Droit (6).
Ne serrez
8
Lubrifiez
9
5
Support
6
64
70
4
70
68
7
73
65
73
20
9
10. Enfoncez le cylindre sur le Bras Gauche (7)
dans le trou sur le Cadre de Presse (5).
ssurez-vous que les Bras est placé derriè-
A
re le support indiqué sur le Cadre de
resse.
P
10
6
27
9
2
Glissez une Rondelle de 25mm (29) sur le
cylindre du Bras Gauche (7). Attachez un
Boulon de M6 x 43mm (61) sur le cylindre avec
un Écrou de Verrouillage en Nylon de M6 (72).
Assurez-vous que l’Écrou de Verrouillage et
la tête du Boulon dépassent de la Rondelle,
comme illustrés sur le schéma en encadré.
Enfoncez un Embout Femelle Rond de 25mm
(27) sur la partie supérieure du cylindre sur le
Bras Gauche (7).
Répétez cette étape avec le Bras Droit (6).
ASSEMBLAGE DU CÂBLE
11. Référez-vous au DIAGRAMMES DES
CÂBLES à la page 19 pour l’emplacement
correct des câbles.
Localisez le Câble Supérieur (50).
l’extrémité du Câble avec la tige en vis dans le
Cadre Supérieur (4) puis autour d’une Poulie
de 90mm (34). Attachez la Poulie à l’intérieur
du Cadre Supérieur à l’aide d’un Boulon de
M10 x 65mm (55), deux Rondelles de M10
(70), deux Bagues d’Espacement Petits (37) et
un Écrou de Verrouillage en Nylon de M10 (68).
12. Enroulez le Câble Supérieur (50) sur une
Poulie de 90mm (34) puis dans le Cadre
Supérieur (4). Attachez la Poulie et un Arrêt de
Câble (36) sur le support sur le Cadre
Supérieur à l’aide d’un Boulon de M10 x 52mm
(52) et d’un Écrou de Verrouillage en Nylon de
M10 (68). Assurez-vous que le Arrêt du
Câble est placé pour tenir le Câble dans la
rainure de la Poulie.
Enfilez
11
12
13
Cylindre
61
55
70
S
72
29
37
50
5
upport
61
50
34
52
37
34
70
68
72
7
4
36
68
4
13. Enroulez le Câble Supérieur (50) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36) et deux Protections des
Doigts (35) sur la deuxième série de trous en
partant du haut sur les deux Plaques de Poulie
(44), à l’aide d’un Boulon de M10 x 52mm (52)
et d’un Écrou de Verrouillage en Nylon de M10
(68). Assurez-vous que le Arrêt du Câble est
placé pour tenir le Câble dans la rainure de
la Poulie.
10
52
44
35
36
34
44
50
35
68

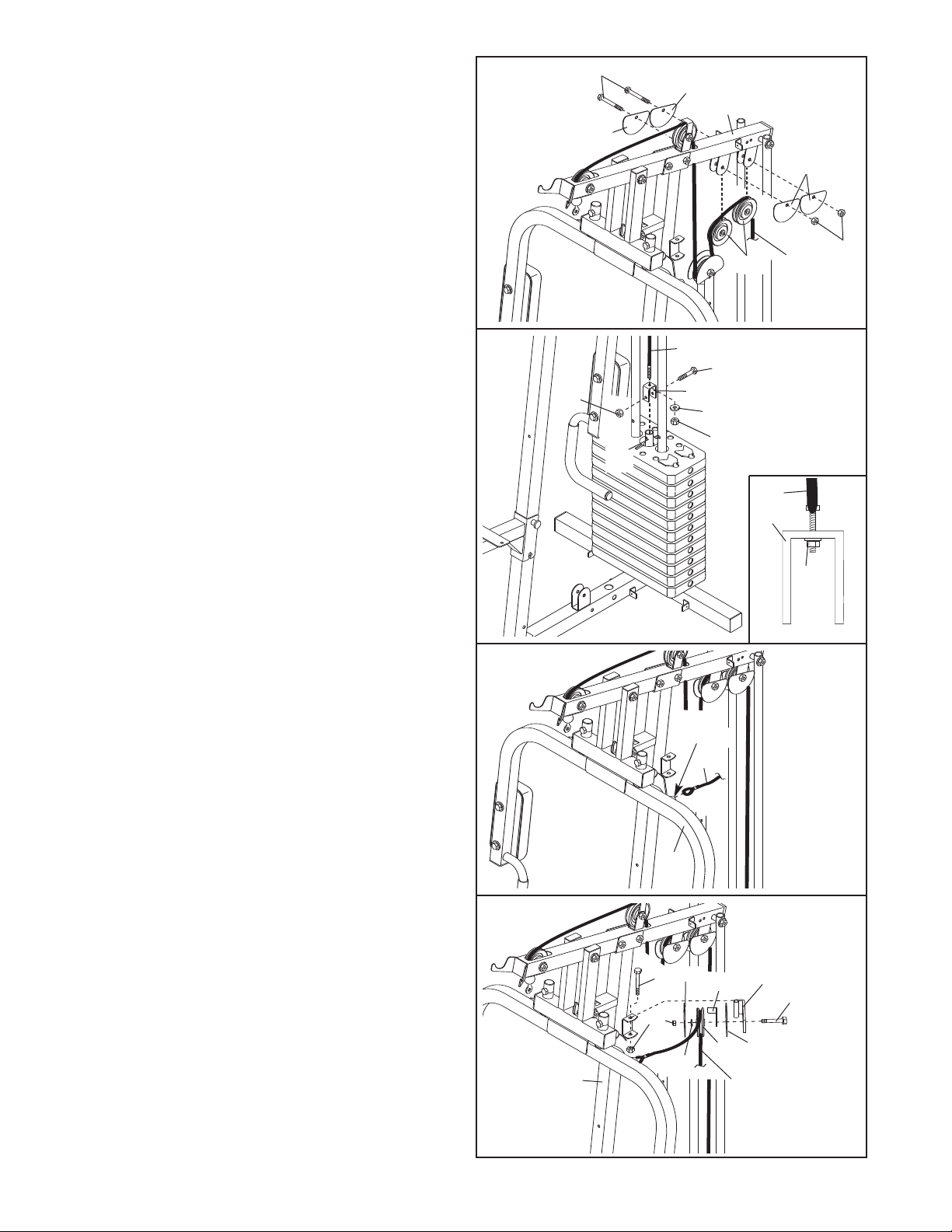

14. Enroulez le Câble Supérieur (50) autour d’une
Poulie de 90mm (34). Attachez la Poulie et
eux Protections des Doigts (35) sur le Cadre
d
Supérieur (4) à l’aide d’un Boulon de M10 x
6mm (53) et d’un Écrou de Verrouillage en
4
Nylon de M10 (68).
Répétez cette étape avec l’autre Poulie de
90mm (34), deux Protections des Doigts (35),
un Boulon de M10 x 46mm (53), e un Écrou de
Verrouillage de M10 (68).
4
1
53
35
35
4
35
34
50
68
15. Attachez l’extrémité du Câble Supérieur (50)
sur le Petit Support en « U » (11) à l’aide d’une
Rondelle de M8 (71) et d’un Écrou de
Verrouillage en Nylon de M8 (69). Remarque :
ne serrez pas complètement l’Écrou de
Verrouillage ; il devrait être vissé sur le
Câble de manière à ce que deux filets
dépassent de l’Écrou de V
comme illustré sur le schéma en encadré.
Attachez le Petit Support en « U » (11) sur le
Tube de Poids (12) à l’aide d’un Boulon de M8
x 45mm (60) et un Écrou de Verrouillage en
Nylon de M8 (69). Ne serrez pas excessive-
ment l’Écrou de Verrouillage ; le Tube de
Poids doit pouvoir pivoter dans le Petit
Support en « U ».
16. Localisez le Câble de Presse (49). Glissez le
Câble sur le crochet sur le Bras Gauche (7).
errouillage,
15
16
69
50
60
11
71
69
12
50
11
69
Crochet
49
Lubrifiez un Boulon de M10 x 78mm (54).
17.
Attachez le Bras de la Poulie (38) sur le
Montant (3) à l’aide du Boulon et d’un Écrou de
errouillage en Nylon de M10 (68). Ne serrez
V
errouillage ; le Bras de
pas trop l’Écrou de
la Poulie doit pouvoir pivoter facilement.
Enroulez le Câble de Presse (49) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36), une Rondelle de M10 (70)
et deux Protections des Doigts (35), sur le côté
indiqué du Bras de la Poulie (38), à l’aide d’un
Boulon de M10 x 52mm (52) et d’un Écrou de
Verrouillage en Nylon de M10 (68).
vous que le Arrêt du Câble est placé pour
tenir le Câble dans la rainure de la Poulie.
V
Assurez-
11
17
7
35
54
68
3
36
70
34
38
52
35
49
18. Enroulez le Câble de Presse (49) autour d’une
Poulie de 90mm (34). Attachez la Poulie et deux
rotections des Doigts (35) sur le Double Support
P
en « U » (42), à l’aide d’un Boulon de M10 x
6mm (53) et d’un Écrou de Verrouillage en
4
Nylon de M10 (68).
18
68
35
49
34
35
53
42
19. Lubrifiez un Boulon de M10 x 78mm (54).
Attachez le Bras de la Poulie (38) sur le
Montant (3) à l’aide du Boulon et d’un Écrou de
Verrouillage en Nylon de M10 (68).
pas trop l’Écrou de Verrouillage ; le Bras de
la Poulie doit pouvoir pivoter facilement.
Enroulez le Câble de Presse (49) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36), une Rondelle de M10 (70)
et deux Protections des Doigts (35), sur le côté
indiqué du Bras de la Poulie (38), à l’aide d’un
Boulon de M10 x 52mm (52) et d’un Écrou de
Verrouillage en Nylon de M10 (68).
vous que le Arrêt du Câble est placé pour
tenir le Câble dans la rainure de la Poulie.
20. Glissez l’extrémité du Câble de Presse (49) sur
le crochet sur le Bras Droit (6).
Ne serrez
Assurez-
19
20
49
35
34
52
38
36
70
35
68
Lubrifiez
54
68
49
3
21. Localisez le Câble Court (47). Attachez l’œillet
du Câble sur la Base (1) à l’aide d’un Boulon
de M10 x 70mm (57), une Rondelle de M10
(70) et un Écrou de Verrouillage en Nylon de
M10 (68). Ne serrez pas trop l’Écrou de
errouillage
V
.
12
21
6
68
70
1
47
57
22. Enroulez le Câble Court (47) autour d’une
Poulie de 90mm (34). Attachez la Poulie et
eux Protections des Doigts (35), sur le Double
d
Support en « U » (42), à l’aide d’un Boulon de
10 x 46mm (53) et d’un Écrou de Verrouillage
M
en Nylon de M10 (68).
22
53
5
3
5
3
42
8
6
47
34
23. Attachez l’extrémité du Câble Court (47) sur le
Support en « U » (43) à l’aide d’une Rondelle
de M8 (71) et d’un Écrou de Verrouillage en
Nylon de M8 (69).
complètement l’Écrou de Verrouillage ; il
devrait être vissé sur le Câble de manière à
ce que deux filets dépassent de l’Écrou de
Verrouillage, comme illustré sur le schéma
en encadré.
24. Localisez le Câble Inférieur (48). Attachez le
Câble à l’intérieur de la Base (1) à l’aide d’un
Boulon de M10 x 65mm (55), deux Rondelles
de M10 (70), deux Bagues d’Espacement
Grand (51) et un Écrou de Verrouillage en
Nylon de M10 (68).
Remarque : ne serrez pas
23
24
47
69
43
55
47
43
71
69
48
70
51
25. Enroulez le Câble Inférieur (48) autour d’une
Poulie de 90mm (34).
Arrêt de Câble (36) et deux Protections des
Doigts (35) sur la deuxième série de trous à
partir du bas des deux Plaques de Poulie (44),
à l’aide d’un Boulon de M10 x 52mm (52) et
d’un Écrou de Verrouillage en Nylon de M10
(68). Assurez-vous que le Arrêt du Câble est
placé pour tenir le Câble dans la rainure de
la Poulie.
Attachez la Poulie, un
13
25
52
35
36
48
51
70
1
44
34
68
35
68
26. Enroulez le Câble Inférieur (48) autour d’une
Poulie de 90mm (34). Attachez la Poulie et
eux Protections des Doigts (35) sur le support
d
sur la Base (1) à l’aide d’un Boulon de M10 x
6mm (53) et d’un Écrou de Verrouillage en
4
Nylon de M10 (68).
26
53
34
8
4
5
3
35
1
68
27. Enroulez le Câble Inférieur (48) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36) et deux Protections des
Doigts (35) sur la série de trous la plus basse
sur le Support en « U » (43), à l’aide d’un
Boulon de M10 x 52mm (52) et d’un Écrou de
Verrouillage en Nylon de M10 (68).
vous que le Arrêt du Câble est placé pour
tenir le Câble dans la rainure de la Poulie.
28. Enroulez le Câble Inférieur (48) autour d’une
Poulie de 90mm (34). Attachez la Poulie, un
Arrêt de Câble (36) et deux Protections des
Doigts (35) sur le Montant (3) à l’aide d’une
Boulon de M10 x 100mm (46), deux Rondelles
de M10 (70) et un Écrou de Verrouillage en
Nylon de M10 (68). Assurez-vous que le Arrêt
du Câble est placé pour tenir le Câble dans
la rainure de la Poulie.
Assurez-
27
28
35
48
52
36
34
68
43
70
35
68
3
34
14
14
29. Attachez le Crochet du Câble (30) au Levier
pour Jambes (9) avec une Rondelle de M10
(70) et un Écrou de Verrouillage en Nylon de
M10 (68).
Attachez le Câble Inferieur (48) à la Chaîne
(83) et le Crochet du Câble (30) avec deux
Attaches de Câble (33).
14
29
70
68
70
9
83
30
33
48
48
36
46
ASSEMBLAGE DU SIÈGE
30
30. Attachez le Dossier (18) au Montant (3) avec
deux Vis de M6 x 63mm (67) et deux Rondelles
de M6 (73).
31. Attachez le Siège (19), dans la position illustrée, sur le Cadre du Siège (8), à l’aide de
quatre Vis de M6 x 16mm (40).
Extrémité
Épaise
31
Extrémité
Épaise
18
67
73
3
7
6
73
19
8
40
40
32. Glissez un Tube de Coussin (45) travers le trou
dans le Levier pour Jambes (9). Glissez deux
Coussins en Mousse (21) sur les extrémités du
Tube de Coussin. Enfocez ensuite deux
Embouts du Coussin (22) sur le Tube du
Coussin.
Répétez cette étape avec l’autre Tube de
Coussin (45) et le Cadre du Siège (8).
32
22
21
45
8
9
21
45
22
15
33. Attachez les Couvercles du Hauban Droit et
Gauche (84, 85) au Cadre Supérieur (4) à l’aide
’un Boulon de M8 x 68mm (63) et un Écrou de
d
Verrouillage de M8 (69). Ne serrez pas l’Écrou de
errouillage en Nylon tout de suite.
V
33
18
63
84
4
85
9
6
34. Attachez le Hauban Gauche (87) au Cadre du
Couvercle du Hauban Gauche (85) e le Cadre
Supérieur (4) à l’aide de deux Vis Auto-perçantes
de M4 x 12mm (56) et deux Rondelles de M4
(77).
Attachez le Hauban Gauche (87) au Base (1) e le
Stabilisateur (2) à l’aide de deux Vis Autoperçantes de M4 x 12mm (56) et deux Rondelles
de M4 (77).
Répétez cette étape pour le Hauban Droit (88).
Serrez l’Écrou de Verrouillage en Nylon (69) utilisé dans l’étape 33.
34
77
88
4
85
77
56
56
87
2
1
33. Assurez-vous que toutes les pièces soient bien serrées. Vous trouverez les explications relatives à l'utilisation des pièces restantes dans la section
reil de musculation, tirez chacun des câbles plusieurs fois pour vous assurer que les câbles soient bien
dans les poulies. Si l’un des câbles ne fonctionne pas parfaitement, localisez le problème et corrigez-le.
IMPORT
lors de l’utilisation de poids très lourds. Veuillez vous référer au DIAGRAMME DES CÂBLES à la
page 19 de ce manuel pour installer le câble correctement. S’il y a du jeu dans les câbles, il vous
sera nécessaire de les retendre. Référez-vous à la LOCALISATION D’UN PROBLÈME ET ENTRETIEN
à la page 20.
ANT : si les câbles ne sont pas bien installés aux creux des poulies, ils peuvent être abîmés
AJUSTEMENT à la page suivante. Avant de vous servir du appa-
56
77
77
56
16
RÉGLAGES
Cette section explique comment ajuster l’appareil de musculation. Référez-vous aussi au guide d’exercice qui
accompagne ce manuel pour effectuer chaque exercice correctement.
ssurez-vous que toutes les pièces sont correctement serrées chaque fois que l’appareil de musculation est uti-
A
lisé. Remplacez immédiatement toute pièce usagée. Vous pouvez nettoyer l’appareil de musculation à l’aide
d’un chiffon humide et d’un détergent doux non-abrasif. N’utilisez pas de dissolvant.
ATTACHER LA BARRE DES LATÉRAUX
Attachez la Barre des Latéraux (31) sur le Câble
Supérieur (50) à l’aide d’une Attache de Câble (33). .
Remarque : la Barre des Latéraux (31) peut être attachez au Câble Inferieur (non-illustré).
Barre des Latéraux quand vous faites des exercices qui ne nécessitent pas son utilisation.
UTILISER LES CONTRACTEURS PECTORAUX
Pour faire des exercices avec les bras de presse,
enfocez le Verrou du Cadre du Siège (39) a la position illustré pour verrouiller les Bras Droit et Gauche
(6, 7). Pour faire des exercices avec les contracteurs
pectoraux, enlevez le Verrou du Cadre de Presse
jusqu’a ce que les Bras de Presse sont degage.
CHANGEMENT DE POIDS
Pour changer la quantité de poids, enfoncez une
Goupille de Poids (16) sous le Poids (15) désirée jusqu’à ce que la partie repliée de la Goupille de Poids
touche les Poids. Tournez la partie pliée vers le bas.
Remarque : à cause des câbles et de la poulie, la
résistance réelle de chacune des stations d’exercices peut être différente du poids choisi.
Référez-vous au TABLEAU DE RÉSISTANCES DE
POIDS à la page 16 pour déterminer la résistance
approximative de chaque station de poids.
Retirez la
50
6
33
39
31
7
16
15
RETIRER LE SIÈGE
Séparez le Câble Inferieur (48) de la Chaîne (83).
Retirez le Bouton de M8 (82) et le Boulon de
Carrosserie de M8 x 70mm (86). Enlevez le Cadre
du Siège (8) du goupille sur le Montant (3).
17
3
86
83
Goupille
48
8
TABLEAU DE RÉSISTANCES DE POIDS
Ce tableau indique la résistance approximative de poids pour chaque station. La résistance du bras papillon sur
le tableau correspond à la résistance de chaque bras. Remarque : la résistance actuelle à chaque station
peut varier à cause des frictions entre les câbles les poulies et le guide de poids.
CADRE DU
POIDS
1 35 19 26 29 48
2 50 28 38 43 71
3 66 36 53 55 91
4 81 45 68 69 114
5 94 55 80 84 139
6 111 69 98 96 158
BRAS
(lbs.)
CONTRACTEUR
PAPILLON
(lbs.)
POULIE
SUPÉRIEURE
(lbs.)
POULIE
INFÉRIEURE
(lbs.)
EXERCISEUR
POUR JAMBES
(lbs.)
7 132 75 116 119 197
8 155 84 127 139 230
9 170 94 139 160 265
10 189 105 155 172 285
11 215 113 171 188 312
Remarque : 1 lb. = 0.454 kg
18
DIAGRAMME DES CÂBLES
Les schémas des câbles ci-dessous illustrent la position correcte du Câble Court (47), du Câble Inférieur (48),
du Câble de Presse (49) et du Câble Supérieur (50). Utilisez les diagrammes pour vous assurer que les câbles
ont été assemblés correctement. Si les câbles n’ont pas été positionnés correctement, l’appareil de musculation
ne pourra pas fonctionner correctement et il se peut que des dommages soient causés. Le point de départ et le
point d’arrivé est indiqué sur chaque câble.
5
5
4
3
Câble Court (47)
2
2
Câble Supérieur (50)
1
Câble de Presse (49)
2
1
4
3
6
2
3
Câble Inférieur (48)
4
1
6
5
3
1
19
LOCALISATION D’UN PROBLÈME ET ENTRETIEN
POUR TENDRE LES CÂBLES
Les câbles sont tressés, le type de câble utilisé sur
l’appareil de musculation, peuvent se détendre sensiblement lors de la première utilisation. S’il y a du jeu
dans les câbles avant que la résistance ne se fasse
sentir, les câbles devraient être retendus.
52
44
Vous pouvez tendre le câble en déplaçant une Poulie
de 90 (34), l’Arrêt de Câble (36) et les deux
Protections des Doigts (35) sur une série de trous
plus proche du centre des deux Plaques de Poulie
(44). Retirez l’Écrou de Verrouillage en Nylon de M10
(68) et le Boulon de M10 x 52mm (52) puis ré-attachez la Poulie, l’Arrêt de Câble et les Protections des
Doigts sur une nouvelle série de trous sur les
Plaques de Poulie, à l’aide du Boulon et de l’Écrou de
Verrouillage.
Vous pouvez tendre le câble en déplaçant une Poulie
de 90 (34), l’Arrêt de Câble (36) et les deux
Protections des Doigts (35) sur une série de trous
plus haute sur le Support en « U » (43). Retirez
l’Écrou de Verrouillage en Nylon de M10 (68) et le
Boulon de M10 x 52mm (52) puis ré-attachez la
Poulie, l’Arrêt de Câble et les Protections des Doigts
sur une nouvelle série de trous sur le Support en « U
», à l’aide du Boulon et de l’Écrou de Verrouillage.
Vous pouvez aussi tendre les câbles en serrant la
Rondelle de M8 (71) et l’Écrou de Verrouillage en
Nylon de M8 (69) qui maintiennent le Câble Court
(47) sur le Support en « U » (43). Le Câble Supérieur
(non-illustré) et le Petit Support en « U » (non-illustré)
peuvent être ajustés de la même manière.
35
35
36
52
36
43
34
35
68
34
47
71
69
68
35
Assurez-vous que les câbles ne sont pas trop tendus ou le Poids Supérieur (non-illustré) sera sou
levé au-dessus de la pile de poids.
-
20
LISTE DES PIÈCES—Nº. du Modèle WEEVSY2026.0 R
Nº. Qté. Description Nº. Qté. Description
0706A
1 1 Base
2
31Montant
41C
51C
61Bras Droit
71Bras Gauche
81Cadre du Siège
91Levier pour Jambes
10 2 Guide de Poids
11 1 Petit Support en « U »
12 1 Tube de Poids
13 1 Coussinet du Tube de Poids
14 2 Protection
15 11 Poids
16 1 Goupille du Poids
17 2 Amortisseur de Poids
18 1 Dossier
19 1 Siège
20 2 Coussin du Bras
21 4 Coussin en Mousse
22 4 Embout du Coussin
23 2 Embout Mâle Rond de 25mm
24 8 Embout Mâle Carré de 45mm
25 3 Embout Mâle de 25mm x 50mm
26 4 Embout Mâle Carré de 50mm
27 2 Embout Femelle Rond de 25mm
28 2 Bague Ronde de 25mm x 68mm
29 2
30 1 Crochet du Câble
31 1 Barre des Latéraux
32 2 Poignée
33 3 Attache de Câble
34 13 Poulie de 90mm
35 20 Protection des Doigts
36 7 Arrêt de Câble
37 4 Bague d’Espacement Petit
38 2 Bras de la Poulie
39 1 Verrou du Cadre de Presse
40 4 Vis de M6 x 16mm
41 2 Embout Femelle Carré de 50mm
42 1 Double Support en « U »
43 1 Support en « U »
44 2 Plaque de Poulie
45 2 Tube de Coussin
46 1 Boulon de M10 x 100mm
47 1 Câble Court
48 1
49 1 Câble de Presse
50
1
1
Stabilisateur
adre Supérieur
adre de Presse
Rondelle de 25mm
Câble Inférieur
Câble Supérieur
51 2 B
26
5
53 5 Boulon de M10 x 46mm
54 2
55 2 B
56 8
57 6
58 2 Boulon de Carrosserie de M8 x
59 2 Boulon de Carrosserie de M10 x
60 1 Boulon de M8 x 45mm
61 2 Boulon de M6 x 43mm
62 1
63 2 Boulon de M8 x 68mm
64 1 Boulon de M10 x 125mm
65 4 Vis de M6 x 58mm
66 1
67 2 Vis de M6 x 63mm
68 25 Écrou de Verrouillage en Nylon de
69 9 Écrou de Verrouillage en Nylon de
70 15 Rondelle de M10
71 5 Rondelle de M8
72 2 Écrou de Verrouillage en Nylon de
73 6 Rondelle de M6
74 2 Embout Rond Mince de 25mm
75 1
76 1 Vis Auto-perçante de M4 x 19mm
77 1 Rondelle de M4
78 2 Poignée du Bras Papillon
79 1 Verrouillage
80 1 Goupille du Verrouillage
81 1 Série de Boulons de M10 x 57mm
82 1 Bouton de M8
83 1 Chaîne
84 1 Couvercle du Hauban Droit
85 1 Couvercle du Hauban Gauche
86 1 Boulon de Carrosserie de
87 1 Hauban Gauche
88 1 Hauban Droit
# 1 Manuel de L’Utilisateur
# 1 Guide d’Exercice
# 1 Sachet de Graisse
# 2 Clé Hexagonale
ague d’Espacement Grand
Boulon de M
oulon de
B
oulon de
Vis Auto-perçante de M4 x 12mm
Boulon de M10 x 70mm
63mm
65mm
Boulon de M10 x 155mm
Boulon de M8 x 63mm
M10
M8
M6
Amortisseur
M8 x 70mm
10 x 52mm
M10 x 78mm
M10 x 65mm
Remarque : « # » Indique une pièce non-dessinée. Les caractéristiques peuvent être modifiées sans notification.
Référez-vous au dos du manuel de l’utilisateur pour information additionnelle sur commet commander des
pièces de rechange.
21
9
45
24
81
8
19
21
21
21
22
22
22
45
40
40
82
86
21
22
24
5
6
7
20
20
74
74
24
24
26
2
6
25
24
27
27
28
29
2
9
49
49
64
70
7
0
68
72
72
61
61
65
73
73
73
73
65
23
24
44
44
35
34
35
35
34
35
68
52
36
36
43
35
34
35
47
52
69
68
71
36
78
78
24
75
77
76
28
48
68
81
4
26
34
34
34
35
36
37
37
35
50
70
55
68
70
52
53
68
68
34
35
35
63
69
68
53
85
84
70
30
SCHÉMA DÉTAILLÉ A—Nº. du Modèle WEEVSY2026.0 R
0706A
22
32
31
33
32
35
42
35
34
34
35
35
68
68
53
53
2
17
41
41
70
70
57
59
37
10
11
12
13
15
16
50
62
70
68
70
60
71
69
69
3
18
35
34
35
35
34
38
38
39
25
34
52
5
4
68
68
66
71
6
3
69
54
68
68
52
73
67
73
67
46
70
69
68
69
70
71
69
35
34
35
47
48
51
51
58
57
70
68
53
68
68
68
70
70
55
1
26
14
36
70
36
70
79
80
68
56
56
56
56
56
36
35
77
56
77
77
77
77
77
83
33
14
87
88
SCHÉMA DÉTAILLÉ B—Nº. du Modèle WEEVSY2026.0 R
0706A
23
POUR COMMANDER DES PIÈCES DE RECHANGE
Pour commander des pièces de rechange, veuillez contacter le service à la clientèle au numéro suivant
(33) (0)810 121 140
(Fax : [33] 01 30 56 27 30)
du lundi au jeudi de 9h00 à 13h00 et de 14h00 à 18h00 et le vendredi de 14h00 à 17h00 (à l’exception des
jours fériés). Préparez les informations suivantes :
• le NUMÉRO DU MODÈLE de ce produit (WEEVSY2026.0)
• le NOM de ce produit (WEIDER PRO 2000 appareil de musculation)
• le NUMÉRO DE SÉRIE de ce produit (référez-vous à la couverture de ce manuel)
• le NUMÉRO et la DESCRIPTION de la pièce/des pièces qui se trouve(nt) dans la LISTE DES PIÈCES aux
pages 21, 22, et 23
Nº. de Pièce
241873 R0706A
Imprimé en China
2006 ICON IP
©
, Inc.
Loading...
