Wavetek CR 50 User Manual [en, de, fr]

¤

TM

Component Tester

Operator’s Manual

Model CR 50

Pocket-Sized
Capacitance/Resistance Meter

• Bedienungsanleitung

• Manual de Instrucciones

• Manuel d’Utilisation

– 1 –

WARRANTY

The CR50 Digital Multimeter is warranted against any defects of material
or workmanship within a period of one (1) year following the date of purchase
of the multimeter by the original purchaser or original user.

Any multimeter claimed to be defective during the warranty period should
be returned with proof of purchase to an authorized Wavetek Meterman
Service Center or to the local Wavetek Meterman dealer or distributor where
your multimeter was purchased. See maintenance section for details.

Any implied warranties arising out of the sale of a W

avetek Meterman mul­timeter, including but not limited to implied warranties of merchantability and
fitness for a particular purpose, are limited in duration to the above stated one
(1) year period. Wavetek Meterman shall not be liable for loss of use of the
multimeter or other incidental or consequential damages, expenses, or eco­nomical loss or for any claim or claims for such damage, expenses or eco­nomical loss.

CONTENTS

D • Inhalt

E • Contenidos

F • Contenu

Safety Information ...................................... 3

Instrument Familiarization........................... 5

Measurement Procedures .......................... 7

Specifications .......................................... 16

Maintenance and Repair .......................... 22

Sicherheitsinformationen ........................... 3

Vorstellung des Gerätes.............................. 5

Meßprozeduren .......................................... 7

Spezifikationen ......................................... 17

Unterhalt und Reparatur ........................... 22

Información de seguridad .......................... 3

Familiarización con el instrumento ............. 5

Procedimientos de medida ........................ 7

Especificaciones ...................................... 18

Mantenimiento y reparación .................... 22

Informations de Sécurité ............................ 4

Présentation de l’Appareil .......................... 5

Procédures de Mesure ............................... 7

Spécifications .......................................... 20

Maintenance et Réparation ....................... 23

– 2 –

Some states do not allow limitations on how long implied warranties last
or the exclusion or limitation of incidental or consequential damages, so the
above limitations or exclusions may not apply to you.

This warranty gives you specific legal rights, and you may also have other
rights which vary from state to state.

D GEWÄHRLEISTUNG

Die Digitale Multimeter Modelle CR50 ist ab Kaufdatum für ein (1)
Jahr gegen Material- und Herstellungsfehler gewährleistet. Siehe
Kapitel "Unterhalt und Reparatur" für Einzelheiten.
Implizierte Schadeforderungen sind auch auf ein Jahr beschränkt.
Wavetek Meterman ist nicht ansprechbar für Gebrauchsverluß oder
Folgeschäden, Ausgaben, Gewinnverluß, usw.

E GARANTIA

Este Multímetro Digitale Modelo CR50 está garantizado contra
cualquier defecto de material o de mano de obra durante un
periodo de un (1) año contado a partir de la fecha de adquisición.
En la sección de "Mantenimiento y Reparación" se explican los
detalles relativos a reparaciones en garantía. Cualquier otra
garantía implícita está también limitada al periodo citado de un (1)
año. Wavetek Meterman no se hará responsable de pérdidas de uso
del multí metro, ni de ningún otro daño accidental o consecuencial,
gastos o pérdidas económicas, en ninguna reclamación a que
pudiera haber lugar por dichos daños, gastos o pérdidas
económicas.

F GARANTIE

Le multimètre digitaux, Modèle CR50 est garanti pour un (1) an à
partir de la date d’achat contre les défauts de matériaux et de
fabrication. Voir chapitre "Maintenance et Réparation" pour plus de
détails. Toute garantie impliquée est également limitée à un an.
Wavetek Meterman ne peut être tenu responsable pour perte
d’utilisation ou autres préjudices indirects, frais, perte de bénéfice,
etc.

– 3 –

WARNINGS AND PRECAUTIONS

■ This instrument is EN61010-1 certified for Installation Categor y II. (local
level power distribution, appliances, portable equipment, etc, where only
smaller transient overvoltages may occur). ■ Do not exceed the maximum
overload limits per function (see specifications) nor the limits marked on the
instrument itself. ■ Inspect instrument, test leads and accessories before every
use. Do not use any damaged part. ■ Never ground yourself when taking
measurements. Do not touch exposed circuit elements or probe tips. ■ Never
replace a fuse with one of a different rating. ■ Do not operate instrument in an
explosive atmosphere.

D • Warnungen und Vorsichtsmaßnahmen

■

Dieses Gerät ist EN61010-1 zertifiziert für Installationsklasse II. (Lokale
Stromverteilung, Haushaltgeräte, tragbare Geräte, usw, wo nur kleinere
Spannungsspitzen auftreten können). ■ Überschreiten Sie nie die
kontinuierlichen Überlastgrenzen per Funktion (siehe Spezifikationen) oder
andere Grenzen welche auf dem Gerät markiert sind. ■ Unsersuchen Sie
Gerät, Meßkabel, Verbinder, usw. vor jeder Messung. Beschädigte Teile
nicht verwenden ■ Meßspitzen und Stromkreis während der Messung nicht
berühren • Sich selbst isolieren ! ■ Sicherung immer mit gleichwertiger
ersetzen. ■ Gerät nicht in explosiver Umgebung verwenden.

EXPLANATION OF SYMBOLS

D • Erklärung der Symbole = E • Significado de los símbolos = F • Explication des

Symboles

Attention! Refer to Operating Instructions •D• Achtung! Bitte
Anleitung lesen •E• ¡Atención! Consulte las Instrucciones de
Uso •F• Attention! Consultez le manuel.

This instrument has double insulation •D• Dieses Gerät ist
doppelt geisoliert •E• Este instrumento tiene doble
aislamiento •F• Cet appareil est prévu d’une double isolation.

E • Advertencias y Precauciones

■

Este instrumento está homologado según EN61010-1 para la Categoría
de Instalación II. Su uso está recomendado en distribución local de energía,
electrodomésticos, equipos portátiles, etc, donde solamente pueden
producirse bajos niveles transitorios de sobretensión. ■No supere nunca
los límites de entrada para las diferentes funciones (vea las
especificaciones), ni los límites marcados en el propio instrumento.

■

Inspeccione el instrumento, las puntas de prueba y los accesorios antes de
cada uso. No utilice ningún componente que esté dañado. ■No se ponga
Ud. a tierra cuando esté tomando medidas. No toque partes expuestas de los
circuitos ni los extremos de las puntas de prueba. ■Nunca sustituya un
fusible con otro que no tenga las mismas especificaciones. ■No utilice el
instrumento en ambientes potencialmente explosivos.

F • Avertissements et Précautions

■

Cet instrument est certifié EN61010-1 pour catégorie d’installation II.
(réseaux de distribution locaux, appareils électro-ménagers, appareils
portatifs, etc, où seulement des transitoires d’un niveau peu élevé peuvent
survenir). ■ N’excédez jamais les limites de surcharge continue par
fonction (voir spécifications) ou d’autres limites marquées sur l’appareil.

■

Inspectez appareil, câbles, connecteurs avant chaque mesure. N’utilisez pas
des pièces endommagées ■ Ne touchez pas les pointes de touche ou le
circuit pendant les mesures • Isolez-vous ! ■ Ne remplacez les fusibles que
par des fusibles équivalents. ■ N’utilisez pas l’appareil dans une
atmosphère explosive.

OVERLOAD INDICATION

Range overload is indicated by “1” in the
display with all other digits blanked. Select
the next higher range until a value is
displayed. If overload condition still exists in

the highest range, the measured value is
beyond the range of the meter. Overload indication is normal in the OHMS
range when the leads are not connected to anything or when the measured

– 4 –

– 5 –

Capacitance Zero

Adjustment

Nullabgleich für

Kapazitätsmessung

Ajuste de cero para

medidas de

capacidad

Mise à zéro pour

mesure de capacité

Resistance
Zero
Adjustment

Nullabgleich
für Wider­standsmessung

Ajuste de cero
para medidas
de resistencia

Mise à zéro
pour mesure de
résistance

Function/Range/

Off Selector

Funktion-

/Bereich-/Aus

Schalter

Selector de

Función/Escala/Of

f

Sélecteur fonc­tions/ calibres/

marche-arrêt

Capacitance Input Terminals

Eingänge für Kapazitätsmessung

Entradas para medidas de capacidad

Entrées pour mesure de capacité

Input Terminals for resistance, diode
test and continuity

Eingänge für Widerstand, Durchgangs­und Diodentest

Entradas para medidas de resistencia,
continuidad y prueba de diodos

Entrées pour mesure de résistance, test
de diodes et continuité

3-1/2 digit LCD; decimal point, function and unit indicators

3-1/2 Digit LCD ; Dezimalpunkt, Funktions- und Einheitsanzeigen
LCD de 3-1/2 dígitos, punto decimal, indicadores de función y unidades
LCD 3-1/2 digits ; point décimal, indicateurs de fonctions et d’unités

200

CR50

ADJUST

2M

nF
pF

F

MF

ZERO
(20 )

2k

20

k

200

k

DISCHARGE CAPACITOR

CAP.
ZERO

200p

ADJUST

2n

20n

200

n

2

20

F

200

2m

Cx

BEFORE CONNECTING

OFF

20

20M

20m

Rx

value is higher than the selected resistance range.

D • Überlastanzeige

Wenn ein Signal die Bereichsgrenze überschreitet erscheint das Symbol “1”
in der Anzeige. Diese Anzeige ist normal bei Widerstandsmessung wenn
Meßkabel/spitzen frei stehen oder wenn der Meßwert den Bereich
überschreitet. In allen anderen Fällen ist die Ursache der Überlast sofort zu
entfernen. Höheren Bereich wählen oder Messung unterbrechen.

E • Indicación de sobrecarga

La sobrecarga de escala se indica mediante un “1” en el visualizador, con
los demás dígitos en blanco. Elimine inmediatamente la causa de la
sobrecarga. Seleccione una escala más ata. Si ya está en la más alta,
interrumpa la medida. La indicación de sobrecarga es normal, durante la
medida de OHMS, cuando el circuito está abierto o la resistencia es
demasiado alta.

F • Indication de Surcharge

Quand un signal dépasse la limite d’un calibre choisi, le symbole “1”
apparait sur l’afficheur. Ceci est normal dans les calibres de résistance,
quand les pointes de touche ne sont pas connectées, ou si la résistance
mesurée dépasse le calibre. Dans tous les autres cas la cause du
dépassement est à enlever immédiatement. Choisissez une gamme plus
élevée ou interrompez la mesure.

PREPARATION FOR USE – UNPACKING

Your shipping carton should include the CR50, one test lead set (one black, one
red), one pair of alligator clips, one 9V battery (installed), one spare 0.1A/250V
fuse (inside the case), a warranty card and this manual. If any item is damaged
or missing, return to the place of purchase for an exchange.

D • Gebrauchsvorbereitung - Auspacken

Die Verpackung sollte enthalten: das CR50, ein Meßkabelsatz (ein schwarz,
ein rot), ein Paar Krokodilklemmen, eine 9V Batterie (im Gerät), eine

– 6 –

0.1A/250V Ersatzsicherung (im Gerät), eine Garantiekarte und diese
Anleitung. Wenn ein Teil fehlt oder beschädigt ist, zur Verkaufstelle für einen
Austausch zurückbringen.

E • Preparación del instrumento para su uso - Desembalaje

El embalaje debe contener: el CR50, un juego de puntas de prueba (una
negra y otra roja), un par de pinzas de cocodrilo, una pila de 9 V (instalada),
un fusible de repuesto de 0.1A/250V (dentro de la carcasa), una tarjeta de
garantía y este manual. Si falta algún componente u observa daños,
devuelva el conjunto al lugar donde lo adquirió para que se lo cambien.

E • Préparation pour l’Emploi - Déballage

Votre emballage doit contenir: le CR50, un jeu de câbles de mesure (un
rouge, un noir), une paire de pinces crocodile, une pile 9V (installée), un
fusible de réserve 0.1A/250V (dans l’appareil), une carte de garantie et ce
manuel. Si une pièce manque ou est endommagée, ramenez l’ensemble au
point de vente pour un échange.

MEASURING PROCEDURES

General: When connecting or disconnecting test leads to/from a circuit,
always first turn off power to device or circuit being tested and discharge all
capacitors.

D • Meßprozeduren
Allgemein: Vor Verbinden und Trennen der Meßkabel mit dem

Schaltkreis, diesen abschalten und Kondensatoren entladen.

E • Procedimientos de medida
Procedimientos generales: Antes de conectar o desconectar las puntas

de prueba a/de un circuito, apague siempre el dispositivo o circuito
sometido a prueba y descargue todos los condensadores.

F • Procédures de Mesure

– 7 –

Général: Avant de
connecter ou de
déconnecter les cordons
de test, coupez
l’alimentation du circuit
mesuré et déchargez les
condensateurs.

RESISTANCE

MEASUREMENT

(See Fig. 1)

❶ Turn off power to the
resistance to be measured
and discharge any
capacitors. Any voltage
present during a resistance
measurement will cause
inaccurate readings.❷

Connect red test lead to
+Rx Input (red) and black test lead to -Rx Input. ❸ Set Function/Range Switch
to the desired Ω position. ❹ Connect test leads to resistance or circuit to be
measured. ➎ Read resistance value on Digital Display. Open circuits will be
displayed as an overload condition.
Note:On the 20Ω range, an adjustment potentiometer (ZERO ADJ.) allows you
to zero out the test lead resistance. Short test leads and adjust the knob until
the display reads zero.

D • Widerstands

messung (siehe Fig. 1)

❶

Es darf keine Spannung am Widerstand anliegen. Kondensatoren
entladen. Eine Spannung würde die Messung verfälschen. ❷Rotes
Meßkabel mit +Rx Eingang (rot) und schwarzes mit -Rx verbinden.

❸

Funktionsschalter auf gewünschte Ω Position stellen. ❹Meßspitzen mit
Schaltkreis verbinden. ➎Meßwert ablesen. Eine offene Schaltung wird mit
Überlast angezeigt.

– 8 –

Fig. 1

5

OFF

CAP.
ZERO

200p

ADJUST

2n

20n

200

n

2

20

F

200

Cx

DISCHARGE CAPACITOR

BEFORE CONNECTING

ADJUST

20

200

3

2M

20M

2m

20m

CR50

Rx

2

ZERO
(20 )

2k

1.520

20

k

200

k

4

red/
rot/

roja/

rouge

Note: Im 20Ω Bereich erlaubt ein Abgleichpotentiometer den Widerstand
der Meßkabel zu kompensieren. Meßspitzen kurzschließen und Knopf
drehen bis 0 angezeigt wird.

E • Medidas de resistencia (vea Fig. 1)

❶

Asegúrese de que no hay tensión aplicada a la resistencia y descargue
los condensadores. La presencia de tensión causará imprecisión en las
medidas de resistencia. ❷Conecte la punta de prueba roja a la entrada +Rx
(roja) y la negra a la entrada -Rx. ❸Ponga el selector de función en la
posición deseada de Ω. ❹Conecte las puntas de prueba a la resistencia o
circuito que vaya a medir. ➎Lea el valor en el visualizador. Un circuito
abierto se indicará como condición de sobrecarga.
Nota: En la escala de 20 Ω, el potenciómetro de ajuste (ZERO ADJ) permite
cancelar la resistencia de las puntas de prueba. Una los extremos de ambas
puntas de prueba y ajuste el potenciómetro hasta obtener cero en el
visualizador.

F • Mesure de Résistance

❶

Coupez l’alimentation du circuit et déchargez les condensateurs. La
présence d’une tension fausserait le résultat. ❷ Connectez le cordon rouge
à l’entrée +Rx (rouge) et le noir à lentrée -Rx. ❸Placez le sélecteur sur la
position Ω souhaitée. ❹Connectez les cordons au circuit à mesurer.

➎

Lisez la valeur affichée. Un circuit ouvert est indiqué comme surcharge.
Note: Pour le calibre 20Ω, un potentiomètre (ZERO ADJ.) permet de
neutraliser la résistance des cordons de test. Court-circuitez les pointes de
touche et tournez le bouton pour amener la lecture à zéro.

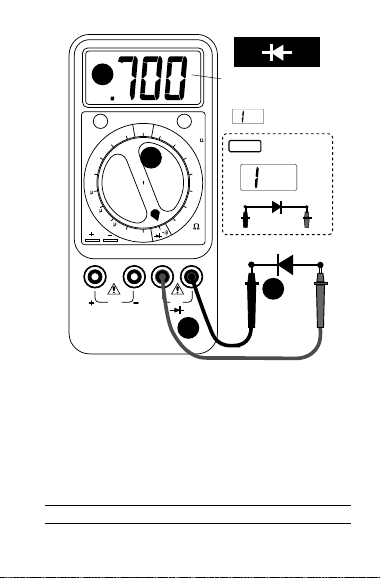

DIODE AND TRANSISTOR TEST (See Fig. 2)

The diode test measures the voltage drop across the diode junction. ❶Connect
the red test lead to the +Rx Input (red) and the black test lead to the –Rx Input.
❷ Set the Function/range switch to position. ❸ Apply probe tip of red
lead to the anode and of black lead to the cathode of the diode. The meter’s
display indicates the forward voltage drop (approximately 0.7V for silicon
diode or 0.4V for germanium diode). Meter will display overload condition for

– 9 –

an open diode. ❹ Reverse test lead connections to the diode to perform a
reverse bias test. Overload indicates a good diode.
Note 1: Overload condition for both reverse and forward bias tests indicate an
open diode. A low voltage reading for both bias tests indicates a shorted diode.
If the diode is shunted by a resistor of 1000 ohms or less, it must be removed
from the circuit before taking the measurement. Bipolar transistor junctions
may be tested in the same manner described above.

D • Dioden- und Transistortest

Der Diodentest zeigt den Spannungsabfall über den Diodendurchgang

❶

– 10 –

4

Fig. 2

CAP.
ZERO

200p

ADJUST

2n

20n

200

n

2

20

F

200

2m

Cx

DISCHARGE CAPACITOR

BEFORE CONNECTING

OFF

20

2

20m

ZERO

ADJUST

(20 )

200

2k

20

k

200

k

2M

20M

CR50

Rx

1

600 - 900mV
good/gut/bien/bon

bad/schlecht/
mal/mauvais

bad/schlecht/

<1V

mal/mauvais

good/ gut/
bien/ bon

Anode Cathode

3

red/

rot/

roja/

rouge

Anode

Cathode

Rotes Meßkabel mit +Rx Eingang (rot) und schwarzes mit -Rx Eingang
verbinden. ❷Funktionsschalter auf stellen. ❸Meßkabel mit Diode
verbinden – rotes mit Anode; schwarzes mit Kathode. Spannungsabfall in
Durchlaßrichtung ablesen (ung. 0.7V für eine Silikon-Diode und 0.4V für
eine Germaniumdiode. Eine offene Diode wird mit Überlast angezeigt.

❹

Verbindung umdrehen um in Sperrrichtung zu messen. Überlast zeigt eine
gute Diode an.

Anmerkung 1: Überlast in beiden Richtungen zeigt eine offene Diode an;
eine niedrige Ablesung eine kurzgeschlossene Diode. Transistorübergänge
können wie Dioden getestet werden.

E • Comprobación de diodos y transistores (vea Fig. 2)

En esta prueba se mide la caída de tensión en la unión del diodo.

❶

Conecte

la punta de prueba roja a la entrada +Rx (roja) y la negra a la entrada -Rx.

❷

Ponga el selector de función en . ❸Aplique la punta de prueba roja
al ánodo del diodo y la negra al cátodo. El visualizador indica la caída de
tensión directa (aproximadamente 0.7 V para diodos de silicio, o 0.4 V para
diodos de germanio). Una unión abierta se indica como condición de
sobrecarga. ❹Invierta la conexión de las puntas de prueba para verificar la
polarización inversa del diodo. La condición de sobrecarga indica un diodo
en buen estado.
Nota 1: La condición de sobrecarga en ambos sentidos indica un diodo
abierto. Un valor bajo de tensión en ambos sentidos indica un diodo
cortocircuitado. Las uniones de un transistor bipolar equivalen a diodos y
se comprueban como tales.

F • Test de Diodes et de Transistors (voir fig. 2)

Le test de diodes affiche la chute de tension à travers la jonction.

❶

Connectez les cordon rouge à l’entrée +Rx (rouge) et le noir à l’entrée -Rx.

❷

Placez le sélecteur sur . ❸Connectez les pointes de touche à la
diode – le rouge à l’anode, le noir à la cathode. ❹Lisez la chute de tension
en direction passante (environ 0.7V pour une diode au Si; 0.4V pour une
diode au Ge. Une diode ouverte est affichée par “OL”. ❹Inversez la
connection pour mesurer en direction de bloquage. Une bonne diode est
affichée par “1” (dépassement de calibre).

– 11 –

Note 1: “1” dans les deux directions indique une diode ouverte; une lecture
basse indique une diode court-circuitée. Les jonctions de transistors
peuvent être testées comme des diodes.

CONTINUITY TEST

The Continuity test checks electrical continuity between two contact points. ❶
Set the Function/Range switch to . ❷ Plug the black test lead into the
–Rx jack (black) and connect the test lead tip to one of the contact points. ❸
Plug the red test lead into the +Rx jack (red) and connect its test lead point to
the other contact point. (See Figure 1 for connections). ❹ The internal beeper
emits a tone when resistance is less than approx. 100Ω.

D • Durchgangstest

❶

Funktionsschalter auf stellen. ❷Rotes Meßkabel mit +Rx (rot)
Eingang und schwarzes mit -Rx Eingang verbinden. ❸Meßspizen mit
Schaltkreis verbinden. ❹Bei R ≤100Ω wird ein akustische Signal
abgegeben.

– 12 –

Cx

200

n

20m

200p

200

ZERO

ADJUST

(20 )

OFF

20

2k

2M

20M

CR50

F

20

k

200

k

2m

200

20

2

20n

2n

CAP.
ZERO
ADJUST

Rx

DISCHARGE CAPACITOR

BEFORE CONNECTING

F

red/

rot/

roja/

rouge

5

2a

2b

Fig. 3

E • Prueba de continuidad

❶

Ponga el selector de función en la posición . ❷Conecte la punta
de prueba negra a la entrada -Rx (negra) y toque uno de los puntos de
contacto con el extremo. ❸Conecte la punta de prueba roja a la entrada +Rx
(roja) y toque el otro punto de contacto con el extremo (vea las conexiones
en la Fig. 1). ❹El zumbador interno emite un tono cuando la resistencia es
menor de aproximadamente 100Ω.

F • Test de Continuité

❶

Placez le sélecteur sur . ❷Connectez le cordon rouge à l’entrée
+Rx (rouge) et le cordon noir à l’entrée -Rx. ❸Connectez les pointes de
touche au circuit. ❹ Un signal sonore retentit pour R ≤100Ω.

CAPACITANCE MEASUREMENTS (Fig. 3)

Discharge all voltage from the capacitor (via a 100kΩ resistor) before
measuring its value. ❶Connect the red test lead to the Cx+ input and the black
test lead to the Cx– input. ❷ Set the function/range switch to the capacitance
range that gives the best resolution. ❸ Apply probe tips to the capacitor leads.
When measuring electrolytic capacitors, observe correct polarity. ❹ Read the
capacitance value on the display (you may have to wait a few seconds until the
capacitor is fully charged). If “OL” appears in the highest range, the capacitor
is too large to be measured.
Note 1: For small value measurements utilize CAP Zero Adjust to eliminate
test lead capacitance (±20pF).
Note 2 : Small value capacitors can also be measured by inserting their leads
directly into the slots in the meter.

D • Kapazitätsmessung (siehe Fig. 3)

Kondensator entladen (über 100kΩ Widerstand). ❶Rotes Meßkabel mit
Cx+ Eingang und schwarzes mit Cx- Eingang verbinden. ❷Wahlschalter
auf den Kapazitätsbereich stellen der die beste Auflösung gibt.

❸

Meßspitzen mit Kondensatorleitern verbinden. Bei elektrolytischen
Kondensatoren, Polarität beachten. ❹Meßwert ablesen (Sie müssen
vielleicht einige Sekunden warten bis der Kondensator ganz aufgeladen ist).

– 13 –

Wenn im höchsten Bereich “1” angezeigt wird, dann ist der Kondensator zu
groß um gemessen zu werden.
Anmerkung 1: Zum messen kleinerer Kondensatoren kann die Kapazität
der Meßkabel mit dem “CAP ZERO ADJUST” Potentiometer ausgeglichen
werden..
Anmerkung 2: Die Anschlüsse kleinerer Kondensatoren können zum
Messen auch gleich in die Schlitze am CR50 eingesteckt werden.

E • Medidas de Capacidad (vea Fig. 3)

Descargue cualquier tensión presente en el condensador (a través de una
resistencia de 100 KΩ). ❶Conecte la punta de prueba roja a la entrada Cx+
y la negra a la entrada Cx-. ❷Ponga el selector de función en la escala de
capacidad que proporcione la mejor resolución. ❸Aplique las puntas de
prueba a los terminales del condensador que desee medir. ❹Lea el valor
de capacidad en el visualizador (es posible que tenga que esperar unos
segundos hasta que se cargue por completo el condensador). Si aparece
“1” en la escala más alta, significa que el valor del condensador es
demasiado alto para el medidor.
Nota 1: En la medida de condensadores de valor bajo, utilice el ajuste de
cero para eliminar la capacidad de las puntas de prueba (±20 pF).
Nota 2: Los condensadores de valor reducido también pueden medirse
insertando los terminales directamente en las ranuras del medidor.

F • Mesure de Capacité (voir fig. 3)

Déchargez le condensateur (à travers une résistance de 100kΩ).

❶

Connectez le cordon rouge à l’entrée Cx+ et le cordon noir à l’entrée Cx-.

❷

Placez le sélecteur sur le calibre de capacité qui donne la meilleure
résolution. ❸Connectez les pointes de touche aux conducteurs du
condensateur. Pour les condensateurs électrolytiques, veuillez respecter la
polarité. ❹Lisez la valeur sur l’afficheur (vous devez peut-être attendre
quelques secondes, le temps de chargement du condensateur). Si “1” est
affiché dans le calibre le plus élevé, le condensateur est trop grand pour être
mesuré par le CR50.
Note 1: Dans les calibres inférieurs, la capacité des cordons de test peut
être compensée avec le potentiomètre “CAP ZERO ADJUST”.

– 14 –

Note 2: Les conducteurs de petits condensateurs peuvent être insérés
directement dans les fentes Cx du CR50.

SAFETY TEST LEADS

The test leads included with your meter have shrouded banana plugs to
eliminate the possibility of shock if the plugs accidentally pull out of the meter
while making a measurement. Always inspect the test leads for damage before
making any measurements.

D • Sicherheitsmeßkabel

Die Meßkabel haben versenkte Bananenstecker um elektrischen Schock zu
vermeiden. Die Meßspitzen sind zum Teil isoliert, um Kurzschlüsse in
dichten Schaltungen zu vermeiden. Diese Isolation kann entfernt werden.

E • Puntas de Prueba de Seguridad

Las puntas de prueba suministradas con el multímetro incluyen unos
conectores de banana protegidos para eliminar la posibilidad de descargas
eléctricas. Las puntas están parcialmente aisladas para evitar cortocircuitos
en áreas con alta densidad de componentes. El usuario puede quitar dicho
aislante si lo desea.

F • Cordons de Sécurité

Les fiches banane des cordons sont munis de protecteurs fixes afin de
supprimer les risques de chocs électriques. Les pointes métalliques sont
partiellement isolées pour éviter des court-circuits dans des circuits denses.
Cette isolation peut être enlevée.

– 15 –

General Specifications

Display: 3 1/2 digit LCD, 1999

counts

Zero Adjustment: Adjustment

potentiometer

Overrange Indication: “1” is

displayed

Low Battery Indication: is

displayed when the battery voltage
drops below accurate operating
level. Change battery when low

battery is indicated.
Display Update Rate: 2/sec, nominal
Operating Temperature: 0°C to 50°C,

0 to 70% Relative Humidity
Storage Temperature: -20°C to 60°C,

0 to 80% RH, battery removed
Power: Standard 9V transistor

battery, NEDA 1604, JIS 006P, IEC

6F22
Battery Life (Typical): 200 hours

alkaline, 150 hours carbon-zinc
Dimensions (H x W x D): 6.1 x 2.8 x

1.3 inches, (15.1 x 7.0 x 3.8 cm)

Weight (including battery): 8 ounces

(200 grams)
Accessories: One pair of test leads,

two alligator clips, one spare fuse

installed in battery compartment,

battery, and Operator’s Manual
Safety: Meets EN61010-1 Cat II;

EMC: Meets EN50081-1,

EN50082-1

EMC: This product
complies with requirements
of the following European

Community Directives: 89/336/EEC

(Electromagnetic Compatibility) and
73/23/EEC (Low Voltage) as amended

by 93/68/EEC (CE Marking).
However, electrical noise or intense
electromagnetic fields in the vicinity of
the equipment may disturb the
measurement circuit. Measuring
instruments will also respond to
unwanted signals that may be present
within the measurement circuit. Users
should exercise care and take
appropriate precautions to avoid
misleading results when making
measurements in the presence of
electronic interference.

Electrical Specifications

Accuracies at 23°C ± 5°C, <75% RH.

Resistance

Range/Accuracy:

20Ω/±2% rdg.

200Ω/±(1.0% rdg +3dgt)

2k-2MΩ/±(1.2%rdg + 2dgt)

20MΩ/±(3.0% rdg + 1dgt)
Resolution: 0.01 in 20Ω rg.
OL Protection, all Ranges: 500VDC

or AC RMS
Open Circuit Voltage: 0.3VDC;

3.0VDC on 200Ω and 2000MΩ

ranges

Capacitance

Range/Accuracy/Test Frequency:

200pF/±(0.5% rdg +1dgt

+0.5pF)/820Hz

2000pF to 2µF/±(0.5% rdg +1dgt)/

/820Hz

20µF/±(0.5% rdg +1dgt)/82Hz

200µF/±(0.5% rdg +1dgt)/8.2Hz

– 16 –

SPECIFICATIONS

Test Voltage: < 3.5V
Input Protection: 0.1A/250V Fast

Acting Fuse

Diode Test

Test Current/Voltage: 1mA (approx.) /

3.2VDC

Display: Forward Junction Voltage

Continuity Indicator

Audible Indication: Less than 100Ω
OL Protection: 500VDC or AC

Optional Accessories

H10Y: Protective Holster
VC20: Vinyl Carrying Case
VC30: Vinyl Carrying Case (for meter

and holster)
DL243C: Deluxe Test Lead Set
TL244: Test Leads for Alligator Clips

(AL244)
TL245: Replacement Safety Test

Leads

– 17 –

D SPEZIFIKATIONEN

Allgemeine Spezifikationen

Anzeige: 3-1/2-stelliges LCD, 1999

Punkte
Nullabgleich: Potentiometer
Überlastanzeige: “1”
Entladene Batterieanzeige: .

Batterie sofort wechseln.
Meßrate: 2 per Sekunde, nominal
Betriebstemperatur: 0°C bis 50°C, 0

bis 70% Relative Feuchte
Lagertemperatur: -20°C bis 60°C, 0

bis 80% R.F., Batterie entfernt.
Stromversorgung: Standard 9-volt

Transistorbatterie, NEDA 1604, JIS

006P, IEC 6F22
Batterielebensdauer (Typisch): 200

Stunden, Alkaline (ändert mit

Funktion und Anwendung)
Abmessung. (HxBxT): 15,1x7x3,8 cm
Gewicht (mit Batterie): 200 gr.
Zubehör: Meßkabel, 0.1A/250V

Ersatzsicherung, Batterie, ein Paar

Krokodilklemmen, Anleitung.
Sicherheit: Gemäß EN61010-1 Cat.

II: EMC: Gemäß EN50081-1,

EN50082-1

EMC Dieses Produkt
beantwortet an die

Bestimmungen der
folgenden EWG Richtlinien: 89/336/EEC
(Elektromagnetische Kompatibilität) und
73/23/EEC (Niedrige Spannung)
geändert durch 93/68/EEC (CE
Marking).
Elektrisches Rauschen und starke
magnetische Felder in der direkten
Umgebung des Meßgerätes können
jedoch den Meßkreis beeinflussen. Das
Gerät kann auch durch Störsignale im
gemessenen Schaltkreis beeinflußt
werden. Der Anwender muß Vorsichts­maßnahmen treffen um irreführende
Meßergebnisse bei Messungen in der
Umgebung von starken elektromagne­tischen Feldern zu vermeiden.

Elektrische Spezifikationen

Genauigkeiten bei 23°C ± 5°C,

<75% R.F.

Widerstand

Bereich/Genauigk.:

20Ω/±2% vMW.
200Ω/±(1.0% vMW. +3Dgt)
2k-2MΩ/±(1.2%vMW + 2Dgt)

20MΩ/±(3.0% vMW. + 1Dgt)
Auflösung, 20Ω Bereich: 10mΩ
Überlastschutz, alle Bereiche:

500VDC oder AC eff.
Leerlaufspannung: 0.3VDC; ausg.

200Ω und 2000MΩ Bereiche:

3.0VDC

Kapazität

Bereiche/Genauigkeit/Testfrequenz:

200pF/±(0.5% vMW +1Dgt

+0.5pF)/820Hz

2000pF to 2µF/±(0.5% vMW

+1Dgt)/ /820Hz

20µF/±(0.5% vMW +1Dgt)/82Hz

200µF/±(0.5% vMW +1Dgt)/8.2Hz
Testspannung: <3,5V

Überlastschutz: flinke 0.1A/250V

Sicherung.

Diodentest

Teststrom: 1mA (approx.)
Testspannung: 3.2VDC typisch
Anzeige: Spannungsabfall

Durchgangstest

Akustisches Signal bei R ≤100Ω
Überlastschutz: 500VDC oder AC eff.

Optional Accessories

H10Y: Schutzholster
VC20: Vinyltragetasche
VC30: Vinyltragetasche (CR50 und

Holster)
DL243C: Deluxe Meßkabelsatz
TL244: Meßkabel für

Krokodilklemmen (AL244)
TL245: Ersatzsicherheitsmeßkabel

– 18 –

E ESPECIFICACIONES

Especificaciones generales

Visualizador: LCD de 3-1/2 dígitos,

1999 cuentas
Ajuste de cero: Potentiometro
Indicación de sobrecarga: “1”
Indicación de “pila baja”: .

Cambie la pila inmediatamente
Frecuencia básica de refresco de

lectura: 2 veces/ segundo, nominal
Temp. de funcionamiento: 0 a 50 ºC,

0 a 70% H.R.
Temp. de almacenamiento: -20 a 60

ºC, 0 a 80% H.R., sin pila.
Alimentación: Pila normal de 9 V,

NEDA 1604, JIS 006P, IEC 6F22

Duración de la pila (típica): alcalina,

300 horas (varía según la función y
la aplicación)

Dimensiones (Al x An x Pr):

151 x 70 x 38 mm
Peso (pila incluida): 200 g
Accesorios: Puntas de prueba,

fusible de repuesto 0.5A/250V, pila,

un par de pinzas de cocodrilo y

Manual de Instrucciones
Seguridad: Según normas EN61010-

1 Cat. II; EMC: Según EN50081-1,

EN50082-1

EMC: Este producto cumple
los requisitos de las

– 19 –

siguientes Directivas de la Comunidad
Europea: 86/336/EEC (Compatibilidad
Electromagnética) y 73/23/EEC (Baja
Tensión), con enmiendas según
93/68/EEC (Marcado CE).

No obstante, la presencia de ruido
eléctrico o campos electromagnéticos
intensos en las proximidades del equipo
pueden introducir perturbaciones en los
circuitos de medida. Los instrumentos
de medida también responden a las
señales no deseadas que puedan estar
presentes en los circuitos de medida. El
usuario deberá tomar las precauciones
necesarias para evitar obtener resultados
incorrectos cuando realiza medidas en
presencia de interferencias
electromagnéticas.

Especificaciones eléctricas

Valores de precisión a 23 °C

±5 °C, H.R. <75%

Resistencia

Escalas/Precisión:

20Ω/±2% lect
200Ω/±(1.0% lect +3dgt)
2k-2MΩ/±(1.2% lect + 2dgt)

20MΩ/±(3.0% lect + 1dgt)
Resolución, esc. 20 Ω: 0.01Ω
Protección sobrecarga, todas las

esc.: 500 V CC o CA ef.
Tensión de circuito abierto: 0.3VCC

(exc. escalas 200Ω y 2000MΩ:

3.0VCC)

Capacidad

Escalas/Precisió/Frecuencia de

medida:

200pF/±(0.5% lect +1dgt

+0.5pF)/820Hz

2000pF to 2µF/±(0.5% lect +1dgt)/
/820Hz
20µF/±(0.5% lect +1dgt)/82Hz

200µF/±(0.5% lect +1dgt)/8.2Hz
Tensión de medida: < 3.5V
Protección sobrecarga: Fusible de

actuación rápida, 0.1A/250V

Prueba de diodos

Corriente de medida: 1 mA aprox.
Tens. de medida: 3.2 VCC típ.
Indicación: Tensión directa de la

unión

Continuidad

Indicación audible: R ≤100 Ω
Protección sobrecarga: 500 V CC o

CA ef.

Accesorios Opcionales

H10Y: Funda protectora
VC20: Estuche de transporte de

vinilo
VC30: Estuche de transporte de

vinilo (para medidor y funda

protectora)
DL243C: Puntas de prueba Deluxe
TL244: Puntas de prueba por pinzas

de cocodrilo (AL244)
TL245: Puntas de prueba de

seguridad de repuesto

Spécifications Générales

Affichage: LCD 3-1/2 digits, 1999

points
Ajustement du zéro: Potentiomètre
Indication de surcharge: “1”
Indication de pile déchargée: .

Changez la pile immédiatement.
Taux de mesure: 2/sec, nominal
Temp. de fonctionnement: 0°C à

50°C, 0 à 70% Humidité Relative
Température de stockage: -20°C à

60°C, 0 à 80% HR, pile enlevée.
Alimentation: pile standard 9-volt,

NEDA 1604, JIS 006P, IEC 6F22
Autonomie (typiq.): 200 hrs alcalin;

150 heures zinc-carbone (change

avec la fonction et l’application)
Dimensions (HxLxP): 15,1x7x3.8 cm
Poids (avec pile): 200 gr
Accessoires: câbles de mesure, une

paire de pinces crocodile, un

fusible de réserve 0.1A/ 250V (dans

l’appareil), pile, manuel.
Sécurité: Conforme à EN61010-1

Cat. II; EMC: selon EN50081-1,

EN50082-1

EMC: Ce produit est con­forme aux exigences des

directives suivantes de la
Communauté Européenne: 89/336/EEC
(Compatibilité Electromagnétique) et
73/23/EEC (Basse Tension), modifiée
par 93/68/EEC (CE Marking).

Cependant, du bruit électrique ou des
champs électromagnétiques intenses
dans la proximité de l’instrument
peuvent influencer le circuit de mesure.
L’instrument peut également être

perturbé par des signaux parasytes dans
le circuit mesuré. L’utilisateur doit être
vigilant et prendre des précautions
appropriées pour éviter des résultats
erronés quand les mesures sont prises
en présence d’interférences électro­magnétiques.

Spécifications Electriques

Précision à 23°C ± 5°C, <75% H.R.

Résistance

Cilbre/Précision:

20Ω/±2% lect
200Ω/±(1.0% lect+3dgt)
2k-2MΩ/±(1.2%lect + 2dgt)

20MΩ/±(3.0% lect+ 1dgt)
Résolution, cal. 20Ω: 10mΩ
Protection de surcharge, tous

calibres: 500Vcc ou ca eff.
Tension en circuit ouvert: 0.3Vcc

(exc. cal. 200Ω et 2000MΩ:

3.0Vcc)

Capacité

Calibres/Précision/Fréquence de test:

200pF/±(0.5% lect +1dgt

+0.5pF)/820Hz

2000pF à 2µF/±(0.5% lect +1dgt)/

/820Hz

20µF/±(0.5% lect +1dgt)/82Hz

200µF/±(0.5% lect +1dgt)/8.2Hz
Tension de test: <3,5V
Prot. de surcharge: fusible rapide

0.1A/250V.

Test de Diodes

Courant de test: 1mA (approx.)
Tension de test: 3.2Vcc typiq.
Affichage: chute de tension, direction

F SPECIFICATIONS

– 20 –

– 21 –

passante

Continuité

Indication sonore à R ≤100Ω
Prot. de surcharge: 500Vcc ou ca eff.

Accessoires en Option

H10Y: Holster de protection
VC20C: Sacoche en vynil
VC30: Sacoche en vynil (CR50 et

holster)
DL243B: Cordons de test Deluxe
TL244: Cordons de test pour pinces

crocodile (AL244)

TL245: Cordons de test de sécurité

de remplacement

– 22 –

TROUBLESHOOTING / MAINTENANCE

If there appears to be a malfunction during the operation of the meter, the
following steps should be performed in order to isolate the cause of the
problem: ❶Check the battery. ❷Review the operating instructions for possible
mistakes in operating procedure. ❸ Inspect and test the Test Probes for a
broken or intermittent connection. ❹ Inspect and test the fuse. See Fuse
Replacement.
Except for the replacement of the battery or fuse, repair of the multimeter should
be performed only by a Factory Authorized Service Center or by other qualified
instrument service personnel.

The front panel and case can be cleaned with a mild solution of detergent and
water. Apply sparingly with a soft cloth and allow to dry completely before
using. Do not use aromatic hydrocarbons or chlorinated solvents for cleaning.

D • Fehlersuche/Unterhalt

Prüfen Sie zuerst folgende Fehlerquellen: Meßkabel (Brüche), Anschluß,
Zustand von Batterie und Sicherung, richtiger Meßvorgang, Eingangs- und
Bereichsgrenzen, usw.

Mit Ausnahme des Batterie- und Sicherungswechsels soll jede Reparatur
nur durch eine durch Wavetek anerkannte Servicestelle durchgeführt
werden.

Das Gerät kann mit einer milden Seifenlösung gereinigt werden. Sparsam
auftragen und vor Gebrauch gut trocknen lassen.

E • Localización de Averías/Maintenimiento

Para identificar la causa del problema: Compruebe la pila; revise las
instrucciones de uso; inspeccione las puntas de prueba por si hay una
conexión rota o intermitente; inspeccione la pila y el fusible.

Excepto la sustitución de la pila o el fusible, cualquier trabajo de reparación
del multímetro debe hacerse exclusivamente por personal técnico
cualificado para este tipo de reparaciones.

Para limpiar la carcasa puede utilizarse una solución suave de agua y

detergente. Aplique con un paño suave y deje secar antes de usar el
medidor.

F • Dépannage/Maintenance

Avant d’expédier votre multimètre pour réparation, vérifiez les cordons de
mesure (rupture), pile et fusible, connections, procédure de mesure, limites
d’entrée et de calibres, etc.

Excepté pour le remplacement de la pile et du fusible, toute réparation doit
être effectuée uniquement par un Centre de Services agrée par Wavetek.

Vous pouvez nettoyer le boîtier avec un détergent doux. Appliquez
parcimonieusement et laissez sécher complètement avant utilisation.

BATTERY/FUSE REPLACEMENT

Warning: To prevent electrical shock hazard, turn off the multimeter and any
device or circuit under test and disconnect the test leads before removing the
rear cover.
❶ Remove the screws and lift off the rear case ❷ Fuse Replacement:
Remove the blown fuse (5 x 20mm) from the fuse holder. Replace with a

0.1A/250V quick acting glass fuse (one spare fuse is located on the right side
of the battery compartment). Wavetek replacement fuse part number is FP 125.
❸ Batter y replacement: Remove battery and replace with NEDA type 1604
or equivalent 9-volt alkaline battery. ❹Reassemble the instrument.
Warnings: Use of an incorrect fuse could result in serious injury or even

– 23 –

Hold Down
Catch-Tabs

Battery

Rear Case

Front Case

death. Failure to turn off the multimeter before installing the battery could result
in damage to instrument and battery.

D • Batterie/Sicherungsaustausch
Warnung: Vor Öffnen des Gerätes, Gerät abschalten und Meßkabel

entfernen.

❶

Schrauben entfernen und Geräterückwand abheben. ❷Sicher­ungsaustausch: Durchgebrannte Sicherung (5 x 20mm) entfernen und
durch neue flinke 0.1A/250V Glassicherung ersetzen (eine Ersatzsicherung
ist neben dem Batteriefach enthalten). Wavetek Teilnummer FP 125.

❸

Batterieaustausch: Batterie entfernen und durch 9V NEDA type 1604
Batterie oder gleichwertige ersetzen.❹Gerät wieder zusammensetzen.
Warnungen: Verwendung einer verkehrten Batterie kann zu ernstiger
Verletzung leiten. Nicht-Abschalten des Gerätes bei Batteriewechsel kann
Gerät und Batterie zerstören.

E • Sustitución de la pila y el fusible
Advertencia: Para evitar el peligro de descarga eléctrica, apague el

medidor y desconecte las puntas de prueba antes de abrir la tapa posterior.

❶

Quite los tornillos y separe la tapa posterior del medidor. ❷Sustitución
del fusible: saque del portafusibles el fusible abierto, y cámbielo por otro
equivalente (5 x 20 mm, 0.1A/250V, cerámico, actuación rápida); hay un
fusible de repuesto en la parte derecha del compartimento de la pila. La
referencia de Wavetek es FP 125. ❸Sustitución de la pila: Retire la pila
y cámbiela por otra equivalente (NEDA 1604, 9 V, alcalina). ❹Vuelva a
montar el instrumento.
Advertencia: La utilización de un fusible incorrecto puede causar graves
daños personales. Si no apaga el instrumento antes de cambiar la pila,
puede dañar tanto el medidor como la pila.

F • Remplacement Pile et fusible
Avertissement: Avant d’ouvrir l’appareil, coupez l’alimentation et retirez

les cordons de test.

❶

Enlevez les vis et soulevez le boîtier arrière. ❷Remplacement du

– 24 –

fusible: Enlevez le fusible brulé et remplacez-le par un fusible rapide
équivalent 0.1A/250V (5 x 20mm) (un fusible de réserve est contenu dans
le compartiment de la pile. Référence Wavetek: FP 125. ❸­Remplacement de la pile: Enlevez la pile et remplacez la par une pile
alcalin 9V, NEDA type 1604 ou équivalente. ❹Réassemblez l’instrument.
Avertissements: L’utilisation d’un mauvais fusible peut entraîner des
blessures graves. Ne pas éteindre l’appareil pour installer une nouvelle pile
peut endommager la pile et l’appareil.

CALIBRATION

The procedure should be performed at an ambient temperature of 25°C ± 2°C,
and at a relative humidity of less than 70%. Allow the instrument to stabilize at
this temperature for a minimum of 30 minutes.

Warning: The following procedure should be performed by trained calibration
personnel only.

❶Remove the back case screws, and carefully pry up the back case. See figure

4. ❷Set the Function/Range switch to the 200nF position. ❸ Connect a 100nF
standard or calibrated capacitor to the input of the meter ❹Adjust VR2 until the
display reads 100.0nF ±1 digit. ➎ Carefully inspect the other capacitance
ranges. Your readings should meet the capacitance accuracy specifications. ➏
There is no adjustment for resistance. ❼ Carefully inspect the resistance
ranges. Your readings should meet the resistance accuracy specifications for
the respoective settings of the calibration source. ❽Disconnect the DMM from
calibrator or reference standard. ❾ Reassemble the back case and secure with
two screws.
Note:If the resistance ranges are out of specification after capacitance has been
calibrated, there is a malfunction within the meter. See Repair Information for
meter return information.

D • Kalibrierung

Die Kalibrierung soll bei 25°C ± 2°C und einer relativen Feuchte von <70%
vorgenommen werden. Gerät bei dieser Temperatur 30 Minuten stabilisieren
lassen.
Warnung: Kalibrierung soll nur durch Fachpersonal vorgenommen

– 25 –

werden.

❶

Geräterückwand entfernen. (Gerät abgeschaltet und Meßkabel entfernt).

❷

Funktionsschalter auf 200nF stellen. ❸Einen entladenen, 100.0nF

±0,1nF Eichkondensator and die Cx Eingänge oder Cx Schlitze anlegen.

❹

VR2 regeln bis 100.0 ± 1Dgt angezeigt wird. ➎Andere Kapazitätsbereiche
mit Eichkondensatoren prüfen. Anzeigen sollen mit
Genauigkeitsspezifikationen übereinstimmen. ➏Es gibt keinen Abgleich für
Widerstand. ❼Widerstandsbereiche mit Eichwiderständen prüfen. Anzeigen
sollen mit Genauigkeitsspezifikationen übereinstimmen. ❽Gerät
zusammensetzen. ■Falls Widerstandsbereiche, nach Kalibierung der
Kapazitätsbereiche nicht mit den Genauigkeitsspezifikationen
übereinstimmen, muß das Gerät repariert werden. Siehe “Reparatur”.

E • Calibración

Este procedimiento debe hacerse a una temperatura ambiente de 25°C
±2°C, con humedad relativa <70%. Deje transcurrir al menos 30 minutos
a dicha temperatura para que se estabilice el medidor.
Advertencia: Este procedimiento debe hacerse exclusivamente por
personal preparado para calibrar instrumentos de medida.

❶

Quite los tornillos y abra la tapa posterior (con el medidor apagado y las
puntas de prueba desconectadas). ❷Ponga el selector de función en la
posición 200 nF. ❸Prepare un condensador patrón de 100.0 nF ±0.1 nF. El
condensador debe estar descargado antes de conectarlo. Conecte el
condensador a los terminales de entrada “Cx” del conector de capacidad.

❹

Ajuste VR2 hasta que el visualizador indique 100.0 nF ±1 dígito.

➎

Inspeccione cuidadosamente las restantes escalas de capacidad. Las
lecturas deben estar dentro de las especificaciones de precisión para
medidas de capacidad. ➏No hay ningún ajuste para la resistencia.

❼

Inspeccione cuidadosamente las escalas de resistencia. Las lecturas deben
estar dentro de las especificaciones de precisión para los diferentes valores
de la fuente de calibración. ❽Desconecte el multímetro del calibrador o
patrón de referencia. ❾Vuelva a montar la tapa posterior y fije los dos
tornillos.
Nota: Si las escalas de resistencia están fuera de especificaciones después
de calibrar la capacidad, significa que hay algún problema de

– 26 –

funcionamiento en el medidor. Consulte el procedimiento de devolución en
la sección de Reparación.

F • Calibrage

Le calibrage doit être effectué à une température de 25°C ± 2°C, et une
humidité relative de <70%. Laissez l’appareil se stabiliser à cette
température pendant une demie-heure
Avertissement: Le calibrage doit être effectué par un personnel qualifié.

❶

Enlevez le boîtier arrière. (instrument éteint, câbles de mesure retirés).

❷

Placez le sélecteur sur 200nF. ❸Connectez un condensateur calibré (et
déchargé) de 100.0nF ± 0.1nF aux bornes Cx et COM (ou au fentes Cx).

❹

Adjustez VR1 pour une lecture de 100nF ±1 digit.➎Vérifiez les autres
gammes de capacité. Les lectures doivent correspondre aux spécifications
de précision. ➏Il n’y a pas de calibrage pour la résistance. Vérifiez les
calibres de résistance avec des résistances calibrées. Les lectures doivent
correspondre aux spécifications de précision. ❼ Réassemblez l’appareil.
Note: Si les calibres de résistance ne sont pas conformes aux spécifications
de précision, vous devez envoyer l’appareil en réparation. Voir chapitre
“Réparation”.

REPAIR

Read the warranty located at the front of this manual before requesting warranty or
non-warranty repairs. For warranty repairs, any multimeter claimed to be defective
can be returned to any Wavetek Meterman authorized distributor or to a Wavetek
Meterman Service Center for an over-the-counter exchange for the same or like
product. Non-warranty repairs should be sent to a Wavetek Meterman Service
Center. Please call Wavetek Meterman or enquire at your point of purchase for the
nearest location and current repair rates. All multimeters returned for warranty or
non-warranty repair or for calibration should be accompanied by the following
information or items: company name, customer’s name, address, telephone number ,
proof of purchase (warranty repairs), a brief description of the problem or the ser­vice requested, and the appropriate service charge (for non-warranty repairs).
Please include the test leads with the meter. Service charges should be remitted in
the form of a check, a money order, credit card with expiration date, or a purchase
order made payable to Wavetek Meterman or to the specific service center. For min­imum turn-around time on out-of-warranty repairs please phone in advance for ser-

– 27 –

vice charge rates. The multimeter should be shipped with transportation charges
prepaid to one of the following addresses or to a service center:

in U.S.A. in Canada in Europe

Wavetek Meterman Wavetek Meterman Wavetek Meterman
1420 75th Street SW 400 Britannia Rd. E.Unit #1 52 Hurricane Way
Everett, WA 98203 Mississauga, ON L4Z 1X9 Norwich, NR6 6JB, U.K.
Tel: [phone] Tel: [phone] Tel: int + 44-1603-404824
Fax: [phone] Fax: [phone] Fax: int + 44-1603-482409
The instrument will be returned with the transportation charges paid by Wavetek

Meterman.

D • Reparatur

Lesen Sie die Gewährl ei stung bevor Sie eine Reparat ur unter oder außerhalb
Gewährleistung anfragen. Unter Gewährleistung bringen Sie bitte das def ekte Gerät
zu ei ner aner kannten Wavetek Meterman Verkaufsstelle oder Servicestelle füreinen
direkten Umtausch. Außerhalb Gewährlei st ung senden Sie das Gerät zu einer
Wavetek Meterman anerkannten Servicestelle. Bitte informieren Sie sich bei Wavetek
Meterman oder ihrem Fachhändler nach der dichtst beigelegen Adresse und nach
aktuellen Reparaturgebühren. Bitte senden Sie folgende Informationen und
Dokumente mit: Firmenname, Kundenname, Adresse, Telefoonnummer,
Kaufnachweis (für Reparaturen unter Gewährl eistung), ei ne kurz e Beschr eibung
der gewünschten Handlung, und di e gefordert e Bezahl ung ( Eingr iffe außerhal b
der Gewährleistung). Bitte auch Testkabel beifügen. Bezahlungen in Form eines
Checks, Bezahlungsformulieren, Kredietkarte mit Verf alldatum, usw. bitte in Namen
der Servicestelle aufstellen. Bitte Multimeter (Frei) senden an:

in U.S.A. in Canada in Europe

Wavetek Meterman Wavetek Meterman Wavetek Meterman
1420 75th Street SW 400 Britannia Rd. E.Unit #1 52 Hurricane Way
Everett, WA 98203 Mississauga, ON L4Z 1X9 Norwich, NR6 6JB, U.K.
Tel: [phone] Tel: [phone] Tel: int + 44-1603-404824
Fax: [phone] Fax: [phone] Fax: int + 44-1603-482409

– 28 –

oder an die Ihnen mitgetei lte Adresse. Multimeter wird (Frei) zurück geschickt.

E • Reparación

Lea las condiciones de garantía, al principio de este manual, antes de solicitar
cualquier reparación dentro o fuera de garantía. Si la reparación es en garantía,
puede llevar el multímetro defectuoso a cualquier Distribuidor Autorizado o Centro
de Servicio de Wavetek Meterman, donde le cambiarán en mano el producto por
otro igual o similar. Para reparaciones fuera de garantía deberá enviar el multímetro
a un Centro de Servicio de Wavetek Meterman. En Wavetek Meterman, o en su
Distribuidor o punto de venta, le indicarán el Centro de Servicio más próximo y las
tarifas de reparación vigentes. La documentación que acompañe a todo multímetro
enviado para reparación debe incluir los siguientes datos: nombre de la empresa,
persona de contacto, dirección, número de teléfono, prueba de compra (para
reparaciones en garantía), una breve descripción del problema o el servicio requeri­do y, en caso de reparaciones fuera de garantía, si desea presupuesto previo. Por
favor envíe las puntas de prueba con el multímetro. El importe de la reparación se
enviará en forma de cheque, tarjeta de crédito con fecha de expiración u orden de
pago a favor de Wavetek Meterman o del Centro de Servicio específico. El
multímetro se enviará a portes pagados a una de las siguientes direcciones, o al
Centro de Servicio que le hayan indicado:

en EE.UU. en Canadá en Europa

Wavetek Meterman Wavetek Meterman Wavetek Meterman
1420 75th Street SW 400 Britannia Rd. E.Unit #1 52 Hurricane Way
Everett, WA 98203 Mississauga, ON L4Z 1X9 Norwich, NR6 6JB, U.K.
Tel: [phone] Tel: [phone] Tel: int + 44-1603-404824
Fax: [phone] Fax: [phone] Fax: int + 44-1603-482409
Wavetek Meterman devolverá el multimetro reparado a portes pagados.

F • Réparation

Lisez la garantie au début de ce manuel avant de demander une réparation sous
garantie ou hors gar antie. Pour une réparation sous garantie , adressez-vous à
votre revendeur Wavetek Meterman ou à un centre de services agréé par Wavetek

– 29 –

Meterman pour un échange direct. Pour une réparation hors garantie, envoyez
votre multimètre à un Centre de Services agrée par Wavetek Meterman .
Téléphonez à Wavetek Meterman ou demandez à votre revendeur pour l’adresse la
plus proche. Pour les réparations hors garantie, demandez dabord les tarifs.
Joignez les informations et documents suivants: nom de sociètè, nom du client,
adresse, numéro de téléphone, preuve d’achat (pour réparations sous garantie),
une brève description de l’intervention souhaitée et le payement (pour réparations
hors garantie). Ajoutez également les cordons de test. Le payement, sous forme de
chèque, virement, carte de crédit avec date d’expiration, etc. doit êtr e éta bli au
nom du Centre de Servic es. Le multimètre doit être envoyé port payé à:

en U.S.A. en Canada en Europe

Wavetek Meterman Wavetek Meterman Wavetek Meterman
1420 75th Street SW 400 Britannia Rd. E.Unit #1 52 Hurricane Way
Everett, WA 98203 Mississauga, ON L4Z 1X9 Norwich, NR6 6JB, U.K.
Tel: [phone] Tel: [phone] Tel: int + 44-1603-404824
Fax: [phone] Fax: [phone] Fax: int + 44-1603-482409

ou à l’adresse communiquée. Le multimètre vous sera renvoyé port payé.

– 30 –

Manual Revision 07/00
Manual Part Number 1566212

Information contained in this man­ual is proprietary to Wavetek
Meterman and is provided solely
for instrument operation and main­tenance. The information in this
document may not be duplicated in
any manner without the prior
approval in writing from Wavetek
Meterman.

Specifications subject to change.

Wavetek is a trademark of
Wavetek Wandel Goltermann

© Wavetek Meterman, 2000

U.S. Service Center
Wavetek Meterman
1420 75th Street SW
Everett, WA 98203
Tel: [phone]
Fax: [phone]

Canadian Service Center
Wavetek Meterman
400 Britannia Rd. E.Unit #1
Mississauga, ON L4Z 1X9
Tel: [phone]
Fax: [phone]

European Distribution Center
Wavetek Meterman
52 Hurricane Way
Norwich, NR6 6JB, England
Tel: [phone]
Fax: [phone]

¤

TM
