УВАЖАЕМЫЕ ВЛАДЕЛЬЦЫ АВТОМОБИЛЯ VOLVO!

СПАСИБО ЗА ВАШ ВЫБОР АВТОМОБИЛЯ VOLVO!

Мы надеемся, что Вы в течение многих лет получите наслаждение от управления Вашим автомобилем Volvo. Этот автомобиль создан для обеспечения комфорта и безопасности Вам и Вашим пассажирам. Volvo — это один из самых безопасных легковых автомобилей в мире. Ваш Volvo разработан с учетом всех действующих требований по безопасности и охране окружающей среды.

Для того чтобы этот автомобиль доставил Вам истинное удовольствие, мы рекомендуем ознакомиться с информацией об оборудовании, эксплуатации и техническом обслуживании, которая содержится в данном Руководстве по эксплуатации.

Содержание

00 введение

Важная информация................................. 6

Volvo и окружающая среда.................... 11

01 Безопасность

Ремни безопасности .............................. 16

Подушки безопасности.......................... 20

Активирование/отключение подушки

безопасности*......................................... 23

Боковая подушка безопасности (SIPS-

bag) .......................................................... 26

Надувной занавес (IC) ............................ 28

WHIPS ...................................................... 29

Когда срабатывают системы ................ 31

Аварийный режим................................... 33

Безопасность детей................................ 34

02 Замки и сигнализация

Дистанционный ключ/плоский ключ..... 50

Скрытое запирание*............................... 57

Замена батарейки в дистанционном

ключе/РСС*.............................................. 59

Keyless drive*............................................ 61

Запирание/отпирание............................. 65

Замок для безопасности детей............. 71

Сигнализация*......................................... 73

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Содержание

03 Среда обитания водителя

Приборы и органы управления.............. 78

Volvo Sensus ........................................... 88

Положения ключа................................... 89

Сидения................................................... 91

Рулевое колесо....................................... 96

Освещение............................................... 97

Очистители и омыватели..................... 106

Стекла и зеркала заднего вида........... 109

Компас*.................................................. 114

Люк в крыше с электроприводом*...... 116

Alcoguard*.............................................. 118

Пуск двигателя...................................... 122

Запуск двигателя – Гибкое топливо.... 124

Запуск двигателя – вспомогательный

аккумулятор.......................................... 126

Коробки передач................................... 128

Eco Start/Stop DRIVe*............................ 136

Привод на четыре колеса – AWD (All

Wheel Drive)*........................................... 143

Рабочие тормоза................................... 144

Стояночный тормоз.............................. 146

HomeLink



*............................................ 150

04 Комфорт и удовольствие от

вождения

Использование меню и сообщений..... 156

Исходное меню MY CAR....................... 159

Климат-контроль.................................. 168

Топливный обогреватель двигателя и

отопитель салона*................................ 180

Дополнительный обогреватель*.......... 184

Бортовой компьютер............................ 186

DSTC – Система курсовой устойчи-

вости и тяги........................................... 188

Регулировка ходовых характеристик. 191

Круиз-контроль*................................... 192

Ограничитель скорости*...................... 194

Адаптивный круиз-контроль*.............. 196

Дистанция сближения*......................... 208

City Safety™........................................... 211

Предупреждение о столкновении с автоторможением и защитой пешехо-

дов.*........................................................ 216

Driver Alert System – DAC*..................... 225

Driver Alert System – LDW*.................... 228

Помощь парковки*................................ 231

Парковочная камера*........................... 234

BLIS* – Blind Spot Information System. . 238

Комфорт в салоне................................ 242

05 Информационная система

Общие сведения об информационной

системе.................................................. 248

Быстрый запуск.................................... 250

Общие функции информационной

системы.................................................. 255

Радио...................................................... 258

Медиапроигрыватель........................... 266

Внешний источник звучания через

порт AUX-/USB*..................................... 271

Медиа Bluetooth

TV*........................................................... 277

Пульт дистанционного управления* ... 281 Bluetooth Управление голосом*, мобильный теле-

фон......................................................... 292

Использование меню информационной

системы.................................................. 296



* ................................ 274



, свободные руки*................ 283

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Содержание

06 В поездке

Рекомендации во время езды.............. 302

Заправка топливом............................... 305

Топливо.................................................. 307

Погрузка................................................ 311

Багажное отделение............................. 314

Езда с прицепом.................................... 317

Буксировка и эвакуация....................... 324

07 Колеса и шины

Общие сведения ................................... 330

Замена колес ........................................ 335

Давление воздуха в шинах .................. 338

Треугольный знак аварийной оста-

новки и аптечка*.................................... 339

Система контроля давления в шинах

(TPMS)*................................................... 340

Временный шиноремонтный комплект

(TМК) ...................................................... 342

08 Уход и обслуживание

Двигательный отсек.............................. 348

Лампы..................................................... 356

Щетки стеклоочистителей и омываю-

щая жидкость........................................ 362

Аккумулятор.......................................... 364

Предохранители.................................... 370

Уход за автомобилем............................ 381

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Содержание

09 Технические данные

Обозначения типа................................. 390

Размеры и массы.................................. 392

Технические данные двигателя........... 396

Масло для двигателя............................ 397

Жидкости и смазки............................... 399

Топливо.................................................. 401

Колеса и шины, размеры и давление . 402

Электросистема.................................... 405

Тип разрешения.................................... 406

Символы на дисплее............................. 418

10 Алфавитный указатель

Алфавитный указатель......................... 422

введение

Важная информация

Читайте Руководство по эксплуатации

Введение

Лучший способ познакомиться с Вашим новым автомобилем — это прочитать настоящее руководство, желательно до первой поездки. Из руководства Вы можете узнать о новых функциях, о том, как лучше управлять автомобилем в различных ситуациях и как наиболее эффективно использовать различные свойства и возможности автомобиля. Особое внимание уделяйте приведенным в руководстве инструкциям по безопасности.

Технические характеристики, особенности конструкции и иллюстрации в настоящем руководстве по эксплуатации не являются обязательными. Мы сохраняем за собой право вносить изменения без предварительного уведомления.

Volvo Car Corporation

Опция

Все типы опций/дополнительного оборудования обозначены звездочкой*.

Помимо стандартного оборудования в настоящем руководстве по эксплуатации описаны также опции (оборудование, устанавливаемое на заводе-изготовителе) и

некоторые аксессуары (дополнительное оборудование, устанавливаемое позднее).

Оборудование, описанное в настоящем руководстве по эксплуатации, установлено не на всех автомобилях. Автомобили комплектуются в зависимости от требований различных рынков сбыта и национальных или местных законов и правил.

Если вы не уверены в том, что входит в стандартный или опционный/дополнительный комплект поставки, обратитесь к дилеру Volvo.

Специальные рубрики

ПРЕДОСТЕРЕЖЕНИЕ

Тексты под рубрикой "Предостережение" указывают на опасность получения травм.

ВАЖНО

Тексты под рубрикой "Важно" свидетельствуют об опасности повреждения автомобиля.

ВНИМАНИЕ

В текстах под рубрикой "Внимание" содержатся советы или рекомендации, которые помогут Вам использовать различные свойства и функциональные возможности автомобиля.

Сноска

В Руководстве по эксплуатации приводится информация в виде сносок внизу страницы. Эта информация дополняет текст, в котором указывается номер сноски. Для обозначения сноски к тексту в таблице вместо цифр используются буквы.

Тексты сообщений

В автомобиле установлены дисплеи, на которых появляются текстовые сообщения. Такие сообщения приведены в Руководстве по эксплуатации более крупным шрифтом серого цвета. Пример такого текста приводится в текстах меню и сообщений на информационном дисплее (например,

Настройки аудио).

Таблички

В автомобиле имеются различные таблички, в которых ясно и четко приводится важная информация. Эти таблички в автомобиле по нисходящей указывают сте-

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

введение

Важная информация

пень важности предупреждения/информации.

Предупреждение о возможных травмах

G031590

Символы ISO черного цвета на желтом фоне предупреждения, текст/рисунок белого цвета на черном поле сообщения. Используются для указания об опасности, которая в случае, если предупреждение игнорируется, может приводить к опасным или смертельным травмам.

Повреждение имущества

Символы ISO белого цвета и текст/рисунок белого цвета на черном или синем фоне предупреждения и сообщения. Используются для указания об опасности, которая в случае если предупреждение игнорируется, может приводить к повреждению имущества.

Информация

G031592

Символы ISO белого цвета и текст/рисунок белого цвета на черном поле сообщения.

ВНИМАНИЕ

Приводимые в данном руководстве таблички могут отличаться от табличек, установленных в вашем автомобиле. На иллюстрациях приводится лишь примерное изображение табличек и указывается их ориентировочное местоположение в автомобиле. Конкретная информация по вашему автомобилю приводится в соответствующих табличках, установленных на вашем автомобиле.

G031593

введение

Важная информация

Списки операций

В Руководстве по эксплуатации процедуры, которые необходимо выполнять в определенной последовательности, пронумерованы.

Если поэтапная инструкция оснащена серией рисунков, то нумерация каждого момента аналогична соответствующему рисунку.

Серии рисунков сопровождаются пронумерованными списками с буквенными обозначениями, в которых взаимный порядок инструкций может отличаться.

Стрелки с цифрами и без цифр используются для наглядности перемещений.

Если к поэтапной инструкции отсутствует серия из рисунков, то различные этапы обозначаются обычными цифрами.

Списки позиций

Для обозначения различных участков на обзорных рисунках используются красные кружки с цифрой. Эта же цифра приводится в списке позиций с описанием объекта, соответствующего данному рисунку.

Маркированные списки

При перечислении в Руководстве по эксплуатации используется маркированный список.

Пример:

Охлаждающая жидкость

•

Масло для двигателя

•

Продолжение следует

``` Если раздел продолжается на следую-

щем развороте, данный символ расположен справа внизу.

Запись данных

В вашем автомобиле установлены несколько компьютеров, которые непрерывно контролируют и проверяют работу компонентов и действие функций. Некоторые из этих компьютеров могут регистрировать информацию в нормальных условиях эксплуатации, если они обнаруживают ошибку. Кроме этого, информация регистрируется во время столкновения или аварии. Часть регистрируемой информации требуется для того, чтобы при проведении обслуживания и ремонта механики смогли выполнить диагностику и устранить неисправности, а также для того, чтобы действия компания Volvo соответствовали требованиям законодательства и других нормативов. Кроме того, эта информация используется компанией Volvo в исследованиях, направленных на дальнейшее повышение качества и безопасности, так как

позволяет более полно оценить обстоятельства, которые приводят к авариям и травмам людей. Эта информация включает данные о состоянии и действии различных систем и модулей автомобиля, в том числе данные о состоянии двигателя, дроссельной заслонки, рулевого управления, тормозов и других систем. Эта информация может содержать данные о манере управления автомобилем, например, о скорости автомобиля, использовании педали тормоза или газа, углах поворота рулевого колеса, а также о том использовали ли водитель и пассажиры ремни безопасности. Такая информация может по указанным причинам храниться в компьютерах автомобиля в течение определенного времени или как следствие столкновения или аварии. Компания Volvo может хранить информацию столько, сколько необходимо с целью дальнейшего совершенствования и повышения безопасности и качества или столько времени, сколько требуется в соответствии с законодательством или другими нормативными документами, которые компания Volvo должна принимать во внимание.

Компания Volvo не будет способствовать разглашению этой сохраненной информации без вашего согласия. Однако компания Volvo может быть вынуждена предоставить данную информацию в соответствии с тре-

введение

Важная информация

бованиями национального законодательства представителям властей, например, полиции или другим организациям, имеющим право на получение данной информации.

Для считывания и анализа информации, зарегистрированной в компьютерах автомобиля, требуется специализированное оборудование, которое имеется у компании Volvo и в мастерских, связанных с компанией договором. Компания Volvo несет ответственность за то, чтобы информация, получаемая компанией при проведении сервисных и ремонтных работ, хранилась и обрабатывалась надежным способом в соответствии с существующими требованиями законодательства. За дополнительной информацией обращайтесь дилеру Volvo.

Аксессуары и дополнительная оснастка

Неправильное подсоединение или установка дополнительного оборудования могут отрицательно повлиять на электронную систему автомобиля. Некоторые аксессуары функционируют только при условии, что соответствующее программное обеспечение установлено в компьютерной системе Вашего автомобиля. Поэтому перед установкой дополнительных принадлежностей,

подключаемых или влияющих на электрическую систему автомобиля, Volvo рекомендует обязательно обратиться на официальную станцию техобслуживания Volvo.

Смена владельца автомобиля с функцией Volvo On Call*

Volvo On Call – это дополнительный пакет, в который входят услуги по безопасности, поддержке и повышенному комфорту. Если у автомобиля, который подключен к услугам Volvo On Call, происходит смена владельца, очень важно прекратить действие этих услуг с тем, чтобы предыдущий владелец не мог ими пользоваться. Свяжитесь с центром обслуживания, нажав в автомобиле кнопку ON CALL, или обратитесь в официальную мастерскую Volvo. См. также "Изменение кода защиты" в руководстве по эксплуатации Volvo On Call.

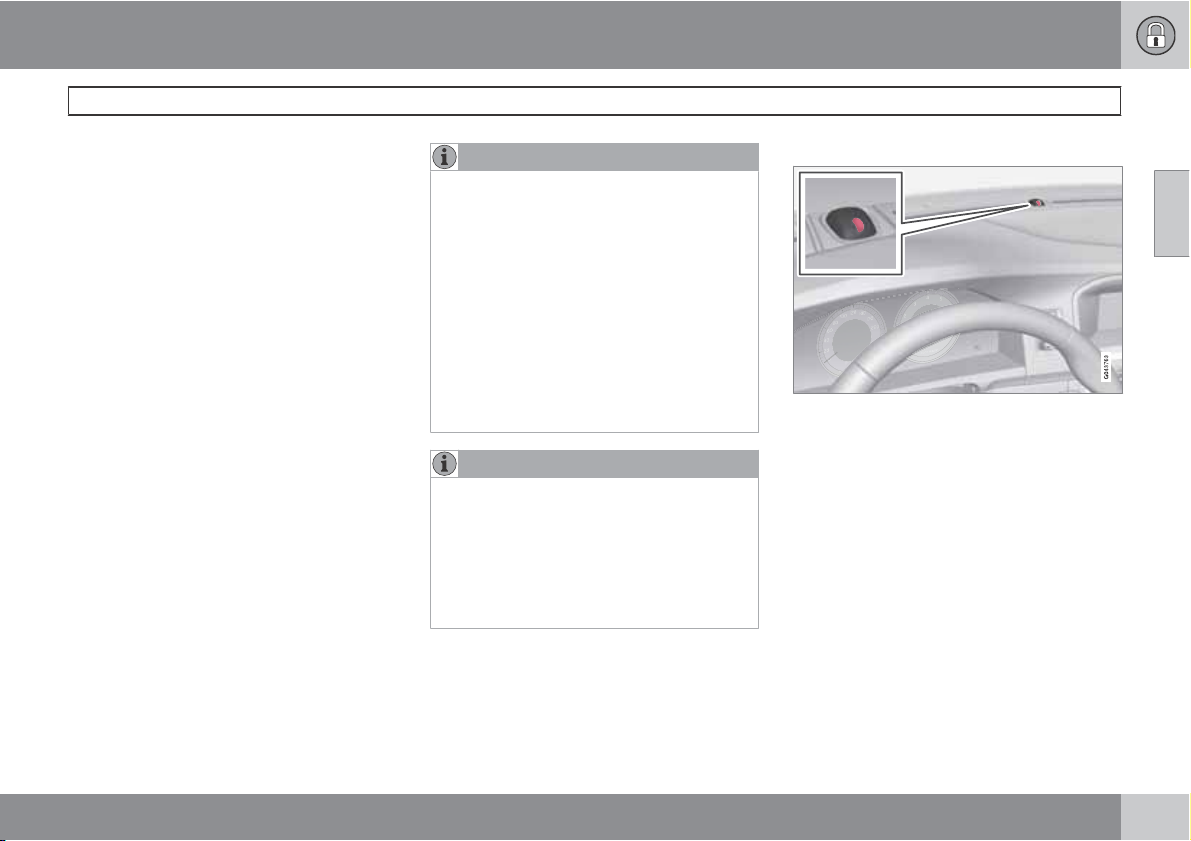

Лазерный датчик

На данном автомобиле установлен датчик лазерного излучения. При обращении с лазерным датчиком необходимо четко выполнять предписанные инструкции.

Приведенные ниже две таблички на английском языке установлены непосредственно на блоке лазерного датчика:

Верхняя табличка на рисунке определяет класс лазерного излучения:

Лазерное излучение – Не смотрите на

•

поток лазерного излучения с использованием оптических приборов – Лазерная продукция класса 1М.

На нижней табличке приводятся физические параметры лазерного излучения:

IEC 60825-1:1993 + A2:2001. Соответ-

•

ствует стандартам FDA (Управление по санитарному надзору за пищевыми продуктами и медикаментами, США) для лазерной продукции за исключением отличий согласно "Уведомлению по лазерному излучению  50" от 26 июля 2001 г..

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

введение

Важная информация

Параметры излучения лазерного датчика

В таблице приводятся точные физические параметры лазерного датчика.

Максимальная энергия импульса

Максимальная средняя выходная мощность

Ширина импульса 33 нс

Расходимость (по горизонтали х по вертикали)

2,64 μДж

45 мВт

28° × 12°

ПРЕДОСТЕРЕЖЕНИЕ

Нарушение данных инструкций может приводить к травме глаз!

Запрещается смотреть в лазерный

•

датчик (испускающий невидимые лазерные лучи) с расстояния менее 100 мм с применением увеличивающей оптики, как например, лупы, микроскопа, объектива или аналогичных оптических приборов.

Проверка, ремонт, демонтаж, регу-

•

лировка и/или замена деталей лазерного датчика может проводиться только уполномоченными мастерскими – мы рекомендуем обращаться на официальные станции техобслуживания Volvo.

Чтобы избежать опасного облучения

•

не проводите процедуры регулировки или обслуживания, не указанные в данном руководстве.

При работе с лазерным датчиком

•

монтер должен следовать специально разработанной для этого информации.

Не демонтируйте лазерный датчик

•

(включая линзы). Согласно стандарту IEC 60825-1 снятый лазерный датчик относится к лазерному классу 3В. Лазерный класс 3В не

безопасен для глаз, и поэтому существует опасность повреждения глаз.

Перед демонтажем лазерного дат-

•

чика с ветрового стекла необходимо сначала отсоединить контакт.

Перед подсоединением контакта

•

необходимо сначала установить лазерный датчик на ветровое стекло.

Лазерный датчик испускает лазер-

•

ные лучи, когда дистанционный ключ находится в положении II даже при неработающем двигателе (положения ключа см. стр. 89).

Дополнительную информацию о лазерном датчике см. стр. 211.

Информация в сети Интернет

На сайте www.volvocars.com можно найти дополнительную информацию о вашем автомобиле.

Экологическая концепция Volvo Car Corporation

введение

Volvo и окружающая среда

G000000

Забота об окружающей среде является одним из основополагающих принципов деятельности всех подразделений Volvo Car Corporation. Мы также верим, что наши клиенты разделяют нашу заботу об окружающей среде.

Ваш автомобиль Volvo отвечает жестким международным стандартам по охране окружающей среды и, кроме того, изготавливается на одном из самых экологически чистых и ресурсосберегающих заводов в мире. Volvo Car Corporation сертифицирован согласно глобальному сертификату ISO, включающему экологический стандарт ISO

14001, в соответствии с которым действуют все наши заводы и большинство других наших подразделений. Мы требуем также, чтобы и наши партнеры систематически занимались вопросами охраны окружающей среды.

Расход топлива

Все автомобили Volvo конкурентоспособны в отношении расхода топлива в соответствующих классах. Чем меньше расход топлива, тем ниже в общем случае уровень выбросов двуокиси углерода — газа, создающего парниковый эффект.

Расход топлива зависит от водителя. С дополнительной информацией можно ознакомиться в рубрике Охрана окружающей

среды, расположенной ниже.

Эффективная очистка отработавших газов

Ваш автомобиль Volvo изготовлен в соответствии с концепцией "Чистота внутри и снаружи" – концепция, которая предусматривает как чистую среду в салоне, так и высокую степень очистки отработанных газов. Во многих случаях уровень выбросов отработанных газов намного ниже действующих нормативов.

введение

Volvo и окружающая среда

Чистый воздух в салоне

Фильтр в салоне препятствует проникновению в салон пыли и пыльцы через воздухозаборник.

Совершенная система контроля качества воздуха IAQS* (Interior Air Quality System), следит за тем, чтобы воздух, поступающий в салон, был чище, чем снаружи в транспортном потоке.

Система состоит из электронного датчика и угольного фильтра. Поступающий воздух постоянно контролируется, и воздухозаборник закрывается при повышенном содержании некоторых вредных для здоровья газов, например, оксида углерода. Подобная ситуация может встречаться, например, в плотном транспортном потоке, пробках или туннелях.

Угольный фильтр препятствует поступлению оксидов азота, приповерхностного озона и углеводородов.

Интерьер

В салоне Volvo создается уютная и приятная атмосфера даже для страдающих контактной аллергией и астмой. Особое внимание уделено выбору экологически безопасных материалов.

Станции техобслуживания Volvo и экология

Регулярное обслуживание создает условия для увеличения срока службы автомобиля с сохранением низкого расхода топлива. Это способствует сохранению более чистой окружающей среды. Ваш автомобиль становится частью нашей системы, если Вы доверяете мастерским Volvo проводить сервис и обслуживание автомобиля. Volvo уделяет внимание организации помещений в наших мастерских с целью предотвращения проливов и выбросов в окружающую среду. Персонал наших станций техобслуживания обладает необходимыми знаниями и оборудованием, что гарантирует максимальную экологическую безопасность.

Охрана окружающей среды

Вы можете внести свой вклад в охрану окружающей среды – ниже вы найдете несколько советов:

Не допускайте работы двигателя на

•

холостых оборотах – выключайте двигатель при длительном ожидании. Выполняйте местные предписания.

Экономичное вождение – означает

•

предвидение дорожной ситуации. Выполняйте сервисные и профилакти-

•

ческие работы, как указано руководстве по эксплуатации – соблюдайте интер-

валы, рекомендованные в книжке по гарантии и сервису.

Если в автомобиле установлен предва-

•

рительный подогреватель двигателя*, включайте его перед холодным запуском – повышается способность холодного старта и снижается износ в холодную погоду, при этом двигатель быстрее достигает нормальной рабочей температуры, что приводит к снижению расхода топлива и уровня выбросов.

На высокой скорости значительно

•

повышается расход топлива в связи с увеличением сопротивления воздуха – при удвоении скорости сопротивление воздуха увеличивается в 4 раза.

Утилизируйте опасные для окружающей

•

среды отходы, например, батарейки и масло, экологически безопасным способом. В случае сомнений проконсультируйтесь в мастерской о способе утилизации таких отходов – мы рекомендуем официальную станцию техобслуживания Volvo.

Следуя этим советам, вы экономите деньги, сохраняете ресурсы планеты и продлеваете срок службы автомобиля. Детальную информацию и ряд других советов можно найти на стр. 302 и 401.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Утилизация

Утилизация автомобиля по оптимальной схеме с учетом экологических требований – один из важных аспектов деятельности Volvo по охране окружающей среды. Восстановлению подлежит практически весь автомобиль. Поэтому мы просим последнего владельца автомобиля обратиться к дилеру, который укажет организацию, имеющую сертификат/разрешение на проведение работ по утилизации.

Руководство по эксплуатации и окружающая среда

Символ Forest Stewardship Councilуказывает на то, что источником бумажной массы, использованной для публикации данного издания, послужили леса, сертифицированные FSC источники.



, или другие контролируемые

введение

Volvo и окружающая среда

Ремни безопасности ............................................................................ 16

Подушки безопасности......................................................................... 20

Активирование/отключение подушки безопасности*........................ 23

Боковая подушка безопасности (SIPS-bag) ....................................... 26

Надувной занавес (IC) .......................................................................... 28

WHIPS .................................................................................................... 29

Когда срабатывают системы .............................................................. 31

Аварийный режим................................................................................. 33

Безопасность детей.............................................................................. 34

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

БЕЗОПАСНОСТЬ

01 Безопасность

Ремни безопасности

Общая информация

Если не пристегнуть ремень безопасности, резкое торможение может иметь серьезные последствия. Поэтому проверьте, чтобы все пассажиры пристегнули ремни безопасности.

Для того чтобы ремень безопасности обеспечивал максимальную защиту, необходимо, чтобы он плотно прилегал к телу. Не отклоняйте спинку сидения слишком далеко назад. Ремень безопасности рассчитан так, чтобы обеспечивать защиту при нормальном положении спинки.

Пристегивание ремня безопасности

Медленно вытяните ремень и застегните его, вставив язычок в замок ремня. Громкий щелчок указывает на фиксацию ремня.

Правильное положение ремня безопасности.

Неправильное положение ремня безопасности. Ремень должен плотно прилегать к плечу.

Регулировка направляющей ремня безопасности по высоте. Нажмите кнопку и переместите направляющую по высоте. Установите

01 Безопасность

направляющую как можно выше, но так, чтобы ремень не касался шеи.

На заднем сидении определенный язычок подходит только к соответствующему

замку

Отстегивание ремня безопасности

Нажмите на красную кнопку в замке и дайте катушке втянуть ремень. Если ремень не втянулся полностью, подайте его вручную, чтобы он не провисал.

Ремень безопасности блокируется и не вытягивается:

если вытягивать его резко

•

во время торможения и ускорения

•

если автомобиль сильно наклонен.

•

Всегда помните следующее:

нельзя использовать застежки и т.п.,

•

мешающие нормальному прилеганию ремня безопасности

необходимо следить, чтобы ремень

•

безопасности не был перекручен и не зацепился за что-либо

набедренная часть ремня должна рас-

•

полагаться низко (не на животе) необходимо натянуть набедренную

•

ленту по бедрам, протянув диагональную ленту ремня вверх к плечу.

ПРЕДОСТЕРЕЖЕНИЕ

Ремень безопасности и подушка безопасности срабатывают согласованно. Если ремень безопасности не пристегнут или используется неправильно, это может снизить защитные свойства надувной подушки безопасности в случае столкновения.

ПРЕДОСТЕРЕЖЕНИЕ

Каждый ремень безопасности рассчитан только на одного человека.

Ремни безопасности

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается самостоятельно вносить изменения или проводить ремонт ремня безопасности. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

Если ремень безопасности подвергался сильным перегрузкам, например, во время столкновения, замене подлежит весь ремень. Даже если ремень безопасности выглядит неповрежденным, его защитные свойства могут быть частично утрачены. Заменяйте также изношенный или поврежденный ремень безопасности. Новый ремень безопасности должен быть одобрен и предназначен для установки на то же место, что и заменяемый.

Некоторые рынки.

01 Безопасность

Ремни безопасности

Ремни безопасности и беременность

Следует обязательно пользоваться ремнем безопасности во время беременности, при это очень важно использовать его правильно. Ремень безопасности должен плотно прилегать к плечу, а диагональная часть ремня должна располагаться посередине на груди и сбоку живота.

Набедренная часть ремня безопасности должна плоско лежать на бедрах как можно ниже под животом. Не допускайте, – чтобы она скользила вверх по животу. Необходимо, чтобы ремень безопасности плотно прилегал к телу, не провисая. Следите также за тем, чтобы ремень безопасности не был перекручен.

Вследствие того, что беременность изменяет фигуру спереди, беременным водителям следует регулировать кресло и рулевое колесо с тем, чтобы не терять возможность управлять автомобилем (это означает, что водитель должен легко доставать рулевое колесо и ножные педали). Следует устанавливать максимальное расстояние между животом и рулевым колесом.

Напоминание о ремне безопасности

G020998

Напоминание пассажирам, не пристегнутым ремнями безопасности, подается в виде звукового и светового сигнала. Звуковое напоминание зависит от скорости, а иногда подается по времени. Световое напоминание расположено в потолочной консоли и в комбинированном приборе.

На детские кресла действие системы напоминания о ремне безопасности не распространяется.

Заднее сиденье

Напоминание о ремне безопасности на заднем сидении включает две составляющие функции:

Информирует о том, какие ремни безо-

•

пасности используются на заднем сидении. При использовании ремней безопасности или если открывается одна из задних дверей, на информационном дисплее появления сообщение. Сообщение удаляется автоматически прим. через 30 секунд после начала движения или после нажатия кнопки READ на рычаге указателей поворотов.

Напоминает о том, что во время движе-

•

ния отстегнут один из ремней безопасности на заднем сидении. Напоминание

G017726

поступает в виде сообщения на информационном дисплее в сочетании со звуковым и световым сигналом. Напоминание аннулируется, если ремень безопасности вновь пристегивается, но может также подтверждаться вручную нажатием кнопки READ.

К сообщению на информационном дисплее, показывающему, какие ремни безопасности используются, имеется постоянный доступ.

01 Безопасность

Чтобы просмотреть сохраненные сообщения, нажмите клавишу READ.

Некоторые рынки

Напоминание водителю и пассажиру на переднем сидении, не пристегнутому ремнем безопасности, подается в виде звукового и светового сигнала. На низкой скорости звуковое напоминание подается первые 6 секунд.

Натяжитель ремня безопасности

Все ремни безопасности оснащены преднатяжителем ремня. Механизм в преднатяжителе ремня натягивает ремень безопасности при достаточно сильном столкновении. При этом ремень безопасности более эффективно удерживает пассажира.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается застегивать язычок ремня безопасности пассажира в замок на стороне водителя. Следите за тем, чтобы застегивать язычок ремня безопасности в замок с соответствующей стороны. Берегите от повреждений ремни безопасности и не вставляйте посторонние предметы в замок ремня. В этом случае при столкновении возможны отклонения в функционировании ремней безопасности и замков. Опасность серьезных травм.

Ремни безопасности

01 Безопасность

Подушки безопасности

Предупреждающий символ в комбинированном приборе

Предупреждающий символ в комбинированном приборе включается, когда дистанционный ключ находится в положении II или III. Этот символ гаснет прим. через 6 секунд, если система надувных подушек безопасности исправна.

ПРЕДОСТЕРЕЖЕНИЕ

Если предупреждающий символ системы подушек безопасности продолжает гореть или включается во время движения, это свидетельствует о неправильном функционировании системы подушек безопасности. Символ указывает на неисправность в системе ремней безопасности, SIPS, в системе IC или другую неисправность системы. Volvo рекомендует без промедления обратиться на официальную станцию техобслуживания Volvo.

Если это необходимо, то одновременно с предупреждающим символом на информационном дисплее появляется сообщение. Если предупреждающий символ неисправен, загорается предупреждающий треугольник, и на дисплее появляется

Возд.подуш. SRS Требует обслуж или Возд.подуш. SRS Треб.сроч.обслуж.

Volvo рекомендует незамедлительно обратиться на официальную станцию техобслуживания Volvo.

Система подушек безопасности

Система подушек безопасности, автомобиль с левосторонним управлением.

Система подушек безопасности, автомобиль с правосторонним управлением.

G018665

G018666

01 Безопасность

Система состоит из подушек безопасности и датчиков. Датчики реагируют на достаточно сильное столкновение, и подушка/ подушки безопасностинадуваются, одновременно нагреваясь при этом. Для амортизации удара подушка безопасности выпускает воздух при сжатии. При этом в салоне появляется небольшое количество дыма, что абсолютно нормально. Весь процесс, включая надувание и сдувание подушки безопасности, происходит в десятые доли секунды.

ПРЕДОСТЕРЕЖЕНИЕ

Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo для проведения ремонта. Неправильное обращение с системой подушек безопасности может привести к неправильному функционированию и как следствие тяжелым травмам.

ВНИМАНИЕ

Датчики срабатывают по-разному в зависимости от силы столкновения и от того, пристегнут ли ремень безопасности водителя или пассажира на переднем сидении соответственно.

При столкновении возможны ситуации, когда срабатывает только одна подушка безопасности (или ни одной). Система подушек безопасности распознает силу, приложенную к автомобилю при столкновении, и реагирует на это срабатыванием одной или нескольких надувных подушек безопасности.

Мощность подушек безопасности также согласовывается с силой, приложенной к автомобилю при столкновении.

Подушки безопасности

Расположение подушки безопасности на стороне пассажира в автомобиле с левосторонним управлением.

Расположение подушки безопасности на стороне пассажира в автомобиле с правосторонним управлением.

01 Безопасность

Подушки безопасности

Подушка безопасности на стороне водителя

В качестве дополнения к ремню безопасности на стороне водителя автомобиль оснащен подушкой безопасности. Kоторая в сложенном виде смонтирована в центре рулевого колеса. Такое рулевое колесо имеет маркировку AIRBAG.

ПРЕДОСТЕРЕЖЕНИЕ

Подушка безопасности на стороне пассажира

В качестве дополнения к ремню безопасности на стороне пассажира автомобиль оснащен подушкой безопасности. Kоторая сложена в отделении над перчаточным ящиком. Такая панель имеет маркировку

AIRBAG.

ПРЕДОСТЕРЕЖЕНИЕ

Для максимальной травмобезопасности при срабатывании надувной подушки безопасности пассажир должен сидеть как можно прямее, его ноги должны стоять на полу, а спина опираться на спинку кресла. Ремень безопасности должен быть натянут и пристегнут.

ПРЕДОСТЕРЕЖЕНИЕ

Не кладите какие-либо предметы перед или на приборной панели там, где находится надувная подушка безопасности пассажира.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается перевозить ребенка в детском кресле или опорной подушке на переднем сиденье, если подушка безопасности активирована.

Не разрешайте никому стоять или сидеть перед креслом пассажира.

На переднем сиденье запрещено находиться пассажирам ростом менее 140 см, если подушка безопасности активирована.

Нарушение вышеперечисленных правил может быть опасно для жизни.

01 Безопасность

Отключение с помощью автомобильного ключа – PACOS*

Общая информация

Подушку безопасности пассажира на переднем сидении можно отключить, если автомобиль оснащен переключателем PACOS (Passenger Airbag Cut Off Switch). Информацию о включении/отключении подушки см. в разделе Активирование/ отключение.

Отключение с помощью автомобильного ключа/ переключатель

Переключатель подушки безопасности пассажира (PACOS) расположен в торце приборной панели на стороне пассажира и доступен, когда дверь открыта (см. далее в разделе "Активирование/отключение").

Контролируйте правильное положение переключателя. Для изменения положения переключателя Volvo рекомендует пользоваться вставным плоским ключом дистанционного ключа.

Информацию о плоском ключе, см. стр. 55.

Активирование/отключение подушки безопасности*

ПРЕДОСТЕРЕЖЕНИЕ

Нарушение вышеперечисленных правил может быть опасно для жизни пассажиров.

ПРЕДОСТЕРЕЖЕНИЕ

Если в автомобиле установлена подушка безопасности для пассажира на переднем сиденье, но отсутствует переключатель PACOS (Passenger Airbag Cut Off Switch), эта подушка безопасности активирована всегда.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещено сажать детей в детское кресло или на опорную подушку на переднем сиденье, если надувная подушка безопасности активирована и

горит символ соли. Нарушение вышеуказанного правила может быть опасно для жизни ребенка.

в потолочной кон-

ПРЕДОСТЕРЕЖЕНИЕ

Не разрешайте занимать место пассажира, если сообщение в потолочной консоли (см. стр. 24) указывает, что подушка безопасности отключена, и одновременно с этим в комбинированном приборе появляется предупреждающий символ системы подушек безопасности Airbag. Это указывает на наличие серьезной неисправности. Без промедления обратитесь в мастерскую. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

Активирование/отключение

Расположение переключателя.

Подушка безопасности активирована. Если переключатель находится в этом положении, пассажир ростом выше 140 см может сидеть на переднем

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

Активирование/отключение подушки безопасности*

кресле, а ребенок в детском кресле и на опорной подушке никогда не должен сидеть на этом месте.

Подушка безопасности отключена. Если переключатель находится в этом положении, ребенок в детском кресле или на опорной подушке может сидеть на месте пассажира на переднем сидении, а пассажирам ростом выше 140 см запрещается занимать это место.

ПРЕДОСТЕРЕЖЕНИЕ

Активированная подушка безопасности (место пассажира):

Запрещается перевозить ребенка в детском кресле или опорной подушке на переднем сиденье пассажира при активированной подушке безопасности. Это относится ко всем лицам ростом менее 140 см.

Отключенная подушка безопасности

(место пассажира): Пассажирам ростом выше 140 см запре-

щается находиться на переднем сидении, если подушка безопасности отключена.

Нарушение вышеперечисленных правил может быть опасно для жизни.

Сообщения

Индикация, указывающая, что подушка безопасности на стороне пассажира отключена.

Текстовое сообщение и символ в потолочной консоли указывают, что подушка безопасности пассажира на переднем сидении отключена (см. предыдущий рисунок).

G017800

G017724

Индикация, которая указывает, что подушка безопасности на стороне пассажира активирована.

Предупреждающий символ в потолочной консоли указывает, что подушка безопасности переднего пассажира активирована (см. предыдущий рисунок).

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

ВНИМАНИЕ

Когда дистанционный ключ находится в положении II или III, в комбинированном приборе в течение прим. 6 секунд показывается предупреждающий символ подушки безопасности (см. стр. 20).

Затем включается индикация в потолочной консоли, которая показывает, что подушка безопасности пассажира исправна. Дополнительную информацию о различных положениях дистанционного ключа см. стр. 89.

Активирование/отключение подушки безопасности*

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

Боковая подушка безопасности (SIPS-bag)

Боковая подушка безопасности

При боковом столкновении SIPS (Side Impact Protection System) направляет большую часть силы удара на балки, стойки, пол, крышу и другие элементы кузова автомобиля. Боковые подушки безопасности на стороне водителя и пассажира защищают грудь и бедра и являются важным элементом системы SIPS.

Система SIPS-bag состоит из двух основных частей: боковой подушки безопасности и датчиков. Боковая подушка безопасности смонтирована на раме спинки переднего сидения.

ПРЕДОСТЕРЕЖЕНИЕ

Volvo рекомендует проводить

•

ремонт только на официальной станции техобслуживания Volvo. Неправильное обращение с системой боковых подушек SIPS может привести к неправильному функционированию и как следствие тяжелым травмам.

Между внешней боковой поверхно-

•

стью сиденья и панелью двери не должны находиться посторонние

G032949

предметы, так как эта зона находится в пределах досягаемости боковой подушки безопасности.

Volvo рекомендует использовать

•

только чехлы, одобренные для использования Volvo. Другие чехлы могут помешать функционированию боковых подушек безопасности.

Боковая подушка безопасности

•

является дополнением к ремню безопасности. Обязательно пристегивайтесь ремнем безопасности.

Детское кресло и боковая подушка безопасности

Боковая подушка безопасности не снижает защитные свойства автомобиля в отноше-

нии детского кресла или детской опорной подушки.

Детское кресло/опорная подушка может размещаться на переднем сиденье только, если автомобиль не оборудован активируе-

подушкой безопасности на стороне

мой пассажира.

Расположение

Место водителя, автомобиль с левосторонним управлением.

Информацию об активировании/отключении подушки безопасности см. стр. 23.

01 Безопасность

Место пассажира, автомобиль с левосторонним управлением.

Система подушек SIPS состоит из боковых подушек безопасности и датчиков. При достаточно сильном столкновении датчики реагируют, и боковая подушка надувается. Боковая подушка безопасности надувается между пассажиром и дверной панелью и тем самым гасит силу удара, направленную на пассажира, в момент столкновения. Когда в момент удара подушка сдавливается, она сдувается. Обычно боковая подушка безопасности срабатывает только на стороне удара.

Боковая подушка безопасности (SIPS-bag)

01 Безопасность

Надувной занавес (IC)

Назначение

Надувной занавес IC (Inflatable Curtain) является составной частью SIPS и подушек безопасности. Он смонтирован в облицовке потолка вдоль боковин автомобиля и защищает пассажиров на внешних местах в автомобиле. При достаточно сильном столкновении датчики реагируют, и занавес надувается. Надувной занавес помогает во время столкновения защитить голову водителя и пассажиров от ударов о внутренние поверхности автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается вешать или крепить посторонние предметы за ручки, расположенные в потолке. Крючок предназначен только для легкой верхней одежды (а не для тяжелых предметов типа зонтов).

Не прикручивайте и не крепите посторонние предметы на потолке, дверных стойках или боковых панелях автомобиля. Надувной занавес может потерять свои защитные свойства. Volvo рекомендует использовать только оригинальные детали Volvo, одобренные для установки в этих зонах.

ПРЕДОСТЕРЕЖЕНИЕ

Груз в автомобиле должен располагаться на 50 мм ниже верхнего края стекол в дверях. В противном случае может пропасть защитный эффект надувного занавеса, спрятанного за обшивкой потолка автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Надувной занавес является дополнением к ремню безопасности.

Обязательно пристегивайтесь ремнем безопасности.

01 Безопасность

Защита от плетевых травм шеи – WHIPS

Система WHIPS (Whiplash Protection System) состоит из энергопоглощающей спинки и специально модернизированного для данной системы подголовника в передних сидениях. Система активируется в момент удара сзади, и ее срабатывание зависит от угла удара, скорости и вида транспортного средства, нанесшего удар.

ПРЕДОСТЕРЕЖЕНИЕ

Система WHIPS является дополнением к ремню безопасности. Обязательно пристегивайтесь ремнем безопасности.

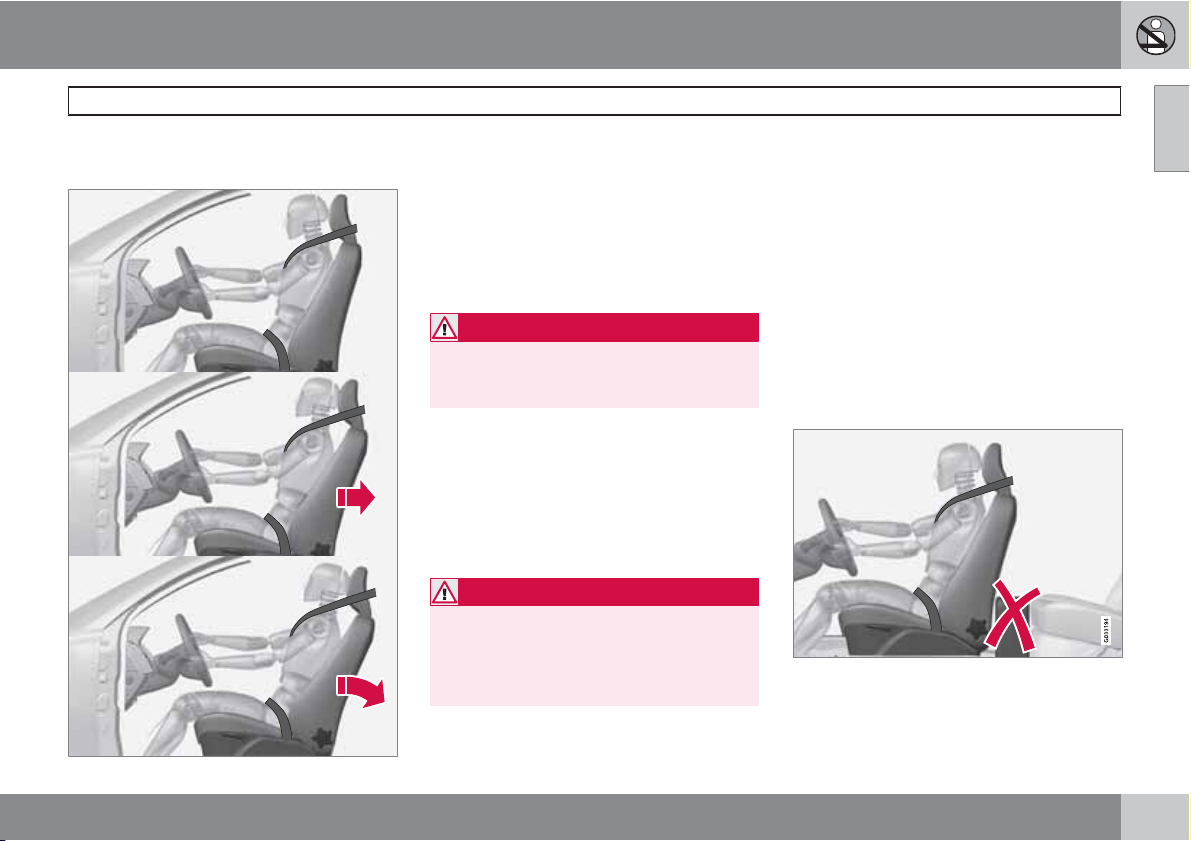

Функции кресла

При активировании системы WHIPS спинки передних кресел откидываются назад, изменяя положение водителя и пассажира на переднем сиденье. Это снижает опасность повреждения шейных позвонков при резком ударе, т.н. плетевых травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается самостоятельно вносить изменения или проводить ремонт кресла или системы WHIPS. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

WHIPS

Система WHIPS и детское кресло/ опорная подушка

Система WHIPS не снижает защитные свойства детского кресла или детской опорной подушки.

Правильная посадка

Максимальная защита водителя и пассажира на переднем сиденье обеспечивается, когда они сидят посередине своих сидений с минимальным расстоянием между головой и подголовником.

Не создавайте помех для функционирования системы WHIPS

Не размещайте посторонние предметы на полу за креслом водителя/пассажира, так как они могут препятствовать правильному функционированию системы WHIPS.

01 Безопасность

WHIPS

ПРЕДОСТЕРЕЖЕНИЕ

Не кладите коробки и другой аналогичный багаж так, чтобы он оказался зажатым между подушкой заднего сидения и спинкой переднего сидения. Не создавайте помех функционированию системы WHIPS.

Не размещайте посторонние предметы на заднем сидении, так как они могут препятствовать правильному функционированию системы WHIPS.

ПРЕДОСТЕРЕЖЕНИЕ

Если спинка заднего сидения опущена вниз, следует переместить переднее кресло вперед так, чтобы оно не соприкасалось с опущенной спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Если кресло подвергалось сильным перегрузкам, например, при наезде сзади, необходимо проверить работу системы WHIPS. Volvo рекомендует провести проверку на официальной станции техобслуживания Volvo.

Даже если кресло не имеет видимых повреждений, защитные свойства системы WHIPS могут быть частично утрачены.

Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo для проверки системы даже при незначительных наездах сзади.

01 Безопасность

Когда срабатывают системы

Система Активиро-

вание

Преднатяжитель ремня безопасности, передние сидения

Преднатяжители ремней безопасности задних сидений

Надувные подушки безопасности SRS

Боковые подушки безопасности SIPS

При фронтальном и/или боковом столкновении и/или наезде, а также перевороте

При фронтальном столкновении и перевороте

При фронтальном столкнове-

нии

При боковом столкновении

Система Активиро-

вание

Надувной занавес IC При боковом

Защита от травм шеи WHIPS

В результате столкновения автомобиль может быть сильно деформирован, но подушки безопасности при этом могут не срабатывать. На способ активирования различных систем безопасности автомобиля влияют ряд факторов, как, например, жесткость и вес объекта столкновения, скорость автомобиля, угол, под которым произошло столкновение и пр.

Если подушки безопасности сработали, рекомендуется следующее:

Доставка автомобиля. Volvo рекомен-

•

дует доставить автомобиль на официальную станцию техобслуживания Volvo. Запрещается управлять автомобилем со сработавшими подушками безопасности.

Volvo рекомендует доверить официаль-

•

ной станции техобслуживания Volvo

столкновении, перевороте и если фронтальное столкновение происходит под некоторым углом

При наезде сзади

Когда срабатывают системы

замену компонентов в системах безопасности автомобиля.

Обязательно обратитесь к врачу.

•

ВНИМАНИЕ

Активирование системы SRS, SIPS, IC и ремней безопасности во время столкновения происходит только однократно.

ПРЕДОСТЕРЕЖЕНИЕ

Модуль управления системами подушек безопасности расположен в центральной консоли. Если центральная консоль окажется погруженной в воду или другую жидкость, отсоедините провода аккумуляторной батареи. Не запускайте двигатель, так как могут сработать подушки безопасности. Доставка автомобиля. Volvo рекомендует доставить автомобиль на официальную станцию техобслуживания Volvo.

01 Безопасность

Когда срабатывают системы

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается управлять автомобилем со сработавшими подушками безопасности. Это может затруднить управление автомобилем. Другие системы защиты также могут быть повреждены. Интенсивное задымление и запыление во время срабатывания подушек безопасности может вызвать раздражение/ травмы глаз и кожи. При раздражении промойте холодной водой. Быстрое срабатывание подушек безопасности в сочетании с материалом подушек может также вызвать ожоги кожи и раздражение вследствие трения.

01 Безопасность

Вождение после столкновения

Если автомобиль участвовал в столкновении, на информационном дисплее может появиться текст

руководство

функции автомобиля выполняются в полном объеме. Режим безопасности это защита, которая задействуется, когда во время столкновения могли быть повреждены важные функции автомобиля, например, топливопроводы, датчики одной из систем защиты или система тормозов.

Аварийный режим См.

. Это означает, что не все

Попытка пуска двигателя

Сначала убедитесь, что из автомобиля не вытекает топливо. Запах топлива также не допускается.

Если все выглядит нормально, то после проверки отсутствия утечки топлива можно попытаться завести двигатель.

Выньте из замка дистанционный ключ и откройте дверь водителя. Если после этого появляется сообщение о том, что зажигание включено, нажмите кнопку пуска. Затем закройте дверь и вставьте в замок дистанционный ключ. После этого электронные системы автомобиля попытаются восстановить нормальный режим работы. После этого попытайтесь запустить двигатель.

Если сообщение

руководство

билем запрещается управлять или буксировать; его необходимо эвакуировать. Скрытые повреждения могут препятствовать управлению автомобилем во время движения, даже если Вам кажется, что автомобиль не потерял управление.

Аварийный режим См.

остается на дисплее, автомо-

Перемещение

Если Normal mode показывается после

Аварийный режим См.

сброса

руководство

рожно убрать с проезжей части. Не перемещайте автомобиль дальше, чем это необходимо.

, автомобиль можно осто-

Аварийный режим

ПРЕДОСТЕРЕЖЕНИЕ

Не пытайтесь самостоятельно ремонтировать автомобиль или возвращать электронику в исходное положение после регистрации аварийного режима. Это может привести к травмам или неправильной работе систем автомобиля. Volvo рекомендует доверить официальной станции техобслуживания Volvo провести проверку и возврат автомобиля в нормальный режим работы после того, как было показано сообщение

Аварийный режим См.

руководство

ПРЕДОСТЕРЕЖЕНИЕ

Ни при каких обстоятельствах не пытайтесь запустить двигатель при появлении сообщения

руководство

топлива. Без промедления покиньте автомобиль.

ПРЕДОСТЕРЕЖЕНИЕ

Если автомобиль остается в аварийном режиме, его запрещается буксировать. Его следует эвакуировать с места аварии. Volvo рекомендует доставить автомобиль на официальную станцию техобслуживания Volvo.

Аварийный режим См.

, если вы чувствуете запах

01 Безопасность

Безопасность детей

Дети должны сидеть так, чтобы им было удобно и безопасно

Volvo рекомендует перевозить детей в повернутом назад детском кресле как можно дольше, пока они не достигнут возраста как минимум 3-4 лет, а затем в повернутой по ходу движения детской опорной подушке/кресле до 10-летнего возраста.

Место ребенка в автомобиле и необходимое оборудование выбирается в зависимости от веса и роста ребенка; подробную информацию см. стр. 36.

ВНИМАНИЕ

В разных странах существуют разные правила, регламентирующие размещение ребенка в автомобиле. Ознакомьтесь с действующими правилами.

Дети любого возраста и роста должны всегда сидеть в автомобиле правильно пристегнутыми. Ребенок, ни при каких обстоятельствах не должен сидеть на коленях пассажира.

Volvo использует оборудование для обеспечения безопасности детей (детские кресла, опорные подушки и крепежные устройства), разработанное специально для вашего

автомобиля. Если вы используете оборудование Volvo для безопасности детей, то вы можете быть абсолютно уверены в том, что дети надежно защищены в автомобиле, а также что простое в использовании оборудование монтируется правильно.

ВНИМАНИЕ

С вопросами по монтажу оборудования для безопасности детей обращайтесь к его изготовителю за более четкими инструкциями.

Детские кресла

Детское кресло и надувная подушка безопасности несовместимы.

ВНИМАНИЕ

При использовании изделий для безопасности детей необходимо ознакомиться с прилагаемыми инструкциями по монтажу.

Не закрепляйте крепежные ленты детского кресла на штоке продольного перемещения кресла, пружинах или различных направляющих и балках под сидением. Острые края могут повредить крепежные ленты.

Для правильной установки ознакомьтесь с инструкциями по монтажу детского кресла.

Местоположение детских кресел

Следует размещать:

детское кресло/опорную подушку на

•

кресле пассажира, если на месте пассажира отсутствует активированная подушка безопасности

одно или несколько детских кресел/

•

опорных подушек на заднем сидении.

Детские кресла/опорные подушки должны устанавливаться только на заднее сидение,

G020739

если подушка безопасности на стороне пассажира активирована. Если ребенок находится на месте пассажира, то, когда

Информацию об активированной/отключенной подушке безопасности см. стр. 23.

01 Безопасность

подушка безопасности надувается, он может получить серьезные травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается сажать детей в детское кресло или опорную подушку на переднем сидении, если надувная подушка безопасности (SRS) активирована.

На переднем сиденье запрещено находиться пассажирам ростом менее 140 см, если подушка безопасности (SRS) активирована.

Нарушение вышеперечисленных правил может быть опасно для жизни.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать детские опорные подушки/детские кресла, оснащенные стальными скобами или другими элементами, которые могут соприкасаться с кнопкой замка ремня безопасности, так как это может привести к случайному открытию замка ремня.

Следите за тем, чтобы верхняя часть детского кресла не опиралась на ветровое стекло.

Безопасность детей

Табличка с информацией о подушке безопасности

Табличка расположена в торце приборной панели на стороне пассажира, см. рисунок на стр. 23.

01 Безопасность

Безопасность детей

Рекомендуемое детское защитное оборудование

Вес Переднее сидение (с отключен-

ной подушкой безопасности)

Группа 0 макс. 10 кг

Группа 0+ макс. 13 кг

Младенческая вставка Volvo (Volvo Infant Seat) – Повернутое назад детское защитное кресло, крепится с помощью ремня безопасности автомобиля.

Тип разрешения: E1 04301146 (U)

Детские кресла соответствуют в целом нормативным требованиям.

(U)

Внешние места заднего сидения Среднее место заднего

сидения

Младенческая вставка Volvo (Volvo Infant Seat) – Повернутое назад детское защитное кресло, крепится с помощью системы ISOFIX.

Тип разрешения: E5 04301146 (L)

Тип разрешения: E1 04301146 (U)

Детские кресла соответствуют в целом нормативным требованиям.

(U)

Тип разрешения: E1 04301146 (U)

Детские кресла соответствуют в целом нормативным требованиям.

(U)

В отношении другого оборудования для защиты детей Ваш автомобиль должен быть включен в соответствующий перечень производителя или соответствовать в целом нормативным требованиям ECE R44.

01 Безопасность

Вес Переднее сидение (с отключен-

ной подушкой безопасности)

Группа 1 9-18 кг

Повернутое назад/вращаемое детское кресло Volvo (Volvo Convertible Child Seat) – Повернутое назад детское защитное кресло, крепится с помощью ремня безопасности автомобиля и крепежной ленты.

Тип разрешения: E5 04192 (L)

Детские кресла соответствуют в целом нормативным требованиям.

(U)

Безопасность детей

Внешние места заднего сидения Среднее место заднего

Тип разрешения: E5 04192 (L)

Детские кресла соответствуют в целом нормативным требованиям.

(U)

сидения

Детские кресла соответствуют в целом нормативным требованиям.

(U)

01 Безопасность

Безопасность детей

Вес Переднее сидение (с отключен-

Группа 2 15-25 кг

ной подушкой безопасности)

Тип разрешения: E5 04192 (L)

Повернутое назад/вращаемое детское кресло Volvo (Volvo Convertible Child Seat) – Повернутое по ходу движения детское защитное кресло, крепится с помощью ремня автомобиля.

Тип разрешения: E5 04191 (L)

Внешние места заднего сидения Среднее место заднего

сидения

Тип разрешения: E5 04192 (L)

Тип разрешения: E5 04191 (L)

01 Безопасность

Безопасность детей

Вес Переднее сидение (с отключен-

ной подушкой безопасности)

Группа 2/3 15-36 кг

L: Подходит для определенных средств защиты детей. Это могут быть средства защиты, предназначенные для определенной модели автомобиля, категории ограниченного действия или полууниверсальные средства.

U: Подходит для одобренных в целом средств для защиты детей в данном весовом классе. UF: Подходит для устанавливаемых по ходу движения одобренных в целом средств для защиты детей в данном весовом классе. B: Встроенные средства для защиты детей, одобренные в данном весовом классе.

Фиксируемая ремнем опорная подушка со спинкой (Volvo Booster Seat with backrest).

Тип разрешения: E1 04301169 (UF)

Опорная подушка с/без спинки (Booster Cushion with and without backrest).

Тип разрешения: E5 03139 (UF)

Внешние места заднего сидения Среднее место заднего

сидения

Фиксируемая ремнем опорная подушка со спинкой (Volvo Booster Seat with backrest).

Тип разрешения: E1 04301169 (UF)

Опорная подушка с/без спинки (Booster Cushion with and without backrest).

Тип разрешения: E5 03139 (UF)

Встроенная фиксируемая ремнем опорная подушка (Integrated Booster Cushion) – опция, устанавливаемая на заводе-изготовителе.

Тип разрешения: E5 04189 (В)

Фиксируемая ремнем опорная подушка со спинкой (Volvo Booster Seat with backrest).

Тип разрешения: E1 04301169 (UF)

Опорная подушка с/без спинки (Booster Cushion with and without backrest).

Тип разрешения: E5 03139 (UF)

01 Безопасность

Безопасность детей

Интегрированные двухуровневые фиксируемые ремнем опорные подушки*

Правильное положение: ремень должен лежать на внутренней части плеча.

Неправильное положение: подголовник должен находиться на уровне головы, а ремень не должен лежать ниже плеча.

Интегрированные двухуровневые фиксируемые ремнем опорные подушки сконструированы специально для обеспечения безопасности детей. В комбинации с ремнем безопасности они одобрены для детей весом от 15 до 36 кг и ростом не ниже 95 см.

Перед началом поездки проверьте:

что встроенная двухуровневая опорная

•

подушка установлена правильно (см. таблицу ниже) и зафиксирована

что ремень безопасности плотно приле-

•

гает к телу ребенка, не провисает и не перевернут

что ремень безопасности не лежит на

•

горле ребенка или ниже плеча (см. предыдущие рисунки)

что для наилучшей защиты набедренная

•

часть ремня безопасности расположена низко на бедрах.

Уровень 1 Уровень 2

Вес 22-36 кг 15-25 кг

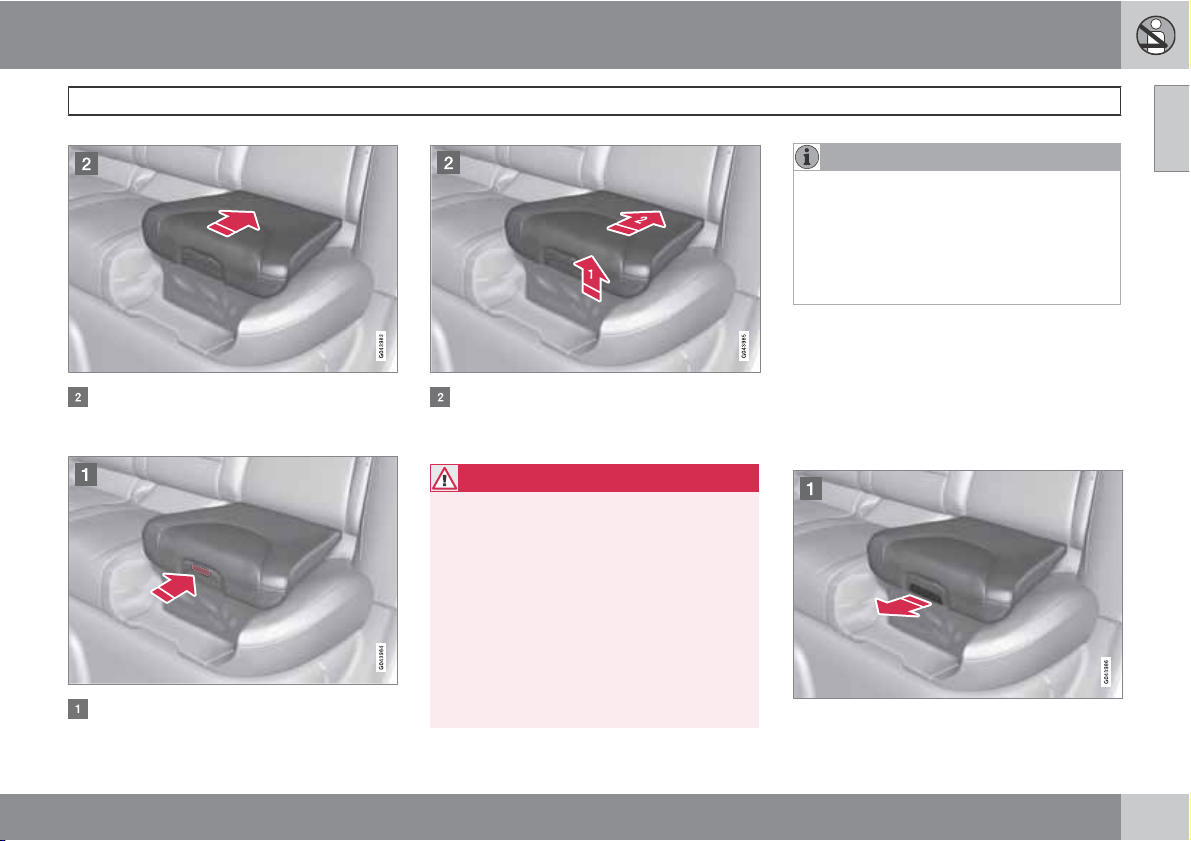

Раскладывание двухуровневой опорной подушки

Уровень 1

Чтобы освободить опорную подушку,

потяните за ручку вперед и вверх.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

01 Безопасность

Для фиксирования вдавите опорную

подушку назад.

Уровень 2

Из нижнего положения. Нажмите кнопку.

Поднимите подушку за передний край и для фиксации надавите назад в направлении спинки сидения.

ПРЕДОСТЕРЕЖЕНИЕ

Volvo рекомендует ремонт или замену проводить только на официальной станции техобслуживания Volvo. Не вносите изменений и дополнений в конструкцию опорной подушки. Если встроенная опорная подушка подвергалась сильным перегрузкам, например, во время столкновения, замене подлежит подушка целиком. Даже если опорная подушка не имеет видимых повреждений, ее защитные свойства могут быть частично утрачены. Опорную подушку следует также заменить, если она сильно изношена.

Безопасность детей

ВНИМАНИЕ

Нельзя установить опорную подушку в положение 1 из положения 2. Для этого сначала необходимо вернуть ее в исходное положение, полностью опустив подушку сидения. См. ниже раздел "Складывание двухуровневой опорной подушки".

Складывание двухуровневой опорной подушки

Полное складывание в подушку сидения можно проводить как из верхнего, так и нижнего положения. Но переместить опорную подушку из верхнего положения в нижнее положение нельзя.

01 Безопасность

Безопасность детей

Чтобы освободить подушку, потяните за

ручку вперед.

Для фиксации подушки потяните вниз за

ручку в середине подушки.

ПРЕДОСТЕРЕЖЕНИЕ

Невыполнение инструкций по использованию двухуровневой опорной подушки может в случае аварии привести к серьезным травмам ребенка.

ВАЖНО

При складывании подушки, убедитесь, что под подушкой отсутствуют посторонние предметы (например, игрушки).

ВНИМАНИЕ

При складывании спинки заднего сидения необходимо сначала опустить опорную подушку.

Замок для безопасности детей

Ручки управления стеклоподъемниками и дверные ручки задних дверей можно заблокировать, чтобы они не срабатывали изнутри. Более подробно см. стр. 71.

Система крепления детской защиты ISOFIX

Точки крепления системы ISOFIX спрятаны сзади в нижней части спинки внешних мест заднего сидения.

Местоположение точек крепления показано символами на обивке спинки (см. предыдущий рисунок).

Для доступа к точкам крепления нажмите на подушку сидения.

Крепление защиты для детей к точкам крепления ISOFIX проводите только согласно инструкциям по монтажу производителя.

Классы размеров

И детская защита и автомобили - выпуск аются разного размера. Поэтому не любая детская защита подходит для различных мест в автомобилях разных моделей.

В связи с этим для детской защиты с креплением ISOFIX введена классификация по размеру, что помогает пользователю выбирать правильную защиту для детей (см. предыдущую таблицу).

01 Безопасность

Класс размера Описание

A Максимальный раз-

мер, повернутая вперед детская защита

В Уменьшенный раз-

мер (или 1), повернутая вперед детская защита

B1 Уменьшенный раз-

мер (или 2), повернутая вперед детская защита

C Максимальный раз-

мер, повернутая назад детская защита

Класс размера Описание

D Уменьшенный раз-

мер, повернутая назад детская защита

Е Повернутая назад

вставка для младенца

F Поперечная вставка

для младенца, левая

G Поперечная вставка

для младенца, правая

Безопасность детей

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается сажать ребенка на место пассажира, если в автомобиле установлена активированная подушка безопасности.

ВНИМАНИЕ

Если на детской защите ISOFIX отсутствует классификация по размеру, то в этом случае данная модель автомобиля должна быть указана в списке моделей, для которых предназначена данная защита для детей.

ВНИМАНИЕ

Volvo рекомендует получить информацию о том, какую детскую защиту ISOFIX рекомендует Volvo, у авторизованного дилера Volvo.

01 Безопасность

Безопасность детей

Типы защиты для детей с креплением ISOFIX

Тип защиты для

Вес Класс размера Места для пассажиров с креплением детской

детей

Вставка для младенцапоперечная

Вставка для младенца повернутая назад

Защита для детей повернутая назад

макс. 10 кг F Х Х

макс. 10 кг Е Х ДА

макс. 13 кг Е Х ДА

9-18 кг D Х ДА

защиты ISOFIX

Переднее сиденье Внешние места заднего

сидения

G Х Х

(IL)

D Х ДА

(IL)

C Х ДА

(IL)

C Х ДА

(IL)

01 Безопасность

Безопасность детей

Тип защиты для детей

Детская защита, установленная по ходу движения

X: Положение ISOFIX не подходит для оборудования для защиты детей ISOFIX в данном весовом классе и/или по размеру. IL: Подходит для определенного оборудования ISOFIX для защиты детей. Это могут быть средства защиты, предназначенные для опреде-

ленной модели автомобиля, категории ограниченного действия или полууниверсальные средства. IUF: Подходит для устанавливаемого по ходу движения оборудования для защиты детей ISOFIX, которое в целом одобрено для данного

весового класса.

Для данной группы Volvo рекомендует повернутую назад защиту для детей.

Вес Класс размера Места для пассажиров с креплением детской

защиты ISOFIX

Переднее сиденье Внешние места заднего

сидения

9-18 кг В Х

B1 Х

A Х

ДА

(IUF)

ДА

(IUF)

ДА

(IUF)

01 Безопасность

Безопасность детей

Верхние точки крепления детских кресел

Для некоторых устанавливаемых по ходу движения детских кресел в автомобилях имеются верхние точки крепления. Эти точки крепления расположены на обратной стороне сидения.

Верхние точки крепления предназначены, прежде всего, для использования вместе с детскими креслами, устанавливаемыми по ходу движения. Volvo рекомендует, как можно дольше сажать маленьких детей в повернутые назад детские кресла.

ВНИМАНИЕ

Если в автомобиле установлены складывающиеся подголовники внешних мест, то для облегчения монтажа детской защиты такого типа их следует сложить.

ВНИМАНИЕ

В автомобилях с установленной защитной шторкой поверх багажа в багажном отделении: перед креплением защиты для детей ее следует снять.

Детальную информацию о креплении детских кресел в верхних точках см. инструкции по монтажу от производителя детских кресел.

ПРЕДОСТЕРЕЖЕНИЕ

Перед тем, как крепежные ленты детского кресла натянуть и закрепить в точке крепления, их следует обязательно протянуть через отверстие в опоре подголовника.

01 Безопасность

Дистанционный ключ/плоский ключ................................................... 50

Скрытое запирание*............................................................................. 57

Замена батарейки в дистанционном ключе/РСС*.............................. 59

Keyless drive*.......................................................................................... 61

Запирание/отпирание........................................................................... 65

Замок для безопасности детей........................................................... 71

Сигнализация*....................................................................................... 73

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

ЗАМКИ И СИГНАЛИЗАЦИЯ

02 Замки и сигнализация

Дистанционный ключ/плоский ключ

Общие сведения

Автомобиль поставляется с двумя дистан-

ционными ключами или двумя коммуникаторами РСС (Personal Car Communicator. Они используются для пуска двигателя, а также для запирания и отпирания автомобиля.

Вы можете заказать ключи дополнительно – к одному автомобилю можно запрограммировать и использовать до 6 ключей.

В РСС входит больше функций по сравнению с дистанционным ключом. Далее в данной главе приводится описание функций, общих для РСС и дистанционного ключа.

ПРЕДОСТЕРЕЖЕНИЕ

Если в автомобиле находятся дети: Если водитель покидает автомобиль,

обязательно, вынув дистанционный ключ, отключите питание от стеклоподъемников и люка в крыше.

Утрата дистанционного ключа

В случае утраты дистанционного ключа новый ключ можно заказать в мастерской – рекомендуется обращаться на официальную станцию техобслуживания Volvo. При этом на станцию техобслуживания следует

взять все оставшиеся ключи. Для предотвращения возможности угона автомобиля необходимо удалить код утраченного ключа из системы.

Число ключей, зарегистрированных для данного автомобиля, можно проверить в

системе меню MY CAR в Информация

Количество ключей. Описание системы

меню см. стр. 159.

Память ключа1 – внешние зеркала заднего вида и кресло водителя

Настройки автоматически подсоединяются к соответствующему дистанционному ключу, см. страницы 92 и 111.

Функцию можно активировать/отключить в системе меню MY CAR в Настройки

Настройки автомобиля Память ключа.

Описание системы меню см. стр. 159. Для автомобилей с системой Keyless drive

см. стр. 61.

Индикация при запирании/отпирании

Когда автомобиль запирается или отпирается дистанционным ключом, мигающие сигналы следующим образом указывают на правильное запирание/отпирание.

Запирание – однократное мигание и

•

складывание зеркал заднего вида Отпирание – двукратное мигание и рас-

•

крытие зеркал заднего вида

При запирании индикация включается только, если после закрытия дверей все замки были заперты.

Выбор функции

В системе меню автомобиля вы можете выбрать различные варианты световой индикации при запирании/отпирании, см. стр. 159.

В системе меню MY CAR найдите

Настройки Настройки света и выделите Свет.

подтвержд. запир. двери подтверж. отпир. двери

Настройки автомобиля

и/или Свет.

Только в комбинации с электроуправляемыми креслом водителя и зеркалами заднего вида.

Только автомобили со складывающимися зеркалами заднего вида с электроприводом.

02 Замки и сигнализация

Дистанционный ключ/плоский ключ

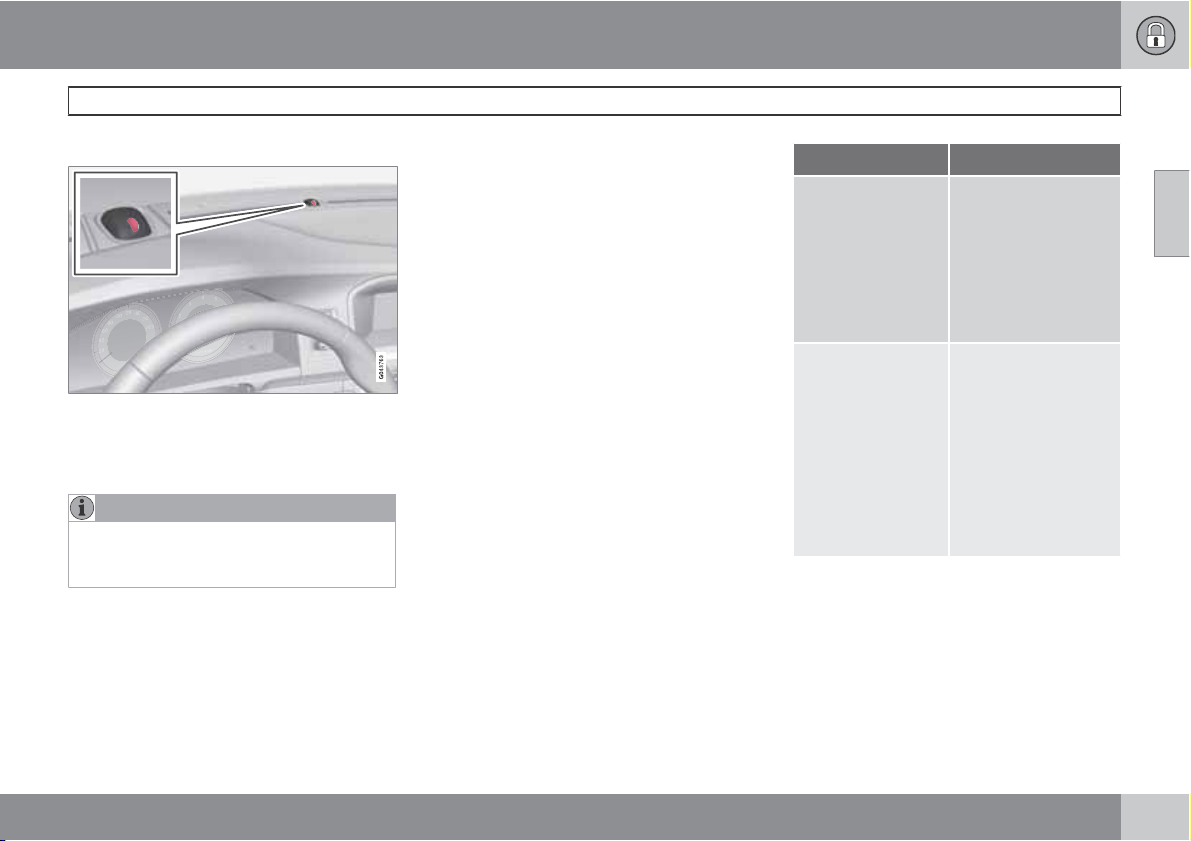

Индикатор запирания

Тот же диод, что и индикатор сигнализации, см. стр. 73.

Мигающий диод на ветровом стекле подтверждает, что автомобиль заперт.

ВНИМАНИЕ

Данный индикатор установлен даже на автомобилях без охранной сигнализации.

Электронная блокировка запуска двигателя

Каждому дистанционному ключу соответствует однозначно определяемый код. Автомобилем можно управлять только при использовании подходящего дистанционного ключа с правильным кодом.

В информационном дисплее комбинированного прибора с электронной блокировкой старта связаны следующие сообщения о неисправности:

Сообщение Значение

Вставить ключ

Ключ автомобиля не найден

(Только Keyless drive с PCC.)

Ошибка при считывании дистанционного ключа при запуске – Выньте ключ из замка запуска, вновь вставьте и повторите запуск.

Ошибка при считывании РСС во время запуска – Вновь повторите запуск.

Если ошибка сохраняется: Вставьте дистанционный ключ в замок зажигания и повторите попытку запуска.

02 Замки и сигнализация

Дистанционный ключ/плоский ключ

Сообщение Значение

Иммобилайзер Повтор. попытку

Пуск двигателя см. стр. 122.

Ошибка системы блокировки старта во время пуска. Если ошибка сохраняется: Обратитесь в мастерскую – рекомендуется официальная станция техобслуживания Volvo.

Функции

Дистанционный ключ, стандартная модель.

Запирание

Отпирание

Прод. удал. вкл.свет

Дверь задка

Функция паники

G021078

Дистанционный ключ с PCC* – Personal Car Communicator.

Информация

Функциональные клавиши

Запирание – одновременно с активированием сигнализации запираются двери и дверь задка.

При длительном нажатии (не менее 2-х секунд) одновременно закрываются все стекла и люк в крыше*.

ПРЕДОСТЕРЕЖЕНИЕ

Если люк в крыше и стекла закрываются дистанционным ключом, следите за тем, чтобы не зажать руки.

G021079

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Дистанционный ключ/плоский ключ

Отпирание – одновременно с отключением сигнализации отпираются двери и дверь задка.

При длительном нажатии (не менее 4-х секунд) одновременно открываются все стекла.

Данная функция может быть изменена, и вместо одновременного отпирания всех дверей можно установить: если нажать один раз, открывается дверь водителя, а еще один раз (в течение 10 секунд) отпираются остальные двери.

Функцию можно изменить в системе меню

MY CAR в Настройки

автомобиля Отпирание дверей, включающем оба

варианта

Настройки замка

Все двери и Сначала дверь

водителя, затем все

меню см. стр. 159.

Комфортное освещение – Используется для дистанционного включения освещения автомобиля. Более подробно см. стр. 102.

Дверь задка – Отпирается и снимается с сигнализации только дверь задка. Более подробно см. стр. 68.

Настройки

. Описание системы

Функция паники – Используется в экстренной ситуации для привлечения внимания окружающих.

Если кнопку удерживать нажатой в течение не менее 3-х секунд или нажать 2 раза в течение 3-х секунд, включаются мигающие сигналы и подается звуковой сигнал.

Функцию можно выключить этой же кнопкой минимум через 5 секунд после ее включения. или же она отключается автоматически через 2 минуты и 45 секунд.

Радиус действия

Функции дистанционного ключа действуют в радиусе 20 м от автомобиля.

Если автомобиль не подтвердил нажатие кнопки, подойдите ближе и повторите попытку.

ВНИМАНИЕ

Функционирование дистанционного ключа может быть нарушено помехами от радиоволн, строений, топографических особенностей местности и пр. Автомобиль можно всегда запереть/отпереть вставным плоским ключом, см. стр. 55.

Особые функции РСС*

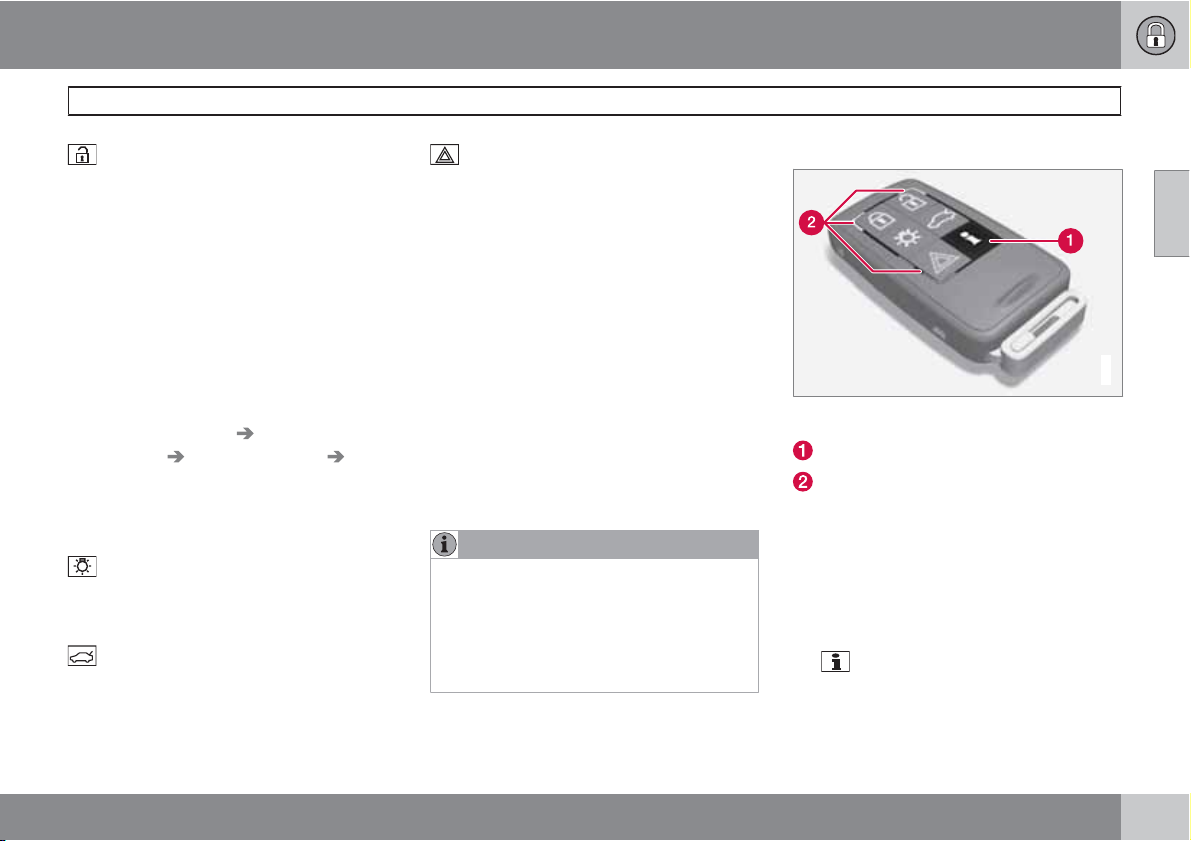

Дистанционный ключ с PCC* – Personal Car Communicator.

Информационная кнопка

Индикаторные лампы

С использованием информационной кнопки определенная информация из автомобиля может считываться с помощью индикаторных ламп.

Использование информационной кнопки

– Нажмите на информационную кнопку

> В течение 7 секунд мигают все инди-

каторные лампы с круговым перемещением света по РСC. Это указывает

G021080

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Дистанционный ключ/плоский ключ

на считывание информации из авто-

мобиля. Если в течение этого времени нажать

какую-либо другую кнопку, считывание прерывается.

ВНИМАНИЕ

Если индикаторные лампы не горят при неоднократном использовании информационной кнопки со сменой местоположения (а также через 7 секунд или после того, как на РСС световая индикация совершила круг), обратитесь в мастерскую – рекомендуется обращаться на официальную станцию техобслуживания Volvo.

Индикаторные лампы предоставляют информацию, как показано на следующем рисунке:

Постоянный зеленый свет – Автомобиль заперт.

Постоянный желтый свет – Автомобиль не заперт.

Постоянный красный свет – Сигнализация срабатывала после того, как автомобиль был заперт.

Красный свет мигает попеременно в обеих индикаторных лампах – Сигнализация сработала менее 5 минут назад.

Радиус действия РСС

Радиус действия РСС для запирания, отпирания и двери задка составляет прим. 20 м от автомобиля, а для прочих функций – прим. до 100 м.

Если автомобиль не подтвердил нажатие кнопки, подойдите ближе и повторите попытку.

ВНИМАНИЕ

Работа информационной кнопки может быть нарушена помехами от радиоволн, строений, топографических особенностей местности и пр.

Радиус действия РСС

Если для считывания информации РСC находится слишком далеко от автомобиля, показывается последнее состояние, в котором автомобиль был оставлен, но без кругового перемещения света по РСC.

Если в автомобиле используется несколько РСС, то правильный статус показывает только тот РСС, который последним использовался для отпирания/запирания автомобиля.

02 Замки и сигнализация

Дистанционный ключ/плоский ключ

ВНИМАНИЕ

Если ни одна индикаторная лампа не загорается при нажатии кнопки информации в радиусе действия коммуникатора, это может быть связано с тем, что последний раз коммуникация между РСС и автомобилем была нарушена окружающими радиоволнами, зданиями, топографией ландшафта и пр.

Вставной плоский ключ

В дистанционный ключ вставлен плоский металлический ключ, с помощью которого вы можете активировать некоторые функции и выполнять ряд операций.

Оригинальный код плоского ключа имеется на официальных станциях техобслуживания Volvo, где рекомендуется заказывать новые плоские ключи.

Функции плоского ключа

С помощью плоского ключа, находящегося в дистанционном ключе, Вы можете:

открыть вручную левую переднюю

•

дверь, если центральный замок не сра-

батывает от дистанционного ключа, см. стр. 62.

активировать/деактивировать механи-

•

ческий замок для безопасности детей в задних дверях, см. стр. 71.

запереть вручную правую переднюю

•

дверь и задние двери, например, когда автомобиль обесточен, см. стр. 65.

заблокировать доступ в перчаточный

•

ящик и багажное отделение (скрытое запирание*), см. стр. 57.

активировать/деактивировать подушку

•

безопасности переднего пассажира (PACOS)*, см. стр. 23.

Как достать плоский ключ

G021082

Потяните в сторону подпружиненную защелку.

Одновременно вытяните плоский ключ назад.

Как установить на место плоский ключ

Осторожно установите плоский ключ на место в дистанционном ключе.

1. Держите дистанционный ключ прорезью вверх, и отпустите плоский ключ в прорезь.

2. Слегка нажмите на плоский ключ. При фиксации плоского ключа Вы услышите щелчок.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Дистанционный ключ/плоский ключ

Отпирание двери плоским ключом

Если центральный замок не срабатывает от

дистанционного ключа, например, из-за разряженных батареек, левую переднюю дверь можно открыть следующим образом:

1. Отоприте левую переднюю дверь, вставив плоский ключ в замковый цилиндр в дверной ручке.

См. также рисунок или дополнительную информацию на стр. см. стр. 62.

ВНИМАНИЕ

Когда дверь отпирается плоским ключом и затем открывается, срабатывает сигнализация.

2. Отключите сигнализацию, вставив дистанционный ключ в замок зажигания.

Для автомобиля с системой без ключа Keyless см. стр. 62.

02 Замки и сигнализация

Скрытое запирание*

Общие сведения о скрытом запирании

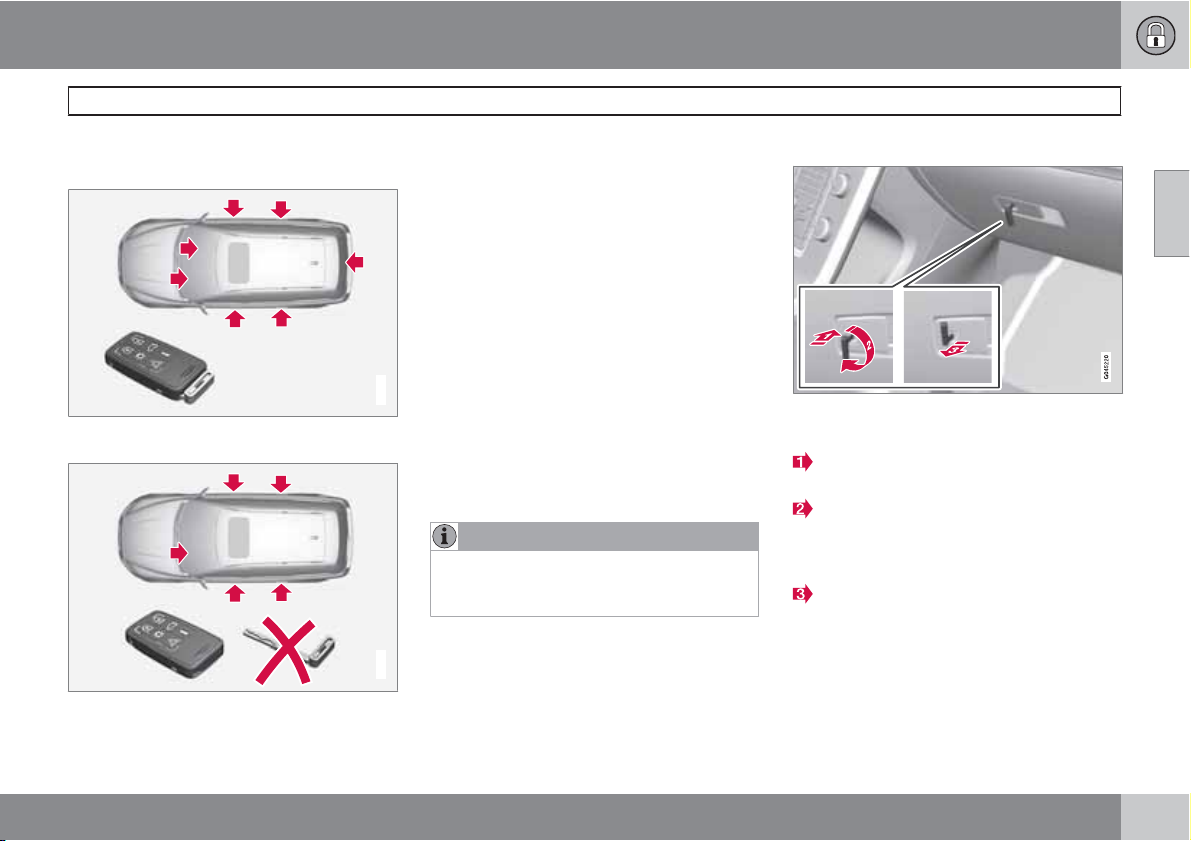

Точки запирания дистанционным ключом с плоским ключом.

Точки запирания дистанционным ключом без плоского ключа, когда скрытое запирание активировано.

Предполагается, что функция скрытого запирания используется при передаче автомобиля персоналу на станции техобслуживания, отеля и т.п. Перчаточный ящик в этом случае заперт, и замок двери задка отключен от центрального замка – дверь задка не открывается ни кнопкой центрального замка в передних дверях, ни дистанционным ключом.

Это означает, что дистанционный ключ без плоского ключа можно использовать только для включения/отключения сигнализации, открытия дверей и управления автомоби-

G017869

лем. После этого дистанционный ключ без плос-

кого ключа можно передать персоналу мастерской или гостиницы, а плоский ключ остается у владельца автомобиля.

ВНИМАНИЕ

Перед тем, как закрыть дверь задка, не забудьте вытянуть защитную шторку поверх багажа, см. стр. 316.

G017870

Активирование/деактивирование

Активирование скрытого запирания.

Для активирования скрытого запирания:

Вставьте плоский ключ в замковый цилиндр отделения для перчаток.

Поверните плоский ключ на 180 градусов по часовой стрелке. В положении скрытого запирания замочная скважина расположена вертикально.

Выньте плоский ключ. Одновременно на информационном дисплее показывается сообщение.

Теперь перчаточный ящик заперт, и дверь задка не может отпираться дистанционным ключом или кнопкой центрального замка.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Скрытое запирание*

ВНИМАНИЕ

Не устанавливайте плоский ключ на место в дистанционный ключ, а сохраните его отдельно в надежном месте.

Деактивирование выполняется в обрат-

•

ном порядке.

Информацию о запирании только перчаточного ящика см. стр. 67.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Замена батарейки в дистанционном ключе/РСС*

Замена батарейки

Батарейки следует заменить, если:

включается информационный символ и

•

на дисплее показывается

батарея дистанц. управл. Замените батарею.

и/или

в пределах 20 м от автомобиля замки

•

при многократных попытках не реагируют на сигнал дистанционного ключа.

Разряжена

Открытие

Потяните в сторону подпружиненную

защелку.

Одновременно вытяните плоский

ключ назад.

Вставьте шлицевую отвертку 3 мм в отверстие за подпружиненной защелкой и осторожно отогните вверх дистанционный ключ.

ВНИМАНИЕ

При открытии поверните дистанционный ключ кнопками вверх, чтобы батарейки не выпали из ключа.

ВАЖНО

Не прикасайтесь пальцами к новым батарейкам и контактным поверхностям, так как это может снизить эффективность их работы.

Замена батареек

Внимательно изучите, как под крышкой сориентированы стороны батарейки/ батареек (+ + и –).

Дистанционный ключ (1 батарейка)

1. Осторожно отжав, выньте батарейку.

2. Установите новую батарейку стороной, обозначенной (+), вниз.

PCC* (2 батарейки)

1. Осторожно отжав, выньте батарейки.

2. Сначала установите новую батарейку стороной, обозначенной (+), вверх.

3. Положите белую пластмассовую прокладку, а затем установите еще одну батарейку стороной, обозначенной (+), вниз.

Тип батареек

Используйте батарейки с обозначением CR2430, 3 В – одну для дистанционного ключа и две для РСС.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Замена батарейки в дистанционном ключе/РСС*

Сборка

1. Соедините вместе части дистанцион-

ного ключа.

2. Держите дистанционный ключ прорезью вверх, и отпустите плоский ключ в прорезь.

3. Слегка нажмите на плоский ключ. При фиксации плоского ключа Вы услышите щелчок.

ВАЖНО

Обеспечьте утилизацию отработанных батареек безопасным для окружающей среды способом.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Keyless drive*

Система запирания и запуска без ключа (только PCC

)

Общие сведения

С помощью функции keyless drive в РСС автомобиль можно отпереть, управлять и запирать без использования ключа. Достаточно иметь с собой РСС. Используя эту систему, можно легко открыть автомобиль, например, когда у вас заняты руки.

В двух РСС автомобиля предусмотрена функция keyless. Вы можете заказать дополнительные РСС, см. стр. 50.

Радиус действия РСС

Для того чтобы открыть дверь или дверь задка, необходимо, чтобы РСС находился

на расстоянии не более прим. 1,5 м от дверной ручки или дверь задка автомобиля. Это означает, что тот, кто собирается запереть или отпереть дверь должен иметь РСС с собой. Нельзя запереть или отпереть дверь, если РСС находится по другую сторону автомобиля.

Красные окружности на рисунке слева указывают зону действия антенн системы.

Если все пульты РСС удалены от автомобиля, когда двигатель работает или активировано положение ключа I или II (см. стр. 89) и если все двери закрыты, на информационном дисплее появляется предупреждающее сообщение с одновременным звуковым напоминанием.

Когда РСС возвращен к автомобилю, предупреждающее сообщение гаснет и звуковое напоминание отключается после того, как:

дверь открыта и закрыта

•

РСС установлен в замок зажигания

•

нажата кнопка READ.

•

Меры предосторожности при обращении с РСС

Если РСС с бесключевой функцией оставлен в автомобиле, при запирании автомо-

биля он временно деактивируется. При этом посторонние лица не могут открыть двери.

Если, при этом, кто-то проникает внутрь автомобиля, открывает дверь и находит РСС, то он вновь активируется. Поэтому обращайтесь очень внимательно со всеми РСС.

ВАЖНО

Никогда не оставляйте РСС в автомобиле.

Нарушения функционирования РСС

Бесключевая функция может быть нарушена электромагнитными полями и помехами.

ВНИМАНИЕ

Не кладите/не храните РСС рядом с мобильным телефоном или металлическими предметами – расстояние должно быть не менее 10-15 см.

Если помехи сохраняются, в качестве дистанционного ключа используйте РСС и плоский ключ, см. стр. 52.

Personal Car Communicator, см. стр. 53.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Keyless drive*

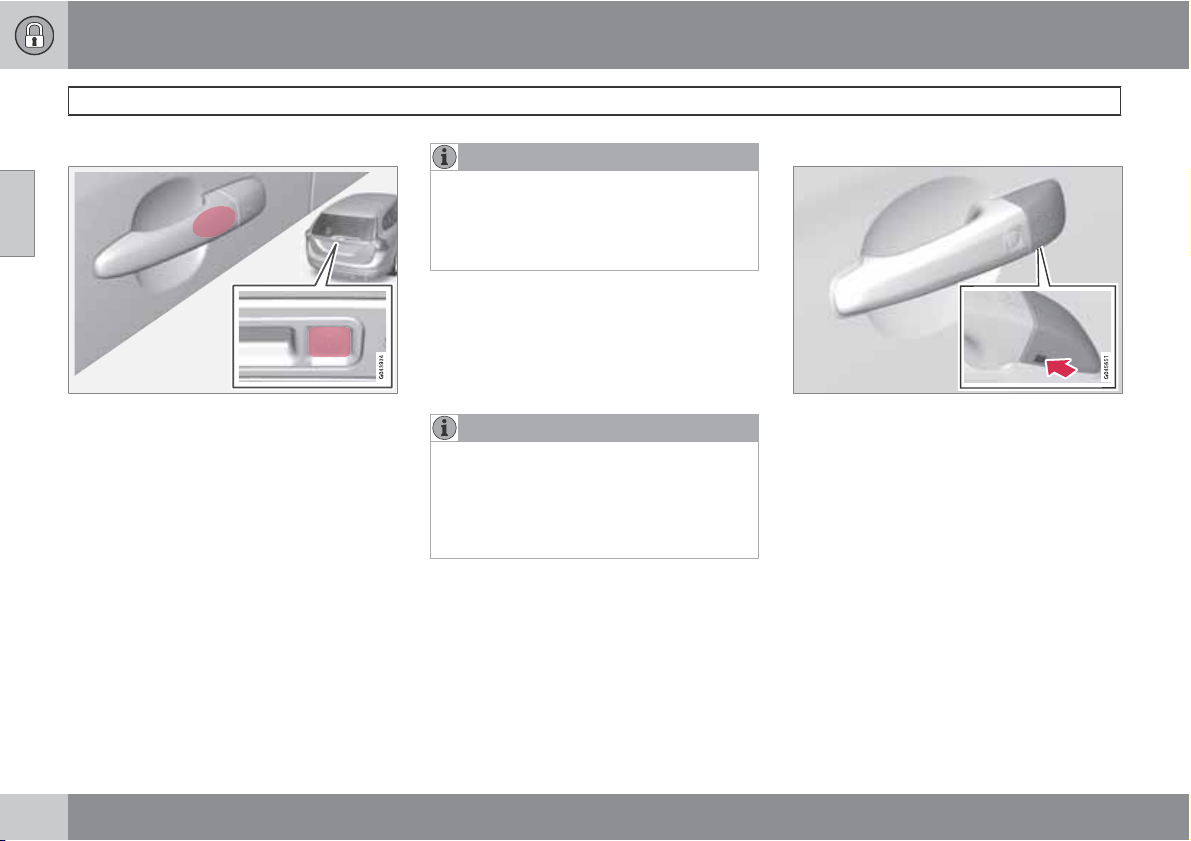

Запирание

В автомобилях с системой без ключа Keyless имеется сенсорная зона на внешних дверных ручках, а также обрезиненная клавиша около обрезиненной нажимной пластины двери задка.

Заприте двери и дверь задка длительным нажатием на одну из сенсорных зон в дверных ручках или нажмите на меньшую из двух обрезиненных клавиш двери задка – индикатор запирания в ветровом стекле начинает мигать, подтверждая, что запирание выполнено, см. стр. 51.

Перед тем как запереть автомобиль, все двери и дверь задка должны быть закрыты – иначе автомобиль не запирается.

ВНИМАНИЕ

В автомобиле с автоматической коробкой передач необходимо, чтобы селектор передач находился в положении P – иначе автомобиль невозможно запереть или поставить на сигнализацию.

Отпирание

Отпирание происходит, если рукой взяться за дверную ручку или дотронуться до обрезиненной нажимной пластины двери задка – дверь или дверь задка открывается, как обычно.

ВНИМАНИЕ

Дверные ручки, как правило, регистрируют руку, которой вы взялись за ручку, но в случае толстых перчаток или очень быстрого движения руки может появиться необходимость повторить движение еще раз или снять перчатку.

Отпирание плоским ключом

Замочная скважина под плоский вставной ключ – для снятия крышки.

Если центральный замок невозможно активировать с помощью РСС, например, разряжены батарейки, левую переднюю дверь можно открыть вставным плоским ключом от PCC (см. стр. 55).

Доступ к цилиндру замка можно получить, если снять пластиковую крышку дверной ручки – это также можно сделать с помощью плоского вставного ключа:

1. Введите плоский ключ прим. на 1 см. точно вверх в отверстие, расположенное снизу на дверной ручке/пластиковой крышке – не сгибайте.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Keyless drive*

> Пластиковая крышка снимается

автоматически в тот момент, когда вы бородкой ключа надавите вверх и внутрь отверстия.

2. Затем вставьте плоский ключ в замковый цилиндр и отоприте дверь.

3. Когда замок открыт, установите на место пластиковую крышку.

ВНИМАНИЕ

Когда дверь водителя отпирается плоским ключом и затем открывается, срабатывает сигнализация. Она отключается, если вставить PCC в замок запуска, см. стр. 74.

Память ключа2 – кресло водителя и внешние зеркала заднего вида

Функция памяти в РСС

Если несколько человек каждый со своим РСС находятся вблизи автомобиля, настройки кресла и зеркала заднего вида выполняются для того, кто открывает дверь водителя.

После того, как дверь водителя открыта человеком А с РСС-А, а человек В с РСС-В

будет управлять автомобилем, настройки можно изменить тремя способами:

Стоя у двери водителя или сев за руль

•

автомобиля, человек В нажимает кнопку отпирания на своем РСС, см. стр. 52.

Кнопками 1-3 выбрать одну из трех

•

сохраненных в памяти установок кресла, см. стр. 92.

Отрегулировать положение кресла и

•

зеркал вручную, см. стр. 92 и 111.

Настройки блокировки

Функцию без ключа Keyless можно настроить, указав, какие двери следует отпирать, в системе меню MY CAR в

Настройки автомобиля замка

Вход без ключа – выберите между

Настройки

Отпирание всех дверей, Любая дверь, Двери с одной стороны и Обе передние

двери

Описание системы меню см. стр. 159.

Расположение антенн

В систему Keyless входит ряд антенн, расположенных в различных точках в автомобиле:

В середине заднего бампера

Дверная ручка, левая задняя

Крыша, посередине над задним сидением

Грузовое отделение, посередине около спинки сидения под полом

Дверная ручка, правая задняя

Только в комбинации с электроуправляемыми креслом водителя и зеркалами заднего вида.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Keyless drive*

Центральная консоль, под задней частью

Центральная консоль, под передней частью.

ПРЕДОСТЕРЕЖЕНИЕ

Лица с имплантированным электрокардиостимулятором не должны подходить к антеннам системы Keyless на расстояние менее 22 см. Это позволит избежать помех между кардиостимулятором и системой Keyless.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Запирание/отпирание

Снаружи

Дистанционным ключом можно запирать/ отпирать одновременно все двери и дверь задка. Вы можете выбрать различный порядок отпирания, см. "Отпирание дистанционным ключом" на стр. 52.

Для активирования последовательности действия замка дверь водителя должна быть закрыта – если открыта одна из других дверей или дверь задка, эта дверь/двери запираются и подключаются к сигнализации после того, как она/они закрываются. При использовании системы Keyless* все двери и дверь задка должны быть закрыты.

ВНИМАНИЕ

Помните об опасности запереть дистанционный ключ внутри автомобиля.

Если запирание/отпирание дистанционным ключом не работает, это может быть связано с выходом из строя батареек. В этом случае вы можете запереть или отпереть левую переднюю дверь вставным плоским ключом, см. стр. 55.

ВНИМАНИЕ

Помните, что сигнализация срабатывает, когда дверь открывается после того, как она отпирается плоским вставным ключом – сигнализация отключается, когда дистанционный ключ вставляется в замок запуска.

ПРЕДОСТЕРЕЖЕНИЕ

Если автомобиль запирается снаружи с помощью дистанционного ключа, обязательно убедитесь, что в автомобиле никого нет, – после этого ни одну дверь нельзя открыть изнутри с помощью дверных ручек. Более подробно см. далее в разделе "Блокировка замков".

Автоматическое повторное запирание

Если ни одна из дверей или дверь задка не были открыты в течение 2-х минут после отпирания, все замки вновь запираются автоматически. Эта функция снижает риск случайно оставить автомобиль незапертым. (Автомобили с охранной сигнализацией см. стр. 73.)

Запирание вручную

В некоторых ситуациях автомобиль необходимо запереть вручную, например, когда автомобиль обесточен.

Замковый цилиндр левой передней двери можно запереть вставным плоским ключом от дистанционного ключа, см. стр. 62.

В остальных дверях замковые цилиндры отсутствуют. Вместо этого в торце каждой двери имеется фиксатор, который следует повернуть – после этого двери механически запираются/блокируются от открытия снаружи. Двери можно, по-прежнему, открыть их изнутри.

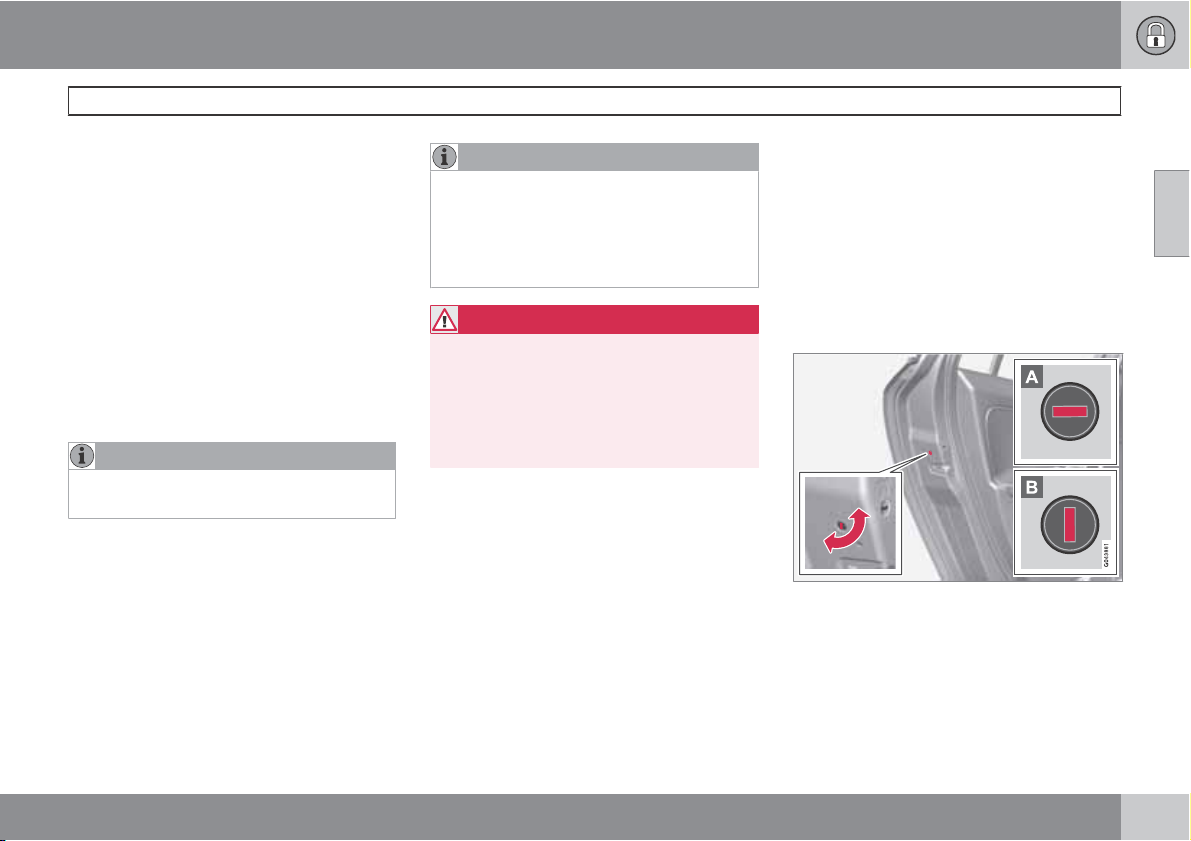

Отпирание двери вручную. Не путать с блокировкой для безопасности детей, см. стр. 71.

– Повернуть фиксатор можно с помощью

вставного плоского ключа от дистанционного ключа, см. стр. 55.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Запирание/отпирание

Дверь блокируется от открытия снаружи.

Дверь можно открыть, как снаружи, так и изнутри.

ВНИМАНИЕ

Поворотный замок в двери блоки-

•

рует только конкретную дверь, а не все двери одновременно.

Если задняя дверь заперта вручную

•

и активирована механическая блокировка для безопасности детей, то такая дверь не открывается ни снаружи, ни изнутри, см. стр. 71. Запертую таким образом заднюю дверь можно отпереть только дистанционным ключом или кнопкой центрального замка.

Изнутри

Центральный замок

Центральный замок.

С помощью кнопки центрального замка на двери водителя и пассажира* можно одновременно запереть или отпереть все двери и дверь задка.

•

Нажмите на одну сторону кнопки , чтобы запереть, а на другую

отпереть.

– чтобы

Отпирание

Изнутри дверь можно отпереть двумя способами:

Нажмите кнопку центрального замка,

•

При длительном нажатии (не менее 4 секунд) одновременно открываются также все боковые стекла*.

Потяните за дверную ручку и откройте

•

дверь – дверь одновременно отпирается и открывается.

Лампа в кнопке запирания

Существует два варианта центрального замка – в связи с чем различается индикация лампы в кнопке центрального замка в двери водителя.

Кнопка центрального замка имеется только в двери водителя, а в других дверях кнопка отсутствует:

Лампа горит – все двери заперты.

•

Кнопка центрального замка имеется в обеих передних дверях, и электрические кнопки запирания имеются в каждой задней двери:

Лампа горит – заперта только данная

•

конкретная дверь. Горят все лампы – все двери заперты.

Запирание

Нажмите на кнопку центрального замка

•

– запираются все закрытые двери.

При длительном нажатии (не менее 2-х секунд) одновременно закрываются также все боковые стекла и люк в крыше*.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Запирание/отпирание

Кнопка запирания* в задних дверях

Лампа в кнопке горит, когда дверь заперта.

Кнопкой запирания в задних дверях запирается только соответствующая задняя дверь.

Чтобы отпереть дверь:

Потяните за дверную ручку – дверь

•

отпирается и открывается.

Функция проветривания

При длительном нажатии кнопки центрального замка менно открываются все стекла, например,

для того чтобы быстро проветрить салон в жаркую погоду.

(не менее 4 секунд) одновре-

Автоматическое запирание

Двери и дверь задка запираются автоматически, если автомобиль начинает катиться.

Функцию можно активировать/отключить в системе меню MY CAR в Настройки

Настройки автомобиля Настройки замка двери. Описание системы меню см.

стр. 159.

Автоматическое запирание

Отделение для перчаток

Отделение для перчаток можно запирать/ отпирать только плоским ключом от дистанционного ключа. Информацию о плоском ключе см. стр. 55.

Чтобы запереть перчаточный ящик:

Вставьте плоский ключ в замковый цилиндр отделения для перчаток.

Поверните плоский ключ на 90 градусов по часовой стрелке. В запертом положении замочная скважина расположена горизонтально.

Выньте плоский ключ.

Отпирание проводится в обратном

•

порядке.

Информацию о скрытом запирании см. стр. 57.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Запирание/отпирание

Дверь задка

Открытие вручную

Обрезиненная пластина с электрическим контактом.

Дверь задка удерживается в закрытом положении электрическим замком. Чтобы открыть:

1. Слегка нажмите на более широкую пластину из двух обрезиненных нажимных пластин под внешней ручкой – замок освобождается.

2. Чтобы открыть крышку полностью, потяните вверх внешнюю ручку.

ВАЖНО

Замок двери задка открывается без

•

усилия – Лишь слегка нажмите на обрезиненную пластину.

Не пытайтесь поднять дверь задка с

•

помощью обрезиненной пластины – поднимите за ручку. Слишком большое усилие может повредить электрические контакты обрезиненной пластины.

Отпирание дистанционным ключом

С помощью кнопки дистанционного ключа вы можете снять с сигнализации* и отпереть только дверь задка.

Индикатор запирания на приборной панели не мигает, указывая, что автомобиль заперт

не полностью, и что отключены датчики крена и движения системы сигнализации* и датчики открытия двери задка.

Двери остаются запертыми под сигнализацию.

Дверь задка отпирается, но не откры-

•

вается – нажмите слегка на обрезиненную нажимную пластину под внешней ручкой и поднимите крышку.

Если крышка не открывается в течение 2-х минут, она вновь запирается, и включается сигнализация.

Отпирание автомобиля изнутри

Чтобы отпереть дверь задка:

– Нажмите кнопку (1) на панели освеще-

ния.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Запирание/отпирание

> Дверь задка отпирается и может

открываться в течение 2-х минут (если автомобиль заперт изнутри).

Запирание дистанционным ключом

– Чтобы запереть, нажмите кнопку на

дистанционном ключе > Индикатор запирания на приборной

панели начинает мигать, указывая, что автомобиль заперт и поставлен на сигнализацию*.

Блокировка замков*

Блокировка замков означает, что все дверные ручки механически освобождаются, что не позволяет открыть двери изнутри.

Блокировка замков активируется дистанционным ключом и включается примерно с 10-секундным запозданием с момента запирания дверей.

, см. стр. 52.

ВНИМАНИЕ

Если в период задержки дверь открывается, последовательность прерывается, и сигнализация отключается.

Если активирована блокировка замков, автомобиль можно отпереть только дистанционным ключом. Дверь водителя можно также отпереть вставным плоским ключом.

ПРЕДОСТЕРЕЖЕНИЕ

Если в автомобиле остаются пассажиры, обязательно отключите функцию блокировки замков, чтобы они не оказались запертыми в автомобиле.

Временное отключение

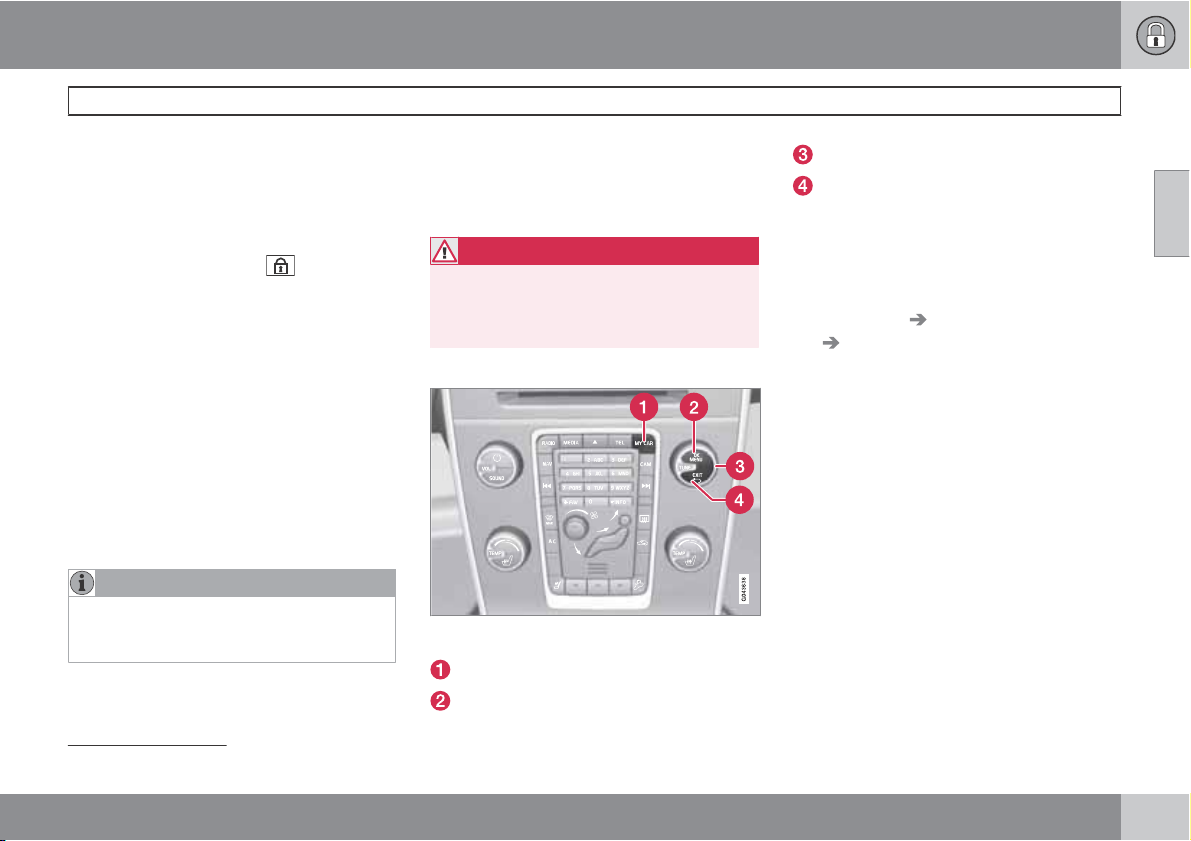

Активированный выбор меню отмечен крестом.

MY CAR

OK MENU

TUNE поворотная ручка

EXIT

Если кто-либо хочет остаться в автомобиле, а двери должны быть заперты снаружи, функцию блокировки замков можно временно отключить. Для этого:

В системе меню MY CAR откройте

Настройки

Частичная охрана (подробное опи-

сание системы меню см. стр. 159).

Выберите > На дисплее приборной панели ото-

бражается сообщение

Настройки автомобиля

Однократное включение.

Реж.частичн.охр. См. руководство

запирается, блокировка замков отключается.

или

–

Выберите > Каждый раз при отключении двига-

теля на экране центральной консоли показывается сообщение

, и, когда автомобиль

Спросить при выходе.

Включить частичную охрану до след. запуска двигателя?

, за которым

Только в комбинации с сигнализацией.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Запирание/отпирание

следуют варианты Подтвердить

кнопкой OK

Если вы хотите отключить блокировку замков

–

Нажмите OK/MENU и заприте автомобиль. (Помните, что одновременно отключаются датчики движения и крена*, см. стр. 74.)

> В следующий раз при пуске двигателя

система сбрасывается, и на дисплее приборной панели отображается сообщение означает, что блокировка замков, а также датчики движения и крена вновь подключены.

Если вы не хотите изменить режим системы замков

–

Нажмите EXIT и заприте автомобиль.

ВНИМАНИЕ

Помните, что когда автомобиль запи-

•

рается, активируется сигнализация. Если одна из дверей открывается

•

изнутри, сигнализация срабатывает.

и Отменить EXIT.

Полная охрана . Это

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Замок для безопасности детей

Блокировка вручную задних дверей

Блокировка для безопасности детей не позволяет детям открыть заднюю дверь изнутри.

Ручная блокировка для безопасности детей. Не путать с ручной блокировкой замков, см. стр. 65.

Регулятор замка для безопасности детей находится на задней кромке задних дверей, и доступ к нему возможен только при открытой двери.

Чтобы включить/отключить замок для безопасности детей:

– Повернуть фиксатор можно с помощью

вставного плоского ключа от дистанционного ключа – см. стр. 55.

Дверь блокируется от открытия изнутри.

Дверь можно открыть, как снаружи, так и изнутри.

ПРЕДОСТЕРЕЖЕНИЕ

В каждой задней двери имеется два поворотных замка – не перепутайте замок для безопасности детей с механическим замком двери.

ВНИМАНИЕ

Поворотный замок в двери блоки-

•

рует только конкретную дверь, а не обе задние двери одновременно.

В автомобилях с электрическим зам-

•

ком для безопасности детей замок для блокировки вручную отсутствует.

Электрическая блокировка замков задних дверей* и стекол

Панель управления, дверь водителя.

Блокировку для безопасности детей можно активировать/деактивировать в любом положении ключа выше 0 – см. стр. 89. Активирование/деактивирование можно выполнить в течение 2-х минут после остановки двигателя при условии, что ни одна дверь не была открыта.

Чтобы включить блокировку для безопасности детей:

1. Запустите двигатель или выберите положение ключа выше 0.

2. Нажмите кнопку на панели управления в двери водителя.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Замок для безопасности детей

> На информационном дисплее появля-

ется сообщение

Активирована

лампа – блокировка включена.

Когда активирован электрический замок для безопасности детей, задние:

стекла можно открыть только с панели

•

управления на двери водителя двери не открываются изнутри.

•

При остановке двигателя в памяти сохраняются действующая настройка – если блокировка для безопасности детей была активирована при остановке двигателя, то она будет активирована и при следующем запуске двигателя.

Блок.детей сзади

, и в кнопке горит

02 Замки и сигнализация

Сигнализация*

Общие сведения

Включенная сигнализация срабатывает:

если открываются дверь, капот или

•

дверь задка при регистрации движения в салоне

•

(если установлен датчик движения*) при поднятии и буксировке автомобиля

•

(если он оснащен датчиком крена*) при отсоединении провода аккумуля-

•

торной батареи если отключается звуковая сирена.

•

Если в системе охранной сигнализации возникает неисправность, на информационном дисплее показывается сообщение. В этом случае обратитесь в мастерскую – рекомендуется официальная станция техобслуживания Volvo.

ВНИМАНИЕ

При движении в салоне сигнализация срабатывает от датчиков движения – регистрируются даже потоки воздуха. Поэтому сигнализация может срабатывать, если автомобиль оставлен с открытыми окнами или люком в крыше или включенным обогревателем салона.

Чтобы это не произошло: Покидая автомобиль, закройте окна/люк в крыше. Если в автомобиле используется встроенный обогреватель салона (или переносной электрический), воздушный поток от вентиляционных сопел не следует направлять вверх к потолку салона.

ВНИМАНИЕ

Не пытайтесь самостоятельно проводить ремонт или вносить изменения в компоненты системы сигнализации. Не пытайтесь самостоятельно производить ремонт или модифицировать компоненты системы сигнализации. Все попытки такого рода влияют на условия страхования.

Индикатор сигнализации

Тот же диод, что и индикатор запирания, см. стр. 51.

Красный светодиод в панели приборов показывает статус системы охранной сигнализации:

Диод не горит – охранная сигнализация

•

отключена Диод мигает один раз в две секунды –

•

сигнализация подключена Диод часто мигает после отключения

•

сигнализации (и до момента, когда дистанционный ключ вставлен в замок запуска и установлен в положение I) – сигнализация срабатывала.

Включение сигнализации

– Нажмите кнопку запирания на дистан-

ционном ключе.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Сигнализация*

Отключение сигнализации

– Нажмите кнопку отпирания на дистан-

ционном ключе.

Отключение сработавшей сигнализации

– Нажмите кнопку отпирания на дистан-

ционном ключе или вставьте дистанционный ключ в замок зажигания.

Прочие функции охранной сигнализации

Автоматическое повторное подключение сигнализации

Данная функция предотвращает возможность по ошибке оставить автомобиль с отключенной сигнализацией.

Если автомобиль отпирается дистанционным ключом (и сигнализация отключается), но ни одна из дверей или дверь задка не открываются в течение 2-х минут, сигнализация автоматически вновь включается. При этом автомобиль вновь запирается.

Дистанционный ключ не работает

Если сигнализация не отключается дистанционным ключом, например, разряжены батарейки в ключе, автомобиль можно отпереть, снять с сигнализации и запустить двигатель следующим образом:

1. Откройте дверь водителя с помощью вставного плоского ключа – см. стр. 62.

> Сигнализация срабатывает, индика-

тор сигнализации быстро мигает и звучит сирена.

2. Вставьте дистанционный ключ в замок запуска.

> Сигнализация отключается и индика-

тор гаснет.

3. Запустите двигатель.

Сигналы охранной сигнализации

При срабатывании охранной сигнализации:

Сирена звучит в течение 30 секунд или

•

до отключения сигнализации. Сирена снабжена отдельным аккумулятором и

работает независимо от аккумулятора автомобиля.

Все указатели поворотов мигают в тече-

•

ние 5 минут или до отключения сигнализации.

Частичная сигнализация

Чтобы не допустить случайное активирование сигнализации, например, если в запертом автомобиле оставлена собака или при транспортировке автомобиля на поезде или пароме, необходимо временно отключить датчик движения и крена.

Процедура отключения не отличается от процедуры временного отключения блокировки замков, см. стр. 69.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

02 Замки и сигнализация

Приборы и органы управления............................................................ 78

Volvo Sensus ......................................................................................... 88

Положения ключа................................................................................. 89

Сидения.................................................................................................. 91

Рулевое колесо..................................................................................... 96

Освещение............................................................................................. 97

Очистители и омыватели................................................................... 106

Стекла и зеркала заднего вида......................................................... 109

Компас*................................................................................................ 114

Люк в крыше с электроприводом*..................................................... 116

Alcoguard*............................................................................................ 118

Пуск двигателя.................................................................................... 122

Запуск двигателя – Гибкое топливо.................................................. 124

Запуск двигателя – вспомогательный аккумулятор........................ 126

Коробки передач................................................................................. 128

Eco Start/Stop DRIVe*.......................................................................... 136

Привод на четыре колеса – AWD (All Wheel Drive)*.......................... 143

Рабочие тормоза................................................................................. 144

Стояночный тормоз............................................................................ 146



HomeLink

*.......................................................................................... 150

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

СРЕДА ОБИТАНИЯ ВОДИТЕЛЯ

03 Среда обитания водителя

Приборы и органы управления

Обзор приборов

Автомобиль с левосторонним управлением.

03 Среда обитания водителя

Приборы и органы управления

Принцип дей-

Стр.

ствия

Использование меню и сообщений, указатели поворотов, ближний/дальний свет фар, бортовой компьютер

Круиз-контроль 192, 196

Сигнальный рожок, подушка безопасности

Комбинированный прибор

Панель управления меню, настройки звука и телефона

Кнопка START/ STOPP двигатель

Замок зажигания 89

Дисплей развлекательной системы и меню

97, 100, 156, 186

22, 96

81, 86

159, 253, 283, 296

122

159, 250, 296

Принцип дей-

Стр.

ствия

Ручка открытия двери

Панель управления 66, 71, 109,

Аварийные мигающие сигналы

Панель управления развлекательной системы и обращения с меню

Панель управления климатической установки

Селектор передач 128

Регулятор настройки активного шасси (Four-C)*

Очистители и омыватели

Регулировка руля 96

Открытие капота 349

–

111

100

159, 251, 296

172

191

106, 107

Принцип дей-

Стр.

ствия

Стояночный тормоз 146

Установка кресла* 92

Регулировка света, открытие топливного бака и двери задка

68, 97, 305

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Приборы и органы управления

Автомобиль с правосторонним управлением.

03 Среда обитания водителя

Приборы и органы управления

Принцип дей-

Стр.

ствия

Дисплей развлекательной системы и меню

Замок зажигания 89

Кнопка START/ STOPP двигатель

Круиз-контроль 192, 196

Комбинированный прибор

Сигнальный рожок, подушка безопасности

Панель управления меню, настройки звука и телефона

Очистители и омыватели

Ручка открытия двери

Панель управления 66, 71, 109,

159, 250, 296

122

81, 86

22, 96

159, 253, 283, 296

106, 107

–

111

Принцип дей-

Стр.

ствия

Регулировка света, открытие топливного бака и двери задка

Установка кресла* 92

Стояночный тормоз 146

Регулировка руля 96

Использование меню и сообщений, указатели поворотов, ближний/дальний свет фар, бортовой компьютер

Селектор передач 128

Регулятор настройки активного шасси (Four-C)*

Панель управления климатической установки

68, 97, 305

97, 100, 156, 186

191

172

Принцип дей-

Стр.

ствия

Панель управления развлекательной системы и обращения с меню

Аварийные мигающие сигналы

Открытие капота 349

159, 251, 296

100

Информационные дисплеи

На информационных дисплеях показывается информация о некоторых функциях автомобиля, например, круиз-контроле, бортовом компьютере и сообщениях. Эта

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Приборы и органы управления

информация показывается с помощью текста и символов.

Дополнительное описание можно найти в разделах для функций, используемых на информационных дисплеях.

Измерительные приборы

Счетчики в комбинированном приборе.

Спидометр

Счетчик топлива. См. также бортовой компьютер стр. 186, и заправка топливом, стр. 305.

Тахометр. На тахометре указывается частота вращения двигателя в тысячах оборотов/минуту.

Контрольные, информационные и предупреждающие символы

Контрольные и предупреждающие символы.

Символы дальнего света фар и мигающих сигналов

Контрольные и предупреждающие сим-

волы Символ DRIVe – Start/Stop*, см.

стр. 136 Контрольные и информационные сим-

волы

Проверка функционирования

Все контрольные и предупреждающие символы включаются в положении ключа II или при пуске двигателя. После запуска двига-

теля все символы должны гаснуть, за исключением стояночного тормоза, который гаснет после отпускания тормоза.

Если двигатель не запущен или если проверка функционирования проводится в положении ключа II, все символы гаснут через 5 секунд, за исключением символа, отвечающего за неисправность системы отработанных газов автомобиля, и символа низкого давления масла.

Контрольные и информационные символы

Символ Значение

Неисправность в системе ABL

Система очистки отработанных газов

Неисправность в системе ABS

Включен задний противотуманный свет

Система курсовой устойчивости

На некоторых вариантах двигателей символ низкого давления масла не используется. Предупреждение поступает в виде текста на дисплее. Информацию о проверке уровня масла см. стр. 350.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Приборы и органы управления

Символ Значение

Система курсовой устойчивости, спортивный режим

Предпусковой обогреватель двигателя (дизель)

Низкий уровень топлива в баке

Информация, прочтите текст на дисплее

Дальний свет включен

Левый мигающий сигнал

Правый мигающий сигнал

DRIVe – Start/Stopp*

Неисправность в системе ABL

Символ горит, если неисправна функция ABL (Active Bending Lights).

Система очистки отработанных газов

Если символ горит, это может быть связано с неисправностью в системе очистки отработанных газов автомобиля. Для проверки обратитесь в мастерскую. Volvo рекомен-

дует обращаться в официальную станцию техобслуживания Volvo.

Неисправность в системе ABS

Если символ горит, то система не работает. Традиционная система тормозов продолжает работать без функции ABS.

1. Остановите автомобиль в безопасном месте и выключите двигатель.

2. Снова запустите двигатель.

3. Если символ продолжает гореть, следуйте своим ходом в мастерскую для контроля системы ABS. Volvo рекомендует обращаться в официальную станцию техобслуживания Volvo.

Включен задний противотуманный свет

Символ горит при включенном противотуманном свете. Установлен только один противотуманный фонарь – на стороне водителя.

Система курсовой устойчивости

Мигающий символ указывает на работу системы курсовой устойчивости. Если символ горит постоянным светом, в системе возникла неисправность.

Система курсовой устойчивости, спортивный режим

Положение Sport создает более активный стиль вождения. Система распознает более

активные по сравнению обычным управление педалью газа, повороты рулевого колеса и прохождение поворотов и допускает некоторый контролируемый занос задней части автомобиля перед тем, как вернуть автомобилю сцепление с дорогой и устойчивость.

Предпусковой обогреватель двигателя (дизель)

Символ горит, когда идет предпусковой подогрев двигателя. Подогрев происходит, если температура ниже 2 °C. Двигатель можно запускать, когда символ гаснет.

Низкий уровень топлива в баке

Символ включается при низком уровне топлива в баке. Без промедления заправьте автомобиль топливом.

Информация, прочтите текст на дисплее

Информационный символ горит в комбинации с текстом на информационном дисплее при наличии отклонения в одной из систем автомобиля. Текст сообщения гасится кнопкой READ, см. стр. 156, или исчезает автоматически через определенное время (время зависит от показываемой функции). Информационный символ может также включиться в комбинации с другими символами.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Приборы и органы управления

ВНИМАНИЕ

Когда появляется сообщение о техобслуживании, символ и сообщение можно погасить с помощью кнопки READ, или он отключается автоматически через некоторое время.

Дальний свет включен

Символ горит, когда включен дальний свет фар, а также при мигании дальним светом.

Левый/правый мигающие сигналы

Оба сигнала мигают при использовании аварийных сигналов.

Контрольные и предупреждающие символы

Символ Значение

Низкое давление масла

Стояночный тормоз затянут

Надувные подушки безопасности – SRS

Напоминание о ремне безопасности

Генератор не дает тока

Символ Значение

Неисправность в тормозной системе

Предупреждение

На некоторых вариантах двигателей символ низкого давления масла не используется. Предупреждение поступает в виде текста на дисплее, см. стр. 350 и

352.

Низкое давление масла

Символ загорается во время движения при слишком низком давлении масла. Незамедлительно остановите двигатель и проверьте уровень масла в двигателе, при необходимости, долейте. Если символ горит при нормальном уровне масла, обратитесь в мастерскую. Volvo рекомендует обращаться

в официальную станцию техобслуживания Volvo.

Стояночный тормоз затянут

Символ горит, когда затянут стояночный тормоз. При затягивании тормоза символ мигает, а затем переходит в постоянный режим.

Мигающий символ означает наличие неисправности. Прочтите сообщение в информационном дисплее.

Надувные подушки безопасности – SRS

Если символ не гаснет или загорается во время движения, в замке ремня безопасности, системе SRS, SIPS или IC установлена неисправность. Немедленно следуйте своим ходом в мастерскую для проверки системы. Volvo рекомендует обращаться в официальную станцию техобслуживания Volvo.

Напоминание о ремне безопасности

Этот символ горит, если водитель или пассажир на переднем сиденье не пристегнул ремень безопасности или если один из пассажиров на заднем сиденье отстегнул ремень безопасности.

Генератор не дает тока

Символ загорается во время движения, если возникает неисправность в электрической системе. Обратитесь в мастерскую. Volvo рекомендует обращаться в официальную станцию техобслуживания Volvo.

Неисправность системы тормозов

Этот символ загорается при возможном низком уровне тормозной жидкости. Остановитесь в безопасном месте и проверьте уровень тормозной жидкости в бачке, см. стр. 354.

Если контрольные символы тормозов и ABS загораются одновременно, возможна неис-

03 Среда обитания водителя

Приборы и органы управления

правность в системе распределения тормозных усилий.

1. Остановите автомобиль в безопасном месте и выключите двигатель.

2. Снова запустите двигатель.

Если оба символа погасли, можно

•

продолжать движение. Если символы продолжают гореть,

•

проверьте уровень тормозной жидкости в бачке, см. стр. 354. Если уровень жидкости в бачке в норме, а символы горят, автомобиль можно очень осторожно своим ходом доставить в мастерскую для контроля системы тормозов. Volvo рекомендует обращаться в официальную станцию техобслуживания Volvo.

ПРЕДОСТЕРЕЖЕНИЕ

Если уровень тормозной жидкости в бачке находится ниже отметки MIN, дальнейшее движение автомобиля разрешается только после заправки тормозной жидкости.

Причину потери тормозной жидкости необходимо выяснить в мастерской. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

ПРЕДОСТЕРЕЖЕНИЕ

Если одновременно загораются символы тормозов и ABS, то при резком торможении существует опасность заноса задней части автомобиля.

Предупреждение

Красный предупреждающий символ горит, когда установлена неисправность, которая может повлиять на безопасность и/или динамические характеристики автомобиля. В информационном дисплее одновременно показывается текстовое сообщение с пояснениями. Символ остается до тех пор, пока не будет устранена неисправность, а сообщение можно удалить кнопкой READ, см. стр. 156. Предупреждающий символ может

также включиться в комбинации с другими символами.

Ваши действия:

1. Остановитесь к безопасном месте. Автомобилем управлять далее запрещается.

2. Прочитайте информацию на дисплее. Примите меры в соответствии с сообщением на дисплее. Удалите сообщение кнопкой READ.

Напоминание – не закрыты двери

Если одна из дверей, капот2 или дверь задка закрыта неплотно, информационный или предупреждающий символ загорается вместе с поясняющим текстовым сообщением в комбинированном приборе. Незамедлительно остановите автомобиль в безопасном месте и закройте дверь или крышку.

Информационный символ загорается, если автомобиль двигается

со скоростью ниже прим. 7 км/ч.

Предупреждающий символ загорается, если автомобиль двигается

на скорости выше прим. 7 км/ч.

Только автомобили с охранной сигнализацией*.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Приборы и органы управления

Счетчики пройденного пути

Счетчик пройденного пути и органы управления.

Дисплей счетчика пройденного пути

Ручка переключения между счетчиками пройденного пути счетчика.

Счетчики используются для коротких дистанций.

Кратким нажатием на ручку осуществляется переключение с одного счетчика на другой

T1 и T2. Длительным нажатием

(более 2-х секунд) обнуляется активированный счетчик пройденного пути. Пройденный путь показывается на дисплее.

T1 и T2 и обнуление

Часы

Часы и ручка установки.

Дисплей часов.

Ручка установки часов.

Для установки времени поверните регулятор по/против часовой стрелки. Сначала поверните в крайнее положение, а затем поверните еще дальше, пройдя крайнее положение прим. на 1 мм – вы услышите и почувствуете в кнопке "щелчок". Каждый "щелчок" соответствует изменению на 1 минуту. Для быстрого изменения – сохраняйте "положение щелчка".

При появлении сообщения на часах может временно показываться символ, см. стр. 156.

Установка времени в MY CAR

Кроме описанного выше ручного/механического способа установки часов вы можете устанавливать время также в группе меню MY CAR, дополнительную информацию см. стр. 159.

Откройте Настройки

настройки

2. Курсор устанавливается на первом окошке для настройки времени в часах: Нажмите OK – окошко активируется.

Поверните TUNE, чтобы установить время в часах, и нажмите OK – окошко отключается.

Поверните TUNE, чтобы выделить окошко для установки минут (А), и нажмите

OK – окошко активируется (В).

Время.

Системные

Поверните TUNE, чтобы установить время в минутах, и нажмите OK – окошко отключается.

Поверните TUNE, чтобы выделить окошко

OK, и нажмите OK – установка зав-

ершена.

В меню Настройки

настройки

часовой период 24 или 12 часа (AM/PM).

Формат времени выберите

Системные

03 Среда обитания водителя

Приборы и органы управления

03 Среда обитания водителя

Volvo Sensus

Общие сведения

Панель управления в центральной консоли

Навигация* – NAV, см. отдельное руководство по эксплуатации (Road and Traffic Information System – RTI).

Информационно-развлекательная система (RADIO, MEDIA, TEL*), см. стр. 250.

Настройки автомобиля – MY CAR, см. стр. 159.

Камера системы помощи при парквоке – CAM*, см. стр. 234.

Климатическая установка, см. стр. 168.

Volvo Sensus – это оперативная система автомобиля, сердце вашего наслаждения автомобилем Volvo. В Volvo Sensus совмещаются и представлены на экране цен-

тральной консоли многие функции нескольких систем автомобиля. В Volvo Sensus вы можете выполнить индивидуальные настройки, используя для этого простой в обращении интерфейс пользователя. Настройки можно выполнять в разделах Настройки машины, Информационно-развлекательная система, Климат и пр.

С помощью кнопок и ручек на центральной консоли или набора кнопок* справа на рулевом колесе вы можете активировать или деактивировать функции, а также выполнить широкий спектр разнообразных настроек.

Если нажать на кнопку MY CAR, появляются все настройки, связанные с управлением и контролем автомобиля, например, City Safety, Замки и сигнализация, время на часах и пр.

При нажатии на одну из кнопок RADIO, MEDIA, TEL*, NAV* и CAM* вы можете выбрать другой источник звучания, активировать системы или функции, например, AM, FM1, CD, DVD*, TV*, Bluetooth*, навигацию* и камеру помощи при парковке*.

Дополнительную информацию о всех функциях/системах см. соответствующий раздел в руководстве по эксплуатации автомобиля.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

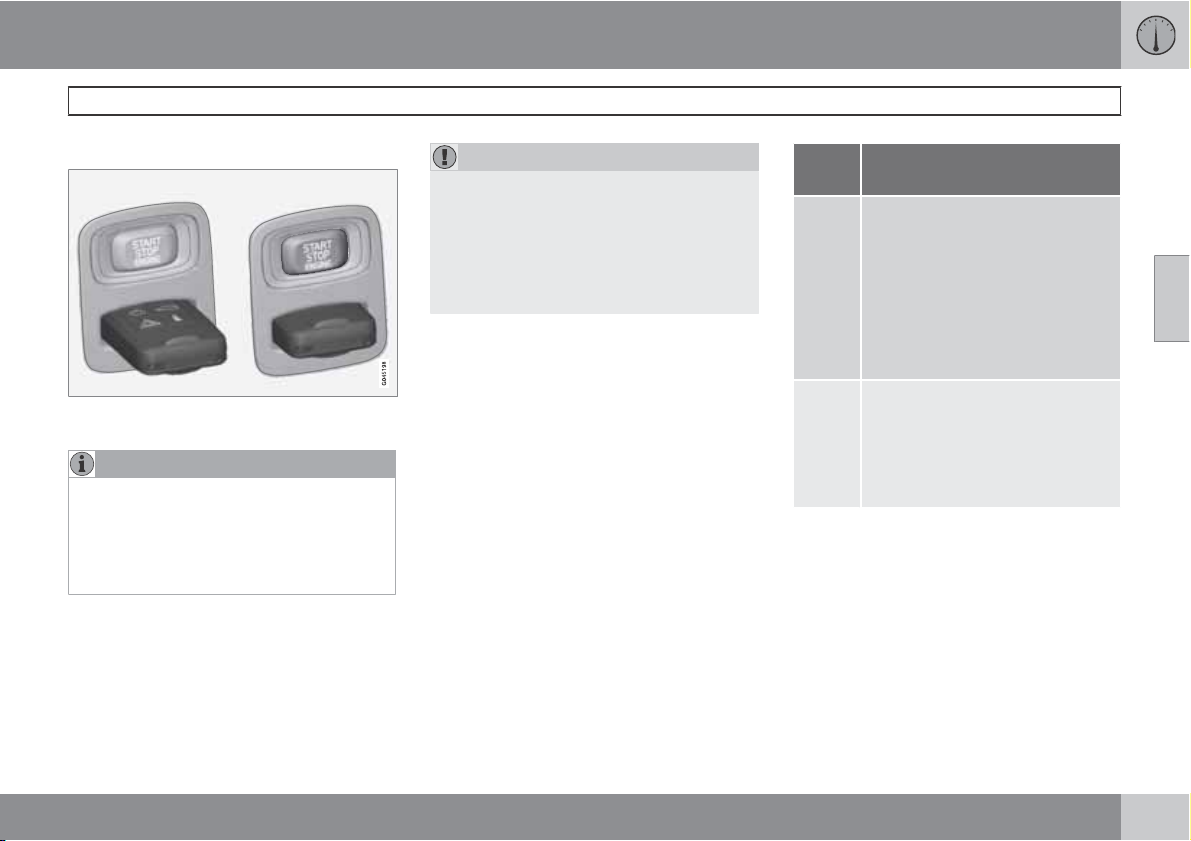

03 Среда обитания водителя

Положения ключа

Установка дистанционного ключа

Замок запуска с выдвинутым/вставленным ключом зажигания.

ВНИМАНИЕ

Для автомобилей с функцией Keyless* ключ необязательно вставлять в замок запуска – достаточно, чтобы он находился, например, в кармане. Дополнительную информацию о функции Keyless – см. стр. 61.

Установка ключа

1. Возьмитесь за дистанционный ключ со стороны вставного плоского ключа и установите его в замок запуска.

2. Затем вдавите ключ в замок до упора.

ВАЖНО

Посторонние предметы в замке могут вызвать сбой в функционировании замка или повредить замок.

Не вставляйте дистанционный ключ, повернутый неправильно – Держите за конец со вставным плоским ключом, см. стр. 55.

Извлечение ключа

Возьмите дистанционный ключ и выньте

•

его из замка запуска.

Функции различных уровней

Для того чтобы при неработающем двигателе ограничить число доступных функций, электрическая система автомобиля может работать при трех различных уровнях (положениях дистанционного ключа) – 0, I и II. В данном руководстве по эксплуатации последовательно приводится описание этих уровней, обозначенных, как "положения ключа".

В следующей таблице приводятся различные функции, доступные при соответствующем положении ключа/уровне.

Уровень

Функции

Загорается счетчик пройденных километров, часы и указатель температуры.

Допускается регулировка кресел с электроприводом.

Аудиосистемой можно пользоваться ограниченный период времени – см. стр. 249.

Вы можете пользоваться люком в крыше, стеклоподъемниками, гнездом на 12 В в салоне, RTI, телефоном, вентилятором в салоне и стеклоочистителями ветрового стекла.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Положения ключа

Уро-

Функции

вень

Включаются фары.

Предупреждающие/контроль-

ные лампы горят 5 секунд. Активируется ряд дополнитель-

ных систем. При этом электрообогрев подушек сидений и заднего стекла можно включить только после запуска двигателя.

В этом положении ключа очень высокий расход заряда пускового аккумулятора, и поэтому избегайте его использовать!

Выбор положения ключа/уровня

Положение ключа 0

Автомобиль отпирается – уровень 0

•

электрической системы автомобиля.

Положение ключа I

При полностью утопленном в замке

•

зажигания дистанционном ключе – Кратко нажмите на START/STOP

ENGINE.

ВНИМАНИЕ

Чтобы включить положение I или II без запуска двигателя – при выборе этих положений ключа не выжимайте медаль тормоза/сцепления.

Положение ключа II

Дистанционный ключ полностью уто-

•

плен в замке запуска – Длительно нажмите START/STOP ENGINE.

Возврат к положению ключа 0

Для возврата в положение ключа 0 из

•

положения II и I – Кратко нажмите

START/STOP ENGINE.

Аудиосистема

Информацию о работе аудиосистемы, когда дистанционный ключ не находится в замке запуска, – см. стр. 249.

Пуск и остановка двигателя

Информацию о пуске/остановке двигателя – см. стр. 122.

Буксировка

Важную информацию о положении дистанционного ключа во время буксировки – см. стр. 324.

Прим. 2 секунды.

03 Среда обитания водителя

Сидения

Передние кресла

Регулировка опоры поясницы, поворот

ручки

Вперед/назад, поднимите ручку, чтобы отрегулировать расстояние до рулевого колеса и педалей. По окончании регулировки проверьте фиксацию кресла.

Подъем/опускание* переднего края сидения; подкачивание вверх/вниз.

Регулировка наклона спинки сидения, вращение рукоятки.

Подъем/опускание кресла, подкачивание вверх/вниз.

Панель управления кресла с электроприводом*.

ПРЕДОСТЕРЕЖЕНИЕ

Придайте правильное положение креслу водителя перед поездкой, ни в коем случае не во время езды. Убедитесь, что кресло зафиксировано - это поможет избежать травм при резком торможении или аварии.

Складывание спинки переднего сидения

Спинка кресла пассажира может складываться вперед для перевозки длинномерных грузов.

Переместите кресло максимально назад/вниз.

Установите спинку кресла в вертикальное положение.

Поднимите защелки сзади на спинке и сложите ее вперед.

4. Переместите кресло вперед так, чтобы заблокировать подголовник под отделением для перчаток.

Откидывание на место проводится в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ

Возьмитесь за спинку сидения и убедитесь, что после установки в вертикальное положение она надежно зафиксирована. Это поможет избежать травм при резком торможении или аварии.

Относится также к креслу с электроприводом.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

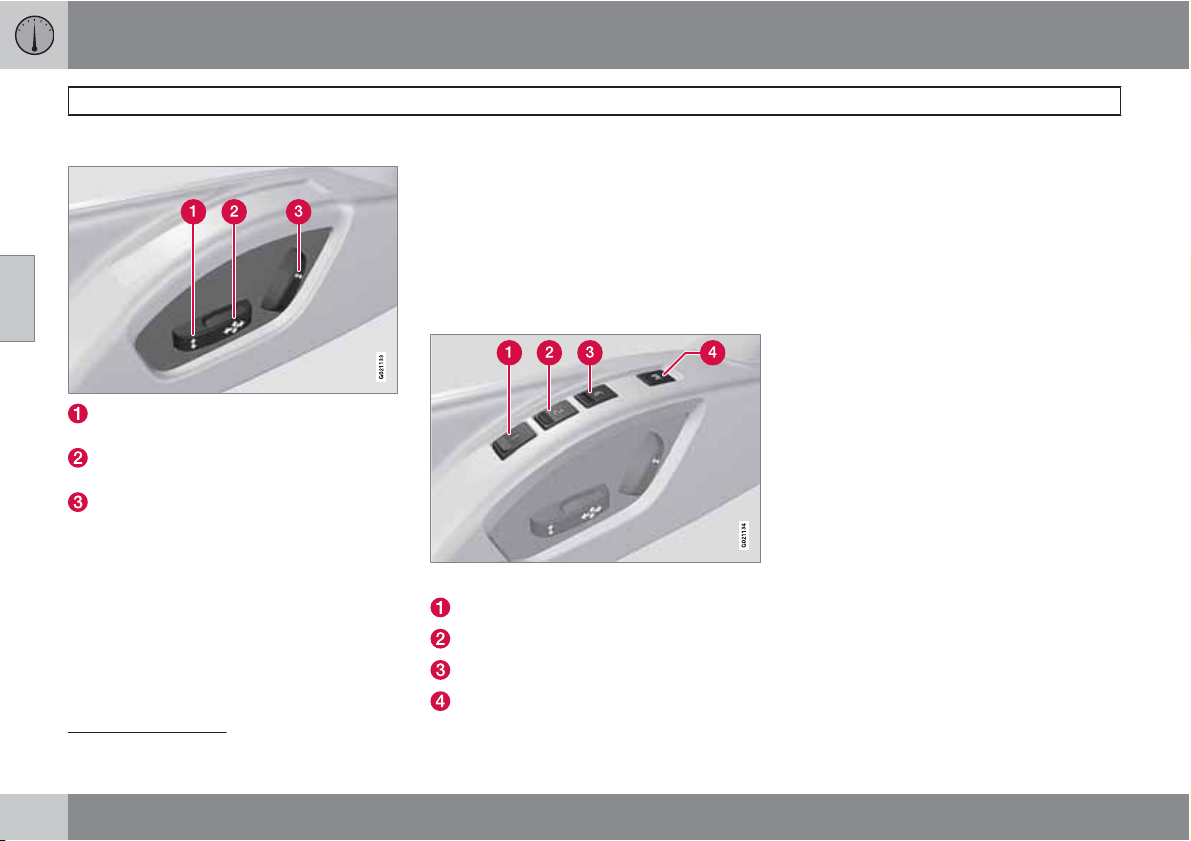

03 Среда обитания водителя

Сидения

Кресло с электроприводом*

Подъем/опускание переднего края подушки сиденья

Положение кресла вверх/вниз и вперед/ назад

Наклон спинки сиденья

На передние кресла с электроприводом установлена защита от перегрузки, которая срабатывает, если кресло блокируется посторонним предметом. В этом случае установите ключ в положение I или 0 и подождите мгновение перед повторной установкой кресла.

Одновременно можно выполнять только одно движение (вперед/назад/вверх/вниз).

Подготовка

Установку кресло можно проводить определенное время после того, как дверь отпирается дистанционным ключом, а ключ не находится в замке зажигания. Обычно установка кресла проводится, когда ключ находится в положении I, и может всегда проводиться при работающем двигателе.

Кресло с функцией памяти*

Сохранение установки в памяти

Кнопка функции памяти

Кнопка для сохранения настроек

1. Отрегулируйте положение кресла и внешних зеркал заднего вида.

2. Удерживайте кнопку сохранения настроек нажатой и одновременно нажмите одну из кнопок функции памяти.

Использование сохраненной установки

Нажмите и удерживайте одну из кнопок функции памяти до тех пор, пока кресло и внешние зеркала заднего вида не остановятся. Если кнопку отпустить, перемещение кресла прерывается.

Память ключа* в дистанционном

ключе

Положение кресла водителя и внешних зеркал заднего вида ключа при запирании автомобиля этим дистанционным ключом.

сохраняются в памяти

Память ключа для функции "управление без ключа", см. стр. 63.

Только если в автомобиле установлены электроуправляемое кресло с функцией памяти и электрические складывающиеся зеркала заднего вида.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Сидения

Когда автомобиль отпирается тем же дистанционным ключом, которым он запирался, и открывается дверь водителя, кресло водителя и внешние зеркала заднего вида автоматически устанавливаются в положения, хранящиеся в памяти ключа.

ВНИМАНИЕ

Кресло и два внешних зеркала заднего вида не двигаются, если они уже находятся в заданном положении.

Память ключа можно также использовать, когда дверь водителя открыта. Для этого нажмите кнопку отпирания на дистанционном ключе.

Память ключа можно активировать/деактивировать в системе меню MY CAR в

Настройки Память ключа. Описание системы меню см.

стр. 159.

Настройки автомобиля

ВНИМАНИЕ

Для того чтобы память для кресла водителя и зеркал заднего вида действовала в нескольких ключах, память необходимо активировать в каждом ключе отдельно.

Каждый дистанционный ключ необходимо установить в замок запуска, чтобы активировать память данного ключа.

ВНИМАНИЕ

Память в дистанционных ключах и три положения памяти в кресле полностью независимы друг от друга.

Аварийная остановка

Если кресло случайно придет в движение, для того чтобы его остановить, нажмите одну из кнопок регулировки положения кресла или кнопкой памяти.

Для повторного запуска с целью установить кресло в положение, сохраненное в памяти, нажмите кнопку отпирания на дистанцион-

ном ключе. В этом случае дверь водителя должна быть открыта.

ПРЕДОСТЕРЕЖЕНИЕ

Опасность защемления! Следите, чтобы дети не играли с регуляторами. Во время установки, следите, чтобы посторонние предметы не находились перед, позади и под креслом. Будьте внимательны, чтобы пассажиры на заднем сидении не оказались зажатыми.

Сидения с электрообогревом

Электрообогреваемые сидения см. стр. 174.

03 Среда обитания водителя

Сидения

Задние сидения

Средний подголовник заднего сидения

Отрегулируйте положение в зависимости от роста пассажира, так чтобы затылок полностью лежал на подголовнике. При необходимости, переместите его вверх.

Чтобы вновь переместить подголовник вниз, необходимо нажать кнопку (расположена по середине между спинкой и подголовником, см. рисунок) и одновременно надавить подголовник вниз.

Складывание вручную внешних подголовников заднего сидения

Чтобы сложить подголовник вперед, потяните за фиксатор рядом с подголовником.

Подголовник перемещается на место вручную до слышимого щелчка.

Складывание спинки заднего сидения

ВАЖНО

Когда вы складываете спинку, на заднем сидении не должны находиться посторонние предметы. Ремни безопасности также не должны быть пристегнуты. В противном случае это может привести к повреждению обивки заднего сидения.

Трехсекционную спинку сидения можно складывать по-разному.

ВНИМАНИЕ

Передние кресла можно переместить вперед и/или спинки кресел установить вертикально, чтобы полностью сложить спинки заднего сидения вперед.

Левую секцию можно сложить отдельно.

•

Среднюю секцию можно сложить

•

отдельно. Правую секцию можно сложить только

•

вместе со средней частью. Чтобы сложить всю спинку целиком,

•

складываются отдельно все секции.

03 Среда обитания водителя

Сидения

Для опускания центрального подголовника – разблокируйте и опустите вниз центральный подголовник, см. стр. 94.

Внешние подголовники опускаются автоматически при складывании спинок сидений. Потяните вверх фиксатор

спинки спинку вперед. Красный индикатор на фиксаторе сидения находится в незафиксированном положении.

и одновременно сложите

показывает, что спинка

ВНИМАНИЕ

Когда спинки опущены, переместите подголовники немного вперед, чтобы они не упирались в подушки сидений.

Откидывание на место проводится в обратном порядке.

ВНИМАНИЕ

Когда спинка сидения откинута на место, красный индикатор не должен быть виден. Если он виден, спинка сидения не зафиксирована.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь после установки на место правильность фиксации спинок и подголовников сидения.

Складывание с помощью электропривода внешних подголовников заднего сидения*

1. Дистанционный ключ должен находиться в положении I или II.

2. Для улучшения обзора сзади, нажав кнопку, опустите внешние подголовники на заднем сидении.

ПРЕДОСТЕРЕЖЕНИЕ

Не опускайте внешние подголовники, если эти места заняты пассажирами.

Переместите подголовник на место вручную до слышимого щелчка.

ПРЕДОСТЕРЕЖЕНИЕ

После того, как подголовники подняты, они должны быть зафиксированы.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Рулевое колесо

Регулировка

Регулировка рулевого колеса.

Рычаг — освобождение рулевого колеса

Возможные положения рулевого колеса

Рулевое колесо можно регулировать по высоте и в глубину:

1. Для освобождения рулевого колеса потяните на себя рычаг.

2. Установите рулевое колесо в наиболее удобное положение.

3. Для блокировки рулевого колеса вдавите на место рычаг. Если движение рычага затруднено, при возвращении рычага на место слегка нажмите на рулевое колесо.

ПРЕДОСТЕРЕЖЕНИЕ

До поездки отрегулируйте и зафиксируйте рулевое колесо.

Для адаптивного (по скорости) сервоуправления* можно регулировать уровень рулевого усилия, см. стр. 191.

Клавиатуры*

G021138

Набор кнопок на рулевом колесе.

Круиз-контроль, см. стр. 192

Адаптивный круиз-контроль, см. стр. 196

Настройки звука и управление телефоном, см. стр. 253.

Звуковой сигнал

Звуковой сигнал.

Для подачи звукового сигнала нажмите на середину рулевого колеса.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

03 Среда обитания водителя

Освещение

Регуляторы света

Общий вид регуляторов света.

Регулировочное кольцо подсветки дисплея и приборов

Задние противотуманные фары

Регуляторы света

Регулировочное кольцо1 для регулировки высоты светового пучка

Подсветка приборов

В зависимости от положения ключа включается различная подсветка дисплеев и приборной панели, см. стр. 89.

Подсветка дисплея автоматически ослабевает в темное время; яркость регулируется кольцом.

Сила подсветки приборов регулируется кольцом.

Регулировка высоты света фар

Груз в автомобиле изменяет положение света фар по высоте, что может приводить к ослеплению водителей встречного транспорта. Избегайте этого регулировкой высоты света фар. Уменьшите высоту пучка света, если в автомобиле тяжелый груз.

1. Запустите двигатель или установите дистанционный ключ в положение I.

2. Вращением вверх/вниз регулировочного кольца измените выше/ниже высоту пучка света фар.

Автомобили с ксеноновыми фарами* оснащены автоматической регулировкой высоты пучка фар, и поэтому регулировочное кольцо на таких автомобилях отсутствует.

Дальний/ближний свет фар

Ручка регулировки света и подрулевой рычаг.

Положения для мигания дальним светом фар

Положение для дальнего света фар

Отсутствует в автомобилях с ксеноновыми фарами*.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

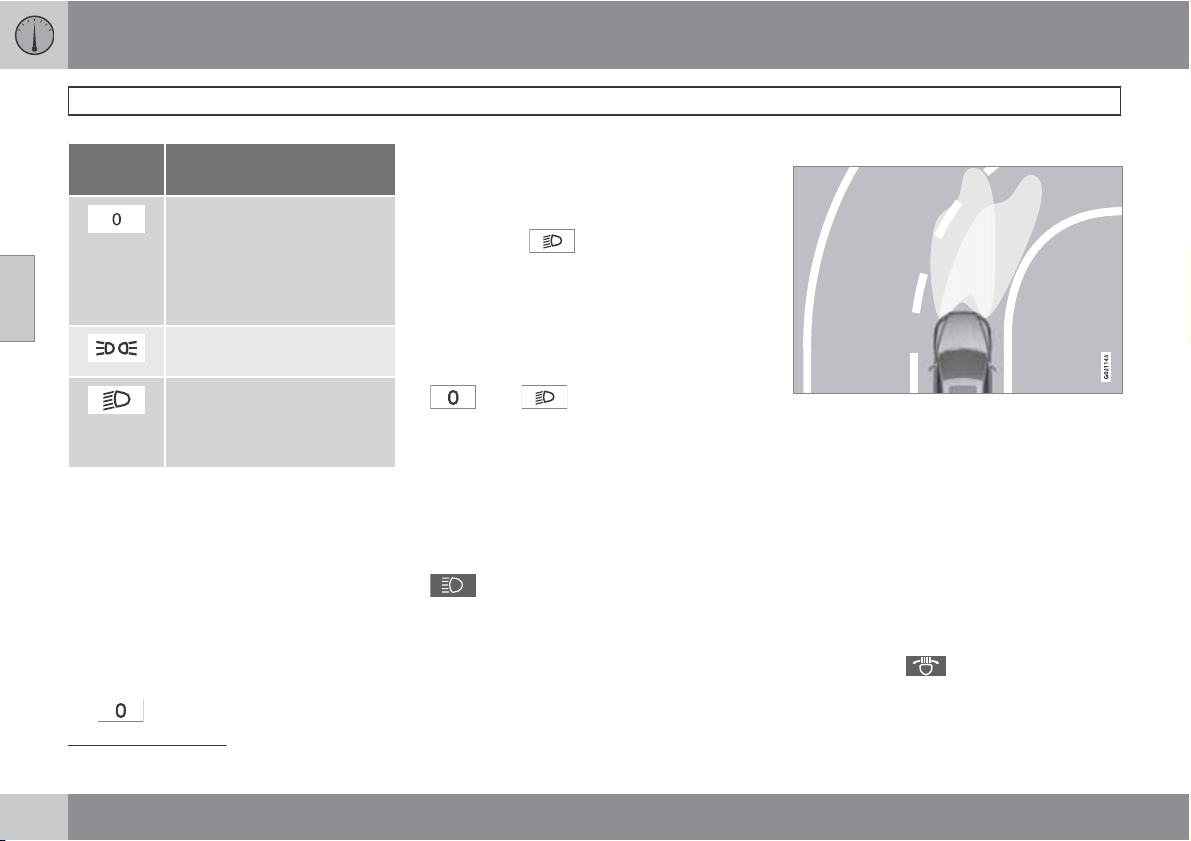

03 Среда обитания водителя

Освещение

Поло-

Значение

жение

Автоматический ближний свет фар. Дальний свет фар и мигание дальним светом

Только некоторые рынки.

можно включить в этом положении отключен.

Габаритные/стояночные огни

Ближний свет. В этом положении можно включить дальний свет фар и мигать дальним светом.

/ближний свет

Мигание дальним светом фар

Без усилия переместите подрулевой рычаг в сторону рулевого колеса в положение для мигания дальним светом. Дальний свет горит, пока вы не отпустите рычаг.

Ближний свет

При запуске двигателя ближний свет фар включается автоматически регулировки света установлена в положе-

ние

. При необходимости автоматиче-

, если ручка

ский ближний свет в этом положении можно отключить в мастерской. Volvo рекомендует обратиться на официальную станцию техобслуживания Volvo.

В положении чается автоматически всегда при запуске двигателя или когда дистанционный ключ находится в положении II.

ближний свет фар вклю-

Дальний свет

Дальний свет можно включить, только когда регулятор света находится в положении

2 или . Для включения/отключения дальнего света переместите подрулевой рычаг до упора в сторону рулевого колеса и отпустите. Вы можете также отключить дальний свет, если слегка нажмете на подрулевой рычаг в направлении рулевого колеса.

При включенном дальнем свете фар в комбинированном приборе горит символ

Активные ксеноновые фары – ABL*

Форма светового пятна с отключенной функцией (слева) и активированной функцией (справа).

Если в автомобиле установлены активные ксеноновые фары (Active Bending Lights – ABL), свет фар следует за движением рулевого колеса, обеспечивая максимальное освещение при прохождении поворотов и перекрестков и повышая, таким образом, безопасность.

Функция активируется автоматически при пуске двигателя. При ошибке в функционировании в комбинированном приборе вклю-

чается символ информационном дисплее показывается

и одновременно на

Только некоторые рынки.

* Опция/дополнительное оборудование, дополнительную информацию см. Введение.

VOLVO V60 MY12 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
