„VSM-105-100“ elektronikus háromfázisú
kétirányú fogyasztásmérõ
® HASZNÁLATI ÚTMUTATÓ
3. - 11. oldal
Rend. sz.: 125456
12 54 46
Verzió: 02/11
2
®
kezeléshez.
Ez a használati útmutató ehhez a készülékhez tartozik. Az útmutató fontos tudnivalókat tartalmaz az üzembe helyezéshez és
Figyeljen erre akkor is, amikor a készüléket harmadik személynek továbbadja.
Õrizze meg tehát a használati útmutatót, hogy szükség esetén fellapozhassa.
Az útmutató tartalma az oldalszámok megadásával a Tartalomjegyzékben található.
Tartalomjegyzék
oldal BEVEZETÉS .......................................................................................................................................................................... 3
2. RENDELTETÉSSZERÛ HASZNÁLAT ...................................................................................................................................... 4
3. A SZÁLLÍTÁS TARTALMA ....................................................................................................................................................... 4
4. A KÉSZÜLÉK LEÍRÁSA ............................................................................................................................................................ 4
5. BIZTONSÁGI TUDNIVALÓK .................................................................................................................................................... 4
6. ÜZEMI KÖRÜLMÉNYEK ........................................................................................................................................................... 6
7. A 3-FÁZISÚ-/4-VEZETÉKES FOGYASZTÁSMÉRÕ KEZELÉSE ............................................................................................. 6
a) A kijelzõ általános funkciói..................................................................................................................................................... 6
b) Az üzemi állapotok kijelzése, a standard fogyasztásmérõ óra mérõállása ........................................................................... 6
c) A pillanatnyi teljesítmény kijelzése ....................................................................................................................................... 7
8. MÛKÖDÉSI HIBÁK .................................................................................................................................................................... 8
9. OPTIKAI IMPULZUSKIMENET ................................................................................................................................................. 8
10. ADATINTERFÉSZ ...................................................................................................................................................................... 8
11. AZ ADATTÁVIRAT FELÉPÍTÉSE ............................................................................................................................................. 9
a) Általános tudnivalók............................................................................................................................................................... 9
b) Az adattáviratok felépítése .................................................................................................................................................... 9
12. ELTÁVOLÍTÁS......................................................................................................................................................................... 10
13. A FOGYASZTÁSMÉRÕ MÛSZAKI ADATAI ........................................................................................................................... 10
14. Q3DA3024 MÉRETRAJZ ........................................................................................................................................................ 11
®
1.
1. BEVEZETÉS
Tisztelt Vásárlónk!
A jelen Voltcraft® készülék megvásárlásával jól választott, amit köszönünk Önnek.
A Voltcraft® név a mérés-, töltési- és tápegységtechnika területén átlagon felüli, minõségi készülékeket jelent, amelyeket különleges
teljesítmény és állandó innováció jellemez.
Az ambiciózus profi elektrotechnikustól a professzionális felhasználóig a Voltcraft® - márkacsalád készüléke a legmagasabb igényeket is
kielégíti, és mindig az optimális megoldást alkalmazza. És a különlegesség: a kiérlelt technika és a megbízható Voltcraft® - készülékek
minõsége mellett még egy majdnem verhetetlen kedvezõ ár/teljesítmény arányt nyújtunk. Ezzel megalapozunk egy hosszú, kellemes és
sikeres üzleti kapcsolatot Önnel.
Sok örömet kívánunk Önnek az új Voltcraft®-készülékhez!
Az összes elõforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve. Minden jog fenntartva.
3
2. RENDELTETÉSSZERÛ HASZNÁLAT
A készülék 3-fázisú/4-vezetékes-, vagy egyfázisú váltóáramú (L2) fogyasztásmérõ óraként alkalmazható a DIN VDE0603 Teil 1, DIN 43853
szerinti mérõhelyiséges mérõhelyrendszerekben.
A VSM-105-fogyasztásmérõ leolvasóval (Conrad rend. sz. 125447) együtt ez a fogyasztásmérõ kompatibilis a „Gateway VSM-101“
készülékkel, és a „VSA“ kiértékelõszoftver segítségével kiértékelhetõ.
A fentiektõl eltérõ alkalmazás nem engedélyezett. A készülék lehetséges károsodása mellett még veszélyeztetés is léphet fel,
pl. rövidzár vagy áramütés veszélye. Tilos a készülék megváltoztatása vagy átalakítása. Feltétlenül vegye figyelembe a biztonsági elõírásokat,
valamint a "Mûszaki adatok" c. fejezetben megadott maximális megengedett üzemi és környezeti feltételeket.
Figyelmesen olvassa végig a használati útmutatót, mert sok fontos tudnivalót tartalmaz a felszereléssel és a kezeléssel kapcsolatban.
3. A SZÁLLÍTÁS TARTALMA
• VSM-105-100 fogyasztásmérõ
• használati útmutató
4. A KÉSZÜLÉK ISMERTETÉSE
1 adatinterfész(D0)
2 2 LC-kijelzõ
3 teszt-LED
4 felhasználói biztosíték
A mérõ háza le van hegesztve, és "véglegesen lezárt" készülékként kezelendõ.
Az impulzuskimeneteknek 10.000 impulzus/kWó a szorzótényezõjük, és csak energiaméréskor aktívak. A készüléknek egy, a DIN EN 62056
szabványnak megfelelõ, visszaverõdésmentes, csak adásirányú optikai D0-interfésze van.
4
5. BIZTONSÁGI TUDNIVALÓK
A használati útmutató elõírásainak be nem tartásából eredõ károk esetén érvényét veszíti a szavatosság/garancia! A
következményes károkért nem vállalunk felelõsséget!
A szakszerûtlen kezelésbõl, vagy a biztonsági elõírások figyelmen kívül hagyásából eredõ anyagi károkért vagy személyi
sérülésekért nem vállalunk felelõsséget. Ilyen esetekben érvényét veszíti a szavatosság/garancia.
VIGYÁZAT!
A készülék üzembehelyezését csak képzett szakember (pl. villanyszerelõ) végezheti, aki ismeri a vonatkozó elõírásokat (pl.
VDE)!
A hálózati feszültségen megfelelõ szakképzettség nélkül végzett munkával nemcsak saját magát veszélyezteti, hanem
másokat is!
Ha nincs kellõ szakképzettsége a felszereléshez, ne akarja ezeket a munkákat maga végezni, hanem bízzon meg velük
szakembert (pl. Klappt Meisterservice, Conrad).
• A rendszer minden tartozéka biztonságtechnikailag kifogástalan állapotban került ki a gyártótól. Ezen állapot megõrzése és a
veszélytelen mûködés biztosítása érdekében a felhasználónak figyelembe kell vennie az útmutatóban foglalt biztonsági
elõírásokat és figyelmeztetéseket.
• Ezek az egyedi készülékek nagy integráltságú alkatrészekkel vannak beültetve. Ezek az elektronikus alkatrészek nagyon
érzékenyek a sztatikus elektromos kisülésekre. Ne érintse meg ezért a fém érintkezõket, és különösen ne érintse a
dugaszoló aljzatokat.
• Biztonsági és engedélyezési okokból (CE) a készüléket nem szabad önkényesen átépíteni és/vagy módosítani.
• Az olyan készülékek használatánál, amelyek elektromos feszültséggel vannak kapcsolatban, az érvényes VDE
elõírásokat be kell tartani, beleértve a következõket: VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 és VDE 0860.
• Forduljon szakemberhez, ha kétségei támadnak a készülék mûködésével, biztonságosságával vagy csatlakoztatásával
kapcsolatban.
• A készüléket csak akkor szabad üzembe helyezni, ha elõzõleg érintésbiztosan beépítették. Beszerelés közben a szerelési
területnek feszültségmentesnek kell lennie. A vezetékezési munkákat csak feszültségmentes állapotban szabad elvégezni.
• A nyomtatott áramköri kártya és a dugaszolható érintkezõk ne kerülhessenek kapcsolatba vízzel vagy nedvességgel.
• Ne használja a mûszert kedvezõtlen körülmények között (éghetõ gázok, gõzök, por jelenléte).
• Minden használat elõtt ellenõrizze a készüléket és annak vezetékeit, hogy nincs-e rajtuk sérülés. Ha feltételezhetõ, hogy a
készüléket már nem lehet biztonságosan használni, akkor helyezze üzemen kívül, és akadályozza meg a véletlen
használatát. Akkor feltételezhetõ, hogy a veszélytelen mûködés már nem lehetséges, ha:
- a készüléken látható sérülések vannak,
- a készülék már nem mûködik
- hosszabb ideig volt kedvezõtlen körülmények között tárolva,
- szállítás közben nagy igénybevételnek volt kitéve.
• Ne kapcsolja be azonnal a készüléket, ha hideg környezetbõl meleg helyiségbe vitte, mert az ilyenkor keletkezõ kondenzvíz
kedvezõtlen körülmények között tönkreteheti. Hagyja, hogy a készülék kikapcsolt állapotban felvegye a helyiség hõmérsékletét.
• Ne hagyja a csomagolóanyagot szanaszét heverni, mert az a gyerekek számára esetleg veszélyes játékszerré válhat.
• Iskolákban, tanmûhelyekben, hobbi- és barkácsmûhelyekben az elektromos készülékek használatát szakképzett személynek
kell felügyelnie.
• Ipari létesítményekben vegye figyelembe az illetékes szakmai szervezetnek az elektromos berendezésekre és üzemi
anyagokra vonatkozó balesetmegelõzési rendszabályait.
• A fentiektõl eltérõ alkalmazás károsíthatja a készüléket, és veszélyekkel, pl. rövidzár, tûz, áramütés, stb. járhat.
5
6. ÜZEMI KÖRÜLMÉNYEK
+A
-
+A
-
+A
+A
A „VSM-105“ 3-fázisú mérõ 4-vezetékes fogyasztásmérõként (3 x 230/400 V), vagy 2-vezetékes fogyasztásmérõként (230 V az L2-n)
alkalmazható a DIN VDE0603 Teil 1, DIN 43853 szerinti mérõhelyiséges mérõhelyrendszerekben. A 100 A értékû maximális küszöbáramot
nem szabad túllépni. A mérõ ezen feltételek mellett teljesíti az EN50470 szabvány A pontossági osztályának a követelményeit.
A mérõ megfelel a II. védelmi osztálynak, míg a háza az IP54 védettségi foknak; alkalmazható a -25°C-tól +55°C-ig terjedõ
hõmérséklettartományban és <100% páratartalom mellett.
7. A 3-FÁZISÚ-/4-VEZETÉKES FOGYASZTÁSMÉRÕ KEZELÉSE

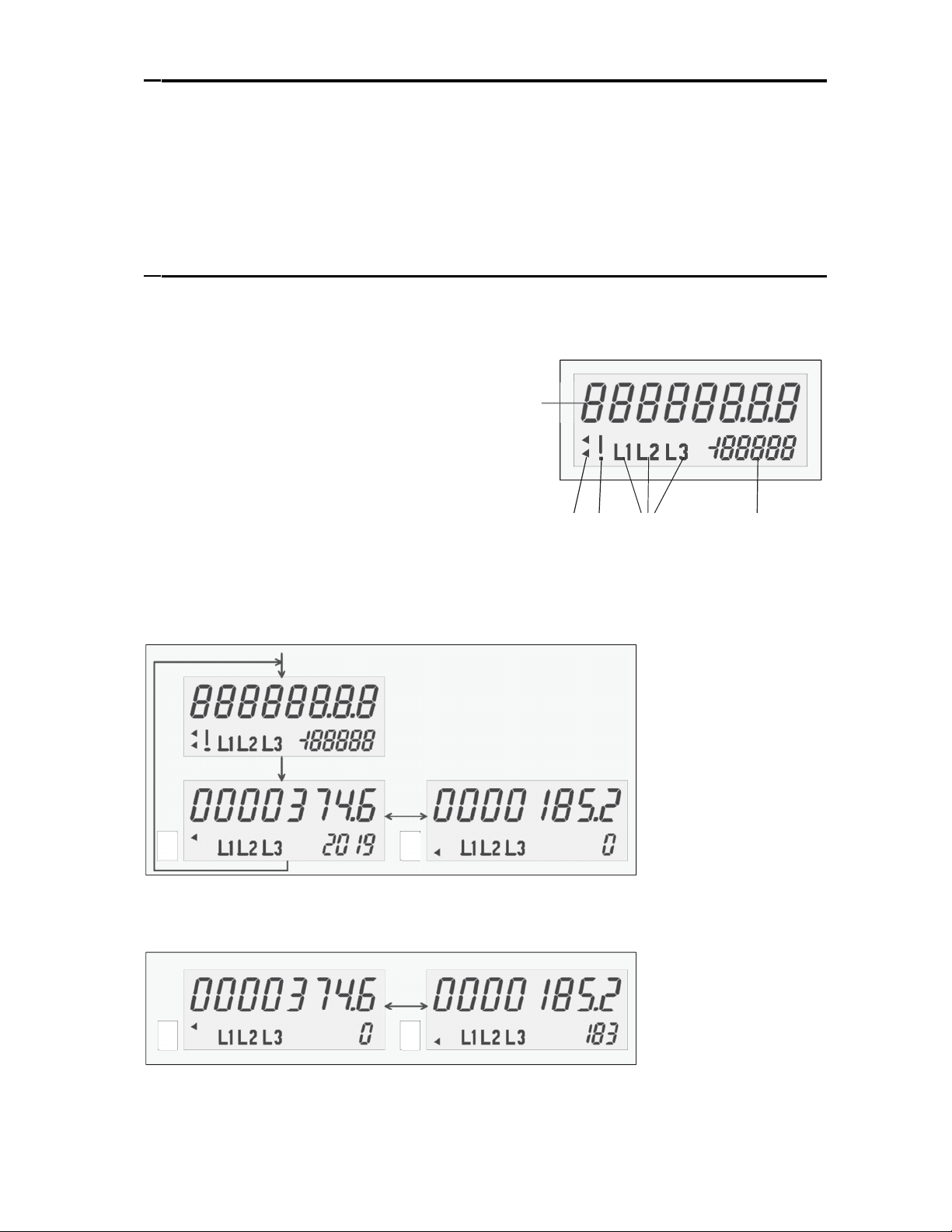

a) Általános kijelzõ-funkciók
A kijelzésre egy háttérvilágítással nem rendelkezõ folyadékkristályos kijelzõ (LCD) szolgál, amely az alábbi
karakterek és szimbólumok megjelenítésére képes. 1 energiakijelzés kWó-ában (fogyasztásmérõállás) 8
jeggyel,
1 tizedesjeggyel
2 kiegészítõ mezõ, pl. betáplálás és kivétel kijelzésére
kétirányú fogyasztásmérõknél
3 a felkiáltójel villog, ha nincs energiaszámlálás, pl. egy visszatáplálási
reteszeléssel bíró tiszta fogyasztásmérõnél energiatáplálás történik a
hálózatba.
4 a rákötött vezetékek feszültsége
5 5 és 1/
2 jegyû számjegycsoport
ill. mûködési hiba kijelzése
elõjellel teljesítménykijelzésre wattban
1
2 3 4 5
b) Az üzemállapotok kijelzése, a mûveletek a kétirányú fogyasztásmérõnál
A
A kijelzés kb. 15 másodpercenként vált az importált (+A) és az exportált (-A) energia között. A kijelzõn látható nyíl azt mutatja, hogy melyik
regiszterhez tartozik az aktuális kijelzés (lásd az ábrán). Az aktuális állapotot a pillanatnyi teljesítmény értékérõl ismerjük fel (a példában: az
aktuális állapot fogyasztás (+A) 2019 W pillanatnyi teljesítménnyel ).
A
-
Ebben az esetben az aktuális állapot: energiaszállítás (export), és a pillanatnyi teljesítmény 183 W.
A kétirányú mérõ a gyárból való leszállításkor visszatáplálási reteszeléssel rendelkezõ fogyasztásmérõként mûködik, csak a fogyasztási
regiszter (+A) jelenik meg a kijelzõn. Csak ha a szállított energia nagyobb 1 kWó-nál, váltakozik a kijelzés a két regiszter között. Ennek a
küszöbértéknek az elérése elõtt a pillanatnyi teljesítmény negatív elõjellel jelenik meg.
A
A
-
6

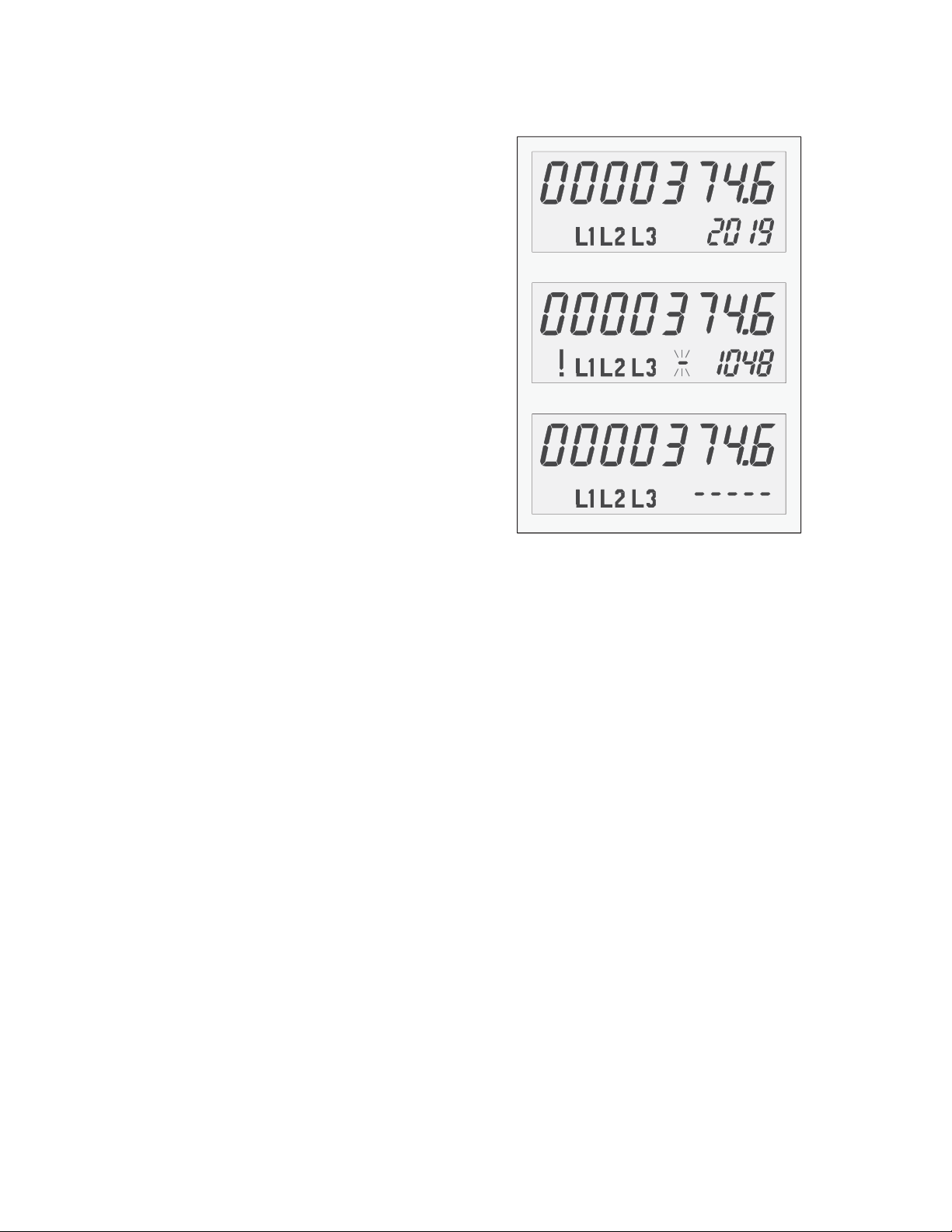

c) a pillanatnyi teljesítmény kijelzése
A kijelzett teljesítmény másodpercenként frissítõdik. Középérték képzõdik a pillanatnyi mérési értékbõl és az utolsó három értékbõl.
A felsõ sor mindig: energiaérték (egy tizedesjeggyel) kWó-ban.
Alsó sor jobbra: Az L1, L2, L3 fázis pillanatnyi teljsítményének az összege,
legalább az egyik az indulási küszöb felett van.
Az L1, L2, L3 fázis pillanatnyi teljesítményének az összege negatív: a
teljesítmény villogó mínusz-jellel jelenik meg a kijelzõn.
Megjelenik a felkiáltójel: az energiát nem számlálja a készülék (visszatáplálási reteszelés).
Az L1, L2, L3 fázis mindegyikének a pillanatnyi teljesítménye az indulási
küszöb alatt van: a kijelzõn „0“ teljesítmény látható (5 kötõjel),az energiát nem
számlálja a készülék (visszatáplálási reteszelés).
7
8. MÛKÖDÉSI HIBÁK
A mûködési hibák felügyelete céljára a „VSM-105“ készülék hibafelismerési funkcióval bír. Ha az alábbi hibák valamelyike elõfordul, a belsõ
energiaregiszter a pillanatnyi állásban "befagy". A felkiáltójel villogni kezd, a kijelzõn megjelenik az aktuális hibakód, amely nem törölhetõ
(példa: „FF002“). A fogyasztásmérõt ki kell szerelni.
Kétirányú fogyasztásmérõ esetén a két regiszter energiaértéke váltakozva jelenik meg.
A hiba leírása
FF001 hardverhiba
FF002 paraméterhiba
FF003 hibás az energiatároló (EEPROM)
9. OPTIKAI IMPULZUSKIMENET
A VSM-105 készülék rendelkezik egy, az EN50470-1 szabványnak megfelelõ optikai tesztkimenettel (impulzuskimenet). Az impulzusállandó
10.000 impulzus/kWó 2 ms impulzushossz mellett. A piros LED nem jelez további jelállapotot ki, és az indulási küszöb alatt inaktív.
10. ADATINTERFÉSZ
A fogyasztásmérõ adatinterfésze egy optikai (infravörös) kommunikációs interfész (D0).
Az alábbi mérési értékek kerülnek kiadásra:
• Az Etot számlálómû-állás (15-jegyû a kWó-mérésben, 8 egész- és 7 tizedesjeggyel), mindig külön a betáplálásra és a kivételre.
• A PL1, PL2, PL3 fázisteljesítmény (71/2-jegyû a W-ra, 2 tizedesjegy, elõjel)
• A Ptot összteljesítmény (71/2-jegyû a W-ra, 2 tizedesjegy, elõjel) A protokoll
az EN62056-21 és EN62056-61 szabványnak megfelelõen készül.
A fogyasztásmérõ két másodpercenként egyirányúan elküld egy adatkészletet
.
8
11. AZ ADATTÁVIRAT FELÉPÍTÉSE
betáplálás
(+A
effektív energia)
(pl. 12345678.1234567*kWó
– nincs különbség
a 8+0 , 7+1 és 6+2 kijelzés között)
Fogyasztásmérõ állása,
-
A effektív
1-0:1.8.0*255
kivétel (-A effektív energia )
a) Általános tudnivalók
D távirat (Telegram) üzemmód a DIN EN 625056-
21 szabvány szerint Adatátviteli sebesség 9600
Baud (Z=5)
Bájtformátum (Byte Format) 7E1 (1 startbit, 7 adatbit, páros paritás, 1 stopbit)
b) Az adattávirat felépítése
cél/ jelentés OBIS MEGJEGYZÉS
Gyártó-azonosító
Tulajdonosi szám
Fogyasztásmérõ állása, +A effektív
L1 + effektív teljesítmény
(P1 pillanatnyi
L2 + effektív teljesítmény
( P2 pillanatnyi
L3 + effektív teljesítmény
(P3 pillanatnyi
∑
Li+ effektív teljesítmény
(a pillanatnyi teljesítmények összege
Státuszinformáció
1-0:0.0.0*255
1-0:1.8.0*255
1-0:21.7.255*255
1-0:41.7.255*255
1-0:61.7.255*255
1-0:1.7.255*255
1-0:96.5.5*255
Lásd DIN EN62056-21
(max. 20 karakter, pl. Q3DB3004 V3.02)
Max. 20 karakter
Állandóan 0,1 mWó felbontással tárolva,
Pillanatnyi teljesítmény – 6 jegy , 2 tizedesjegy a W-ra,
elõjellel (-123456,12*W)
Pillanatnyi teljesítmény – 6 jegy , 2 tizedesjegy a W-ra,
elõjellel (-123456,12*W)
Pillanatnyi teljesítmény – 6 jegy , 2 tizedesjegy a W-ra,
elõjellel (-123456,12*W)
A pillanatnyi teljesítmények összege – 6 jegy , 2 tizedesjegy a
W-ra, elõjellel (-123456,12*W)
A státuszszó egy bájtként van definiálva, és
hexadecimális alakban kerül átvitelre.
A következõ a hozzárendelés:
Bit[7] – MSB, 0=üresjárás, 1=indulóbiten
felül Bit[6] – az L1 kiesése esetén kerül
megadásra
Bit[5] – az L2 kiesése esetén kerül
megadásra Bit[4] – az L3 kiesése
esetén kerül megadásra Bit[3:2] –
tartalékolva, mindig 0
Bit[1] – ‚1’ a távirat a fix idõraszterrel szinkron kerül
gyári szám
0-0:96.5.5*255
(max. 20 karakter)
9
12. ELTÁVOLÍTÁS
Az elhasználódott készüléket a törvényi elõírásoknak megfelelõen távolítsa el; adja le például egy megfelelõ hulladékgyûjtõ
13. A FOGYASZTÁSMÉRÕ MÛSZAKI ADATAI
A fogyasztásmérõ típusa: ....................................................háromfázisú kétirányú fogyasztásmérõ
Mérési mód: ........................................................kétirányú fogyasztásmérés, az egyes fázisok egyedi energiáinak az
összegzése Pontossági osztály: ..................................A osztály (2%) a EN50470-1 szabvány szerint
Referenciaáram I
Küszöbáram I
Indulóááram Ist: ..........................................10 mA
Minimális áram I
Átmeneti áram Itr: ....................................500 mA
Referenciafeszültség Un: ..............................4-vezetékes fogyasztásmérõ: 3 x 230/400 V, 2-vezetékes fogyasztásmérõ: 230 V az L2-n
Referenciafrekvencia fn: ..................................50 Hz
Fogyasztásmérési állandó: ........................................LED – kimenet (piros) 10.000 impulzus/kWó-val
LC-kijelzõ: ................................................7 jegy, 1 tizedesjegy
Kapocs-Ø: ..............................................8 kapocs, Ø 9.5 mm, csavarok 2 x M6 kapcsonként
Kimenetek: ..................................................optikai impulzuskimenet az EN50470-1 szabvány szerint
Súly ......................................................kb. 0,6 kg
Védelmi osztály: II
Védelmi mód (ház): ................................IP54
Teljesítményfelvétel: ..................................<=0,005 W; 5 A / <=1,1 W, 60 A-rel az áramútban
Hõmérséklettartomány: ....................................-25°C - +55°C
Páratartalom: ..........................................<100 %
Mechanikai/ EMV-követelményi osztály: ..M1 / E2 A
fogyasztásmérõ alkalmazási helye:..................beltér
Méretek:.........................................191 x 177 x 50 mm
Felszerelés
A fogyasztásmérõ csatlakozóvezetékének az ajánlott keresztmetszete:
........max. 35 mm2 . A kapocscsavarok meghúzási nyomatéka:
....................<=3 Nm
A kapocsléc 4 hosszban kapható: ........................................40, 60, 80, 100 mm A
fogyasztásmérõ ferde felszerelése nem befolyásolja a méréseket.
állomáson.
ref
: ......................................5 A
max
: ........................................100 A
min
: ......................................100 mA
<=0,6 W / 2,5 VA a feszültségútban
10
14. Q3DA3024 MÉRETRAJZ
Loading...
