VOLTCRAFT VoltSoft PRO User guide

VOLTCRAFT®

Benutzerhandbuch

Voltsoft

Voltsoft Benutzerhandbuch Version 2.8

2

1 Einleitung

Sehr geehrter Kunde, sehr geehrte Kundin,

Mit dem Kauf dieses Voltcraft® Produkts haben Sie eine gute Entscheidung getroffen, wofür wir uns herzlich bei Ihnen bedanken möchten.

Voltcraft® - in den Bereichen Messtechnik, Ladegeräte und Netzwerktechnologie steht dieser Name für qualitativ hochwertige Produkte, die hervorragend funktionieren und von Fachleuten entwickelt wurden, die auf kontinuierliche Innovation setzen. Produkte der Voltcraft® Markenfamilie bieten Elektronikenthusiasten wie auch professionellen Nutzern selbst für schwierigste Aufgaben optimale Lösungen. Voltcraft® Produkte bieten zudem ein unschlagbares Preis-Leistungs-Verhältnis. Deshalb sind wir vollauf überzeugt: Mit unserer Voltcraft® Produktlinie haben wir die Grundlage für eine langfristige, nutzbringende und erfolgreiche Partnerschaft mit unseren Kunden gelegt.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Voltcraft® Produkt!

Voltsoft Benutzerhandbuch Version 2.8

3

Inhaltsverzeichnis

Einleitung ............................................................................................................ 2

1

2 Gebrauch dieses Benutzerhandbuchs .................................................................. 4

3 Installation .......................................................................................................... 5

3.1 Systemvoraussetzungen .................................................................................... 5

3.2 Voltsoft installieren ........................................................................................... 6

3.3 Existierende Daten migrieren.............................................................................. 9

3.4 Voltsoft registrieren ......................................................................................... 10

4 Standard Version ............................................................................................... 12

4.1 Starten Sie den Voltsoft Windows Client ............................................................. 12

4.2 Allgemeine Einstellungen ................................................................................. 13

4.3 Neues Gerät hinzufügen ................................................................................... 15

4.4 Export ........................................................................................................... 16

4.5 Import ........................................................................................................... 17

4.6 Bestehendes Gerät entfernen ........................................................................... 17

4.7 Gerätemanager............................................................................................... 18

5 Professional Version .......................................................................................... 19

5.1 Benutzerverwaltung ........................................................................................ 19

5.2 E-Mail-Verwaltung ........................................................................................... 20

5.3 E-Mail-Vorlage ................................................................................................ 21

5.4 E-Mail-Benachrichtigung .................................................................................. 23

5.5 Benutzerdefiniertes Diagramm .......................................................................... 24

6 Unterstützte Geräte ........................................................................................... 26

6.1 DL101T .......................................................................................................... 27

6.2 DL121TH ....................................................................................................... 33

6.3 DL131G ......................................................................................................... 39

6.4 DL141TH ....................................................................................................... 47

6.5 DL161S ......................................................................................................... 54

6.6 DL141TH2K .................................................................................................... 62

6.7 DL181THP ...................................................................................................... 68

6.8 DL131LUX ...................................................................................................... 74

6.9 DL161SAN ..................................................................................................... 80

6.10 DL201THM ..................................................................................................... 86

6.11 DL200T / DL210TH / DL220THP ........................................................................ 92

6.12 DL230L / DL240K ........................................................................................... 101

6.13 DL111K ........................................................................................................ 109

6.14 DL191A ........................................................................................................ 115

6.15 DL191V ........................................................................................................ 121

6.16 DL151AN ...................................................................................................... 127

6.17 PL-125-T2 / PL-125-T4 ................................................................................... 133

6.18 IR 1200-50D / IR 1201-50D ............................................................................ 139

6.19 SL451 ........................................................................................................... 147

6.20 VC930 / VC950 .............................................................................................. 154

6.21 VC880 / VC650BT .......................................................................................... 161

6.22 VC890 .......................................................................................................... 169

6.23 EL4000 ......................................................................................................... 179

7 Automatisches Upgrade ................................................................................... 186

8 Anhang ............................................................................................................ 187

8.1 Liste Echtzeit-Geräte ...................................................................................... 187

Voltsoft Benutzerhandbuch Version 2.8

4

2 Gebrauch dieses Benutzerhandbuchs

Das Voltsoft System (Voltsoft) ist eine integrierte Steuerungssoftware zur Steuerung unterschiedlicher Voltcraft® Elektronikprodukte. Durch den Einsatz von Voltsoft lassen sich Ihre Voltcraft® Produkte mit nur einer Software verwalten.

Dieses Benutzerhandbuch erklärt die Handhabung und Abläufe für unterschiedliche Komponenten von Voltsoft und erläutert, wie Voltsoft verschiedene Hardware-Modelle steuern kann.

In diesem Benutzerhandbuch finden sich zahlreiche Begriffe und Abkürzung, mit denen Sie ggf. nicht vertraut sind, wenn Sie sich mit dem Thema Web Hosting erst seit kurzem beschäftigen. Nähere Informationen zu diesen Begriffen und Abkürzungen können Sie im Glossar dieses Benutzerhandbuchs finden, oder indem Sie im Internet mithilfe einer Suchmaschine wie Google recherchieren.

Voltsoft Benutzerhandbuch Version 2.8

5

3 Installation

3.1 Systemvoraussetzungen

Zur Installation von Voltsoft sollte Ihr Computer über folgende Spezifikationen verfügen:

- Pentium 233-Megahertz (MHz) Prozessor oder schneller

- Mindestens 1 GB Arbeitsspeicher

- Mindestens 2 GB verfügbarer Festplattenspeicherplatz

- USB 2.0 / 3.0 Anschluss/Anschlüsse

Voltsoft unterstützt nur die folgenden Betriebssysteme:

- Microsoft Windows Vista Service Pack 2 oder höher

- Microsoft Windows 7

- Microsoft Windows 8

- Microsoft Windows 10

Falls Ihr Windows nicht das entsprechende Service Pack enthält, aktualisieren Sie bitte Windows zuerst.

.NET Framework Bibliothek Version:

- .NET Framework 2.0 SP2

-

Falls Ihr Windows nicht das entsprechende .NET Framework enthält, hilft Ihnen der Voltsoft Setup beim Herunterladen aus dem Internet. Es wird jedoch empfohlen, vor der Installation eine Aktualisierung vorzunehmen.

Einige Geräte funktionieren möglicherweise nicht ordnungsgemäß, wenn sie über einen USBHub angeschlossen sind, z.B.:

- DL101T / DL121TH / DL161S / DL180THP / DL111K

Voltsoft Benutzerhandbuch Version 2.8

6

3.2 Voltsoft installieren

1. Legen Sie die Installations-CD-ROM in Ihren Computer ein.

2. Das Menü öffnet sich automatisch (startet die Installation nicht umgehend selbsttätig, doppelklicken Sie auf AutoPlay.exe in Ihrem CD-ROM-Verzeichnis).

Schritt 1: Wählen Sie die Installationssprache aus.

Schritt 2: Klicken Sie für alle folgenden Schritte einfach auf Weiter.

Voltsoft Benutzerhandbuch Version 2.8

7

Schritt 3: Wählen Sie den Speicherort (Ziel-Ordner).

Schritt 4: Aktivieren Sie das Kontrollkästchen, um ein Desktop-Symbol für Voltsoft zu erstellen.

Voltsoft Benutzerhandbuch Version 2.8

8

Schritt 5: Die Installation beginnt.

Voltsoft Benutzerhandbuch Version 2.8

9

Schritt 6: Klicken Sie zum Abschließen der Installation auf „Fertig stellen“.

3.3 Existierende Daten migrieren

Falls Sie eine alte Voltsoft-Version installiert haben, erscheint der folgende Dialog. Klicken Sie auf „Yes“ (Ja), falls Sie die existierenden Daten behalten wollen oder „No“ (Nein), falls Sie eine leere Datenbank haben wollen.

Voltsoft Benutzerhandbuch Version 2.8

10

Standard

Professional

Benutzerverwaltung

√

E-Mail-Verwaltung

√

Allgemeine Einstellungen

√

Sprachpräferenz

√ √ E-Mail-Vorlage

√

Geräte-Verwaltung (Hinzufüg. / Entfern.)

√

Benutzerdefiniertes Diagramm

√

E-Mail-Benachrichtigung

√

3.4 Voltsoft registrieren

Voltsoft verfügt über zwei unterschiedliche Versionen: Standard und Professional. Die Professional Version bietet im Vergleich zur Standard Edition zusätzliche Produktmerkmale.

Vergleich: Standard – Professional

Voltsoft wird standardmäßig in der Standard Version installiert. Um die Produktmerkmale der Professional Version nutzen zu können, muss der Benutzer Software (VoltSoft Datenlogger, BN: 101333) erwerben und zur Registrierung einen gültigen Lizenzschlüssel eingeben (der auf der CD angebracht ist).

Zur Registrierung:

1. 1. Starten Sie den Voltsoft Windows Client

Voltsoft Benutzerhandbuch Version 2.8

11

2. Klicken Sie Hilfe->Online-Aktivierung.

3. Geben Sie einen gültigen Lizenzschlüssel und die Registrierungsinformationen ein.

4. Geben Sie die Proxy Server-Einstellungen ein, falls Ihr Computer über einen Proxy Server

auf das Internet zugreift.

5. Bitte lesen Sie unsere Datenschutzerklärung und Lizenzvereinbarung.

6. Klicken Sie zur Durchführung der Online-Aktivierung die Schaltfläche Aktivieren an.

7. Bei erfolgreicher Aktivierung wird die folgende Meldung angezeigt:

Sollte während der Online-Aktivierung ein Problem auftreten, können Sie die Aktivierung auch Offline durchführen.

1. Klicken Sie auf die Offline-Aktivierungstaste und wählen Sie dann den Speicherort für

die Aktivierungsdatei (Voltsoft.config).

2. Senden Sie die Datei Voltsoft.config an unseren Kundendienst unter folgender E-Mail-

Adresse: xxxx@xxxxxxx

3. Unser Kundendienst wird Ihnen daraufhin die Lizenzdatei (dms.config) zusenden.

4. Kopieren Sie die Datei in das Installationsverzeichnis (z.B. C:\Program Files

(x86)\Voltsoft)

5. Starten Sie Voltsoft erneut.

Voltsoft Benutzerhandbuch Version 2.8

12

1

Hauptmenübereich

Benutzer können über das Hauptmenü verschiedene Funktionen abrufen.

2

Gerätelistebereich

Enthält die Liste von Geräten, die bereits im System

Gerätemanagerbereich.

3

Gerätemanager

Das geöffnete Gerät wird in diesem Bereich angezeigt.

1

2

3

4 Standard Version

4.1 Starten Sie den Voltsoft Windows Client

Gehen Sie zum Starten der Anwendung bitte auf das Startmenü->Alle Programme->Voltcraft>Voltsoft Client

Die Hauptbildschirme des Voltsoft Client sind folgendermaßen gegliedert:

registriert sind. Grünes Symbol – Zeigt an, dass das Gerät bereits am Computer angeschlossen ist Rotes Symbol - Zeigt an, dass das Gerät aktuell nicht verfügbar ist Das Anklicken des Symbols öffnet das Gerät im

Voltsoft Benutzerhandbuch Version 2.8

13

1

Bevorzugte Einheit

Wählen Sie die in Voltsoft zu benutzende Messeinheit aus.

2

Datenspeicherung

Zur Verhinderung einer Datenüberlastung löscht das System alte Daten automatisch. Der Benutzer kann die Anzahl von Tagen festlegen, die die Messwerte gespeichert bleiben sollen.

3

Datendownload

Wenn diese Option aktiviert ist und das System neue Daten

in der Datenbank existieren, herunterlädt, dann werden die bestehenden Daten überschrieben.

4

E-Mail-Einstellungen

Dieser Bereich konfiguriert die Einstellungen für den E-Mail-

Nummer des

Login ID und Passwort – SMTP Server Login und Passwort

1 2 4

5

6

3

4.2 Allgemeine Einstellungen

Klicken Sie zum Aufrufen dieses Moduls bitte auf Datei->Einstellungen.

mit Messzeiten, die bereits

Versand.

E-Mail-Sender – hierbei handelt es sich um den E-MailSender der E-Mail-Benachrichtigung. SMTP Server und Port – Name und PortOutgoing SMTP Server.

Voltsoft Benutzerhandbuch Version 2.8

14

(falls erforderlich).

Setzen Sie bei dieser Checkbox einen

Diese Einstellung ist nur in der Profi-Version verfügbar.

5

Einstellung Webserver

Diese Option wird nicht mehr verwendet.

6

Neustart Voltsoft Server

Führt einen Neustart des Voltsoft Servers durch. Speichern

Speichert und schließt dieses Modul.

Schließen

Schließt dieses Modul ohne zu speichern.

SSL aktivieren – Haken, falls Ihr SMTP-Server eine SSL-Verschlüsselung benötigt (wie z.B. Gmail)

Voltsoft Benutzerhandbuch Version 2.8

15

1

Gerät auswählen

Um ein neues Gerät hinzuzufügen:

3. Geben Sie einen eindeutigen Aliasnamen ein.

2

Automat. Erkennung

Klicken Sie diese Schaltfläche an, um das System prüfen zu

registriert wurde.

3

Hinzufügen

Klicken Sie die Schaltfläche Hinzufügen an, um die Hinzufügung zu bestätigen.

4

Schließen

Klicken Sie die Schaltfläche Schließen an, um das Modul zu schließen.

1 2 3

4

4.3 Neues Gerät hinzufügen

Dieses Modul erscheint automatisch, wenn der Benutzer ein neues Gerät an den Computer anschließt.

Zum manuellen Aufrufen dieses Moduls können Sie auch Geräteverwaltung->Neues Gerät hinzufügen anklicken.

1. Wählen Sie die Serie des Geräts (nur Data Logger in der aktuellen Version verfügbar).

2. Wählen Sie die Modellnummer.

lassen, ob ein Gerät verbunden ist, das aber noch nicht

Voltsoft Benutzerhandbuch Version 2.8

16

4.4 Export

Mit diesem Modul können Geräteeinstellungen und Werte exportiert werden.

Klicken Sie auf Daten > Export, um das Modul zu starten.

Wählen Sie das Gerät für den Export aus und klicken Sie dann auf die Schaltfläche “Export”.

Wählen Sie den Ort für die Exportdatei und klicken Sie auf “Save” (Speichern).

Voltsoft Benutzerhandbuch Version 2.8

17

4.5 Import

Mit diesem Modul können Geräteeinstellungen und Werte importiert werden.

Klicken Sie auf Daten > Import, um das Modul zu starten.

Um die Geräteeinstellungen oder Werte zu importieren, muss die gewünschte Exportdatei aufgesucht werden (die .vsf Datei, die vom Exportmodul erzeugt wurde). Klicken Sie anschließend auf die Import-Schaltfläche.

Wenn das Gerät in Voltsoft bereits vorhanden ist und Sie möchten die Einstellungen / Werte überschreiben, aktivieren Sie die Option “Bestehende Geräteeinstellungen überschreiben/ sofern vorhanden”.

4.6 Bestehendes Gerät entfernen

Dieses Modul ermöglicht es dem Benutzer, Geräte zu entfernen, die nicht mehr benutzt werden. Klicken Sie zum Aufrufen dieses Moduls Geräteverwaltung->Bestehendes Gerät entfernen an.

Klicken Sie zum Entfernen eines Geräts den jeweiligen Gerätenamen in der Liste an und klicken Sie dann die Schaltfläche Entfernen an. Klicken Sie die Schaltfläche Alle Entfernen an, um alle Geräte auf einmal zu entfernen.

Voltsoft Benutzerhandbuch Version 2.8

18

1

Gerätemenübereich

Jedes Gerät enthält sein eigenes Menü, welches in einem Abschnitt weiter unten erklärt wird.

2

Daten-Registerkarte

Zeigt die ausgewählten Daten in Listenformat an

3

DiagrammRegisterkarte

Stellt die ausgewählten Daten grafisch dar

2 3 1

4.7 Gerätemanager

Das geöffnete Gerät wird im Gerätemanager in Registerkartenformat angezeigt. Jede Registerkarte enthält Informationen für ein einziges Gerät.

Jede Registerkarte eines Geräts enthält:

Die Funktion der Module variiert in Abhängigkeit vom Gerät. Daher werden die Funktionen in den Abschnitten zum jeweiligen Gerät beschrieben.

Voltsoft Benutzerhandbuch Version 2.8

19

5 Professional Version

In der Professional Version sind sämtliche Produktmerkmale der Standard Version sowie einige Zusatzfunktionen verfügbar. Die folgenden Eigenschaften sind nach Online-Aktivierung in der Professional Version verfügbar.

5.1 Benutzerverwaltung

Diese Funktion ist nicht mehr gültig.

Voltsoft Benutzerhandbuch Version 2.8

20

1

E-Mail-Adresse

Die E-Mail-Adresse wird in Voltsoft konfiguriert.

2

Neue E-Mail

Geben Sie eine neue E-Mail-Adresse ein und klicken Sie die

anzulegen.

3

E-Mail entfernen

Klicken Sie in der E-Mail-Adressliste auf ein E-Mail und

dem System zu entfernen.

4

Schließen

Schließt dieses Modul

1 2 4

3

5.2 E-Mail-Verwaltung

Dieses Modul ermöglicht es dem Benutzer, die E-Mail-Adressen der Empfänger von E-MailBenachrichtigungen festzulegen. Klicken Sie zum Aufrufen dieses Moduls einfach im Hauptmenü auf Datei->E-Mail-Verwaltung.

hinzufügen

Schaltfläche Hinzufügen an, um ein neues E-Mail im System

betätigen Sie die Schaltfläche Entfernen, um das E-Mail aus

Voltsoft Benutzerhandbuch Version 2.8

21

1

Sprache

Wählen Sie die Sprache für die E-Mail-Vorlage aus.

2

Inhalt Nachricht

Geben Sie den Betreff und Vorlagentext für das E-Mail ein,

1 2 3

5.3 E-Mail-Vorlage

Klicken Sie zum Aufrufen dieses Moduls Präferenz->E-Mail-Vorlage.

das für die jeweiligen Fälle versendet werden soll:

Fall 1: Alarm: Obergrenze Dieses E-Mail wird versandt, wenn ein Messwert die AlarmObergrenze überschreitet.

Fall 2: Alarm: Untergrenze Dieses E-Mail wird versandt, wenn ein Messwert unterhalb der Alarm-Untergrenze registriert wird.

Fall 3: Zurück in Normalbereich Dieses E-Mail wird versandt, wenn ein Messwert über bzw. unter der Alarm-Obergrenze / –Untergrenze erfasst wurde, die Messwerte zwischenzeitlich aber wieder in den Normalbereich zurückgekehrt sind.

Voltsoft Benutzerhandbuch Version 2.8

22

3

Speichern

Klicken Sie die Schaltfläche Speichern an, um die Vorlage zu speichern.

Schließen

Klicken Sie die Schaltfläche Schließen an, um das Modul zu schließen.

1

{DEVICE}

Der Aliasname des Geräts

2

{COLUMN}

Der Name der Messwerterfassung für das Geräte

3

{READING}

Der Wert der Geräte-Messung

4

{TIME}

Die Uhrzeit, zu der das Ereignis verzeichnet wurde

Variablen

Die folgenden Bezeichnungen stehen für Variablen, die bei Versand jeweils ersetzt werden.

Voltsoft Benutzerhandbuch Version 2.8

23

5.4 E-Mail-Benachrichtigung

Voltsoft verfügt über eine E-Mail-Benachrichtigungs-Funktion, die ein E-Mail zum angegebenen Benutzer versendet, wenn der Messwert einen bestimmten Wert übersteigt oder darunter fällt.

Der Benutzer kann dieses Modul verwenden, um E-Mail-Empfänger für das angegebene Gerät festzulegen.

Voltsoft Benutzerhandbuch Version 2.8

24

5.5 Benutzerdefiniertes Diagramm

Mit der Funktion Benutzerdefiniertes Diagramm ist es dem Benutzer möglich, die Messwerte von mehr als einem Gerät grafisch darzustellen. Erstellen eines benutzerdefinierten Diagramms:

1. Wählen Sie im Hauptmenü Geräteverwaltung->Benutzerdefiniertes Diagramm aus.

2. Wählen Sie Neu aus, um ein neues Diagramm zu erstellen; alternativ können Sie ein zuvor gespeichertes Diagramm auswählen. Klicken Sie auf OK, um fortzufahren.

3. Die Schnittstelle Benutzerdefiniertes Diagramm erscheint:

Voltsoft Benutzerhandbuch Version 2.8

25

4. Der Benutzer muss nun:

I. den Datenzeitraum oder Echtzeitdaten (nur bestimmte Geräte unterstützen

Echtzeit-Messwerterfassung) auswählen. II. das Gerät und die Messspalte auswählen. III. Klicken Sie zum Fortfahren auf Nächster Schritt>.

IV. Zu jeder Spalte zeigt das System den Datenhöchstwert und –mindestwert für den

ausgewählten Zeitraum. V. Zu jeder Spalte kann der Benutzer angeben, ob diese auf Y1 oder Y2 dargestellt

wird, die Höchst- und Mindestwerte der Y-Achse und die entsprechende

Linienfarbe bestimmen, oder ob die Nullebene auf dieselbe Ebene einzustellen ist

(oder nicht). VI. Klicken Sie zur Erstellung des Diagramms auf Fertigstellen.

Voltsoft Benutzerhandbuch Version 2.8

26

Typ

Gerätebezeichnung

Data Logger

DL101T

Data Logger

DL111K

Data Logger

DL121TH

Data Logger

DL131G

Data Logger

DL141TH

Data Logger

DL141TH2K

Data Logger

DL151AN

Data Logger

DL161S

Data Logger

DL181THP

Data Logger

DL191A

Data Logger

DL191V

Data Logger

DL200T

Data Logger

DL201THM

Data Logger

DL210TH

Data Logger

DL220THP

Data Logger

IR 1200-50D

Data Logger

PL-125-T2USB / PL-125-T4USB

Data Logger

SL451

DMM

VC930 / VC950

DMM

VC880 / VC650BT

DMM

VC890

EL4000

6 Unterstützte Geräte

Voltsoft unterstützt gegenwärtig folgende Geräte:

Voltsoft Benutzerhandbuch Version 2.8

27

6.1 DL101T

Der DL101T ist ein Datenlogger, der das Speichern von Temperaturmesswerten ermöglicht.

6.1.1 Neuen DL101T hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL101T erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.1.2 DL101T entfernen

Klicken Sie zum Entfernen des DL101T auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

28

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL101T

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.1.3 DL101T – Gerätemanager

Das Gerätemanager-Menü des DL101T enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

29

1

Uhrzeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastpunkte

Weist den Logger an, eine endliche Zahl an Messungen durchzuführen

5

Abtastfrequenz

Weist den Logger an, Messwerte mit einer bestimmten Frequenz aufzuzeichnen

6

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

6

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

7

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

8

Alarm TemperaturUntergrenze / -Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für Temperatur

9

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

10

Setup-Taste

Speichert Änderungen

11

Schließen-Taste

Schließt diese Schnittstelle

6.1.4 DL101T - Einstellung

Aufnahmebeginn

Der Benutzer kann eine benutzerdefinierte Zeit

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

Hinweis: Sämtliche gespeicherten Daten werden für immer gelöscht, wenn der SetupVorgang (Einrichten) abgeschlossen ist.

Voltsoft Benutzerhandbuch Version 2.8

30

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

4

Abbrechen

Schließt dieses Modul

6.1.5 DL101T - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL101T herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.1.6 DL101T - Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

31

1

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat zu exportieren.

2

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format zu exportieren.

6.1.7 DL101T – Datenansicht

Der DL101T misst nur einen Wert (Temperatur). Die Einheit ist Celsius oder Fahrenheit, je nachdem, welche Einstellung in den allgemeinen Einstellungen festgelegt wurde.

Voltsoft Benutzerhandbuch Version 2.8

32

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Herauszoomen

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.1.8 DL101T – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

33

6.2 DL121TH

Der DL121TH ist ein Datenlogger, der das Speichern von Temperatur- und LuftfeuchtigkeitsMesswerten ermöglicht.

6.2.1 Neuen DL121TH hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL121TH erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.2.2 DL121TH entfernen

Klicken Sie zum Entfernen des DL121TH auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

34

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL121TH

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.2.3 DL121TH – Gerätemanager

Das Gerätemanager-Menü des DL121TH enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

35

1

Uhrzeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastpunkte

Weist den Logger an, eine endliche Zahl an Messungen durchzuführen

5

Abtastfrequenz

Weist den Logger an, Messwerte mit einer bestimmten Frequenz aufzuzeichnen

6

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

7

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

8

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

9

Alarm TemperaturUntergrenze / -Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für Temperatur

10

Alarm-Untergrenze / -

Luftfeuchtigkeit

Konfiguriert die Alarm-Untergrenze/-Obergrenze für

11

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

12

Setup-Taste

Speichert Änderungen

13

Schließen-Taste

Schließt diese Schnittstelle

6.2.4 DL121TH - Einstellung

Aufnahmebeginn

Der Benutzer kann eine benutzerdefinierte Zeit

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

Obergrenze für relative

Hinweis: Sämtliche gespeicherten Daten werden für immer gelöscht, wenn der SetupVorgang (Einrichten) abgeschlossen ist.

Luftfeuchtigkeit

Voltsoft Benutzerhandbuch Version 2.8

36

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

4

Abbrechen

Schließt dieses Modul

6.2.5 DL121TH - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL121TH herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.2.6 DL121TH – Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

37

1

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat zu exportieren.

2

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format zu exportieren.

6.2.7 DL121TH – Datenansicht

Der DL121TH ermittelt drei Messwerte (Temperatur, relative Luftfeuchtigkeit und Taupunkt). Die Einheit der Temperatur / des Taupunkts ist Celsius oder Fahrenheit, je nachdem, welche Einstellung in den allgemeinen Einstellungen festgelegt wurde.

Voltsoft Benutzerhandbuch Version 2.8

38

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Herauszoomen

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.2.8 DL121TH – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

39

6.3 DL131G

Der DL131G ist ein Datenlogger, der das Speichern von Schwingungsmessungen ermöglicht. Der DL131G unterstützt Echtzeit-und Echtzeit FFT (Fast Fourier Transform)-Messungen.

6.3.1 Neuen DL131G hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL131G erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung -> Neues Gerät hinzufügen klicken.

6.3.2 DL131G entfernen

Klicken Sie zum Entfernen des DL131G auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

40

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL131G.

2

Gerät -> Stopp

Stoppt den Echtzeit-Datendownload.

3

Gerät -> Datendownload

Messwertdownload vom Gerät.

4

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte.

5

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf.

6

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß.

7

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich.

8

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich.

9

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators.

10

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus.

11

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat.

12

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus.

13

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig.

14

Diagramm -> Ansicht Alle Daten

Zoomt aus Diagramm heraus, um alle Daten anzusehen.

6.3.3 DL131G - Gerätemanager

Das Gerätemanager-Menü des DL131G enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

41

1

Gerätezeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Abtastfrequenz

Weist den Datenlogger an, Messwerte mit einer bestimmten Frequenz aufzuzeichnen.

4

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer.

5

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Einrichten.

6

Einrichten der

In dem Setupfeld für die

zeichnet der Datenlogger auf.

7

Aufnahme-Modus

Der Aufnahme-Modus des DATENLOGGERS kann auf Normal und Bewegungserkennung eingestellt werden.

8

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her.

9

Setup-Taste

Speichert Änderungen.

10

Schließen-Taste

Schließt diese Schnittstelle.

6.3.4 DL131G - Einstellung DL131G - Gerätemanager

Aufnahmebeginn

Bewegungserkennungsschw elle

Der Benutzer kann eine benutzerdefinierte Zeit

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat.

Nach Einrichten – Der Datenlogger beginnt mit der

Aufnahme unmittelbar nach dem

Bewegungserkennungsschwelle kann der Benutzer die Beschleunigungserkennungsgrenze einstellen. Wenn der Beschleunigungswert über der Schwelle liegt,

Voltsoft Benutzerhandbuch Version 2.8

42

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten.

2

Zeitbereich

Auswahl des Datenerfassungsbereichs.

3

Echtzeitdaten

Die Schaltfläche zum Download der Echtzeitdaten wird

befindet.

4

Echtzeit-FFT

Misst die spektralen Echtzeitdaten für die FFT-Analyse.

5

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

6

Abbrechen

Schließt dieses Modul.

6.3.5 DL131G - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL131G herunterladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.2 DL131G - Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

nur angezeigt, wenn sich das Gerät im Echtzeit-Modus

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

43

1

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format (.xls) zu exportieren.

2

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat (.csv) zu exportieren.

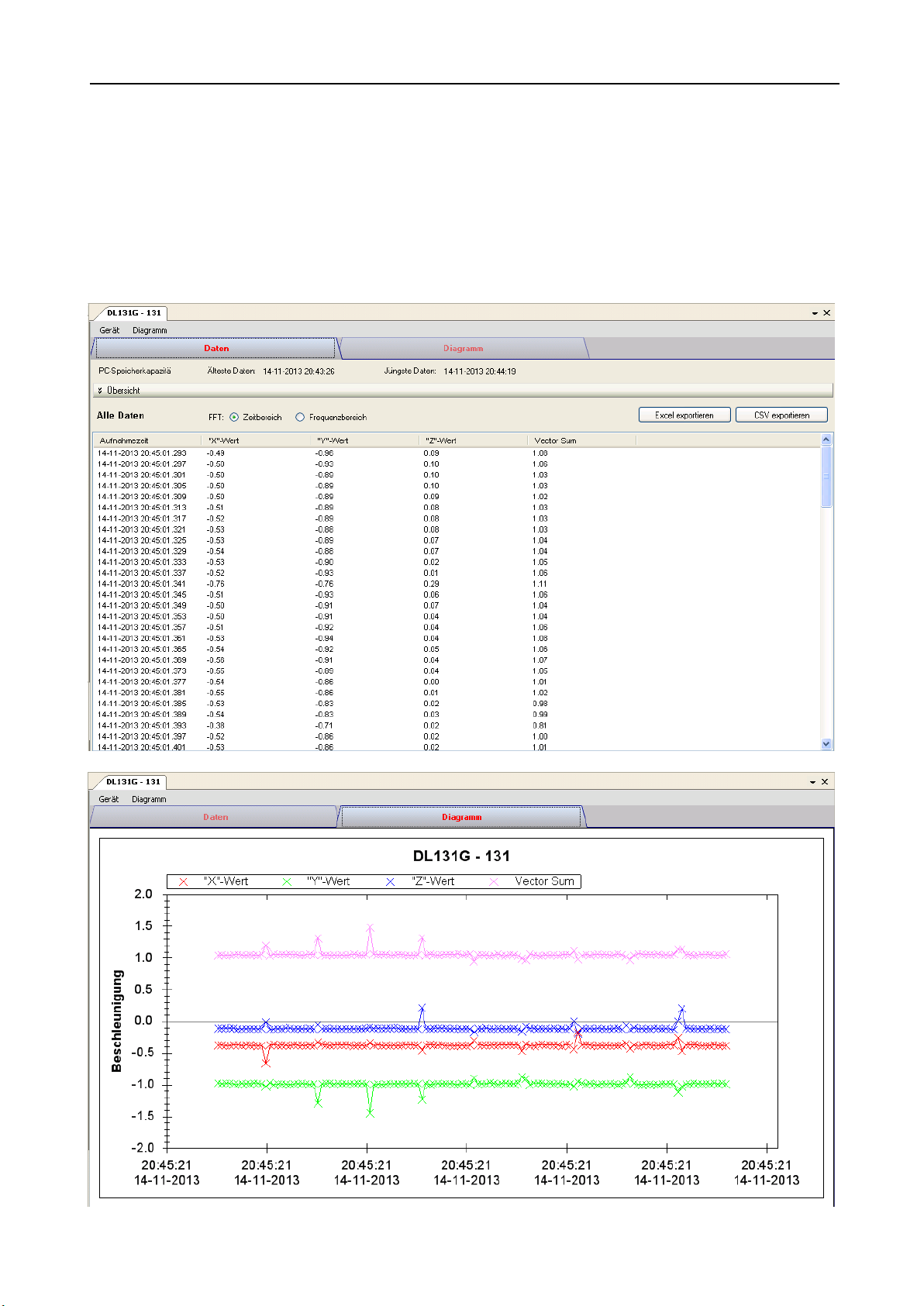

6.3.6 DL131G - Datenansicht

Der DL131G misst vier Messwerte (X-Wert, Y-Wert, Z-Wert und Vektorsumme).

Voltsoft Benutzerhandbuch Version 2.8

44

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Verschieben

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.3.7 DL131G – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

45

6.3.8 DL131G - Echtzeit-FFT

Der Datenlogger ruft den Echtzeit FFT-Modus auf, wenn Sie „Echtzeit-FFT“ unter„Daten anzeigen / plotten“ wählen.

Im FFT-Modus sind zwei Optionen für die Datenanzeige vorhanden: Zeit- und Frequenzbereich.

Zeitbereich:

Im Zeitbereich-Modus werden insgesamt 128 Messungen für einen bestimmten Zeitraum herunterladen.

Voltsoft Benutzerhandbuch Version 2.8

46

Frequenzbereich:

Im Frequenzbereich werden die 128 heruntergeladenen Messungen berechnet und zur Anzeige in 256 Messungen transformiert.

Voltsoft Benutzerhandbuch Version 2.8

47

6.4 DL141TH

Der DL141TH ist ein Datenlogger, der das Speichern von Temperatur- und LuftfeuchtigkeitsMesswerten ermöglicht.

6.4.1 Neuen DL141TH hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL141TH erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.4.2 DL141TH entfernen

Klicken Sie zum Entfernen des DL141TH auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

48

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL141TH

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.4.3 DL141TH – Gerätemanager

Das Gerätemanager-Menü des DL141TH enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

49

1

Gerätezeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastfrequenz

Weist den Datenlogger an, Messwerte mit einer

der rechten Seite auswählen.

5

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

6

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

7

Aufnahme

Weist den Datenlogger an, wenn der Logger-Speicher

fortzufahren, oder die Datenerfassung anzuhalten

6.4.4 DL141TH – Einstellung

Aufnahmebeginn

Der Benutzer kann eine benutzerdefinierte Zeit

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

bestimmten Frequenz aufzuzeichnen Der Benutzer kann spezifische Werte in das Edit-Feld auf der linken Seite eingeben und die Zeiteinheit mittels der Combo-Box auf

voll ist, mit der Datenerfassung durch Überschreiben von alten Daten (kontinuierliche Aufnahme)

Voltsoft Benutzerhandbuch Version 2.8

50

(keine kontinuierliche Aufnahme).

8

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

9

Alarm TemperaturUntergrenze / -Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für Temperatur

10

Alarm LuftfeuchtigkeitUntergrenze / -Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für Luftfeuchtigkeit

11

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

12

Setup-Taste

Speichert Änderungen

13

Schließen-Taste

Schließt diese Schnittstelle

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

4

Abbrechen

Schließt dieses Modul

6.4.5 DL141TH - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL141TH herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.4.6 DL141TH – Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

ausgewählten Messwerte in den Daten- und Diagramm-

Voltsoft Benutzerhandbuch Version 2.8

51

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

52

1

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat zu exportieren.

2

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format zu exportieren.

6.4.7 DL141TH – Datenansicht

Der DL141TH ermittelt drei Messwerte (Temperatur, relative Luftfeuchtigkeit und Taupunkt). Die Einheit der Temperatur / des Taupunkts ist Celsius oder Fahrenheit, je nachdem, welche Einstellung in den allgemeinen Einstellungen festgelegt wurde.

Voltsoft Benutzerhandbuch Version 2.8

53

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Herauszoomen

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.4.8 DL141TH – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

54

6.5 DL161S

Der DL161S ist ein Datenlogger, der das Speichern von Schallpegel-Messwerten ermöglicht. Der DL161S unterstützt Messungen in Echtzeit.

6.5.1 Neuen DL161S hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL161S erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.5.2 DL161S entfernen

Klicken Sie zum Entfernen des DL161S auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

55

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL161S

2

Gerät -> Stopp

Stoppt den Echtzeit-Datendownload

3

Gerät -> Datendownload

Messwertdownload vom Gerät

4

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

5

Gerät -> E-Mail-Benachrichtigung

Ruft das E-Mail-Benachrichtigungs-Modul auf

Version verfügbar)

6

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

7

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

8

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

9

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

10

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

11

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

12

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

13

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

6.5.3 DL161S – Gerätemanager

Das Gerätemanager-Menü des DL161S enthält folgende Einträge:

(Nur für Echtzeit-Gerät in der Professional

Voltsoft Benutzerhandbuch Version 2.8

56

14

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

15

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

16

Diagramm -> Ansicht Alle Daten

Zoomt aus Diagramm heraus, um alle Daten 1

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

2

Aktuelle Zeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

4

Schallpegeleinheit

Als Schallpegeleinheit kann dBA oder dBC gewählt werden.

5

Messgeschwindigkeit

Als Messgeschwindigkeit kann Schnell oder Langsam gewählt werden.

6

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Aufnahme unmittelbar nach dem Einrichten.

7

Abtastfrequenz

Weist den Datenlogger an, Messwerte mit einer

anzusehen

6.5.4 DL161S – Einstellung

Der Benutzer kann eine benutzerdefinierte Zeit

Aufnahmebeginn

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

Voltsoft Benutzerhandbuch Version 2.8

57

bestimmten Frequenz aufzuzeichnen

8

Abtastpunkte

Konfiguriert die Datenlogger-Abtastpunkte

9

Unbegrenzt

Nur für Echtzeit-Modus: der Download wird erst nach Anhalten des Downloads durch den Benutzer gestoppt.

10

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

11

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

12

Logger-Modus

Manuell – Der Datenlogger beginnt erst mit der

unmittelbar nach dem Einrichten.

13

Speicher-Setup

Speicher kann als Speichern oder Echtzeit eingestellt

gespeichert.

14

LED-Blinken für AlarmObergrenze / -Untergrenze

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

15

Alarm-Untergrenze / Obergrenze für dBA

Konfiguriert den Schallpegel (mit Einheit dBA) für die Alarm-Untergrenze / -Obergrenze

16

Alarm-Untergrenze / Obergrenze für dBC

Konfiguriert den Schallpegel (mit Einheit dBC) für die Alarm-Untergrenze / -Obergrenze

17

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

18

Setup-Taste

Speichert Änderungen

19

Schließen-Taste

Schließt diese Schnittstelle

Aufnahme, nachdem der Benutzer den roten Knopf am Gerät gedrückt hat. Sofort – Der Datenlogger beginnt mit der Aufnahme

werden.

Speichern – Die Daten werden im Offline-Modus gespeichert. Echtzeit – Die Daten werden im Echtzeit-Modus

Hinweis: Sämtliche gespeicherten Daten werden für immer gelöscht, wenn der SetupVorgang (Einrichten) abgeschlossen ist.

6.5.5 DL161S - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL161S herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

Voltsoft Benutzerhandbuch Version 2.8

58

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

Echtzeitdaten

Diese Option ist nur bei bestimmten Geräten verfügbar.

verwenden.

4

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

5

Abbrechen

Schließt dieses Modul

6.5.6 DL161S – Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

(Beachten Sie hierzu den Anhang.) Ist diese Option aktiviert, wird das System Echtzeitdaten vom Gerät herunterladen und nicht gespeicherte Daten

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

59

1

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat zu exportieren.

2

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format zu exportieren.

6.5.7 DL161S – Datenansicht

Der DL161S misst zwei verschiedene Werte (Schallpegel in dBA und Schallpegel in dBC). Das Gerät kann zu jedem Zeitpunkt nur einen Messwert erfassen (je nach der gewählten Einstellung).

Voltsoft Benutzerhandbuch Version 2.8

60

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Herauszoomen

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.5.8 DL161S – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

61

6.5.9 DL161S – E-Mail-Benachrichtigung

Da der DL161S Messungen in Echtzeit unterstützt, ist er mit einer E-Mail-BenachrichtigungsFunktion ausgestattet, die ein E-Mail zum angegebenen Benutzer versendet, wenn der Messwert einen bestimmten Wert übersteigt oder darunter fällt. Der Alarmwert kann in den Einstellungen konfiguriert werden.

Der Benutzer kann dieses Modul verwenden, um E-Mail-Empfänger für das angegebene Gerät festzulegen.

6.5.10 DL161S – Kalibrierung des Geräts

Das DL161S bietet eine Schnittstelle zur Schallpegelkalibrierung. Der Anpassungswert der Kalibrierung darf zwischen -12.5 dB und 12.5 dB liegen.

Geben Sie den Wert ein und klicken Sie „OK“, um den Wert einzustellen.

Voltsoft Benutzerhandbuch Version 2.8

62

6.6 DL141TH2K

Der DL141TH2K ist ein Datenlogger, der das Speichern der Lichtstärke ermöglicht.

6.6.1 Neuen DL141TH2K hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL141TH2K erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.6.2 DL141TH2K entfernen

Klicken Sie zum Entfernen des DL141TH2K auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

63

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL141TH2K

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.6.3 DL141TH2K – Gerätemanager

Das Gerätemanager-Menü des DL141TH2K enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

64

1

Uhrzeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastpunkte

Weist den Logger an, eine endliche Zahl an Messungen durchzuführen

5

Abtastfrequenz

Weist den Logger an, Messwerte mit einer bestimmten Frequenz aufzuzeichnen

6

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

7

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

8

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

9

Alarm-Untergrenze / Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze 10

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

11

Setup-Taste

Speichert Änderungen

12

Schließen-Taste

Schließt diese Schnittstelle

6.6.4 DL141TH2K - Einstellung

Aufnahmebeginn

Der Benutzer kann eine benutzerdefinierte Zeit

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

Hinweis: Nach Beendigung des Setups werden alle gespeicherten Daten permanent gelöscht.

Voltsoft Benutzerhandbuch Version 2.8

65

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

Messung

Der Benutzer kann die Celsius- oder FahrenheitDatensätze zum Download auswählen.

4

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

5

Abbrechen

Schließt dieses Modul

6.6.5 DL141TH2K - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL141TH2K herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download zu starten.

6.6.6 DL141TH2K– Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

`

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

66

1

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format (.xls) zu exportieren.

2

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat (.csv) zu exportieren.

6.6.7 DL141TH2K – Datenansicht

Der DL141TH2K ermittelt vier Messwerte: T1, T2, Temperatur und relative Luftfeuchtigkeit.

Voltsoft Benutzerhandbuch Version 2.8

67

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Verschieben

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.6.8 DL141TH2K – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

68

6.7 DL181THP

Der DL181THP ist ein Datenlogger, der das Speichern von Temperatur-, Luftfeuchtigkeits- und Luftdruck-Messwerten ermöglicht.

6.7.1 Neuen DL181THP hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL181THP erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.7.2 DL181THP entfernen

Klicken Sie zum Entfernen des DL181THP auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

69

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL181THP

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.7.3 DL181THP – Gerätemanager

Das Gerätemanager-Menü des DL181THP enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

70

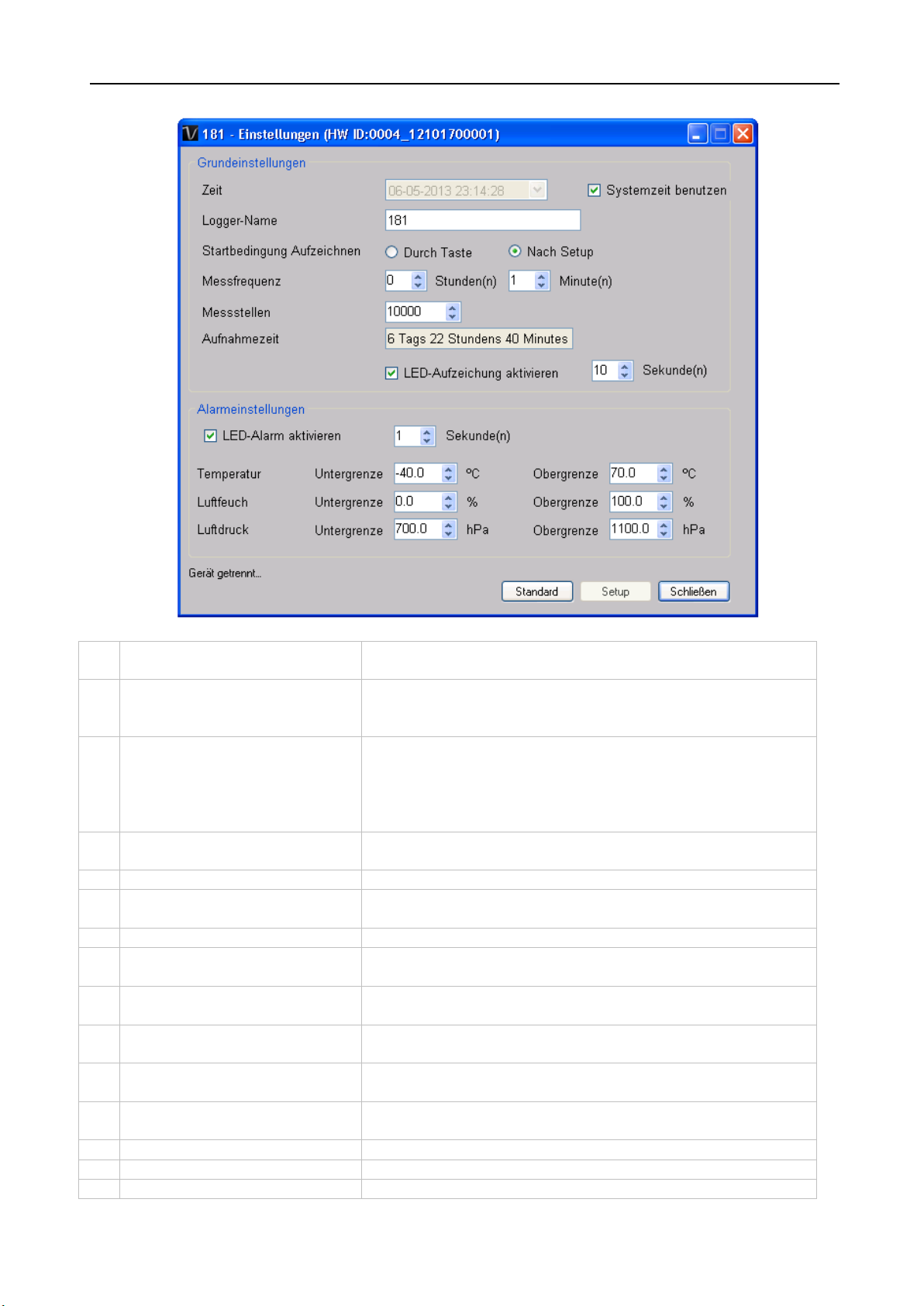

1

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

2

Gerätezeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastfrequenz

Weist den Datenlogger an, Messwerte mit einer bestimmten Frequenz aufzuzeichnen

5

Abtastpunkte

Konfiguriert die Datenlogger-Abtastpunkte

6

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

7

Höhe

Der Benutzer kann hier die aktuelle Höhe einstellen.

8

LED-Blinken Aufnahme

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

9

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

10

Alarm TemperaturUntergrenze / -Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für Temperatur

11

Alarm LuftfeuchtigkeitUntergrenze / -Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für Luftfeuchtigkeit

12

Alarm LuftdruckUntergrenze / -Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für Luftdruck

13

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

14

Setup-Taste

Speichert Änderungen

15

Schließen-Taste

Schließt diese Schnittstelle

6.7.4 DL181THP – Einstellung

Aufnahmebeginn

Der Benutzer kann eine benutzerdefinierte Zeit

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

Voltsoft Benutzerhandbuch Version 2.8

71

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

4

Abbrechen

Schließt dieses Modul

6.7.5 DL181THP - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL181THP herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.7.6 DL181THP – Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

72

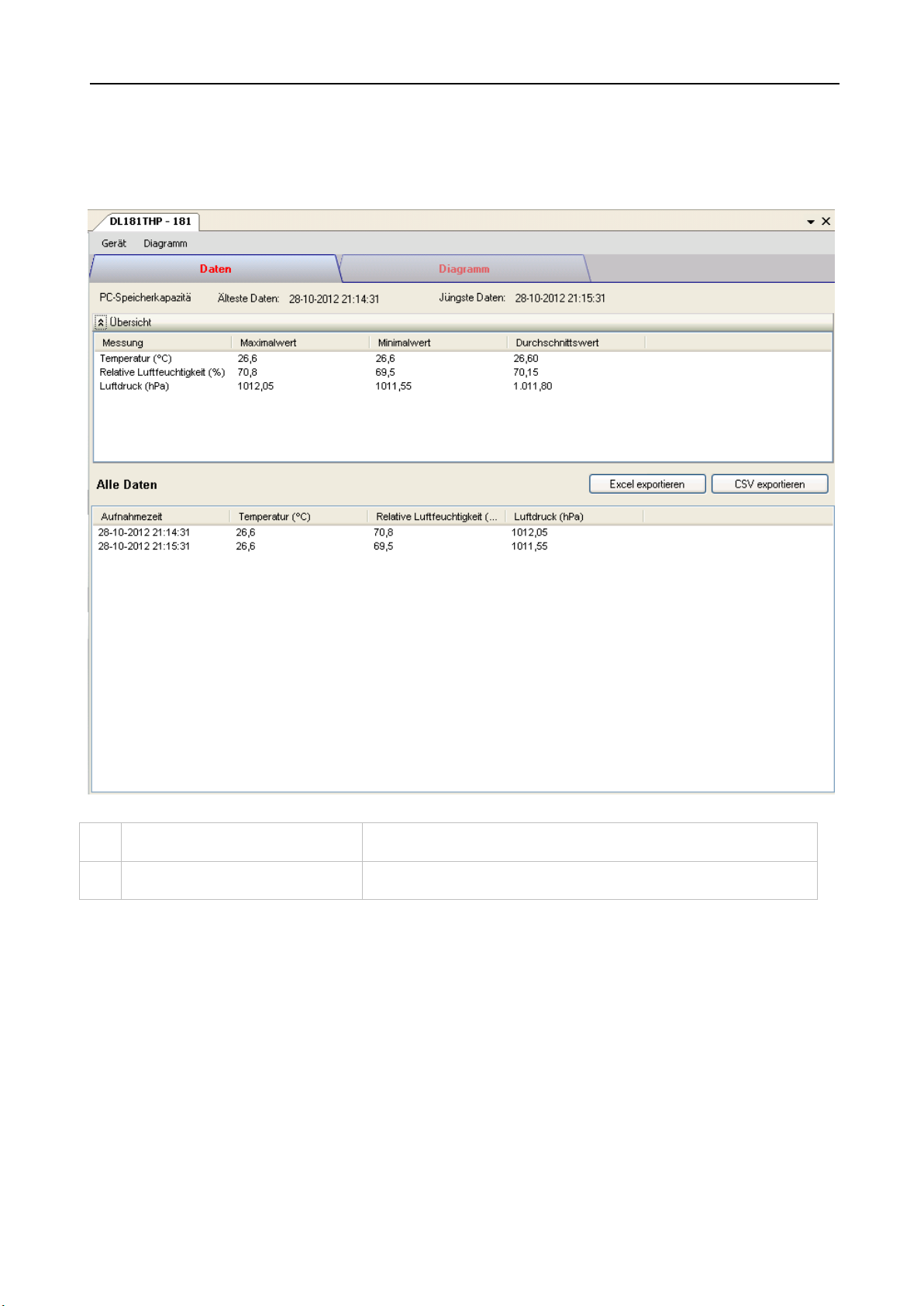

1

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat zu exportieren.

2

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format zu exportieren.

6.7.7 DL181THP – Datenansicht

Der DL181THP ermittelt drei Messwerte (Temperatur, relative Luftfeuchtigkeit und Druck). Die Einheit der Temperatur ist Celsius oder Fahrenheit, die Einheit des Drucks ist hPa / kPa / Bar / SPI, je nachdem, welche Einstellung in den allgemeinen Einstellungen festgelegt wurde.

Voltsoft Benutzerhandbuch Version 2.8

73

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Herauszoomen

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.7.8 DL181THP – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

74

6.8 DL131LUX

Der DL131LUX ist ein Datenlogger, der das Speichern der Lichtstärke ermöglicht.

6.8.1 Neuen DL131LUX hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL131LUX erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.8.2 DL131LUX entfernen

Klicken Sie zum Entfernen des DL131LUX auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

75

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL131LUX

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.8.3 DL131LUX – Gerätemanager

Das Gerätemanager-Menü des DL131LUX enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

76

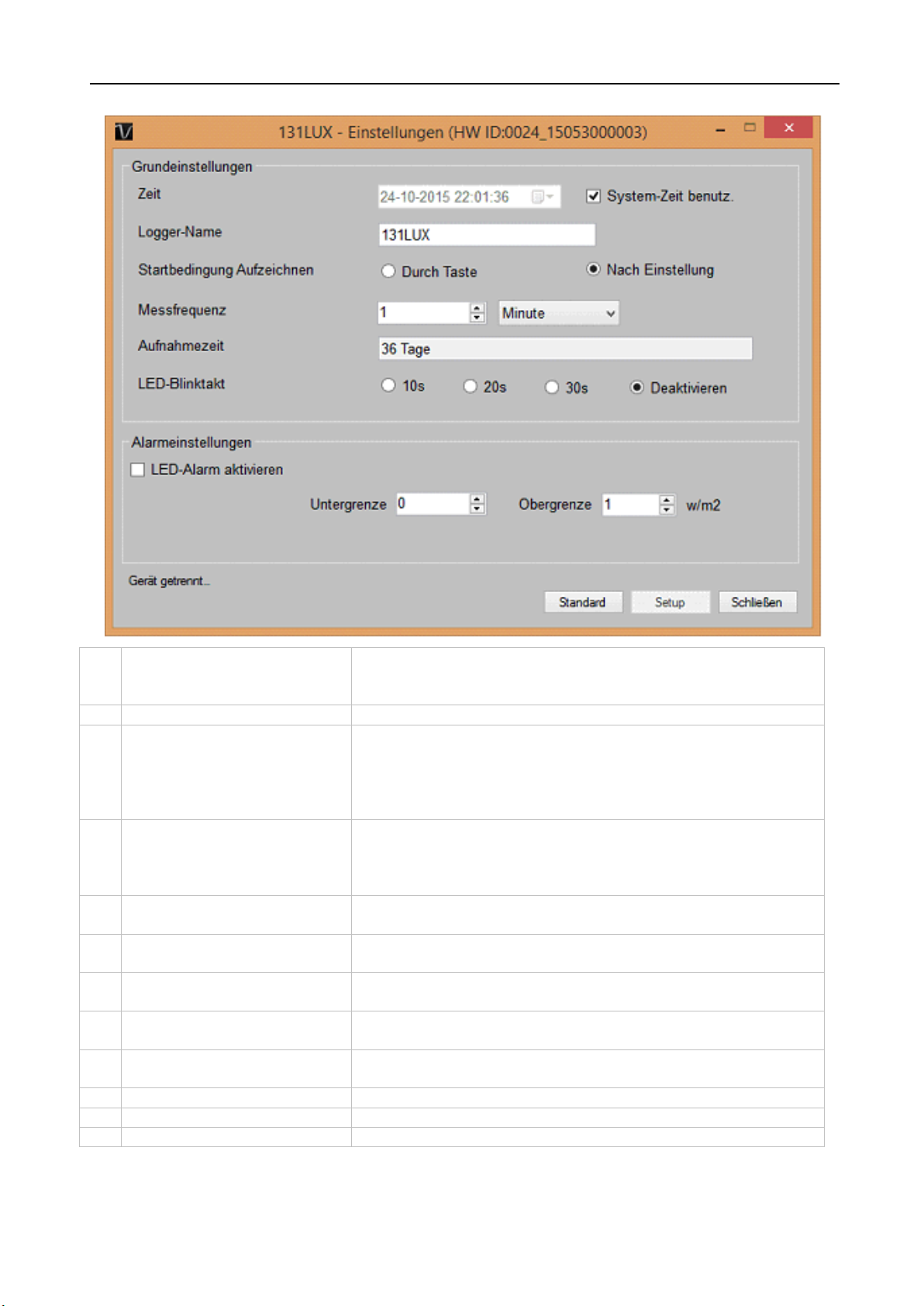

1

Uhrzeit

Konfigurieren Sie den Datenzeitwert des Geräts.

oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit der

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastpunkte

Weist den Logger an, eine endliche Zahl an Messungen

5

Abtastfrequenz

Konfiguriert den Datenlogger, Messwerte mit einer bestimmten Abtastfrequenz aufzuzeichnen.

6

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

7

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

8

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

9

Alarm Untergrenze / Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze. 10

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

11

Setup-Taste

Speichert Änderungen

12

Schließen-Taste

Schließt diese Schnittstelle

6.8.4 DL131LUX - Einstellung

Der Benutzer kann eine benutzerdefinierte Zeit eingeben

Aufnahmebeginn

Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

durchzuführen.

Hinweis: Sämtliche gespeicherten Daten werden für immer gelöscht, wenn der Setup-Vorgang (Einrichten) abgeschlossen ist.

Voltsoft Benutzerhandbuch Version 2.8

77

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

4

Abbrechen

Schließt dieses Modul

6.8.5 DL131LUX - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL131LUX herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.8.6 DL131LUX – Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

78

1

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format (.xls) zu exportieren.

2

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat (.csv) zu exportieren.

6.8.7 DL131LUX – Datenansicht

Der DL131LUX ermittelt nur einen Messwert, die Lichtstärke.

Voltsoft Benutzerhandbuch Version 2.8

79

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Verschieben

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.8.8 DL131LUX – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

80

6.9 DL161SAN

Der DL161SAN ist ein Datenlogger, der das Speichern der Windgeschwindigkeit ermöglicht.

6.9.1 Neuen DL161SAN hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL161SAN erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.9.2 DL161SAN entfernen

Klicken Sie zum Entfernen des DL161SAN auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

81

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL161SAN

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.9.3 DL161SAN – Gerätemanager

Das Gerätemanager-Menü des DL161SAN enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

82

1

Uhrzeit

Konfigurieren Sie den Datenzeitwert des Geräts.

eingeben oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastpunkte

Weist den Logger an, eine endliche Zahl an Messungen

5

Abtastfrequenz

Konfiguriert den Datenlogger, Messwerte mit einer bestimmten Abtastfrequenz aufzuzeichnen.

6

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

7

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

8

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

9

Alarm Untergrenze / Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze. 10

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

11

Setup-Taste

Speichert Änderungen

12

Schließen-Taste

Schließt diese Schnittstelle

6.9.4 DL161SAN - Einstellung

Aufnahmebeginn

Der Benutzer kann eine benutzerdefinierte Zeit

der Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

durchzuführen.

Hinweis: Sämtliche gespeicherten Daten werden für immer gelöscht, wenn der Setup-Vorgang (Einrichten) abgeschlossen ist.

Voltsoft Benutzerhandbuch Version 2.8

83

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

4

Abbrechen

Schließt dieses Modul

6.9.5 DL161SAN - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL161SAN herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

*Legen Sie den Datenlogger auf das Steckschloss, bevor Sie Daten herunterladen.

6.9.6 DL161SAN – Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

84

1

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format (.xls) zu exportieren.

2

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat (.csv) zu exportieren.

6.9.7 DL161SAN – Datenansicht

Der DL161SAN ermittelt vier Messwerte: Maximalwert, Minimalwert, Durchschnittswert und RT Wert.

Voltsoft Benutzerhandbuch Version 2.8

85

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Verschieben

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.9.8 DL161SAN – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

86

6.10 DL201THM

Der DL201THM ist ein Datenlogger, der das Speichern der Feuchtigkeit ermöglicht.

6.10.1 Neuen DL201THM hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL201THM erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.10.2 DL201THM entfernen

Klicken Sie zum Entfernen des DL201THM auf Geräteverwaltung->Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

87

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL201THM

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms zu Schwarz oder Weiß

6

Diagramm -> Gitternetz

Steuert das Einblenden / Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Steuert das Einblenden / Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Steuert das Einblenden / Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.10.3 DL201THM – Gerätemanager

Das Gerätemanager-Menü des DL201THM enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

88

1

Gerätezeit

Konfigurieren Sie den Datenzeitwert des Geräts.

oder die Systemdatenzeit verwenden.

2

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

3

Voraussetzung

Durch Knopfdruck – Der Datenlogger beginnt erst mit der

Aufnahme unmittelbar nach dem Einrichten.

4

Abtastpunkte

Weist den Logger an, eine endliche Zahl an Messungen durchzuführen.

5

Abtastfrequenz

Weist den Logger an, Messwerte mit einer bestimmten Frequenz aufzuzeichnen

6

Aufnahmezeit

Kalkuliert die Aufnahmezeit basierend auf ausgewählten Abtastpunkten und Abtastfrequenz

7

LED-Blinktakt

Konfiguriert den LED-Blinktakt – je länger die eingestellte Zeit, desto länger die Batterielebensdauer

8

LED-Alarm aktivieren

Aktiviert / deaktiviert LED-Blinken, wenn der Alarm ausgelöst ist

9

Alarm-Untergrenze / Obergrenze

Konfiguriert die Alarm-Untergrenze/-Obergrenze für unterschiedliche Messungen.

10

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her

11

Setup-Taste

Speichert Änderungen

12

Schließen-Taste

Schließt diese Schnittstelle

6.10.4 DL201THM - Einstellung

Der Benutzer kann eine benutzerdefinierte Zeit eingeben

Aufnahmebeginn

Aufnahme, nachdem der Benutzer den roten Knopf am Gerät betätigt hat. Nach Einrichten – Der Datenlogger beginnt mit der

Hinweis: Sämtliche gespeicherten Daten werden für immer gelöscht, wenn der SetupVorgang (Einrichten) abgeschlossen ist.

Voltsoft Benutzerhandbuch Version 2.8

89

1

PC-Speicher-Bereich

Download aller in Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

Messung

Der Benutzer kann die Celsius- oder FahrenheitDatensätze zum Download auswählen.

4

OK

Klicken Sie auf OK, um Eingaben zu bestätigen und die

Registerkarten anzuzeigen.

5

Abbrechen

Schließt dieses Modul

6.10.5 DL201THM - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL201THM herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.10.6 DL201THM – Display / Plot Data

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

`

ausgewählten Messwerte in den Daten- und Diagramm-

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und liefert maximal die ersten 100.000 Datensätze zurück, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

90

1

Excel exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format (.xls) zu exportieren.

2

CSV exportieren

Klicken Sie diese Schaltfläche, um die Daten im CSVFormat (.csv) zu exportieren.

6.10.7 DL201THM – Datenansicht

Der DL201THM ermittelt drei Messwerte: Holz Feuchtigkeit, Temperatur, relative Luftfeuchtigkeit.

Voltsoft Benutzerhandbuch Version 2.8

91

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Verschieben

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

6.10.8 DL201THM – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

Voltsoft Benutzerhandbuch Version 2.8

92

6.11 DL200T / DL210TH / DL220THP

Das Modell DL200T ist ein Datenlogger zum Speichern von Temperaturen. Das Modell DL210TH ist ein Datenlogger zum Speichern Temperatur- und Feuchtigkeitswerten. Das Modell DL220THP ist ein Datenlogger zum Speichern von Temperatur-, Feuchtigkeits- und Druckluftwerten.

6.11.1 Neuen DL200T / DL210TH / DL220THP hinzufügen

Wenn Voltsoft einen neu angeschlossenen DL200T / DL210TH / DL220THP erkennt, wird der folgende Dialog angezeigt:

Klicken Sie auf „Ja“. Daraufhin wird der folgende Dialog angezeigt:

Geben Sie einen eindeutigen Aliasnamen für das Gerät ein, und klicken Sie dann auf „Hinzufügen“, um das Gerät zu Voltsoft hinzuzufügen. Sie können dieses Modul auch starten, indem Sie im Menü auf Geräteverwaltung->Neues Gerät hinzufügen klicken.

6.11.2 DL200T / DL210TH / DL220THP entfernen

Klicken Sie zum Entfernen des DL200T / DL210TH / DL220THP auf Geräteverwaltung>Bestehendes Gerät und seinen PC-Datenspeicher entfernen. Wählen Sie das zu entfernende Gerät aus, und klicken Sie dann auf die Schaltfläche „Entfernen“.

Voltsoft Benutzerhandbuch Version 2.8

93

1

Gerät -> Einstellungen

Öffnet die Einstellungsseite des DL200T / DL210TH / DL220THP

2

Gerät -> Datendownload

Messwertdownload vom Gerät

3

Gerät -> Dat. Anzeig/Graf Darstell

Auswahl des Zeitbereichs für die abzurufenden Gerätemesswerte

4

Diagramm -> Diagrammfarben

Ruft das Diagrammfarben-Modul zur Änderung der Farbe einzelner Linien auf

5

Diagramm -> Hintergrundfarbe

Ändert die Hintergrundfarbe des Diagramms in Schwarz oder Weiß

6

Diagramm -> Gitternetz

Dient zum Ein- oder Ausblenden des Gitternetzes im Diagrammbereich

7

Diagramm -> Linie

Dient zum Ein- oder Ausblenden der Linie im Diagrammbereich

8

Diagramm -> Punktindikator

Dient zum Ein- oder Ausblenden des Punktindikators

9

Diagramm -> Drucken

Druckt das erstellte Diagrammblatt aus

10

Diagramm -> Bild speichern unter

Speichert das Bild im ausgewählten Dateiformat

11

Diagramm -> Herauszoomen

Zoomt um eine Stufe heraus

12

Diagramm -> Zoom-To-Fit

Macht alle Zoomvorgänge rückgängig

6.11.3 DL200T / DL210TH / DL220THP – Gerätemanager

Das Gerätemanager-Menü des DL200T / DL210TH / DL220THP enthält folgende Einträge:

Voltsoft Benutzerhandbuch Version 2.8

94

1

Logger-Name

Geben Sie den eindeutigen Aliasnamen für das Gerät ein.

2

Logger ID

Die Logger-ID ist eine vierstellige Kennung. Geben Sie eine Zahl zwischen 0000 und 9999 ein, z. B. 0014.

2

Bedingungen für

"UMGEHEND, BIS SPEICHER VOLL IST": Der Datenlogger startet

Aufnahme zu einem festgelegten Datum und Uhrzeit.

6.11.4 DL200T / DL210TH / DL220THP - Einstellung

Aufzeichnungsstart

sofort mit der Aufzeichnung, bis der Speicher voll ist.

"START PER TASTENDRUCK“: Der Datenlogger startet die Aufnahme, wenn Sie die Taste ENTER mehrere Sekunden gedrückt halten. Der Datenlogger stoppt die Aufnahme, wenn der Speicher voll ist.

"START ZUR STARTZEIT": Der Datenlogger startet die Aufnahme zu einem festgelegten Datum und Uhrzeit, bis der Speicher voll ist.

"START-/ENDZEIT": Der Datenlogger startet und beendet die

Voltsoft Benutzerhandbuch Version 2.8

95

AUFZEICHNUNGSSTART" ersetzt wird.

4

Bedingung für

"KEINE": Es wird keine Bedingung zum Stoppen festgelegt. Der

wenn der PDF-Bericht generiert wurde.

5

Startzeit

Definieren Sie Datum und Uhrzeit, wann die Aufnahme starten soll.

6

Stopzeit

Definieren Sie Datum und Uhrzeit, wann die Aufnahme stoppen soll.

7

Startverzögerung in Minuten

Definieren Sie eine Wartezeit bis zum Beginn der Aufnahme.

8

Abtastrate

Legen Sie fest, wie häufig der Datenlogger Messungen ausführen

"STUNDEN".

9

Aufnahmedauer

Dieser Wert wird automatisch anhand der Abtastrate berechnet und kann durch den Benutzer nicht verändert werden.

10

LED-Blinkintervall

Wählen Sie, wie schnell die LED-Kontrollleuchten (2, 3) blinken

Sekunden.

11

Display aktivieren

Entfernen Sie das Häkchen des Kontrollkästchens, um das LC-

Kontrollkästchen, um das LC-Display einzuschalten.

12

LED-Alarm aktivieren

Der LED-Alarm reagiert, sobald ein Messwert außerhalb des

Kontrollkästchen.

13

Pausefunktion

Während der Aufnahme kann der Grenzwertalarm vorübergehend

nicht unterbrochen.

14

Untere Alarmgrenze

Legen Sie hierfür Parameter fest, indem Sie die Parameter-

Dropdown-Menü (nur bei DL-220THP).

15

Sprache

Wählen Sie die Sprache, in welcher der PDF-Bericht angezeigt werden soll, aus der Auswahlbox.

16

PDF-Dateiname

Klicken Sie auf "NAME EINGEBEN", um das Muster für den

NAMENSMUSTER AUSWÄHLEN". Wählen Sie die gewünschten

"FORTLAUFENDE PROTOKOLLIERUNG": Der Datenlogger startet die Aufzeichnung umgehend und zeichnet in einer Schleife auf. auf. Die neuesten Daten überschreiben die ältesten Daten. Die Aufnahme/Protokollierung wird gestoppt, sobald die Batterie leer ist oder "FORTLAUFENDE PROTOKOLLIERUNG" bei der Konfiguration durch eine andere Option unter "BEDINGUNGEN FÜR

Aufzeichnungsende

Datenlogger stoppt die Aufnahme basierend auf der Einstellung "BEDINGUNGEN FÜR AUFZEICHNUNGSSTART".

"STOPP-TASTE": Der Datenlogger stoppt die Aufnahme, wenn Sie die Taste ENTER mehrere Sekunden gedrückt halten.

"NACH PDF-ERSTELLUNG": Der Datenlogger stoppt die Aufnahme,

und Daten speichern soll, in "SEKUNDEN", "MINUTEN" oder

sollen. Wählen Sie ein Intervall von 5, 10, 15, 20, 25 oder 30

Display auszuschalten, oder setzen Sie das Häkchen im

festgelegten Bereichs liegt.

Um den LED-Alarm zu deaktivieren, entfernen Sie das Häkchen aus dem Kontrollkästchen.

Um den LED-Alarm zu aktivieren, setzen Sie das Häkchen im

Grenzwert

/ Obere Alarmgrenze

ausgeschaltet werden. Wählen Sie "AKTIVIEREN" oder "DEAKTIVIEREN", um die Pausefunktion ein- oder auszuschalten.

Durch das Einschalten der Pausefunktion wird die Aufnahme selbst

Kontrollkästchen aktivieren und die unteren und oberen Alarmgrenzen in Zahlen angeben. Wählen Sie für den Luftdruck die gewünschte Einheit aus dem

Dateinamen zu definieren.

Ein neues Fenster wird geöffnet: "BITTE NACHFOLGEND EIN

Voltsoft Benutzerhandbuch Version 2.8

96

Elemente (EIGENTÜMER/SERIEN-

und dieses Fenster zu schließen.

17

Datumsformat

Wählen Sie Ihr bevorzugtes Datumsformat aus dem Menü.

18

Zeitformat

Wählen Sie zwischen dem Format 12 Stunden oder 24 Stunden.

19

Eigentümer

Geben Sie den Namen des Eigentümers ein.

20

Standort

Geben Sie den Namen des Standortes ein, beispielsweise den Namen des Standortes, an dem Sie aufnehmen werden.

21

Berichtsname

Geben Sie einen Berichtsnamen ein, der im PDF-Bericht angezeigt wird.

22

Benutzertext

Geben Sie Anmerkungen oder zusätzliche Informationen ein, falls erforderlich.

23

Default-Taste

Stellt die Standard-Werkseinstellungen wieder her.

24

Konfiguration erstellen-Taste

Speichert die Änderungen. 25

Schließen-Taste

Schließt diese Schnittstelle.

ID/MODELLNAME/DATUM/ZEIT/STANDORT) und ihre Reihenfolge.

Es können bis zu 6 Elemente ausgewählt werden. Die gewählten Elemente erscheinen im Feld "DATEINAME".

Drücken Sie "LÖSCHEN", um alle ausgewählten Elemente zu löschen. Das Feld "DATEINAME" ist wieder leer.

Drücken Sie "X", um das Muster für den Dateinamen zu speichern

Hinweis: Alle gespeicherten Daten werden für immer gelöscht, wenn der Setup-Vorgang (Einrichten) beendet wird.

Voltsoft Benutzerhandbuch Version 2.8

97

1

PC-Speicher-Bereich

Download aller in der Datenbank gespeicherter Daten

2

Zeitbereich

Auswahl des Datenerfassungsbereichs

3

Messung

Beim Modell DL200T / DL210TH können Sie zum

Drucklufteinheit auswählen.

4

OK

Klicken Sie auf OK, um die Eingaben zu bestätigen und

Diagramm-Registerkarten anzuzeigen.

5

Schließen

Schließt dieses Modul

6.11.5 DL200T / DL210TH / DL220THP - Datendownload

Dieses Modul ermöglicht es dem Benutzer, die Daten vom DL200T / DL210TH / DL220THP herunterzuladen.

Klicken Sie auf „OK“, um die Aufzeichnung zu stoppen und den Download der Messwerte zu starten.

6.11.6 DL200T / DL210TH / DL220THP – Daten anzeigen / plotten

Dieses Modul ermöglicht es dem Benutzer, einen Bereich für die Messwerterfassung vom Gerät auszuwählen und diesen in der Daten-Registerkarte und Diagramm-Registerkarte wiederzugeben.

Download wahlweise Celsius- oder Fahrenheit-Werte auswählen.

Beim Modell DL220THP können Sie auch die

die ausgewählten Messwerte in den Daten- und

Voltsoft Benutzerhandbuch Version 2.8

98

Die benötigte Ladezeit steigt mit der Anzahl der abgerufenen Datenwerte. Daher ist das System mit einer Begrenzung versehen und überträgt maximal die ersten 100.000 Datensätze, die Ihrem Auswahlkriterium entsprechen.

Voltsoft Benutzerhandbuch Version 2.8

99

1

Excel exportieren

Klicken Sie diese Schaltfläche, um die Daten im ExcelFormat (.xls) zu exportieren.

2

CSV exportieren

Klicken Sie diese Schaltfläche an, um die Daten im Excel-Format (.csv) zu exportieren.

6.11.7 DL200T / DL210TH / DL220THP – Datenansicht

Das Modell DL200T bietet zwei Messungen an: Temperatur und Pause. Beim Modell DL210TH sind es drei Messungen: Temperatur, Luftfeuchtigkeit und Pause. Beim Modell DL220THP werden vier Messungen angeboten: Temperatur, Luftfeuchtigkeit, Druckluft und Pause.

Für Pause kann jeweils nur der Wert 0 oder 1 angegeben werden. Hiermit wird festgelegt, ob bei Grenzwertalarm eine Pause eingelegt werden soll oder nicht (1 = Pause).

Voltsoft Benutzerhandbuch Version 2.8

100

1

Mausrad

Hineinzoomen/Herauszoomen

2

Mausklick und Ausschnitt markieren

Hineinzoomen 3

Umschalt + Mausklick

Bereich verschieben

4

Mauszeiger über einen Punkt bewegen

Anzeige der Messwerte

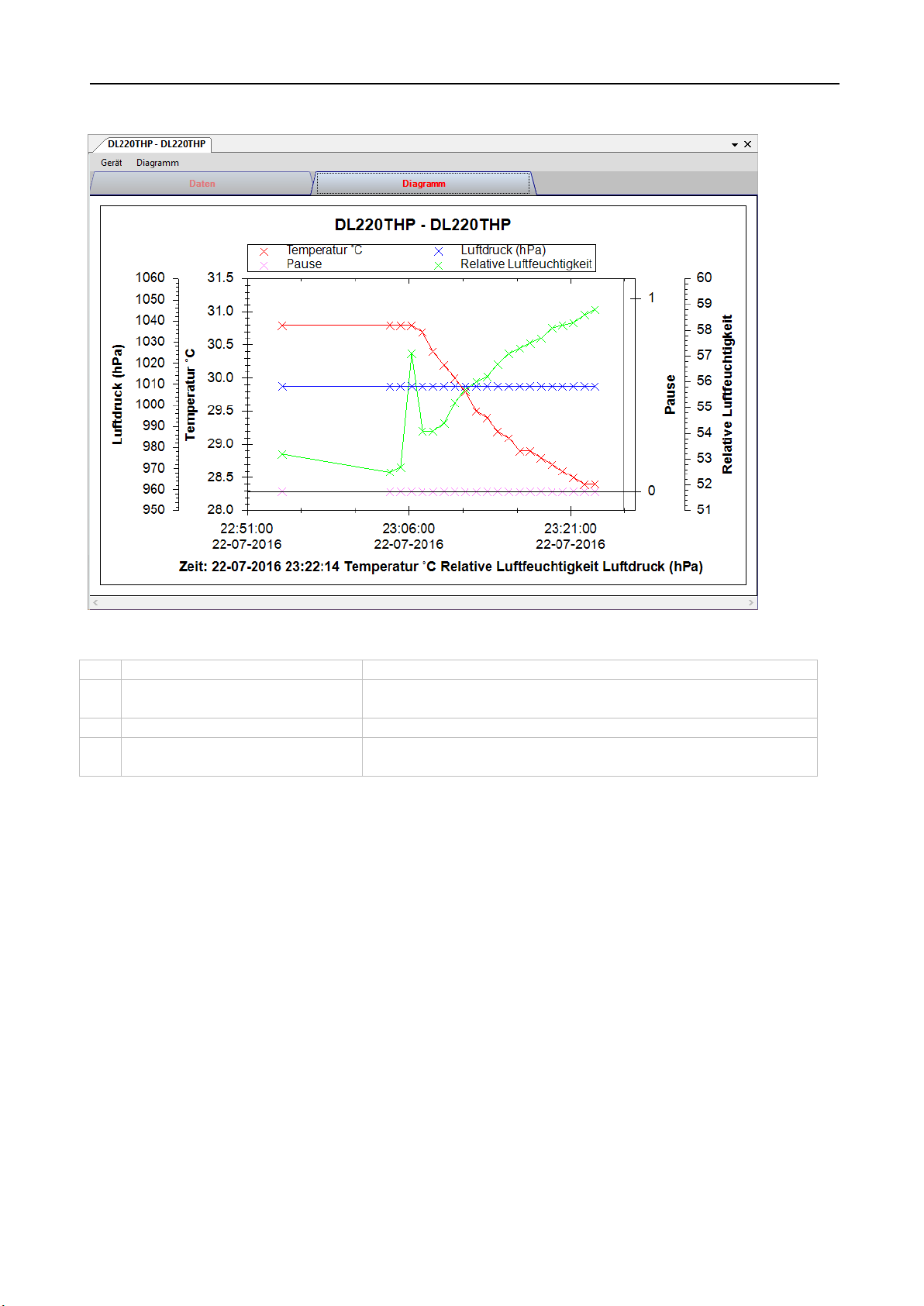

6.11.8 DL200T / DL210TH / DL220THP – Diagrammansicht

Im Diagramm werden folgende Operationen unterstützt:

VOLTCRAFT VoltSoft PRO User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Einleitung

2 Gebrauch dieses Benutzerhandbuchs

3 Installation

3.1 Systemvoraussetzungen

3.2 Voltsoft installieren

3.3 Existierende Daten migrieren

3.4 Voltsoft registrieren

4 Standard Version

4.1 Starten Sie den Voltsoft Windows Client

4.2 Allgemeine Einstellungen

4.3 Neues Gerät hinzufügen

4.4 Export

4.5 Import

4.6 Bestehendes Gerät entfernen

4.7 Gerätemanager

5 Professional Version

5.1 Benutzerverwaltung

5.2 E-Mail-Verwaltung

5.3 E-Mail-Vorlage

5.4 E-Mail-Benachrichtigung

5.5 Benutzerdefiniertes Diagramm

6 Unterstützte Geräte

6.1 DL101T

6.1.1 Neuen DL101T hinzufügen

6.1.2 DL101T entfernen

6.1.3 DL101T – Gerätemanager

6.1.4 DL101T - Einstellung

6.1.5 DL101T - Datendownload

6.1.6 DL101T - Daten anzeigen / plotten

6.1.7 DL101T – Datenansicht

6.1.8 DL101T – Diagrammansicht

6.2 DL121TH

6.2.1 Neuen DL121TH hinzufügen

6.2.2 DL121TH entfernen

6.2.3 DL121TH – Gerätemanager

6.2.4 DL121TH - Einstellung

6.2.5 DL121TH - Datendownload

6.2.6 DL121TH – Daten anzeigen / plotten

6.2.7 DL121TH – Datenansicht

6.2.8 DL121TH – Diagrammansicht

6.3 DL131G

6.3.1 Neuen DL131G hinzufügen

6.3.2 DL131G entfernen

6.3.3 DL131G - Gerätemanager

6.3.4 DL131G - Einstellung DL131G - Gerätemanager

6.3.5 DL131G - Datendownload

6.2 DL131G - Daten anzeigen / plotten

6.3.6 DL131G - Datenansicht

6.3.7 DL131G – Diagrammansicht

6.3.8 DL131G - Echtzeit-FFT

6.4 DL141TH

6.4.1 Neuen DL141TH hinzufügen

6.4.2 DL141TH entfernen

6.4.3 DL141TH – Gerätemanager

6.4.4 DL141TH – Einstellung

6.4.5 DL141TH - Datendownload

6.4.6 DL141TH – Daten anzeigen / plotten

6.4.7 DL141TH – Datenansicht

6.4.8 DL141TH – Diagrammansicht

6.5 DL161S

6.5.1 Neuen DL161S hinzufügen

6.5.2 DL161S entfernen

6.5.3 DL161S – Gerätemanager

6.5.4 DL161S – Einstellung

6.5.5 DL161S - Datendownload

6.5.6 DL161S – Daten anzeigen / plotten

6.5.7 DL161S – Datenansicht

6.5.8 DL161S – Diagrammansicht

6.5.9 DL161S – E-Mail-Benachrichtigung

6.5.10 DL161S – Kalibrierung des Geräts

6.6 DL141TH2K

6.6.1 Neuen DL141TH2K hinzufügen

6.6.2 DL141TH2K entfernen

6.6.3 DL141TH2K – Gerätemanager

6.6.4 DL141TH2K - Einstellung

6.6.5 DL141TH2K - Datendownload
