Laboratorní napájecí zdroj VLP 1602 Pro
Obj. č.: 51 18 13
1. Úvod
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme
přesvědčeni, že tento laboratorní napájecí zdroj splní Vaše očekávání a bude Vám k užitku.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení napájecího zdroje
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim
odevzdali i tento návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu
kdykoliv přečíst! Abyste výrobek uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba,
abyste tento návod k obsluze dodržovali! Věnujte prosím několik minut času a přečtěte si pozorně
tento návod k obsluze, dříve než uvedete tento přístroj do provozu.
Tento výrobek odpovídá současnému stavu techniky a splňuje předpisy evropských norem o
elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými evropskými a
národními normami a směrnicemi. Doklady o této shodě jsou uloženy u výrobce.
Voltcraft ® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky
(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se
vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či
profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
A ještě něco navíc: Vyzrálou techniku a spolehlivou kvalitu našich výrobků nabízíme za velice
výhodné ceny. A tím jsme si absolutně jisti: Naše série laboratorních napájecích zdrojů a jiných
přístrojů vytvářejí základnu pro dlouhodobou, dobrou a úspěšnou spolupráci s Vámi.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft ®.
1. Úvod ..........................................................................................................1
2. Účel použití laboratorního napájecího zdroje.........................................3
3. Bezpečnostní předpisy.............................................................................3
4. Součásti laboratorního napájecího zdroje..............................................5
Přední strana přístroje .........................................................................................................5
Zadní strana přístroje...........................................................................................................6
5. Uvedení napájecího zdroje do provozu a jeho obsluha.........................6
Nastavení výstupního napětí ...............................................................................................7
Nastavení maximálního výstupního proudu (pouze výstup A, OUTPUT A).........................7
Připojení elektrického spotřebiče k laboratornímu napájecímu zdroji..................................8
Přehřátí napájecího zdroje...................................................................................................8
6. Čištění a údržba napájecího zdroje.........................................................8
7. Poruchy přístroje a jejich odstranění......................................................8
8. Výměna pojistky .......................................................................................9
9. Technické údaje........................................................................................9
2
2. Účel použití laboratorního napájecího zdroje
Tento laboratorní napájecí zdroj slouží k napájení elektrických spotřebičů, které potřebují ke
svému napájení stejnosměrné napětí 0 až 60 V s maximálním odběrem proudu 1,5 A (výstup A)
nebo 3 až 6 V s maximálním odběrem proudu 2 A (výstup B). Tímto přístrojem můžete napájet dva
elektrické spotřebiče nezávisle na sobě.
Tento napájecí zdroj odpovídá ochranné třídě 1 a lze jej připojit pouze k uzemněným síťovým
zásuvkám se střídavým napětím 230 V / 50 Hz. Tento laboratorní napájecí zdroj lze používat
pouze v suchém prostředí. Venkovní používání tohoto napájecího zdroje není dovoleno.
Jiný způsob používání napájecího zdroje, než bylo uvedeno výše, by mohl vést k jeho
poškození nebo ke zničení. Kromě jiného by toto mohlo být spojeno s nebezpečím
vzniku zkratu, úrazu elektrickým proudem atd.
Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení.
Dodržujte bezpodmínečně bezpečnostní předpisy!
3. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným
zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto
případech zaniká jakýkoliv nárok na záruku.
Symbol blesku v trojúhelníku upozorňuje na možné nebezpečí ohrožení zdraví,
například úrazem elektrickým proudem.
Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba
dodržovat.
Tento přístroj je určen pouze k používání v suchých a v uzavřených prostorách.
Tento symbol označuje uzemnění.
V tomto přístroji se nachází transformátor, který není vybaven ochranou proti zkratu,
Chladiče tohoto laboratorního zdroje se zahřívají. Po delším provozu mohou být
horké. Z tohoto důvodu se jich nedotýkejte a nezakrývejte chladící žebra přístroje
předměty, které by bránily dostatečnému chlazení přístroje.
Tento přístroj splňuje směrnici Evropského společenství o elektromagnetické
slučitelnosti 89/336 a směrnici o nízkonapěťových přístrojích 73/23. Z bezpečnostních
důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo
změny ve vnitřním zapojení přístroje!.
• Tento přístroj opustil výrobní závod v bezvadném technickém stavu. Abyste tento stav
zachovali a zajistili bezpečné používání přístroje, dodržujte prosím všechny pokyny, které se
nacházejí v tomto návodu k obsluze.
• Tento laboratorní napájecí zdroj odpovídá ochranné třídě 1 a lze jej připojit pouze
k uzemněným síťovým zásuvkám se střídavým napětím 230 V / 50 Hz.
• Dejte pozor na to, aby nemohlo dojít k poškození izolace síťového napájecího kabelu a kabelů
elektrických spotřebičů, které k tomuto přístroji připojíte.
• Kabely, kterými budete napájet elektrické spotřebiče, musejí mít dostatečný průřez vodičů.
• Nepoužívejte tento laboratorní napájecí zdroj jako nabíječku akumulátorů (autobaterií).
• Při výměně pojistky zajistěte, aby vyměňovaná pojistka byla stejného typu a měla stejnou
jmenovitou proudovou hodnotou. Použití drátem opravených pojistek nebo přemostění
kontaktů pojistky není dovoleno.
• Nenechávejte zapnutý laboratorní napájecí zdroj bez dozoru.
• Tento přístroj nelze používat k pokusům na lidech a na zvířatech.
• Při sériovém propojení více laboratorních přístrojů se na výstupu mohou objevit životu
nebezpečná napětí (vyšší než 35 V DC).
• Nevystavujte tento přístroj příliš vysokým teplotám (přímému slunečnímu záření), silným
vibracím (otřesům) a vysoké vlhkosti.
• Zajistěte z důvodů dobrého chlazení přístroje dostatečnou cirkulaci okolního vzduchu.
Nezakrývejte v žádném případě chladící žebra přístroje.
• Pozor! I po vypnutí přístroje mohou uvnitř přístroje zůstat nabity kondenzátory, jejichž kontakty
mohou způsobit nebezpečný úraz elektrickým proudem.
• Nezapínejte tento napájecí zdroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí
do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento napájecí
zdroj za určitých okolností zničit. Nechte proto přístroj vypnutý tak dlouho, dokud se jeho
teplota nevyrovná s teplotou okolí.
• Není-li možné zajistit bezpečný provoz, musí být laboratorní napájecí zdroj neprodleně vyřazen
z provozu a zajištěn proti náhodnému zapnutí v následujících případech: Jestliže přístroj
vykazuje viditelná poškození (poškození kabelů), přístroj nefunguje, nebo jestliže došlo
k poškození přístroje při přepravě nebo při jeho skladování za nevhodných podmínek.
• Elektrické a elektronické přístroje nejsou žádná dětská hračka a nepatří do rukou malých dětí.
• Servisní práce a opravy může provádět pouze autorizovaný odborný personál (servis). Přístroj
nikdy sami neopravujte. V případě nutnosti opravy přístroje se prosím spojte se svým
prodejcem, který Vám zajistí jeho opravu v autorizovaném servisu.
•
Dodržujte bezpečnostní předpisy a pokyny, které jsou uvedeny v příslušných návodech
k obsluze přístrojů a zařízení, které budete tímto zdrojem napájet.
Pokud si nebudete vědět rady, jak tento laboratorní napájecí zdroj používat a
v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší
technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.
3
4

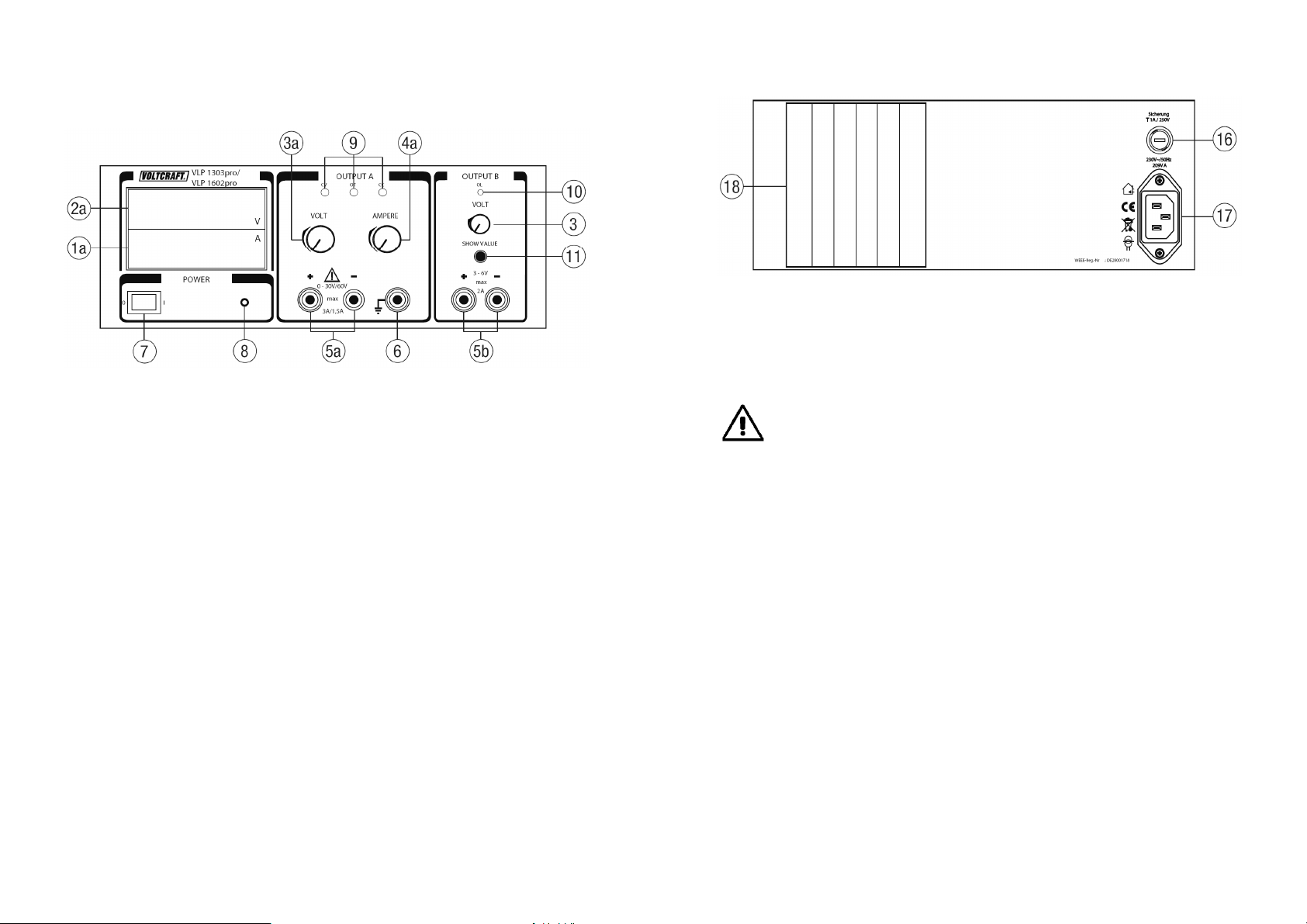

4. Součásti laboratorního napájecího zdroje
Přední strana přístroje
Zadní strana přístroje
Displej zobrazující nastavený výstupní proud „A“.
[[[[1a]]]]
Displej zobrazující nastavené výstupní napětí „V“.
[[[[2a]]]]
Otočný regulátor nastavení výstupního napětí „VOLT“ výstupu B (OUTPUT B)
[[[[3]]]]
Otočný regulátor nastavení výstupního napětí „VOLT“ výstupu A (OUTPUT A)
[[[[3a]]]]
Otočný regulátor nastavení výstupního proudu „AMPERE“.
[[[[4a]]]]
Výstupní zdířky stejnosměrného napětí výstupu A, modrá banánková zdířka 4 mm k
[[[[5a]]]]
připojení (–) kontaktu a červená banánková zdířka 4 mm k připojení (+) kontaktu.
Výstupní zdířky stejnosměrného napětí výstupu B, modrá banánková zdířka 4 mm k
[[[[5b]]]]
připojení (–) kontaktu a červená banánková zdířka 4 mm k připojení (+) kontaktu.
Žlutozelená banánková zdířka 4 mm k připojení uzemnění.
[[[[6]]]]
Spínač zapnutí a vypnutí přístroje I/O („I“ = zapnutí přístroje, „O“ = vypnutí přístroje).
[[[[7]]]]
Červená kontrolka (svítivá dioda) signalizující zapnutí přístroje „POWER“.
[[[[8]]]]
Zelená kontrolka „CV“ signalizující omezení napětí (výstup A).
[[[[9]]]]
Žlutá kontrolka „OT“ signalizující přehřátí přístroje (výstup A).
Červená kontrolka „CC“ signalizující omezení proudu (výstup A).
Červená kontrolka „OL“ signalizující omezení proudu na 2 A (výstup B).
[[[[10]]]]
Toto tlačítko „SHOW VALUE“ slouží k přepínání zobrazení výstupního napětí nebo
[[[[11]]]]
výstupního proudu výstupu A (OUTPUT A) nebo výstupu B (OUTPUT B).
5
Pouzdro síťové pojistky s bajonetovým uzávěrem.
[[[[16]]]]
Zásuvka k připojení síťového napájení (kabelu se zástrčkou).
[[[[17]]]]
Chladící žebra.
[[[[18]]]]
5. Uvedení napájecího zdroje do provozu a jeho obsluha
Před připojením elektrického spotřebiče k tomuto laboratornímu napájecímu zdroji
ponechte spotřebič vypnutý. Zapnutý elektrický spotřebič by mohl způsobit při
připojování kontaktů (banánků kabelů) do zdířek na přístroji jiskření, které by mohlo tyto
K napájení tohoto napájecího zdroje budete potřebovat vhodný síťový kabel, který se používá
například k napájení osobních počítačů. Tento kabel není součástí dodávky přístroje.
Vklopte na spodní straně přístroje nožičky a postavte tento přístroj na rovnou a stabilní plochu
(například na stůl).
Zapojte do zásuvky [17] na zadní straně přístroje příslušnou zástrčku síťového kabelu a druhou
zástrčku tohoto kabelu zapojte do síťové zásuvky 230 V / 50 Hz.
Laboratorní napájecí zdroj zapnete přepnutím přepínače [7] na jeho předním panelu do polohy „I“
(poloha „O“ znamená vypnutí přístroje). Po zapnutí přístroje se na jeho předním panelu rozsvítí
červená kontrolka „POWER“ [8].
zdířky nebo připojovaný kabel poškodit.
Pokud nebudete tento napájecí zdroj používat, odpojte jej od síťového napájení.
Všechny k laboratornímu napájecímu zdroji připojované kabely musejí být dimenzovány
na maximální výstupní napětí a na maximální odebíraný proud (tyto kabely musejí mít
dostatečný průřez svých vodičů). Nepoužívejte v žádném případě k připojení
elektrických spotřebičů holé vodiče (dráty).
Při delším použití napájecího zdroje, při zkratu nebo při jeho přetížení se kryt přístroje
může silně zahřát. Zajistěte z tohoto důvodu dostatečnou cirkulaci okolního vzduchu
v blízkosti přístroje a za žádných okolností přístroj částečně nebo úplně nezakrývejte!
6
Nastavení výstupního napětí
? Zkontrolujte síťové
1. Nechte vypnutý k napájecímu zdroji připojený elektrický spotřebič!
Pouze výstup A (OUTPUT A): Otáčejte regulátorem nastavení omezení výstupního proudu
„AMPERE“ [4a] doprava tak dlouho, dokud nepřestane svítit červená kontrolka omezení
proudu „CC“ a dokud se nerozsvítí zelená kontrolka omezení napětí „CV“ („CC“ a „CV“ jsou
kontrolky označené jako „OUTPUT A“ [9]) .
2.
Výstup A i B (OUTPUT A i OUTPUT B): Požadované výstupní napětí nastavíte pomocí
otočného regulátoru nastavení výstupního napětí „VOLT“ [3a] (jeho otáčením doprava nebo
doleva v rozsahu 0 až 60 V pro výstup A) nebo pomocí otočného regulátoru nastavení
výstupního napětí „VOLT“ [3] (jeho otáčením doprava nebo doleva v rozsahu 3 až 6 V pro
výstup B). Nastavené výstupní napětí odečtete na displeji „V“ [2a].
3. Abyste mohli zobrazit na displeji přístroje výstupní napětí výstupu A (OUTPUT A) nebo
výstupní napětí výstupu B (OUTPUT B), použijte k tomuto účelu tlačítko „SHOW VALUE“ [11].
Stisknutím tohoto tlačítka a jeho podržením zvolíte příslušné zobrazení na displeji.
Nastavení maximálního výstupního proudu (pouze výstup A, OUTPUT A)
1. Nechte vypnutý k napájecímu zdroji připojený elektrický spotřebič! Otáčejte regulátorem
nastavení omezení výstupního proudu „AMPERE“ [4a] doleva tak dlouho, dokud se nerozsvítí
červená kontrolka omezení proudu „CC“ a dokud nepřestane svítit zelená kontrolka omezení
napětí „CV“ („CC“ a „CV“ jsou kontrolky označené jako „OUTPUT A“ [9]).
2.
Připojte k výstupním svorkám [5a] na přístroji (výstup A, OUTPUT A) vhodný kabel a zkratujte
jeho vodiče.
3. Požadovaný maximální výstupní proud pro výstup A nyní nastavíte pomocí otočného
regulátoru nastavení výstupního proudu „AMPERE“ [4a] (jeho otáčením doprava nebo doleva
v rozsahu 0 až 1,5 A). Nastavený maximální výstupní proud odečtete na displeji „A“ [1a].
4. Abyste mohli zobrazit na displeji přístroje výstupní proud výstupu A (OUTPUT A) nebo
výstupní proud výstupu B (OUTPUT B), použijte k tomuto účelu tlačítko „SHOW VALUE“ [11].
Stisknutím tohoto tlačítka a jeho podržením zvolíte příslušné zobrazení na displeji.
5.
Vypněte přístroj přepnutím přepínače [7] na jeho předním panelu do polohy „O“.
6.
Odpojte z výstupních svorek [5a] (výstup A) kabel, pomocí kterého jste provedli zkratování
výstupu. Budete-li chtít tento kabel použít k napájení elektrického spotřebiče, pak jej
neodpojujte od přístroje, proveďte pouze odstranění zkratu jeho vodičů. Po zapnutí přístroje
můžete tento kabel připojit k elektrickému spotřebiči, který budete chtít tímto laboratorním
napájecím zdrojem napájet.
7. Nyní můžete opět zapnout laboratorní napájecí zdroj a připojit k němu elektrický spotřebič,
který nebude moci odebírat vyšší proud, než který jste výše uvedeným způsobem nastavili.
Toto nastavení omezení maximálního výstupního proudu platí pouze pro výstup A (OUTPUT A).
Na výstupu B (OUTPUT B) je omezení maximálního výstupního proudu pevně nastaveno na 2 A.
Výstup B (OUTPUT B) s pevně nastaveným omezením maximálního proudu na 2 A
nesmíte nikdy paralelně ani sériově propojit s výstupem A (OUTPUT A).
Připojení elektrického spotřebiče k laboratornímu napájecímu zdroji
1. Nastavte nejdříve požadované výstupní napětí, kterým budete napájet k přístroji připojený
elektrický spotřebič – viz odstavec „Nastavení výstupního napětí“. Poté nastavte maximální
výstupní proud – viz odstavec „Nastavení maximálního výstupního proudu“.
2. Při propojování elektrického spotřebiče s laboratorním napájecím zdrojem dejte pozor na to,
aby zůstal spotřebič vypnutý.
Výstup A (OUTPUT A): Propojte „plus“ kontakt napájecího kabelu spotřebiče s červenou
zdířkou „+“ [5a] na předním panelu napájecího zdroje. Propojte „minus“ kontakt napájecího
kabelu spotřebiče s modrou zdířkou „–“ [5b] na předním panelu napájecího zdroje.
Výstup B (OUTPUT B): Propojte „plus“ kontakt napájecího kabelu spotřebiče s červenou
zdířkou „+“ [5b] na předním panelu napájecího zdroje. Propojte „minus“ kontakt napájecího
kabelu spotřebiče s modrou zdířkou „–“ [5b] na předním panelu napájecího zdroje.
3. Proveďte z bezpečnostních důvodů uzemnění elektrického spotřebiče vhodným kabelem
propojením jeho kostry nebo uzemňovacího kontaktu se zdířkou uzemnění [6] na předním
panelu laboratorního napájecího zdroje. Podle velikosti odebíraného proudu zvolte vhodný
(dostatečný) průřez vodičů kabelů, kterými propojíte napájecí zdroj a elektrický spotřebič.
Přehřátí napájecího zdroje
Dojde-li k přehřátí napájecího zdroje, rozsvítí se na jeho předním panelu žlutá kontrolka „OT“ a
přístroj okamžitě přeruší napájení k němu připojeného elektrického spotřebiče. V tomto případě
odpojte elektrický spotřebič od přístroje a přístroj vypněte. Nechte přístroj poté vypnutý tak dlouho,
dokud se dostatečně neochladí. Zajistěte z důvodů dobrého chlazení přístroje dostatečnou
cirkulaci okolního vzduchu. Nezakrývejte v žádném případě chladící žebra přístroje.
6. Čištění a údržba napájecího zdroje
Kromě příležitostného čištění nebo případné výměny pojistky, nevyžaduje tento napájecí zdroj
žádnou údržbu. Před každým čištěním přístroje jej odpojte od síťového napájení. K čištění přístroje
používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků. Pravidelně kontrolujte
přístroj, zda nedošlo k poškození jeho krytu nebo k poškození izolace síťového kabelu.
K čištění napájecího zdroje nepoužívejte žádné uhličitanové čistící prostředky (sodu),
benzín, alkohol nebo podobné látky (chemická rozpouštědla). Mohli byste tak porušit
povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a
výbušné. K čištění přístroje též nepoužívejte nástroje s ostrými hranami, šroubováky
nebo drátěné kartáče a pod.
7. Poruchy přístroje a jejich odstranění
Tento přístroj byl zkonstruován podle nejnovějšího stavu techniky. Přesto se však mohou objevit
problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z těchto
poruch sami a poměrně snadno odstraníte. Dodržujte bezpodmínečně bezpečnostní předpisy!
Závada Možná příčina a její odstranění
Přístroj nefunguje:
Nefungují připojené spotřebiče: Připojili jste spotřebič správnou polaritou?
Svítí červená kontrolka na přístroji [8]
napětí (nedošlo k přepálení síťové pojistky?).
Nedošlo k přetížení přístroje?
Zkontrolujte technické údaje připojeného spotřebiče.
7
8
8. Výměna pojistky
Na zadní straně přístroje se nachází síťová pojistka. Pokud dojde k přepálení pojistky a
přístroj nebudete moci zapnout, vyměňte tuto pojistku za pojistku se stejnou
proudovou hodnotou. Pojistku nikdy sami neopravujte (například pomocí drátků).
Po výměně pojistky zkontrolujte nejprve funkci přístroje bez zatížení.
Dojde-li k opětovnému přepálení pojistky, je přístroj vadný. V tomto případě jej nechte opravit
v autorizovaném servisu (spojte se v tomto případě se svým prodejcem).
Při výměně pojistky postupujte následujícím způsobem:
Vypněte přístroj a vytáhněte ze zásuvky přístroje zástrčku síťového kabelu. Vhodným plochým
šroubovákem uvolněte bajonetový uzávěr pouzdra pojistky [16] na zadní straně přístroje (nad
zásuvkou k připojení zástrčky síťového kabelu) jeho zatlačením a pootočením o cca 45 ° doleva a
vyndejte držák (pouzdro) pojistky společně s přepálenou pojistkou. Vyndejte z držáku (pouzdra)
vadnou pojistku a nahraďte ji novou pojistkou stejného typu a stejné proudové hodnoty – viz
kapitola „Technické údaje“.
Nyní opět zašroubujte držák (pouzdro) s pojistkou jeho opatrným otočením doprava o cca 45 °.
9. Technické údaje
Provozní napětí:
Příkon (max.): 209 W
Výstupní napětí (OUTPUT A): 0 až 60 V DC (- 100 mV až 61,5 V DC)
Výstupní proud (OUTPUT A): 0,01 až 1,5 A
Výstupní napětí (OUTPUT B): 3 až 6 V DC
Výstupní proud (OUTPUT B): Max. 2 A
Zbytkové zvlnění:
Stabilita:
Změna zatížení 0 až 100 %:
Kolísání síťového napětí ± 10 %: ≤ 20 mV / ≤ 5 mA
Pojistka (5 x 20 mm): T 1 A / 250 V (rychlá)
Provozní teplota: + 5 °C až + 40 °C
Relativní vlhkost vzduchu: Max. 85 %(nekondenzující)
Rozměry (D x V x Š): 255 x 95 x 245 mm
Hmotnost: 5,8 kg
Střídavé napětí 230 V / 50 Hz (± 10 %)
≤ 2 mVef
< 20 mV/h
≤ 10 mV / ≤ 6 mA
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. Ku/8/2010
9
Loading...
