VOLTCRAFT VC585 User guide [pl]

Instrukcja użytkowania

Cyfrowy multimetr cęgowy VC-585

Nr zamówienia: 1461483

Spis treści

			Strona
1.	Wprowadzenie......................................................................................................................................................		3
2.	Objaśnienia symboli ............................................................................................................................................		3
3.	Zastosowanie zgodne z przeznaczeniem............................................................................................................		4
4.	Zakres dostawy....................................................................................................................................................		5
5.	Elementy obsługi..................................................................................................................................................		6
6.	Wskazówki dotyczące bezpieczeństwa................................................................................................................		7
7.	Opis produktu.......................................................................................................................................................		8
8.	Dane i symbole na wyświetlaczu .........................................................................................................................		9
9.	Pomiary..............................................................................................................................................................		10

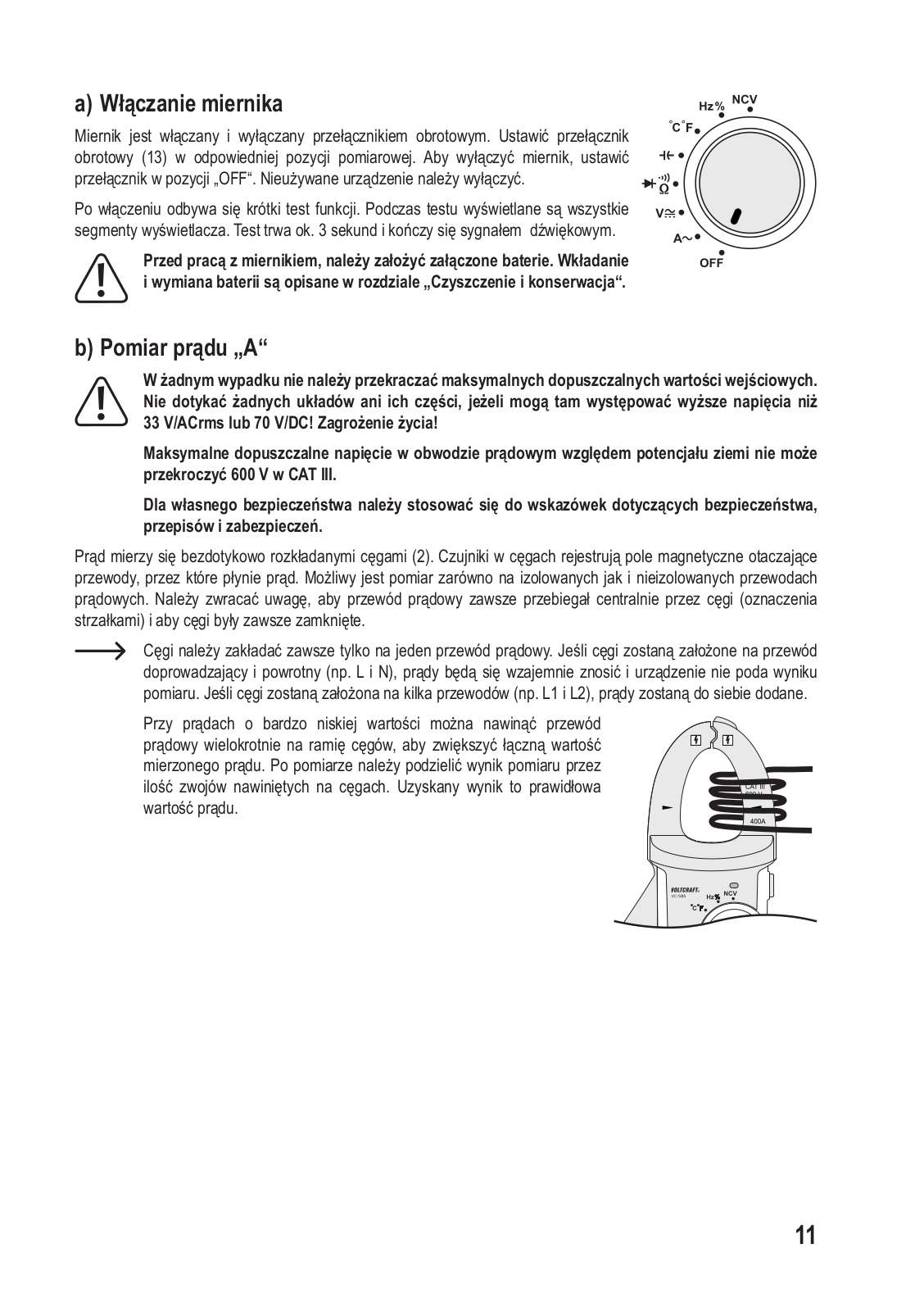

	a)	Włączanie miernika......................................................................................................................................	11
	b)	Pomiar prądu „A“..........................................................................................................................................	11
	c)	Pomiar napięcia „V“......................................................................................................................................	12
	d)	Pomiar temperatury......................................................................................................................................	13
	e)	Pomiar oporności ........................................................................................................................................	14
	f)	Pomiar ciągłości ..........................................................................................................................................	15
	g)	Test diod.......................................................................................................................................................	15

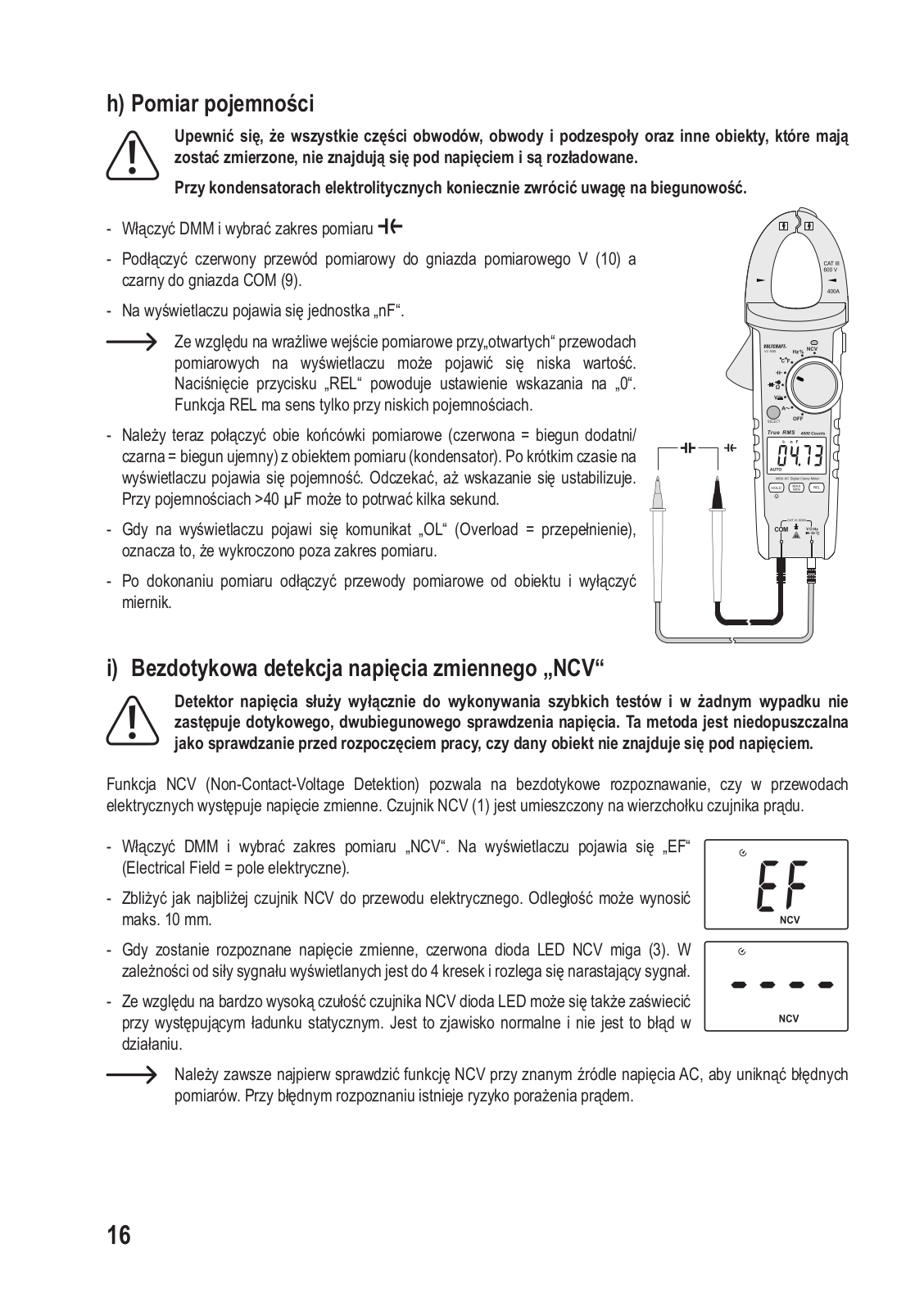

	h)	Pomiar pojemności.......................................................................................................................................	16
	i)	Bezdotykowa detekcja napięcia zmiennego „NCV“.....................................................................................	16
	j)	Pomiar częstotliwości (elektronicznie).........................................................................................................	17
10.	Funkcje dodatkowe............................................................................................................................................		18
	a)	Automatyczne wyłączenie............................................................................................................................	18
	b)	Funkcja HOLD..............................................................................................................................................	18
	c)	Funkcja MAX/MIN........................................................................................................................................	19
	d)	Funkcja REL.................................................................................................................................................	19
	e)	Oświetlenie punktu pomiaru.........................................................................................................................	19
	f)	Podświetlenie wyświetlacza.........................................................................................................................	19
11.	Czyszczenie i konserwacja................................................................................................................................		20
	a)	Informacje ogólne.........................................................................................................................................	20
	b)	Czyszczenie.................................................................................................................................................	20
	c)	Wkładanie i wymiana baterii.........................................................................................................................	20
12.	Utylizacja............................................................................................................................................................		21
	a)	Informacje ogólne.........................................................................................................................................	21
	b)	Utylizacja zużytych baterii/akumulatorów.....................................................................................................	21
13.	Usuwanie awarii.................................................................................................................................................		22
14.	Dane techniczne.................................................................................................................................................		23

1. Wprowadzenie

Szanowni Państwo,

kupując produkt Voltcraft® dokonali Państwo bardzo dobrego wyboru. Dziękujemy.

Nabyli Państwo produkt o ponadprzeciętnej jakości z rodziny markowych produktów, które na obszarze techniki pomiarowej, ładowania i sieciowej wyróżniają się fachową kompetencją oraz ciągłymi innowacjami.

Zarówno ambitny amator jak i profesjonalny użytkownik z produktami Voltcraft® znajdzie zawsze rozwiązanie nawet najtrudniejszych zadań. Voltcraft® oferuje niezawodną technologię w niespotykanie korzystnej relacji ceny do jakości.

Jesteśmy pewni: Pierwsze zastosowanie urządzenia Voltcraft® to początek długiej i dobrej współpracy. Życzymy zadowolenia z nowego produktu Voltcraft®!

Kontakt z Biurem obsługi Klienta
	Klient indywidualny	Klient biznesowy
E-mail:	bok@conrad.pl	b2b@conrad.pl
Tel:	801 005 133	(12) 622 98 22
	(12) 622 98 00

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

2. Objaśnienia symboli

Symbol błyskawicy w trójkącie ostrzega przed porażeniem prądem elektrycznym lub ograniczeniem elektrycznego bezpieczeństwa urządzenia.

Symbol wykrzyknika w trójkątnej ramce informuje o ważnych wskazówkach zawartych w niniejszej instrukcji, których należy bezwzględnie przestrzegać.

Symbol błyskawicy w kwadracie pozwala na pomiar prądu na nieizolowanych, aktywnie niebezpiecznych przewodach prądowych i ostrzega przed możliwymi zagrożeniami. Należy stosować środki ochrony osobistej.

Symbol "strzałki" pojawia się przy różnych poradach i wskazówkach dotyczących obsługi.

Niniejsze urządzeń jest zgodne w zakresie CE i spełnia tym samym krajowe i europejskie dyrektywy

Klasa ochrony 2 (podwójna lub wzmocniona izolacja, izolacja ochronna).

CAT I Kategoria pomiarowa I dla pomiarów wykonywanych przy urządzeniach elektrycznych i elektronicznych, które nie mają bezpośredniego zasilania napięciem (np. urządzenia zasilane bateriami, niskie napięcie ochronne, napięcie sygnałowe i sterowania itd.)

CAT II Kategoria pomiarowa II dla pomiarów wykonywanych przy urządzeniach elektrycznych i elektronicznych, które są podłączone wtyczką bezpośrednio do gniazda zasilania sieciowego. Ta kategoria obejmuje także wszystkie niższe kategorie (np. CAT I do pomiaru napięcia sygnałowego i sterowania).

CAT III Kategoria pomiarowa III dla pomiarów wykonywanych na instalacji w budynkach (np. gniazda i podrozdzielnie). Ta kategoria obejmuje także wszystkie niższe kategorie (np. CAT II do pomiaru urządzeń elektrycznych). Pomiar w CAT III jest dopuszczalny tylko z końcówkami pomiarowymi o maksymalnej wolnej długości styku 4 mm i z osłonami na końcówkach pomiarowych.

CAT IV Kategoria pomiarowa IV dla pomiarów wykonywanych na źródle instalacji niskiego napięcia (np. główna rozdzielnia,przyłączadomowedostawcyenergiielektrycznejitd.)oraznazewnątrz(np.praceprzykablach ziemnych, liniach napowietrznych itd.). Ta kategoria obejmuje także wszystkie niższe kategorie. Pomiar w CATIV jest dopuszczalny tylko z końcówkami pomiarowymi o maksymalnej wolnej długości styku 4 mm i z osłonami na końcówkach pomiarowych.

Potencjał ziemi

3. Zastosowanie zgodne z przeznaczeniem

-- Pomiar i wyświetlanie wielkości elektrycznych w zakresie kategorii pomiaru CAT III do maks. 600 V względem potencjałuziemizgodniezEN61010-1iwszystkichniższychkategorii.Miernikniemożebyćstosowanywzakresie kategorii pomiaru CAT IV.

-- Pomiar prądu zmiennego do maks. 400A(AC0TrueRMS)

-- Pomiar napięcia stałego i zmiennego do maks. 600 V (AC-TrueRMS) -- Pomiar temperatury od -40 °C do +1000 °C

-- Pomiar oporności do 40 mΩ

-- Sprawdzanie ciągłości (<30 Ω akustyczne) -- Test diod

-- Pomiar pojemności elektrycznej do 40 mF -- Pomiar częstotliwości do 1 MHz

-- Bezdotykowa detekcja napięcia zmiennego (NCV) ≥230 V/AC i odstęp ≤10 mm

Do wyboru funkcji pomiaru służy przełącznik obrotowy. Wybór zakresu pomiaru odbywa się automatycznie we wszystkich funkcjach pomiaru (oprócz pomiaru temperatury, testu diod i pomiaru ciągłości).

W urządzeniu VC-585 w zakresie napięciaAC i prąduAC wyświetlane są prawdziwe wartości efektywne (True RMS). Biegunowość przy ujemnej wartości zmierzonej jest automatycznie wyświetlana ze znakiem minus (-).

Prądmierzysiębezdotykoworozkładanymicęgami.Dowykonaniapomiarunietrzebaprzerywaćobwoduprądowego. Cęgi prądowe są przystosowane i dopuszczone także do pomiaru nieizolowanych, aktywnie niebezpiecznych przewodów prądowych. Napięcie w obwodzie pomiarowym prądu nie może przekroczyć 600 V w CAT III. Do pomiarów w środowisku CAT III zaleca się stosowanie środków ochrony indywidualnej.

Do zasilania miernika służą trzy zwykłe baterie - małe paluszki 1,5 V (typ AAA, LR03). Urządzenie może być zasilane wyłącznie bateriami podanego typu. Nie można stosować akumulatorów o napięciu ogniwa1,2 V. Funkcja automatycznego wyłączania się urządzenia zapobiega zbyt wczesnemu wyczerpaniu się baterii. Funkcję automatycznego wyłączania można wyłączyć.

Urządzenia nie można używać, gdy jest ono rozmontowane oraz gdy jest otwarta pokrywa baterii lub jej brakuje.

Wykonywanie pomiarów w strefach zagrożonych wybuchem (Ex) lub w pomieszczeniach wilgotnych oraz w niekorzystnych warunkach otoczenia jest niedopuszczalne. Niekorzystne warunki otoczenia to: wilgoć lub wysoka wilgotność powietrza, pył lub palne gazy , pary lub rozpuszczalniki a także burza lub warunki burzowe takie jak silne pola elektrostatyczne itd.

Do pomiarów należy używać tylko przewodów i wyposażenia odpowiadających specyfikacji miernika.

Miernik może być używany wyłącznie przez osoby zapoznane z wymaganymi przepisami dotyczącymi pomiaru oraz możliwymi zagrożeniami. Zaleca się stosowanie środków ochrony indywidualnej.

Niniejszeurządzenieniejestprzeznaczonedosamodzielnegostosowaniaprzezosoby(wtymdzieci)oograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz nie posiadających odpowiedniego doświadczenia i/lub odpowiedniej wiedzy. Praca z miernikiem musi być nadzorowana przez przeszkolony, odpowiedzialny personel.

Innezastosowanieniżopisanewyżejprowadzidouszkodzeniaproduktuijestponadtozwiązaneztakimizagrożeniami jak np. zwarcie, pożar, porażenie prądem itp. Produktu nie można zmieniać ani przerabiać!

Należy uważnie przeczytać instrukcję użytkowania i zachować ją do przyszłego użytku. Bezwzględnie należy stosować się do wskazówek dotyczących bezpieczeństwa!

4. Zakres dostawy

•Multimetr cęgowy

•Termopara typu K (-40 °C do +230 °C)

•2 x przewód pomiarowy bezpieczeństwa KAT III

•3 x baterie typu 1,5 VAAA

•Instrukcje bezpieczeństwa

•Instrukcja obsługi (na płycie CD)

Aktualne instrukcje użytkowania

Pobierz aktualne instrukcje użytkowania za pomocą łącza www.conrad.com/downloads lub przeskanuj widoczny kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej.

5. Elementy obsługi

1Wbudowany czujnik NCV

2Cęgi prądowe

3Wskaźnik sygnału NCV

4Dźwignia otwierająca cęgi

5Przycisk SELECT do przełączania funkcji (czerwone symbole)

6Wyświetlacz wyników pomiarów

7Przycisk funkcyjny HOLD do zatrzymania wyświetlanego wyniku pomiaru oraz do podświetlenia wyświetlacza

8Przycisk funkcyjny MAX/MIN do wyświetlania wartości maksymalnej i minimalnej

9Gniazdo pomiarowe COM (potencjał odniesienia, „potencjał ujemny“)

10Gniazdo pomiarowe VΩ (przy napięciu stałym „potencjał dodatni“)

11Przycisk funkcyjny REL do pomiaru wartości odniesienia

12Komora baterii

13Przełącznik obrotowy do wyboru funkcji pomiaru

14Przycisk włączający oświetlenie punktu pomiaru

15Oświetlenie punktu pomiaru

16Oznaczenie obszaru uchwytu

6. Wskazówki dotyczące bezpieczeństwa

Przeduruchomieniemnależyprzeczytaćcałąinstrukcjęużytkowania;zawieraonaważnewskazówki dotyczące poprawnego użytkowania.

W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wygasa gwarancja. Producent nie ponosi odpowiedzialności za dalsze szkody!

Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się z urządzeniem lub nieprzestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie ponosi żadnej odpowiedzialności! W takich przypadkach wygasa gwarancja!

•Produkt opuścił zakład produkcyjny w nienagannym stanie pod względem bezpieczeństwa.

•Aby ten stan utrzymać i zapewnić bezpieczną pracę, użytkownik musi stosować się do wskazówek dotyczących bezpieczeństwa zwartych w niniejszej instrukcji użytkowania.

•Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia (CE) zabronione jest dokonywanie samowolnych przeróbek i/lub zmian urządzenia.

•W przypadku wątpliwości dotyczących działania, bezpieczeństwa lub podłączenia produktu należy zwracać się do osób dysponujących odpowiednią wiedzą.

•Mierniki i wyposażenie nie są zabawkami i muszą być chronione przed dziećmi!

•W zastosowaniach przemysłowych należy stosować przepisy bhp stowarzyszeń branżowych odnoszące się do urządzeń elektrycznych.

•Stosowanie mierników w szkołach, instytucjach edukacyjnych, amatorskich warsztatach musi odbywać się pod nadzorem i na odpowiedzialność przeszkolonego personelu.

•Przed każdym pomiarem sprawdzić, czy miernik nie znajduje się w innym zakresie pomiaru.

•Przy stosowaniu przewodów pomiarowych bez osłon pomiary między urządzeniem pomiarowym a potencjałem ziemi nie mogą być wykonywane

powyżej kategorii CAT II .

• Przy pomiarach w kategorii CAT III na końcówki pomiarowe należy założyć osłony, aby uniknąć wszelkich zwarć podczas pomiaru.

• Nasunąć osłony na końcówki pomiarowe do zatrzaśnięcia. Aby je zdjąć, należy je zsunąć z końcówek używając nieco siły.

•Przed każdą zmianą zakresu pomiaru należy odsunąć końcówki pomiarowe od obiektu pomiaru.

•Napięcie między punktami podłączenia urządzenia pomiarowego a potencjałem ziemi nie może przekraczać 600 V w CAT III.

•Należy zachować szczególną ostrożność przy napięciach o wartościach >33 V napięcia zmiennego AC i >70 V stałego! Nawet przy takich napięciach dotknięcie przewodu elektrycznego może skutkować groźnym dla życia porażeniem prądem elektrycznym.

•Aby uniknąć porażenia prądem, należy uważać, aby podczas pomiaru nie dotykać, także pośrednio, mierzonych podłączeń/punktów. Podczas pomiaru nie dotykać końcówek pomiarowych oraz samego miernika poza wyczuwalnym oznaczeniem obszaru uchwytów.

•Przed każdym pomiarem należy sprawdzić urządzenie i przewody pomiarowe pod kątem uszkodzeń. Nie wykonywać żądnych pomiarów, gdy uszkodzona jest izolacja ochronna (pęknięta, oderwana itd). Kable pomiarowe mają wskaźnik zużycia. W przypadku uszkodzenia widoczna staje się druga izolacja w innym kolorze. Wyposażenie pomiarowe nie może być już używane i musi zostać wymienione.

•Nie używać miernika krótko przed, podczas i zaraz po burzy (uderzenie pioruna! / przepięcia o wysokiej energii!).Należypamiętać,żebydłonie,buty,odzież,posadzka,instalacjaijejczęściitd.byłybezwzględnie suche.

•Unikać stosowania urządzenia w bezpośredniej bliskości: -- silnych pól magnetycznych i elektromagnetycznych -- anten nadawczych lub generatorów HF.

•Mogą ona zafałszować wyniki pomiarów.

•Jeśli są podstawy do założenia, że niemożliwa jest dalsza bezpieczna eksploatacja urządzenia, należy je wyłączyć i zabezpieczyć ją przed ponownym włączeniem. Należy założyć, że bezpieczna praca nie jest możliwa, gdy:

-- urządzenie ma widoczne uszkodzenia -- urządzenie nie działa

-- urządzenie było długo składowane w niekorzystnych warunkach lub -- urządzenie było narażone na trudne warunki podczas transportu.

•Nigdy nie włączać miernika natychmiast po przeniesieniu z zimnego pomieszczenia do ciepłego. Skrapla się wtedy woda, która może w pewnych warunkach spowodować zniszczenie urządzenia! Pozostawić urządzenie niewłączone aż osiągnie temperaturę otoczenia.

•Nie pozostawiać opakowania bez nadzoru. Opakowanie może stać się niebezpieczną zabawką dla dziecka.

•Stosowaćsiętakżedowskazówekdotyczącychbezpieczeństwazawartychwposzczególnychrozdziałach instrukcji.

7.Opis produktu

Zmierzone wartości są prezentowane na mierniku (zwanym dalej DMM) na podświetlanym wyświetlaczu LC. Wyświetlacz DMM zawiera 4000 Counts (Count = najmniejsza wartość wyświetlacza).

Funkcja automatycznego wyłączeni wyłącza urządzenie, gdy nie jest przez dłuższy czas obsługiwane. Chroni to baterie i umożliwia dłuższe czasy użytkowania. Funkcję automatycznego wyłączania można wyłączyć.

Urządzenie można stosować do użytku prywatnego oraz profesjonalnego do kategorii CAT III.

W kątowych wtyczkach załączonych przewodów pomiarowych znajdują się osłony transportowe. Należy je zdjąć przed podłączeniem wtyków na gniazd miernika.

Przełącznik obrotowy (13)

Do wyboru poszczególnych funkcji pomiaru służy przełącznik obrotowy (pokrętło). Automatyczny wybór zakresu „AUTO“ jest aktywny w niektórych funkcjach pomiarowych. Ustawiany jest w ten sposób zawsze zakres odpowiedni dla wybranej

funkcji.

Przy pozycji przełącznika „OFF“ miernik jest wyłączony. Nieużywane urządzenie należy wyłączyć.

Rysunek pokazuje ułożenie poszczególnych funkcji pomiaru.

8. Dane i symbole na wyświetlaczu

Następujące symbole i informacje występują na urządzeniu i na wyświetlaczu.

AUTO		Automatyczny wybór zakresu pomiaru jest aktywny
		Funkcja automatycznego wyłączania jest aktywna.
OFF		Ustawienie przełącznika „Wył“ lub funkcja wyłączona
NCV		Bezdotykowa detekcja napięcia zmiennego (tylko V-AC)
True RMS		Pomiar prawdziwej wartości efektywnej
		Funkcja Data-Hold jest aktywna
HOLD		Włączanie/wyłączanie funkcji Data-Hold.
MAX-MIN		Funkcja Max-Min jest aktywna
MAX		Wyświetlanie maksymalnej wartości aktualnej serii pomiarów
MIN		Wyświetlanie minimalnej wartości aktualnej serii pomiarów
REL		Włącznie pomiaru wartości względnej i ustawianie wartości odniesienia (niemożliwe przy kontroli
		ciągłości, teście diod, częstotliwości i NCV)
		Symbol delta pomiaru wartości względnej (= wyświetlanie wartości odniesienia)
OL		wskaźnik przepełnienia; zakres pomiaru został przekroczony
		Symbol wymiany baterii. Należy jak najszybciej wymienić baterie, aby nie dopuścić do błędów w
		pomiarach!
		Symbol danych zastosowanych baterii
		Symbol testu diod
		Symbol akustycznego testu ciągłości
	AC	Symbol prądu zmiennego
	DC	Symbol prądu stałego
V, mV		Volt (jednostka napięcia elektrycznego), miliwolt (wykł.–3)

AAmper (jednostka natężenia prądu elektrycznego),

Hz, kHz, MHz Herc (jednostka częstotliwości elektrycznej), kiloherc (wykł.3), megaherc (wykł.6)
