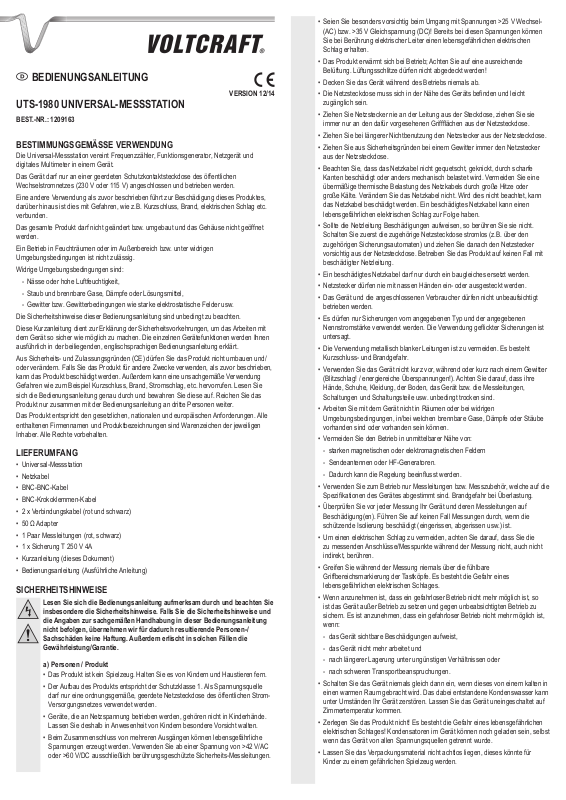

VOLTCRAFT UTS-1980 User guide [ml]

BEDIENUNGSANLEITUNG

VERSION 12/14

UTS-1980 UNIVERSAL-MESSSTATION

BEST.-NR.: 1209163

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Universal-Messstation vereint Frequenzzähler, Funktionsgenerator, Netzgerät und digitales Multimeter in einem Gerät.

Das Gerät darf nur an einer geerdeten Schutzkontaktsteckdose des öffentlichen Wechselstromnetzes (230 V oder 115 V) angeschlossen und betrieben werden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischen Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Ein Betrieb in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

- Nässe oder hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw. Die Sicherheitshinweise dieser Bedienungsanleitung sind unbedingt zu beachten. Diese Kurzanleitung dient zur Erklärung der Sicherheitsvorkehrungen, um das Arbeiten mit

dem Gerät so sicher wie möglich zu machen. Die einzelnen Gerätefunktionen werden Ihnen ausführlich in der beiliegenden, englischsprachigen Bedienungsanleitung erklärt.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

LIEFERUMFANG

• Universal-Messstation

• Netzkabel

• BNC-BNC-Kabel

• BNC-Krokoklemmen-Kabel

• 2 x Verbindungskabel (rot und schwarz)

• 50 Ω Adapter

• 1 Paar Messleitungen (rot, schwarz)

• 1 x Sicherung T 250 V 4A

• Kurzanleitung (dieses Dokument)

• Bedienungsanleitung (Ausführliche Anleitung)

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine ordnungsgemäße, geerdete Netzsteckdose des öffentlichen StromVersorgungsnetzes verwendet werden.

• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

• Beim Zusammenschluss von mehreren Ausgängen können lebensgefährliche Spannungen erzeugt werden. Verwenden Sie ab einer Spannung von >42 V/AC oder >60 V/DC ausschließlich berührungsgeschützte Sicherheits-Messleitungen.

• Seien Sie besonders vorsichtig beim Umgang mit Spannungen >25 V Wechsel(AC) bzw. >35 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.

• Das Produkt erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Lüftungsschlitze dürfen nicht abgedeckt werden!

• Decken Sie das Gerät während des Betriebs niemals ab.

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie

immer nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.

• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

• Ein beschädigtes Netzkabel darf nur durch ein baugleiches ersetzt werden.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Das Gerät und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden.

• Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen

Nennstromstärke verwendet werden. Die Verwendung geickter Sicherungen ist

untersagt.

• Die Verwendung metallisch blanker Leitungen ist zu vermeiden. Es besteht Kurzschluss- und Brandgefahr.

• Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, das Gerät bzw. die Messleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

• Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von:

- starken magnetischen oder elektromagnetischen Feldern

- Sendeantennen oder HF-Generatoren.

- Dadurch kann die Regelung beeinusst werden.

• Verwenden Sie zum Betrieb nur Messleitungen bzw. Messzubehör, welche auf die

Spezikationen des Gerätes abgestimmt sind. Brandgefahr bei Überlastung.

• Überprüfen Sie vor jeder Messung Ihr Gerät und deren Messleitungen auf Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist.

• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren.

• Greifen Sie während der Messung niemals über die fühlbare Griffbereichsmarkierung der Tastköpfe. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• Schalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

• Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen getrennt wurde.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Gerätes. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit dem Produkt durch geschultes Personal verantwortlich zu überwachen.

• Das Gerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe kann es beschädigt werden.

• Beachten Sie auch die beiliegende, detaillierte Bedienungsanleitung sowie die Sicherheitshinweise in den Bedienungsanleitungen der angeschlossenen Geräte.

b) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in den beiliegenden

Anleitungen enthalten sein können bzw. am Produkt zu nden sind.

Folgende Symbole gilt es zu beachten:

Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige Hinweise in

der Bedienungsanleitung hin, die unbedingt zu beachten sind.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen europäischen Richtlinien.

Nur zur Verwendung in trockenen Innenbereichen

INBETRIEBNAHME

1. Vergewissern Sie sich, dass die rückseitigen Wahlschalter für die Netzspannung Ihrem Stromnetz entsprechen. Für Europa verwenden Sie unbedingt die Einstellung „230 V“.

2. Stecken Sie das beiliegende Netzkabel in den rückseitigen Netzanschluss des Gerätes und verbinden den Schutzkontaktstecker mit einer geerdeten Netzsteckdose.

3. Die Funktionsmodule Frequenzzähler und Funktionsgenerator lassen sich individuell durch die an der Rückseite angebrachten Hauptschalter ein- und ausschalten. Die Funktionsmodule digitales Multimeter und Netzgerät lassen sich über die vorderseitigen Ein-/Ausschalter ein- und ausschalten.

4. Schalten Sie nach Beendigung des Betriebes die einzelnen Funktionsmodule mit deren Ein- und Ausschalter aus und trennen das Gerät von der Stromversorgung.

WARTUNG UND REINIGUNG

• Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende

Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung müssen alle angeschlossenen Leitungen vom Gerät getrennt und das Gerät ausgeschaltet werden.

Ersetzen Sie defekte Feinsicherungen immer nur gegen neue des

angegebenen Typs und Nennstromstärke. Die Verwendung geickter

Sicherungen oder das Überbrücken des Sicherungshalters ist aus Sicherheitsgründen nicht zulässig.

• Verwenden Sie zur Reinigung keine scheuernde, chemische oder aggressive

Reinigungsmittel wie Benzine, Alkohole oder ähnliches. Dadurch wird die Oberäche

des Gerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä..

• Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen verwenden Sie ein

sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch.

ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Schutzleiteranschluss, Schutzklasse 1. Diese Schraube/dieser Anschluss darf nicht gelöst werden.

Erdpotential

I / 0 Betriebsschalter/Ein-/Ausschalter: I = Ein, 0 = Aus

I/0

ON/OFF I / 0 Ein/Ausschalter: ON = Ein, OFF = Aus

Messkategorie II für Messungen an Haushaltsgeräten welche über einen

CAT II

Netzstecker mit dem Stromnetz verbunden werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw. Betreiben Sie das Gerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

AUSPACKEN

Kontrollieren Sie nach dem Auspacken alle Teile auf Vollständigkeit und auf mögliche Beschädigungen.

Beschädigte Teile dürfen aus Sicherheitsgründen nicht verwendet werden. Setzen Sie sich im Falle einer Beschädigung mit unserem Kundenservice in Verbindung.

AUFSTELLEN DES GERÄTES

Stellen Sie das Gerät so auf, dass es bequem bedient und von den Anzeigen problemlos abgelesen werden kann.

Das Produkt muss sich während des Gebrauchs in Ihrer Nähe benden, damit Sie in einem

Notfall sofort die notwendigen Massnahmen treffen können. Das Produkt ist mit zwei ausklappbaren Standfüßen ausgestattet.

Achten Sie auf ausreichende Belüftung des Gerätes. Lüftungsöffnungen dürfen nicht abgedeckt oder verschlossen werden.

Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch www.biz-conrad.ch

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

OPERATING INSTRUCTIONS

VERSION 12/14

UTS-1980 UNIVERSAL MEASURING STATION

ITEM NO.: 1209163

INTENDED USE

The universal measuring station integrates frequency counter, waveform generator, power supply unit and digital multimeter in one single device.

The device must only be connected to and operated by an isolated ground receptacle of the public AC network (230 V or 115 V).

Any use other than that described above could lead to damage to this product and involves

the risk of short circuits, re, electric shock, etc. The product must not be changed or modied in any way. Do not open the housing.

Operation in damp rooms, outdoor locations or under adverse ambient conditions is not permitted.

Adverse ambient conditions include:

- Excessive dampness or humidity,

- Dust or combustible gases, vapours or solvents,

- Thunderstorms or stormy conditions as strong electrostatic elds, etc. Always observe the safety notes included in these operating instructions. This quick guide explains safety measures to make working with the device as safe as

possible. The individual functions of the device are described in detail in the enclosed operating manual.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be

damaged. In addition, improper use can cause hazards such as short circuiting, re, electric

shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

DELIVERY CONTENT

• Universal measuring station

• Mains cable

• BNC to BNC cable

• BNC to alligator cable

• 2 x connection cable

• 50 Ω adapter

• 1 pair of test leads

• 1 x fuse T 250 V 4A

• Quick start guide (this document)

• Operating instructions (detailed instructions)

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• This is a protection class 1 product. Only use a proper, earthed mains socket of the public power supply as a voltage source.

• Devices operated using the mains voltage must be kept out of the reach of children.Particular care must therefore be exercised if children are around.

• When multiple outputs are combined, perilous voltages can be generated. Only use contact-protected safety measuring lines for voltages of >42 V/AC or >60 V/ DC.

• Take particular care when dealing with voltages exceeding 25V AC or 35V DC! Even at these voltages it is possible to get a fatal electric shock if you touch electrical conductors.

• The power supply will heat up during operation. Ensure appropriate ventilation. Do not cover the ventilation slots of the device!

• Never cover the device during operation.

• The mains outlet must be located near to the device and be easily accessible

• Never pull the mains plug from the socket by pulling at the cable. Always pull it from the mains socket using the intended grips.

• Unplug the mains plug from the mains socket if you do not use the device for an extended period of time.

• Disconnect the mains plug from the mains socket in thunderstorms for reasons of safety.

• Make sure that the mains cable is not squeezed, bent, damaged by sharp edges or put under mechanical stress. Avoid excessive thermal stress on the mains cable from extreme heat or cold. Do not modify the mains cable. Otherwise the mains cable may be damaged. A damaged mains cable can cause a deadly electric shock.

• Do not touch the mains cable if it is damaged. First, power down the respective mains socket (e.g. via the respective circuit breaker) and then carefully pull the mains plug from the mains socket. Never use the product if the mains cable is damaged.

• If the mains cable is damaged, it must be replaced by one of identical construction only.

• Never plug in or unplug the mains plug when your hands are wet.

• Power supply units and connected loads must not be operated unattended.

• Only use fuses of the type and rated current specied. It is absolutely forbidden to use repaired fuses.

• Avoid the use of uninsulated metallic cables. There is the danger of short circuit

or re.

• Do not use the device shortly before, during or shortly after a thunderstorm (lightning! / high energy over voltage). Make sure your hands, shoes, clothes, the

oor and test leads, circuits as well as circuit parts etc. are absolutely dry.

• Do not use the product within rooms or in bad ambient conditions where

ammable gases, vapours or dust may be present or are present.

• Avoid operation in the immediate vicinity of:

- strong magnetic or electromagnetic elds

- transmitting aerials or HF generators.

- This can affect the control.

• Only use measuring lines or equipment aligned with the specications of this

device. Overvoltages pose the danger of re.

• Check the device and its test leads for damage before each use. Never conduct measurements if the protective insulation is damaged (torn, missing, etc.).

• To prevent electric shock, make sure not to touch the connections/measuring points to be measured directly or indirectly during measurement.

• When measuring, never reach beyond the tangible marking of the grip area on the probe. There is a risk of lethal electric shock!

• If you have reason to assume that safe operation is no longer possible, disconnect the device immediately and secure it against inadvertent operation. It can be assumed that safe operation is no longer possible if:

- the device shows visible damage,

- it does not function any longer and

- after it was stored under unfavourable conditions over a period of time or

- after it was exposed to heavy stress during transport.

• Never switch the device on immediately after taking it from a cold to a warm room. The condensation generated could cause serious damage to the device. Allow the device to reach room temperature before switching it on.

• Never disassemble the product! There is a risk of a fatal electric shock! Capacitors inside the device may still be charged, even if the device has been disconnected from all voltage sources.

• Do not leave packaging material lying around unattended. It can become a dangerous toy for children.

• The product is only suited for dry indoor use (not in bathrooms or similar damp interiors). The device must not get damp or wet. There is a risk of a fatal electric shock!

• In industrial facilities, the safety regulations laid down by the professional trade association for electrical equipment and facilities must be adhered to.

• In schools and training facilities, home and do-it-yourself workshops, handling of

the product must be supervised responsibly by qualied staff.

• The product is not approved for use on humans or animals.

• Handle the product with care. It can be damaged through impact, blows, or by being dropped even from a low height.

• Also observe the provided detailed operating instructions as well as the safety notes in the operating instructions of the connected devices.

+ 5 hidden pages
