VOLTCRAFT UCT 100-6 User guide

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 20 01 06 www.conrad.si

NAVODILA ZA UPORABO

Polnilna postaja za akumulatorje

Voltcraft UCT 100-6

Kataloška št.: 20 01 06

KAZALO

1. Uvod .................................................................................................................................... 3

2. Predvidena uporaba ............................................................................................................ 3

3. Vsebina paketa ................................................................................................................... 3

4. Razlaga simbolov ................................................................................................................ 4

5. Varnostni napotki ................................................................................................................ 4

6. Napotki za akumulatorje ..................................................................................................... 5

a) Splošno ......................................................................................................................... 5

b) Dodatne informacije o litijevih akumulatorjih ................................................................. 6

7. Uporabni tipi akumulatorjev ................................................................................................ 7

8. Upravljalni elementi ............................................................................................................. 8

9. Prva uporaba ...................................................................................................................... 9

10. Struktura menija .............................................................................................................. 11

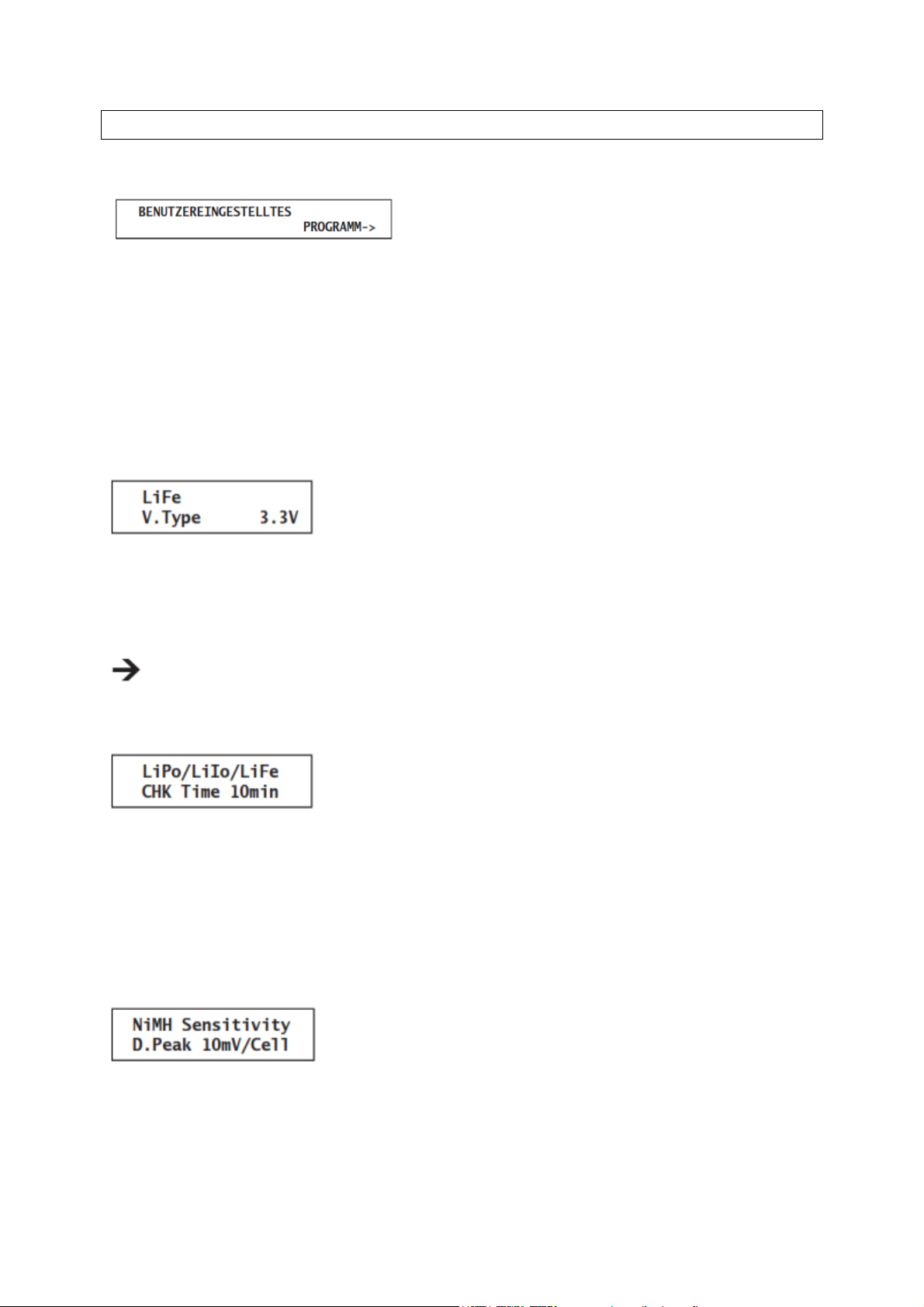

11. Različne osnovne nastavitve (“USER SET”) ................................................................... 12

12. Litijevi akumulatorji (LiPo, LiIon, LiFe) ............................................................................ 15

a) Splošne informacije .................................................................................................... 15

b) Polnjenje akumulatorjev brez izravnalnika (“CHARGE”) ............................................ 16

c) Polnjenje akumulatorjev z izravnalnikom (“BALANCE”) ............................................. 17

d) Hitro polnjenje (“FAST CHG”) ..................................................................................... 18

e) Skladiščenje akumulatorjev (“STORAGE”) ................................................................. 18

f) Praznjenje akumulatorjev (“DISCHARGE”) ................................................................. 18

13. NiMH- in NiCd-akumulatorji ............................................................................................ 19

a) Polnjenje akumulatorjev (“CHARGE”) ........................................................................ 19

b) Praznjenje akumulatorjev (“DISCHARGE”) ................................................................ 20

c) Ciklični program (“CYCLE”) ........................................................................................ 21

14. Svinčevi akumulatorji (“Pb“) ............................................................................................ 22

a) Splošne informacije .................................................................................................... 22

b) Polnjenje akumulatorjev (“CHARGE”) ........................................................................ 22

c) Praznjenje akumulatorjev (“DISCHARGE”) ................................................................ 23

15. Shranjevanje podatkov o akumulatorju ........................................................................... 24

16. Nalaganje podatkov o akumulatorju ............................................................................... 25

17. Opozorila na prikazovalniku ............................................................................................ 25

18. Informacije o polnilniku ................................................................................................... 26

19. Polnjenje USB-naprav ..................................................................................................... 27

20. Nadzor nad postopkom polnjenja ................................................................................... 27

21. Vzdrževanje in čiščenje .................................................................................................. 27

22. Odstranjevanje ................................................................................................................ 27

a) Odstranjevanje odsluženih električnih in elektronskih naprav .................................... 27

b) Odstranjevanje odsluženih baterij/akumulatorjev ....................................................... 28

23. Tehnični podatki .............................................................................................................. 28

Garancijski list ....................................................................................................................... 29

2

1. UVOD

Spoštovana stranka,

nakup izdelka blagovne znamke Voltcraft® je bila zelo dobra odločitev, za katero se vam zahvaljujemo.

Ime Voltcraft® je na področju merilne, polnilne in omrežne tehnike sinonim za nadpovprečno kakovostne izdelke, ki jih odlikujejo strokovna kompetenca, izjemna zmogljivost in nenehno uvajanje novosti.

Ni pomembno, če ste ambiciozni ljubiteljski elektronik ali profesionalni uporabnik – z izdelkom blagovne znamke Voltcraft® boste imeli pri roki vedno optimalno rešitev tudi za najzahtevnejše naloge. In posebnost: Izpiljeno tehnologijo in zanesljivo kakovost naših izdelkov Voltcraft® vam ponujamo s skoraj neprekosljivo ugodnim razmerjem med ceno in zmogljivostjo. S tem smo postavili temelje za dolgo, dobro in tudi uspešno sodelovanje.

Želimo vam veliko veselja z vašim novim izdelkom Voltcraft®!

Vsa imena podjetij in poimenovanja izdelkov v teh navodilih za uporabo so blagovne znamke svojih lastnikov. Vse pravice pridržane.

2. PREDVIDENA UPORABA

Polnilnik je primeren za polnjenje NiCd- in NiMH-akumulatorjev (1–15 celic), LiPo-/LiIon/LiFe-akumulatorjev (1–6 celic) in svinčevih akumulatorjev (1–10 celic, 2 V – 20 V). Polnilni tok lahko nastavljate med 0,1 A in 5,0 A glede na priključeno število celic/kapaciteto. Za polnjenje LiPo-/LiIon-/LiFe-akumulatorjev je v polnilniku vgrajen izravnalnik z vtičnimi mesti na strani naprave. Akumulatorje lahko tudi praznite, pri čemer praznilni tok znaša od 0,1 A do 1,0 A. Polnilnik upravljate s pomočjo LCD-prikazovalnika in 4 tipk. Polnilnik lahko priključite samo na vir izmenične napetosti od 100 V do 250 V.

Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka na lastno pest nista dovoljena. Drugačna uporaba od zgoraj opisane ni dovoljena in lahko pripelje do poškodb izdelka. Poleg tega so s tem povezane tudi nevarnosti kot so npr. kratek stik, požar, električni udar itd. Natančno preberite ta navodila za uporabo in jih shranite, če jih boste morda kasneje želeli ponovno prebrati.

Upoštevajte predvsem vse varnostne napotke in informacije v teh navodilih za uporabo.

3. VSEBINA PAKETA

• Polnilnik

• Komplet polnilnih kablov

• Omrežni kabel za izmenično napetost

• Kabel za temperaturni senzor

• CD s programsko opremo

• Navodila za uporabo

3

4. RAZLAGA SIMBOLOV

Klicaj v trikotniku vas opozarja na pomembne napotke v teh navodilih za uporabo, ki jih je nujno treba upoštevati.

Ta simbol označuje nasvete in informacije glede upravljanja.

5. VARNOSTNI NAPOTKI

Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite pravico do uveljavljanja garancije! Prav tako ne prevzemamo odgovornosti

za posledično škodo! Ne jamčimo za materialno škodo ali telesne poškodbe

.................oseb, ki nastane/jo zaradi neustrezne uporabe naprave ali zaradi

.................neupoštevanja varnostnih napotkov. V takšnih primerih izgubite pravico do

.................uveljavljanja garancije. Simbol s klicajem opozarja na pomembne napotke v

.................teh navodilih za uporabo, ki jih je nujno treba upoštevati.

Spoštovana stranka,

naslednji varnostni napotki niso namenjeni le varovanju vašega zdravja, temveč tudi varovanju same naprave. Prosimo, da pozorno preberete naslednje točke:

• Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka

..na lastno pest nista dovoljena.

•.Za napajanje/oskrbo z napetostjo lahko polnilnik priključite samo na stabilizirano

..enosmerno napetost od 11-18 V=.

•.Izdelek lahko uporabljate le v suhih, zaprtih prostorih. Izdelek zaščitite pred vlago in

..mokroto. Preprečite izpostavljenost neposredni sončni svetlobi, močni vročini (>35 °C) ali ..mrazu (<0 °C). Zaščitite ga pred prahom in umazanijo. Enako velja za priključen ..akumulator.

• Polnilnik naj ne obratuje v notranjosti vozil.

• Na polnilnik ali v njegovi neposredni bližini ne postavljajte posod, ki vsebujejo tekočine, npr.

..kozarcev, veder, vaz ali cvetličnih loncev. ..Tekočina uniči polnilnik, poleg tega pa obstaja zelo velika nevarnost požara. V tem primeru ..izdelek takoj ločite od obratovalne napetosti, nato pa akumulator ločite od polnilnika. ..Akumulator je treba od zunaj popolnoma posušiti oz. očistiti. Nato polnilnika več ne ..uporabljajte, temveč ga pošljite na popravilo v specializirano delavnico.

• Izdelek ni igrača. Ne sodi v otroške roke. V navzočnosti otrok bodite še posebej previdni!

..Otroci lahko poskušajo potisniti različne predmete v napravo skozi odprtine ohišja. Pri tem ..se naprava uniči, poleg tega pa obstaja nevarnost življenjsko nevarnega električnega ..udara! ..Izdelek lahko postavite, uporabljate ali skladiščite samo na takšnem mestu, kjer ga otroci ne ..morejo doseči. Otroci lahko spreminjajo nastavitve ali povzročijo kratek stik ..akumulatorja/akumulatorskega paketa, kar lahko vodi do eksplozije. Življenjsko nevarno!

• Izdelek naj nikoli ne obratuje nenadzorovano. Kljub obsežnim in raznolikim zaščitam ni

..možno izključiti napak v delovanju ali težav pri polnjenju akumulatorja.

• Izdelek uporabljajte le v zmernem podnebju in nikoli v tropskem podnebju. Upoštevajte

..dovoljene pogoje okolice, ki so navedeni v poglavju „Tehnični podatki“.

•.Izberite stabilno, ravno in dovolj veliko ter gladko mesto postavitve. Polnilnika in

..akumulatorja nikoli ne postavljajte na gorljive površine (npr. preproga). Vedno uporabite ..ustrezno negorljivo podlogo, ki je odporna na vročino.

4

• Med obratovanjem bodite pozorni na zadostno prezračevanje. Polnilnika in/ali priključenega

..akumulatorja nikoli ne pokrivajte. Poskrbite za zadostno razdaljo (najmanj 20 cm) med ..polnilnikom, akumulatorjem in drugimi predmeti.

• Izdelka nikoli ne začnite uporabljati takoj, ko ste ga prinesli s hladnega v topel prostor.

..Kondenzna voda, ki pri tem nastane, lahko povzroči motnje v delovanju ali škodo na ..napravi! ..Počakajte, da bo temperatura polnilnika (in akumulatorja oz. akumulatorjev) enaka sobni ..temperaturi, šele nato polnilnik povežite z napajalno napetostjo in ga začnite uporabljati. To ..lahko traja več ur!

•.Vzdrževalna dela, nastavitve in popravila lahko izvajajo le strokovnjaki/specializirane

..delavnice. V notranjosti naprave ni sestavnih delov, ki bi jih vi morali nastavljati oz. ..vzdrževati.

• V industrijskih obratih je treba upoštevati predpise za preprečevanje nesreč za električne

..naprave in obratna sredstva Sindikata obrtnih delavcev. • V šolah, izobraževalnih ..ustanovah, hobi delavnicah in delavnicah samopomoči mora uporabo izdelka odgovorno ..nadzorovati izobraženo osebje.

•.Pazite, da embalaže ne boste pustili nenadzorovano ležati. Vašim otrokom je lahko

..nevarna igrača!

• Z izdelkom ravnajte pazljivo, saj se lahko poškoduje ob sunkih, udarcih ali že ob padcu z

..majhne višine.

Ostalo

• Popravila naprave lahko izvaja samo strokovnjak oz. specializirana delavnica.

•.Če imate vprašanja o uporabi naprave, vendar v teh navodilih za uporabo ne najdete

..odgovorov, se obrnite na našo servisno službo: ..Voltcraft®, Lindenweg 15, 92242 Hirschau, Nemčija, tel. št. 0049 180 / 586 582 7.

Če imate vprašanja glede pravilne priključitve oz. obratovanja naprave ali kakšna druga vprašanja, vendar v teh navodilih za uporabo ne najdete odgovorov, se obrnite

............na našo tehnično službo ali na kakšnega drugega strokovnjaka.

NAPOTKI ZA AKUMULATORJE

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Čeprav je uporaba akumulatorjev v vsakdanjem življenju danes že samoumevna, obstajajo številne nevarnosti in težave. Še posebej pri LiPo-/Lilon-/LiFe-akumulatorjih je zaradi njihove visoke vsebnosti energije (v primerjavi z navadnimi NiCd- ali NiMH-akumulatorji) nujno treba upoštevati različne predpise, saj v nasprotnem primeru obstaja nevarnost eksplozije in požara.

Iz tega razloga je treba nujno upoštevati spodaj navedene informacije in varnostne napotke za ravnanje z akumulatorji.

a) Splošno

• Akumulatorji ne sodijo v otroške roke. Akumulatorje hranite izven dosega otrok.

..Enako velja za polnilnike. Akumulatorji in polnilniki niso igrača!

•

Akumulatorji naj ne ležijo po stanovanju, saj obstaja nevarnost, da jih otroci ali

..

domače živali pogoltnejo.

V takšnem primeru takoj poiščite zdravniško pomoč!

• Akumulatorjev nikoli ne razstavljajte, mečite v ogenj ali povzročajte kratkega stika. Obstaja

..nevarnost požara in eksplozije!

•

Iztekli ali poškodovani akumulatorji

..

primeru uporabite primerne zaščitne rokavice.

lahko ob stiku s kožo povzročijo razjede, zato v tem

5

• Navadnih, nepolnilnih baterij ne smete polniti. Obstaja nevarnost požara in eksplozije!

..Nepolnilne baterije so primerne le za enkratno uporabo. Ko se izpraznijo, jih je treba ..odstraniti v skladu s predpisi. Polnite lahko izključno le za to predvidene akumulatorje.

• Akumulatorji ne smejo priti v stik z vlago ali mokroto.

•.Pri priključitvi akumulatorja na vaš model ali polnilnik bodite vedno pozorni na pravilno

..polarnost (upoštevajte plus/+ in minus/-). V primeru priključitve napačnih polov se ne ..poškoduje samo vaš model, temveč tudi akumulator. Obstaja nevarnost požara in ..eksplozije! ..Vaš polnilnik ima zaščito pred priključitvijo napačnih polov. Kljub temu lahko priključitev ..napačnih polov v določenih situacijah pripelje do poškodb.

•.Če polnilnika dalj časa ne nameravate uporabljati (npr. pri shranjevanju), morebitni

..priključen akumulator ločite od polnilnika, nato pa polnilnik ločite od napajalne napetosti.

•.Ne polnite/praznite akumulatorjev, ki so še vroči (npr. zaradi visokih praznilnih tokov v

..modelu). Počakajte, da se akumulator ohladi na sobno temperaturo, ter ga šele nato ..ponovno napolnite.

• Nikoli ne polnite/praznite poškodovanih, steklih ali deformiranih akumulatorjev. To lahko

..privede do požara ali eksplozije!

• Nikoli ne uporabljajte akumulatorskih paketov, ki so sestavljeni iz različnih celic.

• Akumulatorje napolnite približno vsake 3 mesece, sicer lahko zaradi samopraznjenja pride

..do t. i. globoke izpraznitve, pri čemer postanejo akumulatorji neuporabni.

• Ko je akumulator popolnoma napolnjen, ga ločite od polnilnika.

• Pazite, da nikoli ne boste poškodovali zunanjega ovoja akumulatorja. Obstaja nevarnost

..požara in eksplozije!

• Akumulatorja nikoli ne polnite/praznite neposredno v modelu. Akumulator najprej vzemite iz

..modela.

• Polnilnik in akumulator postavite na negorljivo površino, ki je odporna na vročino (npr. na

..kamniti tlakovec). Poskrbite za zadostno oddaljenost od gorljivih predmetov. Med ..polnilnikom in akumulatorjem naj bo zadostna razdalja. Akumulatorja nikoli ne postavljajte ..na polnilnik.

• Ker se tako polnilnik kot tudi priključen akumulator med postopkom polnjenja/praznjenja

..segrevata, je treba paziti na zadostno prezračevanje. Polnilnika in akumulatorja nikoli ne ..pokrivajte!

• Akumulatorjev nikoli ne polnite/praznite nenadzorovano.

•.Če je treba priključne kable akumulatorja skrajšati (npr. če ste akumulator prejeli brez

..priključnih vtičev), potem skrajšajte vsak kabel posebej, tako da ne boste povzročili ..kratkega stika. Obstaja nevarnost požara in eksplozije!

b) Dodatne informacije o litijevih akumulatorjih

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Sodobni akumulatorji z litijevo tehnologijo nimajo samo bistveno večje kapacitete od NiMHali NiCd-akumulatorjev, temveč imajo tudi bistveno manjšo težo. Tako je ta tip akumulatorja zelo zanimiv npr. za uporabo na področju modelarstva. Ponavadi se tukaj uporabljajo t. i. LiPo-akumulatorji (LiPo = litijevo-polimerni).

LiPo-akumulatorji (in tudi LiFe- in LiIon-akumulatorji, ki jih lahko polnite s tem polnilnikom) pa zahtevajo posebno skrbnost pri polnjenju/praznjenju ter pri obratovanju in rokovanju.

Iz tega razloga vas želimo v nadaljevanju informirati o obstoječih nevarnostih ter kako se jim lahko izognete, tako da tovrstni akumulatorji še dolgo časa ohranijo svojo zmogljivost.

Dodatno upoštevajte napotke v 6. poglavju pod točko a).

•.Zunanji ovoj LiPo-akumulatorjev je zelo občutljiv in je sestavljen samo iz debele folije.

..Akumulatorja nikoli ne razstavljajte in pazite, da se ne poškoduje. Pazite, da vam ..akumulator ne pade iz rok ter vanj ne vstavljajte predmetov! Preprečite kakršnokoli

6

..mehansko obremenitev akumulatorja. Iz akumulatorja tudi nikoli ne vlecite priključnih ..kablov! Obstaja nevarnost požara in eksplozije! Prav tako bodite pozorni na to, ko ..akumulator vstavljate v model (oz. odstranjujete iz modela).

•.Pri obratovanju, polnjenju ali praznjenju, prevozu in shranjevanju akumulatorja bodite

..pozorni na to, da se ne pregreje. Akumulatorja ne postavljajte poleg virov toplote (npr. ..regulator vožnje, motor). Akumulator naj ne bo izpostavljen neposredni sončni svetlobi. Pri ..pregrevanju akumulatorja obstaja nevarnost požara in eksplozije! Akumulator nikoli ne sme ..imeti višje temperature od 60 °C (upoštevajte morebitne dodatne podatke proizvajalca!).

• Če akumulator kaže znake poškodb (npr. po padcu letala ali helikopterja) ali pa je zunanji

..ovoj nabreknil/se napihnil, potem akumulatorja več ne uporabljajte. Ne polnite ga več. ..Obstaja nevarnost požara in eksplozije!

•.Akumulatorja se samo previdno dotikajte in uporabite ustrezne zaščitne rokavice.

..Akumulator odstranite okolju prijazno.

• Za polnjenje akumulatorja z litijevo tehnologijo uporabite samo primeren polnilnik. Navadnih

..polnilnikov za NiCd-, NiMH- ali svinčeve akumulatorje ne smete uporabljati, saj obstaja ..nevarnost požara in eksplozije!

• Če polnite akumulator z litijevo tehnologijo z več kot eno celico, potem nujno uporabite t. i.

..uravnalnik (ta polnilnik ga ima npr. že vgrajenega).

• LiPo-akumulatorje polnite s polnilnim tokom maks. 1C. To pomeni, da polnilni tok ne sme

..presegati vrednosti kapacitete, ki je natisnjena na akumulatorju (npr. kapaciteta ..akumulatorja 1.000 mAh, maks. polnilni tok 1.000 mA = 1 A). Pri LiFe- ali LiIon- ..akumulatorjih nujno upoštevajte podatke proizvajalca akumulatorja.

• Praznilni tok ne sme presegati vrednosti, ki je natisnjena na akumulatorju.

..Če je npr. na LiPo-akumulatorju natisnjena vrednost „20C“, potem maks. praznilni tok ..ustreza 20-kratni kapaciteti akumulatorja (npr. kapaciteta akumulatorja 1.000 mAh, maks. ..praznilni tok 20C = 20 x 1.000 mA = 20 A). ..Drugače se akumulator pregreje, kar lahko vodi do deformacije/napihovanja akumulatorja ..ali do eksplozije in požara! ..Natisnjena vrednost (npr. „20C“) pa se praviloma ne nanaša na stalni tok, temveč samo na ..maksimalni tok, ki ga lahko akumulator za kratek čas nudi. ..Stalni tok ne sme biti višji od polovice navedene vrednosti.

• Nobena celica LiPo-akumulatorja se ne sme izprazniti pod 3,0 V (LiFe = 2,0 V, LiIon = 2,5

..V), saj to vodi do uničenja akumulatorja.

• Če model nima zaščite pred globoko izpraznitvijo ali optičnega prikaza za prenizko napetost

..akumulatorja, potem pravočasno prekinite z uporabo modela.

7. UPORABNI TIPI AKUMULATORJEV

NiCd

Nazivna napetost: 1,2 V/celico Maks. polnilni tok za hitro polnjenje: 1 C – 2 C (v odvisnosti od kapacitete celice) Izklop napetosti praznjenja pri: 0,85 V (ali več)

NiMH

Nazivna napetost: 1,2 V/celico Maks. polnilni tok za hitro polnjenje: 1 C – 2 C (abhängig von der Zellenkapazität) Izklop napetosti praznjenja pri: 1,0 V (ali več)

LiPo

Nazivna napetost: 3,7 V/celico Maks. polnilna napetost: 4,2 V/celico Maks. polnilni tok za hitro polnjenje: 1 C (ali nižji) Izklop napetosti praznjenja pri: 3,0 V (ali več)

7

LiIon

Nazivna napetost: 3,6 V/celico Maks. polnilna napetost: 4,1 V/celico Maks. polnilni tok za hitro polnjenje: 1 C (ali nižji) Izklop napetosti praznjenja pri: 2,5 V (ali več)

LiFe

Nazivna napetost: 3,3 V/celico Maks. polnilna napetost: 3,6 V/celico Maks. polnilni tok za hitro polnjenje: 4 C (ali nižji) Izklop napetosti praznjenja pri: 2,0 V (ali več)

Pb

Nazivna napetost: 2,0 V/celico Maks. polnilna napetost: 2,46 V/celico Maks. polnilni tok za hitro polnjenje: 0,4 C (ali nižji) Izklop napetosti praznjenja pri: 1,75 V (ali več)

Samodejna izklopna napetost pri svinčevih akumulatorjih (Pb) znaša 1,5 V/celico (ali več).

Če imate različne litijeve akumulatorje in jih želite polniti/prazniti s

polnilnikom, potem nastavite pravilen tip akumulatorja (LiPo, LiIon, LiFe). Če

nastavite napačen tip akumulatorja, lahko akumulator eksplodira ali pa se

vžge!

8. UPRAVLJALNI ELEMENTI

(Glejte sliko na naslednji strani)

1. Osvetljen LCD-prikazovalnik

2. Izbirni tipki “DEC” (zmanjšanje) in “INC” (povečanje)

3. Tipka “Batt Type/Stop” (tip akumulatorja/ustavitev) za izbiro menija in ustavitev postopka

....polnjenja

4. Izbirni tipki “DEC” (zmanjšanje) in “INC” (povečanje)

5. Tipka “Start/Enter” (začetek/vnos)

6. Priključek za izravnalnik za LiPo-akumulatorje z 2, 3, 4, 5 in 6 celicami

7. Polnilni USB-priključek

8. 4 mm okrogli priključki za priključitev akumulatorja

9. 3-pinski priključek za temperaturni senzor

10. USB-priključek za računalnik

11. Stikalo za vklop/izklop

12. Priključek za izmenično napetost

8

9. PRVA UPORABA

Polnilnik je treba priključiti samo na vir izmenične napetosti od 100 V do 250 V.

Polnilnika nikoli ne uporabljajte z drugimi napetostmi, saj te napetosti

uničijo polnilnik, s tem pa izgubite pravico do uveljavljanja garancije.

1. Kabel za izmenično napetost priključite na vtičnico.

2. Okrogle povezovalne zatiče priključite na ustrezne okrogle priključke in pri tem pazite na

....pravilno polarnost.

3. Vključite polnilnik s stikalom za vklop/izklop.

4. Polnilnik odda kratek zvočni signal in LCD-prikazovalnik zasveti. Polnilnik prikazuje glavni

....meni.

Pazite, da

se priključki ne dotikajo.

9

Primer:

Prosimo, da si pred priključitvijo/polnjenjem akumulatorja preberete naslednje točke:

•.Če si še niste prebrali 5. in 6. poglavja, potem to storite sedaj in se

..prepričajte, da ste razumeli vse informacije.

•.Ali poznate vse informacije o svojih akumulatorjih? Neznanih

....................akumulatorjev ali akumulatorjev brez napisa, katerih vrednosti ne poznate,

....................ne smete priključiti/polniti!

•.Ali ste izbrali pravilen polnilni program za tip akumulatorja, ki ga nameravate

..uporabiti? Izbira napačnih nastavitev vodi do poškodb na polnilniku in akumulatorjih ..ter predstavlja nevarnost požara in eksplozije!

• Ali ste izbrali pravilen polnilni tok?

•.Ali ste izbrali pravilno napetost (npr. za LiPo-akumulatorje z več celicami)? LiPo-

..akumulator z dvema celicama lahko po potrebi povežete vzporedno (3,7 V) ali ..zaporedno (7,4 V).

•.Ali so vsi priključni kabli in vtiči nepoškodovani? Ali so vtiči fiksno pritrjeni v

..ohišjih? Obrabljene vtiče in poškodovane kable je treba zamenjati.

•.Ko nameravate na polnilnik priključiti akumulator, polnilni kabel vedno najprej

..povežite s polnilnikom, nato pa akumulator povežite s polnilnikom/polnilnim kablom. ..Akumulator ločite v obratnem vrstnem redu. Če tega ne upoštevate, obstaja ..nevarnost kratkega stika (npr. z obema 4 mm okroglima priključkoma na polnilnem ..kablu). ..Polnite vedno samo en akumulator ali akumulatorski paket.

• Če želite polniti akumulatorski paket, ki ste ga sami izdelali, potem se morajo podatki

..celic ujemati (isti tip, kapaciteta, proizvajalec). ..Celice je prav tako treba napolniti na isti nivo (LiPo-akumulatorje lahko uravnovesite ..z izravnalnikom, to pa z drugimi akumulatorskimi paketi kot so NiMH ali NiCd ni ..možno).

Upravljanje menijev (za pregled glejte 10. poglavje)

•.S tipko “Batt Type/Stop” izberite želen podmeni in izbiro potrdite s pritiskom tipke

..“Start/Enter”.

•.S tipko “INC” in “DEC” lahko prikličete različne funkcije. • Za spreminjanje vrednosti

..pritisnite tipko “Start/Enter”. Prikazovalnik utripa.

• Prikazano vrednost spremenite s tipko “INC” in “DEC”.

• (Spremenjeno) vrednost shranite s pritiskom tipke “Start/Enter”.

•.Konfiguracijski meni zapustite s pritiskom tipke “Batt Type/Stop”. Ponovno je prikazan

..glavni meni.

10

10. STRUKTURA MENIJA

11

11. RAZLIČNE OSNOVNE NASTAVITVE (“USER SET”)

V glavnem meniju s pomočjo tipke “Batt Type/Stop” izberite meni “USER”.

Za spremembo nastavitve upoštevajte spodaj navedene korake.

1. Za izbiro vrednosti, ki jo želite spremeniti, pritisnite tipko “Start/Enter”. Vrednost utripa.

2. Za spreminjanje vrednosti pritisnite tipko “Inc” ali “Dec”.

3. Za shranjevanje vrednosti ponovno pritisnite tipko “Start/Enter”.

4..Za preklop na naslednjo vrednost pritisnite tipko “INC”. (Ali pa za vrnitev na prejšnjo

....vrednost pritisnite tipko “DEC”.)

5. Za vrnitev na glavni meni pritisnite tipko “Batt Type/Stop”.

Sprememba tipa litijevega akumulatorja

Tukaj lahko izberete enega izmed treh tipov litijevih akumulatorjev: “LiPo”, “LiIon”, “LiFe”.

Izbirate lahko med napetostjo celic “3.3”, “3.6” ali “3.7”. Hkrati se v zgornji vrstici spremeni ustrezen tip akumulatorja.

Tukaj izbrana nastavitev za tip litijevega akumulatorja velja za VSE druge funkcije, npr. polnjenje, praznjenje itd. (glejte 11. poglavje).

Nastavitev časa za določitev števila celic

Tukaj lahko nastavite čas, v katerem polnilnik pri priključenem litijevem akumulatorju preveri pravilno število celic in po potrebi prekine postopek polnjenja. To je lahko koristno predvsem pri globoko izpraznjenih akumulatorjih. Za akumulator z visoko kapaciteto nastavite daljši

čas, za akumulator z nižjo kapaciteto pa krajši čas.

Čas lahko nastavite med 5 do 60 minutami.

Nastavitev občutljivosti prepoznavanja Delta-U za NiMH-akumulatorje

Tukaj lahko nastavite prepoznavanje Delta-U za NiMH-akumulatorje (razlika v napetosti pri postopku polnjenja Delta-U).

Izberete lahko vrednost napetosti (5 do 20 mV). Če izberete “DEFAULT“, polnilnik uporabi napetost 7 mV.

12

Previsoka vrednost lahko prenapolni akumulator. Če je vrednost previsoka, potem akumulatorja ni možno zadostno napolniti.

Nastavitev občutljivosti prepoznavanja Delta-U za NiCd-akumulatorje

Tukaj lahko nastavite prepoznavanje Delta-U za NiCd-akumulatorje (razlika v napetosti pri postopku polnjenja Delta-U).

Izberete lahko vrednost napetosti (5 do 20 mV). Če izberete “DEFAULT“, polnilnik uporabi napetost 12 mV.

Previsoka vrednost lahko prenapolni akumulator. Če je vrednost previsoka, potem akumulatorja ni možno zadostno napolniti.

Samodejni izklop pri previsoki temperaturi

Majhen 3-pinski priključek na polnilniku je predviden za priključitev temperaturnega senzorja.

Temperaturni senzor lahko vključite ali izključite. To funkcijo lahko vključite (ON) ali izključite (OFF). Ko je funkcija vključena (ON), lahko nastavite temperaturo, pri kateri se postopek polnjenja ali praznjenja prekine. Nastavljivo območje se nahaja med 20 °C in 80 °C.

Nastavitev časa hlajenja

Akumulator se lahko med polnjenjem s cikličnim programom (zaporedni samodejni cikli polnjenja/praznjenja) zelo segreje.

Tukaj lahko nastavite čakalni čas, tako da se lahko akumulator ohladi.

Nastavitev načina vzdrževalnega polnjenja

Vzdrževalno polnjenje ščiti pred prenapolnjenjem in pri tem pomaga, da akumulator ohranja svojo polno kapaciteto.

Če je vzdrževalno polnjenje nižje od 200 mA, potem toleranca znaša pribl. 10 mA. Če je vzdrževalno polnjenje višje od 200 mA, toleranca znaša ±5 %.

To funkcijo lahko vključite (ON) ali izključite (OFF). Če je funkcija vključena (ON), se vzdrževalno polnjenje samodejno začne, potem ko se hitro polnjenje zaključi.

13

Upoštevajte, da znaša maksimalni vzdrževalni tok 200 mA.

Nastavitev varnostnega timerja

Če polnilnik iz kakršnegakoli razloga ni zmožen (s prepoznavanjem Delta-U) prepoznati stanja napolnjenosti akumulatorja, potem se postopek polnjenja po nastavljenem času samodejno prekine. To ščiti akumulator pred prenapolnjenjem. Vendar ne nastavite prekratkega časa, sicer se akumulator ne bo popolnoma napolnil. Varnostni timer lahko vključite (ON) ali izključite (OFF). Čas timerja lahko nastavite (od 10 do 720 minut).

Čas varnostnega timerja lahko izračunate na naslednji način:

Primer:

Kapaciteta akumulatorja

2.000 mAh 2,0 A 2.000 / 2,0 = 1.000 / 11,9 = 84 minut

3.300 mAh 3,0 A 3.300 / 3,0 = 1.100 / 11,9 = 92 minut

1.000 mAh 1,2 A 1.000 / 1,2 = 833 / 11,9 = 70 minut

S faktorjem 11,9 se akumulator polni s 140 % kapacitete, preden se aktivira varnostni timer.

Samodejni izklop pri previsoki kapaciteti

Polnilni tok Čas

Ta varnostna funkcija polnilnika ustavi postopek polnjenja, ko akumulator doseže določeno vrednost kapacitete polnjenja. To funkcijo lahko vključite (ON) ali izključite (OFF). Kapaciteto lahko nastavite (od 10 do 20.000 mAh). Za hitro nastavitev ustrezne tipke pritisnete in dalj časa držite.

Nastavitev tona tipk

“Ton tipk”: Ton tipk potrdi vnose uporabnika, vsakič ko ta pritisne tipko. “Zvočno opozorilo”: Zvočno opozorilo označuje spremembo načina ali opozorilo. Obe funkciji lahko vključite (ON) ali izključite (OFF).

Nastavitev osvetlitve ozadja

Ta funkcija omogoča nastavitev osvetlitve ozadja LCD-prikazovalnika. Svetilnost lahko nastavite od 0 % do 100 %. 0 % je najtemnejša in 100 % je najsvetlejša nastavitev.

14

12. LITIJEVI AKUMULATORJI (LIPO, LIION, LIFE)

a) Splošne informacije

Ta polnilni program je primeren samo za akumulatorje z litijevo tehnologijo: “LiPo”,

“LiIon” in “LiFe”. Ustrezen tip akumulatorja, ki ga želite priključiti na polnilnik, je

treba nastaviti pred vsakim postopkom polnjenja/praznjenja (v uporabniških

.................nastavitvah, glejte 16. poglavje).

.................Če ima akumulator priključek za izravnalnik, potem je treba pri

.................polnjenju/praznjenju priključiti tako priključek za izravnalnik kot tudi priključni

.................kabel.

.................Uporabite ustrezen vtič za izravnalnik, ki je odvisen od števila celic.

.................Obstajajo različni tipi vtičev za izravnalnik. Iz tega razloga ne uporabljajte sile, če

.................vtiča ne morete priključiti! Ustrezni adapterji za vtiče za izravnalnik so na voljo v

.................trgovini.

.................Ko uporabite izravnalnik, potem imajo po končanem polnjenju vse celice isto

.................napetost. Tako so posamezne celice zaščitene pred prenapolnjenjem.

.................Prenapolnjenje celice v LiPo-akumulatorju ne zmanjša samo njegove življenjske

.................dobe, temveč poveča tudi tveganje za eksplozijo in predstavlja nevarnost požara

.................in eksplozije!

.................Polnilni tok, ki ga je treba nastaviti, je odvisen od kapacitete akumulatorja in

.................ponavadi znaša 1 C, vendar je treba upoštevati napotke proizvajalca

.................akumulatorja.

.................Vrednost “1 C“, pomeni, da polnilni tok natančno ustreza kapaciteti akumulatorja.

.................Tako je torej treba polnilni tok 1,8 A nastaviti za LiPo-akumulator s 1.800 mAh pri

.................1 C.

V glavnem meniju s tipko “Batt Type/ Stop“ izberite program “LiXX BATT“ in izbiro potrdite s pritiskom tipke “Start/Enter”.

Glede na tip akumulatorja, ki ste ga izbrali v uporabniških nastavitvah, prikazovalnik prikazuje „LiPo“, „LiIon“ ali „LiFe“.

............Preverite, če se tip akumulatorja, ki je prikazan na prikazovalniku, sklada s tipom

............akumulatorja, ki ga želite napolniti/izprazniti.

Nato lahko izbirate različne funkcije tipko “INC” in “DEC”.

• “CHARGE” (polnjenje): Polnjenje litijevega akumulatorja brez povezave z izravnalnikom.

• “BALANCE” (izravnava): Polnjenje litijevega akumulatorja s povezavo z izravnalnikom.

• “FAST CHG” (hitro polnjenje): Hitro polnjenje akumulatorja.

• “STORAGE” (skladiščenje): Polnjenje/praznjenje akumulatorja na nastavljeno vrednost.

• “DISCHARGE” (praznjenje): Praznjenje akumulatorja.

15

b) Polnjenje akumulatorjev brez izravnalnika (“CHARGE”)

Potem ko izberete “CHARGE”, je na prikazovalniku prikazano npr. naslednje:

Vrednost na levi strani v drugi vrstici prikazuje polnilni tok, vrednost na desni strani prikazuje napetost ali pa število celic akumulatorskega paketa (v tem primeru LiPo akumulatorski paket s 3 celicami, 3 x 3,7 V = 11,1 V).

Izberite tip akumulatorja (LiPo, LiIon, LiFe) tako kot je opisano v 16. poglavju..

1. Če je treba spremeniti vrednost, pritisnite tipko “Start/Enter”. Polnilni tok začne utripati.

....Spremenite polnilni tok s tipkama “INC” in “DEC” ter potrdite vrednost s pritiskom tipke

....“Start/Enter”.

2. Napetost začne utripati. Spremenite jo s tipko “INC” in “DEC”. Bodite pozorni na to, da se

....napetost spremeni samo s številom celic (npr. ena celica = 3,7 V, dve celici 7,4 V itd.).

....Vrednost potrdite s pritiskom tipke “Start/Enter”.

3. Za začetek postopka polnjenja pritisnite in držite (pribl. 3 sekunde) tipko “Start/Enter”.

4. Polnilnik zazna akumulatorje in na LCD-prikazovalniku prikazuje ustrezne informacije.

....Morda utripa naslednji prikaz:

- “R” predstavlja število celic, ki jih je zaznal polnilnik.

- “R” predstavlja število celic, ki so nastavljene v meniju.

Če se ti dve številki ne ujemata, preverite nastavitev polnilnika in samega

akumulatorja. Lahko se zgodi, da je LiPo-akumulator popolnoma izpraznjen

ali pa da je katera celica poškodovana. V tem primeru akumulatorja ne

smete polniti, saj obstaja nevarnost požara in eksplozije!

.................S pritiskom tipke “Batt Type/Stop” se lahko vrnite na prejšnji nastavitveni

.................meni.

5. Če se številki ujemata, potem lahko aktivirate postopek polnjenja, tako da hitro pritisnete

....tipko “Start/ Enter”.

6. Ko se postopek polnjenja začne, lahko odčitate različne informacije o trenutnem postopku

....polnjenja. Glejte sliko na naslednji strani:

16

Primer:

Jakost Število celic

polnilnega toka Napetost akumulatorja

Čas polnjenja

Kapaciteta polnjenja v mAh

7. Potem ko je postopek polnjenja zaključen, zaslišite zvočni signal (v kolikor ste nastavili

....alarmni signal).

Če želite postopek polnjenja prekiniti že prej, potem pritisnite tipko “Batt Type/Stop“.

Če v načinu polnjenja priključite izravnalnik, potem polnilnik polni z izravnalnikom. Naprava nadzoruje napetost celic in jo ustrezno nastavlja.

c) Polnjenje akumulatorjev z izravnalnikom (“BALANCE”)

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

V nasprotju z običajnim načinom polnjenja “CHARGE” način ”BALANCE” omogoča nadzor napetosti vsake posamezne celice. Polnilni tok se nato ustrezno nastavi.

Poleg priključka za izravnalnik mora biti tudi priključek za akumulator povezan s polnilnikom (glejte 11. poglavje, točko a). Postopek polnjenja poteka tako kot je opisano v 11. poglavju pod točko b).

Če je prek priključka za izravnalnik priključen akumulator z več celicami, lahko s pritiskanjem tipke ”INC” preklapljate med običajnim prikazom in prikazom napetosti v

............celicah.

Samo akumulatorski paket s popolnoma enako napetostjo v vsaki celici nudi

najboljšo moč in življenjsko dobo za model letala/vozila.

.................Razlike v kakovosti uporabljenih materialov in notranje strukture LiPo

.................akumulatorskih paketov z več celicami lahko vodijo do različnih napetosti pri

.................praznjenju.

.................Če tak LiPo-akumulator polnite brez izravnalnika, potem lahko hitro pride do

.................velikih razlik v napetosti celic. To ne skrajša samo življenjske dobe (celica se

.................lahko pod polnilno napetostjo uniči), temveč vodi tudi do škode na akumulatorju

.................zaradi popolne izpraznitve.

.................Če različne celice (različne napetosti) polnite brez izravnalnika, dodatno obstaja

.................nevarnost prenapolnjenja. Maksimalna dopustna napetost za LiPo-celico pribl. 4,2

.................V (+/-1 %) je bila presežena (za podatke za LiIon in LiFe glejte 7. poglavje).

17

Primer:

LiPo akumulatorski paket z dvema celicama, ki je bil napolnjen brez izravnalnika, ima napetost 8,4 V in se zdi popolnoma napolnjen. Vendar pa napetost v eni celici znaša 4,5 V in v drugi 3,9 V (ena celica je nevarno prenapolnjena, druga pa je napol prazna).

Tako prenapolnjena celica lahko izteka, v najhujšem primeru pa se lahko vname in eksplodira!

Če ima vaš LiPo-akumulator priključek za izravnalnik, potem priporočamo, da vedno uporabljate program ”BALANCE”.

Če ima vaš LiFe ali LiIon akumulatorski paket prav tako priključek za izravnalnik, potem zgornja informacija prav tako velja, le da so napetosti različne (glejte 7. poglavje).

d) Hitro polnjenje (“FAST CHG”)

Pri polnjenju litijevega akumulatorja se polnilni tok v času polnjenja bistveno zmanjša. Tako se čas polnjenja poveča. Pri hitrem polnjenju se uporablja višji polnilni tok. Vendar pa se pri tem zmanjša kapaciteta, saj se postopek polnjenja predčasno prekine s samodejnim izklopom.

Litijevega akumulatorja torej s postopkom hitrega polnjenja ne morete popolnoma napolniti. Doseči je možno zgolj pribl. 90 % kapacitete v primerjavi z običajnim načinom polnjenja.

Postopek za nastavitev polnilnega toka in napetosti/števila celic je isti kot pri običajnem postopku polnjenja (glejte 11. poglavje, točko b).

e) Skladiščenje akumulatorjev (“STORAGE”)

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

S to funkcijo lahko akumulatorje nastavite na njihov optimalni nivo napetosti za skladiščenje (LiPo = 3,85 V, LiIon = 3,75 V, LiFe = 3,3 V).

Glede na začetno napetost celic se akumulator pri tem napolni ali izprazni. Pri akumulatorskem paketu z več celicami potrebujete izravnalnik.

Postopek za nastavitev polnilnega toka in napetosti/števila celic je isti kot pri običajnem postopku polnjenja (glejte 11. poglavje, točko b).

f) Praznjenje akumulatorjev (“DISCHARGE”)

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Ponavadi vam litijevih akumulatorjev ni treba prazniti (v nasprotju z NiCd-akumulatorji). Akumulator lahko takoj napolnite – ne glede na njegovo stanje.

Za praznjenje lahko nastavite praznilni tok med 0,1 A in 1,0 A.

Postopajte v skladu z opisom v 11. poglavju pod točko b), s to razliko, da se akumulatorji ne polnijo, temveč praznijo.

Način za hitro polnjenje uporabite samo v primeru, ko morate akumulatorje karseda hitro napolniti.

Nastavljen tok se uporablja za polnjenje/praznjenje.

18

Zadnja napetost praznjenja se razlikuje glede na tip akumulatorja in je že shranjena v polnilniku. Dodatno poleg tipa akumulatorja prikazovalnik prikazuje ustrezno napetost.

• LiPo: 3,0 V na celico

• LiIon: 2,5 V na celico

• LiFe: 2,0 V na celico

Če je prek priključka za izravnalnik priključen akumulator z več celicami, lahko s pritiskanjem tipke ”INC” preklapljate med običajnim prikazom in prikazom napetosti v

............celicah.

13. NIMH- IN NICD-AKUMULATORJI

a) Polnjenje akumulatorjev (“CHARGE”)

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Polnilni tok, ki ga je treba nastaviti, je odvisen od kapacitete akumulatorja in ponavadi znaša 1 C, vendar je treba upoštevati napotke proizvajalca akumulatorja.

Vrednost “1 C” pomeni, da je polnilni tok enako visok kot kapaciteta akumulatorja. Tako je torej treba polnilni tok 3,0 A nastaviti za NiMH-akumulator s 3.000 mAh pri 1 C.

Glede na priključen akumulator in njegovo strukturo polnilni tok 1 C morda ni možen. Akumulatorji za sprejemnike, ki so ponavadi sestavljeni iz celic tipa AA, npr. ne

............morejo prenesti tako visokega polnilnega toka, ne da bi se pri tem poškodovali.

............V splošnem velja: Manjša kot je baterija (posamezna celica), nižji je maksimalen

............polnilni tok. Številne NiMH-celice tipa AA/Mignon s kapaciteto 2.000 mAh pri hitrem

............polnjenju dovoljujejo polnilni tok samo 400-500 mA.

Polnjenje NiMH- ali NiCd-akumulatorja

1. V glavnem meniju s tipko “Batt Type/ Stop” izberite polnilni program “NiMH“ ali “NiCd“.

2. Pritisnite tipko “Start/Enter” in prikazovalnik prikazuje npr. naslednji prikaz:

....Leva slika prikazuje ročni način (polnilni tok sami nastavite), desna slika pa samodejni

....način polnjenja (polnilnik nastavi polnilni tok, vi nastavite samo zgornjo mejo).

Če nato kratko pritisnete tipko “INC“ ali “DEC“, preklopite na praznilni program („DISCHARGE“), nato na ciklični program („CYCLE“) in ponovno na polnilni program

............(„CHARGE“) – glejte 12. poglavje, točko b) in c).

3. Za priklic načina nastavitev kratko pritisnite tipko “Start/Enter”. V spodnjem desnem robu

....prikazovalnika nato utripa vrednost toka.

19

Ko vrednost toka utripa, lahko preklapljate med ročnim in samodejnim načinom, tako da hkrati pritisnete tipko “INC” in “DEC”.

V ročnem načinu se akumulatorji polnijo s tokom, ki ste ga nastavili.

............V samodejnem načinu polnilnik samodejno izračuna polnilni tok, pri tem pa lahko

............nastavite samo zgornjo mejo polnilnega toka. Krajše čase polnjenja lahko dosežete v

............odvisnosti od akumulatorja in njegove notranje upornosti.

4. Spremenite polnilni tok (ali v samodejnem načinu zgornjo mejo polnilnega toka) s tipkama

....“INC” in “DEC” ter potrdite vrednost s pritiskom tipke “Start/Enter”. Naprava samodejno

....zazna število celic!

5. Za začetek postopka polnjenja pritisnite in držite (pribl. 3 sekunde) tipko “Start/Enter”.

6. Če polnilnik zazna napako (npr. akumulator ni priključen), potem odda opozorilni signal, na

....prikazovalniku pa se pojavi ustrezna informacija. Zvočni signal lahko deaktivirate s

....pritiskom tipke “Batt Type/Stop”. Nato se ponovno vrnete v prejšnji meni.

7. Če naprava pravilno zazna akumulator, se pojavi npr. naslednji prikaz:

Tip akumulatorja Polnilni tok

Napetost akumulatorja

Trenutni čas polnjenja

8. Potem ko je postopek polnjenja zaključen, zaslišite zvočni signal (v kolikor ste nastavili

....alarmni signal).

Če želite postopek polnjenja prekiniti že prej, potem pritisnite tipko “Batt Type/Stop“.

Kapaciteta polnjenja v mAh

b) Praznjenje akumulatorjev (“DISCHARGE”)

1. Potem ko v glavnem meniju s pritiskom tipke “Batt Type/Stop” izberete program “NiMH” ali

....“NiCd” ter ga potrdite s pritiskom tipke “Start/Enter”, lahko s tipko “INC” ali “DEC” izberete

....funkcijo praznjenja (slika prikazuje NiMH-akumulator):

2. Če je treba nastaviti praznilni tok in napetost praznjenja, pritisnite tipko “Start/Enter”.

....Praznilni tok utripa.

3. Spremenite praznilni tok s tipkama “INC” in “DEC” ter potrdite vrednost s pritiskom tipke

....“Start/Enter”. Nastavite lahko vrednost med 0,1 A in 1,0 A.

4. Nato utripa zadnja napetost praznjenja, ki jo lahko prav tako nastavite s tipkama “INC” in

....“DEC”. Nastavite lahko napetost med 0,1 V in 25,0 V.

Ko vnašate vrednost napetosti, bodite pozorni na to, da napetost celic pri

NiMH ne sme pasti pod 1,0 V, pri NiCd pa pod 0,85 V. Sicer se lahko

akumulator poškoduje!

20

5. Za začetek postopka praznjenja pritisnite in držite (pribl. 3 sekunde) tipko “Start/Enter”. Na

....prikazovalniku so nato prikazane različne informacije tako kot med postopkom polnjenja

....(čas praznjenja, kapaciteta praznjenja, praznilni tok in trenutna napetost akumulatorja).

6. Če so nastavitve napačne ali pa polnilnik zazna težavo, zaslišite zvočni signal, ustrezna

....informacija pa je prikazana na prikazovalniku. Zvočni signal lahko deaktivirate s pritiskom

....tipke “Batt Type/Stop”. Nato se vrnete na prejšnji meni.

7. Če med postopkom praznjenja pritisnete tipko “Start/Enter”, lahko spremenite praznilni tok

....(glejte zgoraj).

8. Potem ko je postopek praznjenja zaključen, zaslišite zvočni signal.

Če želite postopek praznjenja prekiniti že prej, potem pritisnite tipko “Batt Type/Stop“.

c) Ciklični program (“CYCLE”)

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Za testiranje ali osvežitev akumulatorjev lahko izvedete do 5 zaporednih ciklov. Dve možni kombinaciji sta ”polnjenje/praznjenje” (”CHG>DCHG”) in ”praznjenje/polnjenje” (”DCHG>CHG”).

1. Potem ko v glavnem meniju s pritiskom tipke “Batt Type/Stop” izberete program “NiMH” ali

....“NiCd” ter ga potrdite s pritiskom tipke “Start/Enter”, lahko s tipko “INC” ali “DEC” izberete

....funkcijo cikla (slika prikazuje NiMH-akumulator):

2. Za spremembo zaporedja polnjenja/praznjenja pritisnite tipko “Start/Enter”. Nato v spodnji

....vrstici prikazovalnika utripa besedilo za zaporedje. Spremenite ga s tipko “INC” in “DEC”.

....Na levi sliki se akumulator najprej polni in nato prazni. Na desni sliki je to zaporedje ravno

....obratno: Akumulator najprej prazni in nato polni.

3. Za potrditev izbire pritisnite tipko “Start/Enter”.

4. Nato utripa število ciklov, s katerim lahko določite, kolikokrat se naj trenutno nastavljeno

....zaporedje polnjenje/praznjenje ali praznjenje/polnjenje ponovi. S tipko “INC” ali “DEC”

....lahko nastavite vrednost od 1 do 5 ciklov. Ponovno potrdite izbiro s pritiskom tipke

....“Start/Enter”.

5. Za začetek cikla pritisnite in držite (pribl. 3 sekunde) tipko “Start/Enter”.

6. Če so nastavitve napačne ali pa polnilnik zazna težavo, zaslišite zvočni signal, ustrezna

....informacija pa je prikazana na prikazovalniku.

7. Potem ko je cikel zaključen, zaslišite zvočni signal.

Če želite cikel prekiniti že prej, potem pritisnite tipko “Batt Type/Stop“.

21

14. SVINČEVI AKUMULATORJI (“PB“)

a) Splošne informacije

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Svinčevi akumulatorji se bistveno razlikujejo od NiMH- in NiCd-akumulatorjev. V primerjavi s svojo kapaciteto nudijo samo majhen tok. Tudi postopek polnjenja je drugačen.

Polnilni tok za svinčeve akumulatorje lahko znaša največ samo desetino (1/10 C) kapacitete akumulatorja.

Maksimalna kapaciteta svinčevih akumulatorjev mora znašati manj kot 20 Ah. Zaradi kemičnih lastnosti akumulatorja se lahko zgodi, da naprava težko določi samodejno

............točko izklopa. Priporočamo, da nastavite točko izklopa pri 20 Ah.

Svinčevih akumulatorjev ne smete hitro polniti, saj bi s tem prenapolnili

akumulator, kar pa vodi do nevarnosti požara in eksplozije!

..................Vedno upoštevajte informacije, ki so natisnjene na akumulatorju, ali pa

..................podrobnosti o dovoljenih polnilnih tokovih proizvajalca akumulatorja.

b) Polnjenje akumulatorjev (“CHARGE”)

1. V glavnem meniju s tipko “Batt Type/ Stop” izberite polnilni program “Pb“.

2. Pritisnite tipko “Start/Enter” in prikazovalnik prikazuje npr. naslednji prikaz:

....Vrednost na levi strani v drugi vrstici prikazuje polnilni tok, vrednost na desni strani pa

....prikazuje napetost ali število celic akumulatorja (v tem primeru svinčev akumulator s 6

....celicami, 6 x 2,0 V = 12,0 V).

3. Če je treba vrednost spremeniti, pritisnite tipko “Start/Enter”. Polnilni tok začne utripati.

....Spremenite polnilni tok s tipkama “INC” in “DEC” ter potrdite vrednost s pritiskom tipke

....“Start/Enter”.

4. Napetost/število celic začne utripati. Spremenite vrednost s tipko “INC” in “DEC”. Bodite

....pozorni na to, da se napetost spremeni samo s številom celic (npr. ena celica = 2,0 V, dve

....celici 4,0 V itd.). Izbiro potrdite s pritiskom tipke “Start/Enter”.

5. Za začetek postopka polnjenja pritisnite in držite (pribl. 3 sekunde) tipko “Start/Enter”.

6. Če so nastavitve napačne ali pa polnilnik zazna težavo, zaslišite zvočni signal, ustrezna

....informacija pa je prikazana na prikazovalniku.

7. Zvočni signal lahko deaktivirate s pritiskom tipke “Batt Type/Stop”. Nato se ponovno vrnete

....v prejšnji meni.

8. Če naprava pravilno zazna akumulator, se pojavi npr. naslednji prikaz:

22

Tip Polnilni akumulatorja

tok Napetost akumulatorja

Trenutni čas Kapaciteta polnjenja v mAh polnjenja

9. Potem ko je postopek polnjenja zaključen, zaslišite zvočni signal (v kolikor ste nastavili

....alarmni signal).

Če želite postopek polnjenja prekiniti že prej, potem pritisnite tipko “Batt Type/Stop“.

c) Praznjenje akumulatorjev (“DISCHARGE”)

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

1. Potem ko v glavnem meniju s pritiskom tipke “Batt Type/Stop” izberete program “Pb” ter

....ga potrdite s pritiskom tipke “Start/Enter”, lahko s tipko “INC” ali “DEC” izberete funkcijo

....praznjenja:

....Vrednost na levi strani v drugi vrstici prikazuje praznilni tok, vrednost na desni strani

....prikazuje napetost in število celic akumulatorja (v tem primeru akumulator s 6 celicami, 6 x

....2,0 V = 12,0 V).

2. Če je treba vrednost spremeniti, pritisnite tipko “Start/Enter”. Praznilni tok začne utripati.

....Spremenite praznilni tok s tipkama “INC” in “DEC” ter potrdite vrednost s pritiskom tipke

....“Start/Enter”.

3. Napetost/število celic začne utripati. Spremenite vrednost s tipko “INC” in “DEC”. Bodite

....pozorni na to, da se napetost spremeni samo s številom celic (npr. ena celica = 2,0 V, dve

....celici 4,0 V itd.). Izbiro potrdite s pritiskom tipke “Start/Enter”.

Polnilnik iz varnostnih razlogov samodejno nastavi zadnjo napetost praznjenja.

4. Za začetek postopka praznjenja pritisnite in držite (pribl. 3 sekunde) tipko “Start/Enter”.

5. Če so nastavitve napačne ali pa polnilnik zazna težavo, zaslišite zvočni signal, ustrezna

....informacija pa je prikazana na prikazovalniku.

6. Zvočni signal lahko deaktivirate s pritiskom tipke “Batt Type/Stop”. Nato se ponovno vrnete

....v prejšnji meni.

7. Če med postopkom praznjenja pritisnete tipko “Start/Enter”, lahko spremenite praznilni tok

....(glejte zgoraj).

8. Potem ko je postopek polnjenja zaključen, zaslišite zvočni signal (v kolikor ste nastavili

....alarmni signal).

Če želite postopek praznjenja prekiniti že prej, potem pritisnite tipko “Batt Type/Stop“.

23

15. SHRANJEVANJE PODATKOV O AKUMULATORJU

Polnilnik ima skupno 10 spominskih mest za shranjevanje podatkov o akumulatorju.

1. V glavnem meniju s tipko “Batt Type/ Stop” izberite funkcijo “SAVE DATA”.

2. Pritisnite tipko “Start/Enter” in prikazovalnik prikazuje npr. naslednji prikaz in spominsko

....mesto [01] utripa:

3. Izberite želeno spominsko mesto s tipko “INC” ali “DEC” (1....10) ter izbiro potrdite s

....pritiskom tipke “Start/Enter”.

4. Nato zgoraj desno utripa tip akumulatorja, ki ga lahko spremenite s tipko “INC” ali “DEC”.

....Izbiro potrdite s pritiskom tipke “Start/Enter”.

5. Spodaj levo začne utripati napetost. Spremenite jo s tipkama “INC” in “DEC” ter vrednost

....potrdite s pritiskom tipke “Start/Enter”.

6. Nato spodaj desno utripa kapaciteta akumulatorja. Nastavite jo s tipko “INC” ali “DEC” (za

....hitro nastavljanje tipki pritisnite in držite) ter izbiro potrdite s pritiskom tipke “Start/Enter”.

7. Nato ponovno utripa številka spominskega mesta.

8. Za preklop v naslednji meni pritisnite in pribl. 3 sekunde držite tipko “Start/Enter”. Nato

....tipko takoj izpustite. Pojavi se naslednji prikaz (glede na predhodno nastavljen tip

....akumulatorja):

Če tipko “Start/Enter“ predolgo držite, potem se na prikazovalniku pojavi napis “SAVE“ in nastavitve se shranijo.

9. Kratko pritisnite tipko “Start/Enter”. Vrednost toka v spodnji vrstici začne utripati.

Če hkrati pritisnite tipko “INC“ in “DEC“, lahko pri NiCd- ali NiMH-akumulatorjih izbirate med ročnim (Mn*) in samodejnim (AT*) načinom (glejte 12. poglavje, točko a).

............Pri litijevih akumulatorjih je poleg polnilnega toka vedno treba nastaviti tudi število

............celic.

10..Spremenite jo s tipkama “INC” in “DEC” ter vrednost potrdite s pritiskom tipke

......“Start/Enter”.

11. Če vrednosti ne utripajo, lahko s tipko “INC” ali “DEC” izberete individualne programe.

......Glede na tip akumulatorja so to programi “CHARGE”, “DISCHARGE”, “STORAGE”,

......“BALANCE”, “CYCLE” itd.

12. Če nato pritisnete in pribl. 3 sekunde držite tipko “Start/Enter”, se vse nastavitve shranijo

......na izbrano spominsko mesto.

24

Podatki, ki so shranjeni na 10 spominskih mestih, se ohranijo, tudi ko polnilnik ločite od napajanja.

............Tako lahko npr. shranite podatke za akumulator v oddajniku (kot je NiMH, polnilni tok

............400 mA) in akumulator v modelu zračnega plovila (LiPo, polnilni tok 1 A, 3 celice).

16. NALAGANJE PODATKOV O AKUMULATORJU

1. V glavnem meniju s tipko “Batt Type/ Stop” izberite funkcijo “LOAD DATA”.

2. Pritisnite tipko “Start/Enter” in prikazovalnik prikazuje npr. naslednji prikaz in spominsko

....mesto [01] utripa:

3. Izberite želeno spominsko mesto s tipko “INC” ali “DEC” (1....10).

4. Pritisnite in pribl. 3 sekunde držite tipko “Start/Enter”. Na prikazovalniku se za kratek čas

....pojavi napis “LOAD...”.

5. Podatki se naložijo in vse nastavitve se naložijo v skladu s shranjenimi vrednostmi.

17. OPOZORILA NA PRIKAZOVALNIKU

REVERSE POLARITY

Akumulator je priključen z napačnimi poli.

CONNECTION BREAK

Povezava z akumulatorjem je bila prekinjena, npr. če ste akumulator med postopkom polnjenja ločili od polnilnika.

SHORT ERR

Na izhodu polnilnika je prišlo do kratkega stika.

PLS. RESTART

Vhodna napetost (obratovalna napetost) polnilnika je premajhna.

VOL SELECT ERR

Napetost LiPo-, LiIon- ali LiFe-akumulatorja, ki ga želite polniti, ni pravilno nastavljena.

BREAK DOWN

Polnilnik je naletel na interno težavo. Če je to opozorilo ves čas prikazano, je polnilnik morda okvarjen. Naj ga preveri specializirana delavnica ali usposobljen tehnik.

BATTERY CHECK LOW VOLTAGE

Napetost je nižja od nastavljene. Preverite, če je napetost akumulatorja pravilno nastavljena.

25

BATTERY CHECK HIGH VOLTAGE

Napetost je višja od nastavljene. Preverite, če je napetost akumulatorja pravilno nastavljena.

BATTERY CHECK CELL LOW VOL

Napetost v eni izmed celic LiPo-, LiIon- ali LiFe-akumulatorja je prenizka. To se lahko zgodi, če ste pred tem polnili akumulator z več celicami brez uporabe izravnalnika.

BATTERY VOLTAGE CELL HIGH VOL

Napetost v eni izmed celic LiPo-, LiIon- ali LiFe-akumulatorja je previsoka. To se lahko zgodi, če ste pred tem polnili akumulator z več celicami brez uporabe izravnalnika.

BATTERY VOL ERR CELL CONNECT

Kabel izravnalnika ni pravilno priključen ali pa se razporeditev pinov ne ujema s pini polnilnika.

BATTERY VOL ERR CELL LOW VOL

Napetost akumulatorja je prenizka. Najprej povečajte napetost z načinom skladiščenja, šele nato akumulator popolnoma napolnite.

TEMP OVER ERR

Notranja temperatura je previsoka. Počakajte, da se polnilnik in akumulator ohladita.

CONTROL FAILURE

Polnilnik je naletel na interno težavo. Če je to opozorilo ves čas prikazano, je polnilnik morda okvarjen. Naj ga preveri specializirana delavnica ali usposobljen tehnik.

18. INFORMACIJE O POLNILNIKU

Prikazi uporabniških nastavitev

Med postopkom polnjenja/praznjenja lahko preverite uporabniške nastavitve. Za preklapljanje med različnimi prikazi pritisnite tipko “DEC”. Prikazi so naslednji:

Napetost akumulatorja na koncu postopka polnjenja/praznjenja.

Stanje funkcije izklopa.

Stanje varnostnega timerja.

Stanje izklopa pri previsoki temperaturi.

Temperatura, ki jo je izmeril notranji in zunanji temperaturni senzor.

Vhodna napetost polnilnika.

26

Prikaz napetosti v posameznih celicah

Za prikaz napetosti v vsaki posamezni celici pritisnite tipko “INC”. Ta funkcija je na voljo samo pri litijevih akumulatorjih s priključkom za izravnalnik.

Primer LiPo-akumulatorja s 4 celicami:

19. POLNJENJE USB-NAPRAV

S tem polnilnikom lahko polnite do dve USB-napravi.

1. Vključite polnilnik in na USB-priključke priključite do dve USB-napravi.

2. Preverite stanje napolnjenosti svojih USB-naprav.

Skupna električna poraba priključenih USB-naprav ne sme biti večja od 1 A.

20. NADZOR NAD POSTOPKOM POLNJENJA

Za nadzor nad postopkom polnjenja na svoj računalnik namestite program Charger Monitor.

Podrobnosti o namestitvi, priključitvi in upravljanju programske opreme najdete v navodilih za uporabo, ki so priložena CD-ju s programsko opremo.

21. VZDRŽEVANJE IN ČIŠČENJE

.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Ta izdelek ne potrebuje vzdrževanja. Nikoli ga ne razstavljajte. Popravila izdelka se naj loti strokovnjak ali specializirana delavnica, sicer se lahko poškoduje. V nasprotnem primeru poteče tudi skladnost, poleg tega pa izgubite tudi pravico do uveljavljanja garancije. Izdelek čistite le z mehko in čisto krpo brez kosmov. Ne uporabljajte čistilnih sredstev, saj lahko ta poškodujejo ohišje iz umetne mase in odstranijo napise z nalepk. Prah lahko odstranite z uporabo čistega, mehkega čopiča in sesalnika za prah.

22. ODSTRANJEVANJE

a) Odstranjevanje odsluženih električnih in elektronskih naprav

Zaradi varstva okolja in za karseda popolno recikliranje uporabljenih surovin je

potrošnik zavezan oddati odslužene in pokvarjene naprave na javnem zbirališču

odpadnih električnih naprav.

Simbol prečrtanega smetnjaka s kolesi pomeni, da je treba ta izdelek oddati na

..................zbirališču odpadne elektronske opreme, saj tovrstno recikliranje omogoča

..................najboljše možno predelavo surovin.

27

b) Odstranjevanje odsluženih baterij/akumulatorjev

Kot potrošnik ste zakonsko zadolženi (Uredba o baterijah in akumulatorjih in o ravnanju z odpadnimi baterijami in akumulatorji) vrniti vse odpadne baterije in

akumulatorje. Metanje med gospodinjske odpadke je prepovedano! Da baterije/akumulatorji vsebujejo škodljive snovi, označuje tudi simbol levo, ki opozarja na prepoved metanja baterij/akumulatorjev med gospodinjske odpadke. Oznake za škodljive težke kovine so: Cd = kadmij, Hg = živo srebro, Pb = svinec.

Odslužene baterije/akumulatorje lahko brezplačno oddate na občinski deponiji, v

.................naših podružnicah ali povsod tam, kjer se baterije/akumulatorji tudi prodajajo!

Tako boste izpolnili svojo zakonsko dolžnost in prispevali k varovanju okolja!

23. TEHNIČNI PODATKI

Obratovalna napetost: ..................................................................... 100 ~ 250 V/AC, 50/60 Hz

Električna poraba: ................................................. odvisna od polnilnega toka in akumulatorja

Polnilni tok: ...................................................................................... nastavljiv od 0,1 A – 5,0 A

Praznilni tok: .................................................................................... nastavljiv od 0,1 A – 1,0 A

Tipi akumulatorjev: .......................................................................................... NiCd, 1-15 celic

........................................................................................................................ NiMH, 1-15 celic

........................................................................................................... LiPo/LiIon/LiFe, 1-6 celic

........................................................................................ Pb, 1-10 celic (2 V na celico, 2-20 V)

Izhodi: ................................................................................................................ 4 mm priključki

..................................................................... priključek za izravnalnik (JST-XH) za 2 do 6 celic

............................................................................................. priključni USB-kabel za računalnik

................................................................................................... 2 x 5 V polnilni USB-priključek

Praznilni tok izravnalnika: .............................................................................. 200 mA na celico

Toleranca polnilnega toka: ..................................................................... ±30 mA, za ≤ 500 mA

.................................................................................................................... ±6 %, za > 500 mA

Teža: .................................................................................................................... pribl. 1,55 kg

Mere (Š x V x G): ............................................................................. pribl. 275 x 190 x 125 mm

Obratovalna temperatura: ................................................................................. 0 °C do +35 °C

Vlažnost zraka pri obratovanju: .................................... maks. 90 % rel. vl., brez kondenzacije

28

GARANCIJSKI LIST

Izdelek: Polnilna postaja za akumulatorje Voltcraft UCT 100-6 Kat. št.: 20 01 06

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu. Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije. Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.

Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: 01/78 11 250, Tel: 01/78 11 248

www.conrad.si

, info@conrad.si

29

VOLTCRAFT UCT 100-6 User guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
