VOLTCRAFT TDR User guide [pl]

Instrukcja użytkowania

Tester okablowania TDR

Nr zamówienia: 1839924 Strona 2 - 19

Spis treści
			Strona
1.	Wprowadzenie.....................................................................................................................		3
2.	Objaśnienie symboli.............................................................................................................		3
3.	Użytkowanie zgodne z przeznaczeniem..............................................................................		4
4.	Zakres dostawy....................................................................................................................		4
5.	Cechy i funkcje.....................................................................................................................		5
6.	Zasady bezpieczeństwa.......................................................................................................		5
	a)	Ogólne informacje.........................................................................................................	5
	b)	Osoby i produkt.............................................................................................................	6
	c)	Baterie/akumulatory......................................................................................................	7

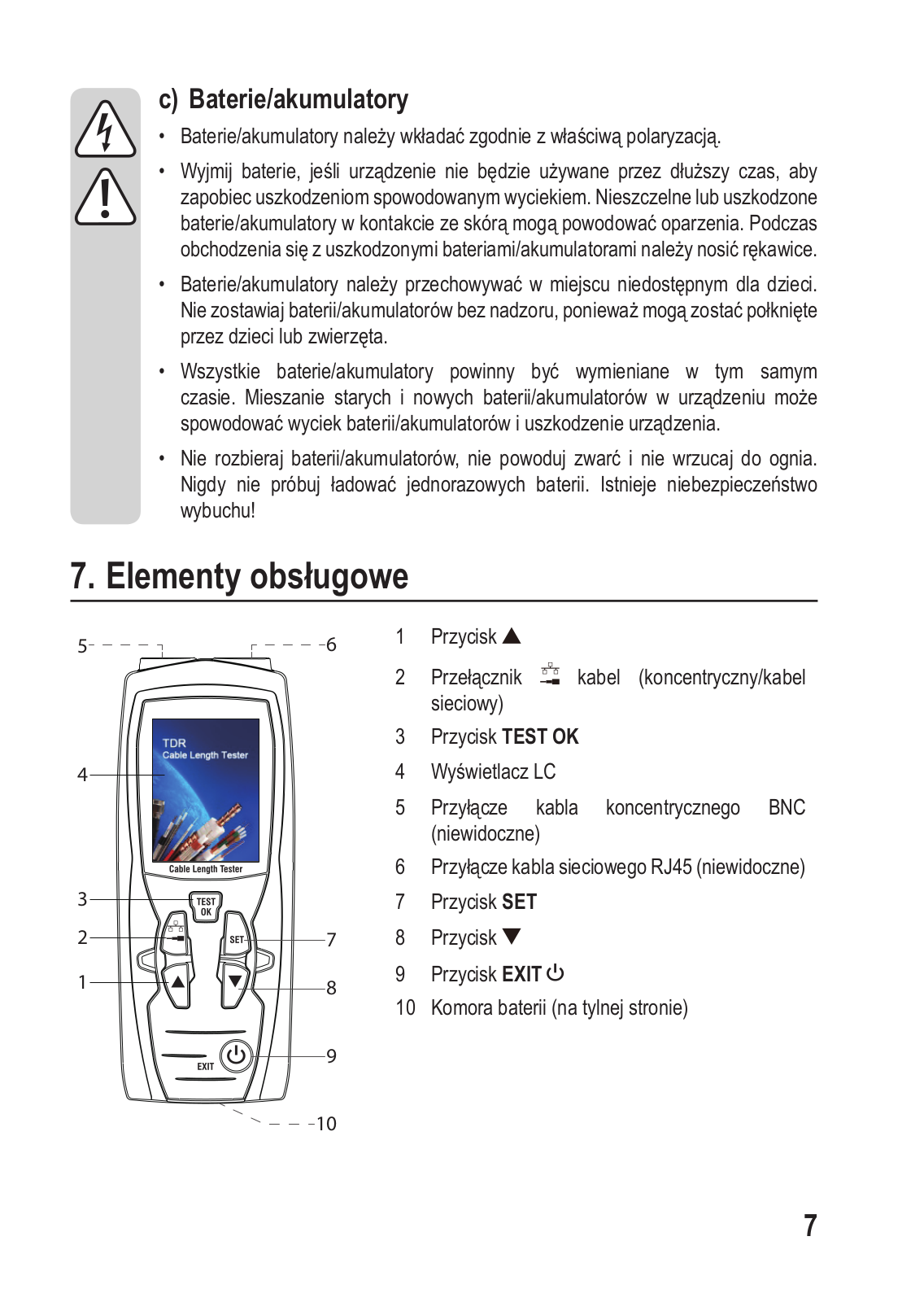

7.	Elementy obsługowe............................................................................................................		7
8.	Uruchomienie.......................................................................................................................		8
	a)	Wkładanie/wymiana baterii...........................................................................................	8
9.	Ogólna obsługa....................................................................................................................		8
	a)	Ustawienie....................................................................................................................	8
	b)	Włączanie/wyłączanie...................................................................................................	8
	c)	Automatyczne wyłączanie ............................................................................................	8
	d)	Wybór menu funkcji i samych funkcji............................................................................	9
10.	Przeprowadzanie testu........................................................................................................		9
	a)	Podłączenie kabla.........................................................................................................	9
	b)	Wybór rodzaju kabla do testu.....................................................................................	10

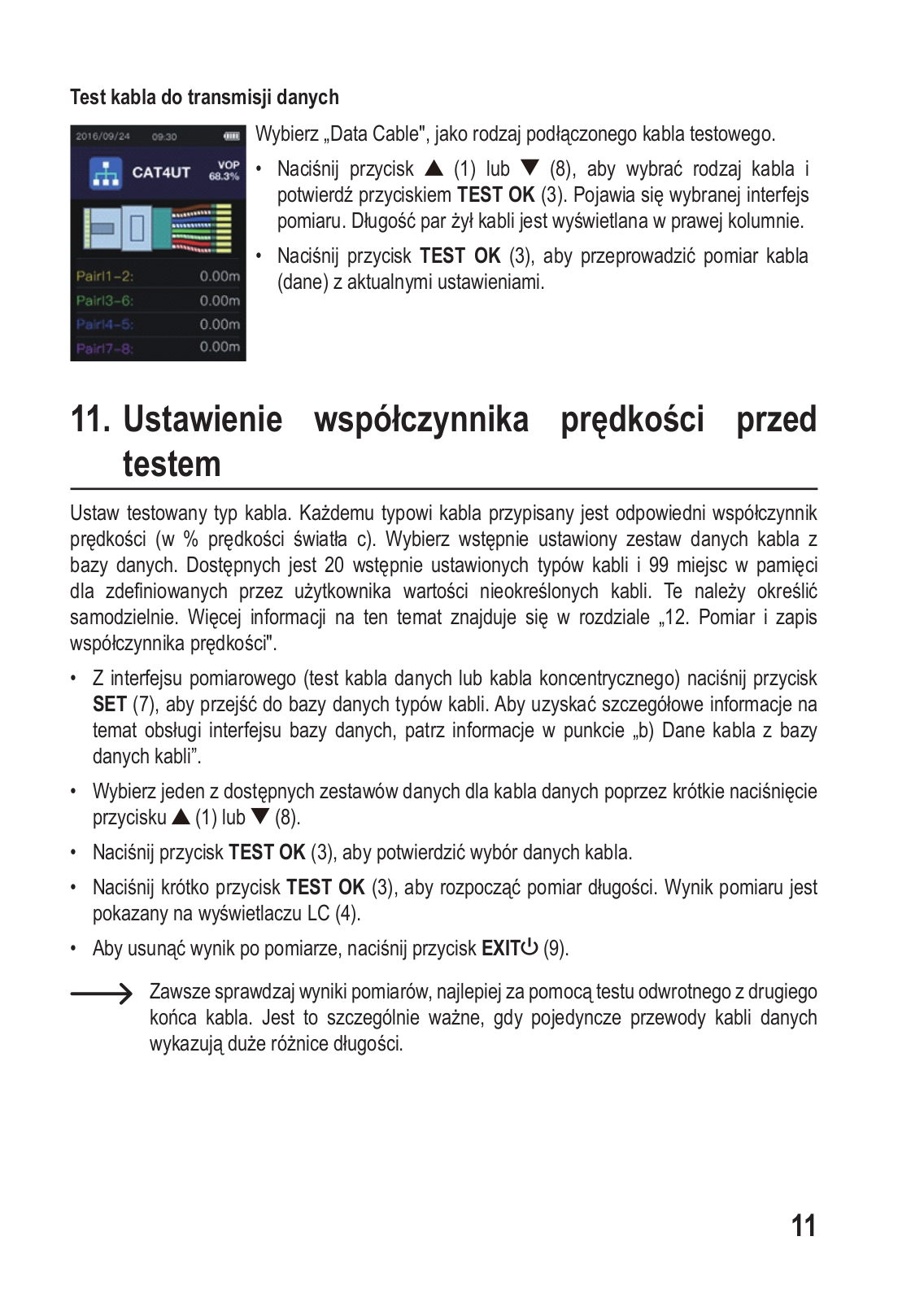

11.	Ustawienie współczynnika prędkości przed testem...........................................................		11
	a)	Dopasowanie współczynnika prędkości (VOP)...........................................................	12
	b)	Dane kabla z bazy danych kabli.................................................................................	12
12.	Pomiar i zapis współczynnika prędkości............................................................................		14

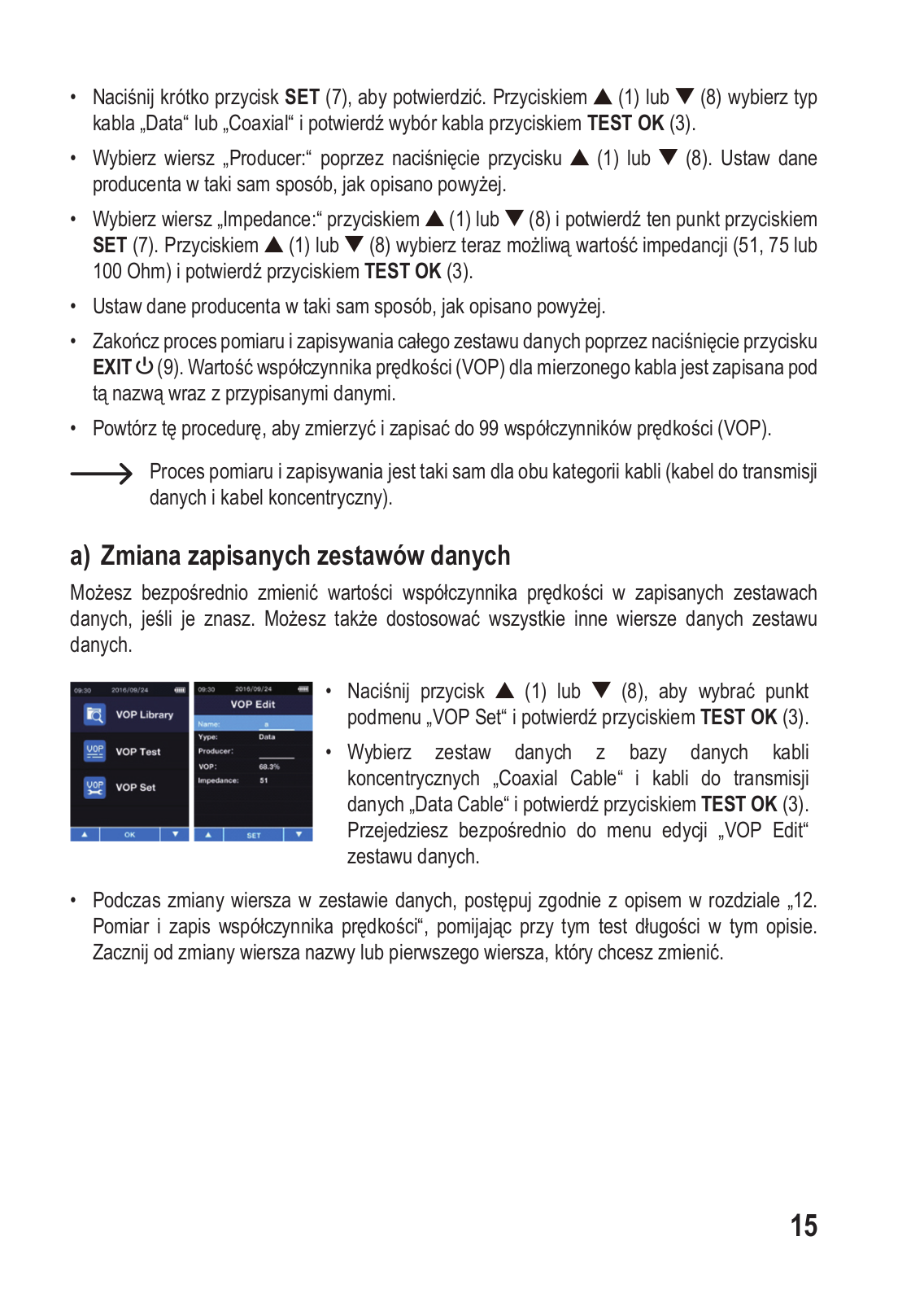

	a)	Zmiana zapisanych zestawów danych........................................................................	15
13.	Wywołanie wyników testu/pomiaru z kroniki „History“:.......................................................		16

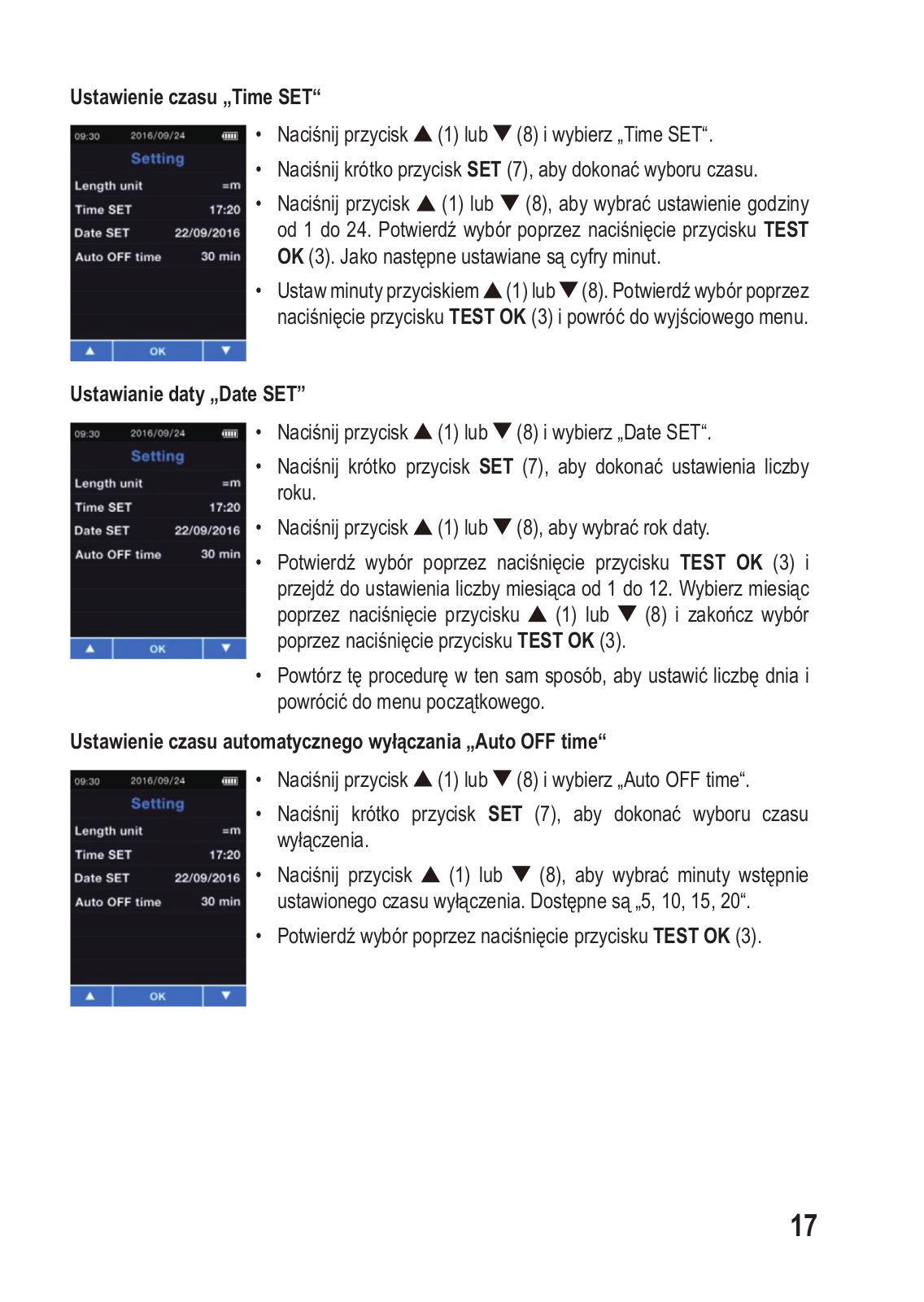

14.	Ustawienia urządzenia.......................................................................................................		16

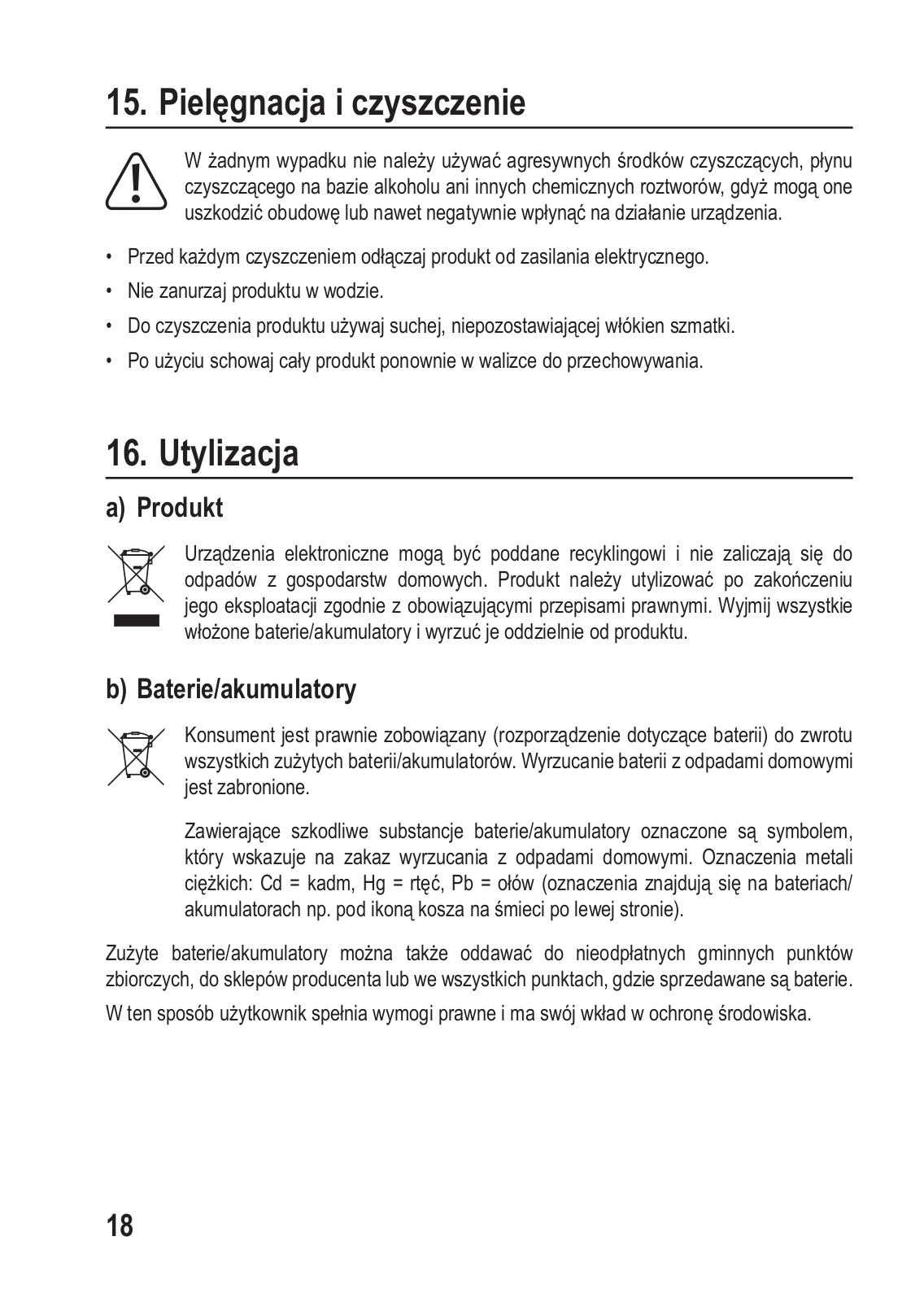

15.	Pielęgnacja i czyszczenie..................................................................................................		18
16.	Utylizacja............................................................................................................................		18
	a)	Produkt........................................................................................................................	18
	b)	Baterie/akumulatory....................................................................................................	18
17.	Dane techniczne................................................................................................................		19

1. Wprowadzenie

Szanowna Klientko, Szanowny Kliencie! Dziękujemy za zakup naszego produktu.

Produkt jest zgodny z obowiązującymi ustawowymi wymogami krajowymi i europejskimi.

Aby utrzymać ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Niniejsza instrukcja obsługi jest częścią tego produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i użytkowania. Należy o tym pamiętać, gdy produkt przekazywany jest osobom trzecim. Prosimy zachować niniejszą instrukcję obsługi do wykorzystania w przyszłości!

Potrzebujesz pomocy technicznej? Skontaktuj się z nami:

E-mail:	bok@conrad.pl
Strona www:	www.conrad.pl

Dane kontaktowe znajdują się na stronie kontakt: https://www.conrad.pl/kontakt

Dystrybucja Conrad Electronic Sp. z o.o, ul. Kniaźnina 12, 31-637 Kraków, Polska

2. Objaśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje ryzyko dla zdrowia, np. na skutek porażenia prądem.

Symbol z wykrzyknikiem w trójkącie wskazuje na ważne wskazówki w tej instrukcji użytkowania, których należy bezwzględnie przestrzegać.

Symbolstrzałkimożnaznaleźćprzyspecjalnychporadachiwskazówkachzwiązanych z obsługą.

To urządzenie jest zgodne z CE i spełnia niezbędne europejskie wytyczne

3. Użytkowanie zgodne z przeznaczeniem

Tester okablowania do kontroli 2 do 8-biegunowych przewodów i ich ekranowania z następującymi przyłączami: RJ45 i BNC. Kable bez łączników mogą zostać podłączone za pomocą dostarczonych kabli z zaciskami krokodylkowymi lub za pomocą końcówek pomiarowych. Lokalizacje długości i uszkodzeń są możliwe przy długościach kabli co najmniej 5 m do 3000 m. Maksymalna długość pomiaru zależy od wartości współczynnika prędkości propagacji kabla. Możliwe jest 1,5 – 3,0 km. Nieznane współczynniki prędkości można określić i zapisać, testując kable o znanej długości. Wyniki testu są wyświetlane na wyświetlaczu. Pomiarów dokonuj tylko w urządzeniach odłączonych od zasilania elektrycznego. Tester okablowania jest zaprojektowany tylko do eksploatacji z bateriami 2 x 1,5 V LR6.

Jest on przeznaczony do użytku wewnątrz pomieszczeń, korzystanie na terenie otwartym nie jest dozwolone. Należy koniecznie unikać kontaktu z wilgocią, np. w łazience itp.

Ze względów bezpieczeństwa oraz certyfikacji produktu nie można go w żaden sposób przebudowywać i/lub zmieniać. W przypadku korzystania z produktu w celach innych niż opisane może on ulec uszkodzeniu. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcia itp. Dokładnie przeczytaj instrukcję obsługi i zachowaj ją do późniejszego wykorzystania. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.

Wszystkie zawarte tutaj nazwy firm i nazwy produktów są znakami towarowymi należącymi do ich właścicieli. Wszelkie prawa zastrzeżone.

4. Zakres dostawy

•1 x tester okablowania

•2 x bateria 1,5 V AA

•1 x kabel BNC z przewodami pomiarowymi

•1 x kabel BNC z zaciskami krokodylkowymi

• 1 x kabel BNC

• 1 x walizka do przechowywania

• Instrukcja obsługi

Aktualne instrukcje obsługi

Aktualne instrukcje obsługi można pobrać, klikając link www.conrad.com/downloads lub skanując przedstawiony kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej.

5. Cechy i funkcje

•Wysoka dokładność i szybkie cofanie

•Łatwa obsługa

•Kolorowy wyświetlacz TFT 2,4”

•Menu ekranowe

•Automatyczne zerowanie i automatyczne ustawianie zakresu

•Wstępnie ustawionych 20 standardowych wartości odniesienia dla wszystkich typów kabli

•Regulowane automatyczne wyłączanie

•Automatyczne dostosowanie czułości do dużej ilość różnych typów kabli, tylko współczynnik prędkości musi być ustawiony ręcznie

•Funkcja pomiarowa do ustalenia współczynnika prędkości

•99 miejsc w pamięci, jako pomoc podczas analizy nieznanych typów kabli

6. Zasady bezpieczeństwa

Dokładnie	przeczytaj	instrukcję obsługi i przestrzegaj	zawartych
w niej	wskazówek	dotyczących bezpieczeństwa. Nie	ponosimy

żadnej odpowiedzialności za obrażenia oraz szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji zawartych w niniejszej instrukcji obsługi. Poza tym w takich przypadkach wygasa rękojmia/ gwarancja.

a) Ogólne informacje

•Produkt nie jest zabawką. Należy przechowywać go w miejscu niedostępnym dla dzieci i zwierząt.

•Dopilnuj, aby materiały opakowaniowe nie zostały pozostawione bez nadzoru. Mogą one stać się niebezpieczną zabawką dla dzieci.

•Chroń produkt przed ekstremalnymi temperaturami, bezpośrednim promieniowaniem słonecznym, silnymi wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i rozpuszczalnikami.

•Jeśli bezpieczna praca nie jest dłużej możliwa, należy przerwać użytkowanie i zabezpieczyć produkt przed ponownym użyciem. Bezpieczna praca nie jest zapewniona, jeśli produkt:

-- posiada widoczne uszkodzenia,

-- nie działa prawidłowo,

-- był przechowywany przez dłuższy czas w niekorzystnych warunkach lub -- został nadmiernie obciążony podczas transportu.

•Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek produktu nawet z niewielkiej wysokości spowodują jego uszkodzenie.

•Przestrzegaj również wskazówek bezpieczeństwa i instrukcji obsługi innych urządzeń, do których produkt zostanie podłączony.

•Jeśli istnieją wątpliwości w kwestii zasad działania, bezpieczeństwa lub podłączania produktu, należy zwrócić się do wykwalifikowanego fachowca.

•Prace konserwacyjne, regulacje i naprawy przeprowadzać może wyłącznie specjalista lub specjalistyczny warsztat.

•Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji, prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalistą.

b) Osoby i produkt

•Nie używać w urządzeniach znajdujących się pod napięciem! Przed użyciem należy koniecznie podłączyć baterie.

•Testowanie przewodów testerem okablowania może być wykonywane tylko po ich odłączeniu od zasilania elektrycznego. Przed każdym pomiarem sprawdź odłączenie od zasilania elektrycznego (zagrożenie życia)!

•Produkt ten jest urządzeniem precyzyjnym. Należy uważać, aby nie upuścić urządzenia i nie poddawać go żadnym wstrząsom.

•W zakładach prowadzących działalność gospodarczą należy przestrzegać przepisów o zapobieganiu nieszczęśliwym wypadkom stowarzyszenia branżowego, dotyczących urządzeń elektrycznych i środków technicznych.

•Nigdy nie używaj urządzenia bezpośrednio po tym, jak zostało przeniesione z zimnego do ciepłego pomieszczenia. Skraplająca się w ten sposób woda w niekorzystnych warunkach może spowodować uszkodzenie urządzenia. Pozostawiać urządzenie niewłączone do momentu osiągnięcia temperatury pokojowej.
