VOLTCRAFT TDR User guide [it]

Istruzioni

TDR Tester per cavi

N°.: 1839924 Pagina 2 - 19

Indice
			Pagina
1.	Introduzione.........................................................................................................................		3
2.	Spiegazione dei simboli.......................................................................................................		3
3.	Uso previsto.........................................................................................................................		4
4.	Fornitura...............................................................................................................................		4
5.	Caratteristiche e funzioni.....................................................................................................		5
6.	Avvertenze di sicurezza.......................................................................................................		5
	a)	Generalità.....................................................................................................................	5
	b)	Persone e prodotto.......................................................................................................	6
	c)	Batterie/batterie ricaricabili............................................................................................	6

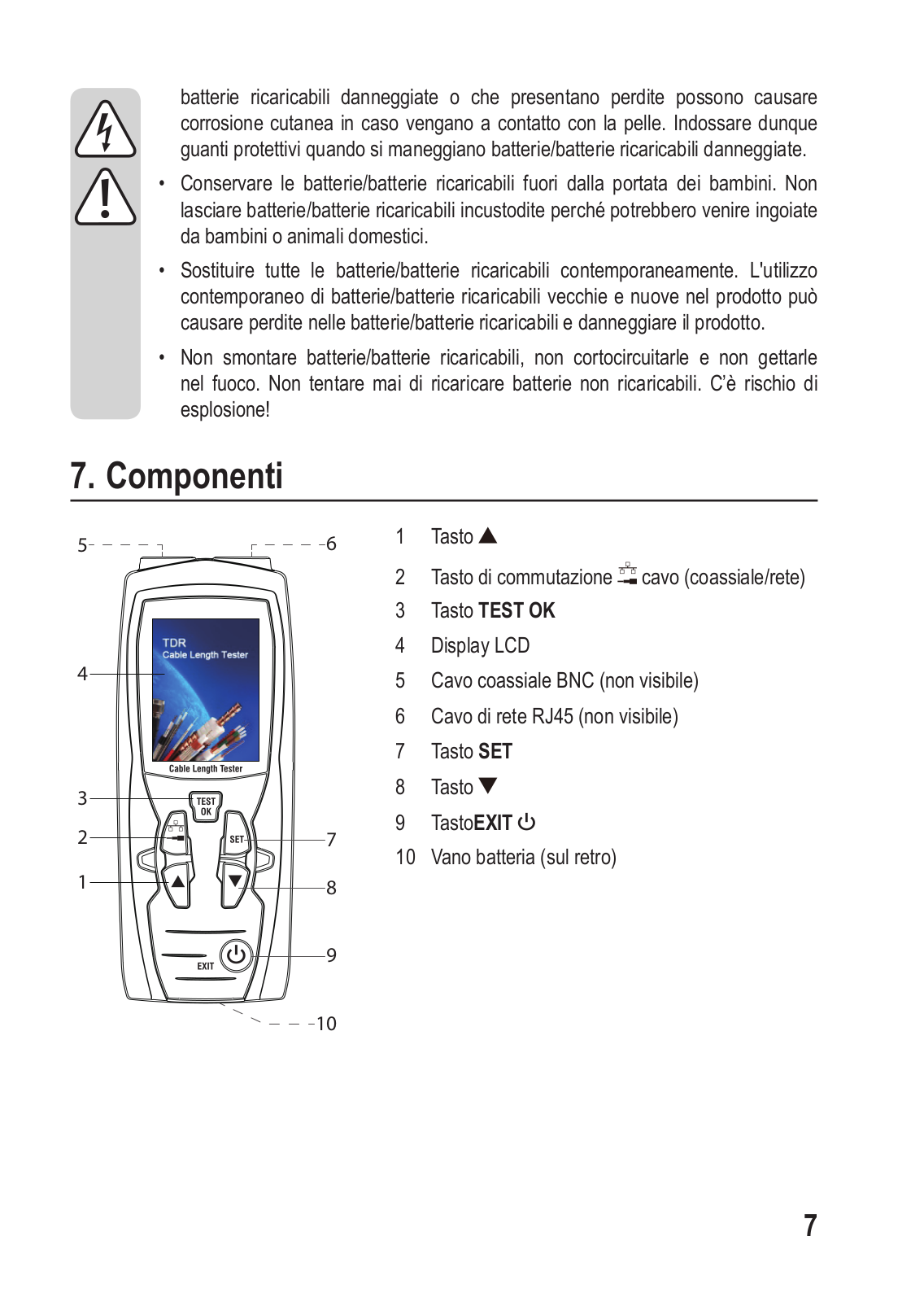

7.	Componenti..........................................................................................................................		7
8.	Messa in funzione................................................................................................................		8
	a)	Inserimento/sostituzione delle batterie..........................................................................	8
9.	Funzionamento generale.....................................................................................................		8
	a)	Installazione..................................................................................................................	8
	b)	Accensione/spegnimento..............................................................................................	8
	c)	Spegnimento automatico .............................................................................................	8
	d)	Menu funzioni e selezione delle funzioni......................................................................	9
10.	Esecuzione del test..............................................................................................................		9
	a)	Collegamento del cavo.................................................................................................	9
	b)	Selezionare il tipo di cavo per il test............................................................................	10
11.	Impostare il fattore di velocità prima del test......................................................................		11
	a)	Regolare il fattore di velocità (VOP)............................................................................	12
	b)	Dati del cavo memorizzati nel database ....................................................................	12
12.	Misurare e salvare il fattore di velocità...............................................................................		14
	a)	Modifica dei set di dati memorizzati............................................................................	15
13.	Richiamare i risultati di test/misurazione della cronologia "History":..................................		16
14.	Impostazioni del dispositivo...............................................................................................		16
15.	Manutenzione e pulizia......................................................................................................		18
16.	Smaltimento.......................................................................................................................		18
	a)	Prodotto......................................................................................................................	18
	b)	Batterie/batterie ricaricabili..........................................................................................	18
17.	Caratteristiche tecniche.....................................................................................................		19

1. Introduzione

Gentile Cliente,

la ringraziamo per aver acquistato questo prodotto.

Il prodotto è conforme alle norme di legge nazionali ed europee.

Per mantenere queste condizioni e garantire il funzionamento in sicurezza, è necessario rispettare le istruzioni qui riportate.

Il presente manuale istruzioni costituisce parte integrante di questo prodotto. Contiene informazioni importanti per la messa in funzione e la gestione. Consegnarlo assieme al prodotto nel caso esso venga ceduto a terzi. Conservare il manuale per consultazione futura.

Per domande tecniche rivolgersi ai seguenti contatti:

Italia:	Tel: 02 929811
	Fax: 02 89356429
	e-mail: assistenzatecnica@conrad.it
	Lun – Ven: 9:00 – 18:00

2. Spiegazione dei simboli

Il simbolo con il fulmine in un triangolo è usato per segnalare un rischio per la salute, come per esempio le scosse elettriche.

Il simbolo con un punto esclamativo in un triangolo indica informazioni importanti in queste istruzioni per l'uso, che devono essere rispettate.

Il simbolo freccia si trova laddove vengono forniti consigli speciali e informazioni sul funzionamento.

Questo dispositivo indica la conformità CE ed il fatto che sono soddisfatte le direttive europee vigenti

3. Uso previsto

Il tester per cavi viene utilizzato per testare cavi da 2 a 8 fili e la loro schermatura con le seguenti connessioni: RJ45 e BNC. I cavi senza connettori possono essere collegati utilizzando i cavi con le clip a coccodrillo o tramite i puntali di misurazione in dotazione. È possibile individuare eventuali problemi con lunghezze del cavo di almeno 5 m fino a 3000 m. La lunghezza massima della misurazione dipende dal valore del fattore di velocità di un cavo. Si può arrivare fino a 1,5

- 3,0 km. I fattori di velocità sconosciuti possono essere determinati e memorizzati testando cavi di lunghezza nota. I risultati dei test sono mostrati sul display. Permette di effettuare misurazioni solo su apparecchiature non sotto tensione. Il tester per cavi è progettato esclusivamente per il funzionamento a batteria, con 2 batterie LR6 da 1,5 V.

L'uso è consentito solo in ambienti chiusi e non all'aperto. Il contatto con l'umidità, come ad esempio in bagno o in luoghi simili, deve essere assolutamente evitato.

Per motivi di sicurezza e di autorizzazioni il prodotto non deve essere smontato e/o modificato.

Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti, potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali cortocircuiti, incendi, ecc. Leggere attentamente le istruzioni per l'uso e rispettarle. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per l'uso.

4. Fornitura

•1 x tester per cavi

•2 x batterie 1,5 V AA

•1 x cavo BNC con puntali di prova

•1 x cavo BNC con clip a coccodrillo

• 1 x cavo BNC

• 1 x valigetta

• Istruzioni d’uso

Istruzioni di funzionamento aggiornate

È possibile scaricare le istruzioni per l'uso aggiornate al link www.conrad.com/downloads o tramite la scansione del codice QR. Seguire le istruzioni sul sito web.

5. Caratteristiche e funzioni

•Elevata precisione e ripristino rapido

•Semplicità d'uso

•Display TFT a colori da 2,4"

•Menu a schermo

•Zero automatico e regolazione automatica della gamma

•20 valori di riferimento predefiniti per tipi di cavo preimpostati

•Spegnimento automatico regolabile

•Regolazione automatica della sensibilità per un gran numero di tipi di cavi diversi, solo il fattore di velocità deve essere impostato manualmente

•Funzione di misurazione per determinare il fattore di velocità

•99 posizioni di memoria come strumenti di analisi per tipi di cavo sconosciuti

6. Avvertenze di sicurezza

Leggere attentamente le istruzioni per l'uso e rispettare in particolare le avvertenze per la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le indicazioni relative all'utilizzo conforme contenute in queste istruzioni per l'uso, non ci assumiamo alcuna responsabilità per conseguenti eventuali danni a cose o persone. Inoltre in questi casi la garanzia decade.

a) Generalità

•Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli animali domestici.

•Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso giocattolo per i bambini.

• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall’acqua, dall'eccessiva umidità, da gas, vapori o solventi infiammabili.

•Nel caso non sia più possibile l'uso in piena sicurezza, smettere di utilizzare il prodotto ed evitare che possa essere utilizzato in modo improprio. La sicurezza d’uso non è più garantita, se il prodotto:

-- presenta danni visibili,

-- non funziona più correttamente,

-- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure

-- è stato esposto a considerevoli sollecitazioni dovute al trasporto.

•Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.

•Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri dispositivi a cui viene collegato il prodotto.

•Rivolgersi ad un tecnico in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità di collegamento del prodotto.

•Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente da un esperto o da un laboratorio specializzato.

•In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per l'uso, rivolgersi al nostro servizio clienti tecnico oppure ad altri specialisti.

b) Persone e prodotto

•Non utilizzare su sistemi sotto tensione! Assicurarsi di collegare la batteria prima dell'uso.

•Il test dei cavi deve essere eseguito solo in condizioni di assenza di tensione sui cavi. Prima di ogni misurazione, controllare che non ci sia tensione (pericolo di morte)!

•Questo prodotto è uno strumento di precisione. Non lasciarlo cadere e non sottoporlo a urti.

•Osservare le norme antinfortunistiche delle associazioni di categoria relative alle installazioni elettriche e all’uso di attrezzature negli impianti industriali.

•Non utilizzare mai il dispositivo subito dopo che è stato spostato da un ambiente freddo a uno caldo. In circostanze sfavorevoli, la condensa potrebbe danneggiare gravemente il dispositivo. Lasciare che l'apparecchio raggiunga la temperatura ambiente prima di accenderlo.

c) Batterie/batterie ricaricabili

•Fare attenzione alla polarità corretta quando vengono inseriti batterie/batterie ricaricabili.

•Rimuovere le batterie/batterie ricaricabili nel caso in cui il prodotto non venga utilizzato per periodi prolungati al fine di evitare danni dovuti a perdite. Batterie/
