VOLTCRAFT IR 2201-50D User guide [ml]

0 (0)

Bedienungsanleitung

IR 2201-50D USB IR-Thermometer

Best.-Nr. 1599565	Seite 2	- 17
Operating Instructions
IR 2201-50D USB IR thermometer
Item No. 1599565	Page 18	- 33
Notice d’emploi
IR 2201-50D USB Thermomètre IR
N° de commande 1599565	Page 34	- 49
Gebruiksaanwijzing
IR 2201-50D USB IR-thermometer
Bestelnr. 1599565	Pagina 50	- 65

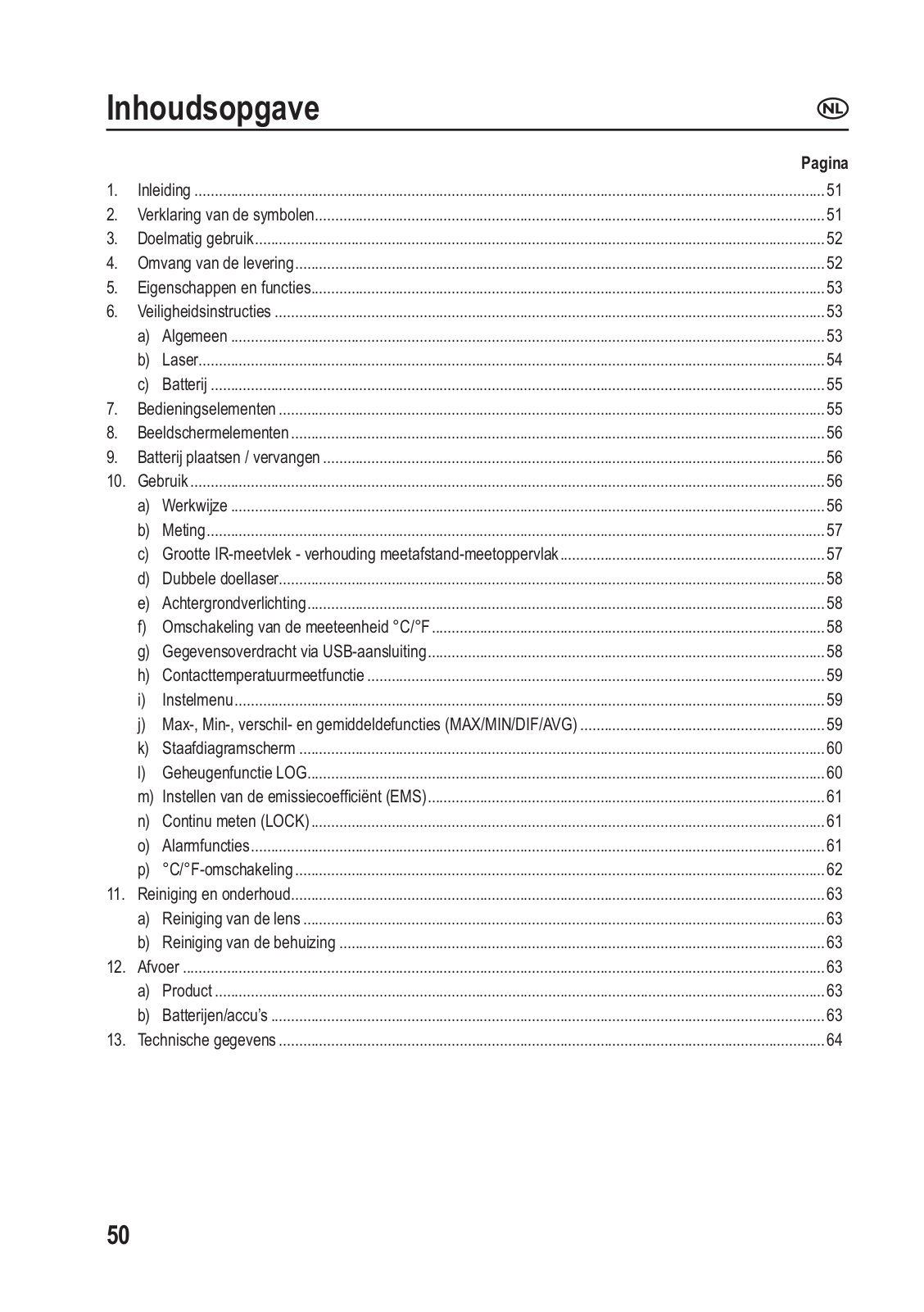

Inhaltsverzeichnis

			Seite
1.	Einführung............................................................................................................................................................		3
2.	Symbol-Erklärung.................................................................................................................................................		3
3.	Bestimmungsgemäße Verwendung.....................................................................................................................		4
4.	Lieferumfang........................................................................................................................................................		4
5.	Merkmale und Funktionen....................................................................................................................................		5
6.	Sicherheitshinweise..............................................................................................................................................		5
	a)	Allgemein.......................................................................................................................................................	5
	b)	Laser..............................................................................................................................................................	6
	c)	Batterie...........................................................................................................................................................	7
7.	Bedienelemente...................................................................................................................................................		7
8.	Displayelemente...................................................................................................................................................		8
9.	Batterie einlegen/wechseln..................................................................................................................................		8
10.	Betrieb..................................................................................................................................................................		8
	a)	Funktionsweise..............................................................................................................................................	8
	b)	Messung.........................................................................................................................................................	9
	c)	IR-Messfleckgröße - Verhältnis Messentfernung-Messfläche........................................................................	9
	d)	Dual-Ziellaser...............................................................................................................................................	10
	e)	Hintergrundbeleuchtung...............................................................................................................................	10
	f)	Änderung der Messeinheit °C/°F.................................................................................................................	10
	g)	Datenübertragung USB-Schnittstelle...........................................................................................................	10
	h)	Kontakttemperatur-Messfunktion.................................................................................................................	11
	i)	Einstellmenü.................................................................................................................................................	11
	j)	Max-, Min-, Differenzund Durchnittsmessfunktion (MAX/MIN/DIF/AVG)...................................................	11

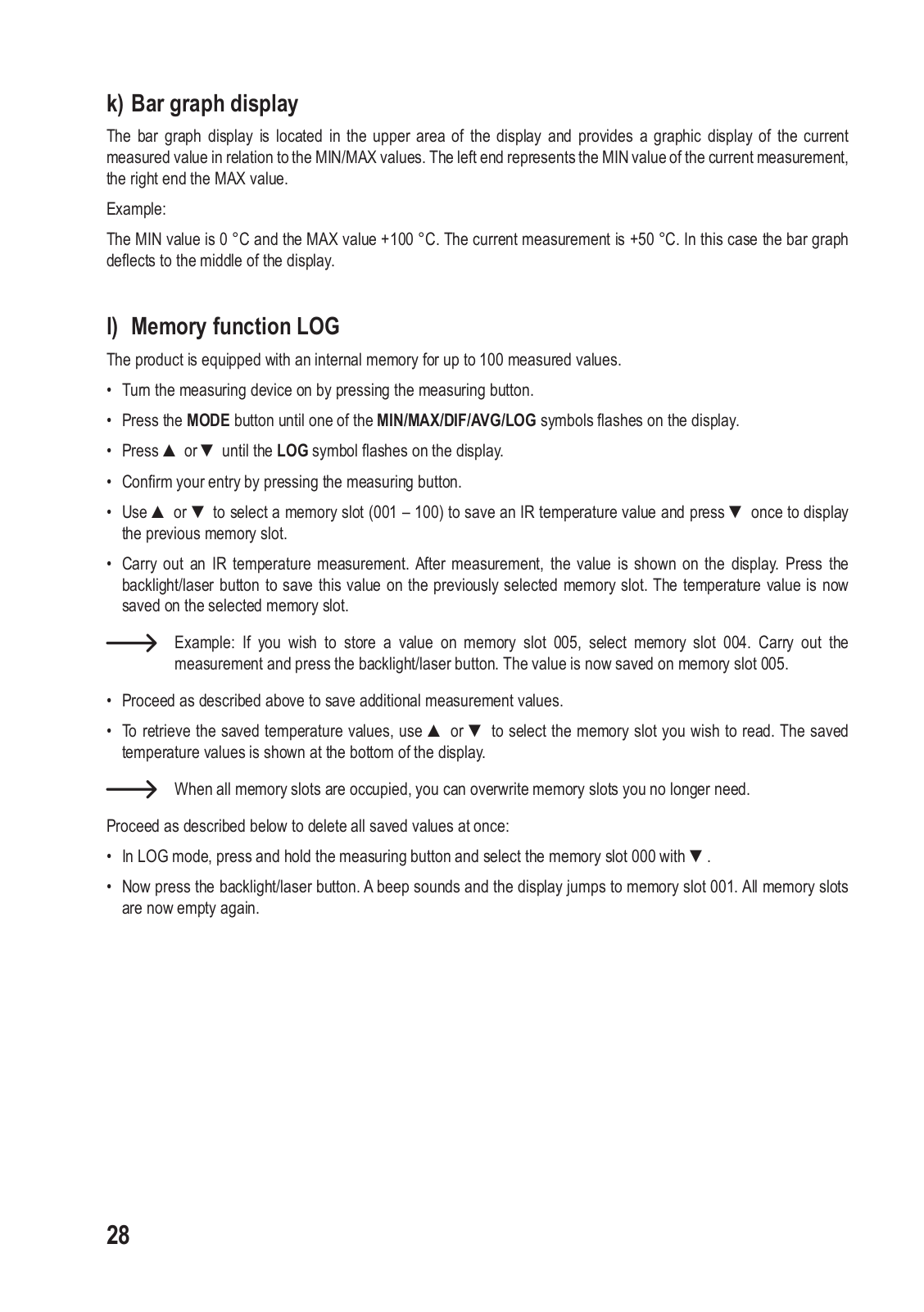

	k)	Bargraph-Anzeige........................................................................................................................................	12
	l)	Speicherfunktion LOG..................................................................................................................................	12
	m)	Einstellung des Emissionsgrades (EMS).....................................................................................................	13
	n)	Dauermessbetrieb (LOCK)...........................................................................................................................	13
	o)	Alarmfunktionen...........................................................................................................................................	13
	p)	°C/°F Umschaltung......................................................................................................................................	14
11.	Pflege und Reinigung.........................................................................................................................................		15
	a)	Reinigung der Linse.....................................................................................................................................	15
	b)	Reinigung des Gehäuses.............................................................................................................................	15
12.	Entsorgung.........................................................................................................................................................		15
	a)	Produkt.........................................................................................................................................................	15
	b)	Batterien/Akkus............................................................................................................................................	15
13.	Technische Daten...............................................................................................................................................		16

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

DasPfeil-Symbolistzufinden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden sollen.

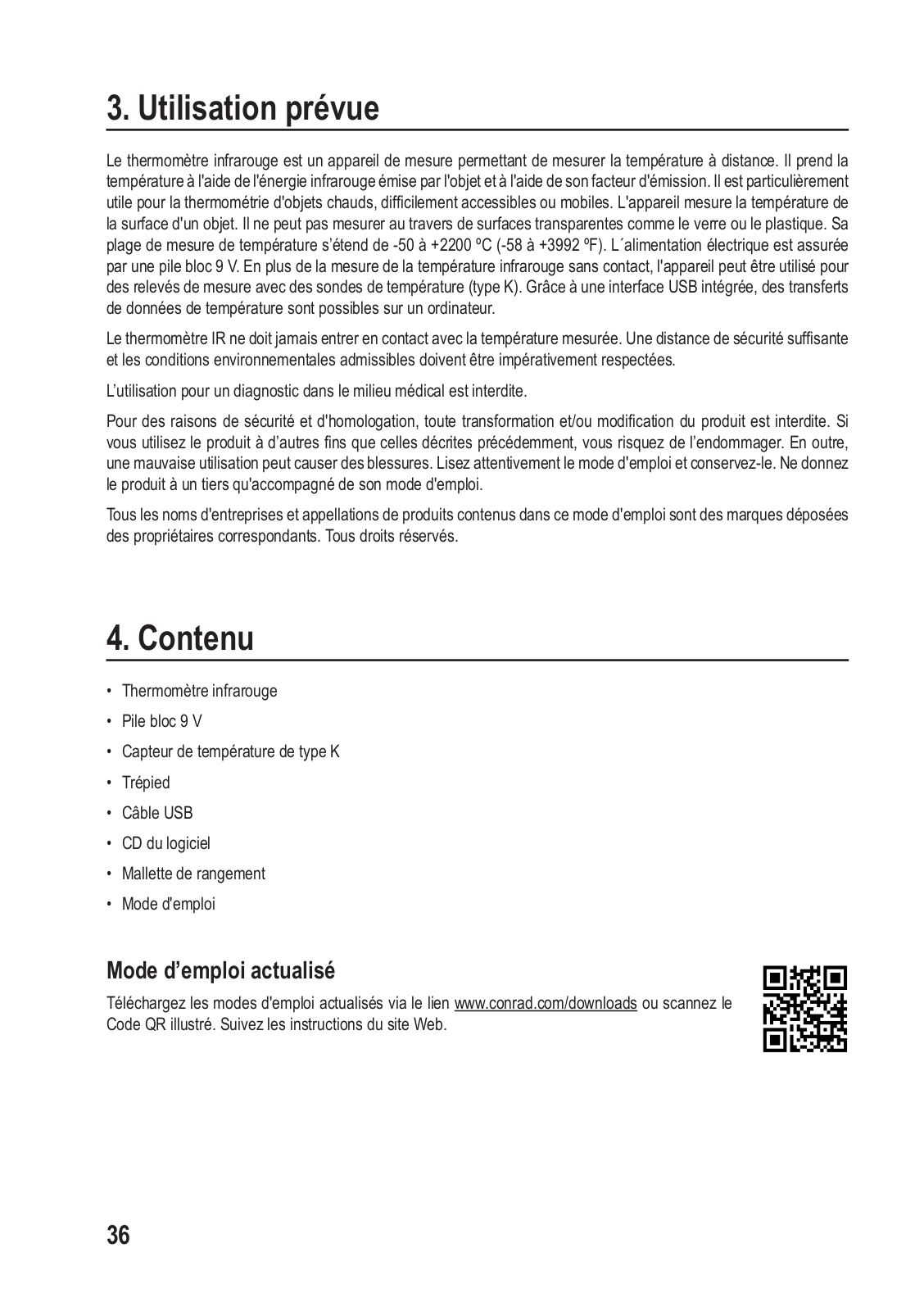

3. Bestimmungsgemäße Verwendung

Das Infrarot-Thermometer ist ein Messgerät zur berührungslosen Temperaturmessung. Es bestimmt die Temperatur anhand der Infrarotenergie, die von einem Objekt emittiert wird, und anhand seines Emissionsgrades. Es ist besonders nützlich für die Temperaturmessung von heißen, schwer zugänglichen, oder beweglichen Objekten.

Das Gerät misst die Oberflächentemperatur eines Objektes. Es kann nicht durch transparente Oberflächen wie

Glas oder Plastik hindurch messen. Sein Temperaturmessbereich reicht von -50 bis +2200 ºC (-58 bis +3992 ºF). Zur Spannungsversorgung dient eine 9V-Blockbatterie. Das Gerät kann neben der berührungslosen Infrarot-

Temperaturmessung auch für Messungen mit herkömmlichen Temperaturfühlern (Typ-K) verwendet werden. Durch eine integrierte USB-Schnittstelle sind Übertragungen von Temperaturdaten auf einen Computer möglich.

Das IR-Thermometer selbst darf nicht direkt mit der gemessenen Temperatur in Berührung kommen. Ausreichender Sicherheitsabstand sowie die zulässigen Umgebungsbedingungen sind unbedingt einzuhalten.

Eine diagnostische Anwendung im Medizinbereich ist nicht zulässig.

Aus Sicherheitsund Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Verletzungen hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

4. Lieferumfang

•Infrarot-Thermometer

•9V-Blockbatterie

•Typ-K Temperaturfühler

•Stativ

•USB-Kabel

•Software-CD

•Aufbewahrungskoffer

•Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

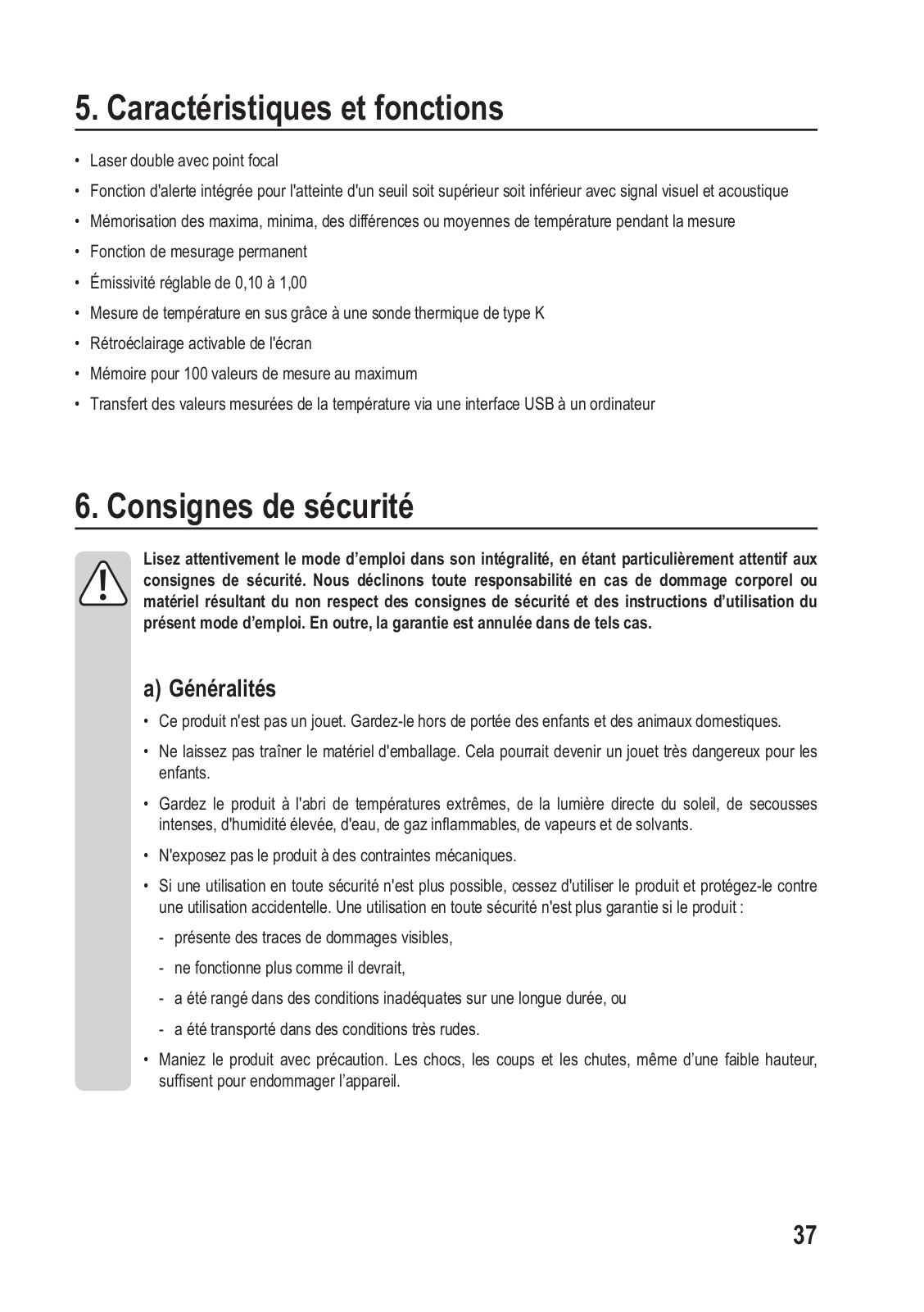

5. Merkmale und Funktionen

• Dualer Ziellaser mit Fokuspunkt

• Integrierte Alarmfunktion für oberen und unteren Alarmwert mit optischem und akustischem Signal

• Speicherung der Maximal- Minimal-, Differenzoder Duchschnitts-Temperatur während der Messung

• Dauermessfunktion

• Emissionsgrad einstellbar von 0,10 bis 1,00

• Zusätzliche Temperaturmessung über Typ-K Kontaktfühler

• Zuschaltbare Hintergrundbeleuchtung für das Display

• Speicher für bis zu 100 Messwerte

• Übertragung von Temperaturmesswerten per USB-Schnittstelle an einen Computer

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen

Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder -- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

•Das Gerät darf beim Außeneinsatz nur unter entsprechenden Witterungsbedingungen bzw. nur mit geeigneten Schutzvorrichtungen benutzt werden.

•Wasserdampf, Staub, Rauch und/oder Dämpfe können durch ein beeinträchtigen der Optik des

Thermometers zu einem nicht korrekten Messergebnis führen.

•Das Gerät sollte nicht sofort in Betrieb genommen werden, wenn es aus einem Bereich mit kalter Umgebungstemperatur in einen warmen Raum gebracht wurde. Kondenswasser kann das Gerät zerstören. Ebenso kann das Beschlagen der Linse zu Fehlmessungen führen. Warten Sie vor dem

Einsatz des Produkts, bis es sich an die veränderte Umgebungstemperatur angepasst hat.

•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

•In Schulen, Ausbildungsstätten, Hobbyund Selbsthilfewerkstätten ist der Umgang mit elektrischen Geräten durch geschultes Personal verantwortlich zu überwachen.

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

•Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Laser

•Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten, dass der Laserstrahl so geführt wird, dass sich keine Person im Projektionsbereich befindet und dass ungewollt reflektierte Strahlen (z.B. durch reflektierende Gegenstände) nicht in denAufenthaltsbereich von Personen gelangen können.

•Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder eine Reflexion in das ungeschützte

Auge gelangt. Informieren Sie sich deshalb bevor Sie die Lasereinrichtung in Betrieb nehmen über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.

•Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere. Laserstrahlung kann zu Augenverletzungen führen.

•Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf ist sofort aus dem Strahl zu bewegen.

•Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B.Arbeiten mit Maschinen, in großer Höhe oder in der Nähe von

Hochspannung aus. Führen Sie bis zum Abklingen der Irritation auch keine Fahrzeuge mehr.

•Richten Sie den Laserstrahl niemals auf Spiegel oder andere reflektierende Flächen. Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.

•Öffnen Sie das Gerät niemals. Einstelloder Wartungsarbeiten dürfen nur vom ausgebildeten Fachmann, der mit den jeweiligen Gefahren vertraut ist, durchgeführt werden. Unsachgemäß ausgeführte

Einstellarbeiten können eine gefährliche Laserstrahlung zur Folge haben.

•Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im Lieferumfang befinden sich

Laserhinweisschilder in verschiedenen Sprachen. Sollte das Hinweisschild auf dem Laser nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte das entsprechende Schild auf dem Laser.

•Vorsicht - wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.

c) Batterie

•Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt

Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

•Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

•Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer.

Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

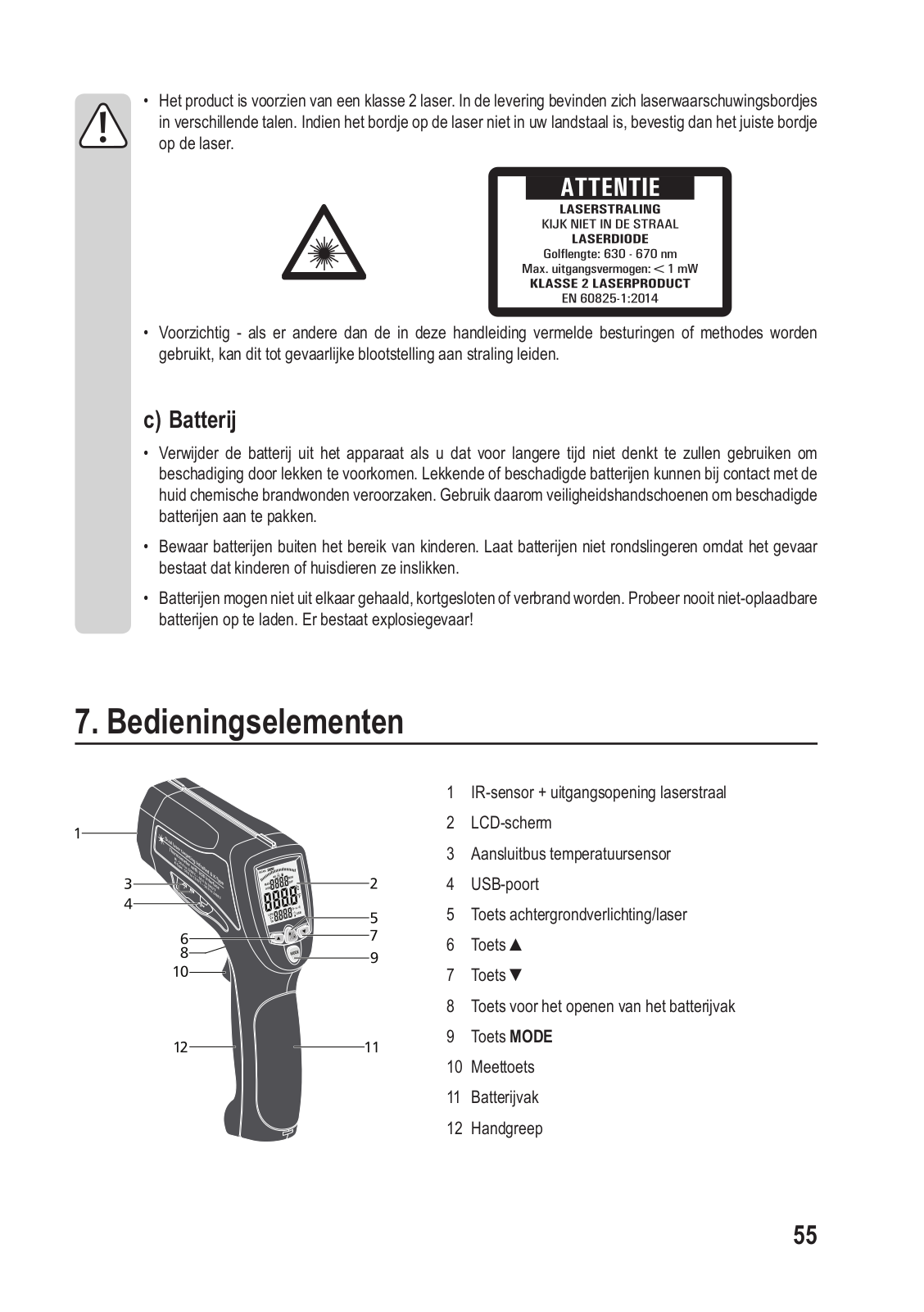

7.Bedienelemente

1	IR-Sensor + Laseraustrittsöffnung
2	LC-Display
3	Temperaturfühler-Anschlussbuchse
4	USB-Schnittstelle
5	Taste Hintergrundbeleuchtung/Laser
6	Taste ▲
7	Taste ▼
8	Taste zum Öffnen des Batteriefaches
9	Taste MODE
10	Messtaste
11	Batteriefach
12	Handgriff

8. Displayelemente

1	Mess-Indikator
2	HOLD-Indikator
3	Laser-Symbol
4	Symbol für Dauermessung
5	High/Low Alarm-Indikator
6	MAX/MIN/AVG/DIF-Indikatoren
7	Temperaturanzeige
8	Temperaturanzeige MAX/MIN/AVG/DIF
9	Emissionsgrad-Symbol
10	Typ-K Indikator
11	Emissionsgrad / Typ-K Wert
12	Batterie-Symbol
13	ºC/ºF-Indikator
14	Datenlogger-Indikator
15	USB-Indikator

9. Batterie einlegen/wechseln

Wechseln Sie die Batterie aus, wenn das Batterie-Symbol im Display erscheint.

•Drücken Sie die Taste zum Öffnen des Batteriefaches und klappen Sie den Batteriefachdeckel auf.

•Entfernen Sie die verbrauchte Batterie vom Batterieclip und schließen Sie eine neue Batterie gleichen Typs polungsrichtig an den Batterieclip an. Der Batterieclip ist so ausgeführt, dass die Batterie nur polungsrichtig angeschlossen werden kann. Wenden Sie beim Aufstecken der Batterie keine Gewalt an.

•Schließen Sie das Batteriefach wieder durch Zuklappen des Batteriefachdeckels.

10. Betrieb

a) Funktionsweise

•Infrarot-Thermometer messen die Oberflächentemperatur eines Objektes. Der Sensor des Gerätes erfasst die emittierte, reflektierte und durchgelassene Wärmestrahlung des Objektes und wandelt diese Information in einen

Temperaturwert um.

•Der Emissionsgrad ist ein Wert, der benutzt wird, um die Energieabstrahlungscharakteristik eines Materials zu beschreiben. Je höher dieser Wert, desto höher ist die Fähigkeit des Materials, Strahlungen auszusenden. Viele organische Materialien und Oberflächen haben einen Emissionsgrad von ca. 0,95. Metallische Oberflächen oder glänzende Materialien haben einen niedrigeren Emissionsgrad und liefern daher ungenaue Messwerte. Aus diesem Grund kann der Emissionsgrad eingestellt werden.

b) Messung

•Richten Sie die Messöffnung, am besten senkrecht, auf das Messobjekt. Achten Sie darauf, dass das Messobjekt nicht kleiner ist als der IR-Messfleck des Gerätes.

•Drücken Sie die Messtaste und halten Sie diese gedrückt. Im Display wird der Messwert angezeigt. Der angezeigte

Messwert entspricht der durchschnittlichen Oberflächentemperatur des IR-Messflecks. Während der Messung wird der Indikator SCAN im Display angezeigt.

•Nach dem Loslassen der Messtaste wird zur besseren Ablesung der letzte Messwert noch ca. 7 Sekunden im Display angezeigt. Ebenso erscheint der Indikator HOLD.

•Das Gerät schaltet sich 7 Sekunden nach dem Loslassen der Messtaste automatisch aus.

•Bei Überschreitung des Temperaturmessbereiches werden waagerechte Striche im Display angezeigt.

Zur Feststellung der wärmsten Stelle des Messobjektes müssen Sie bei gedrückter Messtaste das Messobjekt systematisch mit Zickzack-Bewegungen abscannen, bis die wärmste Stelle gefunden ist. Die höchste gemessene Temperatur während der Messung wird bei aktivierter Max-Temperaturfunktion als

Maximaltemperatur oben im Display angezeigt.

Um genaue Messwerte zu erhalten, muss das Infrarot-Thermometer an die Umgebungstemperatur angepasst sein. Lassen Sie das Gerät bei einem Standortwechsel auf die neue Umgebungstemperatur kommen.

Glänzende Oberflächen verfälschen das Messergebnis. Zur Kompensation kann die Oberfläche glänzender Teile mit Klebeband oder mit mattschwarzer Farbe bedeckt werden. Das Gerät kann nicht durch transparente Oberflächen wie z.B. Glas messen. Stattdessen misst es die Oberflächentemperatur des Glases.

Längere Messungen von hohen Temperaturen bei geringem Messabstand führen zu einer Eigenerwärmung des Messgerätes und damit zu einer Fehlmessung. Um genaue Messwerte zu erreichen gilt die Faustregel:

Je höher die Temperatur, desto höher sollte der Messabstand und desto kürzer die Messdauer sein.

c) IR-Messfleckgröße - Verhältnis Messentfernung-Messfläche

•Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der IR-Messfleck des Infrarot-

Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot-Thermometer sein.

•Die genaue Messfleckgröße können Sie dem folgenden Diagramm entnehmen. Ebenso ist dieses auf dem Gerät aufgedruckt. Für genaue Messungen sollte das Messobjekt wenigstens doppelt so groß wie der Messfleck sein.

Spot	0.7in(18mm)	1.7in(42mm)
Distance	35in(900mm)	85in(2100mm)

Der ideale Messabstand bei diesem Infrarot-Thermometer ist im Fokuspunkt der beiden Ziellaser, da hier die höchste Messgenauigkeit gegeben ist. Die Messfleckgröße im Fokuspunkt beträgt 18 mm.

d) Dual-Ziellaser

Der Dual-Ziellaser kann aktiviert oder deaktiviert werden. Schalten Sie hierzu das Messgerät durch Drücken der Messtaste ein. Drücken Sie die Taste für Hintergrundbeleuchtung und Laser. Bei aktiviertem Laser wird das LaserSymbol im Display eingeblendet. Bei erneutem Drücken der Taste für Hintergrundbeleuchtung und Laser wird der Ziellaser deaktiviert, das Laser-Symbol erlischt.

e) Hintergrundbeleuchtung

Mit der Taste für Hintergrundbeleuchtung und Laser kann bei eingeschaltetem Messgerät die Hintergrundbeleuchtung des Displays einoder ausgeschaltet werden.

f) Änderung der Messeinheit °C/°F

Mit den Tasten ▲ und ▼ kann bei eingeschaltetem Messgerät die Messeinheit von °C (Grad Celsius) auf °F (Grad Fahrenheit) umgeschaltet werden.

g) Datenübertragung USB-Schnittstelle

Das Gerät ist mit einer USB-Schnittstelle zur Übertragung und Speicherung der Messwerte auf einen Computer ausgestattet. Um das Infrarot-Thermometer an Ihren Computer anzuschließen, gehen Sie wie folgt vor:

•Aktivieren Sie die USB-Schnittstelle im MIN-, MAX-, DIFoder AVG-Modus durch Drücken der Taste für Hintergrundbeleuchtung und Laser. Halten Sie die Taste solange gedrückt, bis im Display das Symbol USB erscheint.

•Starten Sie Ihren Computer.

•Verbinden Sie mit dem beiliegenden USB-Kabel das Messgerät über die seitliche Mini-USB-Buchse mit einer freien USB-Schnittstelle an Ihrem Computer.

•Der Computer erkennt automatisch ein neues Gerät. Legen Sie die beiliegende Software-CD in ein CD-Laufwerk ein, und folgen Sie den Installations-Anweisungen am Bildschirm. Lassen Sie den Computer automatisch nach dem passenden Treiber suchen.

•Nach erfolgreicher Installation können Sie die Software starten.

•Zum Deaktivieren der USB-Schnittstelle halten Sie im MAX-, MIN-, DIFoder AVG-Modus die Taste für Hintergrundbeleuchtung und Laser solange gedrückt, bis im Display das Symbol USB erlischt.

Bei aktivierter USB-Schnittstelle werden die Infrarotund Kontakttemperatur-Messwerte an einen Computer übertragen. In Verbindung mit der LOCK-Funktion und der mitgelieferten Software kann so eine

Langzeitaufzeichnung von Temperaturen realisiert werden. Mehr Informationen finden Sie im Hilfe-Menü der Software.

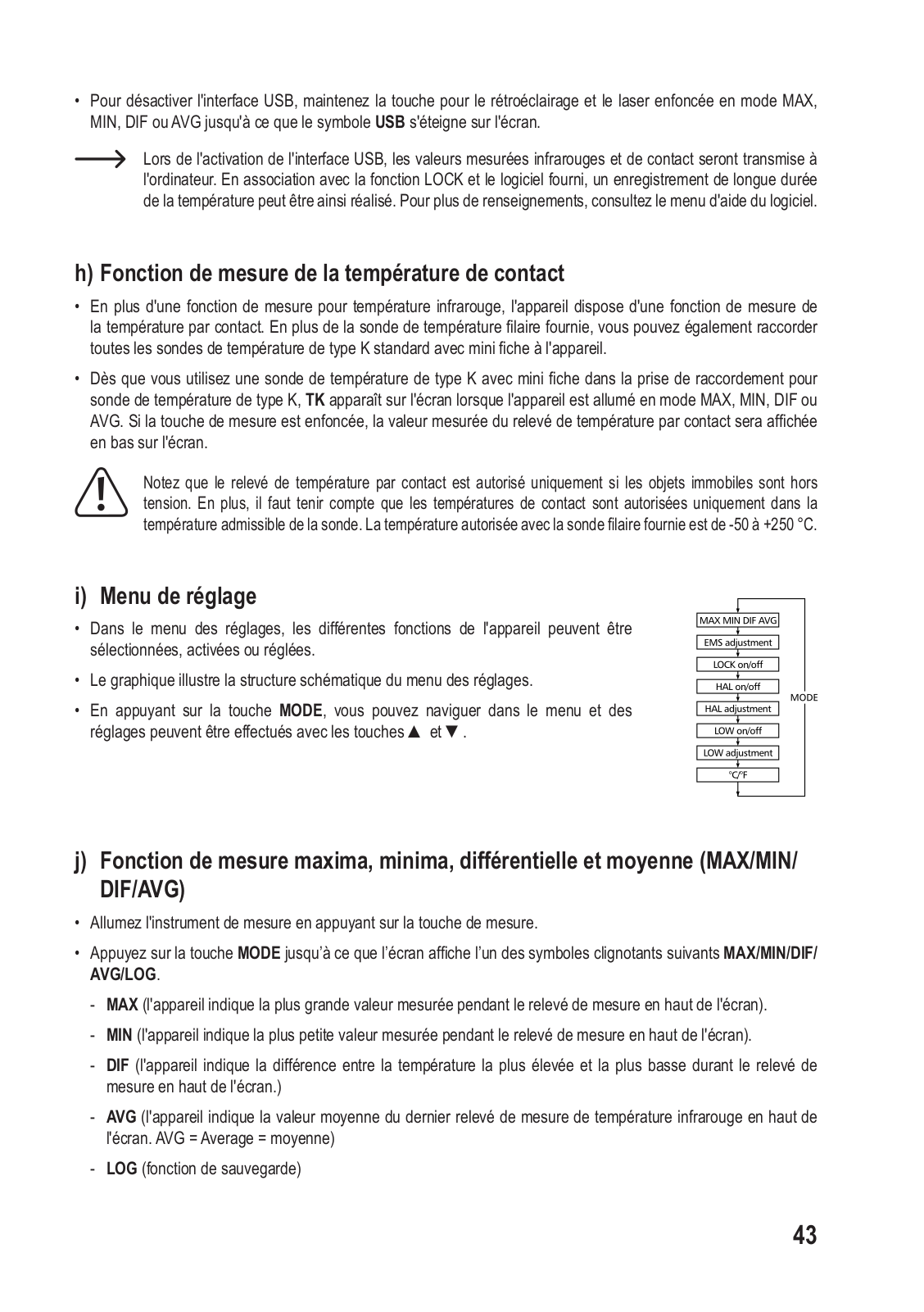

h) Kontakttemperatur-Messfunktion

•Das Gerät ist neben der Infrarottemperatur-Messfunktion mit einer Messfunktion für Kontakttemperatur ausgestattet.

Es können neben dem beiliegenden Draht-Temperaturfühler auch alle herkömmlichen Typ-K Temperaturfühler mit

Mini-Stecker an das Gerät angeschlossen werden.

•Sobald Sie einen Typ-K Temperaturfühler mit Mini-Stecker in den Anschluss für Typ-K Temperaturfühler stecken, erscheint bei eingeschaltenem Gerät im MAX-, MIN-, DIFoder AVG-Modus die Anzeige TK im Display. Wird die Messtaste gedrückt, wird unten auf dem Display der Temperaturmesswert der Kontakt-Temperaturmessung angezeigt.

Beachten Sie, dass die Kontakt-Temperaturmessung nur an nicht unter Spannung stehenden Objekten erlaubt ist. Weiterhin ist zu beachten, dass Kontakt-Temperaturen nur bis zur zugelassenen Temperatur des Fühlers erlaubt sind. Die zugelassene Temperatur des mitgelieferten Drahtfühlers beträgt -50 bis +250 °C.

i) Einstellmenü

• Im Einstellmenü können die verschiedenen Funktion des Gerätes angewählt, aktiviert bzw. eingestellt werden.

• Die Grafik zeigt den schematischenAufbau des Einstellmenüs.

• Durch Drücken der Taste MODE können Sie im Menü navigieren, mit den Tasten ▲ und ▼ können Einstellungen vorgenommen werden.

j) Max-, Min-, Differenzund Durchnittsmessfunktion (MAX/MIN/DIF/AVG)

•Schalten Sie das Messgerät durch Drücken der Messtaste ein.

•Drücken Sie die Taste MODE bis im Display eines der Symbole MAX/MIN/DIF/AVG/LOG blinkt.

-- MAX (Das Gerät zeigt den größten Messwert während der Messung im oberen Bereich des Displays an.)

-- MIN (Das Gerät zeigt den kleinsten Messwert während der Messung im oberen Bereich des Displays an.)

-- DIF (Das Gerät zeigt die Differenz der höchsten und der niedrigsten Temperatur während der Messung im oberen Bereich des Displays an.)

-- AVG (Das Gerät zeigt den Durchschnittswert der letzten Infrarot-Temperaturmessung im oberen Bereich des Displays an. AVG = Average = Durchschnitt)

-- LOG (Speicherfunktion)

•Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Funktion.

•Bestätigen Sie die Eingabe mit der Messtaste oder drücken Sie die Taste MODE umzurnächstenEinstellmöglichkeit zu gelangen.

k) Bargraph-Anzeige

Die Bargraph-Anzeige befindet sich im oberen Bereich des Displays und dient dazu, den aktuellen Messwert in

Relation zu den MIN/MAX-Werten graphisch darzustellen. Das linke Ende repräsentiert den MIN-Wert des aktuellen Messvorgangs, das rechte Ende repräsentiert den MAX-Wert.

Beispiel:

Der MIN-Wert beträgt 0 ºC und der MAX-Wert +100 ºC. Der aktuelle Messwert beträgt +50 ºC. In diesem Fall schlägt der Bargraph bis zur Mitte der Anzeige aus.

l) Speicherfunktion LOG

Das Gerät ist mit einem Speicher für bis zu 100 Messwerte ausgestattet.

•Schalten Sie das Messgerät durch Drücken der Messtaste ein.

•Drücken Sie die Taste MODE, bis im Display eines der Symbole MIN/MAX/DIF/AVG/LOG blinkt.

•Drücken Sie die Tasten ▲ oder ▼, bis im Display das Symbol LOG blinkt.

•Bestätigen Sie die Eingabe mit der Messtaste.

•Wählen Sie mit den Tasten ▲ oder ▼ einen Speicherplatz (001 – 100) auf dem Sie einen Infrarot-Temperaturwert speichern möchten und drücken Sie einmal die Taste ▼, damit der vorherige Speicherplatz auf dem Display angezeigt wird.

•Führen Sie eine Infrarot-Temperaturmessung durch. Nach der Messung wird ein Temperaturwert im Display angezeigt. Um diesen auf dem vorher gewählten Speicherplatz zu speichern, drücken Sie die Taste für Hintergrundbeleuchtung und Laser. Der Temperaturwert ist nun auf dem gewählten Speicherplatz gespeichert.

Beispiel: Wollen Sie einen Wert auf Speicherplatz 005 speichern, dann wählen Sie Speicherplatz 004 aus. Führen Sie die Messung durch und drücken Sie die Taste für Hintergrundbeleuchtung und Laser. Der Wert wird auf Speicherplatz 005 gespeichert.

•Gehen Sie wie zuvor beschrieben vor, um weitere Messwerte zu speichern.

•Zum Abrufen der gespeicherten Temperaturwerte wählen Sie mit den Tasten ▲oder ▼den Speicherplatz, den Sie auslesen möchten. Der gespeicherte Temperaturwert wird im unteren Bereich des Displays angezeigt.

Sind alle Speicherplätze belegt, können nicht mehr benötigte Speicherplätze einfach überschrieben werden.

Gehen Sie wie folgt vor, um alle gespeicherten Werte gleichzeitig zu löschen:

•Halten Sie im LOG-Modus die Messtaste gedrückt und wählen Sie mit der Taste ▼ den Speicherplatz 000.

•Drücken Sie nun die Taste für Hintergrundbeleuchtung und Laser. Es ertönt ein Signal und dieAnzeige springt auf

Speicherplatz 001. Alle Speicherplätze sind nun wieder frei.

m)Einstellung des Emissionsgrades (EMS)

Das Messgerät ist mit einer Einstellung des Emissionsgrades ausgestattet. Somit können bei unterschiedlichen Materialien und Oberflächen genaue Messwerte erzielt werden.

•Schalten Sie das Messgerät durch Drücken der Messtaste ein.

•Drücken Sie die Taste MODE, bis im Display das Symbol für Emissionsgrad blinkt.

•Mit den Tasten ▲ und ▼ kann der Emissionsgrad von 0,10 bis 1,00 an das jeweilige Messobjekt angepasst werden.

•Bestätigen Sie die Eingabe mit der Messtaste oder drücken Sie die Taste MODE,umzurnächstenEinstellmöglichkeit zu gelangen.

•Nach dem Ausschalten des Gerätes bleibt der eingestellte Wert gespeichert.

SiekönnenauchwährendderMessung(beigedrücktgehaltenerMesstaste)denEmissionswerteinstellen, indem Sie die Taste ▲ oder ▼ betätigen.

Im Anschluss an die technischen Daten finden Sie eine Tabelle mit den typischen Materialen und deren

Emissionsgrad.

Viele organische Materialien besitzen einen Emissionsgrad von 0,95. Daher ist die Werkseinstellung des Emissionsgrades auf 0,95 gestellt. Die Ermittlung des Emissionsgrades einer Oberfläche kann auch mit der Kontakttemperaturmessfunktion des Gerätes durch geführt werden. Messen Sie mit der

Kontakttemperaturmessfunktion die Temperatur der Oberfläche. Verändern Sie den Emissionsgrad des

Infrarot-Thermometers nun so lange, bis der Messwert mit dem Wert der Kontakttemperaturmessfunktion übereinstimmt.

n) Dauermessbetrieb (LOCK)

Das Messgerät ist mit einer Dauermessfunktion für Langzeitmessungen ausgestattet.

•Schalten Sie das Messgerät durch Drücken der Messtaste ein.

•Drücken Sie die Taste MODE, bis im Display das Symbol für Dauermessung blinkt.

•Mit den Tasten ▲ und ▼ kann die Dauermessfunktion aktiviert (Display-Anzeige ON) werden.

•Sobald Sie nun die Messtaste drücken, ist die Dauermessfunktion eingeschaltet. Das Messgerät misst nun kontinuierlich bis die Messtaste erneut gedrückt wird.

Benutzen Sie für den Dauermessbetrieb bei Bedarf das Stativ. Auf der Unterseite des Handgriffs befindet sich das Gewinde für das Stativ. Die Beine des Stativs können herausgezogen werden.

o) Alarmfunktionen

Das Messgerät ist mit einer Alarmfunktion bei Über-/Unterschreiten von einstellbaren Temperaturwerten ausgestattet. Der Alarm erfolgt in Form eines Signaltons, außerdem leuchtet das Display rot. Durch diese Funktion ist das Messgerät ideal für Temperaturkontrollen usw. einsetzbar. Das Gerät verfügt über zwei einstellbare Temperaturwerte

(oberer und unterer Alarmwert). DerAlarm wird ausgelöst, wenn der untere Alarmwert unterschritten, oder der obere Alarmwert überschritten wird. DieAlarmwerte können unabhängig voneinander eingestellt und aktiviert werden. Zum

Einstellen und Aktivieren des oberen Alarmwertes (H = High = Hoch) gehen Sie wie folgt vor:

•Schalten Sie das Messgerät durch Drücken der Messtaste ein.

•Zum Aktivieren des oberen Alarmwertes drücken Sie die Taste MODE, bis im Display das Symbol für den oberen Alarmwert blinkt und im Display ON oder OFF angezeigt wird (Menüpunkt HAL ON/OFF = High Alarm ON/OFF).

•Mit den Tasten ▲ oder ▼ kann der obere Alarmwert aktiviert (ON) oder deaktiviert (OFF) werden.

•Drücken Sie die Taste MODE bis im Display die Symbole für den oberen Alarmwert blinken und im Display ein Temperaturwert angezeigt wird (Menüpunkt HAL ADJUST = High Alarm einstellen).

•Mit den Tasten ▲ und ▼ kann der obere Alarmwert eingestellt werden, bei dessen Überschreitung der Alarm ausgelöst werden soll.

•Nach dem Ausschalten des Gerätes bleiben die eingestellten Werte gespeichert.

Zum Einstellen und Aktivieren des unteren Alarmwertes (L = Low = Niedrig) gehen Sie wie folgt vor:

•Schalten Sie das Messgerät durch Drücken der Messtaste ein.

•Zum Aktivieren des unteren Alarmwertes drücken Sie die Taste MODE, bis im Display das Symbol für den unteren Alarmwert blinkt und im Display ON oder OFF angezeigt wird (Menüpunkt LAL ON/OFF = Low Alarm ON/OFF).

•Mit den Tasten ▲ und ▼ kann der untere Alarmwert aktiviert (ON) oder deaktiviert (OFF) werden.

•Drücken Sie die Taste MODE, bis im Display die Symbole für den unteren Alarmwert blinken und im Display ein Temperaturwert angezeigt wird (Menüpunkt LAL ADJUST = Low Alarm einstellen).

•Mit den Tasten ▲ und ▼ kann der untere Alarmwert eingestellt werden, bei dessen Unterschreitung der Alarm ausgelöst werden soll.

•Nach dem Ausschalten des Gerätes bleiben die eingestellten Werte gespeichert.

p) °C/°F Umschaltung

•Schalten Sie das Messgerät durch Drücken der Messtaste ein.

•Drücken Sie die Taste MODE, bis im Display die Messeinheit blinkt.

•Mit den Tasten ▲ und ▼ kann die gewünschte Messeinheit gewählt werden.

•Bestätigen Sie die Eingabe mit der Messtaste oder drücken Sie die Taste MODE,umzurnächstenEinstellmöglichkeit zu gelangen.

•Nach dem Ausschalten des Gerätes bleibt der eingestellte Wert gespeichert.

Sie können auch bei aktiver HOLD-Funktion (Messtaste nicht gedrückt) die Messeinheit einstellen, indem

Sie die Taste ▲ oder ▼ betätigen.

11. Pflege und Reinigung

a) Reinigung der Linse

• Entfernen Sie lose Partikel mit sauberer Druckluft und wischen Sie dann die restlichen Ablagerungen mit einer feinen Linsenbürste ab.

• Reinigen Sie die Oberfläche mit einem Linsenreinigungstuch oder einem sauberen, weichen und fusselfreienTuch.

• Für die Reinigung von Fingerabdrücken und anderen Fettablagerungen kann das Tuch mit Wasser oder einer

Linsenreinigungsflüssigkeit befeuchtet werden.

• Verwenden Sie keine säure-, alkoholhaltigen oder sonstigen Lösungsmittel und kein raues, fusseliges Tuch, um die Linse zu reinigen.

• Vermeiden Sie übermäßigen Druck bei der Reinigung.

b) Reinigung des Gehäuses

•Verwenden Sie zum Reinigen des Gehäuses Wasser und Seife oder ein mildes Reinigungsmittel.

•Verwenden Sie keine Scheueroder Lösungsmittel!

12. Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/

Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

13. Technische Daten

Betriebsspannung.............................................	9V-Blockbatterie
Ansprechzeit.....................................................	150 ms
Emissionsgrad...................................................	einstellbar von 0,1 – 1,0
Auflösung..........................................................	0,1 ºC
IR-Optik.............................................................	50:1
Laser.................................................................	Leistung: <1 mW / Klasse: 2 / Wellenlänge: 630 – 670 nm
Betriebstemperatur............................................	0 bis +50 ºC
Betriebsluftfeuchtigkeit......................................	10 – 90 %
Lagertemperatur................................................	-10 bis +60 ºC
Lagerluftfeuchtigkeit..........................................	< 80 %
Systemvoraussetzungen...................................	Windows® Vista™ und höher
Gewicht.............................................................	320 g
Abmessungen...................................................	52 x 240 x 155 mm

Infrarot-Temperaturmessung

Temperaturmessbereich	Genauigkeit	Reproduzierbarkeit
-50 bis +20 ºC	±3 ºC	±1,5 ºC
+20 bis +500 ºC	±1 % ±1 ºC	±0,5 % oder ±0,5 ºC
+500 bis +1000 ºC	±1,5 %	±0,5 % oder ±0,5 ºC
+500 bis +1000 ºC	±1,5 %
+1000 bis +2200 ºC	±2 %	±1 %

Kontakt-Temperaturmessung Typ K

Temperaturmessbereich	Genauigkeit
-50 bis 0 ºC	±2 ºC
0 bis +1370 ºC	±0,5 % +1,5 ºC

Infrarot-Temperaturmessung

Oberfläche	Emissionsgrad
Asphalt	0,90 – 0,98
Beton	0,94
Chromoxid	0,81
Eis	0,96 – 0,98
Eisenoxid	0,78 – 0,82
Erde	0,92 – 0,96
Gips	0,80 – 0,90
Glas	0,90 – 0,95
Gummi (schwarz)	0,94
Keramik	0,90 – 0,94
Kohle (pulverförmig)	0,96
Kupferoxid	0,78
Lack	0,80 – 0,95

Oberfläche	Emissionsgrad
Lack (matt)	0,97
Marmor	0,94
Menschliche Haut	0,98
Mörtel	0,89 – 0,91
Papier	0,70 – 0,94
Plastik	0,85 – 0,95
Sand	0,90
Schaum	0,75 – 0,80
Stoff (schwarz)	0,98
Textilien	0,90
Wasser	0,92 – 0,96
Zement	0,96
Ziegelstein	0,93 – 0,96

Die in der Tabelle oben aufgeführten Emissionsgrade sind Annäherungswerte. Verschiedene Parameter wie Geometrie und Oberflächenqualität können den Emissionsgrad eines Objekts beeinflussen.

Table of contents

			Page
1.	Introduction.........................................................................................................................................................		19
2.	Explanation of symbols......................................................................................................................................		19
3.	Intended use.......................................................................................................................................................		20
4.	Package contents...............................................................................................................................................		20
5.	Features and functions.......................................................................................................................................		21
6.	Safety information..............................................................................................................................................		21
	a)	General information......................................................................................................................................	21
	b)	Laser............................................................................................................................................................	22
	c)	Battery..........................................................................................................................................................	23
7.	Product overview................................................................................................................................................		23
8.	Display elements................................................................................................................................................		24
9.	Inserting/changing the battery............................................................................................................................		24
10.	Operation............................................................................................................................................................		24
	a)	Function.......................................................................................................................................................	24
	b)	Measuring....................................................................................................................................................	25
	c)	IR measuring spot size - Ratio measuring distance:measuring surface......................................................	25
	d)	Dual target laser...........................................................................................................................................	26
	e)	Backlight.......................................................................................................................................................	26
	f)	Changing the temperature unit °C/°F..........................................................................................................	26
	g)	Data transfer USB interface.........................................................................................................................	26
	h)	Contact temperature measurement function................................................................................................	27
	i)	Settings menu..............................................................................................................................................	27
	j)	Maximum, minimum, differential and average measurement function (MAX/MIN/DIF/AVG).......................	27
	k)	Bar graph display.........................................................................................................................................	28
	l)	Memory function LOG..................................................................................................................................	28
	m)	Setting the emissivity (EMS)........................................................................................................................	29
	n)	Permanent operation (LOCK)......................................................................................................................	29
	o)	Alarm functions............................................................................................................................................	29
	p)	°C/°F conversion.........................................................................................................................................	30
11.	Care and cleaning..............................................................................................................................................		31
	a)	Cleaning of the lens.....................................................................................................................................	31
	b)	Cleaning the housing...................................................................................................................................	31
12.	Disposal..............................................................................................................................................................		31
	a)	Product.........................................................................................................................................................	31
	b)	Batteries.......................................................................................................................................................	31
13.	Technical data....................................................................................................................................................		32

1. Introduction

Dear customer,

Thank you for purchasing this product.

This product complies with statutory national and European regulations.

To ensure that the product remains in this state and to guarantee safe operation, always follow the instructions in this manual.

These operating instructions are part of this product. They contain important information on setting up and using the product. Do not give this product to a third party without the operating instructions. Therefore, retain these operating instructions for reference!

For technical queries, please contact:

International:	www.conrad.com/contact
United Kingdom:	www.conrad-electronic.co.uk/contact

2. Explanation of symbols

The symbol with an exclamation mark in a triangle is used to highlight important information in these operating instructions. Always read this information carefully.

The arrow symbol alerts the user to the presence of important tips and notes on using the device.

3. Intended use

The infrared thermometer is a measuring device for contactless temperature measurement. It determines the temperature by infrared energy that is emitted by an object and by its emission ratio. It is especially useful for measuring the temperature of hot, difficult to access or moving objects.The device measures the surface temperature of an object. It cannot measure through transparent surfaces such as glass or plastics. The temperature measuring range is from -50 to +2200 °C (-58 to +3992 °F). A 9V block battery is required for the voltage supply. In addition, contact measurement with a conventional K-type temperature sensor is possible. The temperature data can be transferred to a computer via the integrated USB interface.

The IR thermometer itself must not come in contact with the temperature to be measured. Always maintain sufficient safety distance and observe the permitted ambient conditions.

Diagnostic application for medical purposes is not permissible.

For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for purposes other than those described above may damage the components. In addition, improper use can cause injuries. Read the instructions carefully and store them in a safe place. Only make this product available to third parties together with its operating instructions.

4. Package contents

•Infrared thermometer

•9 V block battery

•K-type temperature sensor

•Tripod

•USB cable

•Software CD

•Storage case

•Operating instructions

Up-to-date operating instructions

To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website.

5. Features and functions

• Dual target laser with focal point

• Integrated alarm function (optical and acoustic signal) for upper and lower alarm values

• Storage of the maximum, minimum, average and difference temperature during measurement.

• Permanent measuring function

• Adjustable emission level from 0.10 to 1.00

• Additional temperature measurement via K-type contact sensor

• Optional background illumination for the display

• Saves up to 100 measured values

• Transfer of temperature measurement values to a computer via the USB interface

6. Safety information

Read the operating instructions and safety information carefully. If you do not follow the safety information and information on proper handling in these operating instruction, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. It may become a dangerous toy for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, stop using it and prevent unauthorised use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stress.

•Always handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.

+ 47 hidden pages
