Rend. sz. 1953676
Használati útmutató
BT-501 Univerzális elemteszter
Tartalomjegyzék
1. Bevezetés ............................................................................................................................ 3
2. A szimbólumok magyarázata
3. Rendeltetésszerű használat
4. A szállítás tartalma
5. Jellemzők és funkciók
6. Biztonsági tudnivalók
a) Általános tudnivalók
b) Elemek
7. Kezelőszervek
8. Üzembe helyezés
9. Ápolás és tisztítás
10. Eltávolítás
11. Műszaki adatok
............................................................................
.........................................................................
a) Elemek/akkuk behelyezése
b) Töltöttségi állapot mérése
..............................................................................
a) Termék
............................................................................
b) Elemek/akkuk
.......................................................................
...........................................................
............................................................
.....................................................................
..................................................................
...................................................................
...............................................................
......................................................................
........................................................
.........................................................
......................................................................
.....................................................................
oldal
2
3
4
4
4
5
5
6
7
8
8
8
9
9
9
9
10
1. Bevezetés
Tisztelt vásárlónk!
Köszönjük, hogy ezt a készüléket választotta.
A termék megfelel a nemzeti és az európai törvényi követelményeknek.
A készüléknek ebben az állapotban való megtartására és a veszélytelen használat
biztosítására a felhasználó köteles ezt a használati útmutatót figyelembe venni!
Ez a használati útmutató ehhez a készülékhez tartozik. Az útmutató fontos
tudnivalókat tartalmaz a használatba vételhez és a kezeléshez. Legyen tekintettel
erre, amikor a készüléket másnak továbbadja. Őrizze meg tehát a használati
útmutatót, hogy szükség esetén fellapozhassa.
Műszaki kérdéseire az alábbi elérhetőségek valamelyikén kaphat választ:
Németország: www.conrad.de
Ausztria:
Svájc:
www.conrad.at/
www.conrad.ch
2. A szimbólumok magyarázata
A háromszögbe foglalt villám szimbólum akkor jelenik meg, ha az egészségét
fenyegeti veszély, például áramütés.
A háromszögbe foglalt felkiáltójel olyan fontos tudnivalókra utal az útmutatóban,
amelyeket okvetlenül figyelembe kell venni és be kell tartani.
A nyílszimbólum mellett további tanácsokat és használati tudnivalókat olvashat.
3
3. Rendeltetésszerű használat
A termék akkuk és elemek töltöttségi állapotának vizsgálatára szolgál, különböző kivitelekben. Az
elem/akku töltöttségi állapot és a feszültség az LC kijelzőn leolvasható. A készülék 2 db C típusú 1,5
V-os elemmel működik.
A készüléket csak zárt térben szabad használni, tehát a szabadban nem. Feltétlenül el kell
kerülni, hogy a készülék nedvességgel érintkezzen, pl. a fürdőszobában vagy hasonló helyeken.
Biztonsági és engedélyezési okokból tilos a készüléket átalakítani és/vagy módosítani. A
készülék károsodhat, ha a megadottól eltérő célokra használja. Ezen kívül a szakszerűtlen
kezelés rövidzárlat, tűz, áramütés stb. veszélyét is előidézheti. Figyelmesen olvassa el és őrizze
meg a használati útmutatót. Ha a terméket továbbadja másoknak, csak a használati útmutatóval
együtt tegye.
Az összes előforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve.
Minden jog fenntartva.
4. A szállítás tartalma
• Elemteszter mérővezetékekkel
• 2 db 1,5 V-os mikroelem (AAA)
• Használati útmutató
Aktuális használati útmutatók
Töltse le az aktuális használati útmutatókat a www.conrad.com/downloads weboldalról, vagy
szkennelje be az ott megjelenített QR-kódot. Kövesse a web-oldal útmutatásait.
5. Jellemzők és funkciók
• Az elem-akku töltöttségi állapot vizsgálata különböző típusokra és feszültségekre 1,2 V-tól 12 V-
ig.
• Integrált mérővezetékek
• Nagy, áttekinthető LC kijelző
• Forgókapcsoló a vizsgálandó objektumok kiválasztására
• Elemállapot kijelzés az elemteszter számára
4
6. Biztonsági tudnivalók
Figyelmesen olvassa el a használati útmutatót, és különösen a biztonsági
előírásokat tartsa be. Ha nem tartja be az ebben a használati útmutatóban
szereplő biztonsági, és a szakszerű használatra vonatkozó előírásokat, az
ebből eredő személyi sérülésekért vagy anyagi károkért nem vállalunk
felelősséget. Ezen kívül ilyen esetekben érvényét veszíti a szavatosság és a
garancia is.
a) Általános tudnivalók
• A készülék nem játék. Tartsa távol a készüléket gyermekektől és háziállatoktól.
• Ne hagyja a csomagolóanyagokat szanaszét heverni, mert a kisgyerekek
játékszernek tekinthetik, ami számukra veszélyes lehet.
• Óvja a készüléket szélsőséges hőmérséklettől, közvetlen napsütéstől, erős
rázkódásoktól, magas páratartalomtól, nedvességtől, éghető gázoktól, gőzöktől és
oldószerektől.
• Ha a biztonságos használat már nem lehetséges, állítsa le a készüléket, és védje
meg a véletlen használattól. A biztonságos használat már nem garantálható, ha
a készülék
- látható sérülést szenvedett,
- már nem működik rendeltetésszerűen,
-- hosszabb időn keresztül kedvezőtlen könyezeti körülmények között tárolták,
vagy
--
szállítás közben túlzott terheléseknek volt kitéve.
• Kezelje óvatosan a készüléket. Lökés, ütés, vagy már kis magasságból való
leejtés következtében is megsérülhet.
• A vizsgálat előtt olvassa át az adott elemek/akkuk gyártóinak utasításait.
• Az elemek/akkuk vizsgálatánál a korrekt polaritást figyelembe kell venni.
• A vizsgálat előtt mindig vegye ki az elemeket/akkukat a készülékekből.
• Ne használja azonnal a készüléket, ha hideg helyről meleg helyiségbe vitte. A
közben keletkező kondenzvíz bizonyos körülmények között tönkreteheti a
készüléket. Hagyja a készüléket először szobahőmérsékletre melegedni, mielőtt
bekapcsolná és használná. A körülményektől függően ez több óra hosszat is
eltarthat.
5
• Ipari alkalmazás esetén vegye figyelembe az illetékes szakmai szervezetnek az
elektromos berendezésekre és szerelési anyagokra vonatkozó balesetmegelőzési
rendszabályait is.
• Iskolákban, tanműhelyekben, hobbi- és barkácsműhelyekben az elektromos
készülékek használatát szakképzett személynek kell felügyelnie.
• Ne terhelje túl a készüléket. Vegye figyelembe a Műszaki adatokat.
• A készüléket nem szabad nedves kézzel kiszolgálni.
• Ne takarja le a készüléket működés közben.
• Tartsa a terméket tűz-forrásoktól vagy nyílt tűztől távol. A készüléket ne használja
gyúlékony anyagok vagy gázok közelében. Robbanásveszély!
• Forduljon szakemberhez, ha kétségei támadnak a készülék működésével,
biztonságosságával vagy csatlakoztatásával kapcsolatban.
• A karbantartási, beállítási és javítási munkákat kizárólag szakemberrel vagy egy
szakműhellyel végeztesse.
• Ha még lenne olyan kérdése, amelyre ebben a használati útmutatóban nem talál
választ, forduljon a műszaki ügyfélszolgálatunkhoz vagy más szakemberhez.
b) Elemek
• Az elemek berakásakor ügyeljen a helyes polaritásra.
• Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja, a kifolyt elem által
okozott károk elkerülésére. A kifolyt vagy sérült elemek a bőrrel érintkezve marási
sérülést okozhatnak. Ha sérült elemeket kell kézbe venni, viseljen védőkesztyűt.
• Az elemeket úgy tárolja, hogy a gyerekek ne tudjanak hozzájuk jutni. Ne hagyja
az elemeket/akkukat szanaszét, mert gyerekek vagy háziállatok lenyelhetik őket.
• Az összes elemet egyidejűleg cserélje. Régi és új elemek keverése a készülékben
az elemek kifolyásához, és ez által a készülék károsodásához vezethet.
• Az elemeket ne szedje szét, ne zárja rövidre, és semmiesetre se dobja tűzbe! Ne
próbáljon feltölteni nem feltölthető elemeket. Robbanásveszély!
6

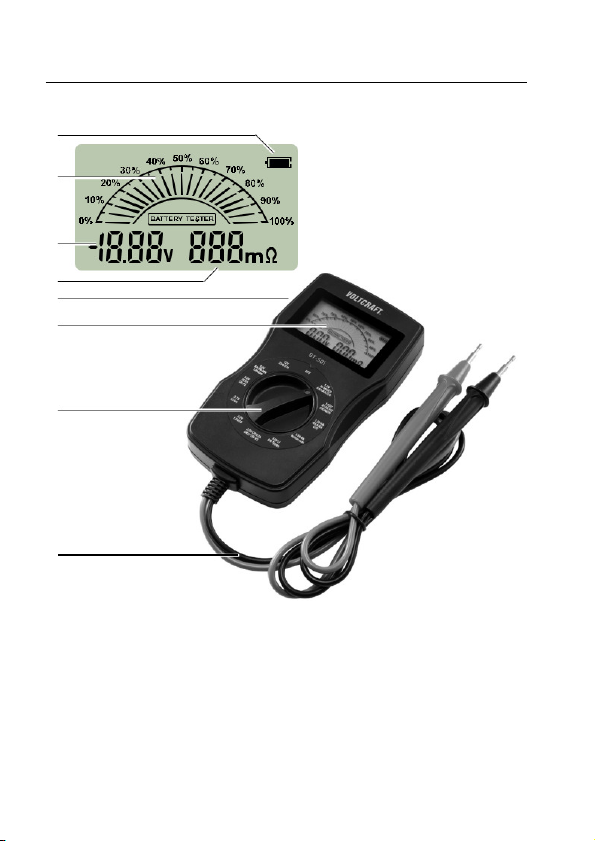

7. Kezelőszervek
1
2
3
4
5
6
7
8
Akkuállapot jelző 5 Elemtartó (hátoldalon)
1
Töltöttségi állapot kijelzése (mérési
objektum) 6 LC-kijelző
2
Feszültség kijelzés (mérési objektum) 7 Forgókapcsoló
3
Ellenállás kijelzés (mérési objektum) 8 Mérővezetékek
4
7
8. Üzembe helyezés
a) Az elemek behelyezése
• Győződjön meg róla, hogy a forgókapcsoló (7) az OFF (ki) helyzetben van. Nyissa ki az
elemtartót (5) az elemteszter hátoldalán.
• Rakjon be két 1,5 V-os mikroelemet (AAA-méret) az elemtartóba. Ügyeljen az elemtartó
rekeszben feltüntetett helyes polaritásra (+/-). A szállítás tartalmaz két db 1,5 V-os AAA
típusú elemet. Zárja vissza az elemtartót.
• Cserélje le az elemeket, ha az elemállapot kijelző (1) már csak egy oszlopot jelez ki, de
cseréljen legalább egyszer évente.
b) A töltöttségi állapot mérése
• Az elemvizsgáló elemeket és akkukat tud mérni, amelyek 1,2 - 12 V közötti feszültséggel
rendelkeznek. Vizsgálja a "Műszaki adatok" alapján, milyen elem- és akkutípusok mérhetők ezzel
a készülékkel. Távolítsa el a védőfóliát az LC kijelzőről (6).
• Állítsa be a forgókapcsolóval a mérendő elem- vagy akkutípust.
A forgókapcsoló helytelen beállításánál bár a korrekt feszültséget méri a készülék, de
a töltöttségi állapotot és a belső ellenállást nem jelzi ki korrektül.

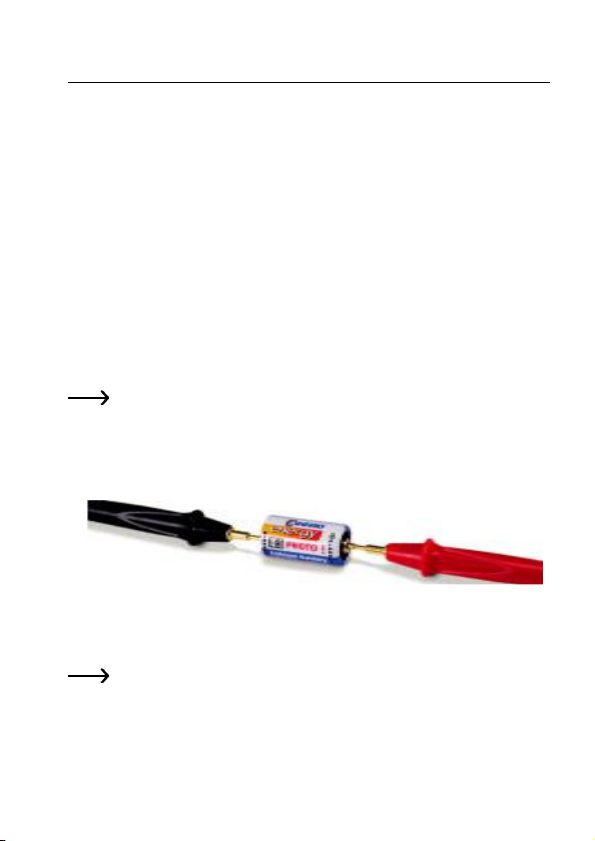

• Tartsa a piros mérővezeték mérőhegyét (8) a mért objektum plusz pólusára, és a fekete
mérővezeték mérőhegyét a mínusz pólusára.
• Az LC kijelzőn a töltési állapot (2) százalékban, a feszültség (3) Voltban és a belső
ellenállás (4) mO-ban vagy O-ban lesz kijelezve.
• Amint a mérőhegyeket az érintkezőktől eltávolítja, a kijelzések nullára állnak be.
• Állítsa a forgókapcsolót OFF (ki) állásba, ha az elemtesztert nem használja többet.
Kb. 1 perc inaktivitás után az elemteszter automatikusan kikapcsolódik. Ha ezek után
újból egy korrekt kapcsolatot hoz létre egy mérési objektummal, az elemteszter ismét
üzembe lép. Téves pólus beállításnál az elemteszter funkció nélkül marad. Ha a
forgókapcsolót új pozicióba állítja, az elemteszter ismét bekapcsolódik.
8
9. Ápolás és tisztítás
Semmiképpen ne használjon agresszív tisztítószereket, alkoholt vagy más kémiai
oldatot, mivel a készülékházat károsítják, sőt, a készülék működését is kedvezőtlenül
befolyásolhatják.
• Válassza le a terméket minden tisztítás előtt a csatolt elemektől vagy akkuktól.
• A készülék tisztítására használjon puha, szöszmentes ruhát.
10. Eltávolítás
a) A készülék
Az elhasznált elektronikus készülékek értékes nyersanyagnak tekintendők, és nem
valók a háztartási szemétbe! Az elhasznált készüléket az érvényes törvényi
előírásoknak megfelelően kell eltávolítani.
Vegye ki az elemeket, és a készüléktől elkülönítve távolítsa el őket.
b) Elemek
Önt, mint végfelhasználót törvény kötelezi (elemekre vonatkozó rendelkezés) az
elhasznált elemek leadására; tilos őket a háztartási szeméttel együtt kidobni.
A károsanyag tartalmú elemek az itt látható szimbólumokkal vannak megjelölve,
amelyek a háztartási szemét útján történő eltávolítás tilalmára utalnak. A mértékadó
nehézfémek jelölései a következők: Cd=kadmium, Hg=higany, Pb=ólom (a jelölés az
elemen látható pl. a balra ábrázolt szeméttartály szimbólum alatt).
Az elhasznált elemeket, akkumulátorokat ingyenesen leadhatja a lakóhelye közelében
található gyűjtőhelyen, szaküzleteinkben vagy minden olyan helyen, ahol elemet és
akkumulátort árusítanak!
Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezete védelméhez.
9
11. Műszaki adatok:
Tápáramellátás.......................... 2 db 1,5 V-os mikroelem (AAA)
Mérővezeték hossza ............... kb. 80 cm
Mérési
tartomány................................. 1,2V/1,4V/1,5V/3V/3,2V/3,7V/6V/9V/12V
Mérési objektumok, elem/akku
típusok....................... 1,2 V Ni-MH elem/akku hengeres cella: AAAA, AAA, AA, A,
Üzemi feltételek........................ 0 ... +40 ºC, 40 – 80 % rel.nedvesség (nem kondenzálódó)
Tárolási feltételek.........................
Méret (Sz x Ma x Mé): 76 x 27 x 135 mm
Súly.................................................
.... 148 g (elemek nélkül)
C, SC, D
1,4 V cink-levegő elem/akku A10, A13, A312, A675
1,5 V alkáli elem/akku hengeres cella AAA, AA, C, SC, D
1,5 V alkáli elem/akku gombelem: R621 (AG1),
LR726 (AG6), LR41 (AG3), LR626 (AG4), LR754 (AG5),
LR921 (AG6), LR927 (AG7), LR1120 (AG8), LR936 (AG9),
LR1130 (Ag10), LR721 (AG11), LR43 (AG12), LR44
(AG13)
3,0 V lítium-mangán elem/akku gombelem: CR1025,
CR1216, CR1220, CR1616, CR1620, CR2016, CR2025,
CR2032, CR2320, CR2430, CR2450
3,0 V lítium-mangán elem/akku: CR123A, CR2
6,0 V lítium-mangán elem/akku csomag: 2CR5, CR-P2
3,2 V lítium-vas-foszfát elem/akku: 10440,
14500, 14650, 17335, 17500, 18500, 18650, 26500,
22650, 26650, 32650
3,7 V lítium-ion elem/akku: 10440, 14500, 14650,
16340, 17335, 22650, 26650, 32650, 32710, 26500,
9,0 V alkáli elem/akku: 6LR61
12,0 V alkáli elem/akku: 23A, 27A
-20 ... +80 ºC, 40 – 80 % rel.nedvesség (nem
kondenzálódó)
