Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0 96 04 / 40 87 80

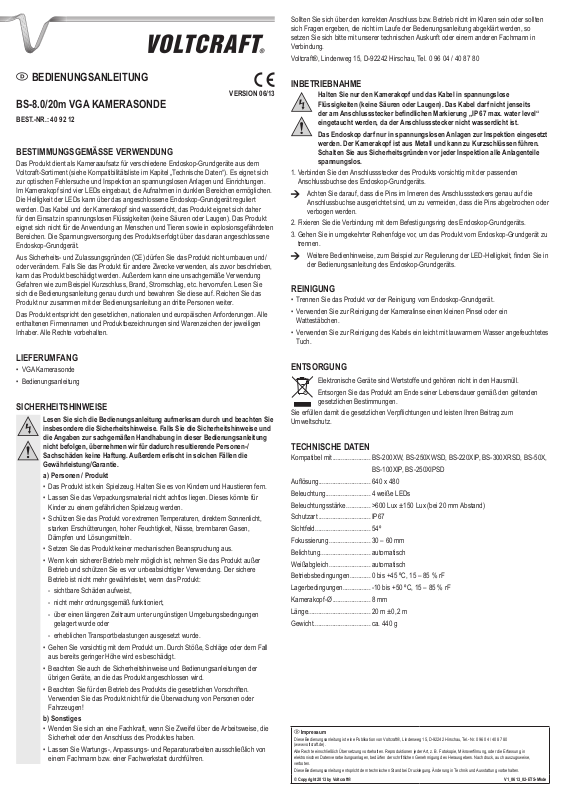

BEDIENUNGSANLEITUNG

VERSION 06/13

BS-8.0/20m VGA KAMERASONDE

BEST.-NR.: 40 92 12

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt dient als Kameraaufsatz für verschiedene Endoskop-Grundgeräte aus dem Voltcraft-Sortiment (siehe Kompatibilitätsliste im Kapitel „Technische Daten“). Es eignet sich zur optischen Fehlersuche und Inspektion an spannungslosen Anlagen und Einrichtungen. Im Kamerakopf sind vier LEDs eingebaut, die Aufnahmen in dunklen Bereichen ermöglichen. Die Helligkeit der LEDs kann über das angeschlossene Endoskop-Grundgerät reguliert werden. Das Kabel und der Kamerakopf sind wasserdicht, das Produkt eignet sich daher für den Einsatz in spannungslosen Flüssigkeiten (keine Säuren oder Laugen). Das Produkt eignet sich nicht für die Anwendung an Menschen und Tieren sowie in explosionsgefährdeten Bereichen. Die Spannungsversorgung des Produkts erfolgt über das daran angeschlossene Endoskop-Grundgerät.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

INBETRIEBNAHME

Halten Sie nur den Kamerakopf und das Kabel in spannungslose Flüssigkeiten (keine Säuren oder Laugen). Das Kabel darf nicht jenseits

der am Anschlussstecker bendlichen Markierung „IP 67 max. water level“

eingetaucht werden, da der Anschlussstecker nicht wasserdicht ist. Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt

werden. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.

Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile

spannungslos.

1. Verbinden Sie den Anschlussstecker des Produkts vorsichtig mit der passenden Anschlussbuchse des Endoskop-Grundgeräts.

Achten Sie darauf, dass die Pins im Inneren des Anschlusssteckers genau auf die Anschlussbuchse ausgerichtet sind, um zu vermeiden, dass die Pins abgebrochen oder verbogen werden.

2. Fixieren Sie die Verbindung mit dem Befestigungsring des Endoskop-Grundgeräts.

3. Gehen Sie in umgekehrter Reihenfolge vor, um das Produkt vom Endoskop-Grundgerät zu trennen.

Weitere Bedienhinweise, zum Beispiel zur Regulierung der LED-Helligkeit, nden Sie in

der Bedienungsanleitung des Endoskop-Grundgeräts.

REINIGUNG

• Trennen Sie das Produkt vor der Reinigung vom Endoskop-Grundgerät.

• Verwenden Sie zur Reinigung der Kameralinse einen kleinen Pinsel oder ein

Wattestäbchen.

• Verwenden Sie zur Reinigung des Kabels ein leicht mit lauwarmem Wasser angefeuchtetes

Tuch.

LIEFERUMFANG

• VGA Kamerasonde

• Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Beachten Sie für den Betrieb des Produkts die gesetzlichen Vorschriften. Verwenden Sie das Produkt nicht für die Überwachung von Personen oder Fahrzeugen!

b) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

TECHNISCHE DATEN

Kompatibel mit ...................... BS-200XW, BS-250XWSD, BS-220XIP, BS-300XRSD, BS-50X,

.............................................. BS-100XIP, BS-250XIPSD

Auösung .............................. 640 x 480

Beleuchtung .......................... 4 weiße LEDs

Beleuchtungsstärke .............. >600 Lux ±150 Lux (bei 20 mm Abstand)

Schutzart .............................. IP67

Sichtfeld ................................ 54º

Fokussierung ........................ 30 – 60 mm

Belichtung ............................. automatisch

Weißabgleich ........................ automatisch

Betriebsbedingungen ............ 0 bis +45 ºC, 15 – 85 % rF

Lagerbedingungen ................ -10 bis +50 ºC, 15 – 85 % rF

Kamerakopf-Ø ...................... 8 mm

Länge.................................... 20 m ±0,2 m

Gewicht ................................. ca. 440 g

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0 96 04 / 40 87 80 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

OPERATING INSTRUCTIONS

VERSION 06/13

BS-8.0/20m VGA CAMERA PROBE

ITEM NO.: 40 92 12

INTENDED USE

This product is a camera attachment for various endoscope main units from the Voltcraft product range (see the compatibility list under “Technical data”). It is designed for visual troubleshooting and inspection of voltage-free systems and installations. There are four LEDs integrated in the camera head, permitting recording in dark spaces. The brightness of the LEDs can be regulated via the connected endoscope main unit. The camera cable and head are waterproof and thus suitable for use in voltage-free liquids (no acidic or basic solutions). Use on persons or animals as well as in potentially explosive areas is not permitted. The device is supplied with power via the connected endoscope main unit.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be

damaged. In addition, improper use can cause hazards such as short circuiting, re, electric

shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

DELIVERY CONTENT

• VGA camera probe

• Operating instructions

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety

information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting

personal injury or damage to property. Such cases will invalidate the

warranty/guarantee. a) Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Heed all legal regulations for operation of the product. Do not use the product for the surveillance of persons!

b) Miscellaneous

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an

expert or at a qualied shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical

support or another qualied specialist.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. +49 96 04 / 40 87 80

OPERATION

Hold the camera head and cable only in voltage-free liquids (no acidic

or basic solutions). The cable may not be submerged in water past the

marking “IP 67 max. water level” located on the plug, as the plug itself is not

waterproof.

The endoscope is suited for inspection only in voltage-free systems.

The camera head is made of metal and can cause short-circuiting. For

safety reasons, make sure all system components are voltage-free before

inspection.

1. Carefully connect the product plug to the corresponding socket on your endoscope main unit.

Make sure that the pins inside the plug are correctly aligned with the socket to prevent their breaking off or bending.

2. Secure the connection using the fastening ring on the endoscope main unit.

3. Repeat these steps in reverse order to disconnect the product from your endoscope main unit.

You can nd further operating instructions, such as on regulation of LED brightness, in

the operating instructions of the endoscope main unit.

CLEANING

• Before cleaning, disconnect the product from the endoscope main unit.

• Use a small brush or cotton swab to clean the camera lens.

• Use a cloth, slightly damp with lukewarm water, to clean the camera cable.

DISPOSAL

Electronic devices are recyclable waste and must not be disposed of in the household waste.

At the end of its service life, dispose of the product according to the relevant statutory regulations.

You thus full your statutory obligations and contribute to the protection of the environment.

TECHNICAL DATA

Compatible with .................... BS-200XW, BS-250XWSD, BS-220XIP, BS-300XRSD, BS-50X,

.............................................. BS-100XIP, BS-250XIPSD

Resolution ............................. 640 x 480

Lighting ................................. 4 white LEDs

Illuminance ......... ..................>600 lux ±150 lux (at a distance of 20 mm)

Protection type ...................... IP67

Field of view .......................... 54º

Focus .................................... 30 – 60 mm

Exposure .............................. automatic

White balance ....................... automatic

Operating conditions ............. 0 to +45 ºC, 15 – 85 % RH

Storage conditions ................ -10 to +50 ºC, 15 – 85 % RH

Camera head Ø .................... 8 mm

Length................................... 20 m ±0.2 m

Weight .................................. approx. 440 g

Legal notice

These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 96 04 / 40 87 80 (www.voltcraft.de).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing

systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
