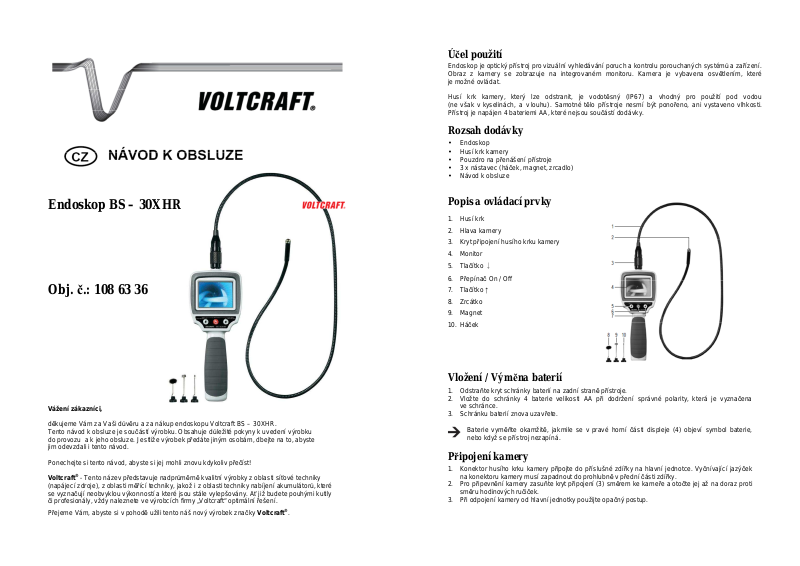

VOLTCRAFT BS-30XHR User guide [cs]

Endoskop BS – 30XHR

Obj. č.: 108 63 36

Vážení zákazníci,

děkujeme Vám za Vaši d ůvěru a za nákup endoskopu Voltcraft BS – 30XHR.

Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!

Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti m ěřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepš ovány. A ť již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „ Voltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .

Ú čel použití

Endoskop je optický p řístroj pro vizuální vyhledávání poruch a kontrolu p		orouchaných systémů a zařízení.
Obraz z	kamery se zobrazuje na integrovaném monitoru. Kamera	je vybavena osvětlením, které
je možné ovládat.
Husí krk	kamery, který lze odstranit, je vodot ěsný (IP67) a vhodný pro použití pod vodou

(ne však v kyselinách, a v louhu). Samotné tělo přístroje nesmí být pono řeno, ani vystaveno vlhkosti. Přístroj je napájen 4 bateriemi AA, které nejsou sou částí dodávky.

Rozsah dodávky

∙Endoskop

∙Husí krk kamery

∙Pouzdro na přenášení p řístroje

∙3 x nástavec (há ček, magnet, zrcadlo)

∙Návod k obsluze

Popis a ovládací prvky

1.Husí krk

2.Hlava kamery

3.Kryt připojení husího krku kamery

4.Monitor

5.Tlačítko ↓

6.Přepínač On / Off

7.Tlačítko ↑

8.Zrcátko

9.Magnet

10.Há ček

Vložení / Vým ěna baterií

1.	Odstraňte kryt schránky baterií na zadní stran ě přístroje.
2.	Vložte do schránky 4 baterie velikosti AA p ři dodržení správné polarity, která je vyzna čena
	ve schránce.
3.	Schránku baterií znova uzav řete.

Baterie vyměňte okamžit ě, jakmile se v pravé horní části displeje (4) objeví symbol baterie, nebo když se p řístroj nezapíná.

Připojení kamery

1. Konektor husího krku kamery připojte do příslušné zdířky na hlavní jednotce. Vyčnívající jazý ček na konektoru kamery musí zapadnout do prohlubně v přední části zdí řky.

2.Pro připevnění kamery zasuňte kryt připojení (3) směrem ke kameře a otočte jej až na doraz proti směru hodinových ru čiček.

3.Při odpojení kamery od hlavní jednotky použijte opa čný postup.

Obsluha

Hlavu a krk kamery používejte jenom v kapalinách, které nejsou pod napětím. Krk kamery nevkládejte do kapaliny hlouběji, než po zna čku označující maximální úroveň ponoru „MAX Water Level“.

Endoskop se smí používat pouze	pro kontrolu vypnutý ch			systémů, které jsou
bez proudu. Hlava kamery je vyrobena		z kovu	a může	zp ůsobovat zkraty.
Z bezpečnostních důvodů odpojte	před	každou	kontrolou	všechny sou části

sledovaného zařízení od elektrického proudu. Vyhněte se silnému mechanickému pnutí a vibracím. V žádném případě neohýbejte krk kamery více, než na stanovené minim um poloměru ohybu 45 mm.

a) Zapnutí a vypnutí

1.Přepínačem (6) endoskop zapněte a obraz z kamery se objeví na displeji monitoru (4).

2.Opakovaným stiskem tla čítka (6) endoskop vypnete a obraz se ztratí.

b) Osvětlení kamery

Pozor na LED světlo:

∙Nedívejte se přímo do LED světla!

∙Nedívejte se přímo nebo s pomocí optických nástroj ů do LED světla!

∙ V hlavě kamery (2) jsou zabudovány čtyři LED, jejichž intenzitu lze nastavit na 6 r ůzných úrovní.

-Jas LED zvýšíte opakovaným zmá čknutím tlačítka ↑ (7).

-Pro snížení intenzity osv ětlení, nebo vypnutí LED zmá čkněte opakovaně tlačítko ↓ (5).

∙Při úprav ě intenzity světla se uprostřed spodní části monitoru (4) objeví vodorovný sloupcový graf, který ukazuje nastavenou úrove ň světla.

Osvětlení nastavte tak, aby obraz na displeji nebyl ani přeexponovaný, ani podexponovaný.

c) Podsvícení displeje

∙Pokud stisknete a podržíte sou časně obě tlačítka ↑ (7) a ↓ (5), můžete si nastavit intenzitu podsvícení monitoru (4) v třech různých úrovních.

∙Dosáhnete-li požadované úrovn ě, tlačítka uvolněte.

d) Zoom

∙Zvětšení obrázku lze nastavit ve dvou úrovních:

-1,5 násobné zv ětšení

-2 násobné zv ětšení

∙Stisknete a podržte tla čítko ↓ (5). Na monitoru (4) se ukáže jeden ze 3 ukazatel ů:

-1.5x (1,5 násobné zv ětšení)

-2.0x (2 násobné zv ětšení)

-1.0x (žádné zv ětšení)

e) Otáčení obrazu

Stisknutí a přidržením tla čítka ↑ (7) můžete oto čit obraz o 180º.

f)	Nástavce
∙	Opatrně otevřete kroužek pro upevn ění nástavce a nástavec p řipevněte do mělké prohlubně
	pod krkem kamery. Upevňovací kroužek p ři otevírání p říliš neohýbejte, aby se nezlomil.

∙Před použitím se p řesvědčte, že kroužek pro upevn ění nástavce je uzav řen. V opačném případě se vystavujete riziku, že nástavec se uvolní a vypa dne.

∙Pomocí nástavce se zrcátkem (8) m ůžete rozší řit úhel pohledu na oblasti, do kterých se s hlavou kamery nemůžete dostat.

∙Nástavec s magnetem (9) lze použít, pokud pot řebujete najít ztracený kovový p ředmět.

∙Nástavec s há čkem (10) se používá pro zachycení malých p ředmětů.

Bezpečnostní předpisy, údržba a čišt ění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovád ějte žádné zásahy do endoskopu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu zá ření. Tento výrobek a jeho příslušenství nejsou žádné d ětské hračky a nepatří do rukou malých d ětí! Nenechávejte voln ě ležet obalový materiál. Fólie z um ělých hmot p ředstavují nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze m ěkký, mírn ě vodou navlhčený had řík. Husí krk kamery opláchn ěte po každém použití v kapalinách, pe člivě čistou vodou a před uložením do pouzdra jej nechte vyschnout. K čištění čoček kamery použijte malý kartá ček, nebo bavlněný tampon. Nepoužívejte žádné prost ředky na drhnutí nebo chemická rozpoušt ědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro endoskopu.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) voln ě ležet. Hrozí nebezpe čí,

že by je mohly spolknout d ěti nebo domácí zví řata! V případě spolknutí baterií vyhledejte okamžit ě lékaře! Baterie (akumulátory) nepat ří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice!

Dejte pozor nato, že baterie nesm ějí být zkratovány, odhazovány

do ohně nebo nabíjeny! V takovýchto p řípadech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno t ak, aby nedocházelo k poškození životního prost ředí!

K těmto ú čelům (k jejich likvidaci) slouží speciální sb ěrné nádoby v prodejnách s elektrospot řebiči nebo ve sběrných surovinách!

Šet řete životní prost ředí!

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpad ů. Likviduje odpad na konci doby životnosti výrobku p řiměřeně podle platných zákonných ustanovení.

Šet řete životní prost ředí! Přispějte k jeho ochraně!
