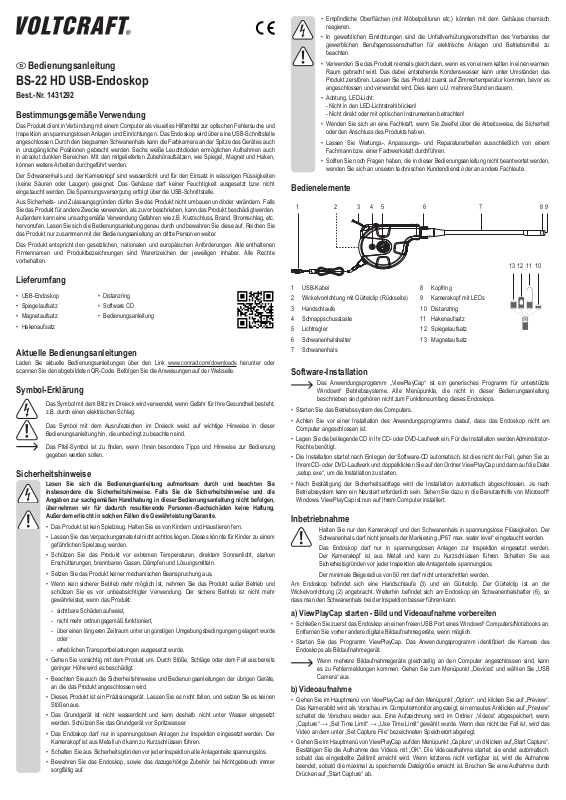

Bedienungsanleitung

BS-22 HD USB-Endoskop

Best.-Nr. 1431292

Bestimmungsgemäße Verwendung

Das Produkt dient in Verbindung mit einem Computer als visuelles Hilfsmittel zur optischen Fehlersuche und Inspektion an spannungslosen Anlagen und Einrichtungen. Das Endoskop wird über eine USB-Schnittstelle angeschlossen. Durch den biegsamen Schwanenhals kann die Farbkamera an der Spitze des Gerätes auch in unzugängliche Positionen gebracht werden. Sechs weiße Leuchtdioden ermöglichen Aufnahmen auch in absolut dunklen Bereichen. Mit den mitgelieferten Zubehöraufsätzen, wie Spiegel, Magnet und Haken, können weitere Arbeiten durchgeführt werden.

Der Schwanenhals und der Kamerakopf sind wasserdicht und für den Einsatz in wässrigen Flüssigkeiten (keine Säuren oder Laugen) geeignet. Das Gehäuse darf keiner Feuchtigkeit ausgesetzt bzw. nicht eingetaucht werden. Die Spannungsversorgung erfolgt über die USB-Schnittstelle.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• USB-Endoskop

• Spiegelaufsatz

• Magnetaufsatz

• Hakenaufsatz

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem

gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und

schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde

oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits

geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Dieses Produkt ist ein Präzisionsgerät. Lassen Sie es nicht fallen, und setzen Sie es keinen Stößen aus.

• Das Grundgerät ist nicht wasserdicht und kann deshalb nicht unter Wasser eingesetzt werden. Schützen Sie das Grundgerät vor Spritzwasser.

• Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt werden. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.

• Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile spannungslos.

• Bewahren Sie das Endoskop, sowie das dazugehörige Zubehör bei Nichtgebrauch immer

sorgfältig auf.

• Distanzring

• Software CD

• Bedienungsanleitung

• Empndliche Oberächen (mit Möbelpolituren etc.) könnten mit dem Gehäuse chemisch

reagieren.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Achtung, LED-Licht:

- Nicht in den LED-Lichtstrahl blicken!

- Nicht direkt oder mit optischen Instrumenten betrachten!

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Bedienelemente

1 4 5 6 72 3 98

1012 1113

1 USB-Kabel 2 Wickelvorrichtung mit Gürtelclip (Rückseite) 3 Handschlaufe 4 Schnappschusstaste 5 Lichtregler 6 Schwanenhalshalter 7 Schwanenhals

8 Kopfring 9 Kamerakopf mit LEDs 10 Distanzring 11 Hakenaufsatz 12 Spiegelaufsatz 13 Magnetaufsatz

Software-Installation

Das Anwendungsprogramm „ViewPlayCap“ ist ein generisches Programm für unterstützte Windows® Betriebssysteme. Alle Menüpunkte, die nicht in dieser Bedienungsanleitung beschrieben sind gehören nicht zum Funktionsumfang dieses Endoskops.

• Starten Sie das Betriebssystem des Computers.

• Achten Sie vor einer Installation des Anwendungsprogramms darauf, dass das Endoskop nicht am

Computer angeschlossen ist.

• Legen Sie die beiliegende CD in Ihr CD- oder DVD-Laufwerk ein. Für die Installation werden AdministratorRechte benötigt.

• Die Installation startet nach Einlegen der Software-CD automatisch. Ist dies nicht der Fall, gehen Sie zu Ihrem CD- oder DVD-Laufwerk und doppelklicken Sie auf den Ordner ViewPlayCap und dann auf die Datei „setup.exe“, um die Installation zu starten.

• Nach Bestätigung der Sicherheitsabfrage wird die Installation automatisch abgeschlossen. Je nach Betriebssystem kann ein Neustart erforderlich sein. Sehen Sie dazu in die Benutzerhilfe von Microsoft® Windows. ViewPlayCap ist nun auf Ihrem Computer installiert.

Inbetriebnahme

Halten Sie nur den Kamerakopf und den Schwanenhals in spannungslose Flüssigkeiten. Der Schwanenhals darf nicht jenseits der Markierung „IP67 max. water level“ eingetaucht werden.

Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt werden. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen. Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile spannungslos.

Der minimale Biegeradius von 50 mm darf nicht unterschritten werden.

Am Endoskop bendet sich eine Handschlaufe (3) und ein Gürtelclip. Der Gürtelclip ist an der Wickelvorrichtung (2) angebracht. Weiterhin bendet sich am Endoskop ein Schwanenhalshalter (6), so dass man den Schwanenhals bei der Inspektion besser führen kann.

a) ViewPlayCap starten - Bild und Videoaufnahme vorbereiten

• Schließen Sie zuerst das Endoskop an einen freien USB Port eines Windows® Computers/Notebooks an. Entfernen Sie vorher andere digitale Bildaufnahmegeräte, wenn möglich.

• Starten Sie das Programm ViewPlayCap. Das Anwendungsprogramm identiziert die Kamera des Endoskops als Bildaufnahmegerät.

Wenn mehrere Bildaufnahmegeräte gleichzeitig an den Computer angeschlossen sind, kann es zu Fehlermeldungen kommen. Gehen Sie zum Menüpunkt „Devices“ und wählen Sie „USB Camera“ aus.

b) Videoaufnahme

• Gehen Sie im Hauptmenü von ViewPlayCap auf den Menüpunkt „Option“, und klicken Sie auf „Preview“. Das Kamerabild wird als Vorschau im Computermonitor angezeigt, ein erneutes Anklicken auf „Preview“ schaltet die Vorschau wieder aus. Eine Aufzeichnung wird im Ordner „Videos“ abgespeichert, wenn „Capture“ → „Set Time Limit“ → „Use Time Limit“ gewählt wurde. Wenn dies nicht der Fall ist, wird das Video an dem unter „Set Capture File“ bezeichneten Speicherort abgelegt.

• Gehen Sie im Hauptmenü von ViewPlayCap auf den Menüpunkt „Capture“, und klicken auf „Start Capture“. Bestätigen Sie die Aufnahme des Videos mit „OK“. Die Videoaufnahme startet; sie endet automatisch, sobald das eingestellte Zeitlimit erreicht wird. Wenn letzteres nicht verfügbar ist, wird die Aufnahme beendet, sobald die maximal zu speichernde Dateigröße erreicht ist. Brechen Sie eine Aufnahme durch Drücken auf „Start Capture“ ab.

• Stellen Sie die Helligkeit der Kamerabeleuchtung durch Drehen mit dem Lichtregler (5) ein.

Verringern Erhöhen

c) Schnappschuss aufnehmen

• Drücken Sie am Endoskop die Schnappschuss-Taste (4), um Schnappschüsse aufzunehmen. Das Schnappschuss-Bild wird in der Windows-Fotoanzeige geöffnet und im Ordner „Eigene Bilder“ abgespeichert.

• Betätigen Sie im Menü „Snapshot“ den Menüpunkt „Still Image Snapshot“, um alternativ einen Schnappschuss auszulösen.

• Wenn Sie die Schnappschuss-Funktion am Endoskop ausführen beträgt die Auösung max. 1280 x 720. Die Aufnahme erfolgt mit einer Verzögerung von 2 Sekunden. Achten Sie daher darauf, die Kamera für 2 Sekunden sehr ruhig zu halten oder sie anzulehnen.

• Die Grundeinstellung am Computer ist auf 640 x 480 eingestellt. Wird die Aufnahme am Computer ausgeführt beträgt die Auösung max. 12 MP. Hierfür muss die Bildgröße 1600 x 1200 und der Farbraum YUY2 ausgewählt werden. Nachdem Sie die Bildgröße/Farbraum gewechselt haben, müssen Sie zuerst „Original“ wählen. Erst danach kann die Auösung in MP neu eingestellt werden.

Bei Betriebssystemen vor Windows® 7 kann die Verfügbarkeit der Einstellungen (z. B. Auösungen/Bildgrößen) bei ViewPlayCap abweichen.

d) Hauptmenüleiste von ViewPlayCap

Einige Funktionen von ViewPlayCap können alternativ auch mit den On-Screen Shortcut Tasten ausgeführt werden. Probieren Sie deren Funktion selbst aus. Sie sind nicht in dieser Bedienungsanleitung dargestellt.

File Set Capture File Wahl des Speicherorts und des Dateinamens für

Exit Programm beenden.

Devices Endoscope Für dieses Produkt den Menüpunkt „Endoscope“

Options Preview Schaltet die Realtime Anzeige ein/aus.

Preview Format Wählen Sie das Vorschau Format aus.

Video Capture Pin Video Format (Videoformat):

Video Capture Filter Ein neues Fenster „Capture Filter Properties“ (Eigenschaften

Audio Capture Filter Keine Funktion bei diesem Produkt.

Mirror+Flip Dreht das Bild um 180°. „Mirror+Flip“ erneut drücken, um

Capture Start Capture Startet eine Video-Aufzeichnung. Mit „OK“ bestätigen. „Start

Capture Audio keine Funktion

Set Time Limit Eingabe einer max. Aufzeichnungsdauer in Sekunden.

AVI format ASF format

Snapshot Still Image Snapshot Schnappschuss-Bild erstellen.

Still Image Format Wählen Sie zuerst „Original“ im Menü „Snapshot“. Dann

PNG Format JPG Format BMP Format

→12M → 8M → 5M → 2M

Original Wählen Sie zuerst „Original“ im Menü „Snapshot“. Dann

Videoaufnahmen ohne Zeitlimit. Wählen Sie den Dateityp .avi oder .asf aus. Sie werden aufgefordert die Dateigröße einzugeben.

auswählen.

■ Video Standard (Videostandard, nicht veränderbar)

■ Frame Rate (Bildrate nicht verändern),

■ Color Space / Compression (Farbraum / Komprimierung, YUY2/MJPG ist verfügbar),

■ Output Size (Ausgabegröße auswählen) Compression (Komprimierung): nicht veränderbar Mit „Apply“ übernehmen und die Einstellungen mit „OK“

bestätigen.

von Capture Filter) öffnet sich. Es enthält die Tabs „Video Proc Amp“ und „Camera Control“. Wir empfehlen diese Einstellungen nicht zu verändern.

zur Originalansicht zurück zu kehren.

Capture“ erneut drücken, um Aufzeichnung zu beenden.

Wählen Sie den Video-Dateityp .avi oder .asf aus.

unter „Still Image Format “ die gewünschte Bildgröße auswählen.

Wählen Sie den Dateityp .png, .jpg oder .bmp aus. Der Dateityp ist auf „JPG Format“ (.jpg) voreingestellt.

Bildauösung für Schnappschuss in MP (Mega Pixel) auswählen. Schnappschuss muss am Computer ausgeführt werden.

unter „Still Image Format“ die gewünschte Bildgröße auswählen.

View Always on Top keine Funktion

Show FPS Zeigt die aktuelle Bildrate an. Die Funktion kann ein- und

ausgeschaltet werden.

Open Desktop Öffnet den Desktop.

Open My Videos Öffnet den Ordner „Eigene Videos“.

Open My Pictures Öffnet den Ordner „Eigene Bilder“. Schnappschuss-Bilder

werden hier abgespeichert.

Help About ViewPlayCap... Zeigt die Software-Version und den Herausgeber an.

e) Aufsätze

Ein Magnetaufsatz, Hakenaufsatz oder ein kleiner Spiegel (11, 12, 13) können auf dem Kamerakopf befestigt werden. Der Spiegel kann bei der Suche nach Kleinteilen eingesetzt werden. Ein Hakenaufsatz kann bei der Bergung kleiner Teile bestehend aus verschiedensten Materialien eingesetzt werden, während der Magnetaufsatz das Lokalisieren und Fixieren kleiner ferromagnetischer Teile (z.B. aus Stahl, Nickel oder Kobalt) an schwer zugänglichen Stellen ermöglicht.

Drehen Sie hierzu den Kopfring (8) entgegen dem Uhrzeigersinn ab. Drehen Sie den Distanzring (10) im Uhrzeigersinn auf das Gewinde und danach einen der Aufsätze.

Pege und Reinigung

• Trennen Sie den USB-Stecker vor jeder Reinigung vom Computer.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische

Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

• Tauchen Sie das Gehäuse mit Wickelvorrichtung und das USB-Kabel des Endoskops zur Reinigung nicht

in Wasser ein.

• Spülen Sie den Schwanenhals des Endoskops gründlich mit sauberem Wasser nach jedem Einsatz in Flüssigkeiten ab und trocknen dieses bevor Sie es im Koffer verpacken.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung .................................5 V/DC über USB, 400 mA

USB-Schnittstelle ..................................USB 1.1, 2.0, 3.0

Kamerasensor ......................................CMOS 1/5”

Kameraauösung .................................1600 x 1200 Pixel, 1280 x 720 Pixel, 640 x 480 Pixel

Bildrate .................................................30 Bilder pro Sekunde/24 Hz (640 x 480 Pixel)

Weißabgleich ........................................ automatisch

Belichtung ............................................. automatisch

Videoformat ..........................................AVI / ASF

Fotoformat ............................................JPEG

Kamerabeleuchtung .............................6 LEDs, weiß

LED-Beleuchtungsstärke ...................... 350 – 400 Lux (bei 20 mm Abstand)

Minimaler Biegeradius ......................... > 50 mm

Kamerakopf Ø ......................................8,5 mm

Sichtfeld ................................................ 55°

Fokussierung ........................................ 30 bis 80 mm

Schutzart .............................................IP67 (Kamerakopf und Schwanenhals)

Schwanenhalslänge .............................ca. 1 m

Schwanenhals Ø ..................................4,8 mm

USB-Kabellänge ................................... ca. 2 m

Unterstützte Betriebssysteme ...............Windows® XP, Vista™, 7, 8, 8.1, 10 und höher

Betriebsbedingungen ............................0 bis +60 °C, 10 – 90 % rF

Lagerbedingungen ................................-10 bis 60 °C, 5 – 90 % rF

Abmessungen

Gehäuse (B x H x T) ............................. 54 x 66 x 127 mm

Gewicht .................................................ca. 183 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating instructions

BS-22 HD USB endoscope

Item no. 1431292

Intended use

The product is used in combination with a computer as a visual aid for the optical troubleshooting and inspection on deenergized installations and equipment. The endoscope is connected via a USB interface.

The color camera on the top of the device can also be used in inaccessible positions due to the exible goose

neck. Six white LEDs enable recordings also in absolutely dark areas. Other tasks can be performed with the supplied accessory attachments, such as mirror, magnet and hook.

The goose neck and the camera head are water tight and are suitable for use in aqueous liquids (no acids or caustic solutions). The housing must not be exposed to or immersed in moisture. The power is supplied via the USB interface.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can

cause hazards such as short circuiting, re, electric shock etc. Read the instructions carefully and keep them.

Make this product available to third parties only together with its operating instructions. This product complies with the statutory national and European requirements. All company names and

Delivery content

• USB endoscope

• Mirror attachment

• Magnet attachment

• Hook attachment

Up-to-date operating instructions

Download the latest operating instructions from our website www.conrad.com/downloads or scan the printed

QR code. Follow the instructions on the website.

Description of symbols

The symbol with a ash in a triangle indicates health risks e.g. due to electric shock.

The symbol with an exclamation mark in a triangle indicates important instructions contained in

these operating instructions that must be followed.

The "arrow" symbol alerts the user to the presence of important tips and notes on using the

device.

Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• This product is a precision instrument. Do not drop it or subject it to any blows.

• The basic unit is not water tight. Do not use under water. Protect the basic unit from spray water.

• The endoscope is suited for inspection only in voltage-free systems. The camera head is made of metal and can cause a short circuit.

• For safety reasons, make sure all system components are voltage-free before inspection.

• Always keep the endoscope as well as the associated accessories in a safe place when not in use.

• Spacer ring

• Software CD

• Operating instructions

• Sensitive surfaces (with furniture polish, etc.) may react chemically when exposed to the housing.

• For installations in industrial facilities, follow the accident prevention regulations for electrical systems and equipment of the government safety organization or the corresponding authority for your country.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. Allow the device to reach room temperature before connecting and using it. This may take several hours.

• Attention, LED light:

- Do not look directly into the LED light!

- Do not look into the beam directly or with optical instruments!

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an expert or at a

qualied shop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

Operating elements

1 4 5 6 72 3 98

1012 1113

1 USB cable 2 Winding device with belt clip (at the back) 3 Hand strap 4 Snapshot button 5 Light controller 6 Goose neck holder 7 Goose neck

8 Head ring 9 Camera head with LEDs 10 Spacer ring 11 Hook attachment 12 Mirror attachment 13 Magnet attachment

Software installation

The application program “ViewPlayCap” is a generic program for supported Windows® operating systems. All menu items, which are not described in this operating instructions, do not apply to the endoscope.

• Start the computer operating system.

• Make sure before installing the application program, that the endoscope is not connected to the computer.

• Insert the CD included into your CD or DVD drive. To install the software, you will need administrator rights.

• The installation begins automatically after the software CD is inserted. If this is not the case, go to your CD

or DVD drive and double-click the folder ViewPlayCap and then the le “setup.exe”, to start the installation.

• After conrming the security query, installation will complete automatically. Depending on your operating

system, it may be necessary to restart your computer. In addition, check the user help of Microsoft® Windows. ViewPlayCap is now installed on your computer.

Operation

Only keep the camera head and goose neck in de-energized liquids. The goose neck should not be immersed beyond the "IP67 max. water level“ marking.

The endoscope is suited for inspection only in voltage-free systems. The camera head is made of metal and can cause a short circuit. For safety reasons, make sure all system components are voltage-free before inspection.

Do not exceed the minimum bending radius of 50 mm.

On the endoscope there is a hand strap (3) and a belt clip. The belt clip is attached to the winding device (2). In addition there is a goose neck holder (6) on the endoscope, so that one can guide the goose neck better during the inspection.

a) Starting ViewPlayCap – preparing image and video recording

• First connect the endoscope to an unused USB port of a Windows® computer/notebook. If possible, remove other digital image recording devices beforehand.

• Start the program ViewPlayCap. The application program identies the endoscope camera as an image recording device.

If there are multiple image recording devices connected to the computer at the same time, error messages may occur. Go to the menu item “Devices” and select “USB Camera”.

b) Video recording

• In the main menu of ViewPlayCap go to the menu item “Option”, and click on “Preview”. The camera image is displayed on the computer monitor as a preview, clicking on “Preview” again switches the preview off

again. A recording is stored in the folder “Videos”, if “Capture” → “Set Time Limit” → “Use Time Limit”

has been selected. If this is not the case, the video will be stored at the storage location designated at “Set Capture File”.

• In the main menu of ViewPlayCap go to the menu item “Capture”, and click on “Start Capture”. Conrm the recording of the video with “OK”. The video recording starts; it ends automatically as soon as the set time

limit is reached. If the latter is not available, the recording is ended as soon as the maximum le size to be

stored is reached. Abort a recording by pressing on “Start Capture”.

+ 5 hidden pages
