Wichtig: Vor der Installation beachten
Schalten Sie Netzwerkkamera
sofort aus, falls Rauch oder ein
ungewöhnlicher Geruch auftreten
sollte.
Wenden Sie sich in solchen Fällen an
Ihren Händler.
Stellen Sie die Netzwerkkamera
nicht in der Nähe von Wärmequellen
(z. B. Fernsehgeräte, Heizgeräte,
etc.) auf.
Setzen Sie die Netzwerkkamera
keiner direkten Sonneneinstrahlung
aus.
Halten Sie die Netzwerkkamera von
Wasser und sonstiger Feuchtigkeit
fern. Falls die Netzwerkkamera nass
oder feucht geworden sein sollte,
schalten Sie sie sofort aus.
Wenden Sie sich in solchen Fällen an
Ihren Händler.
Lesen Sie die zulässigen
Umgebungstemperaturen in der
Bedienungsanleitung nach.
Stellen Sie die Netzwerkkamera nicht
in feuchter Umgebung auf.
Deutsch
DE - 49
Platzieren Sie die Netzwerkkamera
nicht auf instabilen Unterlagen.
Berühren Sie die Netzwerkkamera
nicht bei Gewittern.
Zerlegen Sie die Netzwerkkamera
nicht.
Schieben Sie keinerlei Gegenstände (z.
B. Nadeln) in die Netzwerkkamera.
DE - 50
Lassen Sie die Netzwerkkamera
nicht fallen.

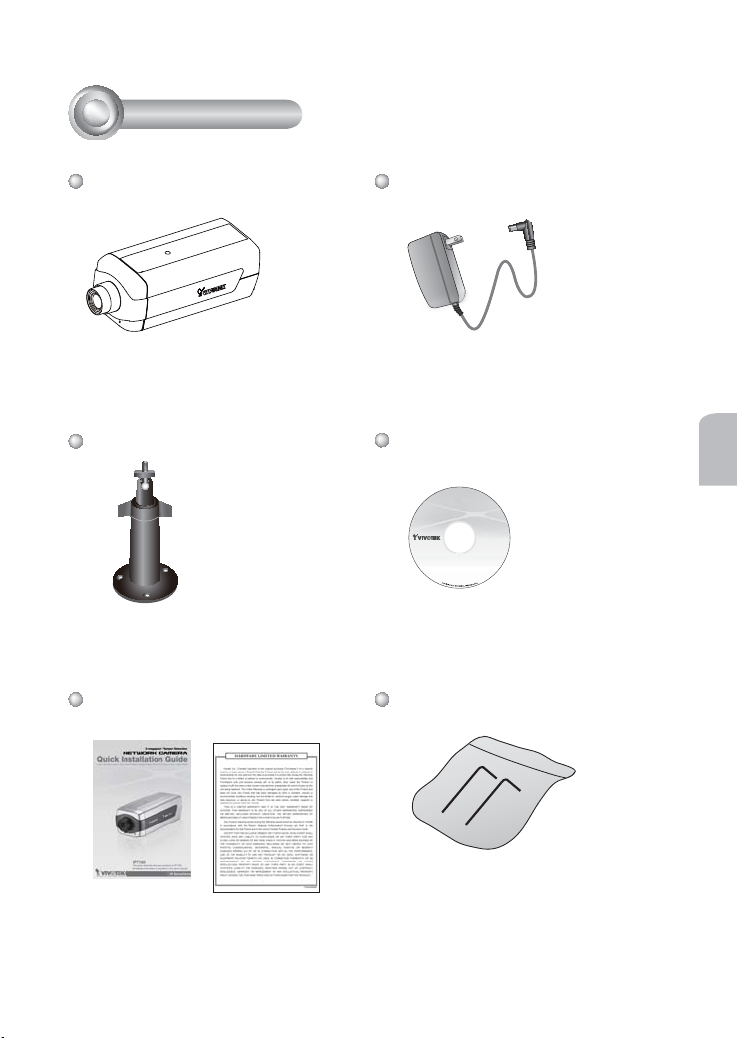

Lieferumfang
1
IP7160
Kameraständer
Schnell-Installationsanleitung /
Garantiekarte
Netzteil
Software-CD
Deutsch
L-Inbusschlüssel
DE - 51

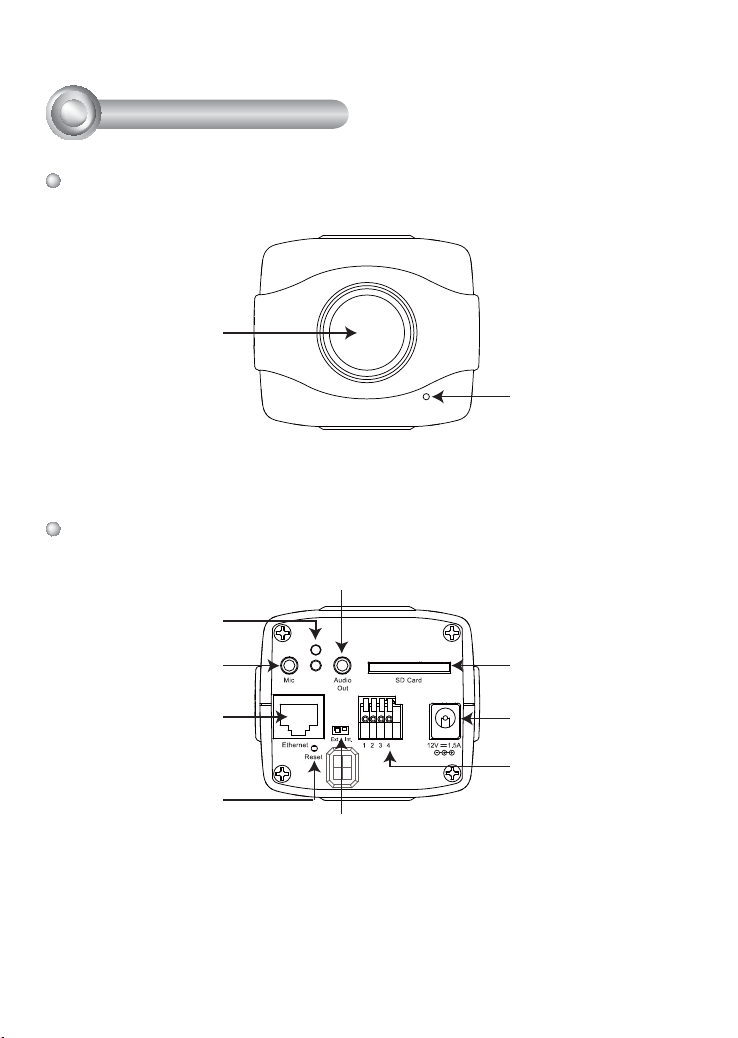

Beschreibung der Teile
2
Vorderseite
Linse
Rückseite
Status LED
Integriertes Mikrofon
Audioausgang
Mikrofoneingang
Ethernet 10/100
RJ45 Anschluss
Rücksetztaste
(versenkt)
SD/SDHC
Kartenschacht
Stromkabelbuchse
Allgemein E/A
Anschlussleiste
Umschalter für externes/internes Mikrofon
DE - 52

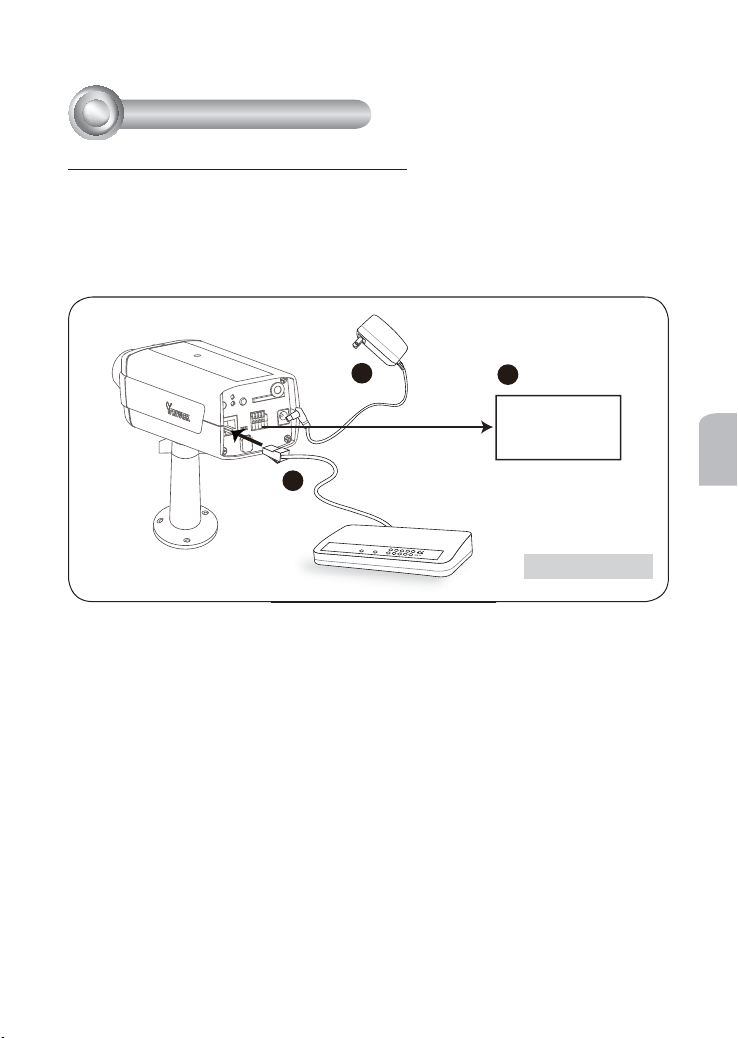

Netzwerkverwendung
3
Allgemeine Verbindung (ohne PoE)
1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie
eine Verbindung mit der Allgemeinen E/A Anschlussleiste her.
2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an.
3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose.
3
2
POWER
LINK
COLLISION
RECEIVE
1
2
PARTITION
3
4
5
1
1: Strom +12V
2: Digitaler Ausgang
3: Digitaler Eingang
4: Erdung
Ethernet-Switch
Deutsch
DE - 53

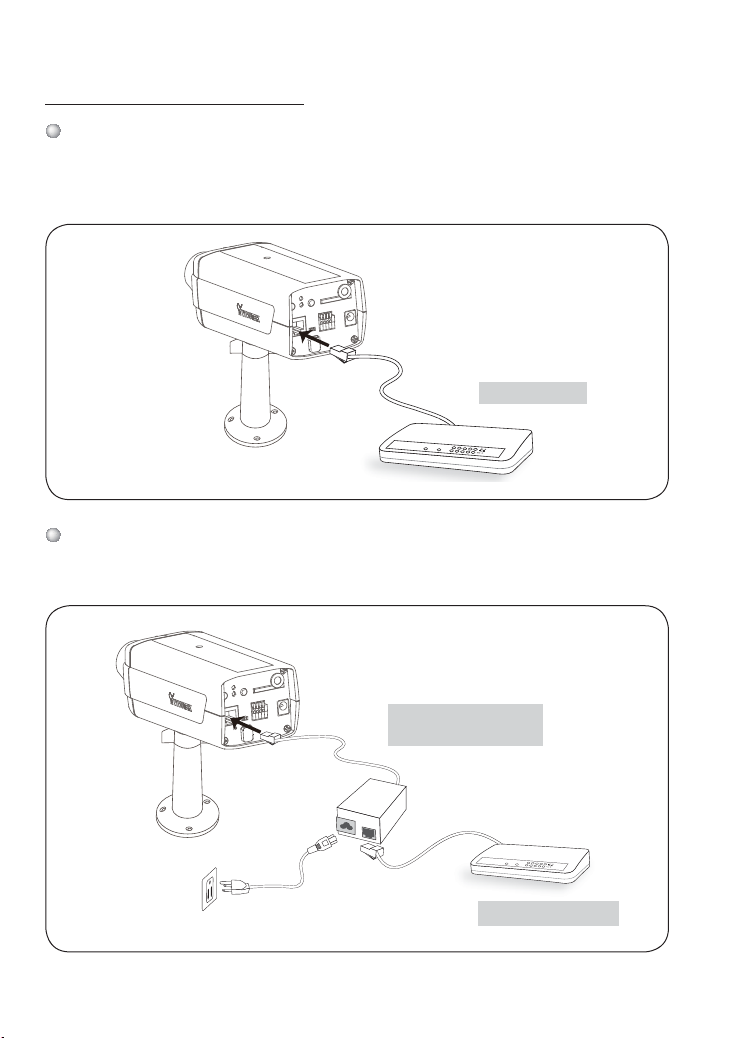

Power over Ethernet (PoE)
Beim Einsatz eines PoE-fähigen Hubs
Ihre Kamera ist PoE-kompatibel, kann also über ein einzelnes Ethernetkabel mit
Daten und Strom versorgt werden. Zum Anschluss der Kamera an einen PoEkompatiblen Hub per Ethernetkabel schauen Sie sich bitte die folgende Illustration an.
PoE Switch
POWER
LINK
COLLISION
RECEIVE
1
2
PARTITION
3
4
5
Beim Einsatz eines nicht PoE-fähigen Hubs
Nutzen Sie einen (optionalen) PoE-Injektor, den Sie zwischen Kamera und einem
nicht PoE-fähigen Hub anschließen.
PoE-Power-Injector
(optional)
LINK
POWER
COLLISION
RECEIVE
1
2
PARTITION
3
4
5
Switch ohne PoE
DE - 54

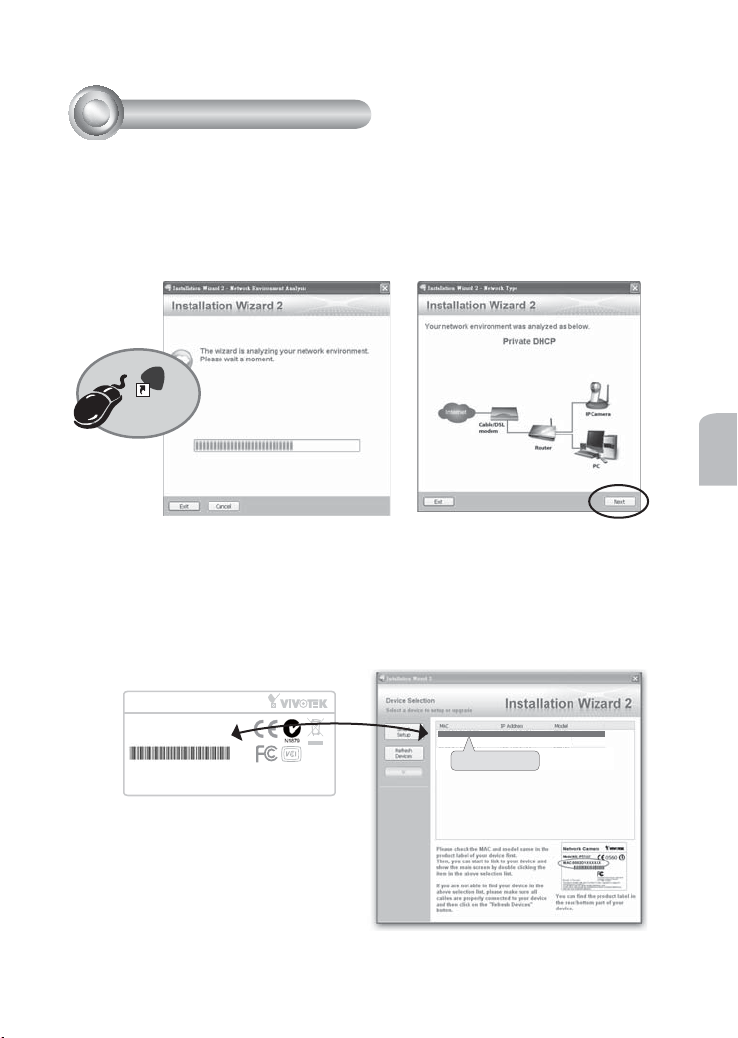

IP-Adresse zuweisen
4
1. Starten Sie den Installationsassistenten („Installation Wizards 2“); Sie fi nden ihn im
Software-Ordner der mitgelieferten CD.
2. Dieses Programm analysiert Ihre aktuelle Netzwerkumgebung. Nach Abschluss der
Analyse klicken Sie zum Fortfahren bitte auf die Weiter-Schaltfl äche.
IW
2
Installation
Wizard 2
3. Das Programm sucht nach VIVOTEK Video-Empfängern, Video-Servern und
Netzwerkkameras im selben LAN.
4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MACAdresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet
Explorer mit der Netzwerkkamera zu verbinden.
Deutsch
Network Camera
Model No: IP7160
MAC:0002D1730202
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1)This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Pat. 6,930,709
RoHS
Made in Taiwan
00-02-D1-73-02-02 192.168.5.151 IP7160
0002D1730202
DE - 55
5

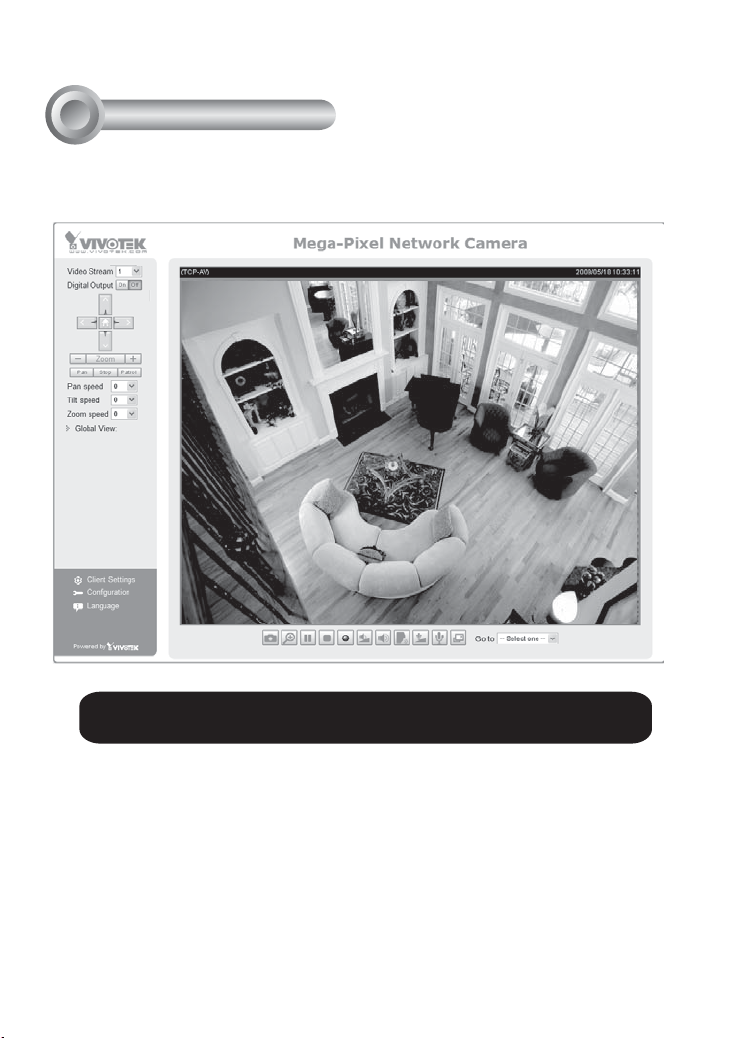

Betriebsfertig
1. Zugriff auf die Netzwerkkamera aus dem Internet.
2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch
Aufnahmeprogramme.
Beachten Sie für das weitere Setup die Benutzeranleitung auf der
Software-CD.
DE - 56
I
S
urve
la
n
s
g
i
de
describesthebascfunctionso
7
0
edobedta
ua
Copyright 2009 VIVOTEK INC. All right reserved.
P/N: 625008400G Ver.1.01
