Velleman DVR8H1 Quick Installation Guide [en, de, es, fr]

DIGITAL 8-CHANNEL MULTIPLEXER QUAD H.264 RECORDER + ETHERNET + USB + VGA

DIGITALE 8-KANAALS MULTIPLEXER QUAD H.264 RECORDER + ETHERNET + USB + VGA

ENREGISTREUR NUMÉRIQUE MULTIPLEXER QUAD H.264 À 8 CANAUX + ETHERNET + USB + VGA

VIDEOGRABADORA DIGITAL MULTIPLEXOR QUAD H.264 DE 8 CANALES + ETHERNET + USB + VGA

DIGITALER 8-KANAL-MULTIPLEXER QUAD H.264 RECORDER + ETHERNET + USB + VGA

QUICK INSTALLATION GUIDE 3 BEKNOPTE INSTALLATIEHANDLEIDING 10 GUIDE D‟INSTALLATION RAPIDE 17 GUÍA RÁPIDA 24 SCHNELLEINSTIEG 31

DVR8H1

FRONT VIEW – VOORZIJDE – VUE FRONTALE

VISTA FRONTAL – VORDERANSICHT

REAR VIEW – ACHTERZIJDE – VUE ARRIÈRE VISTA POSTERIOR –

HINTERANSICHT

HDD not included - Harde schijf

niet meegeleverd - Disque dur

non inclus - Disco duro no

incluido - Festplatte nicht

mitgeliefert

power supply

data bus (SATA)

voeding

databus (SATA)

alimentation

bus de données (SATA)

alimentación

bus de datos (SATA)

Stromversorgung

Datenbus (SATA)

Figure 1

07/03/2013 ©Velleman nv

DVR8H1

Keep the device away from children and unauthorised users.

Risk of electroshock when opening the cover. Touching live wires can cause lifethreatening electroshocks.

Always disconnect mains power when the device is not in use or when servicing or maintenance activities are performed. Handle the power cord by the plug only.

Indoor use only

Keep this device away form rain, moisture, splashing and dripping liquids. Never put object filled with liquid on top.

Keep this device away from dust.

Keep this device away from extreme heat. Make sure the ventilation openings are clear at all times. For sufficient air circulation, leave at least 1” (±2.5 cm) in front of the openings.

Protect this device from shocks and abuse. Avoid brute force when operating the device.

Quick installation guide

1. Introduction

To all residents of the European Union Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, do not install or use it and contact your dealer. Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer will not accept responsibility for any ensuing defects or problems.

NOTICE: This document is a Quick installation guide. For more details, refer to the full user manual which can be found on the included CD-ROM.

Package content:

 1x DVR8H1  1x power adaptor 100-240VAC 50/60Hz to 19VDC/4.06A + power cable  1x mounting bracket for HDD + screws  1x CD-ROM containing the full user manual and CMS software  1x IR remote control

2. Safety Instructions

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.

 Familiarise yourself with the functions of the device before actually using it.  All modifications of the device are forbidden for safety reasons.  Only use the device for its intended purpose. Using the device in an unauthorised way will void the

warranty.

 Damage caused by disregard of certain guidelines in this manual is not covered by the warranty

and the dealer will not accept responsibility for any ensuing defects or problems.

 Do not use this product to violate privacy laws or perform other illegal activities.

07/03/2013 ©Velleman nv

DVR8H1

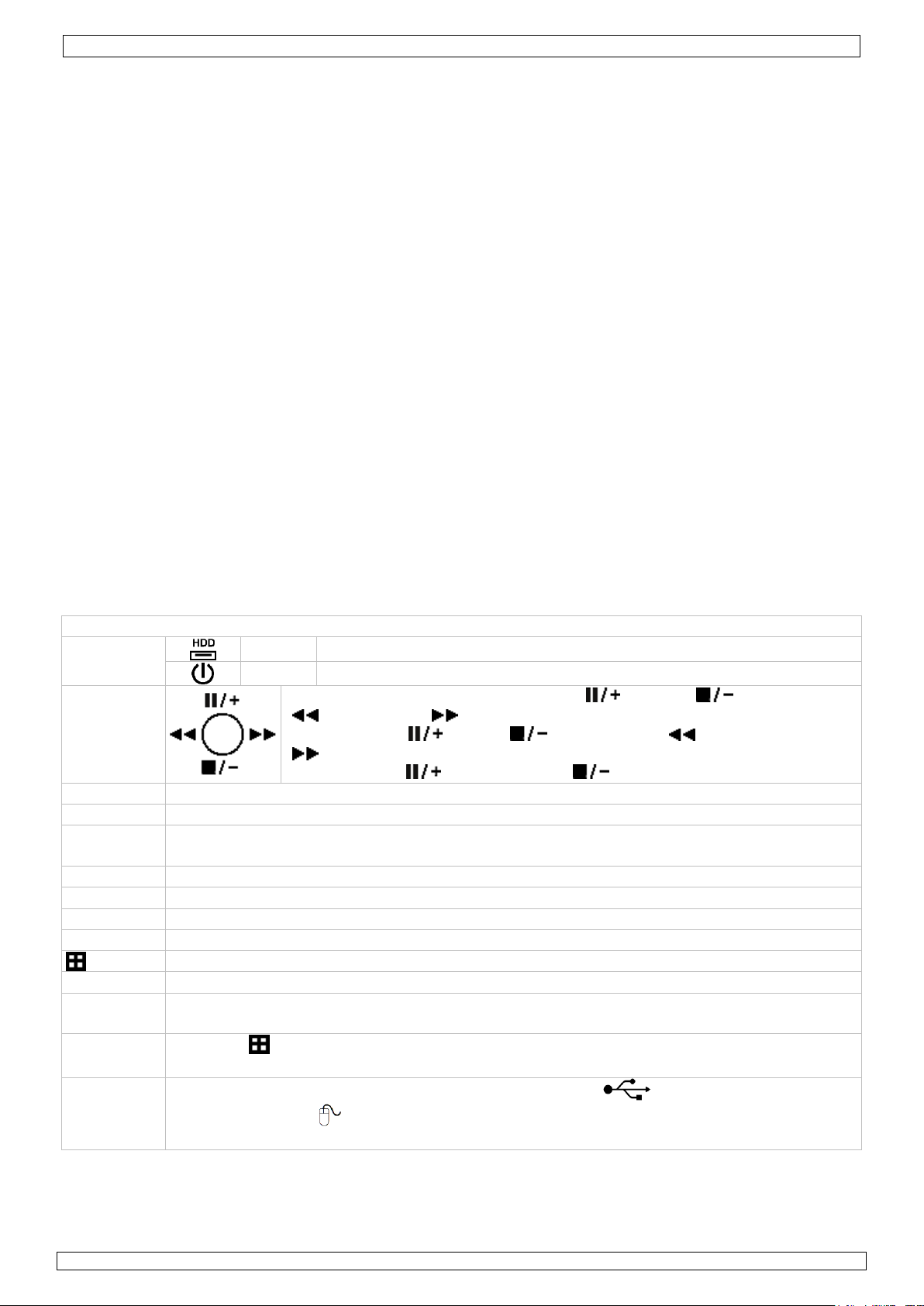

Front panel

LED indications

HDD

reading or recording activities on the hard disk

POWER

DVR power is on

NAVIGATE

Press one of the four positions on the navigate button to move the cursor up ( ), down ( ), left ( ) or right ( ). In play-back mode, press the buttons to play/pause ( ), stop ( ), fast rewind ( ) or fast forward ( ) the play-back file. In setting mode, press the up ( ) or down ( ) button to change the setting in the menu.

Press to enter the main menu.

ENTER

Press to confirm settings

LIST

List the information of the recorded files. QUICK SEARCH / RECORD / MOTION / ALARM / TIMER / FULL LIST

PLAY

Press to play the recorded video.

SLOW

In playback mode, press to play the recorded file slowly.

ZOOM

In live or playback mode, press to enlarge the image of the selected channel.

SEQ

Press to show all screens sequentially in full screen mode. Press again to quit.

Press to show the multiple channel display mode.

1 ~ 8

Press a button to select the corresponding channel.

AUDIO

= SLOW + ZOOM Press SLOW and ZOOM simultaneous to select live or play-back sounds.

P.T.Z.

= SEQ. + Press SEQ. and simultaneous to enter or exit PTZ control mode.

USB port (2x)

Connect a USB flash drive for video backup to the left USB port ( ); connect a USB mouse to the right port ( ).

Note: do not connect two USB flash drives or USB mice at the same time.

4. Features

 H.264 real-time compression format  high resolution recording

o CIF: 352 x 240 pixels @ 240 IPS (NTSC)/ 352 x 288 pixels @ 200 IPS (PAL) o Frame: 704 x 480 pixels with 60 IPS (NTSC)/ 704 x 576 pixels with 50 IPS (PAL)

 Multiplex: allows live display, recording, playback, backup and network operation  backup function: supports USB 2.0 flash drive and network backup  powerful mobile surveillance support on all major platforms including iPad, iPhone, BlackBerry,

Win Mobile, Symbian and Android - Eagle Eyes

 intelligent motion trigger recording

o advanced motion detection o scheduled motion detection recording (with 3 adjustable parameters)

 system auto recovery after power reconnected  supports daylight-saving function  supports manual / timer / motion /alarm recording functions  multi-language OSD: English, French, Dutch, German, Portuguese, Spanish, Czech, Hungarian,

Greek, Chinese and Vietnamese

 user manual: English  quick start manual: English, Dutch, French, Spanish, German  supports SATA HDD  PTZ control: supports PELCO-D protocol  alarm I/O: 4 inputs, 1 output  hard disks in option (not incl.): 500GB (HD500GB/S) or 1TB (HD1TB/S)  IR remote control: DVRRC3 (incl.)  optional monitor (not incl.): MONSCA3, MONSCA4, MONSCA5, MONSCA6  optional router (not incl.): PCRT1

5. Overview

Refer to the illustrations on page 2 of this manual.

07/03/2013 ©Velleman nv

rear panel

LAN port

Connect the DVR to a local network by plugging a network cable into this port.

VGA

connector for video monitor*

AUDIO IN

4 audio input channels to connect four external audio sources e.g. from cameras with audio.

AUDIO OUT

1 audio output to connect to an audio device, e.g. a speaker (mono).

VIDEO IN

8 video input channels to connect 8 external video sources e.g. cameras.

MONITOR

1 video output channel to connect the DVR to the main monitor (composite).

VGA

connect a LCD monitor to this output*

EXTERNAL I/O

use a 9 pin DSUB connector to connect external signals e.g. alarm, PTZ, ...

power switch

19V DC

Power supply input.

DVR8H1

6. Hardware setup

Installing the Hard Disk Drive (HDD) Refer to the illustrations on page 2 of this manual.

 Obtain a suitable HDD (not included), type SATA (Serial Advanced Technology Attachment). The

HDD must be formatted.

 Make sure to unplug the device from the mains before servicing and do not touch any electronic

circuitry to avoid electrostatic discharge.

 Unscrew the 6 screws (1 on either side and 4 on the back) that hold the cover in place.  Lift the cover (back first).  Screw the mounting brackets on the HDD (screws included).

Note: the PCB must be facing upwards when mounting the HDD into the DVR.

 Connect the SATA data cable and power supply to the HDD.  Screw the HDD on the bottom of the DVR housing PCB facing upwards using the included screws.  Close the cover (front first) and secure it with the 6 screws.

Connecting a video monitor

 Obtain a suitable monitor (not included) and connect it to the BNC or VGA video output port on the

back of the DVR.

Connecting the power supply

 Plug the DC output connector of the included power adaptor into the 19VDC power input at the

back of the DVR. WARNING: only use the included adaptor.

 Plug the included power cable into the adaptor input connector and plug the other end into the

mains. Do not switch the DVR on yet.

Connecting a camera

 Obtain up to 8 suitable cameras (not included). Each camera needs its own power supply.  Connect the video output of the camera to either video input at the back of the DVR. The number

next to the input connectors represents the channel number. Connector type is BNC.

Connecting audio  The DVR supports four audio inputs. Connect the audio output of an audio source to an audio

input of the DVR. Make sure to connect the audio channel to the corresponding video channel. Connector type is BNC.

 There is also an audio output connector. Connect an audio device e.g. a speaker to this connector

when desired. Connector type is BNC.

Connecting Local Area Network (LAN)  Connect the DVR to a local network by plugging a network cable into the LAN port at the back of

the DVR. Connector type is 8P8C (RJ45). Setup is done through the OSD.

Connecting a USB mouse  Connect a USB mouse to the right USB input port of the front panel.

07/03/2013 ©Velleman nv

DVR8H1

QUICK START

GENERAL - TIME SETUP

DATE SETUP

DATE INFO - DAYLIGHT

SYSTEM

TOOLS - SYSTEM INFO

EVENT INFORMATION

QUICK SEARCH - EVENT SEARCH - HDD INFO - EVENT LOG

ADVANCED CONFIG

CAMERA – DETECTION – ALERT – NETWORK – SNTP – DISPLAY – RECORD - REMOTE

SCHEDULE SETTING

RECORD - DETECTION

7. Preliminary settings

 Make sure the connected cameras are on and set the power switch at the rear of the device to the

on-position. It takes about 15 to 30 seconds to start up.

Menu overview

 Press the MENU button and enter the password to go into the menu list.

Note: default admin password is “0000” (4 times zero).

 Right-click anywhere on the screen to open the Main menu. Right click again to close.

For more details, refer to the full user manual.

Setting date and time

 Before using the DVR the time and date should be set to get a valid time stamp.  Press the MENU button and enter the admin password to go into the menu list.  Select the QUICK START menu item.  Use the NAVIGATION button to move to the TIME SETUP menu item. Select it to set date and

time.

Note: once recording started, do not change date or time as this will make it very difficult to find back the recorded files. Note: when using the DVR for the first time and the correct time is set, leave it on for at least 48 hours.

Password setting

 Press the MENU button and enter the password to go into the menu list.  Select the SYSTEM menu item.  Go to TOOLS. Select ADMIN PASSWORD (or OPERATOR PASSWORD) and press the ENTER button

to set the password.

Note: an operator can not access the main menu, only the quick menu bar (see below).  Press the cursor up ( ) or down ( ) button to select the value of the first number and press

enter to save and go to the next character, or use the mouse to select the desired value. Repeat this for all four password numbers.

Note: default admin password is “0000” (4 times zero).

Record settings

 Press the MENU button and enter the password to go into the menu list.  Select the QUICK START menu item.  Select the GENERAL menu item using the NAVIGATION button.

07/03/2013 ©Velleman nv

DVR8H1

A system date and time

B general system status

C available HDD capacity

D channel status

live audio channel 1 .. 4 enabled

playback audio channel 1 .. 4 enabled (yellow)

audio channel disabled

timer recording

digital zoom on (yellow) / off

USB mouse connected

LAN connected / Internet connected / no network connection

USB flash drive connected

Hard disk overwrite (default)

key lock on

PTZ mode

sequence mode

motion mode

recording mode

alarm mode

administrator logged on

operator logged on

 Set the image size, image quality and images per second for recording.  Refer to the full user manual on the included CD-ROM for more details.

Audio playback

 Press the SLOW and ZOOM button simultaneously to select the desired audio channel or use the

quick menu bar (see below). The current audio channel is indicated in the status bar.

Switch users

 The DVR can be accessed as administrator ( ) or operator ( ), icons are indicated in the status

bar.

 To switch between users, click on the user icon ( or ) to lock the current session ( ).  Press on the key lock icon ( ) than enter the password of the desired profile.

Video output

 When both a CRT monitor and a VGA screen are connected at the same time, by default, the DVR

will automatically revert to the VGA screen.

 To switch to the other display, go to ADVANCED CONFIG and set the DISPLAY OUTPUT PATH.

Note: the DVR must be reset for the setting to take effect.

 It is also possible to select a display at start-up of the DVR. Press the left key ( ) on the front

panel during start-up to use the CRT monitor; press the right key ( ) during set-up to use the VGA output.

8. Operation

Display

The following image shows the screen layout.

Note that actual screen icons might differ slightly from the ones shown above.

07/03/2013 ©Velleman nv

DVR8H1

Open channel switch panel.

Show playback control panel.

Zoom-in mode (select desired channel first before entering zoom-mode).

Select audio channel (live mode only live channels can be selected).

Enter PTZ mode and show PTZ control panel

progress bar

information

playback control

event search

Quick menu bar Note: only available when USB mouse is connected.

 Move the pointer towards the left of the monitor to open the quick menu bar:

Recording

 Check whether the camera(s) is (are) properly connected and a HDD is present inside the device.  When the auto-recording and pre-alarm functions are enabled, the device will start recording

images.

 Default the recording icon ( ) is shown.  In case the motion or alarm detection is activated and a motion or alarm is detected, the motion

( ) resp. alarm ( ) icon is shown.

 When timed recording is enabled, the timed recording icon ( ) is showed and the timed recording

LED is on.

 Default, the device is in HDD overwrite mode and the icon ( ) is shown.

Play-back

 Make sure the control panel is not locked and press the PLAY button on the control panel or use

the quick menu bar to open the playback control panel:

Note: play-back needs at least 8192 recorded images to work properly (e.g. with IPS=30, the

recording must be at least 273 seconds long).

 The fast forward ( ) and fast rewind ( ) buttons will increase resp. decrease the play-back

speed. Repeatedly pressing the button will increase/decrease speed to 4x, 8x 16x or 32x (max.).

 Press the pause button ( ) to temporary suspend video play-back.  Press the stop button ( ) to return to live monitoring.  Press the SLOW button once to set play-back speed to 1/4

and twice for 1/8th.

 There are four ways to search recorded files: by record list, motion list, alarm list or by timer list.  To search an event, press the LIST button on the front panel (make sure the control panel is not

locked). An overview of the recorded file types (ALARM, MANUAL, MOTION, SYSTEM and FULL LIST) is shown.

 Select the desired list and recording from the list.  Press ENTER to start play-back.

Note: the recorded files can also be searched via the included Video Viewer software.

07/03/2013 ©Velleman nv

9. Technical specifications

video system

PAL

video compression

H.264 (CIF)

video input

8 channels, composite video signal 1Vpp / 75 ohms BNC

video output

composite video signal 1Vpp / 75 ohms BNC VGA – max. 1600 x 1200 pixels

maximum recording rate (PAL)

frame

704 x 576 pixels with 50 IPS (PAL)

CIF

352 x 288 pixels with 200 IPS (PAL)

image quality setting

best - high - normal - basic

hard disk storage

built-in SATA type, support 1x HDD, support HDD capacity over 1TB (HDD not incl)

recording mode

manual / timer / motion / alarm controlled

refresh rate

200 IPS for PAL

audio I/O

4x audio in, 1x audio out (mono)

motion detection area

16 x 12 grids per channel

motion detection sensitivity

1 parameter with 3 sensitivity levels (high, normal, low)

pre-alarm recording

8MB

backup device

USB 2.0 flash drive (for backup and firmware updates)

web transmitting / compression format

H.264

Ethernet

10/100 Base-T, supports network control and LiveView via Ethernet

web interface

supports licensed “video viewer” software / Internet Explorer or

Mozilla Firefox web browser / Quick Time player

network connection

supports TCP/IP, PPPoE, DHCP and DDNS function

digital zoom

2x (live & playback)

key lock

yes

video loss detection

yes

camera title

up to 6 characters

video adjustments

hue / colour / contrast / brightness

date display format

YY/MM/DD, DD/MM/YY, MM/DD/YY, and off

power source

19VDC

power consumption

< 42W

operating temperature

10°C ~ 40°C (50°F ~ 104°F)

system recovery

system auto recovery after power reconnected

dimensions

343 x 59 x 233mm

DVR8H1

Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulted from (incorrect) use of this device. For more info concerning this product, please visit our website www.velleman.eu. The information in this manual is subject to change without prior notice.

No part of this manual or may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.

07/03/2013 ©Velleman nv

DVR8H1

Houd buiten het bereik van kinderen en onbevoegden.

Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke elektroshocks te vermijden.

Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u het niet gebruikt.

Enkel voor gebruik binnenshuis.

Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats geen object gevuld met vloeistof op het toestel.

Bescherm tegen stof.

Bescherm tegen extreme hitte. Zorg dat de verluchtingsopeningen niet verstopt geraken. Voorzie een ruimte van minstens 2,5 cm tussen het toestel en elk ander object.

Bescherm tegen schokken en vermijd brute kracht tijdens de bediening.

Beknopte installatiehandleiding

1. Inleiding

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

OPMERKING: Dit document is een beknopte installatiehandleiding. Raadpleeg de volledige handleiding op de cd-rom voor meer informatie (enkel beschikbaar in het Engels, Frans, Duits en Spaans).

Inhoud:

 1x DVR8H1  1x voedingsadapter 100-240 VAC~50/60 Hz naar 19 VDC 4,06 A + voedingskabel  1x montagebeugel voor harde schijf + schroeven  1x cd-rom met volledige handleiding en CMS-software  1x IR afstandsbediening

2. Veiligheidsinstructies

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan de handleiding.

 Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.  Om veiligheidsredenen mag u geen wijzigingen aanbrengen.  Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de

garantie.

 De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding

en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

 Leef bij gebruik van dit toestel de wetgeving betreffende de privacy na.

DVR8H1

Frontpaneel

Leds HDD

De harde schijf leest of neemt data op.

POWER

De DVR is ingeschakeld.

NAVIGATIE

Druk op een van de toetsen om de cursor te verplaatsen: omhoog ( ), omlaag ( ), links ( ) of rechts ( ). Druk tijdens het afspelen op om het bestand af te spelen/te pauzeren, op om het bestand te stoppen, op om het bestand terug te spoelen of op om het bestand verder te spoelen. Druk tijdens het instellen op of om de instellingen te wijzigen.

Druk op MENU om het menu weer te geven.

ENTER

Druk op ENTER om te bevestigen.

LIST

Lijst van de opnamebestanden. QUICK SEARCH / RECORD / MOTION / ALARM / TIMER / FULL LIST

PLAY

Druk op PLAY om de opname af te spelen.

SLOW

Druk op SLOW om het afgespeelde bestand traag af te spelen.

ZOOM

Druk op ZOOM om het beeld in het geselecteerde kanaal te vergroten.

SEQ

Druk op SEQ om alle kanalen achtereenvolgens op het volledige scherm weer te geven. Druk opnieuw om de functie te verlaten.

Druk op om de meerkanaals display weer te geven.

1 ~ 8

Druk op een cijfertoets om het desbetreffende kanaal te selecteren.

AUDIO

= SLOW + ZOOM Druk gelijktijdig op SLOW en ZOOM om de geluidsopties te selecteren.

P.T.Z.

= SEQ. + Druk gelijktijdig op SEQ. en om de PTZ-functie in of uit te schakelen.

USB-poort (2x)

Sluit een USB flashdrive aan op de linkse USB-poort ( ) voor back-upopnames. Sluit een USB-muis aan op de rechtse USB-poort ( ).

Opmerking: Sluit geen twee flashdrives of muizen aan op de USB-poorten.

4. Eigenschappen

 compressieformaat H.264 real-time  hogeresolutieopname

o CIF: 352 x 240 pixels @ 240 beelden per seconde (NTSC)/ 352 x 288 pixels @ 200 beelden

per seconde (PAL)

o Frame: 704 x 480 pixels @ 60 beelden per seconde (NTSC)/ 704 x 576 pixels @ 50 beelden

per seconde (PAL)

 Multiplex: live weergave, opname, playback, back-up en bediening via netwerk  back-upfunctie: ondersteunt back-up via USB 2.0 flash drive en netwerk  bewaking op afstand via iPad, iPhone, BlackBerry, Win Mobile, Symbian en Android - Eagle Eyes

software

 opname door bewegingswaarneming

o geavanceerde opname door bewegingswaarneming o opname door bewegingswaarneming met geprogrammeerde starttijd (1 instelbare parameter)

 automatisch herstel van het systeem nadat de voeding opnieuw is aangesloten  overschakeling naar zomer- of wintertijd  opnamemodi: manueel / timer / beweging / alarm / op afstand  meertalige OSD: Engels, Frans, Nederlands, Duits, Portugees, Spaans, Tsjechisch, Hongaars,

Grieks, Chinees en Vietnamees

 handleiding: enkel beschikbaar in het Engels  gids voor een snelle start: Engels, Nederlands, Frans, Spaans, Duits  ondersteunt SATA harde schijven  PTZ-besturing: ondersteunt PELCO-D protocol  alarmin-/uitgang: 4 ingangen/1 uitgang  harde schijven in optie (niet meegelev.): 500GB (HD500GB/S) of 1TB (HD1TB/S)  IR afstandsbediening: DVRRC3 (meegelev.)  optionele monitor (niet meegelev.): MONSCA3, MONSCA4, MONSCA5, MONSCA6  optionele router (niet meegelev.): PCRT1

5. Omschrijving

Raadpleeg de figuren op pagina 2 van deze handleiding.

DVR8H1

Achterpaneel

LAN-poort

Aansluiting voor een LAN-netwerk.

VGA

Aansluiting voor videomonitor*

AUDIO IN

4 audio-ingangen voor 4 externe audiobronnen, bv. camera met audio.

AUDIO OUT

1 audio-uitgang naar een audiotoestel, bv. luidspreker (mono).

VIDEO IN

8 video-ingangen voor 8 externe videobronnen, bv. camera‟s.

MONITOR

1 video-uitgang naar de hoofdmonitor (composiet).

VGA

Sluit uw lcd-monitor aan via deze aansluiting*

EXTERNAL I/O

Sluit een extern signaal aan, zoals een alarm of PTZ-camera, via een 9-pin DSUBstekker.

Voedingsschakelaar.

DC 19V

Voedingsingang.

6. Installatie van de hardware

Installatie van de harde schijf (HDD) Raadpleeg de figuren op pagina 2 van deze handleiding.

 Deze DVR is geschikt voor gebruik met een compatibele HDD (niet meegeleverd), type SATA

(Serial Advanced Technology Attachment). Formatteer eerst de HDD schijf indien nodig.

 Ontkoppel eerst de DVR van het lichtnet. Raak het elektronische circuit niet aan om elektrocutie te

vermijden.

 Draai de 6 schroeven los (1 aan elke zijde en 4 achteraan).  Open de DVR.  Bevestig de montagebeugels op de HDD met de meegeleverde schoreven.

Opmerking: Installeer de HDD met de printplaat naar boven gericht in de DVR.

 Sluit de SATA datakabel en de voedingskabel aan op de HDD.  Schroef de HDD onderaan de DVR vast met de meegeleverde schroeven.  Sluit de DVR en draai de 6 schroeven vast.

Aansluiting van een videomonitor

 Sluit een compatibele monitor (niet meegeleverd) aan op de BNC of VGA video-uitgang achteraan

uw DVR.

Aansluiting van de voedingsadapter

 Steek de DC-stekker van de adapter in de 19 VDC-ingang achteraan de DVR.

WAARSCHUWING: Gebruik enkel de meegeleverde voedingsadapter.

 Koppel de voedingskabel aan de adapter en koppel de adapter vervolgens aan het lichtnet.

Schakel de DVR nog niet in.

Aansluiting van een camera  Deze DVR is geschikt voor gebruik met 8 compatibele camera‟s (niet meegeleverd). Elke

aangesloten camera heeft een eigen voeding nodig.

 Sluit de video-uitgang van de camera aan op de BNC video-ingang achteraan de DVR. Het nummer

naast de aansluiting duidt op het kanaalnummer.

Audioaansluiting  De DVR heeft vier audio-ingangen. Sluit de audio-uitgang van de audiobron aan de audio-ingang

van de DVR. Zorg ervoor dat u het audiokanaal aansluit op het correcte videokanaal. Gebruik hiervoor een stekker van het type BNC.

 De DVR heeft ook een BNC audio-uitgang naar een extern audiotoestel, bv. een luidspreker. Aansluiting aan een LAN-netwerk

 Sluit de DVR via een netwerkkabel aan op een LAN-netwerk. Gebruik hiervoor een stekker van het

type 8P8C (RJ45). De instellingen gebeuren via het instelmenu.

Aansluiting van een USB-muis  Sluit de USB-muis aan op de rechter USB-ingang op het frontpaneel.

DVR8H1

QUICK START

GENERAL - TIME SETUP

DATE SETUP

DATE INFO - DAYLIGHT

SYSTEM

TOOLS - SYSTEM INFO

EVENT INFORMATION

QUICK SEARCH - EVENT SEARCH - HDD INFO - EVENT LOG

ADVANCED CONFIG

CAMERA – DETECTION – ALERT – NETWORK – SNTP – DISPLAY – RECORD - REMOTE

SCHEDULE SETTING

RECORD - DETECTION

7. Basisinstellingen

 Schakel de DVR en de aangesloten camera‟s in. De opstarttijd duurt 10 à 15 seconden.

Menuoverzicht

 Druk op MENU en geef het paswoord in om het menu weer te geven.

Opmerking: Het standaard paswoord is 0000 (4x nul).

 Klik met de rechtermuisknop in het scherm om het hoofdmenu weer te geven. Klik opnieuw met

de rechtermuisknop om het menu te sluiten.

Raadpleeg de uitgebreide handleiding voor meer details.

Instellen van het uur en de datum

 Stel voor het eerste gebruik de datum en het uur in.  Druk op MENU en geef het administratorpaswoord in om het menu weer te geven.  Selecteer QUICK START.  Verplaats met de navigatietoetsen de cursor naar het submenu TIME SETUP.

Opmerking: Het is aan te raden de ingestelde datum en het uur niet meer te wijzigen eens een opname is gestart.

Opmerking: Laat een pas ingestelde DVR gedurende 48 uur ingeschakeld.

Instellen van een paswoord

 Druk op MENU en geef het paswoord in om het menu weer te geven.  Selecteer het submenu SYSTEM.  Ga naar TOOLS. Selecteer ADMIN PASSWORD (of OPERATOR PASSWORD) en druk op ENTER.

Opmerking: Een gewone gebruiker heeft geen toegang tot het hoofdmenu, enkel tot de

menubalk (zie hieronder).

 Stel het nieuwe paswoord in met de toetsen of , en bevestig met ENTER. U kunt de

gewenste digit ook met de muis selecteren. Herhaal voor de resterende digits.

Opmerking: Het standaard paswoord is 0000 (4x nul).

Instellen van de opnamefunctie

 Druk op MENU en geef het paswoord in om het menu weer te geven.  Selecteer het submenu QUICK START.  Selecteer het submenu GENERAL met de navigatietoetsen.  Stel beeldgrootte, beeldkwaliteit en aantal beelden per seconde in.  Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor meer details.

+ 28 hidden pages

Velleman DVR8H1 Quick Installation Guide [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

DVR8H1

Quick installation guide

1. Introduction

2. Safety Instructions

3. General Guidelines

4. Features

5. Overview

6. Hardware setup

7. Preliminary settings

8. Operation

9. Technical specifications

Beknopte installatiehandleiding

1. Inleiding

2. Veiligheidsinstructies

3. Algemene richtlijnen

4. Eigenschappen

5. Omschrijving

6. Installatie van de hardware

7. Basisinstellingen
