Page 1

DVM852

DIGITAL MULTIMETER - 1999 COUNTS

DIGITALE MULTIMETER - 1999 COUNTS

MULTIMÈTRE NUMÉRIQUE - 1999 POINTS

MULTÍMETRO DIGITAL - 1999 CUENTAS

DIGITAL-MULTIMETER - 1999 ZÄHLUNGEN

MULTIMETR CYFROWY - WARTOŚCI DO 1999

MULTÍMETRO DIGITAL - CONTAGEM ATÉ 1999

CAT. III 600 V

USER MANUAL 3 HANDLEIDING 14 MODE D'EMPLOI 25 MANUAL DEL USUARIO 36 BEDIENUNGSANLEITUNG 47 INSTRUKCJA OBSŁUGI 59 MANUAL DO UTILIZADOR 71

Page 2

DVM852

V. 01 – 29/03/2016 2 ©Velleman nv

Page 3

DVM852

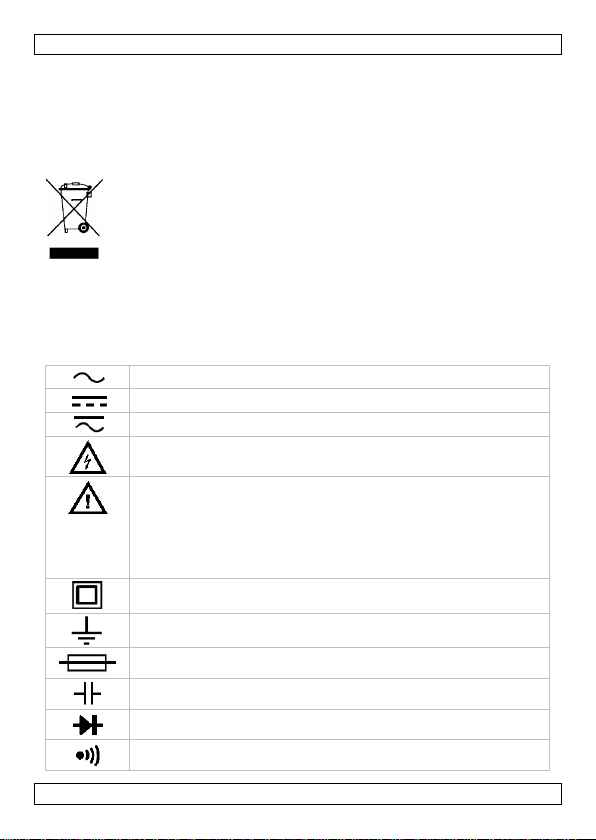

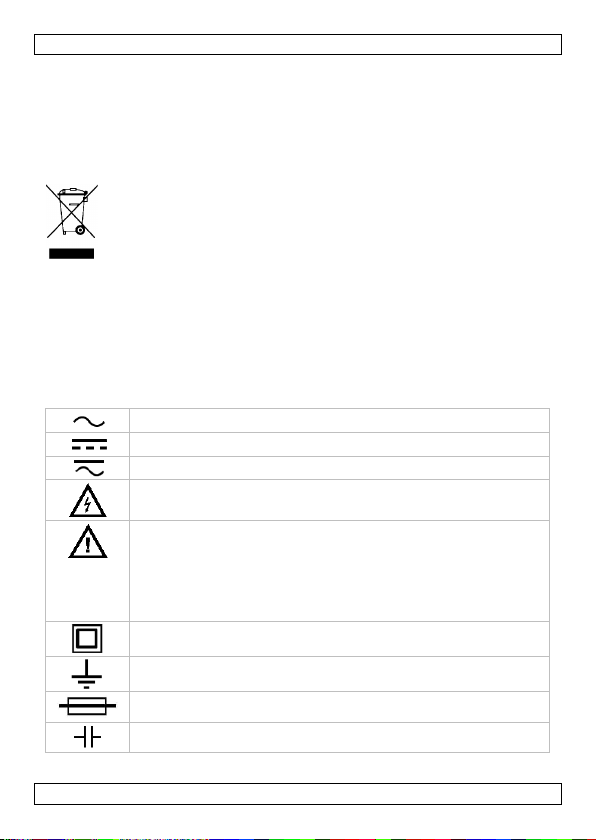

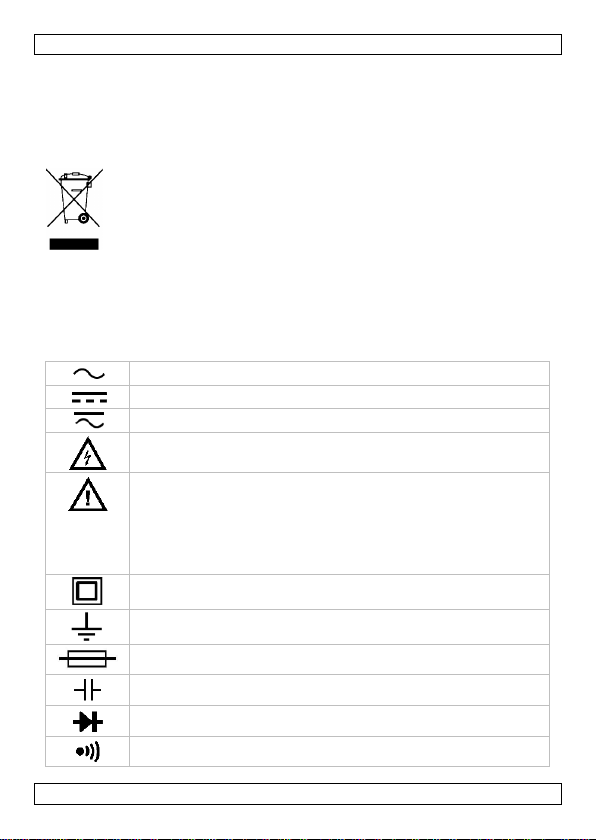

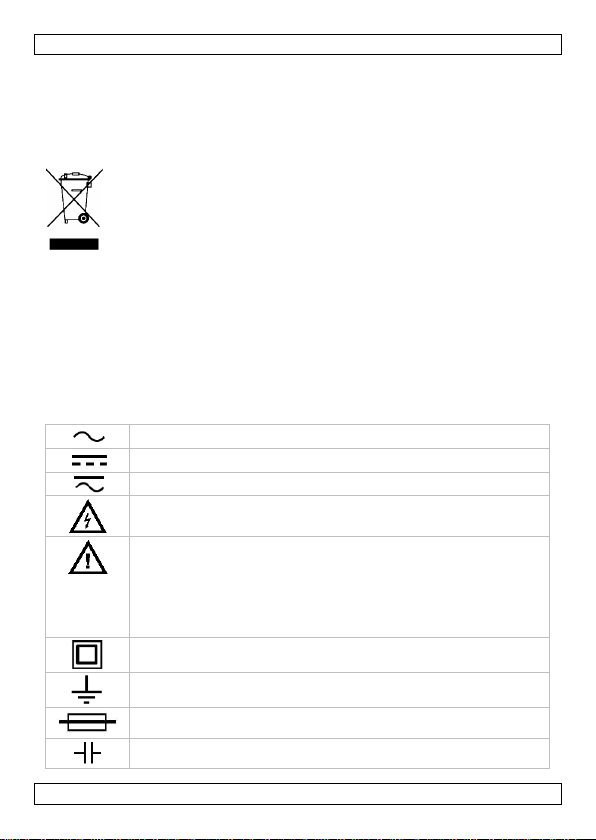

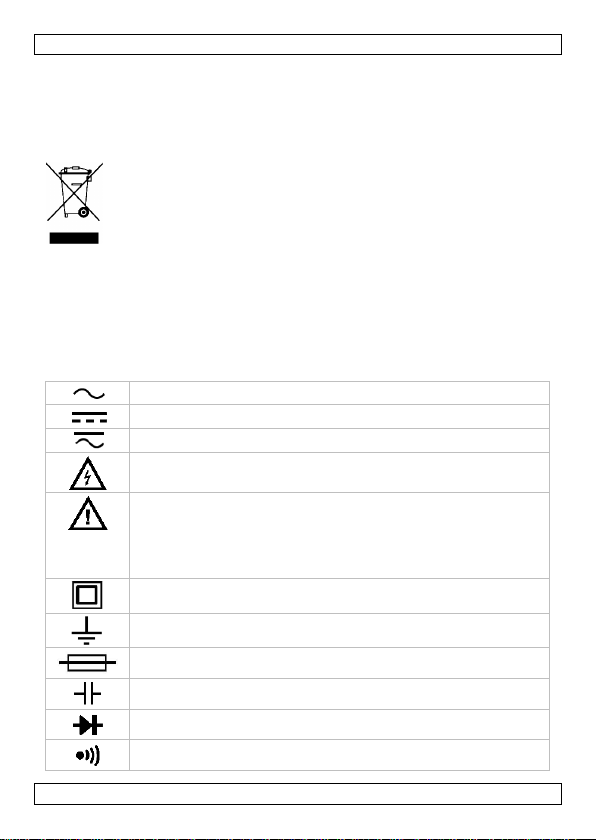

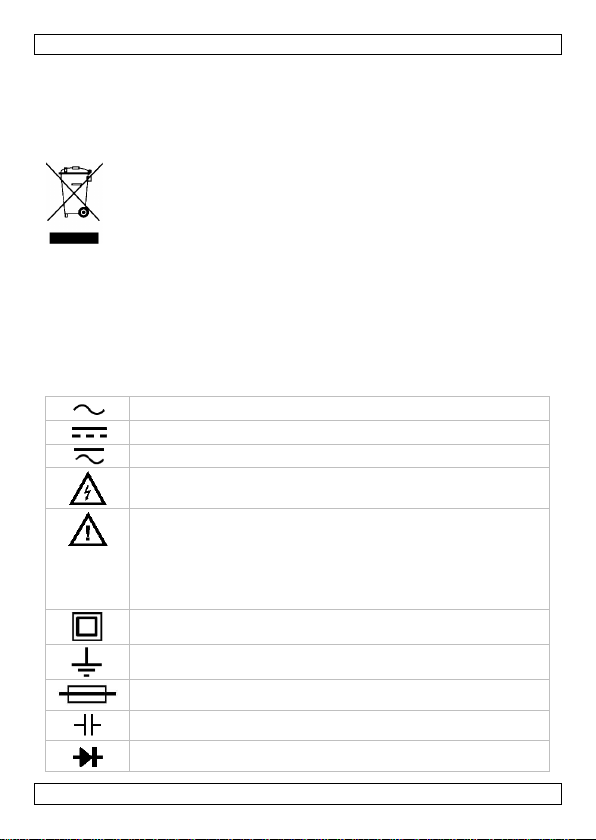

AC (Alternating Current)

DC (Direct Current)

Both AC and DC

Risk of Electric shock. A potentially hazardous voltage is possible.

Caution: risk of danger, refer to the user manual for safety information. Warning: a hazardous condition or action that may result in injury or death Caution: condition or action that may result in damage to the meter or equipment under test

Double insulation (class 2-protection)

Earth

Fuse

Capacitor

Diode

Continuity

USER MANUAL

1. Introduction

To all residents of the European Union Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, do not install or use it and contact your dealer.

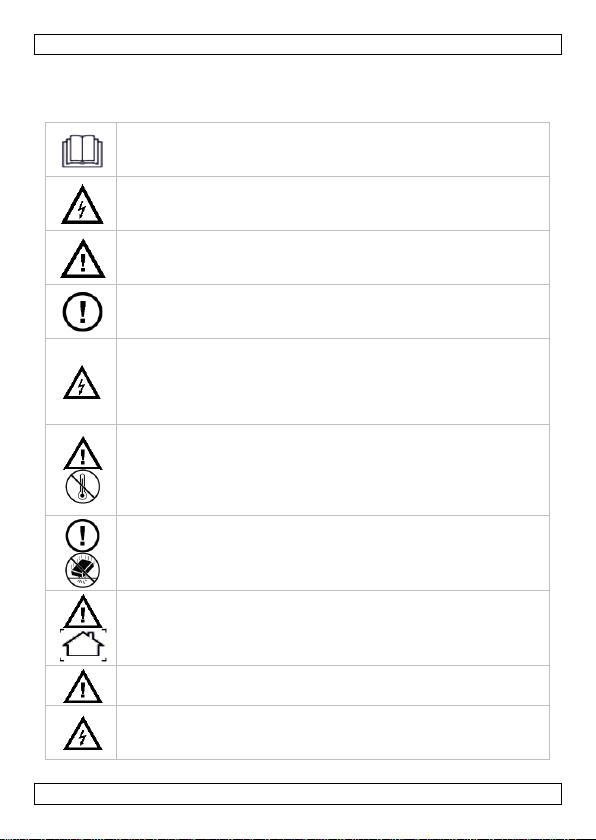

2. Used Symbols

V. 01 – 29/03/2016 3 ©Velleman nv

Page 4

DVM852

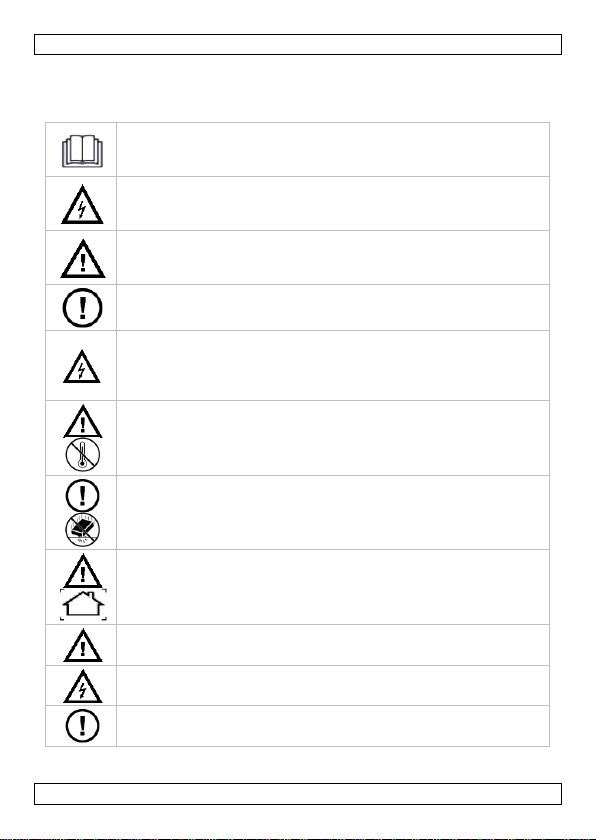

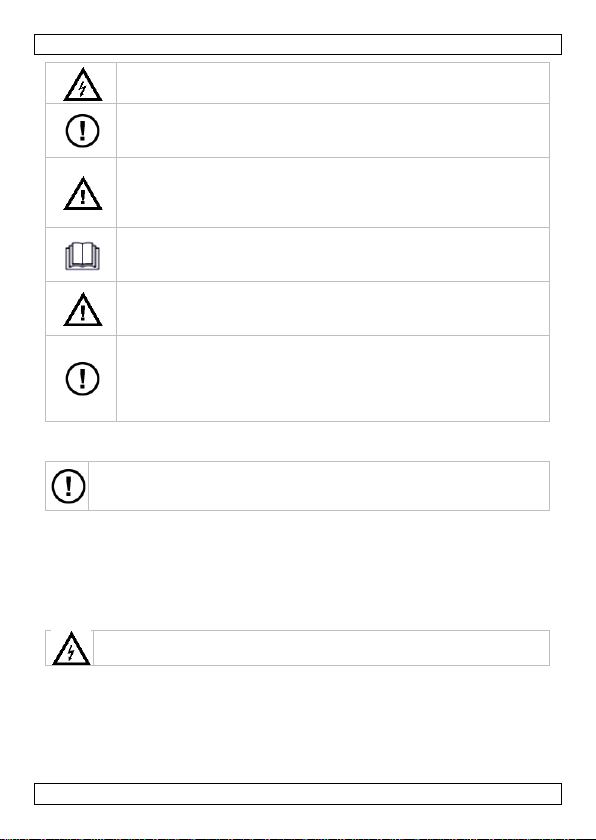

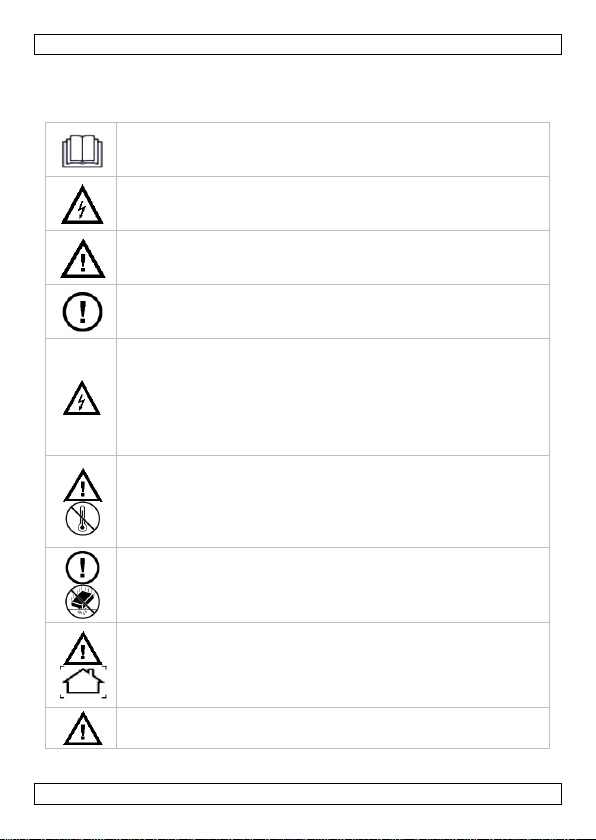

This symbol indicates: Read instructions

Not reading the instructions and manual can lead to damage, injury or death.

This symbol indicates: Danger A hazardous condition or action that may result in injury or death

This symbol indicates: Risk of danger/damage

Risk of a hazardous condition or action that may result in damage, injury or death

This symbol indicates: Attention; important information

Ignoring this information can lead to hazardous situations.

WARNING: To avoid electrical shock always disconnect the test leads prior to opening the housing. To prevent fire hazards, only use fuses with the same ratings as specified in this manual. Remark: refer to the warning on the battery compartment

Avoid cold, heat and large temperature fluctuations. When the unit is moved from a cold to a warm location, leave it switched off until it has reached room temperature. This to avoid condensation and measuring errors.

Protect this device from shocks and abuse. Avoid brute force when operating.

Pollution degree 2-device. For indoor use only. Keep this device away from rain, moisture, splashing and dripping liquids. Not for industrial use. Refer to §8 Pollution degree.

Keep the device away from children and unauthorised users.

Risk of electric shock during operation. Be very careful when measuring live circuits.

There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or spare parts.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.

V. 01 – 29/03/2016 4 ©Velleman nv

Page 5

DVM852

This is an installation category CAT III measuring instrument. Never use this equipment in a CAT IV

environment. Refer to §7 Overvoltage/installation category.

Read this addendum and the manual thoroughly. Familiarise yourself with the functions of the device before actually using it.

All modifications of the device are forbidden for safety reasons. Damage caused by user modifications to the device is not covered by the warranty.

Only use the device for its intended purpose. Using the device in an unauthorized way will void the warranty. Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer will not accept responsibility for any ensuing defects or problems.

There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or spare parts.

Risk of electric shock during operation. Be very careful when measuring live circuits.

4. Maintenance

Before performing any maintenance activities, disconnect the test leads from the jacks. For instructions on replacing battery or fuse, refer to §11 Battery and fuse replacement. Do not apply abrasives or solvents to the meter. Use a damp cloth and mild detergent for cleaning purposes.

5. During Use

 Never exceed the limit value for protection. This limit value is listed

separately in the specifications for each range of measurement.

 Do not touch unused terminals when the meter is linked to a circuit

which is being tested.

 Never use the meter with CAT III installations when measuring voltages

that might exceed the safety margin of 600 V above earth ground.

 Set the range selector at its highest position if the intensity of the

charge to be measured is unknown beforehand.

 Disconnect the test leads from the tested circuit before rotating the

range selector in order to change functions.

 When carrying out measurements on a TV set or switching power

circuits, always remember that the meter may be damaged by any high amplitude voltage pulses at test points.

V. 01 – 29/03/2016 5 ©Velleman nv

Page 6

DVM852

CAT I

A CAT I-rated meter is suitable for measurements on protected electronic circuits that are not directly connected to mains power, e.g. electronics circuits, control signals…

 Always be careful when working with voltages above 60 VDC or 30 VAC

rms. Keep your fingers behind the probe barriers at all times during measurement.

 Never perform resistance, diode or continuity measurements on live

circuits. Make sure all capacitors in the circuit are depleted.

6. General Description

The DVM852 is a battery-operated, hand-held 3 ½ digital multi-meter for measuring DC and AC voltages, DC current and resistance. It also offers the possibility of executing continuity tests and of testing diodes and transistors. The back light is optional.

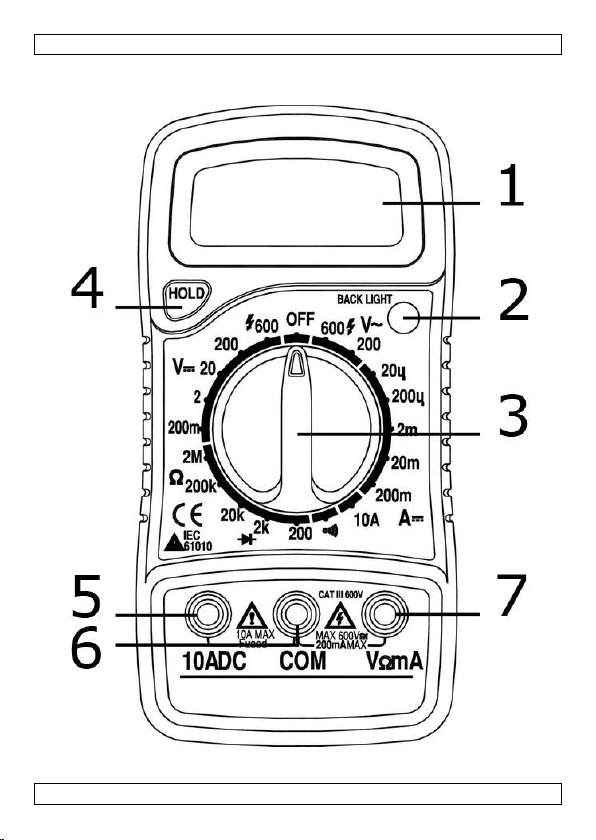

Refer to the illustration on page 2 of this manual:

1. Display

3 ½ digits, 7 segments, LCD: 15 mm high

2. Back light

When this button is pushed, the backlight will illuminate your display for approximately 5 seconds.

3. Rotary switch

This switch is used to select functions and desired ranges as well as to turn the meter on/off.

4. Hold button

Upon pushing this button, the display will retain the last reading and the " "-symbol will remain on the LCD until the button is pushed

again.

5. "10A" jack

Insert the red test lead in this connector in order to measure a max. current of 10 A.

6. "COM" jack

Insert the black (negative) test lead.

7. "VmA" jack

Insert the red (positive) test lead in this connector to measure voltage, resistance and current (except 10 A).

7. Overvoltage/Installation Category

DMMs are categorized depending on the risk and severity of transient overvoltage that might occur at the point of test. Transients are short-lived bursts of energy induced in a system, e.g. caused by lightning strike on a power line. The existing categories according EN 61010-1 are:

V. 01 – 29/03/2016 6 ©Velleman nv

Page 7

DVM852

CAT II

A CAT II-rated meter is suitable for measurements in CAT Ienvironments and mono-phase appliances that are connected to the mains by means of a plug and circuits in a normal domestic environment, provided that the circuit is at least 10 m apart from a CAT III- or 20 m apart from a CAT IV-environment. E.g. household appliances, portable tools…

CAT III

A CAT III-rated meter is suitable for measurements in CAT I- and CAT II-environments, as well as for measurements on (fixed) monoor poly-phased appliances which are at least 10 m apart from of a CAT IV-environment, and for measurements in or on distribution level equipment (fuse boxes, lighting circuits, electric ovens).

CAT IV

A CAT IV-rated meter is suitable for measuring in CAT I-, CAT IIand CAT III-environments as well as on the primary supply level. Note that for all measurements on equipment for which the supply cables run outdoors (either overhead or underground) a CAT IV meter must be used.

This device is only suitable for measurements up to 600 V in CAT III

Pollution degree 1

No pollution or only dry, nonconductive pollution occurs. The pollution has no influence. (only to be found in hermetically sealed enclosures)

Pollution degree 2

Only nonconductive pollution occurs. Occasionally, temporary conductivity caused by condensation is to be expected.(home and office environments fall under this category)

Warning: This device was designed in accordance with EN 61010-1 installation category CAT III 600 V. This implies that certain restrictions in use apply that are related to voltages and voltage peaks which can occur within the environment of use. Refer to the table above.

8. Pollution Degree

IEC 61010-1 specifies different types of pollution environments, for which different protective measures are necessary to ensure safety. Harsher environments require more protection, and the protection against the pollution which is to be found in a certain environment depends mainly on the insulation and the enclosure properties. The pollution degree rating of the DVM indicates in which environment the device may be used.

V. 01 – 29/03/2016 7 ©Velleman nv

Page 8

DVM852

Pollution degree 3

Conductive pollution occurs, or dry nonconductive pollution occurs that becomes conductive due to condensation that is to be expected. (industrial environments and environments exposed to outside air - but not in contact with precipitation)

Pollution degree 4

The pollution generates persistent conductivity caused by conductive dust or by rain or snow. (exposed outdoor environments and environments where high humidity levels or high concentrations of fine particles occur)

This device is only suitable for measurements in Pollution degree class 2 environments.

Warning: This device was designed in accordance with EN 61010-1 pollution degree 2. This implies that certain restrictions in use apply that

are related to pollution which can occur within the environment of use. Refer to the table above.

9. Specifications

This device is not calibrated when purchased! Regulations concerning environment of use: Use this meter only for measurements in CAT I, CAT II and CAT III environments (see §7) Use this meter only in a pollution degree 2 environment (see §8) Ideal working conditions include: temperature: 18 °C to 28 °C (64 °F to 82 °F) relative humidity: max. 80 % altitude: max. 2000 m (6560 ft)

voltage ........................................................................... 600 V

fuse protection ................................. F250 mA/600 V, F10 A/600 V

power supply .................................... 1 x 9 V 6F22 alkaline battery

display ............................................................ LCD, 1999 counts

display dimensions ................................................... 45 x 18 mm

sampling rate................................................................ 2-3/sec.

measuring method .................. dual-slope integration A/D converter

over-range .......................................................................... “1”

continuity buzzer .................................................................. yes

transistor test ...................................................................... yes

diode test ............................................................................ yes

low-battery indication ........................................................... yes

V. 01 – 29/03/2016 8 ©Velleman nv

Page 9

DVM852

Do not measure circuits that may contain voltages

> 600 V

range

resolution

accuracy

200 mV

0.1 mV

± (0.5 % rdg + 2 digits)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % rdg + 2 digits)

Do not measure circuits that may contain voltages

> 600 V

range

resolution

accuracy

200 V

100 mV

± (1.2 % rdg + 10 digits)

600 V

1 V

ranging mode ................................................................ manual

ranges ................................................................................. 19

data hold ............................................................................ yes

backlight ............................................................................. yes

auto power-off ...................................................................... no

dimensions ..................................................... 68 x 138 x 30 mm

weight (with battery) ..................................................... ± 170 g

storage temperature ............................................ -10 °C to 50 °C

test lead probe (incl.) ..................... CAT III 600 V, 10 A; L = 80 cm

9.1 DC VOLTAGE

Overload protection: 250 V rms for 200 mV range; 600 V DC or AC rms for all other ranges

9.2 AC VOLTAGE

Average sensing, calibrated to rms of sine wave Frequency range: 40-400 Hz Overload protection: 600 V DC or AC rms

V. 01 – 29/03/2016 9 ©Velleman nv

Page 10

DVM852

Do not measure circuits that may contain voltages

> 600 V

range

resolution

accuracy

20 µA

0.01 µA

± (1.0 % rdg + 2 digits)

200 µA

0.1 µA

2000 µA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.5 % rdg + 2 digits)

10 A

10 mA

± (3.0 % rdg + 2 digits)

Do not conduct resistance measurements on live

circuits

range

resolution

accuracy

200 Ω

0.1 Ω

± (0.8 % rdg + 3 digits)

2000 Ω

1 Ω

± (0.8 % rdg + 2 digits)

20k Ω

10 Ω

200k Ω

100 Ω

2000k Ω

1k Ω

± (1.0 % rdg + 2 digits)

Do not conduct diode or continuity measurements on

live circuits

range

description

if continuity exists (less than 40 ), built-in buzzer will

sound

displays the diode's approx. forward voltage drop

9.3 DC CURRENT

Overload protection: F250 mV/600 V, F10 A/600 V fuse Note: 10 A up to 15 seconds every 10 minutes

9.4 RESISTANCE

Overload protection: F250 mV/600 V fuse Maximum open-circuit voltage: 3.2 V

9.5 DIODE AND CONTINUITY

V. 01 – 29/03/2016 10 ©Velleman nv

Page 11

DVM852

Do not measure circuits that may contain voltages > 600 V

Use extreme caution when measuring voltages higher than 60 VDC or 30 VAC rms. Always place your fingers behind the protective edges of the test probes while measuring!

Do not measure circuits that may contain voltages > 600 V

Use extreme caution when measuring voltages higher than 60 VDC or 30 VAC rms. Always place your fingers behind the protective edges of the test probes while measuring!

10. Voltage Measurement

10.1 DC VOLTAGE MEASUREMENT

1. Connect the red test lead to the "VmA" jack and the black lead to the

"COM" jack.

2. Set the rotary switch in the desired V position. If the voltage to be

measured is unknown beforehand, you should set the range switch in the highest range position and then reduce gradually until the ideal resolution is obtained.

3. Connect the test leads to the source being measured.

4. Read the voltage value on the LCD display along with the polarity of

the red lead connection.

10.2 AC VOLTAGE MEASUREMENT

1. Connect the red test lead to the "VmA" jack and the black test lead to

the "COM" jack.

2. Set the rotary switch in the appropriate V~ position.

3. Connect the test leads to the source to be measured.

4. Read the voltage value on the LCD display.

11. Current Measurement

1. Connect the red test lead to the "VmA" jack and the black test lead to

the "COM" jack (switch the red lead to the "10A" jack for measurements between 200 mA and 10 A).

2. Set the rotary switch (DCA) in the desired position.

3. Open the circuit in which the current is to be measured and connect

the test leads to the circuit IN SERIES.

V. 01 – 29/03/2016 11 ©Velleman nv

Page 12

DVM852

Do not conduct resistance measurements on live circuits. Make sure all capacitors in the circuit are depleted.

Do not conduct diode or continuity measurements on live circuits. Make sure all capacitors in the circuit are depleted.

WARNING: To avoid electrical shock always disconnect the test leads prior to opening the housing. To prevent fire hazards, only use fuses with the same ratings as specified in this manual.

Remark: refer to the warning on the battery compartment

4. Read the current value and the polarity of the red lead connection on

the LCD display

12. Resistance Measurement

1. Connect the red test lead to the "VmA" jack and the black test lead to

the "COM" jack (the red lead has a positive polarity "+").

2. Set the rotary switch in the appropriate "" range position.

3. Connect the test leads to the resistor to be measured and read the

LCD display.

4. If the resistance being measured is connected to a circuit, turn off the

power and discharge all capacitors before applying the test probes.

13. Diode Testing

1. Connect the red test lead to "VmA" jack and the black one to the

"COM" jack (the red lead has a positive polarity "+".).

2. Set the rotary switch in the " " position.

3. Connect the red test lead to the anode of the diode to be tested and

the black test lead to the cathode of the diode. The approx. forward voltage drop of the diode will be displayed. If the connection is reversed, the display will merely show a "1".

14. Continuity Testing

1. Connect the red test lead to "VmA" and the black one to "COM".

2. Set the range switch in the " " position.

3. Connect the test leads to two points of the circuit to be tested. If

continuity exists, the built-in buzzer will sound.

15. Battery and Fuse Replacement

V. 01 – 29/03/2016 12 ©Velleman nv

Page 13

DVM852

There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or spare parts.

Disconnect the test leads from the test points and remove the test leads from the measuring terminals before replacing the batteries or fuses.

 When" " is displayed, the battery should be replaced.  Fuses rarely need replacement and blown fuses almost always result

from human error.

To replace the battery or fuse:

 Switch of the meter  Remove the protective edge, release the two screws located at the

backside of the meter and gently open the housing.

 Remove the old battery and insert a new one. Battery: 9 V 6LR61 alkaline, do not use rechargeable batteries and make sure to respect the polarity Fuses: F250 mA 600 V and F10 A 600 V 5 x 20 mm Make sure the meter is closed tight and put the protective edge back in place before using the meter.

16. Troubleshooting

If the device beeps continuously while measuring continuity, this means that the 600 V-250 mA internal fuse is defective. Replace this fuse. Keep in mind that a low battery level could lead to incorrect measurements. Replace the 9 V battery on a regular basis. (tip: the reduced luminosity of the backlight/LCD display indicates a low battery level)

Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulting from (incorrect) use of this device. For more info concerning this product and the latest version of this manual, please visit our website www.velleman.eu. The information in this manual is subject to change without prior notice.

reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.

V. 01 – 29/03/2016 13 ©Velleman nv

Page 14

DVM852

AC (wisselstroom)

DC (gelijkstroom)

Zowel wissel- als gelijkstroom

Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig zijn.

Opgelet: Risico op gevaar, lees de veiligheidsinstructies. Waarschuwing: Een onvoorzichtig gebruik van dit toestel

kan leiden tot letsels of de dood. Opgelet: Een onvoorzichtig gebruik kan de meter of het toestel dat u wilt meten, beschadigen.

Dubbele isolatie (klasse II-bescherming)

Aarding

zekering

Capaciteit (condensator)

Diode

Continuïteit

HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

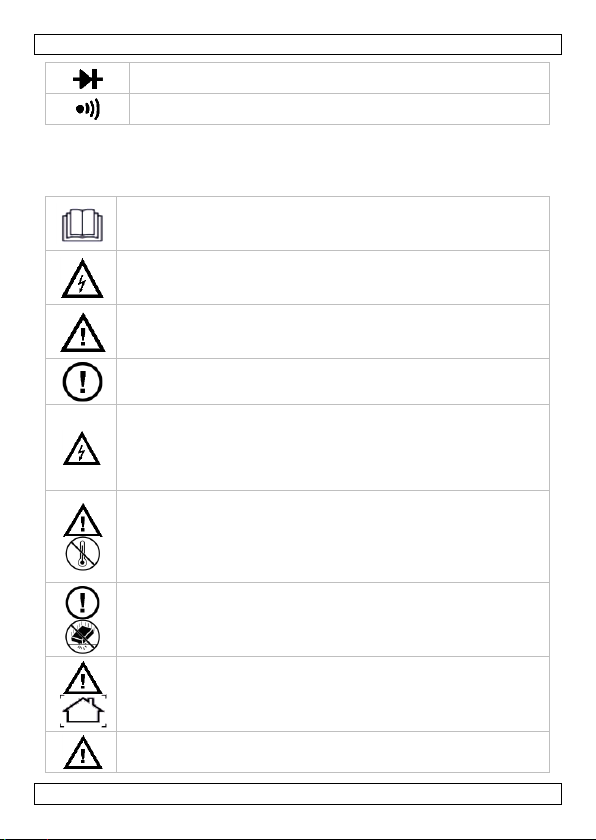

2. Gebruikte symbolen

V. 01 – 29/03/2016 14 ©Velleman nv

Page 15

DVM852

Dit symbool betekent: Lees de instructies

Het niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsels of de dood.

Dit symbool betekent: Gevaar

Een onvoorzichtig gebruik van dit toestel kan leiden tot letsels of de dood.

Dit symbool betekent: Risico op gevaar/schade

Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood

Dit symbool betekent: Opgelet; belangrijke informatie

Het niet in acht nemen van deze informatie kan leiden tot een gevaarlijke situatie.

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen van hetzelfde type (zie technische specificaties). Opmerking: zie waarschuwing op de achterkant van het toestel

Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Zo vermijdt u condensvorming en meetfouten.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

Vervuilingsgraad 2-toestel. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit

onder spanning.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

V. 01 – 29/03/2016 15 ©Velleman nv

Page 16

DVM852

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Dit is een installatiecategorie CAT III-meetinstrument. Gebruik dit toestel nooit in een CAT IV-omgeving. Zie

§7 Overspannings-/installatiecategorie.

Lees deze bijlage en de handleiding grondig. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aan het apparaat aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Elektrocutiegevaar tijdens het gebruik van deze multimeter.

Wees voorzichtig tijdens het meten van een circuit onder spanning.

4. Onderhoud

Ontkoppel de meetsnoeren van de aansluitingen voor de reiniging of onderhoud van het toestel. Voor informatie over het vervangen van de batterijen en de zekering, zie

§11 Batterijen en zekeringen vervangen. Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig het toestel met een vochtige doek en een zachte detergent.

5. Gebruik

 Overschrijd nooit de grenswaarden. Deze waarden worden vermeld in

de specificaties van elk meetbereik.

 Raak geen vrije ingangsaansluitingen aan wanneer de meter

aangesloten is op een meetcircuit.

 Gebruik de meter nooit voor categorie III-installaties bij

spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotentiaal (kunnen) overschrijden.

 Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit

van de belasting niet op voorhand kent.

V. 01 – 29/03/2016 16 ©Velleman nv

Page 17

DVM852

 Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de

functieschakelaar draait.

 Wanneer u metingen uitvoert op een tv of een schakelende voeding,

mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.

 Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd

tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.

 Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits

waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

6. Algemene omschrijving

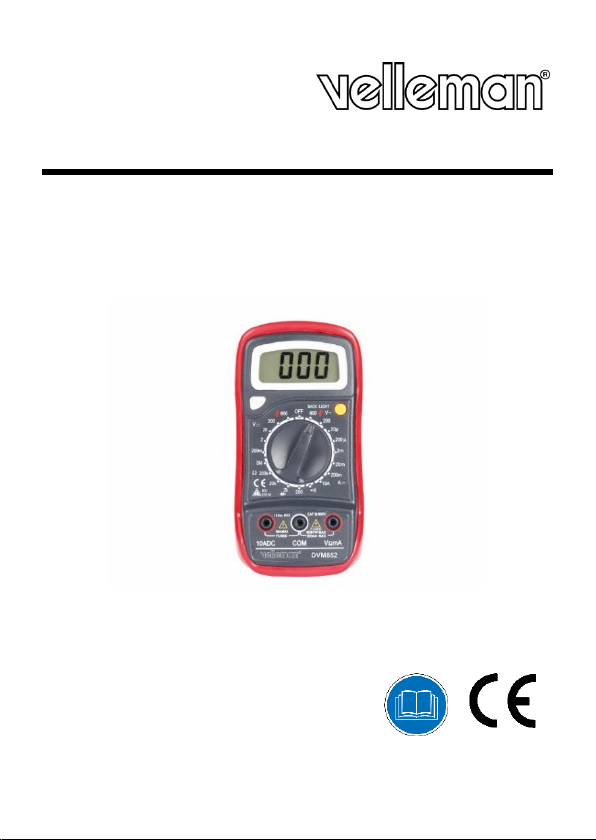

De DVM852 is een batterijgestuurde, handbediende 3 ½ digitale multimeter. Met dit toestel kunt u weerstanden, gelijk- en wisselspanning en gelijkstroom meten. U kunt continuïteitsmetingen uitvoeren en ook dioden en transistors meten. De achtergrondverlichting is optioneel.

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

1. Display

3 ½-digits, 7 segmenten, LCD: 15 mm hoog

2. Achtergrondverlichting

Wanneer u deze knop indrukt, dan licht de achtergrondverlichting op gedurende 5 seconden.

3. Draaischakelaar

Met deze schakelaar stelt u de gewenste functie en het gewenste bereik in en kunt u het toestel in- en uitschakelen.

4. HOLD-knop

Met deze knop wordt de laatste waarde weergegeven en het " "symbool blijft op de display staan totdat deze knop nogmaals wordt ingedrukt.

5. "10A"-bus

Sluit het rode (+) meetsnoer aan op deze connector, om een max. stroom tot max. 10 A te meten.

6. "COM"-bus

Sluit het zwarte (+) meetsnoer aan.

7. "VmA"-bus

Sluit het rode (+) meetsnoer aan op deze connector, om de spanning, de weerstand en de stroom (uitgez. 10 A) te meten.

7. Overspannings-/installatiecategorie

Multimeters worden opgedeeld volgens het risico op en de ernst van spanningspieken, die op het meetpunt kunnen optreden. Spanningspieken

V. 01 – 29/03/2016 17 ©Velleman nv

Page 18

DVM852

CAT I

Een CAT I-meter is geschikt voor metingen op elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen…

CAT II

Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IVomgeving. Bv. huishoudapparaten, draagbaar gereedschap...

CAT III

Een CAT III-meter is geschikt voor metingen in CAT I- en CAT IIomgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis).

CAT IV

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden.

Dit toestel is enkel geschikt voor metingen tot 600 V in CAT III

zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn. De bestaande categorieën volgens EN 61010-1 zijn:

Waarschuwing:

Dit toestel is ontworpen conform EN 61010-1 installatiecategorie CAT III 600 V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met voltages en spanningspieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

8. Vervuilingsgraad

IEC 61010-1 specificeert verschillende types vervuilingsgraden welke

bepaalde risico’s met zich meebrengen. Iedere vervuilingsgraad vereist

specifieke beschermingsmaatregelen. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden.

V. 01 – 29/03/2016 18 ©Velleman nv

Page 19

DVM852

Vervuilingsgraad 1

Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De voorkomende vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten omgevingen)

Vervuilingsgraad 2

Omgeving met enkel niet-geleidende vervuiling. Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving)

Vervuilingsgraad 3

Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag)

Vervuilingsgraad 4

Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof)

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te

maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

9. Specificaties

Dit toestel is niet geijkt bij aankoop! Richtlijnen met betrekking tot de gebruiksomgeving: Gebruik dit toestel enkel voor metingen in installatiecategorie CAT I, CAT II en CAT III (zie §7) Gebruik dit toestel alleen in een vervuilingsgraad 2 omgeving (zie §8) Ideale gebruikscondities: temperatuur: 18 °C tot 28 °C (64 °F tot 82 °F) relatieve vochtigheid: max. 80 % hoogte: max. 2000 m (6560 ft)

spanning ......................................................................... 600 V

beveiliging door zekering ................... F250 mA/600 V, F10 A/600 V

voeding ................ 1 x 9 V alkalinebatterij type 6F22 (meegeleverd)

display ...................................................................... LCD, 1999

display-afmetingen .................................................. 45 x 18 mm

bemonsteringsfrequentie .................................................... 2-3/s

meetmethode ........................................ analoog-digitaalomzetter

buiten meetbereik ................................................................ “1”

V. 01 – 29/03/2016 19 ©Velleman nv

Page 20

DVM852

Meet niet in circuits met spanningen > 600 V

bereik

resolutie

nauwkeurigheid

200 mV

0.1 mV

± (0.5 % v.d. uitlezing + 2 digits) 2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % v.d. uitlezing + 2 digits)

Meet niet in circuits met spanningen > 600 V

bereik

resolutie

nauwkeurigheid

200 V

100 mV

± (1.2 % v.d. uitlezing + 10 digits)

600 V

1 V

continuïteitszoemer ................................................................ ja

transistortest ......................................................................... ja

diodetest ............................................................................... ja

batterij-laag-indicatie .............................................................. ja

bereikinstelling .............................................................. manueel

bereiken .............................................................................. 19

dataholdfunctie ...................................................................... ja

achtergrondverlichting............................................................. ja

automatische uitschakeling .................................................. neen

afmetingen ..................................................... 68 x 138 x 30 mm

gewicht (met batterij) .................................................... ± 170 g

opslagtemperatuur ............................................. -10 °C tot 50 °C

meetpennen (meegeleverd) ............ CAT III 600 V, 10 A; L = 80 cm

9.1 GELIJKSPANNING

Beveiligd tegen overbelasting: 250 V rms voor het 200 mV-bereik; 600 V DC of AC rms voor alle andere bereiken

9.2 WISSELSPANNING

Respons: gemiddeld, gekalibreerd in rms van een sinusgolf Frequentiebereik: 40-400 Hz Beveiligd tegen overbelasting: 600 V DC of AC rms

V. 01 – 29/03/2016 20 ©Velleman nv

Page 21

DVM852

Meet niet in circuits met spanningen > 600 V

bereik

resolutie

nauwkeurigheid

20 µA

0.01 µA

± (1.0 % v.d. uitlezing + 2 digits)

200 µA

0.1 µA

2000 µA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.5 % v.d. uitlezing + 2 digits)

10 A

10mA

± (3.0 % v.d. uitlezing + 2 digits)

Voer geen weerstandsmetingen uit in circuits waarop

spanning aanwezig is

bereik

resolutie

nauwkeurigheid

200 Ω

0.1 Ω

± (0.8 % v.d. uitlezing + 3 digits)

2000 Ω

1 Ω

± (0.8 % v.d. uitlezing + 2 digits)

20k Ω

10 Ω

200k Ω

100 Ω

2000k Ω

1k Ω

± (1.0 % v.d. uitlezing + 2 digits)

Voer geen weerstands-, diode- of continuïteitsmetingen

uit in circuits waarop spanning aanwezig is

bereik

omschrijving

Wanneer er continuïteit is (< 40 ), weerklinkt een

waarschuwingssignaal.

Op de display verschijnt de voorwaartse spanningsval

van de diode.

9.3 GELIJKSTROOM

Beveiligd tegen overbelasting: F250 mV/600 V, F10 A/600 V fuse Opmerking: 10 A max. 15 seconden elke 10 minuten

9.4 WEERSTAND

Beveiligd tegen overbelasting: F250 mV/600 V zekering Max. nullastspanning: 3.2 V

9.5 DIODE EN CONTINUÏTEIT

V. 01 – 29/03/2016 21 ©Velleman nv

Page 22

DVM852

Meet niet in circuits met spanningen > 600 V

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

Meet niet in circuits met spanningen > 600 V

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

10. Spanning meten

10.1 GELIJKSPANNING METEN

1. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de “COM”-bus.

2. Zet de draaiknop op V . Stel de schakelaar in op het grootste

bereik indien de te meten gelijkspanning niet vooraf gekend is en verminder dan geleidelijk om de ideale resolutie te bepalen.

3. Sluit de meetsnoeren aan op de meetbron.

4. U kunt nu de intensiteit van de spanning en de polariteit van het rode

meetsnoer aflezen op de LCD-display.

10.2 WISSELSPANNING METEN

1. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de “COM”-bus.

2. Stel het gewenste meetbereik in d.m.v. de draaiknop.

3. Sluit de meetsnoeren aan op de meetbron.

4. U kunt nu de intensiteit van de spanning aflezen op de LCD-display.

11. Stroom meten

1. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de “COM”-bus. Sluit het rode meetsnoer aan op de "10A"-bus voor metingen tussen 200mA en 10A).

2. Zet de draaiknop op DCA.

3. Sluit de meetsnoeren IN SERIE aan op het circuit waarvan u de

belasting wilt meten.

V. 01 – 29/03/2016 22 ©Velleman nv

Page 23

DVM852

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

4. U kunt nu de intensiteit van de spanning en de polariteit van het rode

meetsnoer aflezen op de LCD-display

12. Weerstand meten

1. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

testsnoer op de "COM"-bus (het rode meetsnoer heeft een positieve polariteit "+").

2. Zet de draaiknop op "".

3. Sluit de meetsnoeren aan op de weerstand en lees de LCD-display.

4. Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het

circuit staat en condensatoren volledig ontladen zijn.

13. Diode meten

1. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

testsnoer op de "COM"-bus (het rode meetsnoer heeft een positieve polariteit "+").

2. Zet de draaiknop op " ".

3. Sluit de rode meetsnoer met de anode van de diode in kwestie en sluit

het zwarte meetsnoer aan op de kathode van de diode. Het voorwaartse spanningsverlies van de diode verschijnt nu op de display. Wordt de schakeling omgedraaid, dan verschijnt enkel het cijfer "1" op de display.

14. Continuïteit meten

1. Sluit het rode meetsnoer aan op de "VmA"-bus en het zwarte

meetsnoer op de "COM"-bus.

2. Zet de draaiknop op " ".

3. Sluit de meetsnoeren aan op de twee punten van het circuit die u wilt

meten. De ingebouwde zoemer zal in werking treden als er continuïteit is

V. 01 – 29/03/2016 23 ©Velleman nv

Page 24

DVM852

WAARSCHUWING: om elektrische schokken te vermijden,

ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen van hetzelfde type (zie technische specificaties). Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen vervangt.

15. Batterijen en zekeringen vervangen

 Wanneer " " op de display verschijnt, moet u de batterijen

vervangen.

 Zekeringen moeten slechts zelden worden vervangen en een

gesprongen zekering is bijna altijd het gevolg van een menselijke fout.

Om de batterij of zekering te vervangen:

 Schakel de meter uit  Verwijder de beschermhoes, draai de schroeven aan de achterkant van

de meter los en open de behuizing voorzichtig.

 Verwijder de oude batterij en plaats een nieuwe. Batterij: 9 V 6LR361 alkaline, gebruik geen oplaadbare batterijen en respecteer de polariteit Zekeringen: F250 mA/600 V en F10 A/600 V, 5 x 20 mm Sluit de behuizing en plaats de beschermhoes terug voor u het toestel gebruikt.

16. Problemen en oplossingen

Wanneer het toestel voortdurend piept bij de continuïteitsmeting, dan is de interne zekering defect (600 V-250 mA). Vervang deze zekering. Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de 9 V-batterij regelmatig. (tip: Vermindert de intensiteit van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg).

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

V. 01 – 29/03/2016 24 ©Velleman nv

Page 25

DVM852

AC (courant alternatif)

DC (courant continu)

CA et CC

Risque d'électrocution. Possibilité d'une tension potentiellement dangereuse.

Attention : risque de danger, se reporter aux consignes de sécurité dans le mode d'emploi. Avertissement : une situation ou action dangereuse pouvant causer des lésions ou entraîner la mort Attention : une situation ou action pouvant endommager le multimètre ou l'appareil testé

Isolation double (classe de protection II)

Terre

Fusible

Condensateur

Diode

MODE D'EMPLOI

1. Introduction

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas

jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer

l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ; Lire attentivement le présent mode

d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre

revendeur.

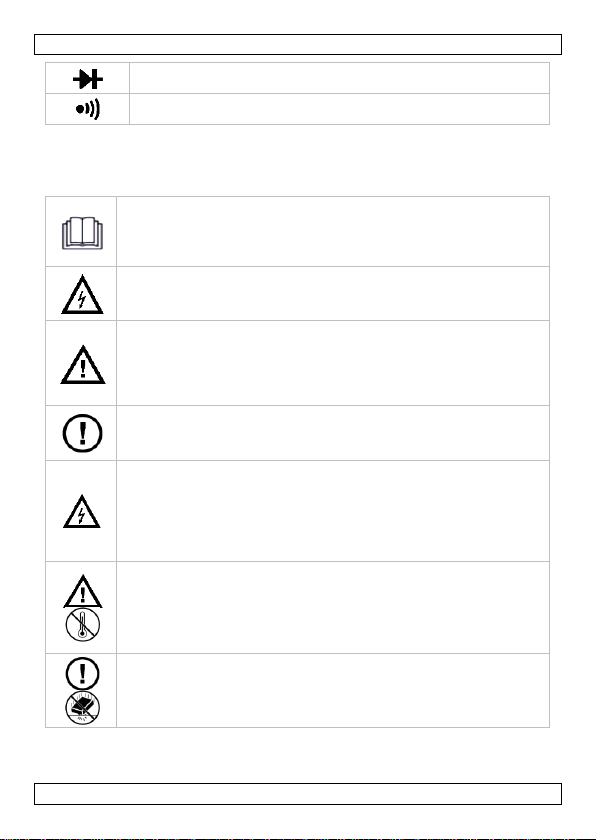

2. Symboles utilisés

V. 01 – 29/03/2016 25 ©Velleman nv

Page 26

DVM852

Continuité

Ce symbole indique : Lire les instructions

Ne pas lire les instructions ou le mode d'emploi peut causer des endommagements ou blessures, ou entraîner la mort.

Ce symbole indique : Danger

Une situation ou action dangereuse pouvant causer des blessures ou entraîner la mort

Ce symbole indique : Risque de danger/ d’endommagement

Risque d’une situation dangereuse ou action pouvant causer des

endommagements ou blessures, ou entraîner la mort

Ce symbole indique : Attention; information importante

La négligence de cette information peut engendrer une situation dangereuse.

AVERTISSEMENT : Pour éviter les chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi. Remarque : se référer à l’avertissement sur le compartiment à piles

Protéger du froid, de la chaleur et des larges variations de

température. Attendre jusqu’à ce que l’appareil ait atteint la température ambiante lorsqu’il est déplacé d’un endroit

froid à un endroit chaud, pour éviter la condensation et des erreurs de mesure.

Protéger l’appareil des chocs et de l'abus. Traiter avec circonspection pendant l’opération.

Appareil répondant au degré de pollution 2. Uniquement pour

l'usage à l’intérieur. Protéger l'appareil de la pluie, de l'humidité,

d'éclaboussures et des projections d’eau. Ne convient pas à un usage industriel. Se référer à §8 "Degré de pollution".

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

V. 01 – 29/03/2016 26 ©Velleman nv

Page 27

DVM852

Risque de choc électrique pendant l’opération. Etre prudent

lors d’une mesure d’un circuit sous tension.

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil.

Commander des pièces de rechange éventuelles chez votre revendeur.

Appareil de mesure répondant à la catégorie d’installation

CAT III. Ne jamais utiliser cet appareil dans un environnement CAT IV. Se référer à 7 "Catégories de surtension/d’installation.

Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.

Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre

annule d'office la garantie. La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Risque de choc électrique pendant l’opération. Etre prudent lors d’une mesure d’un circuit sous tension.

4. Entretien

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible. Eviter les produits abrasifs ou agressifs. Nettoyer avec un tissu humide et un détergent doux.

5. Emploi

 Ne jamais dépasser les valeurs limites de protection indiquées. Ces

valeurs de limite sont mentionnées dans les spécifications de chaque plage de mesure.

 Ne jamais toucher les bornes inutilisées lorsque le mètre est connecté à

un circuit de mesure.

V. 01 – 29/03/2016 27 ©Velleman nv

Page 28

DVM852

 Eviter d'utiliser le mètre pour les installations de la catégorie III lorsque

vous êtes en train de mesurer des tensions qui pourraient surpasser la marge de sécurité de 600 V au-dessus de la masse.

 Mettre le sélecteur de plage dans sa plus haute position lorsque vous ne

connaissez pas d'avant l'intensité de la charge à mesurer.

 Déconnecter les cordons de mesure du circuit avant de sélectionner une

autre fonction ou une autre plage.

 Lorsque vous effectuez des mesures sur une télévision ou un circuit de

commutation, ne pas oublier que des tensions à hautes amplitudes peuvent détruire le mètre.

 Toujours être prudent lors de mesures de tensions > 60 VCC ou

> 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.

 Ne jamais effectuer des mesures de résistance, de diode ou de

continuité dans un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Le DVM852 est un multimètre à commande manuelle avec un afficheur 3 ½ digits. Cet appareil vous permet de mesurer des résistances, des tensions AC et CC et des courants CC. Il est également possible d'effectuer des tests de continuité ou de mesurer des diodes et des transistors. Le rétroéclairage est optionnel.

Se référer aux illustrations en page 2 de ce mode d'emploi:

1. Afficheur

3 ½ digits, 7 segments, LCD : hauteur de 15 mm

2. Rétroéclairage

En appuyant ce bouton, l'afficheur s'allumera pendant 5 secondes.

3. Sélecteur rotatif

Utilisé pour sélectionner la plage et la fonction souhaitées. Ce commutateur fait aussi fonction d'interrupteur d'alimentation (ON/OFF).

4. bouton HOLD

Appuyer sur ce bouton pour afficher la dernière valeur de mesure. Le symbole " " reste affichée jusqu'à ce le bouton soit à nouveau

pressé.

5. Borne "10A"

Connecter le cordon rouge à cette borne pour mesurer un courant de max. 10 A.

6. Borne "COM"

Connecter le cordon de mesure noir (-).

7. Borne "VmA"

Connecter le cordon de mesure rouge (+) à cette borne pour mesurer la tension, la résistance et le courant (sauf 10 A).

V. 01 – 29/03/2016 28 ©Velleman nv

Page 29

DVM852

CAT I

Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle…

CAT II

Un multimètre classé CAT II convient à la mesure dans un

environnement CAT I, d’appareils monophasés connectés au secteur électrique par moyen d’une fiche et de circuits dans un

environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d’un environnement CAT III ou de 20 m d’un environnement CAT IV. Par exemple: alimentation d’appareils ménagers et d’outillage portable, …

CAT III

Un multimètre classé CAT III convient à la mesure dans un

environnement CAT I et CAT II, ainsi qu'à la mesure d’un appareil

mono- ou polyphasé (fixe) à une distance minimale de 10 m d’un environnement CAT IV, et à la mesure dans ou d’un boîtier de distribution (coupe-circuit, circuits d’éclairage, four électrique).

CAT IV

Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d’énergie au niveau primaire. Remarque : Tout mesurage effectué sur un appareil dont les câbles

d’alimentation sont en extérieur (câblage de surface ou souterrain)

nécessite un multimètre classé CAT IV.

Cet appareil convient uniquement aux mesures de max. 600 V en

CAT III

7. Catégories de surtension/d’installation

Les multimètres sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique. Les catégories existantes selon EN 61010-1 sont :

Avertissement :

Attention: Cet appareil a été conçu selon la directive EN 61010-1, catégorie

de surtension CAT III 600 V. Ceci implique que des restrictions d’utilisation

ayant rapport à la tension et les tensions de crête peuvent apparaître dans l’environnement d’utilisation. Se référer à la table suivante.

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement

V. 01 – 29/03/2016 29 ©Velleman nv

Page 30

DVM852

Degré de pollution 1

Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution influençable. (uniquement dans un environnement hermétiquement fermé)

Degré de pollution 2

Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)

Degré de pollution 3

Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l’abri des précipitations)

Degré de pollution 4

Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige (environnement expose au plein air, et à des taux d’humidité et de particules fines élevés).

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

précis dépend de l’isolation et de la qualité du boîtier. Le degré de pollution du DVM indique l’environnement dans lequel l'appareil peut être utilisé.

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d’utilisation ayant

rapport à la tension et les tensions de crête peuvent apparaître dans l’environnement d’utilisation. Se référer à la table suivante.

9. Spécifications

Cet appareil n’est pas étalonné par défaut! Consignes concernant l’environnement d’utilisation : N’utiliser ce multimètre que dans un environnement CAT I, CAT II ou

CAT III (voir §7)

N’utiliser ce multimètre que dans un environnement avec degré de

pollution 2 (voir §8) Conditions d’utilisation idéales : température : de 18 °C à 28 °C (de 64 °F à 82 °F) taux d’humidité relative : max. 80 % altitude : max. 2000 m (6560 ft)

tension ........................................................................... 600 V

protection par fusible ........................ F250 mA/600 V, F10 A/600 V

alimentation ...................................... 1 x pile alcaline de 9 V 6F22

afficheur .......................................................... LCD, 1999 points

dimensions de l'afficheur ........................................... 45 x 18 mm

taux d’échantillonnage ....................................................... 2-3/s

méthode de mesure .................convertisseur analogique-numérique

hors plage ......................................................................... “ 1 ”

V. 01 – 29/03/2016 30 ©Velleman nv

Page 31

DVM852

Ne pas effectuer de mesures dans un circuit pouvant

avoir une tension > 600 V

plage

résolution

précision

200 mV

0.1 mV

± (0.5 % de la lecture + 2 chiffres)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % de la lecture + 2 chiffres)

Ne pas effectuer de mesures dans un circuit pouvant

avoir une tension > 600 V

plage

résolution

précision

200 V

100 mV

± (1.2 % de la lecture + 10 chiffres)

600 V

1 V

continuité du ronfleur ............................................................ oui

test de transistor .................................................................. oui

test de diode ....................................................................... oui

indication de pile faible .......................................................... oui

sélection de plage ......................................................... manuelle

plages ................................................................................. 19

gel d'affichage ..................................................................... oui

rétroéclairage ...................................................................... oui

extinction automatique ......................................................... non

dimensions ..................................................... 68 x 138 x 30 mm

poids (avec pile) ............................................................ ± 170 g

température de stockage ................................... de -10 °C à 50 °C

sonde de mesure (incl.) .................. CAT III 600 V, 10 A; L = 80 cm

9.1 TENSION CONTINUE

Protection de surcharge : 250 V rms pour plage de 200 mV ; 600 V CC ou CA rms pour toutes les autres plages

9.2 TENSION ALTERNATIVE

Réponse moyenne, calibrage en rms d'une onde sinusoïdale Plage de fréquence : 40-400 Hz Protection de surcharge : 600 V CC OU VCA rms

V. 01 – 29/03/2016 31 ©Velleman nv

Page 32

DVM852

Ne pas effectuer de mesures dans un circuit pouvant

avoir une tension > 600 V

plage

résolution

précision

20 µA

0.01 µA

± (1.0 % de la lecture + 2 chiffres)

200 µA

0.1 µA

2000 µA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.5 % de la lecture + 2 chiffres)

10 A

10 mA

± (3.0 % de la lecture + 2 chiffres)

Ne pas effectuer des mesures de résistance sur un

circuit sous tension.

plage

résolution

précision

200 Ω

0.1 Ω

± (0.8 % de la lecture + 3 chiffres)

2000 Ω

1 Ω

± (0.8 % de la lecture + 2 chiffres)

20k Ω

10 Ω

200k Ω

100 Ω

2000k Ω

1k Ω

± (1.0 % de la lecture + 2 chiffres)

Ne pas effectuer des mesures de diode ou la continuité

sur un circuit sous tension.

plage

description

Le ronfleur incorporé retentit lorsqu'il y a de la

continuité (< 40 ).

La chute de tension directe de la diode approximative

s'affiche.

9.3 COURANT CONTINU

Protection de surcharge : fusible F250 mV/600 V, F10 A/600 V Note : 10 A max. 15 secondes chaque 10 minutes

9.4 RÉSISTANCE

Protection de surcharge : fusible F250 mV/600 V Tension de circuit ouvert max. : 3.2 V

9.5 DIODE ET CONTINUITÉ

V. 01 – 29/03/2016 32 ©Velleman nv

Page 33

DVM852

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V

Etre extrêmement prudent lors d’une mesure d’une tension >

60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure!

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V

Etre extrêmement prudent lors d’une mesure d’une tension

> 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure!

10. Mesurer la tension

10.1 MESURER LA TENSION CONTINUE

1. Connecter le cordon de mesure rouge à la borne "VmA et le cordon

de mesure noir à la borne "COM".

2. Mettre le commutateur rotatif sur V . Mettre le commutateur rotatif

dans sa position maximum dans le cas où la tension CC à mesurer est inconnue. Ensuite diminuer la tension graduellement afin de trouver la résolution idéale.

3. Connecter les cordons de mesure à la source de mesure.

4. L'intensité de la tension et la polarité du cordon rouge se visualisent

sur l'afficheur LCD.

10.2 MESURER LA TENSION ALTERNATIVE

1. Connecter le cordon de mesure rouge à la borne "VmA" et le cordon

noir à la borne "COM".

2. Mettre le commutateur rotatif dans la position V~ souhaitée.

3. Connecter les cordons de mesure à la source de mesure.

4. La valeur de la charge mesurée se visualise sur l'afficheur LCD.

11. Mesurer le courant

1. Connecter le cordon de mesure rouge à la borne "VmA" et le cordon

de mesure noir à la borne "COM" (connecter le cordon de mesure rouge à la borne "10A" pour des mesures entre 200 mA et 10 A).

2. Mettre le commutateur rotatif dans la position souhaitée (DCA).

3. Connecter les cordons de mesure EN SÉRIE à la charge dont vous

voulez mesurer le courant.

V. 01 – 29/03/2016 33 ©Velleman nv

Page 34

DVM852

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit soient déchargés.

4. La valeur de la charge mesurée et la polarité du cordon rouge se

visualisent sur l'afficheur LCD

12. Mesurer la résistance

1. Connecter le cordon de mesure rouge à la borne "VmA" et le cordon

de mesure noir à la borne "COM" (le cordon rouge a une polarité positive "+").

2. Mettre le commutateur rotatif sur la plage de mesure "" appropriée.

3. Connecter les cordons de mesure à la résistance et consulter l'afficheur

LCD.

4. Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur

le circuit et que tous les condensateurs sont déchargés.

13. Test de diode

1. Connecter le cordon de mesure rouge à la borne "VmA" et le cordon

de mesure noir à la borne "COM" (le cordon rouge a une polarité positive "+".).

2. Mettre le commutateur rotatif dans la position "

3. Connecter le cordon rouge à l'anode de la diode en question et

connecter le cordon noir à la cathode de la diode. La chute de tension de la diode s'affiche. Le mètre affichera un "1" si la connexion est inversée.

14. Test de continuité

1. Connecter le cordon de mesure rouge à la borne "VmA" et le cordon

de mesure noir à la borne "COM".

2. Mettre le commutateur sur " ".

3. Connecter les cordons de mesure à deux points de la connexion

concernée. Le ronfleur incorporé sera activé en cas de continuité.

V. 01 – 29/03/2016 34 ©Velleman nv

Page 35

DVM852

AVERTISSEMENT : Pour éviter les chocs électriques, toujours

déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi. Remarque : se

référer à l’avertissement sur le compartiment à piles

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil.

Commander des pièces de rechange éventuelles chez votre revendeur.

Eteindre le multimètre et déconnecter les cordons de mesure des connexions avant de remplacer la pile/le fusible.

15. Remplacer les piles et le fusible

 Remplacer la batterie lorsque le symbole " " s'affiche.  Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit

presque toujours d'une erreur humaine.

Remplacer la pile ou le fusible :

 Eteindre le mètre  Retirer le couvercle de protection, desserrer les vis à l'arrière du

multimètre et ouvrir le boîtier avec précaution.

 Retirer la pile épuisée et insérer nouvelle pile. Pile: 9 V 6LR61 alcaline, ne pas utiliser des piles rechargeables et respecter la polarité Fusibles: F250 mA/600 V et F10 A/600 V, 5 x 20 mm Refermer le boîtier et placer la gaine protectrice avant d'utiliser le mètre.

16. Problèmes et solutions

Lorsque l'appareil émet un bip sonore en continu pendant la mesure de continuité, cela signifie que le fusible interne de 600 V-250 mA est défectueux. Remplacer le fusible. Un niveau de pile faible peut conduire à des mesures incorrectes. Remplacer régulièrement la pile de 9 V. (conseil : la luminosité réduite du rétroéclairage/afficheur LCD indique un niveau de pile faible)

N'employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou

lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus

d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.

droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.

V. 01 – 29/03/2016 35 ©Velleman nv

Page 36

DVM852

AC (« alternating current » o corriente alterna)

DC (« direct current » o corriente continua)

AC y DC

Riesgo de descarga eléctrica. Es posible una tensión potencialmente peligrosa.

Cuidado: riesgo de peligro, consulte las instrucciones de seguridad del manual del usuario. Advertencia: una situación o acción peligrosa puede causar lesiones o incluso la muerte Advertencia: una situación o acción peligrosa puede dañar el aparato o el equipo a prueba

Aislamiento doble (clase de protección 2)

Conexión a tierra

Fusible

Condensador

Diodo

Continuidad

MANUAL DEL USUARIO

1. Introducción

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las

muestras inservibles, podrían dañar el medio ambiente. No tire

este aparato (ni las pilas, si las hubiera) en la basura doméstica;

debe ir a una empresa especializada en reciclaje. Devuelva este

aparato a su distribuidor o a la unidad de reciclaje local. Respete

las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Símbolos utilizados

V. 01 – 29/03/2016 36 ©Velleman nv

Page 37

DVM852

Este símbolo indica: Leer las instrucciones

Si no lee las instrucciones o el manual del usuario puede dañar el aparato o sufrir heridas, incluso morir.

Este símbolo indica: Peligro

Una situación o acción peligrosa puede causar lesiones o incluso la muerte

Este símbolo indica: Riesgo de peligro/daños

Una situación o acción peligrosa puede causar daños, lesiones o incluso la muerte.

Este símbolo indica: Advertencia; información importante

La negligencia de esta información puede causar una situación peligrosa.

ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario. Observación: Consulte la advertencia del compartimiento de pilas.

No exponga el aparato al frío, el calor ni grandes variaciones de temperatura. No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente. Esto para evitar la condensación y los errores de medición.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante la operación.

El aparato pertenece al grado de contaminación 2. Sólo es apto para el uso en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. No es apto para el uso industrial. Consulte §8 « Grado de contaminación ».

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

V. 01 – 29/03/2016 37 ©Velleman nv

Page 38

DVM852

Riesgo de descarga eléctrica durante el funcionamiento.

Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Este aparato pertenece a la categoría de sobretensión CAT III. Nunca utilice este aparato en una categoría de sobretensión CAT IV. Consulte §7 « Categorías de sobretensión/instalación.

Lea atentamente este manual del usuario y el apéndice. Familiarícese con el funcionamiento del aparato antes de utilizarlo.

Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

4. Mantenimiento

Desconecte las puntas de prueba antes de limpiar el aparato o efectuar trabajos de mantenimiento. Para informaciones sobre el reemplazo de la pila o el fusible, consulte §11 Reemplazar las pilas y el fusible. No utilice disolventes y productos abrasivos. Limpie el aparato con un paño húmedo y un poco detergente.

5. Durante el uso

 Nunca exceda los valores límites de protección mencionados. Nunca

exceda los valores límites de protección mencionados en las especificaciones para cada rango de medición.

 Nunca toque terminales no utilizados cuando el multímetro esté

conectado a un circuito a prueba.

V. 01 – 29/03/2016 38 ©Velleman nv

Page 39

DVM852

 No utilice el multímetro para instalaciones de la categoría III al medir

tensiones que podrían sobrepasar la margen de seguridad de 600 V encima de la masa.

 Coloque el selector de rango en la posición máxima si no conoce el valor

de antemano.

 Desconecte las puntas de prueba del circuito analizado antes de

seleccionar otra función u otro rango.

 Pueden producirse arcos de tensión en los extremos de las puntas de

prueba durante la comprobación de televisiones o alimentaciones a conmutación. Tales arcos pueden dañar el multímetro.

 Sea extremadamente cuidadoso al medir una tensión > 60 VCC o

30 VCA RMS. ¡Ponga siempre sus dedos detrás de la barrera de protección!

 No mida resistencias, diodos o continuidad en circuitos bajo tensión.

Asegúrese de que todos los condensadores estén completamente descargados.

6. Descripción general

El DVM852 es un multímetro portátil con pantalla LCD de 3 ½ dígitos. Funciona con pilas y le permite medir tensiones DC y AC, corrientes DC y resistencias. También es posible efectuar pruebas de transistores, de diodos y de continuidad. La iluminación es opcional.

Véase la figura en la página 2 de este manual del usuario:

1. pantalla

3 ½ dígitos, 7 segmentos, LCD: altura de 15 mm

2. Retroiluminación

Al pulsar este botón, la pantalla se iluminará durante aproximadamente 5 segundos

3. Selector giratorio

No sólo se utiliza para seleccionar los rangos y las funciones deseados sino también para encender o apagar el multímetro (ON/OFF).

4. botón HOLD

Pulse este botón para visualizar el último valor medido. El símbolo "

" queda visualizado hasta que vuelva a pulsar el botón.

5. Borne "10A"

Conecte la punta de prueba roja a esta conexión para medir una corriente de máx. 10 A.

6. Borne "COM"

Conecte la punta de prueba negra (negativa).

7. Borne "VmA"

Conecte la punta de prueba roja (positiva) a esta conexión para medir la tensión, la resistencia y la corriente (salvo 10 A).

V. 01 – 29/03/2016 39 ©Velleman nv

Page 40

DVM852

CAT I

Un multímetro de la categoría CAT I es apto para medir circuitos electrónicos protegidos no conectados directamente a la red eléctrica, p.ej. conexiones electrónicos circuitos, señales de control, etc.

CAT II

Un DMM de la categoría CAT II es apto para la medición en un ambiente CAT I, aparatos monofásicos conectados a la red eléctrica con un conector y circuitos en un ambiente doméstico normal, a condición de que el circuito esté a una distancia mínima de 10 m de un ambiente CAT III o 20 m de un ambiente CAT IV. Ejemplo: alimentación de aparatos electrodomésticos y herramientas portátiles, etc.

CAT III

Un DMM de la categoría CAT III no sólo es apto para la medición en un ambiente CAT I y CAT II, sino también para la medición de un aparato mono- o polifásico (fijo) a una distancia mínima de 10 m de un ambiente CAT IV, y para la medición en o de una caja de de distribución (cortocircuitos, circuitos de iluminación, horno eléctrico).

CAT IV

Un DMM de la categoría CAT IV es apto tanto para la medición en un ambiente CAT I, CAT II y CAT III, como para la medición en una entrada de energía al nivel primario. Observación: Cualquier medición efectuada en un aparato, cuyos cables están en el exterior (tanto subterráneo como supraterrenal), necesita un DMM de la categoría CAT IV.

Este aparato sólo es apto para mediciones de máx. 600 V en

CAT III.

7. Categoría de sobretensión/instalación

Los multímetros han sido clasificados según el riesgo y la gravedad de las sobretensiones transitorias que pueden surgir en las puntas de prueba. Una sobretensión transitoria es un aumento corto de la tensión inducido por un sistema, p.ej. caída de un rayo en un de alta tensión. Las categorías según EN 61010-1 son:

Advertencia:

Este multímetro ha sido diseñado según la norma EN 61010-1, categoría de instalación CAT III 600V. lo que implica restricciones de uso referentes a la tensión y las tensiones de cresta pueden aparecer en el ambiente de uso. Consulte la lista arriba.

8. Grado de contaminación (Pollution degree)

La norma IEC 61010-1 especifica los diferentes tipos de contaminación ambiental. Cada tipo necesita su propio nivel de protección para garantizar la seguridad. Un ambiente rugoso necesita un nivel de protección más severo. El nivel de protección adaptado a un ambiente preciso depende del

V. 01 – 29/03/2016 40 ©Velleman nv

Page 41

DVM852

Grado de contaminación 1

Ausencia de contaminación o contaminación seca y sólo no conductora. Contaminación no influenciable (sólo en un ambiente herméticamente cerrado).

Grado de contaminación 2

Sólo contaminación no conductora. De vez en cuando, puede sobrevenir una conducción corta causada por la condensación (ambiente doméstico y de oficina)

Grado de contaminación 3

Contaminación conductora o contaminación seca y no conductora puede volverse conductora a causa de la condensación (ambiente industrial o ambiente expuesto al aire libre pero lejos del alcance de precipitaciones).

Grado de contaminación 4

Contaminación que genera una conducción persistente causada por polvo conductor, o por la lluvia o la nieve (ambiente expuesto al aire libre, y a humedad y partículas finas elevadas).

Este aparato sólo es apto para mediciones en un ambiente con un grado de contaminación clase 2.

aislamiento y la calidad de la caja. El grado de contaminación del DVM indica el ambiente en el que puede ser utilizado.

Advertencia: Este aparato ha sido diseñado según la norma EN 61010-1, grado de contaminación 2, lo que implica restricciones de uso con

respecto a la contaminación que puede aparecer en un ambiente de uso. Consulte la lista arriba.

9. Especificaciones

Este aparato no está calibrado por defecto. Instrucciones sobre el ambiente de uso: Utilice este aparato sólo en un ambiente CAT I, CAT II y CAT III (véase §7). Utilice este aparato sólo en un ambiente con un grado de contaminación 2 (véase §8). Condiciones ideales: temperatura: de 18 °C a 28 °C (de 64 °F a 82 °F) humedad relativa: máx. 80 % altura: máx. 2000 m (6560 ft)

tensión ........................................................................... 600 V

protección por fusible ........................ F250 mA/600 V, F10 A/600 V

alimentación ...................................... 1 x pila alcalina de 9 V 6F22

pantalla ......................................................... LCD, 1999 cuentas

dimensiones de la pantalla ......................................... 45 x 18 mm

frecuencia de muestreo .................................................. 2-3/seg.

método de medición .... convertidor analógico/digital de doble rampa

sobre rango ......................................................................... “1”

V. 01 – 29/03/2016 41 ©Velleman nv

Page 42

DVM852

No efectúe mediciones en un circuito que pueda tener

una tensión > 600 V.

alcance

resolución

precisión

200 mV

0.1 mV

± (0.5 % de la lectura + 2 dígitos)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % de la lectura + 2 dígitos)

No efectúe mediciones en un circuito que pueda tener

una tensión > 600 V.

alcance

resolución

precisión

200 V

100 mV

± (1.2 % de la lectura + 10 dígitos)

600 V

1 V

avisador acústico de continuidad ............................................... sí

prueba de transistores ............................................................ sí

prueba de diodos .................................................................... sí

indicador de batería baja ......................................................... sí

selección de rango .......................................................... manual

rangos ................................................................................. 19

retención de lectura (data hold) ................................................ sí

retroiluminación ..................................................................... sí

desactivación automática ........................................................ no

dimensiones ................................................... 68 x 138 x 30 mm

peso (con las pilas) ........................................................ ± 170 g

temperatura de almacenamiento ......................... de -10 °C a 50 °C

punta de prueba (incl.) ................... CAT III 600 V, 10 A; L = 80 cm

9.1 TENSIÓN DC

Protección de sobrecarga: 250 V rms para el rango de 200 mV; 600 V DC o AC rms para todos los otros rangos

9.2 TENSIÓN AC

Respuesta media, calibración en rms de una onda sinusoidal Rango de frecuencias: 40-400 Hz Protección de sobrecarga: 600 V DC o AC rms

V. 01 – 29/03/2016 42 ©Velleman nv

Page 43

DVM852

No efectúe mediciones en un circuito que pueda tener

una tensión > 600 V.

alcance

resolución

precisión

20 µA

0.01 µA

± (1.0 % de la lectura + 2 dígitos)

200 µA

0.1 µA

2000 µA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.5 % de la lectura + 2 dígitos)

10 A

10 mA

± (3.0 % de la lectura + 2 dígitos)

Nunca efectúe mediciones de resistencia de un circuito

bajo tensión.

alcance

resolución

precisión

200 Ω

0.1 Ω

± (0.8 % de la lectura + 3 dígitos)

2000 Ω

1 Ω

± (0.8 % de la lectura + 2 dígitos)

20k Ω

10 Ω

200k Ω

100 Ω

2000k Ω

1k Ω

± (1.0 % de la lectura + 2 dígitos)

No mida el diodo ni la continuidad en un circuito bajo

tensión.

alcance

descripción

El zumbador incorporado suena si hay continuidad (<

40 ).

La caída de tensión directa del diodo aproximada se

visualizará en la pantalla.

9.3 CORRIENTE DC

Protección de sobrecarga: fusible F250 mV/600 V, F10 A/600 V Observación: 10 A máx. 15 segundos cada 10 minutos

9.4 RESISTENCIA

Protección de sobrecarga: fusible F250 mV/600 V Tensión de circuito abierto máx.: 3.2 V

9.5 PRUEBA DE DIODOS Y CONTINUIDAD

V. 01 – 29/03/2016 43 ©Velleman nv

Page 44

DVM852

No efectúe mediciones en un circuito que pueda tener una tensión > 600 V.

Sea extremadamente cuidadoso al medir una tensión 60 VCC o 30 VCA rms. ¡Ponga siempre sus dedos detrás de la barrera de protección!

No efectúe mediciones en un circuito que pueda tener una tensión > 600 V.

Sea extremadamente cuidadoso al medir una tensión 60 VCC o 30 VCA rms. ¡Ponga siempre sus dedos detrás de la barrera de protección!

10. Medir la tensión

10.1 MEDIR LA TENSIÓN DC

1. Conecte la punta de prueba roja al borne « VmA » y la punta de

prueba negra al borne « COM ».

2. Seleccione el rango de medición apropiado (V ) con el selector

giratorio. Coloque el selector de rango en la posición máxima si no conoce la tensión que quiere medir de antemano. Luego, disminuya la tensión gradualmente hasta que encuentre la resolución ideal.

3. Conecte las puntas de prueba a la fuente que desea medir.

4. El valor medido y la polaridad de la punta de prueba roja se

visualizarán en la pantalla LCD.

10.2 MEDIR LA TENSIÓN AC

1. Conecte la punta de prueba roja al borne « VmA » y la punta de

prueba negra al borne « COM ».

2. Seleccione el rango de medición apropiado (V~) con el selector

giratorio.

3. Conecte las puntas de prueba a la fuente que desea medir.

4. El valor medido se visualizará en la pantalla LCD.

11. Medir la corriente

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM" (Conecte la punta de prueba roja al borne "10A" para mediciones entre 200 mA y 10 A).

2. Seleccione el rango de medición apropiado (DCA) con el selector

giratorio.

3. Conecte las puntas de prueba EN SERIE al circuito del que quiere

medir la corriente.

V. 01 – 29/03/2016 44 ©Velleman nv

Page 45

DVM852

Nunca efectúe mediciones de resistencia en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

No mida el diodo ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

4. El valor medido y la polaridad de la punta de prueba roja se

visualizarán en la pantalla LCD.

12. Medir la resistencia

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM" (la punta de prueba roja tiene una polaridad positiva "+").

2. Seleccione el rango de medición apropiado () con el selector

giratorio.

3. Conecte las puntas de prueba a la resistencia y consulte la pantalla

LCD.

4. Asegúrese de que al circuito a prueba se le haya interrumpido toda la

energía y cualquier condensador esté totalmente descargado, antes de efectuar la medición.

13. Prueba de diodos

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM" (la punta de prueba roja tiene una polaridad positiva "+".).

2. Coloque el selector giratorio en la posición " ".

3. Conecte la punta de prueba roja al ánodo y la punta de prueba negra

al cátodo del diodo. El multímetro visualizará la tensión directa

aproximativa del diodo. Se visualizará “1” si se ha invertido la

conexión.

14. Prueba de continuidad

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM".

2. Coloque el selector de rango en la posición " ".

3. Conecte las puntas de prueba a dos puntas del circuito que quiere

probar. El zumbador incorporado sonará si hay continuidad.

V. 01 – 29/03/2016 45 ©Velleman nv

Page 46

DVM852

ADVERTENCIA: Para evitar descargas eléctricas, siempre

desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario. Observación: Consulte la advertencia del compartimiento de pilas.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Desconecte el aparato de la red eléctrica y quite las puntas de prueba antes de reemplazar las pilas o los fusibles.

15. Reemplazar la pila y el fusible

 Reemplace la batería en cuanto se visualice el símbolo " ".  Normalmente, no es necesario reemplazar un fusible. Sólo se funden a

causa de un error de uso.

Para reemplazar la pila o el fusible:

 Apague el multímetro.  Saque la cubierta protectora, desatornille los dos tornillos de la parte

trasera del aparato y abra cuidadosamente la carcasa.

 Quite la pila agotada e introduzca la nueva. La pila: pila alcalina de 9 V 6LR61, no utilice baterías recargables y respete la polaridad. Fusibles: F250 mA 600 V y F10 A 600 V 5 x 20 mm Antes de utilizar el multímetro, verifique que el panel trasero esté bien cerrado.

16. Solución de problemas

Si el aparato emite una señal acústica ininterrumpida mientras está midiendo la continuidad, significará que el fusible interno de 600 V-250 mA está defectuoso. Reemplace el fusible. Un nivel de pila baja podría causar mediciones incorrectas. Reemplace la pila de 9 V regularmente. (consejo: La luminosidad reducida de la retroiluminación/la pantalla LCD indicará un nivel de pila baja).

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

V. 01 – 29/03/2016 46 ©Velleman nv

Page 47

DVM852

AC (Wechselstrom)

DC (Gleichstrom)

Sowohl Wechsel- als auch Gleichstrom

Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.

Achtung: Risiko auf Gefahr, lesen Sie die Sicherheitshinweise . Achtung: Eine unvorsichtige Nutzung dieses Gerätes kann zu Verletzungen oder zum Tod führen. Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.

Doppelisolation (Schutzklasse 2)

Erde, Masse

Sicherung

Kapazität (Kondensator)

BEDIENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass

die Entsorgung dieses Produktes nach seinem Lebenszyklus der

Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder

verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit

oder verwendeten Batterien müssen von einer spezialisierten Firma

zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Verwendete Symbole

V. 01 – 29/03/2016 47 ©Velleman nv

Page 48

DVM852

Dioden

Durchgang

Dieses Symbol bedeutet Bitte lesen Sie die Hinweise

Das nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.

Dieses Symbol bedeutet Gefahr

Eine unvorsichtige Nutzung dieses Gerätes kann zu Verletzungen oder zum Tod führen.

Dieses Symbol bedeutet Risiko auf Gefahr/Schäden

Eine unvorsichtige Nutzung dieses Gerätes kann zu Beschädigungen, Verletzungen oder zum Tod führen.

Dieses Symbol bedeutet Achtung; wichtige Informationen

Befolgen Sie diese Information nicht, so kann dies zu einer gefährlichen Situation führen

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor

Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet

Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.

Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Bedienung.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

V. 01 – 29/03/2016 48 ©Velleman nv

Page 49

DVM852

Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.

Halten Sie Kinder und Unbefugte vom Gerät fern.

Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von einem

unter Strom stehenden Kreis.

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Das Gerät gehört zur Installationskategorie CAT III. Verwenden Sie das Gerät niemals in einer CAT IV-Kategorie

Siehe §7 Überspannungs-/Messkategorien.

Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

4. Wartung

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle. Informationen über den Batterie- und Sicherungswechsel finden Sie unter

§11 Batterie- und Sicherungswechsel. Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

V. 01 – 29/03/2016 49 ©Velleman nv

Page 50

DVM852

Stromschlaggefahr während des Gebrauchs des Multimeters.

Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis.

5. Während des Gebrauchs

 Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal

separat in den technischen Daten jedes Messbereichs erwähnt.

 Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht

spannungslos sind.

 Verwenden Sie das Multimeter niemals für Messungen, die die

Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 600 in CAT III überschreiten.

 Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die

Belastungsintensität nicht im voraus kennen.

 Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie

den Funktionsschalter verstellen.

 Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen

Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.

 Seien Sie vorsichtig wenn Sie mit Spannungen über 60 Vdc oder 30 Vac

rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

 Führen Sie nie Widerstands-, Diodenmessungen oder

Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

6. Allgemeine Beschreibung

Das DVM852 ist ein batteriebetriebenes 3 ½stelliges DigitalHandmultimeter. Mit diesem Gerät können Sie Widerstand, Gleich-, Wechselspannung und Gleichstrom messen. Dieses Multimeter ermöglicht nicht nur Durchgangsprüfungen, sondern auch Dioden- und Transistortests. Die Hintergrundbeleuchtung ist optional.

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display

3 ½-stellig, 7 Segmente, LCD: 15 mm hoch

2. Hintergrundbeleuchtung

Drücken Sie diese Taste, dann leuchtet die Hintergrundbeleuchtung während 5 Sekunden.

3. Drehschalter

Mit diesem Schalter stellen Sie die gewünschte Funktion und den gewünschten Bereich ein und können Sie das Gerät ein- und abschalten.

V. 01 – 29/03/2016 50 ©Velleman nv

Page 51

DVM852

CAT I

Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte, usw.

CAT II

Ein CAT II-Multimeter eignet sich für Messungen in CAT IUmgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte, usw.

CAT III

Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.).

CAT IV

Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene. Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

4. Taste HOLD

Mit dieser Taste wird der letzte Wert festgehalten und das " "Symbol bleibt auf dem LCD-Display stehen bis Sie diese Taste nochmals drücken.

5. "10A"-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 10 A zu messen.

6. "COM"-Anschlussbuchse

Verbinden Sie die schwarze (negative) Messleitung.

7. "VmA"-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um die Spannung, den Widerstand und den Strom (außer 10 A) zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden. Die bestehenden Kategorien gemäß EN 61010-1 sind:

V. 01 – 29/03/2016 51 ©Velleman nv

Page 52

DVM852

Dieses Gerät eignet sich nur für Messungen bis 600 V in CAT III.

Verschmutzungsgrad 1

Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).

Verschmutzungsgrad 2

Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie)

Verschmutzungsgrad 3

Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).

Verschmutzungsgrad 4

Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung:

Dieses Gerät wurde gemäß der EN 61010-1 Installationskategorie CAT III 600V konzipiert. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

V. 01 – 29/03/2016 52 ©Velleman nv

Page 53

DVM852

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert! Normen: Verwenden Sie das Gerät nur für Messungen an Überspannungs/Messkategorie CAT I, CAT II und CAT III-Kreisen (siehe §7). Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8) Ideale Umgebungstemperatur: Temperatur: 18 °C bis 28 °C (64 °F bis 82 °F) relative Feuchte: max. 80 % Höhe: max. 2000 m (6560 ft)

Spannung ....................................................................... 600 V

Sicherung ........................................ F250 mA/600 V, F10 A/600 V

Stromversorgung ....... 1 x 9 V Alkali-Batterie Typ 6F22 (mitgeliefert)

Display ...................................................... LCD, 1999 Zählungen

Display-Abmessungen ............................................... 45 x 18 mm

Abtastrate ................................................................... 2-3/Sek.

Messverfahren ..... Analog-/Digital-Wandler mit Dual-Slope-Verfahren

Bereichsüberschreitung ......................................................... “1”

akustischer Durchgangsprüfer .................................................. ja

Transistortest ........................................................................ ja

Diodentest............................................................................. ja

Lo-Bat-Anzeige ...................................................................... ja

Bereichswahl ................................................................. manuell

Bereiche .............................................................................. 19

Data-Hold-Funktion ................................................................ ja

Hintergrundbeleuchtung .......................................................... ja

automatische Abschaltung .................................................... nein

Abmessungen ................................................. 68 x 138 x 30 mm

Gewicht (mit Batterien) .................................................. ± 170 g

Lagertemperatur ................................................ -10 °C bis 50 °C

Messspitze (mitgeliefert) ................ CAT III 600 V, 10 A; L = 80 cm

V. 01 – 29/03/2016 53 ©Velleman nv

Page 54

DVM852

Nehmen Sie keine Schaltkreismessungen vor, wenn die

Spannung > 600 V ist.

Reichweite

Auflösung

Genauigkeit

200 mV

0.1 mV

± (0.5 % der Anzeige + 2 Ziffern) 2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % der Anzeige + 2 Ziffern)

Nehmen Sie keine Schaltkreismessungen vor, wenn die

Spannung > 600 V ist.

Reichweite

Auflösung

Genauigkeit

200 V

100 mV

± (1.2 % der Anzeige + 10 Ziffern)

600 V

1 V

Nehmen Sie keine Schaltkreismessungen vor, wenn die

Spannung > 600 V ist.

Reichweite

Auflösung

Genauigkeit

20 µA

0.01 µA

± (1.0 % der Anzeige + 2 Ziffern)

200 µA

0.1 µA

2000 µA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.5 % der Anzeige + 2 Ziffern)

10 A

10 mA

± (3.0 % der Anzeige + 2 Ziffern)

9.1 DC-SPANNUNG

Überlastschutz: 250 V rms für den 200 mV-Bereich; 600 V DC oder AC rms für alle anderen Bereiche

9.2 AC-SPANNUNG

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle Frequenzbereich: 40-400 Hz Überlastschutz: 600 V DC oder AC rms

9.3 DC-STROM

Überlastschutz: F250 mV/600 V, F10 A/600 V Sicherung Bemerkung: 10 A max. 15 Sekunden jede 10 Minuten

V. 01 – 29/03/2016 54 ©Velleman nv

Page 55

DVM852

Führen Sie keine Widerstandsmessungen an

Schaltungen, die unter Spannung stehen, durch.

Reichweite

Auflösung

Genauigkeit

200 Ω

0.1 Ω

± (0.8 % der Anzeige + 3 Ziffern)

2000 Ω

1 Ω

± (0.8 % der Anzeige + 2 Ziffern)

20k Ω

10 Ω

200k Ω

100 Ω

2000k Ω

1k Ω

± (1.0 % der Anzeige + 2 Ziffern)

Führen Sie keine Diodenmessungen oder

Durchgangsprüfungen an Schaltungen, die unter

Spannung stehen, durch.

Reichweite

Beschreibung

Wenn es Durchgang gibt ( 40 ), ertönt ein akustisches

Warnsignal.

Auf dem Display erscheint der fortlaufende

Spannungsabfall der Diode.

Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 600 V ist.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

9.4 WIDERSTAND

Überlastschutz: F250 mV/600 V Sicherung Max. Leerlaufspannung: 3.2 V

9.5 DIODENTEST UND DURCHGANGSPRÜFUNG

10. Spannungsmessungen

10.1 DC-SPANNUNGSMESSUNGEN

1. Stecken Sie die rote Messleitung in die "VmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Drehschalter auf V . Kennen Sie die zu messende

Spannung nicht im voraus, wählen Sie dann zuerst den größten Messbereich und wechseln Sie danach auf einen kleineren Messbereich.

V. 01 – 29/03/2016 55 ©Velleman nv

Page 56

DVM852

Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 600 V ist.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen

möchten.

4. Der Messwert wird zusammen mit der Polarität der roten Messleitung

im LCD-Display angezeigt.

10.2 AC-SPANNUNGSMESSUNGEN

1. Stecken Sie die rote Messleitung in die "VmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Drehschalter auf V~.

3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen

möchten.

4. Der Messwert wird im LCD-Display angezeigt.

11. Strommessungen

1. Stecken Sie die rote Messleitung in die "VmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "10A"-Buchse für Messungen zwischen 200 mA und 10 A).

2. Stellen Sie den Drehschalter auf DCA.

3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.

4. Der Messwert wird zusammen mit der Polarität der roten Messleitung

im LCD-Display angezeigt.

12. Widerstandsmessung

1. Stecken Sie die rote Messleitung in die "VmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (die rote Messleitung hat eine positive Polarität "+").

2. Stellen Sie den Drehschalter auf "".

3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen

möchten. Der Messwert wird im LCD-Display angezeigt.

4. Beachten Sie bei Widerstandsmessungen darauf, dass die Schaltung

spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

V. 01 – 29/03/2016 56 ©Velleman nv

Page 57

DVM852

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie

das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

13. Diodentest

1. Stecken Sie die rote Messleitung in die "VmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (die rote Messleitung hat eine positive Polarität "+".).

2. Stellen Sie den Drehschalter auf " ".

3. Verbinden Sie die rote Messleitung mit der Anode der Diode und die

schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Wird die Diode in Sperrrichtung gemessen, dann erscheint "1" im Display.

14. Durchgangsprüfung

1. Stecken Sie die rote Messleitung in die "VmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Bereichsschalter auf " ".

3. Verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die

Sie messen möchten. Bei Durchgang ertönt ein Piepton.

15. Batterie- und Sicherungswechsel

 Setzen Sie eine neue Batterie ein, wenn " " im Display angezeigt

wird.

 Sicherungen müssen normalerweise nur selten ersetzt werden. Eine

defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Um einen Batterie- oder Sicherungswechsel durchzuführen:

 Schalten Sie das Multimeter aus.

V. 01 – 29/03/2016 57 ©Velleman nv

Page 58

DVM852

 Entfernen Sie den Schutzgehäuse, lockern Sie die zwei Schrauben auf

der Rückseite des Gerätes und öffnen Sie das Gehäuse vorsichtig.

 Entfernen Sie die alte Batterie und legen Sie eine neue ein. Batterie: 9 V 6LR61 Alkali, verwenden Sie keine Akkus und achten Sie auf die Polaritätsangaben im Batteriefach. Sicherungen: F250 mA 600 V und F10 A 600 V 5 x 20 mm Verschließen Sie das Gehäuse wieder sorgfältig.

16. Problemlösung

Bleibt ein akustisches Signal während der Durchgangsprüfung ertönen, dann ist die interne Sicherung (600 V-250 mA) defekt. Ersetzen Sie die Sicherung. Eine schwache Batterie kann zu ungenauen Messergebnissen führen. Ersetzen Sie die 9 V-Batterie regelmäßig. (Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

V. 01 – 29/03/2016 58 ©Velleman nv

Page 59

DVM852

AC (prąd zmienny)

DC (prąd stały)

Zarówno AC i DC

Ryzyko porażenia prądem. Możliwość wystąpienia potencjalnie niebezpiecznego napięcia.

Uwaga: możliwe zagrożenie, odnieść się do informacji bezpieczeństwa w instrukcji obsługi. Uwaga: niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierci Uwaga: stan lub działanie mogące doprowadzić do uszkodzenia miernika lub testowanego sprzętu

Podwójna izolacja (klasa ochrony: II)

Uziemienie

Bezpiecznik

Kondensator

INSTRUKCJA OBSŁUGI

1. Wstęp

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu

wskazuje, że utylizacja produktu może być szkodliwa dla

środowiska. Nie należy wyrzucać urządzenia (lub baterii) do

zbiorczego pojemnika na odpady komunalne, należy je przekazać

specjalistycznej firmie zajmującej się recyklingiem. Niniejsze

urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem. Jeżeli urządzenie zostało uszkodzone podczas transportu, nie należy montować ani używać urządzenia, lecz skontaktować się ze sprzedawcą.

2. Zastosowane symbole

V. 01 – 29/03/2016 59 ©Velleman nv

Page 60

DVM852

Dioda

Ciągłość

Ten symbol wskazuje: Należy zapoznać się z instrukcją obsługi

Nieznajomość instrukcji obsługi może prowadzić do uszkodzenia mienia, obrażeń ciała lub śmierci.

Ten symbol wskazuje: Niebezpieczeństwo

Niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierci

Ten symbol wskazuje: Ryzyko wystąpienia niebezpieczeństwa/powstania szkód

Ryzyko wystąpienia niebezpiecznej sytuacji lub działań, mogących prowadzić uszkodzenia mienia, obrażeń ciała lub śmierci

Ten symbol wskazuje: Uwaga; ważne informacje

Zignorowanie niniejszej informacji może prowadzić do

niebezpiecznych sytuacji.

UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed

otwarciem obudowy każdorazowo należy odłączać przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać

wyłącznie bezpieczników o parametrach określonych w niniejszej

instrukcji.

Uwaga: patrz ostrzeżenie na gnieździe baterii

Unikać zbyt niskich i wysokich temperatur, jak również dużych wahań temperatury. W przypadku przeniesienia urządzenia z zimnego do ciepłego miejsca, pozostawić je wyłączone do momentu osiągnięcia temperatury pokojowej. Pomoże to zapobiec kondensacji i błędom pomiarowym.

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać używania siły.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości

Velleman® na końcu niniejszej instrukcji.

V. 01 – 29/03/2016 60 ©Velleman nv

Page 61

DVM852

Urządzenie do stosowania w układach o stopniu zanieczyszczenia II. Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Urządzenie nie jest przeznaczone do zastosowań przemysłowych. Patrz §8 Stopień

zanieczyszczenia.

Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.

Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów

znajdujących się pod napięciem należy zachować szczególną ostrożność.

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przyrząd pomiarowy, przeznaczony do stosowania w

instalacjach kategorii III (KAT. III). Nie stosować urządzenia w układach kategorii IV (KAT. IV). Patrz §7 Ochrona

przepięciowa / kategoria instalacji.

Należy dokładnie zapoznać się z niniejszym uzupełnieniem oraz instrukcją. Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.

Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Należy pamiętać, że uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie są objęte gwarancją.

Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń

spowodowanych nieprzestrzeganiem niniejszej instrukcji, a

sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia

lub problemy.

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się

do autoryzowanego sprzedawcy.

4. Konserwacja

Przed podjęciem jakichkolwiek prac konserwacyjnych należy odłączyć

przewody pomiarowe od gniazd.

V. 01 – 29/03/2016 61 ©Velleman nv

Page 62

DVM852

Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów

znajdujących się pod napięciem należy zachować szczególną ostrożność.

Instrukcje dotyczące wymiany baterii lub bezpiecznika znajdują się w

punkcie §11 Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosować rozpuszczalników ani produktów o właściwościach ściernych. Użyć wilgotnej szmatki i łagodnego detergentu.

5. Podczas użytkowania

 Ze względów bezpieczeństwa nigdy nie przekraczać wartości

granicznych. Wartości graniczne zostały oddzielnie wyszczególnione w specyfikacjach dla każdego zakresu pomiarowego.

 Nie dotykać nieużywanych złączy, jeżeli miernik jest podłączony do

testowanego obwodu.

 Nie należy używać miernika do instalacji kategorii III (KAT. III) w celu

mierzenia napięć mogących przekraczać margines bezpieczeństwa 600 V powyżej uziemienia.

 Jeżeli rząd mierzonej wielkości nie jest znany przed pomiarem, ustawić

pokrętło zakresu na pozycji maksymalnej.

 Przed przekręceniem pokrętła zakresu w celu zmiany funkcji pomiaru,

należy odłączyć przewody pomiarowe od testowanego obwodu.

 Podczas wykonywania pomiarów na odbiornikach TV lub zasilaczach

impulsowych każdorazowo należy pamiętać, że wysokie napięcia impulsowe występujące w punktach pomiarowych mogą spowodować

uszkodzenie miernika.

 Należy zachować ostrożność przy pomiarach napięcia wyższego niż

60 Vdc lub 30 Vac rms. Podczas pomiaru umieścić palce za krawędziami ochronnymi sondy pomiarowej.

 Nie dokonywać pomiaru rezystancji, parametrów diod ani ciągłości w

obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

6. Informacje ogólne

Urządzenie DVM852 jest ręcznym multimetrem cyfrowym 3 ½ zasilanym z baterii służącym do pomiaru napięć DC i AC, prądu DC oraz rezystancji. Umożliwia on również testowanie ciągłości obwodów, a także testowanie diod i tranzystorów. Podświetlenie ekranu jest opcjonalne.

Patrz rysunek na stronie 2 niniejszej instrukcji.

1. Wyświetlacz

LCD, 7 segmentów, 3 ½ cyfry. wysokość 15 mm

V. 01 – 29/03/2016 62 ©Velleman nv

Page 63

DVM852

KAT. I

Mierniki kat. I są przeznaczone do pomiaru parametrów chronionych

obwodów elektronicznych bez bezpośredniego podłączenia do sieci,

np. obwody urządzeń elektronicznych, sygnały sterujące itp.

KAT. II

Mierniki kat. II są przeznaczone do pomiaru układów kategorii I oraz

urządzeń jednofazowych, podłączonych do sieci za pomocą wtyczki, jak również obwodów do użytku domowego, o ile dany obwód

znajduje się w odległości co najmniej 10 m od układu kategorii III lub 20 m od układu kategorii IV. Np. sprzęt gospodarstwa domowego, urządzenia przenośne itp.

KAT. III

Mierniki kat. III są przeznaczone do pomiaru układów kategorii I i II

oraz urządzeń jedno- lub wielofazowych, znajdujących się w odległości co najmniej 10 m od układu kategorii IV, oraz pomiaru parametrów sprzętu rozdzielczego (skrzynki bezpiecznikowe, obwody oświetleniowe, piecyki elektryczne).

KAT. IV

Mierniki kat. IV są przeznaczone do pomiaru układów kategorii I, II i III oraz głównych źródeł zasilania.

2. Podświetlenie

Po naciśnięciu tego przycisku wyświetlacz zostanie podświetlony na ok.

5 sekund.

3. Pokrętło

Ten przełącznik służy do wyboru funkcji i zakresów, a także do włączania i wyłączania miernika.

4. Przycisk zatrzymania odczytu

Po naciśnięciu przycisku na ekranie zatrzymany zostanie ostatni odczyt, będzie też wyświetlany symbol " ” do momentu ponownego

naciśnięcia przycisku.

5. gniazdko 10 A

Umieścić czerwony przewód pomiarowy w tym gniazdku, jeżeli ma być mierzony prąd maks. 10 A.

6. gniazdko „COM”

Umieścić czarny (negatywny) przewód pomiarowy.

7. gniazdko "VmA"

Umieścić czerwony przewód pomiarowy w tym gniazdku, jeżeli ma być mierzone napięcie, rezystancja lub prąd (za wyjątkiem 10A).

7. Przepięcie / kategorie instalacji

Multimetry cyfrowe są kategoryzowane według stopnia ryzyka występowania oraz poziomu przepięcia przejściowego, które może występować podczas pomiaru. Przepięcia przejściowe to krótkotrwałe przepływy energii elektrycznej wywoływane przez układ, np. z powodu uderzenia pioruna w linię wysokiego napięcia. Zgodnie z normą EN 61010-1 obowiązują następujące kategorie:

Page 64

DVM852

Należy pamiętać, że do pomiaru parametrów sprzętu z przewodami zasilającymi instalowanymi na zewnątrz (instalacja nadziemna lub podziemna) bezwzględnie należy używać mierników kat. IV.

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w instalacjach KAT. III Zasilanych napięciem do 600 V

Stopień

zanieczyszczenia I

Brak zanieczyszczenia lub wyłącznie zanieczyszczenia suche bez właściwości przewodzących. Zanieczyszczenia nie wywierają żadnego wpływu. (występują wyłącznie w

obudowach hermetycznych).

Stopień

zanieczyszczenia II

Występują wyłącznie zanieczyszczenia bez właściwości przewodzących. Okazjonalnie może występować przejściowe przewodnictwo na skutek kondensacji

(niniejsza kategoria obejmuje pomieszczenia mieszkalne i biurowe)

Stopień

zanieczyszczenia III

Występują zanieczyszczenia o właściwościach przewodzących lub zanieczyszczenia suche bez właściwości przewodzących, które na skutek kondensacji mogą stać się przewodzące. (środowiska przemysłowe i mające kontakt z powietrzem zewnętrznym, ale chronione przed działaniem opadów

atmosferycznych).

Stopień

zanieczyszczenia IV

Zanieczyszczenia powodujące stałe przewodzenie prądu – pyły przewodzące, deszcz lub śnieg (odkryte środowiska zewnętrzne, środowiska z wysokim poziomem wilgotności lub dużymi stężeniami drobnych cząstek).

Uwaga:

Niniejsze urządzenie zaprojektowano zgodnie z normą EN 61010-1, kategoria instalacyjna III (KAT. III) 600 V. Oznacza to, że obowiązują

pewne ograniczenia w zakresie stosowania urządzenia, związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

8. Stopień zanieczyszczenia

Norma IEC 61010-1 określa różne stopnie zanieczyszczenia układów, w przypadku których należy stosować odpowiednie zabezpieczenia w celu zapewnienia bezpieczeństwa. Silniej zanieczyszczone układy wymagają większej liczby zabezpieczeń, natomiast rodzaje stosowanych zabezpieczeń zależą głównie od właściwości materiałów izolacyjnych oraz obudowy. Stopień zanieczyszczenia określony dla DVM wskazuje, w jakich układach urządzenie może być stosowane.

Uwaga: Niniejsze urządzenie zostało opracowane zgodnie z normą EN

61010-1 dla stopnia zanieczyszczenia 2 . Oznacza to, że obowiązują

Page 65

DVM852

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w układach o stopniu zanieczyszczenia II.

pewne ograniczenia w zakresie stosowania urządzenia związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

9. Specyfikacja

Urządzenie nie jest skalibrowane fabrycznie! Przepisy dotyczące środowiska pracy: Przyrząd ten może być stosowany wyłącznie do pomiarów w środowiskach

kategorii I, II i III (patrz §7)

Przyrząd może być stosowany wyłącznie w środowiskach o stopniu

zanieczyszczenia 2 (patrz §8) Idealne warunki robocze: temperatura: 18 °C do 28 °C (64 °F do 82 °F)

wilgotność względna: maks. 80 % wysokość n.p.m.: maks. 2000 m (6560 ft)

napięcie .......................................................................... 600 V

zabezpieczenie bezpiecznikiem .......... F250 mA/600 V, F10 A/600 V

zasilanie........................................ 1 x 9 V 6F22 bateria alkaliczna

wyświetlacz ...................................... Ekran LCD, wartości do 1999

wymiary wyświetlacza .............................................. 45 x 18 mm

częstotliwość próbkowania .................................................. 2-3/s

metoda pomiaru . Przetwornik analogowo-cyfrowy z integracją funkcji dual-slope

przekroczenie zakresu ........................................................... “1”

brzęczyk ciągłości ................................................................. tak

testowanie tranzystorów ........................................................ tak

testowanie diod .................................................................... tak

wskaźnik niskiego poziomu baterii ........................................... tak

tryb przełączania zakresów ............................................... ręczny

zakresy ................................................................................ 19

zapamiętywanie danych......................................................... tak

podświetlenie ....................................................................... tak

automatyczne wyłączanie .................................................... brak

wymiary ......................................................... 68 x 138 x 30 mm

waga (z baterią) ............................................................ ± 170 g

temperatura przechowywania ............................... -10 °C do 50 °C

sonda pomiarowa (załącz.) ............. KAT III 600 V, 10 A; L = 80 cm

Page 66

DVM852

Nie dokonywać pomiaru obwodów, które mogą

znajdować się pod napięciem > 600 V

zakres

rozdzielczość

dokładność

200 mV

0,1 mV

± (0.5 % rdg + 2 cyfry)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % rdg + 2 cyfry)

Nie dokonywać pomiaru obwodów, które mogą

znajdować się pod napięciem > 600 V

zakres

rozdzielczość

dokładność

200 V

100 mV

± (1.2 % rdg + 10 cyfry)

600 V

1 V

Nie dokonywać pomiaru obwodów, które mogą

znajdować się pod napięciem > 600 V

zakres

rozdzielczość

dokładność

20 µA

0,01 µA

± (1.0 % rdg + 2 cyfry)

200 µA

0.1 µA

2000 µA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.5 % rdg + 2 cyfry)

10 A

10 mA

± (3.0 % rdg + 2 cyfry)

9.1 NAPIĘCIE DC

Zabezpieczenie przeciążeniowe: 250 V rms do zakresu 200 mV 600 V DC lub AC rms do wszystkich innych zakresό w

9.2 NAPIĘCIE PRĄDU ZMIENNEGO

Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms fali sinusoidalnej

Zakres częstotliwości: 40-400 Hz Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

9.3 PRĄD STAŁY DC

Zabezpieczenie przeciążeniowe: bezpiecznik F250 mV/600 V, F10 A/600 V Uwaga: 10 A do 15 sekund każde 10 minut

Page 67

DVM852

Nie dokonywać pomiarów rezystancji na obwodach pod

napięciem

zakres

rozdzielczość

dokładność

200 Ω

0.1 Ω

± (0.8 % rdg + 3 cyfry)

2000 Ω

1 Ω

± (0.8 % rdg + 2 cyfry)

20k Ω

10 Ω

200k Ω

100 Ω

2000k Ω

1k Ω

± (1.0 % rdg + 2 cyfry)

Nie dokonywać pomiaru parametrów diod ani ciągłości

w obwodach znajdujących się pod napięciem

zakres

opis

jeśli obwód jest ciągły (nie przekracza 40),

wbudowany brzęczyk wyemituje sygnał dźwiękowy.

na wyświetlaczu pokazuje się przybliżona wartość

spadku napięcia na diodzie w kierunku przewodzenia

Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V

Zachować szczególną ostrożność podczas pomiaru napięcia o wartościach przekraczających 60 VDC lub 30 VAC rms. Podczas pomiaru palce należy umieścić za krawędziami ochronnymi

sond pomiarowych!

9.4 REZYSTANCJA

Zabezpieczenie przeciążeniowe: bezpiecznik F250 mV/600 V Maks. napiecie rozwarcia: 3,2 V

9.5 TEST DIOD I CIĄGŁOŚCI OBWODU

10. Pomiar napięcia

10.1 POMIAR NAPIĘCIA DC

1. Podłączyć czerwony przewód pomiarowy do gniazda "VmA", a czarny

do gniazda "COM".

2. Ustawić pokrętło na żądanej pozycji V . Jeżeli rząd wielkości

mierzonego napięcia nie jest znany przed pomiarem, ustawić pokrętło

Page 68

DVM852

Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V

Zachować szczególną ostrożność podczas pomiaru napięcia powyżej

60 VDC lub 30 VAC rms.

Podczas pomiaru palce należy umieścić za krawędziami ochronnymi

sond pomiarowych!

Nie dokonywać pomiarów rezystancji na obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

zakresu na pozycji maksymalnej, a następnie stopniowo zmniejszać do uzyskania najlepszej rozdzielczości.

3. Podłączyć przewody pomiarowe do testowanego obwodu.

4. Odczytać wartość napięcia z ekranu LCD wraz z biegunowością

czerwonego przewodu pomiarowego.

10.2 POMIAR NAPIĘCIA AC

1. Podłączyć czerwony przewód pomiarowy do gniazda "VmA", a czarny

do gniazda "COM".

2. Ustawić pokrętło na żądanej pozycji V~.

3. Podłączyć przewody pomiarowe do testowanego źródła.

4. Odczytać wartość napięcia na wyświetlaczu LCD.

11. Pomiar prądu

1. Podłączyć czerwony przewód pomiarowy do gniazdka “VmA", a

czarny do gniazdka “COM” (do pomiaru prądu w zakresie 10A należy przełączyć czerwony z gniazdka 200mA na 10A).

2. Ustawić pokrętło na żądanej pozycji DC A.

3. Otworzyć obwód, w którym ma być mierzony prąd i podłączyć

do niego przewody pomiarowe SZEREGOWO.

4. Odczytać wartość prądu z ekranu LCD wraz z biegunowością

czerwonego przewodu pomiarowego.

12. Pomiar rezystancji

1. Podłączyć czerwony przewód pomiarowy do gniazdka “VmA", a

czarny do gniazdka “COM” (czerwony przewód ma biegunowość dodatnią „+”).

2. Ustawić pokrętło na żądanej pozycji zakresu „".

3. Podłączyć przewody pomiarowe do testowanego rezystora i odczytać

wartość z wyświetlacza LCD.

Page 69

DVM852

Nie dokonywać pomiaru parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed

otwarciem obudowy każdorazowo należy odłączać przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać

wyłącznie bezpieczników o parametrach określonych w niniejszej

instrukcji.

Uwaga: patrz ostrzeżenie na gnieździe baterii

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się

do autoryzowanego sprzedawcy.

Przed wymianą baterii lub bezpieczników odłączyć przewody pomiarowe i wyjąć z gniazd pomiarowych.

4. Jeżeli mierzona rezystancja jest częścią obwodu, przed przyłożeniem

sond pomiarowych należy odłączyć zasilanie i rozładować wszystkie

kondensatory.

13. Testowanie diod

1. Podłączyć czerwony przewód pomiarowy do gniazdka “VmA", a

czarny do gniazdka “COM” (czerwony przewód ma biegunowość dodatnią „+”).

2. Ustawić pokrętło na żądanej pozycji " ".

3. Podłączyć czerwony przewód pomiarowy do anody, a czarny do katody

diody w celu przeprowadzenia testów. Pojawi się przybliżony spadek napięcia w kierunku przewodzenia na diodzie. Jeżeli połączenie zostanie odwrócone, na wyświetlaczu pokaże się tylko cyfra „1”.

14. Testowanie ciągłości obwodu

1. Podłączyć czerwony przewód pomiarowy do gniazdka “VmA", a

czarny do gniazdka “COM”.

2. Ustawić pokrętło na żądanej pozycji " ".

3. Podłączyć przewody pomiarowe do dwóch końców testowanego

obwodu. Jeśli obwód jest ciągły, wbudowany brzęczyk wyemituje sygnał dźwiękowy.

15. Wymiana baterii i bezpiecznika

Page 70

DVM852

 Po " " wyświetleniu należy wymienić baterię.  Bezpieczniki rzadko wymagają wymiany – przepalenie się bezpiecznika

prawie zawsze jest wynikiem błędu ludzkiego.

Aby wymienić baterię lub bezpiecznik:

 Wyłączyć przyrząd  Zdemontować pokrywę ochronną i poluzować dwie śruby z tyłu

miernika, a następnie delikatnie otworzyć obudowę.

 Wyjąć starą baterię i włożyć nową. Bateria: alkaliczna 9V 6LR61, nie używać akumulatorów i upewnić się, że biegunowość jest właściwa

Bezpieczniki: F250 mA 600 V i F10 A 600 V 5 x 20 mm

Przed uruchomieniem miernika upewnić się, że jego obudowa jest szczelnie zamknięta i umieścić pokrywę ochronną na miejscu.

16. Wykrywanie i usuwanie usterek

Jeżeli podczas pomiaru ciągłości urządzenie ciągle emituje sygnały dźwiękowe, oznacza to usterkę bezpiecznika 600 V-250 mA. Wymienić

bezpiecznik.

Należy pamiętać, że niski poziom baterii może doprowadzić do niewłaściwych wyników pomiarów. Regularnie wymieniać baterię 9V. (wskazówka: obniżona jasność podświetlenia/ekranu LCD oznacza niski poziom naładowania baterii)

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego

Instrukcja jest własnością firmy Velleman nv i jest chroniona prawami autorskimi. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana,

powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw

autorskich.

Page 71

DVM852

AC (Corrente Alterna)

DC (Corrente Contínua)

AC e DC

Risco de choque eléctrico A possibilidade de tensão perigosa.

Atenção: risco de perigo, consulte o manual para informação sobre segurança. Advertência: Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte Atenção: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado

Duplo isolamento (proteção classe 2)

Ligação à terra

Fusível

Condensador

MANUAL DO UTILIZADOR

1. Introdução

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigirse a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a

legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Símbolos utilizados

Page 72

DVM852

Díodo

Continuidade

Este símbolo indica: Ler as instruções

Não ler as instruções ou o manual pode levar à ocorrência de danos, lesões ou até mesmo à morte.

Este símbolo indica: Perigo

Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte

Este símbolo indica: Risco de perigo/danos

Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte

Este símbolo indica: Atenção; informação importante

Ignorar esta informação pode levar a uma situação de perigo.

ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para

evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual. Nota: leia a advertência no compartimento da pilha

Não exponha o aparelho ao frio, calor e grandes variações de temperatura. Ao deslocar o aparelho de um local frio para um local quente, deixe-o desligado até estar á temperatura ambiente. Isto evitará a formação de condensação e erros de medição.

Proteja o aparelho de quedas e má utilização. Evite usar força excessiva durante a utilização.

Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

Page 73

DVM852

Risco de choque eléctrico durante o funcionamento. Tenha

muito cuidado ao medir circuitos sob tensão.

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Este é um instrumento de medição de categoria CAT III. Nunca use este equipamento num ambiente CAT IV. Consulte a

§7 categoria de instalação/Sobretensão.

Leia este anexo e o manual atentamente. Familiarize-se com o funcionamento do aparelho antes de o utilizar.

Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

Utilize o aparelho apenas para as aplicações descritas neste manual. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.

4. Manutenção

Antes de proceder a quaisquer atividades de manutenção, desligue os cabos de teste das tomadas. Para instruções sobre como substituir pilhas ou fusíveis, consulte §11 Substituição de Pilhas e Fusíveis. Não utilize abrasivos ou solventes no medidor. Para efeitos de limpeza use um pano húmido e um detergente neutro.

5. Durante a Utilização

 Nunca exceda os valores máximo recomendados. O valor máximo é

indicado separadamente nas especificações para cada nível de medição.

 Nunca toque nos terminais que não estão a ser utilizados enquanto o

multímetro estiver ligado a um circuito que está a ser testado.

Page 74

DVM852

 Nunca use o medidor com instalações de CAT III ao medir voltagens

que possam exceder a margem de segurança de 600V acima do solo.

 Coloque o seletor na posição máxima caso a intensidade da carga a ser

medida não seja previamente conhecida.

 Desligue as pontas de teste do circuito testado antes de rodar o selector

para escolher outras funções.

 Ao fazer medições num aparelho de TV ou circuitos de corrente alterna,

tenha sempre em conta que o medidor pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.

 Seja extremamente cuidadoso ao medir tensões de mais de 60 Vdc ou

30 Vac rms. Coloque sempre os dedos por detrás da barreira de protecção durantes as medições.

 Não meça resistências, díodos ou continuidade em circuitos sob tensão.

Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

O DVM852 é um multímetro digital 3 ½ a pilhas, para medir tensão AC e DC, correntes DC e resistência. Oferece ainda a possibilidade de executar testes de continuidade e testes de diodos e transistores. A iluminação de fundo é opcional.

Veja a imagem na página 2 deste manual:

1. Display

3 ½ dígitos, 7 segmentos, LCD: 15mm de altura

2. Luz de fundo

Quando este botão se encontra pressionado, a visor ficará com o fundo iluminado durante aproximadamente 5 segundos.

3. Selector giratório

Este interruptor é usado para selecionar funções e níveis bem como para ligar e desligar o medidor.

4. Botão de retenção

Ao pressionar este botão, o visor reterá a última leitura e o símbolo"

" permanecerá no LCD até que o botão seja pressionado

novamente.

5. entrada "10A"

Introduza o cabo de teste vermelho neste conector de forma a medir uma corrente máxima de 10 A.

6. entrada "COM"

Introduza o cabo de teste preto (negativo).

7. entrada "V mA"

Introduza o cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e corrente (excepto 10 A).

Page 75

DVM852

CAT I

Um multímetro de categoria CAT I é indicado para medir circuitos electrónicos protegidos não conectados directamente à rede eléctrica, p.ex ligações de circuitos electrónicos, sinais de controlo...

CAT II

Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, aparelhos monofásicos ligados à rede eléctrica com um conector e circuitos num ambiente doméstico normal, na condição que o circuito esteja a uma distância mínima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodomésticos e ferramentas portáteis, etc.

CAT III

Um DMM de categoria CAT III não só é indicado para medições num ambiente CAT I e CAT II, como também para a medição de um aparelho mono- ou polifásico (fixo) a uma distância mínima de 10 m de um ambiente CAT IV, e para a medição em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação, forno eléctrico).

CAT IV

Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e também para medição numa entrada de energia de nível primário. Qualquer medição efectuada num aparelho, cujos cabos estão no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Este aparelho está indicado apenas para medições 600 V in CAT III

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transitórias que podem ocorrer nas pontas de teste. Uma sobretensão transitória é um aumento curto da tensão induzido por um sistema, por ex., a queda de um raio num poste de alta tensão. As categorias segundo o EN 61010-1 são:

Advertência:

Este aparelho foi desenhado de acordo coma instalação EN 61010-1 categoria CAT III 600V. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Consulte a tabela abaixo.

8. Grau de contaminação

A norma IEC 61010-1 especifica os diferentes tipos de contaminação ambiental. Cada tipo necessita do seu próprio nível de protecção para garantir segurança. Um ambiente rugoso necessita de um nível de protecção mais severo. O nível de protecção adaptado a um determinado ambiente depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser utilizado.

Page 76

DVM852

Grau de contaminação 1

Ausência de contaminação ou contaminação seca e não condutora. A poluição não tem qualquer influência. (apenas se encontra em compartimentos hermeticamente selados)

Grau de contaminação 2

Apenas ocorre poluição não condutora. De vez em quando, pode surgir uma condução curta provocada pela condensação (ambiente doméstico e de escritório estão inseridos nesta categoria)

Grau de contaminação 3

Ocorre poluição condutora, ou ocorre a poluição seca e não condutora que se torna condutora devido à condensação que está prevista. (ambientes industriais e ambientes expostos ao ar exterior mas não em contacto com a precipitação)

Grau de contaminação 4

A poluição gera condutividade persistente provocada por poeira condutora, chuva ou neve. (ambientes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de partículas)

Este aparelho só está indicado para medições num ambiente com um grau de contaminação 2.

Advertência: Este aparelho foi desenhado de acordo com a norma EN

61010-1, grau de contaminação 2. Isto implica restrições de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte a tabela abaixo.

9. Especificações

Este aparelho não vem calibrado de origem! Normas relativas ao ambiente de utilização: Use este multímetro apenas para medições em ambientes de CAT II e CAT III (ver §7) Use este multímetro apenas num ambiente de grau de contaminação 2 (ver §8) As condições ideais de funcionamento incluem: temperatura: 18 °C a 28 °C (64 °F a 82 °F) humidade relativa: máx. 80 % altitude: máx. 2000 m (6560 ft)

voltagem ......................................................................... 600 V

fusível de protecção .......................... F250 mA/600 V, F10 A/600 V

alimentação ............................................ 1 pilha alcalina 9 V 6F22

ecrã ..................................................... LCD, contagem até 1999

dimensões do visor ................................................... 45 x 18 mm

frequência de amostragem .............................................. 2-3/seg.

método de medição ........................... Conversor de integração A/D

Page 77

DVM852

Não meça circuitos que possam ter uma tensão

> 600 V

amplitude

resolução

precisão

200 mV

0.1 mV

± (0.5 % leitura + 2 dígitos)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % leitura + 2 dígitos)

Não meça circuitos que possam ter uma tensão

> 600 V

amplitude

resolução

precisão

200 V

100 mV

± (1.2 % leitura + 10 dígitos)

600 V

1 V

acima do limite .................................................................... “1”

indicador sonoro de continuidade ............................................ sim

teste de transistores ............................................................. sim

teste de díodos .................................................................... sim

indicador de bateria fraca ...................................................... sim

modos disponíveis .......................................................... manual

parâmetros ........................................................................... 19

retenção de dados ................................................................ sim

retroiluminação .................................................................... sim

desliga automaticamente ...................................................... não

dimensões ...................................................... 68 x 138 x 30 mm

peso (com pilhas) .......................................................... ± 170 g

temperatura de armazenamento ............................. -10 °C a 50 °C

sonda de teste (incl.) ..................... CAT III 600 V, 10 A; L = 80 cm

9.1 VOLTAGEM DC

Protecção contra sobrecarga: 250 V rms para a opção 200 mV; 600 V DC ou AC rms para todos os outros parâmetros

9.2 VOLTAGEM AC

Detecção média, calibrado para rms da onda senoidal Amplitude de frequência: 40-400 Hz Protecção contra sobrecarga: 600 V DC ou AC rms

Page 78

DVM852

Não meça circuitos que possam ter uma tensão

> 600 V

amplitude

resolução

precisão

20 µA

0.01 µA

± (1.0 % leitura + 2 dígitos)

200 µA

0.1 µA

2000 µA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.5 % leitura + 2 dígitos)

10 A

10 mA

± (3.0 % leitura + 2 dígitos)

Não faça medições de resistência em circuitos ativos

amplitude

resolução

precisão

200 Ω

0.1 Ω

± (0.8 % leitura + 3 dígitos)

2000 Ω

1 Ω

± (0.8 % leitura + 2 dígitos)

20k Ω

10 Ω

200k Ω

100 Ω

2000k Ω

1k Ω

± (1.0 % leitura + 2 dígitos)

Não faça medições de díodos ou de continuidade em

circuitos ativos

amplitude

descrição

se existir continuidade (menos de 40), será emitido

um sinal sonoro

mostra a queda de tensão aproximada do díodo.

9.3 CORRENTE DC

Protecção contra sobrecarga: Fusível 250 mV/600 V, F10 A/600 V Observação: 10 A em 15 seconds a cada 10 minutos

9.4 RESISTÊNCIA

Protecção contra sobrecarga: Fusível F250 mV/600 V Tensão máxima do circuito aberto: 3.2 V

9.5 DÍODO E CONTINUIDADE

Page 79

DVM852

Não meça circuitos que possam ter uma tensão > 600 V

Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

Não meça circuitos que possam ter uma tensão > 600 V

Seja extremamente cuidadoso ao medir uma tensão superior a 60 Vdc ou 30 Vac rms. Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

10. Medição da voltagem

10.1 MEDIÇÃO DE TENSÃO DC

1. Introduza a ponta de teste vermelha no borne "VmA" e a ponta de

teste preta no borne "COM".

2. Coloque o interruptor giratório na posição V desejada. Se não

conhecer previamente a tensão a ser medida, deve colocar o interruptor na posição máxima e depois ir reduzindo gradualmente até obter a resolução ideal.

3. Ligue os cabos de teste à fonte que pretende medir.

4. Leia o valor da tensão no visor LCD bem como a polaridade do cabo de

ligação vermelho.

10.2 MEDIÇÃO DE TENSÃO AC

1. Ligue o cabo de teste vermelho na entrada "VmA" e o cabo de teste

preto na entrada "COM".

2. Coloque o interruptor giratório na posição V~ apropriada.

3. Ligue os cabos de teste à fonte que pretende medir.

4. Leia o valor da tensão no visor LCD.

11. Medição de Corrente

1. Ligue o cabo de teste vermelho na entrada"VmA" e o cabo de teste

preto na entrada "COM" (troque o cabo de teste vermelho para a entrada "10A" para medições entre 200 mA e 10 A).

2. Coloque o interruptor giratório (DCA) na posição desejada.

3. Abra o circuito no qual a corrente deverá ser medida e ligue os

cabos de teste ao circuito IN SERIES.

4. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD

Page 80

DVM852

Não faça medições de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de

12. Medição de Resistência

1. Ligue o cabo de teste vermelho na entrada "VmA" e o cabo de teste

preto na entrada "COM" (o cabo vermelho tem polaridade positiva "+").

2. Coloque o interruptor giratório na posição "" apropriada.

3. Ligue os cabos de teste ao resistor a ser medido e leia o que aparece

no visor LCD.

4. Se a resistência a ser medida está ligada a um circuito, desligue a

alimentação e descarregue todos os capacitores antes de ligar as sondas de teste.

13. Teste de Díodo

1. Ligue o cabo de teste vermelho na entrada"VmA" e o cabo de teste

preto na entrada "COM" (o cabo vermelho tem poalridade positiva "+".).

2. Coloque o interruptor giratório na posição " ".

3. Ligue o cabo de teste vermelho ao ânodo do diodo a ser testado e o

cabo de teste preto ao cátodo do diodo. A queda de tensão directa aproximada do diodo será exibida. Se a ligação estiver invertida no visor apenas aparecerá "1".

14. Teste de Continuidade

1. Ligue o cabo de teste vermelho na entrada "VmA" e o preto na

entrada "COM".

2. Coloque o interruptor na posição " ".

3. Ligue os cabos de teste a dois pontos do circuito que pretende testar.

Se existir continuidade será emitido um sinal sonoro.

15. Substituição da Pilha e Fusível

Page 81

DVM852

incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual. Nota: leia a advertência no compartimento da pilha

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medição antes de substituir pilhas ou fusíveis.

 Quando aparece " " a pilha deve ser substituída.  Os fusíveis raramente precisam de ser substituídos e fusíveis fundidos

são normalmente resultado de erro humano.

Para substituir a pilha ou fusível:

 Desligue o medidor  Retire a proteção da extremidade, desaperte os dois parafusos situados

na parte de trás do medidor e abra com cuidado.

 Retire a pilha gasta e introduza uma nova. Pilha: Pilha alcalina de 9V 6LR61, não utilize pilhas recarregáveis e respeite sempre a polaridade Fusíveis: F250 mA 600 V e F10 A 600 V 5 x 20 mm Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utilizar.

16. Resolução de problemas

Se o aparelho apita sem interrupção enquanto mede a continuidade, isto significa que o fusível interno de 600V-250 mA está avariado. Substituir o fusível Tenha sempre em conta que uma pilha fraca pode originar medições incorrectas. Substitua a pilha de 9 V com regularidade. (dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fraca)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

Page 82

Velleman® Service and Quality Warranty

Since its foundation in 1972, Velleman® acquired extensive experience in the electronics world and currently distributes its products in over 85 countries. All our products fulfil strict quality requirements and legal stipulations in the EU. In order to ensure the quality, our products regularly go through an extra quality check, both by an internal quality department and by specialized external organisations. If, all precautionary measures notwithstanding, problems should occur, please make appeal to our warranty (see guarantee conditions).

General Warranty Conditions Concerning Consumer Products (for EU):

• All consumer products are subject to a 24-month warranty on production flaws and defective material as from the original date of purchase.

• Velleman® can decide to replace an article with an

equivalent article, or to refund the retail value totally or partially when the complaint is valid and a free repair or replacement of the article is impossible, or if the expenses are out of proportion. You will be delivered a replacing article or a refund at the value of 100% of the purchase price in case of a flaw occurred in the first year after the date of purchase and delivery, or a replacing article at 50% of the purchase price or a refund at the value of 50% of the retail value in case of a flaw occurred in the second year after the date of purchase and delivery.

• Not covered by warranty:

- all direct or indirect damage caused after delivery to the article (e.g. by oxidation, shocks, falls, dust, dirt, humidity...), and by the article, as well as its contents (e.g. data loss), compensation for loss of profits;

- consumable goods, parts or accessories that are subject to an aging process during normal use, such as batteries (rechargeable, non-rechargeable, built-in or replaceable), lamps, rubber parts, drive belts... (unlimited list);

- flaws resulting from fire, water damage, lightning, accident, natural disaster, etc.…;

- flaws caused deliberately, negligently or resulting from improper handling, negligent maintenance,

abusive use or use contrary to the manufacturer’s

instructions;

- damage caused by a commercial, professional or collective use of the article (the warranty validity will be reduced to six (6) months when the article is used professionally);

- damage resulting from an inappropriate packing and shipping of the article;

- all damage caused by modification, repair or alteration performed by a third party without written permission by Velleman®.

• Articles to be repaired must be delivered to your Velleman® dealer, solidly packed (preferably in the original packaging), and be completed with the

original receipt of purchase and a clear flaw description.

• Hint: In order to save on cost and time, please

reread the manual and check if the flaw is caused by obvious causes prior to presenting the article for repair. Note that returning a non-defective article can also involve handling costs.

• Repairs occurring after warranty expiration are

subject to shipping costs.

• The above conditions are without prejudice to all

commercial warranties.

The above enumeration is subject to modification according to the article (see article’s manual).

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een

garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie

of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

Page 83

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te

worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te

bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen

transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste

expérience dans le secteur de l’électronique et est

actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité

externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre

garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre

tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés,

Velleman® s’autorise à remplacer ledit article par un

article équivalent ou à rembourser la totalité ou une

partie du prix d’achat. Le cas échéant, il vous sera

consenti un article de remplacement ou le

remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la

livraison, ou un article de remplacement moyennant

50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex.

perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ;

- tout dommage qui résulte d’un incendie, de la

foudre, d’un accident, d’une catastrophe naturelle,

etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien

incorrect, ou une utilisation de l’appareil contraire aux

prescriptions du fabricant ;

- tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de

l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ;

- tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une

tierce personne sans l’autorisation explicite de SA

Velleman® ; - frais de transport de et vers Velleman®

si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de

préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de

contrôler câbles, piles, etc. avant de retourner

l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte

aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une

complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.

Page 84

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un

período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o

sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado

tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los

cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos

derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine

kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung,

Page 85

oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie

die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist

werden Transportkosten berechnet.

• Jede kommerzielle Garantie lässt diese Rechte

unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

• no caso da reclamação ser justificada e que a

reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

• estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação,

choques, quedas, poeiras, areias, impurezas…) e

provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias… (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

Page 86

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de

compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece as

condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.

Garanzia di Qualità Velleman®

Velleman® ha oltre 35 anni di esperienza nel mondo dell'elettronica e distribuisce i suoi prodotti in oltre 85 paesi. Tutti i nostri prodotti soddisfano rigorosi requisiti di qualità e rispettano le disposizioni giuridiche dell'Unione europea. Al fine di garantire la massima qualità, i nostri prodotti vengono regolarmente sottoposti ad ulteriori controlli, effettuati sia da un reparto interno di qualità che da organizzazioni esterne specializzate. Se, nonostante tutti questi accorgimenti, dovessero sorgere dei problemi, si prega di fare appello alla garanzia prevista (vedi condizioni generali di garanzia).

Condizioni generali di garanzia per i prodotti di consumo:

• Questo prodotto è garantito per il periodo stabilito dalle vigenti norme legislative, a decorrere dalla data di acquisto, contro i difetti di materiale o di fabbricazione. La garanzia è valida solamente se

l’unità viene accompagnata dal documento

d’acquisto originale.

• Velleman® nv provvederà, in conformità con la presente garanzia (fatto salvo quanto previsto dalla legge applicabile), ad eliminare i difetti mediante la riparazione o, qualora Velleman® nv lo ritenesse necessario, alla sostituzione dei componenti difettosi o del prodotto stesso con un altro avente identiche caratteristiche

• Tutti i rischi derivanti dal trasporto, le relative spese

o qualsiasi altra spesa diretta o indiretta subordinata alla riparazione, non sarà posta a carico di Velleman® nv.

• Velleman® nv non potrà essere in alcun caso ritenuta responsabile di danni causati dal malfunzionamento del dispositivo.

L’eventuale riparazione sarà a pagamento se:

• Sono scaduti i tempi previsti.

• Non viene fornito un documento comprovante la data d’acquisto.

• Non è visibile sull’apparecchio il numero di serie.

• L’unità è stata usata oltre i limiti consentiti, è stata

modificata, installata impropriamente, è stata aperta o manomessa.

Legen Heirweg 33, 9890 Gavere, Belgium

Imported by Velleman nv

Made in PRC

www.velleman.eu
