CTC1000KP

REMOTE KEYPAD FOR CTC1000

DRAADLOOS KEYPAD VOOR CTC1000

CLAVIER DE COMMANDE POUR CTC1000

TECLADO DE CONTROL PARA CTC1000

BEDIENFELD FUR CTC1000

TECLADO À DISTÂNCIA PARA O CTC1000

USER MANUAL 3 GEBRUIKERSHANDLEIDING 12 MODE D'EMPLOI 22 MANUAL DEL USUARIO 32 BEDIENUNGSANLEITUNG 42 MANUAL DO UTILIZADOR 52

CTC1000KP

V. 01 – 12/06/2013 2 ©Velleman nv

CTC1000KP

Keep the device away from children and unauthorised users.

Indoor use only. Keep this device away from rain, moisture, splashing and dripping liquids.

USER MANUAL

1. Introduction To all residents of the European Union

Important environmental information about this product

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, don't install or use it and contact your dealer.

2. Safety Instructions

 Damage caused by disregard of certain guidelines in this manual

 Keep the device away from splashing and dripping liquids.  Note that damage caused by user modifications to the device is

 This system can provide valuable protection for your home and

V. 01 – 12/06/2013 3 ©Velleman nv

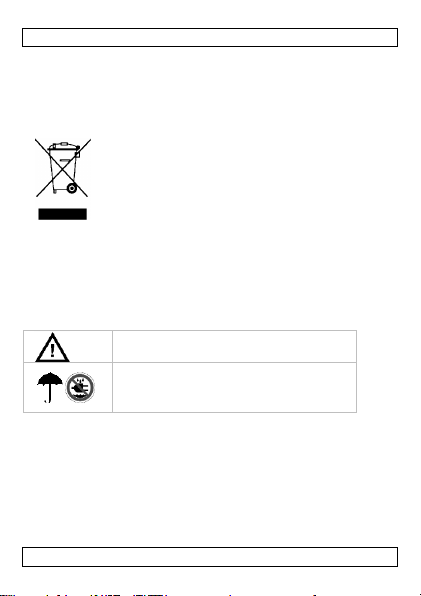

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.

is not covered by the warranty and the dealer will not accept responsibility for any ensuing defects or problems.

not covered by the warranty.

property if used properly. However, it cannot guarantee complete protection against burglary or robbery. Therefore, VELLEMAN nv will not be responsible for any losses or damages which occur during the use of this product.

CTC1000KP

green LED

cancel key

red LED

disarm key

orange LED

letter and digit keys

cover plate

mounting hole

arm key

tamper switch

home arm key

buzzer

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.

 Have the system installed by a qualified installer.  Respect the legislation in your region when installing an alarm

system. If necessary, refer to local authorities.

 Protect this device from shocks and abuse. Avoid brute force when

operating the device.

 Protected the device against extreme heat, dust and moisture.  Familiarise yourself with the functions of the device before actually

using it.

 All modifications of the device are forbidden for safety reasons.  The device does not contain any user-serviceable parts except for

the battery.

 Only use the device for its intended purpose. Using the device in

an unauthorised way will void the warranty.

4. Features

 16-button keypad with backlight for night use  energy saving, consumes power only when in operation  low battery detection  tamper-proof: housing cannot be opened or removed from the

mounting surface

 IP rating: IP44  compact and unobtrusive design  works with the control panel CTC1000 (not included)

5. Overview

Refer to the illustrations on page 2 of this manual.

V. 01 – 12/06/2013 4 ©Velleman nv

CTC1000KP

WARNING

 Do not puncture or throw batteries in fire as they might

explode.

 Keep batteries away from children.

6. Battery

The keypad comes with the battery already installed.

Low battery detection

The keypad has a low battery detection system. When it detects low battery, the keypad still has enough energy for about 4 months.

Replacing the battery

1. Put the control panel in configuration mode to avoid triggering

the tamper alarm (tamper alarm is not active in this mode).

2. Remove both cover plates (for example with a small flathead

screwdriver). The wall screws are now accessible.

3. Remove both wall screws.

4. Remove the 2 screws at the back of the keypad.

5. Remove the battery.

6. Wait for 5 minutes before inserting a new battery.

7. Insert a new battery (always use the correct battery type: see

Technical specifications). Make sure the polarity is correct.

8. Close the case using the screws.

9. Screw back the keypad to the surface with the mounting screws

10. Close the cover plates.

11. On the control panel, exit configuration mode.

Power saving feature

 The keypad only consumes power while used.  Whenever a key is pressed, the keypad will activate.  After 5 seconds of key inactivity, the power turns off again and

returns to stand-by mode.

7. Security code

You can set the security code:  When installing the keypad (see section 8).

V. 01 – 12/06/2013 5 ©Velleman nv

CTC1000KP

 At a later moment, provided you are in test mode (see section

11).

8. Installation

8.1 Set up connection between keypad and control panel

1. On first use, pull out the battery protection strip on the back.

2. Put the keypad in test mode:

enter the PIN code (factory default is 0000), then press ＊. The keypad will sound 1 long beep and the green LED will blink.

3. On the CTC1000 control panel, go to the Add Device menu

(see chapter Managing devices in the control panel manual).

4. Refer to the control panel user manual to complete the learn-in

process.

5. When done, put the control panel in walk test mode (see section

Walk test in chapter Configuration in the control panel manual).

6. Hold the keypad in the desired location, press the ＊ button and

then the 1 button to check whether the location is within range of the control panel.

7. If you have chosen a proper location, you can attach the keypad

to the wall following the steps described below. You will now set the pin code.

8. Press ＊ then 6.

A long beep will be sound.

9. Enter the PIN code (default PIN code is 0000).

10. Press .

The keypad sounds a long beep.

11. Enter your new 4-digit code.

12. Press #.

The keypad sounds a long beep.

13. Press the Disarm button twice to exit test mode.

The keypad is now connected to the control panel.

8.2 Mounting the keypad

1. Remove both cover plates from the keypad (for example with a

small flathead screwdriver).

V. 01 – 12/06/2013 6 ©Velleman nv

CTC1000KP

2. Using the 2 mounting holes as a template, mark off the positions

in the most appropriate place.

3. Insert the included wall plugs if fixing into plaster or brick

surface.

4. Attach the keypad using the included screws.

Make sure the tamper switch touches the wall.

5. Put back the 2 cover plates.

9. Understanding the LEDs Green LED

The green LED indicates activity.

 Green LED always on: the system is in normal operation mode.  Green LED flashes: the system is in test mode.  When the keypad is idle, all leds are off. After any key press, the

green active LED turns on for 5 seconds indicating that the keypad is active.

 The green LED will turn off after successful completion of a valid

keystroke sequence or when the pause in between key stokes is longer than 5 seconds.

 When the green LED turns off before a valid keystroke sequence is

completed (5 seconds), the previous entered keys are cleared.

Red LED

The green LED indicates connection.  The red LED flashes twice: the signal has been transmitted.

Orange LED

 Orange LED flashes 5 times: battery is low (flashes during

operation).

 Orange LED always on: tamper is triggered (on during operation).  When tamper alert and low battery are triggered together, the

orange LED turns is always on (during operation).

Notes

 A short beep sounds with each key press.  If the user enters an invalid keystrok, the keypad will sound 4

continuous beeps.

V. 01 – 12/06/2013 7 ©Velleman nv

CTC1000KP

Mode

Key combination

arm mode Enter a control panel user code and press .

Red LED flashes 5 times, a long beep sounds.

home mode

Enter a control panel user code and press . Red LED flashes 5 times, the keypad sounds 3 beeps.

disarm mode Enter a control panel user code and press .

Red LED flashes 5 times, the keypad sounds 2 beeps

enter test mode

Enter keypad PIN code and press ＊ key. The keypad will sound 1 long beep and green active LED flashes steadily.

panic alarm

Press 1 + 3 simultaneously. Red LED flashes 5 times, a long beep sounds.

fire alarm

Press 4 + 6 simultaneously. Red LED flashes 5 times, a long beep sounds.

medical alarm

Press 7 + 9 simultaneously. Red LED flashes 5 times, a long beep sounds.

Mode

Key combination

Arm Mode Press .

10. Arming and disarming the alarm system

10.1 Key combinations with PIN code

When entering a wrong key combination, the keypad will sound 4 short beeps.

10.2 Key combinations without PIN code

When entering a wrong key combination, the keypad will sound 4 short beeps.

V. 01 – 12/06/2013 8 ©Velleman nv

CTC1000KP

Red LED flashes 5 times, a long beep sounds.

Home Mode Press .

Red LED flashes 5 times, keypad sounds 3 beeps.

Disarm Mode Enter a control panel user code and .

Red LED flashes 5 times, keypad sounds 2 beeps.

Enter Test Mode

Enter keypad PIN code and press ＊ key. Green LED lights on, keypad sounds 1 long beep.

Panic Alarm

Press 1 + 3 simultaneously. Red LED flashes 5 times, a long beep sounds.

Fire Alarm

Press 4 + 6 simultaneously. Red LED flashes 5 times, a long beep sounds.

Medical Alarm

Press 7 + 9 simultaneously. Red LED flashes 5 times, a long beep sounds.

Change the PIN code

Press ＊ and then 6. Enter old pin code and press . Enter new 4-digit pin code and press #.

11. Test mode

You can use the test mode to avoid tamper alarm when installing, replacing low batteries or moving the keypad to a different location.

To put the keypad in test mode:  Enter the PIN code (default: 0000) followed by ＊.

The green LED will flash, a long beep sounds.

 To exit test mode, press twice.

The keypad will sound a long beep and the green LED will remain lit.

Test mode: key combinations

In test mode, you can use the following key combinations:

V. 01 – 12/06/2013 9 ©Velleman nv

CTC1000KP

Send keypad learn signal

Press ＊ and then 1

Enable dual-key panic alarm

Press ＊ and then 2

Enable dual-key fire alarm

Press ＊ and then 3

Enable dual-key medical alarm

Press ＊ and then 4

Disable dual key

Press ＊ and then 5

Enable arm/ home without pin code

Press ＊ and then 8

Enable arm/ home with pin code

Press ＊ and then 9

Quit test mode Press twice.

Notes

 When the keypad is in test mode, the power saving feature does

not apply.

 If no key is pressed within 30 minutes, the keypad will return to

normal operation mode.

12. Tamper protection

 The keypad is protected against any attempt to open the lid or to

detach the keypad from its mounting surface.

 Tamper protection is disabled when in test mode.  When a keypad tamper is triggered, it will send a signal to the

control panel and the orange LED will turn on. In addition, while using the keypad, orange LED will stay on to indicate the kp tamper fault.

13. System reset

 If you have forgotten the pin code or anything happened in the

keypad, you can reset the keypad to factory default.

 After reset, the PIN code reverts to its factory default (0000).  After reset, you will need to set up the connection between the

keypad and the control panel.

To reset the keypad:

1. Remove the keypad from the wall.

2. Remove one of the batteries and release the tamper switch.

V. 01 – 12/06/2013 10 ©Velleman nv

CTC1000KP

power supply

1 x lithium CR2450 battery (incl.) (order code CR2450C)

frequency

868.6375 MHz

range

± 200 m in open space (ideal circumstances)

operating temperature

-20 to 50 °C humidity

up to 95 % non-condensing

dimensions

103 x 72 x 18 mm

weight

132 g

3. Press and hold the 3 key while putting back the battery.

4. Continue pressing the 3 button until you hear 3 short beeps.

The keypad is now reset.

14. Technical Specifications

Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulting from (incorrect) use of this device. For more info concerning this product and the latest version of this manual, please visit our website www.velleman.eu. The information in this manual is subject to change without prior notice.

reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.

V. 01 – 12/06/2013 11 ©Velleman nv

CTC1000KP

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen.

GEBRUIKERSHANDLEIDING

1. Inleiding Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer of gebruik het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

 De garantie geldt niet voor schade door het negeren van bepaalde

 Bescherm tegen opspattende vloeistoffen.  Schade door wijzigingen die de gebruiker heeft aangebracht aan

 Dit systeem kan een waardevolle bescherming zijn voor uw huis

V. 01 – 12/06/2013 12 ©Velleman nv

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt

richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

het toestel valt niet onder de garantie.

en eigendom indien het juist gebruikt wordt. Toch kan dit systeem geen volledige beveiliging bieden tegen inbraak of roof. Daarom

CTC1000KP

groene led

cancel-toets

rode led

alarm uitschakelen

oranje led

letter- en cijfertoetsen

kan VELLEMAN nv niet verantwoordelijk worden gesteld voor eventuele verliezen en schade.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

 Laat het systeem installeren door een gekwalificeerde installateur.  Respecteer de plaatselijke wetgeving bij het installeren van een

alarmsysteem. Neem eventueel contact op met de plaatselijke autoriteiten.

 Bescherm het toestel tegen schokken. Vermijd brute kracht

tijdens de bediening van het toestel.

 Bescherm het toestel tegen extreme hitte, stof en vochtigheid.  Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

 Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan

het toestel.

 Er zijn geen door de gebruiker vervangbare onderdelen in dit

toestel, behalve de batterij.

 Gebruik het toestel enkel waarvoor het gemaakt is. Bij

onoordeelkundig gebruik vervalt de garantie.

4. Eigenschappen

 klavier met 16 knoppen en achtergrondverlichting voor gebruik 's

nachts

 energiebesparend, verbruikt enkel energie wanneer in gebruik  legebatterij-indicator  sabotagebestendig: de behuizing kan niet worden geopend of

verwijderd van de montageplaats

 IP-norm: IP44  compact en discreet  werkt met het bedieningspaneel CTC1000 (niet meegelev.)

5. Overzicht

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

V. 01 – 12/06/2013 13 ©Velleman nv

CTC1000KP

afdekplaat

montagegat

alarm inschakelen

sabotageschakelaar

home-knop (gedeeltelijk alarm)

zoemer

WAARSCHUWING

 U mag batterijen nooit doorboren of in het vuur gooien

(explosiegevaar).

 Houd batterijen uit het bereik van kinderen.

6. Batterij

Het keypad functioneert met batterijen (reeds geplaatst).

Legebatterij-indicator

Het keypad is uitgerust met legebatterijdetectie. De legebatterijdetectie functioneert zolang het toestel nog voldoende energie heeft voor 4 maanden.

De batterij vervangen

1. Zet het controlepaneel in configuratiemodus om te beletten dat

het sabotagealarm getriggerd wordt (sabotagealarm is niet actief in deze modus).

2. Verwijder beide afdekplaten (bijvoorbeeld met een kleine platte

schroevendraaier). U kunt nu de muurschroeven bereiken.

3. Verwijder beide muurschroeven.

4. Verwijder de 2 schroeven aan de achterkant van het keypad.

5. Verwijder de batterij.

6. Wacht 5 minuten alvorens een nieuwe batterij te plaatsen.

7. Plaats een nieuwe batterij (gebruik altijd het juiste type

batterijen: zie Technische specificaties). Controleer of de polariteit correct is.

8. Sluit de behuizing met de schroeven.

9. Schroef het keypad terug vast aan het oppervlak met de

montageschroeven.

10. Bevestig de 2 afdekplaten opnieuw.

11. Op het controlepaneel, verlaat de configuratiemodus.

V. 01 – 12/06/2013 14 ©Velleman nv

CTC1000KP Energiebesparende functie

 Het keypad verbruikt enkel energie wanneer in gebruik.  Het keypad wordt geactiveerd door een willekeurige toets in te

drukken.

 Na 5 seconden zonder een druk op de toetsen, wordt het toestel

opnieuw uitgeschakeld en keert het in standby-modus terug.

7. Beveiligingscode

De beveiligingscode instellen:

 Wanneer u het keypad installeert (zie 8).  Later, wanneer het toestel zich in testmodus bevindt (zie 11).

8. Installatie

8.1 Het keypad met het controlepaneel verbinden

1. Verwijder bij het eerste gebruik het strookje dat de batterij

beveiligt (aan de achterkant van het toestel).

2. Selecteer de testmodus:

Geef de pincode in (standaard ingesteld op 0000) en druk daarna op ＊. U hoort een lange pieptoon en de groene led licht knippert.

3. Op het CTC1000 controlepaneel, ga naar het menu "Add Device"

(zie "Apparaten beheren" in de CTC1000 handleiding).

4. Raadpleeg de gebruikershandleiding van het controlepaneel om

het leerproces te voltooien.

5. Wanneer klaar, zet het controlepaneel in "Walk Test"-modus (zie

"Walk test" in de gebruikershandleiding van het controlepaneel).

6. Houd het keypad in de gewenste positie vast. Druk op ＊ en

daarna op "1", om te controleren of de montageplaats zich binnen het bereik van het controlepaneel bevindt.

7. Hebt u een geschikte plaats gevonden, bevestig dan het keypad

aan de muur zoals hieronder beschreven. Stel nu de pincode in.

8. Druk op ＊, daarna op 6.

U hoort een lange pieptoon.

9. Geef de pincode in (standaard ingesteld op 0000).

10. Druk op .

U hoort een lange pieptoon.

11. Geef uw nieuwe 4-cijfercode in.

V. 01 – 12/06/2013 15 ©Velleman nv

CTC1000KP

12. Druk op #.

U hoort een lange pieptoon.

13. Druk tweemaal op "Alarm uitschakelen", om de testmodus te

verlaten. Het keypad is nu met het controlepaneel verbonden.

8.2 Het keypad monteren

1. Verwijder beide afdekplaten van de console (bijvoorbeeld met

een kleine platte schroevendraaier).

2. Gebruik de 2 montagegaten als sjabloon, om de correcte positie

te markeren.

3. Gebruik de meegeleverde muurpluggen voor het bevestigen aan

een gipswand of bakstenen muur.

4. Bevestig het keypad met de meegeleverde schroeven.

Zorg ervoor dat de sabotageschakelaar de muur raakt.

5. Plaats de 2 afdekplaten terug.

9. De leds Groene led

De groene led wijst op activiteit.  Groene led altijd aan: het systeem bevindt zich in normale

werkmodus.

 Groene led knippert: het systeem bevindt zich in testmodus.  Bevindt het toestel zich in standby-modus, dan zijn alle leds

uitgeschakeld. Bij het indrukken van een willekeurige toets, dan licht de groene led 5 seconden op, om aan te duiden dat het keypad ingeschakeld is.

 De groene led licht op na indrukken van een correcte cijfercode of

wanneer er een pauze van 5 seconden tussen de toetsaanslagen is.

 Gaat de groene led uit nog voor u een correcte cijferreeks hebt

ingegeven (5 seconden), dan wordt de laatst ingevoerde cijferreeks gewist.

Rode led

De rode led wijst op verbinding.  De rode led knippert tweemaal: het signaal is verzonden.

V. 01 – 12/06/2013 16 ©Velleman nv

CTC1000KP

Modus

Toetsencombinatie

Alarm inschakelen

Geef een gebruikerscode in voor het

controlepaneel en druk op . De rode led knippert 5 keer, u hoort een lange pieptoon.

"Home"-modus

Geef een gebruikerscode in voor het

controlepaneel en druk op . De rode led knippert 5 keer, u hoort 3 pieptonen.

Alarm uitschakelen

Geef een gebruikerscode in voor het

controlepaneel en druk op . De rode led knippert 5 keer, u hoort 2 pieptonen.

Testmodus

Geef de pincode van het keypad in en druk op ＊. U hoort 1 lange pieptoon en de groene led

Oranje led

 Oranje led knippert 5 keer: de batterij is bijna leeg (knippert

tijdens werking).

 Oranje led altijd aan: sabotageschakelaar is getriggerd (aan

tijdens werking).

 Worden de sabotageschakelaar en legebatterijdetectie gelijktijdig

triggered, dan blijft de oranje led branden (tijdens werking).

Opmerkingen

 U hoort een korte pieptoon telkens u een toets indrukt.  Bij het indrukken van een ongeldige toets hoort u 4 pieptonen

kort na elkaar.

10. Het alarmsysteem in- en uitschakelen

10.1 Toetsencombinaties met pincode

Bij het ingeven van een verkeerde toetsencombinatie, hoort u 4 korte pieptonen.

V. 01 – 12/06/2013 17 ©Velleman nv

CTC1000KP

knippert langzaam.

Paniekalarm

Druk tegelijk op 1 + 3. De rode led knippert 5 keer, u hoort een lange pieptoon.

Brandalarm

Druk tegelijk op 4 + 6. De rode led knippert 5 keer, u hoort een lange pieptoon.

Medisch alarm

Druk tegelijk op 7 + 9. De rode led knippert 5 keer, u hoort een lange pieptoon.

Modus

Toetsencombinatie

Alarm inschakelen

Druk op . De rode led knippert 5 keer, u hoort een lange pieptoon.

"Home"-modus Druk op .

De rode led knippert 5 keer, u hoort 3 pieptonen.

Alarm uitschakelen

Geef een gebruikerscode in voor het

controlepaneel en . De rode led knippert 5 keer, u hoort 2 pieptonen.

Testmodus

Geef de pincode van het keypad in en druk op ＊. De groene led licht op, u hoort 1 lange pieptoon.

Paniekalarm

Druk tegelijk op 1 + 3. De rode led knippert 5 keer, u hoort een lange pieptoon.

Brandalarm

Druk tegelijk op 4 + 6.

10.2 Toetsencombinaties zonder pincode

Bij het ingeven van een verkeerde toetsencombinatie, hoort u 4 korte pieptonen.

V. 01 – 12/06/2013 18 ©Velleman nv

CTC1000KP

De rode led knippert 5 keer, u hoort een lange pieptoon.

Medisch alarm

Druk tegelijk op 7 + 9. De rode led knippert 5 keer, u hoort een lange pieptoon.

De pincode wijzigen

Druk op ＊ en daarna op 6. Geef de oude pincode in en druk op . Geef de nieuwe 4-cijfercode in en druk op #.

Stuur een leersignaal

Druk op ＊ en daarna op 1

Activeer toetsencombinatie

Druk op ＊ en daarna op 2

Het 2-cijferige brandalarm inschakelen

Druk op ＊ en daarna op 3

Het 2-cijferige medisch alarm inschakelen

Druk op ＊ en daarna op 4

Het 2-cijferige alarm uitschakelen

Druk op ＊ en daarna op 5

Arm/home-modus zonder pincode inschakelen

Druk op ＊ en daarna op 8

11. Testmodus

U kunt de testmodus gebruiken om te beletten dat het sabotagealarm getriggerd wordt tijdens het installeren, het vervangen van lege batterijen of het verplaatsen van het keypad naar een andere locatie.

Het keypad in testmodus zetten:  Geef de pincode in (standaard ingesteld op 0000) gevolgd door ＊

. De groene led licht op, u hoort een lange pieptoon.

 Druk tweemaal op om de testmodus te verlaten.

U hoort een lange pieptoon en de groene led blijft aan.

Testmodus: toetsencombinaties

In testmodus kunt u de volgende toetsencombinaties gebruiken:

V. 01 – 12/06/2013 19 ©Velleman nv

CTC1000KP

arm/home-modus met pincode inschakelen

Druk op ＊ en daarna op 9

Testmodus verlaten Druk tweemaal op .

voeding

1 x CR2450-lithiumbatterij (meegelev.) (bestelcode CR2450C)

frequentie

868.6375 MHz

Opmerkingen

 In testmodus wordt de energiebesparende functie gedeactiveerd.  Wanneer gedurende 30 minuten geen toets wordt ingedrukt, dan

keert het keypad naar de normale werkingsmodus terug.

12. Sabotagebeveiliging

 De behuizing van het keypad kan niet worden geopend of

verwijderd van de montageplaats.

 In testmodus, is de sabotagebeveiliging uitgeschakeld.  Wanneer de sabotageschakelaar van het keypad wordt getriggerd,

wordt een signaal naar het controlepaneel gestuurd en licht de oranje led op. Bovendien, wanneer het keypad wordt gebruikt, blijft de oranje led branden om de fout weer te geven.

13. Systeem resetten

 Wanneer u de pincode bent vergeten, dan kunt u de

fabrieksinstellingen van het keypad terugzetten.

 Na het resetten is de pincode opnieuw 0000 (fabrieksinstelling).  Na het resetten moet u het toestel opnieuw met het

controlepaneel verbinden.

Het keypad resetten:

1. Verwijder het keypad van de muur.

2. Verwijder één van de batterijen en reset de sabotageschakelaar.

3. Houd toets 3 ingedrukt terwijl u de batterij terugplaatst.

4. Blijf toets 3 ingedrukt houden tot u 3 korte pieptonen hoort.

Het keypad is nu gereset.

14. Technische specificaties

V. 01 – 12/06/2013 20 ©Velleman nv

CTC1000KP

bereik

± 200 m in open ruimte (ideale omstandigheden)

werktemperatuur

-20 tot 50 °C

vochtigheidsgraad

tot 95%, niet-condenserend

afmetingen

103 x 72 x 18 mm

gewicht

132 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

V. 01 – 12/06/2013 21 ©Velleman nv

CTC1000KP

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Utiliser cet appareil uniquement à l'intérieur.

Protéger de la pluie, de l’humidité et des projections d’eau.

MODE D'EMPLOI

1. Introduction Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

convient de respecter la réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice

attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter

votre revendeur.

2. Consignes de sécurité

 La garantie ne s’applique pas aux dommages survenus en

 Protéger des projections d’eau.  Les dommages occasionnés par des modifications par le client ne

V. 01 – 12/06/2013 22 ©Velleman nv

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie

traitera l’appareil en question. Renvoyer cet appareil à

votre fournisseur ou à un service de recyclage local. Il

négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

tombent pas sous la garantie.

CTC1000KP

LED verte

bouton annuler

 Ce système peut offrir une protection valable à votre maison et

propriété si on l'utilise correctement. Néanmoins, il ne peut pas vous garantir une protection complète contre le cambriolage et le vol. Toutefois, Velleman SA ne peut être tenu responsable pour des pertes ou endommagements qui pourraient être occasionnés.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

 Confier l'installation du système à un installateur qualifié.  Respecter la législation en vigueur dans votre région lors de

l'installation d'un système d'alarme. Se renseigner auprès des administrations locales si nécessaire.

 Protéger l’appareil des chocs. Traiter l'appareil avec circonspection

pendant l’opération.

 Protéger l'appareil contre la chaleur extrême, la poussière et

l'humidité.

 Se familiariser avec le fonctionnement de l’appareil avant de

l’utiliser.

 Il est interdit de modifier l'appareil pour des raisons de sécurité.  L'appareil ne contient aucune pièce réparable par l'utilisateur sauf

la pile.

 N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre

annule d'office la garantie.

4. Caractéristiques

 clavier à 16 touches et rétroéclairage pour utilisation nocturne  économique, ne consomme d'énergie que lors de son usage  indication de pile faible  protection anti-sabotage : il est impossible d'ouvrir ou d'arracher

le boîtier de la surface de montage

 indice IP : IP44  design compact et discret  fonctionne avec le panneau de contrôle CTC1000 (non incl.)

5. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

V. 01 – 12/06/2013 23 ©Velleman nv

CTC1000KP

LED rouge

bouton de désactivation

LED orange

boutons avec lettres et digits

plaque de recouvrement

trou de montage

bouton d'activation

interrupteur antisabotage

bouton "Home" (activation partielle)

avertisseur

6. La pile

Le clavier de commande est fourni avec les piles déjà installées.

Indication de pile faible

Le clavier de commande est doté d'un système de détection de pile faible. La détection de pile faible fonctionne tant que l'appareil a suffisamment d'énergie pour fonctionner durant 4 mois.

Remplacer la pile

1. Mettre le panneau de contrôle en mode de configuration pour

éviter d'activer l'alarme anti-sabotage (pas activée dans ce mode).

2. Retirer les deux plaques de recouvrement (p.ex. avec un

tournevis plat). Maintenant, les vis murales sont accessibles.

3. Dévisser les deux vis murales du mur.

4. Dévisser les deux vis de la partie arrière du clavier.

5. Retirer la pile.

6. Attendre 5 minutes avant d'installer une nouvelle pile.

7. Insérer une nouvelle pille (utiliser toujours le type de pile

approprié : voir Spécifications techniques). Veiller à ce que la polarité des piles soit correcte.

8. Fermer le boîtier avec les vis.

9. Fixer de nouveau le clavier à la surface avec les vis.

10. Remettre les deux plaques de recouvrement.

11. Sur le panneau de contrôle, quitter le mode de configuration.

V. 01 – 12/06/2013 24 ©Velleman nv

CTC1000KP

AVERTISSEMENT

 Ne jamais perforer les piles et ne pas les jeter au feu

(danger d’explosion).

 Garder les piles hors de la portée des enfants.

Fonction d'économie d'énergie

 Le clavier ne consomme de l'énergie que lors de son usage.  Le clavier est activé en appuyant sur un bouton.  Le clavier est désactivé et passe en mode de veille après 5

secondes d'inactivité.

7. Code de sécurité

Régler le code de sécurité :

 En installant le clavier (voir 8).  Plus tard, si l'appareil est en mode de test (voir 11).

8. Installation

8.1 Connecter le clavier de commande au panneau de contrôle

1. Lors de la première utilisation, retirer l'onglet de protection à

l'arrière du clavier.

2. Mettre le clavier en mode de test :

Introduire le code d'accès (code par défaut : 0000), puis enfoncer ＊. Le clavier émettra un long bip et la LED verte clignotera.

3. Sur le panneau de contrôle CTC1000, accéder au menu "Add

Device". (voir "Gestion des périphériques" dans le mode d'emploi du panneau de contrôle).

4. Consulter le mode d'emploi du panneau de contrôle pour

compléter le processus de programmation.

5. Ensuite, mettre le panneau de contrôle en mode "Walk Test"

(voir "Walk Test" dans le mode d'emploi du panneau de contrôle).

6. Maintenir l'appareil dans la position souhaitée, enfoncer ＊ et

puis le bouton "1" pour contrôler si l'emplacement de montage se situe dans la portée du panneau de contrôle.

V. 01 – 12/06/2013 25 ©Velleman nv

CTC1000KP

7. Après avoir sélectionné un emplacement approprié, il est

possible de fixer le clavier au mur. Suivre les étapes décrites ciaprès. Maintenant, régler le code d'accès.

8. Enfoncer ＊, puis 6.

Le clavier émettra un long bip.

9. Introduire le code d'accès (code d'accès par défaut : 0000).

10. Appuyer sur .

Le clavier émettra un long bip.

11. Introduire le nouveau code de 4 digits.

12. Appuyer sur #.

Le clavier émettra un long bip.

13. Appuyer deux fois sur le bouton de désactivation pour quitter le

mode de test. Maintenant, le clavier est connecté au panneau de contrôle.

8.2 Monter le clavier

1. Retirer les deux plaques de recouvrement (p.ex. avec un

tournevis plat).

2. Utiliser les 2 trous de montage comme gabarit pour marquer la

position correcte.

3. Utiliser les chevilles livrées pour fixer l'appareil au mur de plâtre

ou de briques.

4. Fixer le clavier avec les vis livrées.

S'assurer que l'interrupteur anti-sabotage touche le mur.

5. Remettre les deux plaques de recouvrement.

9. Les LEDs

LED verte

La LED verte indique de l'activité.  La LED verte est toujours activée : le système est en mode de

fonctionnement normal.

 La LED verte clignote : le système est en mode de test.  Toutes les LEDs sont désactivées si l'appareil est en mode de

veille. Après avoir appuyé un bouton quelconque, la LED verte est activée durant 5 secondes pour indiquer que le clavier est activé.

 La LED verte s'éteint en introduisant une séquence de boutons

correcte ou s'il y a une pause de plus de 5 secondes entre les appuis.

V. 01 – 12/06/2013 26 ©Velleman nv

CTC1000KP

Mode

Combinaison

Mode "Arm" Introduire un code d'accès et appuyer sur

. La LED rouge clignotera 5 fois, le clavier de commande émettra un long bip.

Mode "Home"

Introduire un code d'accès et appuyer sur

. La LED rouge clignotera 5 fois, le clavier de commande émettra 3 bips.

Mode "Disarm"

Introduire un code d'accès et appuyer sur

 Si la LED s'éteint avant d'avoir introduit une séquence de boutons

correcte (5 secondes), les chiffres déjà introduites seront effacées.

LED rouge

La LED rouge indique de l'activité.  La LED rouge clignote deux fois : le signal a été transmis.

LED orange

 La LED orange clignote 5 fois : pile faible (clignote durant le

fonctionnement).

 La LED orange est toujours allumée : la protection anti-sabotage

est activée (clignote durant le fonctionnement).

 La LED orange est toujours allumée et la protection anti-sabotage

et l'indication de pile faible sont activées simultanément.

Remarques

 Le clavier émettra un bip court en appuyant sur un bouton.  Le clavier émettra 4 bips continus en appuyant sur un bouton

incorrect.

10. Activer et désactiver le système

10.1 Combinaisons avec code d'accès

Le clavier émettra 4 bips courts en introduisant une combinaison incorrecte.

V. 01 – 12/06/2013 27 ©Velleman nv

CTC1000KP

. La LED rouge clignotera 5 fois, le clavier de commande émettra 2 bips

Entrer en mode de test

Introduire le code d'accès en appuyer sur ＊. Le clavier de commande émettra 1 long bip et continu, la LED verte clignotera en continu.

Alarme de détresse

Appuyer sur 1 + 3 simultanément. La LED rouge clignotera 5 fois, le clavier de commande émettra un long bip .

Alarme d'incendie

Appuyer sur 4 + 6 simultanément. La LED rouge clignotera 5 fois, le clavier de commande émettra un long bip.

Alarme médicale

Appuyer sur 7 + 9 simultanément. La LED rouge clignotera 5 fois , le clavier de commande émettra un long bip.

Mode

Combinaison

Mode "Arm" Appuyer sur .

La LED rouge clignotera 5 fois, le clavier de commande émettra un long bip.

Mode "Home" Appuyer sur .

La LED rouge clignotera 5 fois, le clavier de commande émettra 3 bips.

Mode "Disarm"

Introduire un code d'accès et appuyer sur

. La LED rouge clignotera 5 fois, le clavier de commande émettra 2 bips.

Entrer en mode de test

Introduire le code d'accès en appuyer sur ＊. La LED verte est activée, le panneau de

10.2 Combinaisons sans code d'accès

Le clavier émettra 4 bips courts en introduisant une combinaison incorrecte.

V. 01 – 12/06/2013 28 ©Velleman nv

CTC1000KP

contrôle émettra 1 long bip.

Alarme de détresse

Appuyer sur 1 + 3 simultanément. La LED rouge clignotera 5 fois, le clavier de commande émettra un long bip.

Alarme d'incendie

Appuyer sur 4 + 6 simultanément. La LED rouge clignotera 5 fois, le clavier de commande émettra un long bip.

Alarme médicale

Appuyer sur 7 + 9 simultanément. La LED rouge clignotera 5 fois, le clavier de commande émettra un long bip.

Modifier le code d'accès

Enfoncer ＊ et puis 6. Introduire l'ancien code d'accès et appuyer sur . Introduire un nouveau code d'accès de 4 digits et appuyer sur #.

Envoyer un signal de programmation

Enfoncer ＊ et puis 1

Activer l'alarme de détresse de deux digits

Enfoncer ＊ et puis 2

11. Mode de test

Utiliser le mode de test pour éviter d'activer l'interrupteur antisabotage en remplaçant les piles ou en sélectionnant un autre emplacement de montage.

Mettre le clavier en mode de test :  Introduire le code d'accès (par défaut : 0000). Ensuite, appuyer

sur ＊. La LED verte clignotera, le clavier de commande émettra un long bip.

 Pour quitter le mode de test, appuyer deux fois sur .

Le clavier émettra un long bip et la LED verte restera allumée.

Mode de test : combinaisons

En mode de test, il est possible d'utiliser les options suivantes :

V. 01 – 12/06/2013 29 ©Velleman nv

CTC1000KP

Activer l'alarme d'incendie de deux digits

Enfoncer ＊ et puis 3

Activer l'alarme médicale de deux digits

Enfoncer ＊ et puis 4

Désactiver l'alarme de deux digits

Enfoncer ＊ et puis 5

Activer le mode "home/arm" sans code d'accès

Enfoncer ＊ et puis 8

Activer le mode "home/arm" avec code d'accès

Enfoncer ＊ et puis 9

Quitter le mode de test Appuyer deux fois sur .

Remarques

 La fonction d'économie d'énergie ne fonctionne pas si l'appareil

est en mode de test.

 Le mode retourne en mode de fonctionnement normal si aucun

bouton n'a été enfoncé dans les 30 minutes.

12. Protection anti-sabotage

 il est impossible d'ouvrir le boîtier ou de démonter l'appareil.  La fonction anti-sabotage est désactivée si l'appareil est en mode

de test.

 Le clavier de commande enverra un signal au panneau de contrôle

et la LED orange s'allumera si la fonction anti-sabotage est activée. De plus, la LED orange reste allumée pour indiquer l'erreur si le clavier de commande est utilisé.

13. Rétablir les réglages d'usine

 Il est possible de rétablir les réglages d'usine en cas d'oubli du

code d'accès.

 Après la réinitialisation, le code d'accès est de nouveau 0000

(code par défaut).

 Après la réinitialisation, reconnecter le clavier de commande au

panneau de contrôle.

Réinitialiser le clavier :

V. 01 – 12/06/2013 30 ©Velleman nv

CTC1000KP

alimentation

1 x pile au lithium CR2450 (incl.) (référence CR2450C)

fréquence

868.6375 MHz

portée

± 200 m en espace libre (circonstances idéales)

température de service

de -20 à 50 °C taux d'humidité

jusqu'à 95%, sans condensation

dimensions

103 x 72 x 18 mm

poids

132 g

1. Retirer le clavier du mur.

2. Retirer une des piles et relâcher l'interrupteur anti-sabotage.

3. Maintenir enfoncé le bouton 3 en introduisant la pile.

4. Maintenir enfoncé le bouton 3 jusqu'à ce que 3 bips courts

s'entendent. Maintenant, les réglages d'usine sont rétablis.

14. Spécifications techniques

N’employer cet appareil qu’avec des accessoires d’origine. La

SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions

(directs ou indirects) pouvant résulter de l’utilisation de cet

appareil.

Pour plus d’information concernant cet article et la dernière

version de cette notice, visiter notre site web www.velleman.eu. Les spécifications et le contenu de cette notice peuvent être modifiés sans avis préalable.

notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.

V. 01 – 12/06/2013 31 ©Velleman nv

CTC1000KP

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.

MANUAL DEL USUARIO

1. Introducción A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

 Los daños causados por descuido de las instrucciones de

 No exponga este equipo a ningún tipo de salpicadura o goteo.  Los daños causados por modificaciones no autorizadas, no están

 Este sistema protege su casa y sus posesiones de manera muy

V. 01 – 12/06/2013 32 ©Velleman nv

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

cubiertos por la garantía.

eficaz si lo utiliza correctamente. Sin embargo, no garantiza una protección completa contra robos. Por tanto, VELLEMAN nv no será responsable de daños o pérdidas causados durante un robo.

CTC1000KP

LED verde

botón de cancelar

LED rojo

botón de desactivación

LED 9 botones con letras y dígitos

placa de recubrimiento

montaje

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

 La instalación debe ser realizada por un técnico cualificado.  Respete las leyes locales al instalar este sistema. Si fuera

necesario, contacte con las autoridades locales.

 No agite el aparato. Evite usar excesiva fuerza durante el manejo

y la instalación.

 No exponga el aparato a temperaturas extremas, polvo y

humedad.

 Familiarícese con el funcionamiento del aparato antes de utilizarlo.  Por razones de seguridad, las modificaciones no autorizadas del

aparato están prohibidas.

 El usuario no habrá de efectuar el mantenimiento de ninguna

pieza salvo la batería.

 Utilice sólo el aparato para las aplicaciones descritas en este

manual. Su uso incorrecto anula la garantía completamente.

4. Características

 teclado con 16 teclas y retroiluminación  ahorro energético, no consume nada si el aparato no está

funcionando

 indicación de batería baja  protección contra manipulaciones: es imposible abrir la carcasa o

desmontarla

 grado de protección IP: IP44  compacto y discreto  funciona con el panel de control CTC1000 (no incl.)

5. Descripción

Véase las figuras en la página 2 de este manual del usuario.

V. 01 – 12/06/2013 33 ©Velleman nv

CTC1000KP

botón de activación

interruptor de manipulación

botón « home » (activación parcial)

zumbador

ADVERTENCIA

 Nunca perfore las pilas y no las eche al fuego (peligro de

explosión).

 Mantenga las pilas lejos del alcance de niños.

6. La pila

Conectar el teclado de control remoto al panel de control

Indicación de batería baja

El teclado de control remoto está equipado con un sistema de detección de batería baja. La detección de batería baja funciona mientras el aparato tenga suficiente energía para funcionar durante 4 meses.

Reemplazar las pilas

1. Ponga el panel de control en el modo de configuración para

evitar que se active la alarma de manipulación (no está activada en este modo).

2. Saque las dos placas de recubrimiento (p.ej. con un

destornillador con punta plana). Ahora, los tornillos de pared están accesibles.

3. Desatornille los dos tornillos de pared.

4. Desatornille los dos tornillos de la parte trasera del teclado.

5. Saque la pila.

6. Espere 5 minutos antes de introducir una pila nueva.

7. Introduzca la pila nueva (utilice siempre el mismo tipo: véase «

Especificaciones »). Controle la polaridad.

8. Cierre la caja con los tornillos.

9. Vuelva a fijar el teclado a la superficie con los tornillos.

10. Vuelva a poner las dos placas de recubrimiento.

11. En el panel del control, salga del modo de configuración.

V. 01 – 12/06/2013 34 ©Velleman nv

CTC1000KP Función de ahorro de energía

 El teclado sólo consuma corriente al utilizarlo.  El teclado se activa al pulsar una tecla.  El teclado se desactiva y vuelve al modo de espera (standby)

después de 5 segundos de inactividad.

7. Código de seguridad

Puede ajustar el código de seguridad:

 al instalar el teclado (véase 8).  Más tarde, si el aparato está en el modo de prueba (véase 11).

8. Instalación

8.1 Conectar el teclado de control remoto al panel de control

1. Saque la tira de protección de la parte trasera.

2. Ponga el teclado en el modo de prueba:

Introduzca el código PIN (código por defecto: 0000), luego ＊. El teclado emitirá un tono largo y el LED verde parpadeará.

3. En el panel de control, diríjase al menú « Add Device »

(véase « Manejar aparatos » del manual del usuario del CTC1000).

4. Consulte el manual del usuario del panel de control para

terminar el procedimiento de programación.

5. Luego, ponga el panel de control en el modo « Walk Test »

(véase « Walk Test » en el manual del usuario del panel de control).

6. Mantenga el aparato en la posición deseada, pulse ＊ y, luego, el

botón « 1 » para controlar si el lugar de montaje se encuentra dentro del rango del panel de control.

7. Después de haber seleccionado un lugar adecuado, puede fijar el

teclado a la pared. Siga los pasos descritos a continuación. Ahora, puede ajustar el código PIN.

8. Pulse ＊, luego 6.

El teclado emitirá un tono largo.

9. Introduzca el código PIN (código PIN estándar: 0000).

10. Pulse .

El teclado emitirá un tono largo.

V. 01 – 12/06/2013 35 ©Velleman nv

CTC1000KP

11. Introduzca el nuevo código de 4 dígitos.

12. Pulse #.

El teclado emitirá un tono largo.

13. Pulse el botón de desactivación dos veces para salir del modo de

prueba. Ahora, el teclado está conectado al panel de control.

8.2 Montar el teclado

1. Saque las dos placas de recubrimiento (p.ej. con un

destornillador con punta plana).

2. Utilice los agujeros de montaje como plantilla para marcar la

posición correcta.

3. Utilice los tacos incluidos si quiere fijar el aparato a una pared

de yeso o de ladrillos.

4. Fije el teclado con los tornillos incluidos.

Asegúrese de que el interruptor de manipulación toque la pared.

5. Vuelva a poner las dos placas de recubrimiento.

9. Los LEDs

LED verde

El LED verde indica la actividad.  El LED verde siempre está activado: el sistema está en el modo de

funcionamiento normal.

 El LED verde parpadea: el sistema está en el modo de prueba.  Todos los LEDs están desactivados si el aparato está en el modo

de espera (standby). Después de haber pulsado cualquier botón, el LED verde se activa durante 5 segundos para indicar que el teclado está activado.

 El LED verde se apaga al pulsar una secuencia de teclas correcta o

si hay una pausa de más de 5 segundos entre las presiones.

 Si el LED verde se apaga antes de que haya introducido la

secuencia de teclas correcta (5 segundos), las cifras ya introducidas se borrarán.

LED rojo

El LED rojo indica la conexión.  El LED rojo parpadea dos veces: la señal ha sido transmitida.

V. 01 – 12/06/2013 36 ©Velleman nv

CTC1000KP

Modo

Combinación

Modo « Arm » Introduzca un código PIN y pulse .

El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá un tono largo.

modo « home »

Introduzca un código PIN y pulse . El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá 3 tonos.

Modo « Disarm » Introduzca un código PIN y pulse .

El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá 3 tonos.

Entrar en el modo de prueba

Introduzca el código PIN y pulse ＊. El teclado de control remoto emitirá 1 tono largo y continuo, el LED verde parpadeará continuamente.

Alarma de pánico

Pulse 1 + 3 simultáneamente.

LED naranja

 El LED naranja parpadea cinco veces: batería baja (parpadea

durante el funcionamiento).

 El LED naranja siempre está encendido: se ha activado la

protección contra manipulaciones (parpadea durante el funcionamiento).

 El LED naranja siempre está encendido si se activan la protección

contra manipulaciones y la indicación de batería baja simultáneamente.

Observaciones

 El teclado emitirá un tono corto al pulsar una tecla.  El teclado emitirá 4 tonos continuos al pulsar una tecla incorrecta.

10. Activar y desactivar el sistema

10.1 Combinaciones con código PIN

El teclado emitirá 4 tonos cortos al introducir una combinación incorrecta.

V. 01 – 12/06/2013 37 ©Velleman nv

CTC1000KP

El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá un tono largo.

Alarma de incendio

Pulse 4 + 6 simultáneamente. El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá un tono largo.

Alarma de emergencia médica

Pulse 7 + 9 simultáneamente. El LED rojo parpadeará 5 veces , el teclado de control remoto emitirá un tono largo.

Modo

Combinación

Modo « Arm » Pulse .

El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá un tono largo.

Modo « Home » Pulse .

El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá 3 tonos.

Modo « Disarm » Introduzca un código PIN y pulse .

El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá 2 tonos.

Entre en el modo de prueba M

Introduzca el código PIN y pulse ＊. El LED verde está activado, el panel de control remoto emitirá 1 tono largo.

Alarma de pánico

Pulse 1 + 3 simultáneamente. El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá un tono largo.

Alarma de fuego

Pulse 4 + 6 simultáneamente. El LED rojo parpadeará 5 veces, el teclado de control remoto emitirá un tono largo.

Alarma de emergencia

Pulse 7 + 9 simultáneamente. El LED rojo parpadeará 5 veces, el teclado de

10.2 Combinaciones sin código PIN

El teclado emitirá 4 tonos cortos al introducir una combinación incorrecta.

V. 01 – 12/06/2013 38 ©Velleman nv

CTC1000KP

médica

control remoto emitirá un tono largo.

Cambiar el código PIN

Pulse ＊ y luego 6. Introduzca el código PIN viejo y pulse . Introduzca un nuevo código PIN de 4 dígitos y pulse #.

Enviar una señal de programación

Pulse ＊ y luego 1

Activar la alarma de pánico de dos dígitos

Pulse ＊ y luego 2

Activar la alarma de incendio de dos dígitos

Pulse ＊ y luego 3

Activar la alarma de emergencia médica de dos dígitos

Pulse ＊ y luego 4 Desactivar la alarma de dos dígitos

Pulse ＊ y luego 5

Activar el modo « arm/home » sin código PIN

Pulse ＊ y luego 8 Activar el modo « arm/home »

Pulse ＊ y luego 9

11. Modo de prueba

Utilice el modo de prueba para evitar una activación del interruptor de manipulación al cambiar las pilas o al seleccionar otro lugar de montaje.

Poner el teclado de control remoto en el modo de prueba:  Introduzca el código PIN (estándar: 0000). Luego, pulse ＊.

El LED verde parpadeará, el teclado de control remoto emitirá un tono largo.

 Para salir del modo de prueba, pulse dos veces.

El teclado de control remoto emitirá un tono largo, el LED verde quede iluminado.

Modo de prueba: combinaciones

En el modo de prueba puede utilizar las siguientes opciones:

V. 01 – 12/06/2013 39 ©Velleman nv

CTC1000KP

con código PIN

Salir del modo de prueba Pulse dos veces.

Observaciones

 La función de ahorro de energía no funciona si el aparato está en

el modo de prueba.

 El aparato vuelve al modo de funcionamiento normal si no se

pulsa ninguna tecla dentro de los 30 minutos.

12. Protección contra manipulaciones

 Es imposible abrir la carcasa o desmontar el aparato.  La función de protección contra manipulaciones está desactivada

si el aparato está en el modo de prueba.

 El teclado de control remoto enviará una señal al panel de control

y el LED naranja se iluminará si la función de protección contra manipulaciones está activada. Además, el LED naranja queda iluminado para indicar el error si está utilizando el teclado de control.

13. Restablecer los ajustes de fábrica

 Es posible restablecer los ajustes de fábrica si ha olvidado el

código PIN.

 Después de la reinicialización, el código PIN vuelve a ser 0000

(código estándar).

 Después de la reinicialización, vuelva a conectar el teclado de

control remoto con el panel de control.

Reinicializar el teclado:

1. Saque el teclado de la pared.

2. Quite una de las pilas y suelte el interruptor de manipulación.

3. Mantenga pulsado el botón 3 mientras introduce la pila.

4. Sigue pulsando el botón 3 hasta que oiga 3 tonos cortos.

Ahora, se han restablecido los ajustes de fábrica.

V. 01 – 12/06/2013 40 ©Velleman nv

CTC1000KP

alimentación

1 x pila de litio CR2450 (incl.) (referencia CR2450C)

frecuencia

868.6375 MHz

alcance

± 200m al aire libre (sin obstáculos)

temperatura de funcionamiento

de -20 a 50 °C humedad

hasta el 95 % sin condensado

dimensiones

103 x 72 x 18 mm

peso

132 g

14. Especificaciones

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

V. 01 – 12/06/2013 41 ©Velleman nv

CTC1000KP

Halten Sie Kinder und Unbefugte vom Gerät fern.

Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

BEDIENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

 Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung

V. 01 – 12/06/2013 42 ©Velleman nv

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit

verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

CTC1000KP

 Schützen Sie das Gerät vor Regen und Feuchte.  Bei Schäden verursacht durch eigenmächtige Änderungen erlischt

der Garantieanspruch.

 Dieses System bietet wertvollen Schutz für Ihr Haus und

Eigentum, wenn Sie es korrekt verwenden. Es kann aber keinen vollständigen Schutz vor Diebstahl oder Raub gewährleisten. VELLEMAN nv übernimmt keine Haftung für entstandene Schäden oder Verlust.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

 Lassen Sie dieses Gerät von einem Fachmann installieren  Installieren Sie das System hinsichtlich der örtlichen geltenden

Vorschriften und Gesetze. Wenn nötig, wenden Sie sich an die zuständige Behörde.

 Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt

während der Installation und Bedienung des Gerätes.

 Schützen Sie das Gerät vor extremen Temperaturen, Staub und

Feuchte.

 Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit

seinen Funktionen vertraut gemacht haben.

 Eigenmächtige Veränderungen sind aus Sicherheitsgründen

verboten.

 Außer der Batterie gibt es keine zu wartenden Teile.  Verwenden Sie das Gerät nur für Anwendungen beschrieben in

dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.

4. Eigenschaften

 Tastatur mit 16 Tasten und Hintergrundbeleuchtung  Energieeinsparung, verbraucht nichts wenn das Gerät nicht

funktioniert

 Lo-Bat-Anzeige  Sabotagekontakt: das Gerät kann weder entfernt noch geöffnet

werden

 IP-Schutzart: IP44  kompakt und diskret  funktioniert mit dem Bedienfeld CTC1000 (nicht mitgeliefert)

V. 01 – 12/06/2013 43 ©Velleman nv

CTC1000KP

Grüne LED

Cancel-Taste (abbrechen)

rote LED

AUS-Taste

orangefarbige LED

Buchstaben- und Zahlentasten

Abdeckplatte

Montageloch

EIN-Taste

Sabotagekontakt

Home-Taste (partielle Einschaltung)

Summer

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

6. Die Batterien

Das Gerät funktioniert mit Batterien (bereits installiert).

Lo-Bat-Anzeige

Das Bedienfeld verfügt über ein Lo-Bat-Erfassungssystem. Das LoBat-Erfassungssystem funktioniert solange das Gerät noch genügend Energie für 4 Monate hat.

Batteriewechsel

1. Wählen Sie den Konfigurationsmodus (Bedienfeld) aus, um zu

vermeiden, dass der Sabotagekontakt eingeschaltet wird (der Sabotagekontakt funktioniert nicht in diesem Modus).

2. Entfernen Sie die 2 Abdeckplatten (z.B. mit einem Schlitz-

Schraubendreher). Sie können nun die Wandschrauben erreichen.

3. Entfernen Sie beide Wandschrauben.

4. Entfernen Sie die 2 Schrauben auf der Rückseite der Tastatur.

5. Entfernen Sie die Batterie.

6. Warten Sie 5 Minuten bevor Sie eine neue Batterie einlegen.

7. Legen Sie die neue Batterie ein (verwenden Sie nur Batterien

gleichen Typs: siehe « Technische Daten »). Achten Sie beim Einlegen der Batterien auf die richtige Polung.

8. Schließen Sie das Gehäuse mit den Schrauben.

9. Befestigen Sie das Gerät an der Oberfläche mit den

Befestigungsschrauben.

V. 01 – 12/06/2013 44 ©Velleman nv

CTC1000KP

ACHTUNG

 Durchbohren Sie nie die Batterien und werfen Sie diese

nicht ins Feuer (Explosionsgefahr).

 Halten Sie die Batterien von Kindern fern.

10. Befestigen Sie die Sie die 2 Abdeckplatten wieder.

11. Auf dem Bedienfeld, verlassen Sie den Konfigurationsmodus.

Energiesparfunktion

 Das Gerät verbraucht nur Strom wenn es verwendet wird.  Drücken Sie auf eine Taste, dann wird das Gerät aktiviert.  Nach 5 Sekunden Inaktivität wird das Gerät ausgeschaltet und

kehrt es zum Standby-Modus zurück.

7. Sicherheitscode

Den Sicherheitscode einstellen:

 wenn Sie die Ferntastatur installieren (siehe 8).  Später, wenn Sie sich im Testmodus befinden (siehe 11).

8. Installation

8.1 Die Ferntastatur mit dem Bedienfeld verbinden

1. Entfernen Sie den Batterie-Schutzstreifen auf der Rückseite vor

der ersten Inbetriebnahme.

2. Wählen Sie den Testmodus aus:

Geben Sie den PIN-Code ein (standardmäßig 0000) und drücken Sie dann auf ＊. Ein langer Piepton ertönt und die grüne LED blinkt.

3. Gehen Sie auf dem Bedienfeld zum Menü « Add Device »

(Beachten Sie « Geräte Bedienen » in der CTC1000Bedienungsanleitung).

4. Beachten Sie die Bedienungsanleitung des Bedienfelds, um das

Lernprozess zu beenden.

5. Wählen Sie danach den Gehtest auf dem Bedienfeld aus (siehe «

Walk Test » in der Bedienungsanleitung des Bedienfelds).

6. Halten Sie die Ferntastatur in der gewünschten Position fest.

Drücken Sie auf ＊ und dann auf « 1 », um zu kontrollieren, ob der Montageort sich innerhalb des Bereichs vom Bedienfeld befindet.

V. 01 – 12/06/2013 45 ©Velleman nv

CTC1000KP

7. Haben Sie einen geeigneten Montageort ausgewählt, dann

befestigen Sie die Tastatur an der Wand. Befolgen Sie die unten beschriebenen Schritte. Stellen Sie nun den PIN-Code ein.

8. Drücken Sie ＊ dann auf 6.

Ein langer Piepton ertönt.

9. Geben Sie den PIN-Code ein (Standardmäßig 0000).

10. Drücken Sie .

Ein langer Piepton ertönt.

11. Geben Sie Ihren neuen 4-stelligen Code ein.

12. Drücken Sie auf #.

Ein langer Piepton ertönt.

13. Drücken Sie zwei Mal auf die AUS-Taste, um den Testmodus zu

verlassen. Die Tastatur ist nun mit dem Bedienfeld verbunden.

8.2 Die Tastatur installieren

1. Entfernen Sie die 2 Abdeckplatten (z.B. mit einem Schlitz-

Schraubendreher).

2. Verwenden Sie die zwei Montagelöcher als Schablone, um die

genaue Position zu markieren.

3. Verwenden Sie die mitgelieferten Dübel bei Befestigung an einer

Gipswand oder Backsteinmauer.

4. Befestigen Sie die Tastatur mit den mitgelieferten Schrauben.

Beachten Sie, dass der Sabotagekontakt die Wand berührt.

5. Setzen Sie die 2 Abdeckplatten wieder auf.

9. Die LEDs

Grüne LED

Die grüne LED bedeutet Aktivität.  Grüne LED immer eingeschaltet: das System befindet sich im

normalen Betriebsmodus.

 Grüne LED blinkt: das System befindet sich im Testmodus.  Befindet sich das System im Standby-Modus, dann sind alle LEDs

ausgeschaltet. Drücken Sie egal welche Taste, dann leuchtet die grüne LED 5 Sekunden, um anzuzeigen, dass die Tastatur eingeschaltet ist.

V. 01 – 12/06/2013 46 ©Velleman nv

CTC1000KP

Modus

Kombination

Arm-Modus

Geben Sie einen PIN-Code ein und drücken

Sie auf . Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Home-Modus

Geben Sie einen PIN-Code ein und drücken

Sie auf .

 Die grüne LED erlischt wenn Sie eine korrekte Tastenfolge drücken

oder wenn es eine Pause von über 5 Sekunden zwischen jedem Tastendruck gibt.

 Erlischt die grüne LED bevor Sie eine korrekte Tastenfolge

gedrückt haben (5 Sekunden), so werden die schon eingegebenen Ziffern gelöscht.

Rote LED

Die rote LED bedeutet Verbindung.  Die rote LED blinkt zwei Mal: das Signal wurde übertragen.

Orangefarbige LED

 Die orangefarbige LED blinkt fünf Mal: niedrige Batteriespannung

(blinkt wenn im Betrieb)

 Die orangefarbige LED leuchtet immer: der Sabotagekontakt

wurde ausgelöst (leuchtet wenn im Betrieb)

 Werden der Sabotagekontakt und die Lo-Bat-Anzeige gleichzeitig

ausgelöst, dann leuchtet die orangefarbige LED immer (wenn im Betrieb).

Bemerkungen

 Sie hören einen kurzen Piepton wenn Sie eine Taste drücken.  Drücken Sie eine falsche Taste, dann ertönen 4 ununterbrochene

Pieptöne.

10. Das Alarmsystem ein- und ausschalten

10.1 Kombinationen mit PIN-Code

Geben Sie eine falsche Kombination ein, dann ertönen 4 kurze Pieptöne.

V. 01 – 12/06/2013 47 ©Velleman nv

CTC1000KP

Die rote LED blinkt 5 Mal, 3 Pieptöne ertönen.

Disarm-Modus

Geben Sie einen PIN-Code ein und drücken

Sie auf . Die rote LED blinkt 5 Mal, 2 Pieptöne ertönen

zum Test-Modus gehen

Geben Sie den PIN-Code ein und drücken Sie auf ＊. Ein Piepton ertönt und die grüne LED blinkt ununterbrochen.

Panikalarm

Drücken Sie gleichzeitig auf 1 + 3. Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Feueralarm

Drücken Sie gleichzeitig auf 4 + 6. Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Alarm für medizinischen Notfall

Drücken Sie gleichzeitig auf 7 + 9. Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Modus

Kombination

Arm-Modus Drücken Sie .

Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Home-Modus Drücken Sie .

Die rote LED blinkt 5 Mal, 3 Pieptöne ertönen.

Disarm-Modus

Geben Sie einen PIN-Code ein und drücken

Sie auf . Die rote LED blinkt 5 Mal, 2 Pieptöne ertönen.

Gehen Sie zum Test-Modus

Geben Sie den PIN-Code ein und drücken Sie auf ＊.

10.2 Kombinationen ohne PIN-Code

Geben Sie eine falsche Kombination ein, dann ertönen 4 kurze Pieptöne.

V. 01 – 12/06/2013 48 ©Velleman nv

CTC1000KP

Die grüne LED leuchtet, ein langer Piepton ertönt.

Panikalarm

Drücken Sie gleichzeitig auf 1 + 3. Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Feueralarm

Drücken Sie gleichzeitig auf 4 + 6. Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Alarm für medizinischen Notfall

Drücken Sie gleichzeitig auf 7 + 9. Die rote LED blinkt 5 Mal, ein langer Piepton ertönt.

Den PIN-Code ändern

Drücken Sie auf ＊ und dann auf

6. Geben Sie den alten PIN-Code ein und drücken Sie auf . Geben Sie einen neuen 4stelligen PIN-Code ein und drücken Sie auf #.

Ein Lernsignal senden

Drücken Sie auf ＊ und dann auf 1

Den 2-stelligen Panikalarm

Drücken Sie auf ＊ und dann auf

11. Testmodus

Verwenden Sie den Testmodus, um eine Auslösung des Sabotagekontaktes bei einem Batteriewechsel oder bei Auswahl eines anderen Montageorts zu vermeiden.

In den Testmodus gelangen:  Geben Sie den PIN-Code ein (standardmäßig: 0000) und drücken

Sie danach auf ＊. Die grüne LED leuchtet, ein langer Piepton ertönt.

 Um den Testmodus zu verlassen, drücken Sie zwei Mal auf .

Ein langer Piepton ertönt, die grüne LED bleibt brennen.

Testmodus: Kombinationen

Im Testmodus können Sie folgende Kombinationen verwenden:

V. 01 – 12/06/2013 49 ©Velleman nv

CTC1000KP

einschalten

Den 2-stelligen Feueralarm einschalten

Drücken Sie auf ＊ und dann auf 3

Den 2-stelligen Alarm für medizinischen Notfall einschalten

Drücken Sie auf ＊ und dann auf 4

Den 2-stelligen Alarm ausschalten

Drücken Sie auf ＊ und dann auf 5

Arm/Home-Modus ohne PINCode einschalten

Drücken Sie auf ＊ und dann auf 8

Arm/Home-Modus mit PINCode einschalten

Drücken Sie auf ＊ und dann auf 9

Den Testmodus verlassen Drücken Sie zwei Mal auf .

Bemerkungen

 Befindet sich das Fern-Bedienfeld im Testmodus, dann funktioniert

die Energiesparfunktion nicht

 Wird innerhalb von 30 Minuten keine Taste gedrückt, dann kehrt

das Gerät zum normalen Betriebsmodus zurück.

12. Manipulationsschutz

 Das Gerät kann weder entfernt noch geöffnet werden.  Der Sabotagekontakt ist im Testmodus ausgeschaltet.  Wird der Sabotagekontakt ausgelöst, dann sendet das Gerät ein

Warnsignal an das Bedienfeld und leuchtet die orangefarbige LED. Verwenden Sie das Gerät, dann bleibt die orangefarbige leuchten, um den Fehler anzuzeigen.

13. Das System auf Werkseinstellungen zurückstellen

 Haben Sie den PIN-Code vergessen, dann können Sie das Gerät

auf Werkseinstellungen zurückstellen.

 Nach Rücksetzung ist der PIN-Code wieder 0000

(Werkseinstellung).

 Nach Rücksetzung müssen Sie das Gerät wieder mit dem

Bedienfeld verbinden.

Rücksetzung

CTC1000KP

Stromversorgung

1 x CR2450-Lithiumbatterie (mitgeliefert) (Bestell-Nr. CR2450C)

Frequenz

868.6375 MHz

Reichweite

± 200m im Freifeld (ohne Hindernisse)

Betriebstemperatur

-20 bis 50 °C

Feuchte

bis zu 95% nicht-kondensierend

Abmessungen

103 x 72 x 18 mm

Gewicht

132 g

1. Entfernen Sie das Gerät von der Wand.

2. Entfernen Sie eine der Batterien und lassen Sie den

Sabotagekontakt los.

3. Halten Sie Taste 3 gedrückt während Sie die Batterie wieder

einlegen.

4. Bleiben Sie Taste 3 drücken bis Sie 3 kurze Töne hören.

Das Gerät is nun auf Werkseinstellungen zurückgesetzt worden.

14. Technische Daten

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

CTC1000KP

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas.

MANUAL DO UTILIZADOR

1. Introdução

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

 Danos causados pelo não cumprimento das normas de segurança

 Mantenha o dispositivo afastado de gotas e salpicos.  Os danos causados por modificações feitas no aparelho não estão

 O sistema proporciona uma protecção considerável da sua casa ou

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

referidas neste manual anulam a garantia e o seu distribuidor não será responsável por qualquer danos ou outros problemas daí resultantes.

cobertos pela garantia.

propriedade desde que usado correctamente. No entanto, não

CTC1000KP

verde LED

tecla cancelar

vermelho LED

tecla desarmar

garante completa protecção contra assalto ou roubo. Assim, a VELLEMAN nv não será responsável por quaisquer perdas ou danos que possam ocorrer durante a utilização deste produto.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

 O sistema deve ser instalado por um técnico qualificado.  Respeite a legislação local relativamente à instalação de sistemas

de alarme. Se necessário, consulte as autoridades locais.

 Proteja o aparelho de quedas e má utilização. Evite usar força

excessiva ao utilizar o aparelho.

 Proteja o dispositivo de temperaturas extremas, pó e humidade.  Familiarize-se com o funcionamento do aparelho antes de o

utilizar.

 Por razões de segurança, estão proibidas quaisquer modificações

do aparelho desde que não autorizadas.

 O dispositivo não tem quaisquer peças cuja manutenção seja feita

pelo utilizador, excepto as pilhas.

 Utilize o aparelho apenas para as aplicações descritas neste

manual. Uma utilização incorrecta anula a garantia completamente.

4. Características

 teclado de 16 teclas com iluminação de fundo para utilizar à noite.  poupança de energia uma vez que gasta energia apenas quando

está em funcionamento.

 indicação de bateria fraça  o aparelho não pode ser aberto ou retirado do local onde está

instalado

 grau de protecção IP: IP44  desenho compacto e discreto  funciona com o painel de controlo CTC1000 (não incluído)

5. Descrição

Ver as figuras da página 2 deste manual do utilizador.

CTC1000KP

laranja LED

teclas letras e números

placa de protecção

furo de montagem

tecla armar

interruptor segurança

tecla armar casa

buzzer

ADVERTÊNCIA

 Nunca perfura as pilhas nem jogá-las no fogo, pois elas

podem explodir.

 Mantenha as pilhas fora do alcance das crianças.

6. Bateria

O teclado é fornecido com a bateria já instalada.

Indicação de bateria fraca

O teclado tem um sistema de detecção de bateria fraca. Quando é detectada bateria fraca, o teclado ainda terá energia para cerca de 4 meses.

Substituir a bateria

1. Coloque o painel de configuração no modo configuraçao para

evitar disparar o alarme contra violação (não está activo neste modo)

2. Retire as duas placas de protecção (por exemplo com com uma

chave de fendas). Os parafusos de fixação à parede estão agora acessíveis.

3. Retire os dois parafusos de fixação à parede.

4. Retire os 2 parafusos na parte de trás do teclado.

5. Retire a bateria.

6. Aguarde 5 minutos até introduzir a nova bateria.

7. Introduza uma pilha nova (utilize sempre o tipo de pilhas

correcto: ver Especificações Técnicas). Certifique-se que a polaridade está correcta.

8. Feche a caixa usando os parafusos.

9. Volte a fixar o teclado à superfície usando os parafusos de

montagem.

10. Feche os fixadores.

11. No painel de controlo, saia do modo configuração.

CTC1000KP

Função poupança de energia

 O teclado só consome energia quando está a ser usado.  Sempre que é pressionada uma tecla, o teclado é activado.  Após 5 segundos sem utilização das teclas, a corrente desliga e

volta ao modo stand-by.

7. Código de segurança

Pode definir o código de segurança:

 Ao instalar o teclado (ver secção 8).  Numa altura posterior, desde que esteja no modo teste (ver

secção 11).

8. Instalação

8.1 Estabeleça a comunicação entre o teclado e o painel de controlo

1. Na primeira utilização, puxe a faixa de protecção da bateria na

parte de trás.

2. Coloque o teclado no modo teste:

insira o código PIN (por defeito é 0000),depois pressione ＊. O teclado emite 1 longo beep e o LED verde começa a piscar.

3. No painel de controlo CTC1000, aceda ao menu Add Device

(adicionar dispositivo) (consulte o capítulo Gestão de Dispositivos no manual do painel de controlo).

4. Consulte o manual de utilizador do painel de controlo para

concluir o processo.

5. Quando terminar, coloque o painel no modo Walk Test (ver

secção Walk Test no capítulo Configuração no manual do painel de controlo).

6. Coloque o teclado no local desejado, pressione o botão＊ e

depois o botão 1 para verificar se a localização está dentro do alcance do painel de controlo.

7. Caso tenha escolhido um local apropriado, pode fixar o teclado à

parede seguindo os passos indicados mais abaixo. Agora é altura de configurar o código pin.

8. Pressione ＊ e depois 6.

Ouvirá um longo beep.

CTC1000KP

9. Digite o código PIN (por defeito o códifo PIN é 0000).

10. Pressionar .

O teclado emite um longo beep.

11. Digite o novo código de 4 dígitos.

12. Pressionar #.

O teclado emite um longo beep.

13. Pressione o botão Disarm (desarmar)

O teclado está agora conectado com o painel de controlo.

8.2 Montar o teclado

1. Retire as duas placas de protecção (por exemplo com com uma

chave de fendas).

2. Usando os 2 furos de montagem como molde, faça a marcação

das posições no local indicado.

3. Introduza as duas buchas na parede se estiver a trabalhar numa

parede de gesso ou tijolo.

4. Fixe o teclado usando os parafusos incluídos.

Certifique-se de que o interruptor contra violação toca na parede.

5. Volte a colocar as 2 placas.

9. Interpretar os LEDs

LED verde

O LED verde indica actividade.  Verde LED sempre ligado: o sistema está no modo de

funcionamento normal.

 LED verde intermitente: o sistema está no modo teste.  Quando o teclado está inactivo, todos os leds estão desligados. Ao

pressionar qualquer tecla, o LED verde acende durante 5 segundos indicando que o teclado está activo.

 O LED verde desliga após a introdução de uma sequência válida

de teclas ou quando a pausa entre a digitação das teclas for superior a 5 segundos.

 Quando o LED verde desliga antes de completar uma sequência

válida de teclas (5 segundos), as teclas pressionadas anteriormente são apagadas.

CTC1000KP

Modo

Combinação de teclas

modo armar

Digite o código de utilizador do painel de

controlo e pressione . O LED vermelho pisca 5 vezes, ouve-se um longo beep.

modo casa

Digite o código de utilizador do painel de

controlo e pressione . O LED vermelho pisca 5 vezes, o teclado emite 3 beeps.

modo desarmar

Digite o código de utilizador do painel de

controlo e pressione . O LED vermelho pisca 5 vezes, o teclado emite

LED vemelho

O LED vermelho indica conexão.  O LED vermelho pisca duas vezes: o sinal foi transmitido.

LED laranja

 O LED laranja pisca 5 vezes: pilha fraca (pisca durante o

funcionamento).

 LED laranja sempre ligado: alarme contra violação disparou

(ligado durante o funcionamento).

 Quando o alerta de violação e de pilha fraca disparam ao mesmo

tempo, o LED laranja fica sempre ligado (durante o funcionamento).

Notas

 Ouve-se o curto beep ao pressionar qualquer tecla.  Se o utilizador introduzir uma sequência de teclas inválida, o

teclado emite 4 beeps contínuos.

10. Armar e desarmar o sistema de alarme

10.1 Combinações de teclas para o código PIN

Ao introduzir uma combinação de teclas errada, o teclado emitirá 4 beeps curtos.

CTC1000KP

2 beeps.

entrar no modo teste

Digitar o código PIN e pressionar a tecla ＊. O teclado emite 1 longo beep and o LED activo verde pisca.

alarme de emergência

Pressione 1 + 3 em simultâneo. O LED vermelho pisca 5 vezes, ouve-se um longo beep .

alarme de fogo

Pressione 4 + 6 em simultâneo. O LED vermelho pisca 5 vezes, ouve-se um longo beep.

alarme de emergência médica

Pressione 7 + 9 em simultâneo. O LED vermelho pisca 5 vezes, ouve-se um longo beep.

Modo

Combinação de teclas

Modo Armar Pressionar .

O LED vermelho pisca 5 vezes, ouve-se um longo beep.

Modo Casa Pressionar .

O LED vemelho pisca 5 vezes, teclado emite 3 beeps.

Modo Desarmar

Introduzir código de utilizador do painel de

controlo e . O LED vermelho pisca 5 vezes, o teclado emite2 beeps.

Entrar no Modo Teste

Digitar código PIN do teclado e pressionar a tecla ＊. O LED verde acende, o teclado emite1 longo beep.

Alarme de

Pressione 1 + 3 em simultâneo.

10.2 Combinações de teclas sem código PIN

Ao introduzir uma combinação de teclas errada, o teclado emite 4 beeps curtos.

CTC1000KP

Emergência

O LED vermelho pisca 5 vezes, ouve-se um longo beep.

Alarme de Fogo

Pressione 4 + 6 em simultâneo. O LED vermelho pisca 5 vezes, ouve-se um longo beep.

Alarme de Emergência Médica

Pressione 7 + 9 em simultâneo. O LED vermelho pisca 5 vezes, ouve-se um longo beep.

Alterar o código PIN

Pressione ＊e depois 6. Digite o código pin antigo e pressione . Digite o novo código de 4 dígitos e pressione #.

Enviar sinal de instalação do teclado.

Pressione ＊ e em seguida 1

Activar dupla-tecla para alarme de emergência

Pressione ＊ e em seguida 2

Activar dupla-tecla para alarme de fogo

Pressione ＊ e em seguida 3

Activar dupla-tecla para alarme de emergência médica

Pressione ＊ e em seguida 4 Desactivar dupla-tecla

Pressione ＊ e em seguida 5

11. Modo teste

Pode usar o modo de teste para evitar disparar o alarme contra violação durante a instalação, substituição de pilhas gastas, ou mudança do teclado para outro local.

Colocar o teclado no modo teste:  Introduzir o código PIN(defeito: 0000) seguido de ＊.

O LED verde pisca, ouve-se um longo beep.

 Para sair do modo de teste, pressione 2 vezes.

O teclado emite um longo beep e o LED verde permanece aceso.

Modo teste: combinações de teclas

No modo de teste, pode usar as seguintes combinações de teclas:

CTC1000KP

activar armar/casa sem código pin

Pressione ＊ e em seguida 8

activar armar/casa com código pin

Pressione ＊ e em seguida 9

Sair do modo de teste Pressione duas vezes.

Notas

 Quando o teclado está no modo de teste, a função poupança de

energia não se aplica.

 Se não for pressionada nenhuma tecla no período de 30 minutos,

o teclado volta ao modo de funcionamento normal.

12. Protecção contra violação

 O teclado está protegido contra qualquer tentativa de abertura da

tampa ou de retirar o teclado da superfície de montagem.

 A protecção contra violação está inactiva no modo de teste-  Quando a protecção contra violação do teclado dispara, é enviado

um sinal ao painel de controlo e o LED laranja acende. Além disto, enquanto utiliza o teclado, o LED laranja permanece aceso para indicar o ocorrência de violação.

13. Reiniciar o sistema

 Caso se tenha esquecido do código pin ou algo tenha acontecido

com o teclado, pode sempre restaurar as definições de fábrica.

 Após a reinicialização, o código PIN volta a ser o código por

defeito (0000).

 Após a reinicialização, terá de estabelecer de novo a conexão

entre o teclado e o painel de controlo.

Reiniciar o teclado:

1. Retire o teclado da parede.

2. Retire uma das pilhas e liberte o interruptor de protecção contra

violação.

3. Mantenha pressionadas as 3 teclas enquanto coloca de novo a

pilha.

CTC1000KP

alimentação

1 x bateria de lítio CR2450 (incl.) (código para encomenda CR2450C)

frequência

868.6375 MHz

alcance

± 200 m em espaço aberto (circunstância ideais)

temperatura de funcionamento

de -20 a 50 °C humidade

até 95 % sem condensação

dimensões

103 x 72 x 18 mm

peso

132 g

4. Continue a pressionar as 3 teclas até ouvri 3 beeps curtos.

O teclado foi reinicializado.

14. Especificações

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

Velleman® Service and Quality Warranty

Since its foundation in 1972, Velleman® acquired extensive experience in the electronics world and currently distributes its products in over 85 countries. All our products fulfil strict quality requirements and legal stipulations in the EU. In order to ensure the quality, our products regularly go through an extra quality check, both by an internal quality department and by specialized external organisations. If, all precautionary measures notwithstanding, problems should occur, please make appeal to our warranty (see guarantee conditions).

General Warranty Conditions Concerning Consumer Products (for EU):

• All consumer products are subject to a 24-

month warranty on production flaws and defective material as from the original date of purchase.

• Velleman® can decide to replace an article

with an equivalent article, or to refund the retail value totally or partially when the complaint is valid and a free repair or replacement of the article is impossible, or if the expenses are out of proportion. You will be delivered a replacing article or a refund at the value of 100% of the purchase price in case of a flaw occurred in the first year after the date of purchase and delivery, or a replacing article at 50% of the purchase price or a refund at the value of 50% of the retail value in case of a flaw occurred in the second year after the date of purchase and delivery.

• Not covered by warranty:

- all direct or indirect damage caused after

delivery to the article (e.g. by oxidation, shocks, falls, dust, dirt, humidity...), and by the article, as well as its contents (e.g. data loss), compensation for loss of profits;

- consumable goods, parts or accessories that

are subject to an aging process during normal use, such as batteries (rechargeable, nonrechargeable, built-in or replaceable), lamps, rubber parts, drive belts... (unlimited list);

- flaws resulting from fire, water damage,

lightning, accident, natural disaster, etc.…;

- flaws caused deliberately, negligently or

resulting from improper handling, negligent

maintenance, abusive use or use contrary to the manufacturer’s instructions;

- damage caused by a commercial, professional or collective use of the article (the warranty validity will be reduced to six (6) months when the article is used professionally);

- damage resulting from an inappropriate packing and shipping of the article;

- all damage caused by modification, repair or alteration performed by a third party without written permission by Velleman®.

• Articles to be repaired must be delivered to your Velleman® dealer, solidly packed (preferably in the original packaging), and be completed with the original receipt of purchase and a clear flaw description.

• Hint: In order to save on cost and time,

please reread the manual and check if the flaw is caused by obvious causes prior to presenting the article for repair. Note that returning a non-defective article can also involve handling costs.

• Repairs occurring after warranty expiration

are subject to shipping costs.

• The above conditions are without prejudice

to all commercial warranties.

The above enumeration is subject to modification according to the article (see article’s manual).

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een

garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis

reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade

na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of

hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als nietoplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand,

waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid

of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel,

professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende

bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of

modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden

te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan

te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode

zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste

expérience dans le secteur de l’électronique et

est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions

légales en vigueur dans l’UE. Afin de garantir

la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe.

Dans le cas improbable d’un défaut malgré

toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois

contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent

disproportionnés, Velleman® s’autorise à

remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du

prix d’achat. Le cas échéant, il vous sera

consenti un article de remplacement ou le

remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat

et la livraison, ou un article de remplacement

moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus :

- tout dommage direct ou indirect survenu à

l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi

que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un

remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables),

ampoules, pièces en caoutchouc, courroies…

(liste illimitée) ;

- tout dommage qui résulte d’un incendie, de

la foudre, d’un accident, d’une catastrophe

naturelle, etc. ;

- out dommage provoqué par une négligence,

volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de

l’appareil contraire aux prescriptions du

fabricant ;

- tout dommage à cause d’une utilisation

commerciale, professionnelle ou collective de

l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ;

- tout dommage à l’appareil qui résulte d’une

utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de

l’appareil emballé dans un conditionnement

non ou insuffisamment protégé.

- toute réparation ou modification effectuée par

une tierce personne sans l’autorisation

explicite de SA Velleman® ; - frais de

transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de

l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être

dûment conditionné (de préférence dans

l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice

et de contrôler câbles, piles, etc. avant de

retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge

du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de

transport ;

• toute garantie commerciale ne porte pas

atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de

l’article et être mentionnée dans la notice d’emploi.

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público

tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o

sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de

recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o

indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al

desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños

causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o

por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial,

profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un

uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección

insuficiente al transportar el aparato.

- daños causados por reparaciones o

modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a

Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artìculo que tenga que ser

reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y

controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un

defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye

estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine

kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die

nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die

durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden,

Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche,

nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen,

professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine

unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte

Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an

Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,

lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der

Garantiefrist werden Transportkosten berechnet.

• Jede kommerzielle Garantie lässt diese

Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido

24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

• no caso da reclamação ser justificada e que

a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

• estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias,

impurezas…) e provocado pelo aparelho,

como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a

desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias… (lista ilimitada);

- todos os danos que resultem de um

incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária

ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização

comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de

uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução

não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações

efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para

Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local

de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e

controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia,

será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece

as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.

Legen Heirweg 33, 9890 Gavere, Belgium

Made in PRC

Imported by Velleman nv

www.velleman.eu

R&TTE Declaration of Conformity R&TTE Verklaring van overeenstemming Déclaration de conformité R&TTE R&TTE Konformitätserklärung Declaración de conformidad R&TTE Declaração de conformidade R&TTE R&TTE Deklaracja zgodności

We / Wij / Nous / Wir / Nostros / Nós / My

Velleman NV Legen Heirweg, 33 9890 Gavere (België)

Declare on our own responsibility that the finished product: Verklaren op eigen verantwoordelijkheid dat het afgewerkte product: Déclarons sous notre propre responsabilité que le produit fini: Erklären voll verantwortlich dass nachfolgendes Produkt: Declaramos bajo nuestra sola responsabilidad que el producto mencionado a continuación: Declaramos a nossa responsabilidade relativamente ao produto abaixo mencionado: Deklarujemy z pełną odpowiedzialnością, iż następujące produkty:

Brand / Merk / Marque / Marke / Marca / Marca / Marka:

Velleman

Trade name / Handelsnaam / Denomination commerciale / Markenname / Denominación

commercial / designação comercial / nazwa produktu:

REMOTE KEYPAD FOR CTC1000 - 868.6375 MHz

DRAADLOOS KEYPAD VOOR CTC1000 - 868.6375 MHz

CLAVIER DE COMMANDE POUR CTC1000 - 868.6375 MHz

FERNTASTATUR FÜR CTC1000 - 868.6375 MHz

TECLADO DE CONTROL REMOTO PARA CTC1000 - 868.6375 MHz

TECLADO À DISTÂNCIA PARA O CTC1000 - 868.6375 MHz

REMOTE KEYPAD FOR CTC1000 - 868.6375 MHz

Type or model / Type of model / Type ou modèle / Typ oder Modell / Tipo o modelo / tipo ou

modelo / typu lub modelu:

CTC1000KP

Constituting the subject of this declaration, conforms with the essential requirements and other relevant stipulations of the R&TTE Directive (1999/5/EC). Die het voorwerp uitmaakt van deze verklaring, voldoet aan de essentiële vereisten en andere relevante bepalingen van de R&TTE Richtlijn (1999/5/EC). Faisant l’objet de la présente déclaration, satisfait aux exigences essentielles et toute autre stipulation pertinente de la directive R&TTE Directive (1999/5/EC). uf das sich diese Erklärung bezieht, den grundlegenden Anforderungen und anderen relevanten Vereinbarungen der R&TTE-Richtlinie (1999/5/EC) entspricht. Cumple los requisitos esenciales y las otras estipulaciones relevantes de la Directiva R&TTE (1999/5/EC). Cumpre com os requisitos essenciais e quaisquer outras disposições relevantes as Directiva R&TTE (1999/5/EC).

Stanowiącym przedmiot niniejszej deklaracji jest zgodny z zasadniczymi wymaganiami oraz pozostałymi stosownymi postanowieniami R&TTE (1999/5/EC).

The product is in conformity with the following standards: Het product voldoet aan de volgende normen: Le produit est conforme aux normes suivantes: Das Produkt entspricht den folgenden Normen: Es conforme a las siguientes normas: Este produtos está conforme a normas a seguir indicadas: Produkt jest zgodny z następującymi standardami:

EN 60950-1:2006 EN 301 489-1 V1.8.1 EN 301 489-3 V1.4.1 EN 300 220-1 V2.4.1 EN 300 220-2 V2.4.1

Technical data are available and can be obtained from : Les données techniques sont disponibles et peuvent être obtenues chez : Technische gegevens zijn beschikbaar en kunnen worden aangevraagd bij : Die technische Dokumentation zu den oben gennanten Produkten wird geführt bei: Los datos técnicos están disponibles y pueden ser solicitados a: Os dados técnicos estão disponíveis e podem ser solicitados a: Dane techniczne są dostępne i zostaną udostępnione na życzenie:

Velleman NV Legen Heirweg, 33 9890 Gavere (België)

Place and date of issue / Plaats en datum van uitgifte / Place et date d’émission / Ort und Datum der Ausstellung / Lugar y fecha de emisión / Local e data de emissão / Miejsce i data sporządzenia:

Gavere, 13/06/2013

Authorised signatory for the company / Bevoegde ondertekenaar voor de firma / Signataire autorisé(e) de la société / Bevollmächtigte Person / Responsable de la empresa / Responsável da empresa / Osoba upoważniona do podpisu w imieniu firmy:

Vince Van Balberghe - Quality Manager:

Velleman CTC1000KP User Manual [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

CTC1000KP

USER MANUAL

1. Introduction To all residents of the European Union

2. Safety Instructions

3. General Guidelines

4. Features

5. Overview

6. Battery

Low battery detection

Replacing the battery

Power saving feature

7. Security code

8. Installation

8.1 Set up connection between keypad and control panel

8.2 Mounting the keypad

9. Understanding the LEDs Green LED

Red LED

Orange LED

Notes

10. Arming and disarming the alarm system

10.1 Key combinations with PIN code

10.2 Key combinations without PIN code

11. Test mode

Test mode: key combinations

Notes

12. Tamper protection

13. System reset

14. Technical Specifications

GEBRUIKERSHANDLEIDING

1. Inleiding Aan alle ingezetenen van de Europese Unie

2. Veiligheidsinstructies

3. Algemene richtlijnen

4. Eigenschappen

5. Overzicht

6. Batterij

Legebatterij-indicator

De batterij vervangen

7. Beveiligingscode

8. Installatie

8.1 Het keypad met het controlepaneel verbinden

8.2 Het keypad monteren

9. De leds Groene led

Rode led

Oranje led

Opmerkingen

10. Het alarmsysteem in- en uitschakelen

10.1 Toetsencombinaties met pincode

10.2 Toetsencombinaties zonder pincode

11. Testmodus

Testmodus: toetsencombinaties

Opmerkingen

12. Sabotagebeveiliging

13. Systeem resetten

14. Technische specificaties

MODE D'EMPLOI

1. Introduction Aux résidents de l'Union européenne

2. Consignes de sécurité

3. Directives générales

4. Caractéristiques

5. Description

6. La pile

Indication de pile faible

Remplacer la pile

Fonction d'économie d'énergie

7. Code de sécurité

8. Installation

8.1 Connecter le clavier de commande au panneau de contrôle

8.2 Monter le clavier

9. Les LEDs

LED verte

LED rouge

LED orange

Remarques

10. Activer et désactiver le système

10.1 Combinaisons avec code d'accès

10.2 Combinaisons sans code d'accès
