CS100 – METAL DETECTOR
1. Features
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm
the environment.
Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized
company for recycling.
This device should be returned to your distributor or to a local recycling service.
Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for buying the CS100! Please read the manual thoroughly before bringing this device into service. If the
device was damaged in transit, don't install or use it and contact your dealer. With your Velleman Discriminator Metal
Detector, you can hunt for coins, relics, jewellery, gold and silver just about anywhere. The Discriminator Metal
Detector is versatile and easy to use.
The detector's features include:
Earphone Jack - lets you connect earphones (not supplied) to the detector.
Vu-meter – indicates the probable type of metal being detected.
Waterproof Search Coil – allows you to use the search coil under water.
Note: The search coil is waterproof, but the control housing is not waterproof.
Note: Your metal detector requires six AA-batteries of 1.5V (not supplied).
2. Treasure Hunter’s Code of Ethics
All treasure hunters might be judged by the example you set. Here are a few basic rules you should follow:
• Always get permission before searching any site.
• Respect the rights and property of others.
• Observe all national, state, and local laws while treasure hunting.
• Never destroy historical or archaeological treasures. If you are not sure about an object you have found, contact
a museum or historical society in your area.
• Leave the land and vegetation as it was. Fill in any holes you dig.
• Use your detector only in safe areas.
• Dispose of any junk you find, only in approved areas. Do not leave it for the next treasure hunter to find.
3. Preparation
a. Adjusting the Search Coil
Loosen the knobs at the search coil's end and adjust the search coil to the desired
angle. (The search coil should be parallel with the ground). Tighten the knobs just
enough to keep the search coil from rotating or wobbling.
CS100 VELLEMAN - 4 -
b. Installing the Batteries
Caution:
• Use only fresh batteries of the required size and recommended type.
• Do not mix old and new batteries, different types of batteries (standard, alkaline or rechargeable batteries of
different capacities).
1. If the detector is on, turn VOLUME (on the control housing) to OFF.
(The control clicks)
2. Press on the battery compartment cover
and slide the cover off in the direction of the arrow.
3. Insert the 6 AA batteries into the compartment
as indicated by the polarity symbols (+ and -) marked inside the compartment.
4. Replace the cover.
Caution:
• Always remove old or weak batteries. They can leak chemicals that can destroy electronic parts.
• If you do not plan on using the detector for a week or more, remove the batteries.
• Dispose of old batteries promptly and properly.
You can extend battery life by using earphones, which require less power than the speaker.
c. Testing the Batteries
If the detector does not turn on, has weak volume, will not tune properly, has erratic operation
or drifts, test the battery power.
Rotate VOLUME away from OFF and set OPERATE/BATT TEST to BATT TEST. If the pointer on the VU-meter is
between 3 and 6 (green area), the batteries are OK. If the pointer is not in the green area, replace the batteries.
d. Using Earphones
You can connect a pair of stereo earphones (not supplied) to the detector so you can listen to it
privately. Using earphones also saves battery power and makes it easier to identify subtle
changes in the sounds you hear for better results.
To connect headphones to the detector, insert the earphones' 1/8-inch plug into the EAR jack.
Note: The detector's internal speaker disconnects when you connect earphones.
e. Listening Safely
To protect your hearing, follow these guidelines when you use earphones.
• Set the volume to the lowest setting before you begin listening. After you begin listening, adjust the volume to a
comfortable level.
• Do not listen at very high volume levels. Extended high-volume listening can lead to permanent loss of hearing.
• Once you set the volume, do not increase it. Over time, your ears adapt to the volume level, so a volume level
that does not cause discomfort might still damage your hearing.
CS100 VELLEMAN - 5 -
f. Traffic Safety
Do not wear earphones while operating your detector near high-traffic areas.
Even though some earphones are designed to let you hear some outside sounds when listening at normal volume
levels, they still can present a traffic hazard.
4. Outdoor Testing and Use
1. Find an area on the ground outside where there is no metal.
2. Place a sample of the material you want the detector to find (such as a gold ring or a coin) on the ground. (If you
are using a valuable metal such as gold to test the detector, mark the area where you placed the item, to help
you find it later. Do not place it in tall grass or weeds).
3. Rotate VOLUME about two-thirds clockwise.
4. Press and release the red button on the handle. Slowly rotate TUNE until
the pointer is at or near 0. You should barely hear a tone.
5. While holding the search coil level and about 1-2 inches above the
ground, slowly move the search coil over the area where you place the
sample, sweeping the search coil in a side-to-side motion.
6. Try finding other metal in the area.
When you find a metal item, wait a few seconds after the tone stops before continuing, to allow the detector time
to reset (or, press the red button on the handle to return the pointer to the centre of the vu-meter.
a. Search Coil Sweeping Hints:
• Never sweep the search coil as if it were a pendulum.
Raising the search coil while sweeping or at the end of
a sweep causes false readings.
• Sweep slowly - hurrying makes you miss targets.
If the detector detects the material, it sounds a tone and
the pointer moves to the type of material if found.
If the detector does not detect the material, make sure you
are moving the search coil correctly.
Notes:
• The detector responds with a strong signal when it detects most valuable metal objects. If a signal does not
repeat after you sweep the search coil over the target a few times, the target is probably junk metal.
• False signals can be caused by trashy ground, electrical interference or large irregular pieces of junk metal. False
signals are usually broken or non-repeatable.
CS100 VELLEMAN - 6 -
b. Fine-tuning the Detector
When you become familiar with how your detector works, fine-tune it to make it more selective in what it finds.
Discrimination is the detector's ability to differentiate between types of
metal. The detector's DISCRIMINATION setting determines the
distinction between different types of ferrous and non-ferrous metals.
You can set DISCRIMINATION to minimum (fully anticlockwise), to
maximum (fully clockwise), or anywhere in between. As you set
DISCRIMINATION to higher levels, the detector first does not detect
small pieces of silver paper, then thick foil, and finally metal objects like pull tabs from aluminium cans.
Note: Each time you use the detector in a different area, you must adjust DISCRIMINATION. Each search location
presents new challenges.
c. False Signals
Because your detector is extremely sensitive, trash-induced signals and other sources of interference might cause
signals that seem confusing. The key to handling these types of signals is to dig for only those targets that emit a
strong, repeatable signal. As you sweep the search coil back and forth over the ground, learn to recognise the
difference between signals that occur at random and signals that are stable and repeatable.
To reduce false signals when searching very trashy ground, only scan a small area at a time using slow, short
overlapping sweeps.
d. Detection Hints
No detector is 100 percent accurate. Various conditions influence metal detection. The detector's reaction depends
on a number of things:
• The angle at which the object rests in the ground.
• The depth of the object.
• The amount of iron in the object.
• The size of the object.
5. Operation
Your Velleman metal detector distinguishes between ferrous and non-ferrous metals. Ferrous metals contain iron,
while non-ferrous metals such as gold, silver, copper, platinum, aluminium, lead and zinc do not.
a. Preparing the Detector
Turning on the Detector
Rotate VOLUME away from OFF to the desired sound level. Set
OPERATE/BATT TEST to OPERATE to detect.
Tuning the Detector
TUNE fine-tunes the balance between the detector's receiver and transmitter circuitry to provide consistent pointer
and tone indications.
CS100 VELLEMAN - 7 -
Follow these steps to set TUNE:
1. Rotate VOLUME to the 11 o'clock position.
2. Set DISCRIMINATION to its midpoint.
3. Hold the search coil about 1 foot (30cm) away from the ground and any metal object, hold down the red button
on the handle, and slowly rotate TUNE left and right until the pointer on the vu-meter rests at or near 0, then
release the red button.
As you search, you can fine-tune the detector using DISCRIMINATION (see "Fine-Tuning the Detector")
Note: Press the red button on the handle at any time during operation to automatically return the pointer to 0.
b. Testing and Using the Detector
To learn how the detector reacts to different metals, you should test it before you use it the first time. You can test
the detector indoors or outdoors.
IMPORTANT: If the device emits a signal for nonferrous metals and none for ferrous metals, start the setting
procedure again. Do it slowly to make sure that the procedure is executed correctly.
1. Remove any watches, rings, or other metal jewellery you are wearing and place the detector on a wooden or
plastic table.
2. Adjust the search coil's angle so the flat part faces the ceiling.
Note: Never test the detector on a floor inside a building. Most buildings have
metal of some kind in the floor, which might interfere with the objects you are
testing or mask the signal completely.
3. Rotate VOLUME to the 11 o'clock position.
4. Set DISCRIMINATION to its mid-point. Keep the red button on the handle pressed down and slowly turn the
TUNE button to the left and right until the needle of the VU meter indicates “0”. Release the red button
5. Move a sample of the material you want the detector to find (such as a gold ring or coin) about 2 inches (± 5cm)
above the search coil.
Notes:
• The search coil will not detect without motion. You must move the object since you are not sweeping with the
detector at this time.
• If you are using a coin, the detector detects it more easily if you hold it so a flat side (not the edge) is parallel with
the flat side of the search coil.
If the detector detects the material, it sounds a tone and the pointer moves to the left (non-ferrous) or to the right
(ferrous) while the detector determines the type of metal it is detecting.
If the detector does not detect the material, check the battery power and verify that the search coil is properly
connected. Also, you might need to fine-tune the detector (see "Fine-Tuning the Detector").
CS100 VELLEMAN - 8 -
c. Pinpointing a Target
Accurately pinpointing a target makes digging it up easier.
Accurate pinpointing takes practice, and we suggest you practice finding and digging up small metal objects on your
own property before you search other locations.
Sometimes, targets are difficult to accurately locate due to the sweep direction. Try changing your sweep direction to
pinpoint a target.
Follow these steps to pinpoint a target.

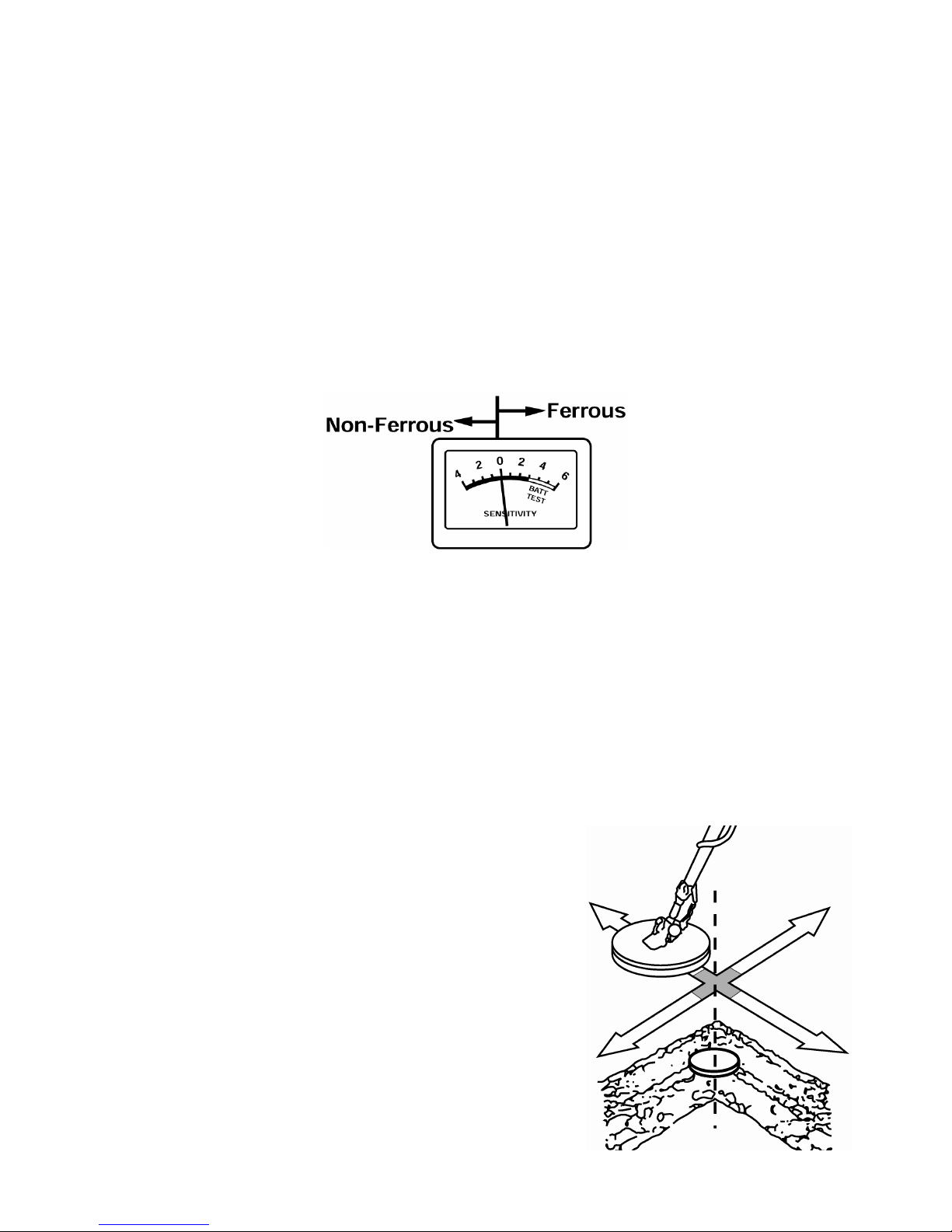

1. When the detector detects a buried target, continue sweeping
the search coil over the target in a narrowing side-to-side
motion.
2. Make a visual note of the exact spot on the ground where the
detector beeps.
3. Stop the search coil directly over this spot on the ground. Then
move the search coil straight forward away from you and
straight back toward you a couple of times.
Make a visual note of the exact spot on the ground where the
detector beeps.
4. Repeat Steps 1-3 at a right-angle to the original search line,
making an "X" pattern. The target will be directly below the "X"
at the point of the loudest response.
Notes:
• If trash in an area is so heavy that you get false signals, slow your sweep and use shorter sweeps.
• Recently buried coins might not respond the same as coins buried for a long period of time because of oxidation.
• Some nails, nuts, bolts, and other iron objects (such as old bottle caps) oxidise and create a "halo" effect. A halo
effect is caused by a mixture of natural elements in the ground and the oxidation created by different metals.
Because of the metal mixtures, target signals might not be in a "fixed" position. This effect makes these objects
very hard to detect accurately. (See "Fine-Tuning the Detector").
6. Troubleshooting
If your detector is not working as it should, follow these suggestions to see if you can eliminate the problem.
PROBLEM SUGGESTION
The detector displays or sounds false signals You might be sweeping the detector's search coil too fast or at the
wrong angle. Sweep the search coil more slowly and hold the
detector correctly. See "Testing and Using the Detector" and
"Pinpointing a Target".
The detector might sound a false signal if it detects heavily oxidised
metals. Try pinpointing the target from several different angles (see
"Pinpointing a Target"). If the detector does not display and sound
the same signal each time, the target is probably heavily oxidised
metal.
There might be more than one target in the area you are searching.
The target might be a type of metal that the detector does not
recognise.
The display does not show the correct metal
type when the detector finds a target or the
detector sounds more than one type of tone
when it finds a target.
If the target is heavily oxidised, the detector might not display the
correct metal type. This is not a malfunction.
CS100 VELLEMAN - 9 -
7. Care & Maintenance
Keep the metal detector dry. If it gets wet, wipe it dry immediately. Liquids might contain minerals that
corrode the electronic circuits.
Handle the detector gently and carefully. Dropping it can damage circuit boards and cases and can
cause the detector to not work properly.
Use and store the detector only in normal temperature environments. Temperature extremes can
shorten the life of electronic devices, damage batteries, and distort or melt plastic parts.
Keep the detector away from dust and dirt, which can cause premature wear of parts.
Wipe the detector with a damp cloth occasionally to keep it looking new. Do not use harsh chemicals,
cleaning solvents or strong detergents to clean the detector.
Modifying or tampering with the detector's internal parts can cause a malfunction and might invalidate its warranty.
The search coil supplied with the detector is waterproof and can be submerged in either fresh or salt water.
However, do not let water enter the detector's control housing. After using the search coil in salt water, rinse it with
fresh water to prevent corrosion of the metal parts.
For more info concerning this product, please visit our website www.velleman.eu.
The information in this manual is subject to change without prior notice.
CS100 – METAALDETECTOR
1. Eigenschappen
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen,
dit toestel schade kan toebrengen aan het milieu.
Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor recyclage.
U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.
Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel
beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer. Met uw Velleman Discriminator
Metaaldetector kunt u haast overal muntstukken, relikwieën, juwelen, goud en zilver opsporen.
De Discriminator Metaaldetector is veelzijdig en eenvoudig in gebruik.
CS100 VELLEMAN - 10 -
Eigenschappen van de Discriminator Metaaldetector:
Hoofdtelefoonaansluiting - om een hoofdtelefoon (niet meegeleverd) aan te sluiten.
Vu-meter - om aan te geven welke metaalsoort vermoedelijk gevonden is..
Waterdichte zoekspoel - om ook onder water metalen voorwerpen op te sporen.
Opmerking: alleen de zoekspoel is waterdicht; de rest van de behuizing niet.
Opmerking: uw metaaldetector werkt uitsluitend met 6 AA-batterijen van 1.5V (niet meegeleverd).
2. Ethische code voor schattenjagers
Denk eraan dat uw eigen gedrag als voorbeeld gesteld kan worden voor dat van alle andere schatjagers. Daarom
volgen hier een aantal basisregels die elke gebruiker van de detector zou moeten naleven.
• Vraag altijd om toestemming voor u een plaats doorzoekt met uw detector.
• Houd hierbij altijd rekening met andermans rechten en eigendom.
• Houd ook rekening met mogelijke nationale, regionale en plaatselijke wetsbepalingen met betrekking tot het
schatgraven.
• Vernietig geen voorwerpen van historische of archeologische waarde. Als u twijfels heeft over de oorsprong van
een gevonden voorwerp, neem dan contact op met een museum of een historische vereniging bij u in de buurt.
• Laat de doorzochte grond en de begroeiing achter in hun oorspronkelijke staat. Vul een kuil steeds weer op.
• Gebruik uw detector slechts op veilige plaatsen.
• Laat gevonden afval uitsluitend achter op daartoe voorziene afvalbelten. Laat het niet achter voor de
eerstvolgende schatgraver.
3. Voorbereiding
a. De zoekspoel instellen
Draai de knoppen aan het uiteinde van de zoekspoel los om de gewenste hoek in te
stellen. (U dient ervoor te zorgen dat de zoekspoel evenwijdig loopt met de grond).
Draai de knoppen weer vast, maar niet te strak zodanig dat de draai- en
slingerbewegingen van de zoekspoel niet belet worden.
b. Batterijen plaatsen
Let op:
• Gebruik slechts ongebruikte batterijen van de aanbevolen grootte en type.
• Gebruik geen nieuwe en oude batterijen of batterijen van verschillende types door elkaar (standaard, alkaline of
oplaadbare batterijen van verschillende capaciteit).
1. Als de detector nog aan staat, zet dan de VOLUME-regelaar (op de controlebehuizing)
op stand OFF. (U hoort een klik).
2. Druk op het deksel van het batterijvak
en schuif het deksel open in de richting van de pijl.
3. Plaats de 6 AA-batterijen in het batterijvak en let hierbij op de
polariteitsymbolen (+ en -) aan de binnenkant van het batterijvak.
4. Plaats het deksel terug.
CS100 VELLEMAN - 11 -
Bijzondere maatregelen:
• Verwijder onmiddellijk oude of afgezwakte batterijen; batterijen bevatten immers chemicaliën die de elektronische
deeltjes van uw detector kunnen beschadigen.
• Indien u van plan bent de detector voor een week of langer niet te gebruiken, raden we u aan deze te ontladen.
• Gooi oude batterijen onmiddellijk weg op een daartoe voorziene plek.
U kunt uw batterijen langer doen meegaan door een hoofdtelefoon te gebruiken ipv de ingebouwde luidspreker.
c. Batterijen testen
De detector werkt niet of het volume is te zwak of moeilijk te regelen, of het apparaat werkt
niet goed of wijkt af: ga in dit geval eerst na of de batterijen niet ontladen zijn.
Zet het toestel aan (met de volumeknop) en stel OPERATE/BATT TEST in op BATT TEST. Als de wijzer van de VUmeter zich tussen 3 en 6 (groene zone) bevindt, zijn de batterijen OK. Zoniet dient u de batterijen te vervangen.
d. Een hoofdtelefoon gebruiken
U kunt een stereo koptelefoon (niet meegeleverd) aansluiten op de detector zodat u er zonder
hinder voor anderen naar kunt luisteren. Op die manier spaart u niet alleen de batterijen maar
kunt u ook beter kleine geluidsverschillen horen, zodat u nog efficiënter kunt zoeken.
U kunt de hoofdtelefoon aansluiten door de 3,5 mm-stekker aan te sluiten op de daarvoor
voorziene EAR-jack.
Opmerking: Bij gebruik van een hoofdtelefoon, wordt de interne luidspreker vanzelf uitgeschakeld.
e. Luisterveiligheid
Om uw oren te sparen, raden we u aan igv gebruik van een hoofdtelefoon de volgende regels na te leven:
• Voordat u begint te luisteren, stel het volume eerst op het minimum af. Stel het volume pas af op een voor u
comfortabel volume, nadat u de hoofdtelefoon op uw oren geplaatst heeft.
• Vermijd extreem hoge volumeniveaus: deze kunnen blijvende gehoorstoornissen veroorzaken.
• Verhoog het volume niet meer na de initiële regeling. Het oor went aan het gekozen volumeniveau, met als
gevolg dat een voor het oor aanvaardbaar volumeniveau alsnog schadelijk kan zijn.
f. Verkeersveiligheid
Draag geen hoofdtelefoon terwijl u zich in de verkeersdrukte bevindt.
Hoewel sommige modellen van hoofdtelefoons u tot in zekere mate ook het externe geluid laten horen (voorzover u
het volume op een normale stand houdt), blijft het gevaarlijk om ze in het verkeer te gebruiken.
4. Buiten testen en zoeken
1. Probeer buiten op de grond een plek vrij van metaal te vinden.
2. Plaats een staal van het testmateriaal (vb. gouden ring, muntstuk) op de grond. (Als u van plan bent waardevol
metaal zoals goud voor de test te gebruiken, markeer dan de plek waar u het voorwerp legt op de een of andere
manier, zodat u het later gemakkelijk terugvindt. Vermijd dan ook plaatsen met
hoog gras of onkruid).
3. Draai de VOLUME-regelaar ongeveer twee derden in de richting van de wijzers
van de klok.
4. Hou de rode knop op het handvat ingedrukt en laat de knop vervolgens weer los.
Draai langzaam de TUNE-regelaar tot de wijzer 0 benadert. U zou amper nog een
Loading...
