DEUTSCH

M2.1 WL

Montage-Video
Bedien-Video
Einstell-Video

www.vdocyclecomputing.com/service

1

Vorwort

Herzlichen Glückwunsch.
Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein
technisch und qualitativ sehr hochwertiges Gerät entschieden.
Um den Computer optimal nutzen zu können, empfehlen wir
Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle
Hinweise zur Bedienung sowie viele weitere nützliche Tipps.
Wir wünschen Ihnen viel Freude beim Fahren mit Ihrem VDO
Computer.

Cycle Parts GmbH

Verpackungsinhalt

Bitte prüfen Sie zunächst die Vollständigkeit dieser
Verpackung:

M2.1 WL

1 VDO Computer, Batterie separat
1 Geschwindigkeits-Sender, Batterie eingebaut,
Unterleg-Gummi
1 Universal-Lenkerhalterung
1 Speichenmagnet (Clip-Magnet)
Kabelbinder zur Montage der Halterung und des Senders
1 Kurz-Bedienungsanleitung

Inhaltsverzeichnis

Das Display .................................................................... 03

Die Tasten ...................................................................... 03

Die Funktionen .............................................................. 04

Die Bedienung während der Fahrt ............................. 06

Die Funkübertragung der Geschwindigkeit ............... 06

Montage der Lenkerhalterung .................................... 07

Montage des Geschwindigkeits-Senders .................. 08

Computer in die Halterung einsetzen ........................ 09

Funktionsprüfung der Funkübertragung ................... 09

Schlaf-Modus und Funkempfänger ............................ 10

Die Einstellungen .......................................................... 11

Sprache ........................................................................ 11

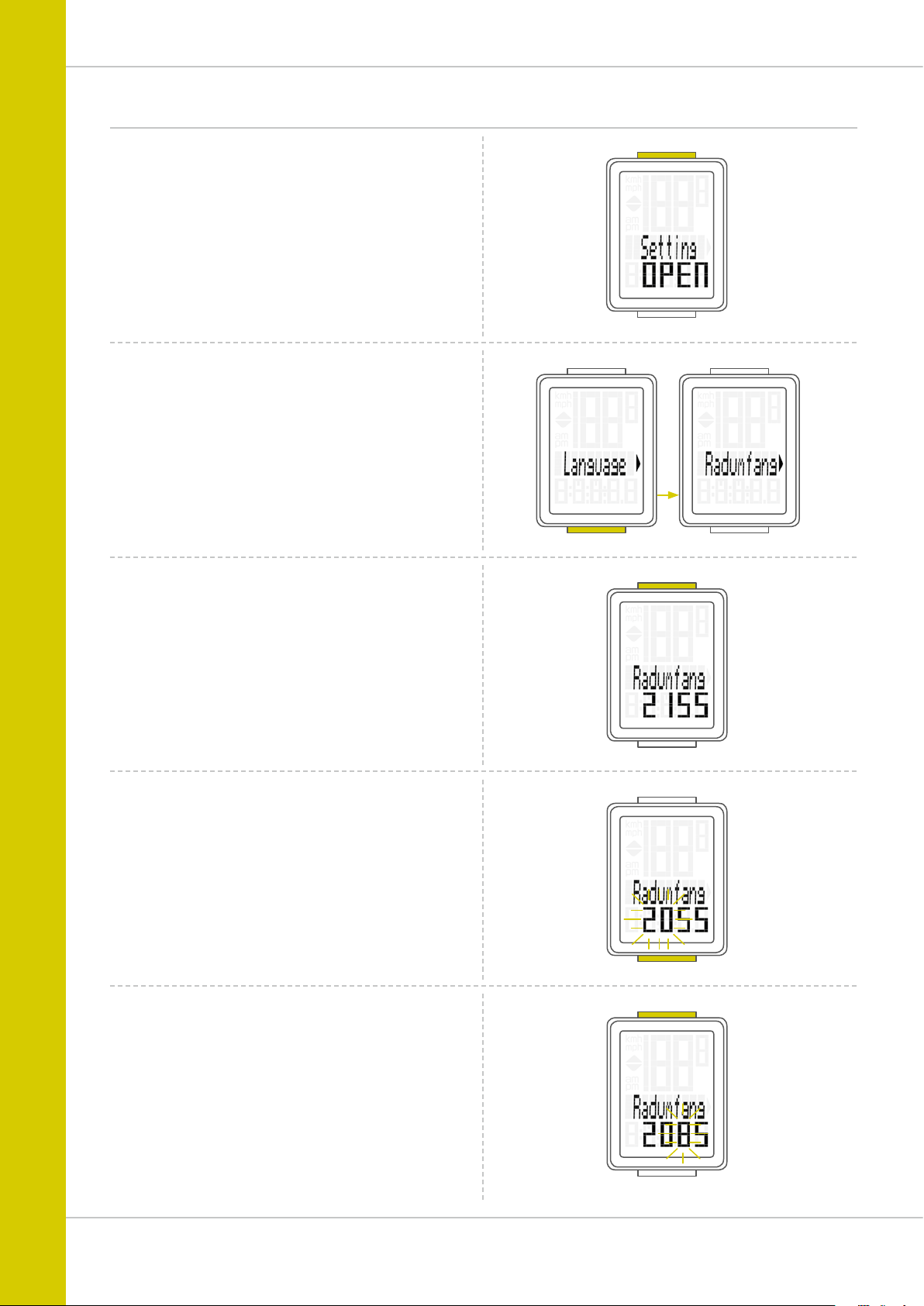

Radumfang ................................................................... 12

Einheit ........................................................................... 15

Uhrzeit .......................................................................... 16

Gesamtstrecke .............................................................. 19

Gesamt-Fahrzeit ............................................................ 20

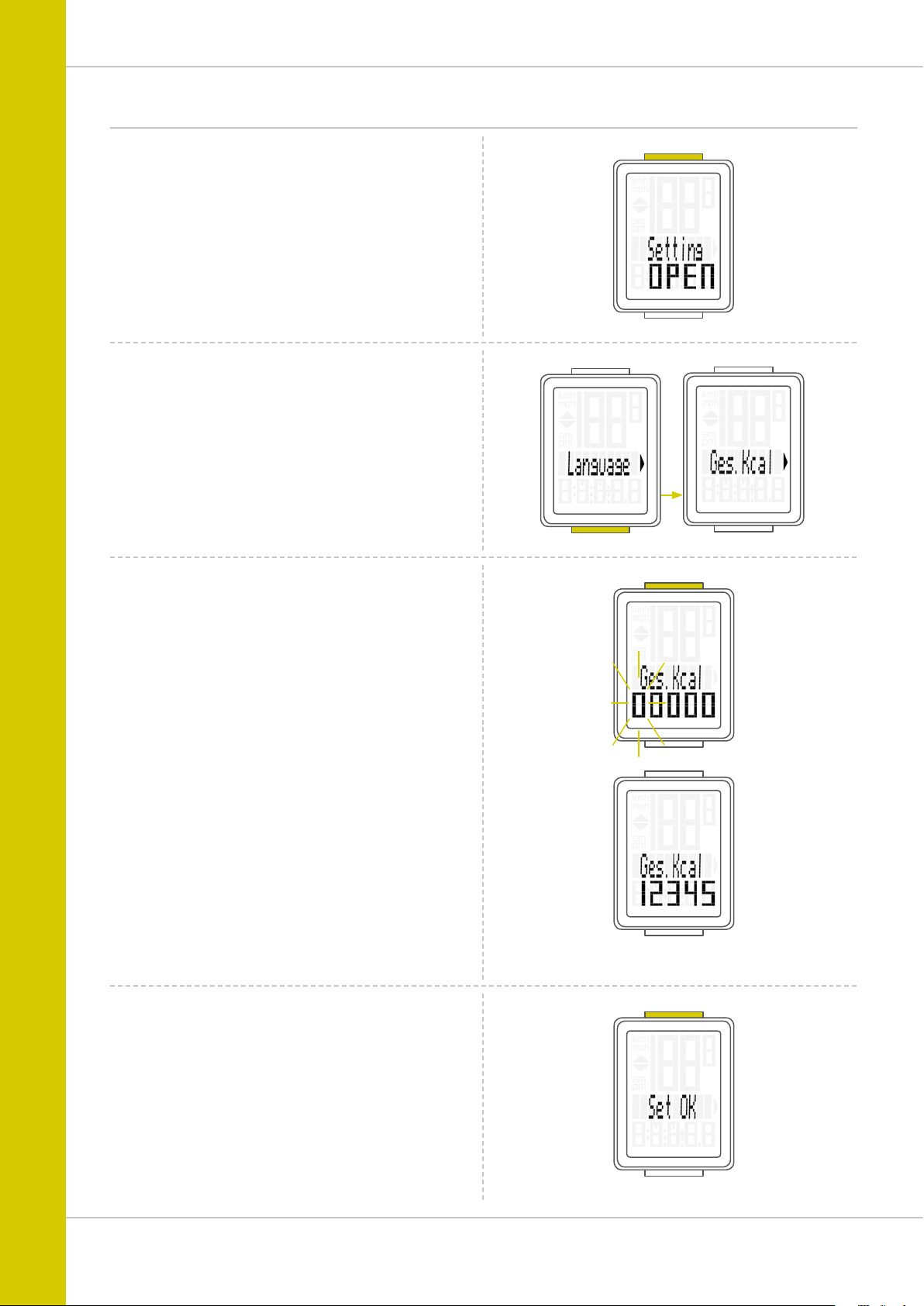

Gesamtkalorien ............................................................. 22

Tourdaten nach der Fahrt zurückstellen ................... 23

Batterie-Status-Anzeige .............................................. 24

Batteriewechsel im Computer .................................... 24

Batteriewechsel im Sender ......................................... 25

Garantiebedingungen ................................................... 26

Fehlerbehebung ............................................................ 27

Technische Daten ......................................................... 27

2

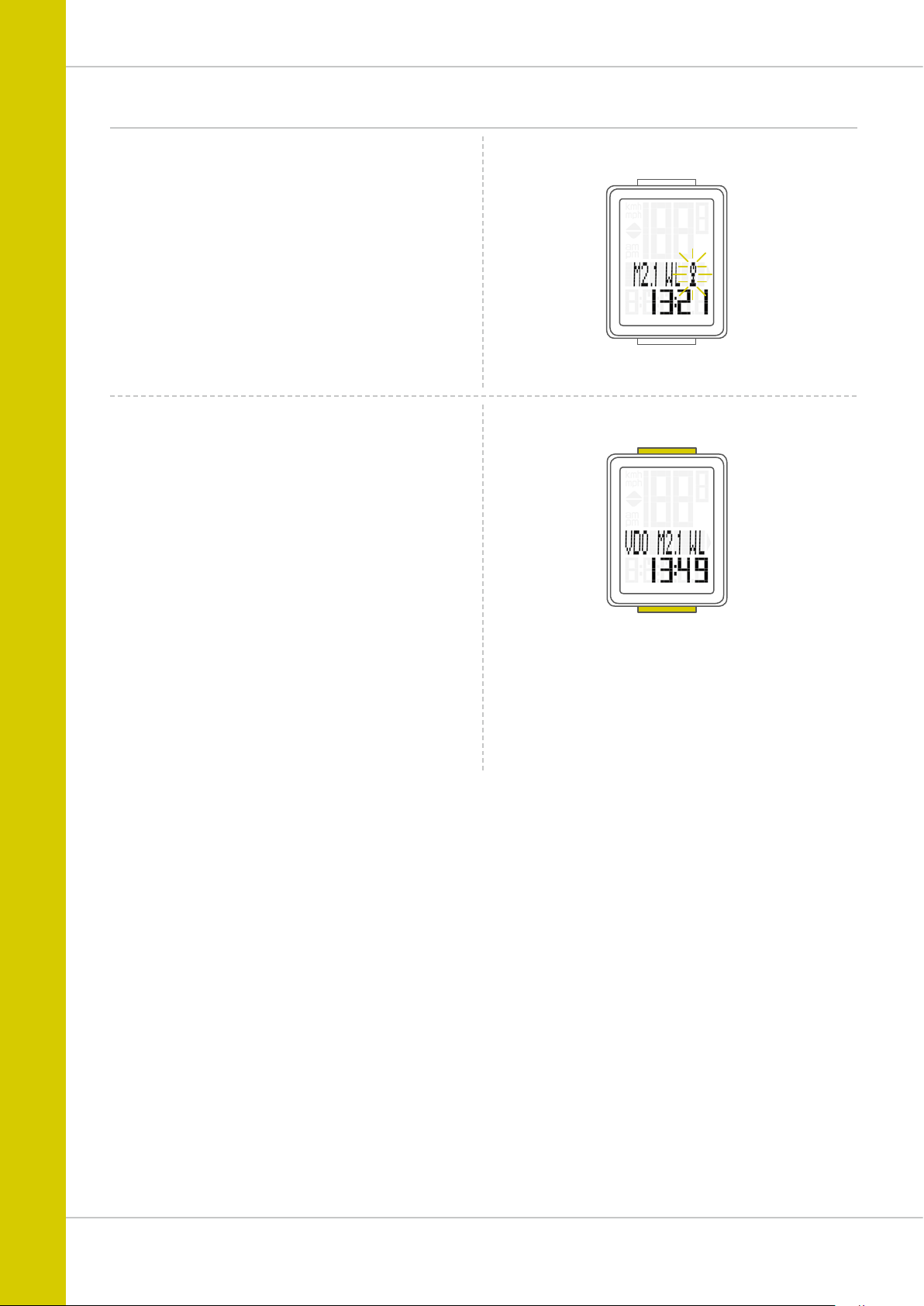

Das Display

Der VDO M2.1 WL hat ein großes, sehr gut ablesbares Display.
Das Display kann in 3 Bereiche unterteilt werden.

M2.1 WL

– Im oberen Bereich des Displays wird permanent die
aktuelle Geschwindigkeit angezeigt.
Neben der Geschwindigkeits-Anzeige erscheint, die Anzeige
für „am“ oder „pm“ bei einer 12-Stunden Uhr-Einstellung.
Dort wird auch angezeigt, ob man für die Geschwindig­ keits-Anzeige kmh oder mph gewählt hat.
Links in diesem Bereich sind Pfeile sichtbar, die Anzeigen,
ob die aktuelle Geschwindigkeit über oder unter der
Durchschnitts-Geschwindigkeit liegt.

– Im mittleren Bereich des Displays wird im Klartext die
ausgewählte Funktion angezeigt.

– Im unteren Bereich wird der Wert der ausgewählten
Funktion angezeigt.

OBEN

MITTE

UNTEN

Die Tasten

Der VDO M2.1 WL hat 2 Tasten

BIKE

Im Funktions-Modus:

– Abruf der Funktionen
– Tour Daten auf Null zurückstellen
(Taste gedrückt halten)

Im Einstell-Modus:

– Blättern im Einstell-Menü
– Einzustellende Daten verändern

SET

Im Funktions-Modus:

– in jeder Anzeige-Funktion
Rückwärts blättern
– Öffnen des Einstell-Modus
(Taste gedrückt halten)

Im Einstell-Modus:

– Einstellung öffnen
– Fertige Einstellung bestätigen
– Einstell-Modus beenden,
zurück zum Funktions-Modus

3

Die Funktionen

Der VDO M2.1 WL hat folgende Funktionen

Aktuelle Geschwindigkeit

bei einem Radumfang von 2155 mm beträgt die maximal
mögliche Geschwindigkeit 199 kmh oder 124 mph.

Aktuelle Strecke

Die aktuelle Strecke zählt bis 999,99 KM oder Meilen.
Beim Überschreiten dieses Wertes beginnt die aktuelle
Streckenzählung wieder bei Null.

M2.1 WL

Aktuelle Fahrzeit

Die aktuelle Fahrzeit zählt bis 99:59:59 HH:MM:SS.
Beim Überschreiten dieses Wertes beginnt die
Fahrzeitzählung wieder bei Null.

Durchschnitts-Geschwindigkeit

auf der aktuellen Tour

Maximale Geschwindigkeit

auf der aktuellen Tour

4

Die Funktionen

Aktueller Kalorienverbrauch

Berechneter Kalorien-Verbrauch auf der aktuellen Tour.

Aktuelle Uhrzeit

(im 24-h oder 12-h-Format)

M2.1 WL

Gesamt-Strecke

(Summe aller Tagestouren)
Die Gesamt-Strecke zählt bis 99.999 KM oder Meilen.
Beim Überschreiten dieses Wertes beginnt die
Gesamtstrecken-Zählung wieder bei Null.

Wenn von Meilen auf KM umgestellt wird und das
Umrechnungsergebnis über 100.000 KM ergibt,
wird der Zähler auf Null zurückgesetzt.

Gesamt-Fahrzeit

(Summe aller Tagestouren)
Die Gesamt-Fahrzeit zählt bis 9.999:59 HHHH:MM.
Beim Überschreiten dieses Wertes beginnt die Gesamt­Fahrzeit-Zählung wieder bei Null.

24-H-Format 12-H-Format

Gesamt-Kalorien

zeigt den gesamten Kalorienverbrauch aller Tagestouren
bis 99.999 Kalorien.
Beim Überschreiten dieses Wertes beginnt die Gesamt­Kalorien-Zählung wieder bei Null.

5

Die Bedienung während der Fahrt

M2.1 WL

Während der Fahrt können die Anzeige-Funktionen über
die Taste BIKE abgerufen werden.
Durch einen kurzen Druck auf die Taste BIKE wird die
nächste Funktion ins Display gebracht.

Mit der SET-Taste (kurz) kann man Rückwärts durch die
Funktionen blättern.

Die Funkübertragung der Geschwindigkeit

SET

BIKE

1x

Der VDO M2.1 WL hat eine analoge Funkübertragung.

Die Funkreichweite beträgt ca. 75 cm zwischen dem Sender
an der Gabel und dem Computer/Empfänger am Lenker.
Achten Sie bei der Montage darauf, dass Sie den Sender am
linken Gabelholm montieren, wenn Sie den Computer auf dem
Vorbau oder links am Lenker montieren.
Wenn Sie den Computer rechts am Lenker montieren, können
Sie den Sender auch am rechten Gabelholm montieren.

Hinweis: Analoge Funkübertragung kann durch

LED-Scheinwerfer gestört werden.
Im Großraum 63500 Seligenstadt (+/- 5 KM) kann es
ebenfalls zu Funkstörungen kommen.

6

Montage der Lenkerhalterung

M2.1 WL

Sie können den Computer rechts oder links am Lenker
montieren oder mittig auf dem Vorbau. Entsprechend
montieren Sie die Lenkerhalterung.

STEP 1

Entscheiden Sie, ob Lenker- oder Vorbau-Montage
gewünscht ist.

STEP 2

Entsprechend den Fuß der Lenkerhalterung um 90° drehen.
Dazu die Schrauben in der Halterung lösen,
Fuß herausnehmen und um 90° drehen,
einsetzen und Schrauben wieder festdrehen.

Achtung: Schrauben nicht überdrehen.

STEP 3

Kabelbinder durch die Schlitze in der Lenkerhalterung führen,
um den Lenker oder den Vorbau legen und anziehen
(noch nicht festziehen).

STEP 4

Bei Lenkermontage: Neigungswinkel des Computers
ausrichten, um optimale Ablesbarkeit zu erreichen.
Kabelbinder jetzt festziehen.

1

334



°

2

Überstehende Enden mit einer Zange abknipsen.

1

4



7

Montage des Geschwindigkeits-Senders

Der Sender kann rechts oder links am Gabelholm montiert
werden.

Hinweis:
Wenn Sie den Computer auf dem Vorbau oder
links am Lenker montiert haben, dann MUSS der
Geschwindigkeits-Sender am LINKEN Gabelholm
montiert werden.

STEP 1

Legen Sie das Unterleg-Gummi unter den Sender. Montieren
Sie den Sender auf der Gabelseite, an der Sie später den
Computer am Lenker montieren wollen (rechts oder links)
mit beiliegendem Kabelbinder (zunächst lose, noch nicht
festziehen).

M2.1 WL

ACHTUNG: Die schraffierte Markierung auf der

Batteriefachdeckel-Seite des Senders muss dabei
zu den Speichen zeigen.

Der Sender kann je nach Platzverhältniss vorne auf die Gabel,
innen an der Gabel oder hinten an der Gabel montiert werden.

STEP 2

Legen Sie den Speichenmagneten um eine Außen-Speiche.
Der stabförmige Magnetkern zeigt dabei mit dem VDO-Logo
zum Sender. Magnet an der schraffierten Sensor-Markierung
auf dem Sender mit etwa 1- 5 mm Abstand ausrichten.

STEP 3

Sender und Magnet endgültig ausrichten und fixieren:
Kabelbinder festziehen und Magnet kräftig zudrücken.
Der Sender sollte bis maximal 45° zu den Speichen hin
eingeklappt werden. Wenn Sie diesen Winkel nicht erreichen,
dann verschieben Sie den Sender am Gabelholm nach unten
Richtung Nabe, bis ein Winkel kleiner als 45° erreicht wird.

MAGNET

90°  °

✔

✘

LINKS

VORBAU

RECHTS

LINKS

8

Einsetzen des Computers in die Halterung

Das VDO Twist-Click-System verbindet den Computer
sicher mit der Lenkerhalterung.

M2.1 WL

Und so geht es:

STEP 1

Computer in 10 Uhr-Position in die Halterung einsetzen.

STEP 2

Computer nach rechts auf 12-Uhr-Position drehen,
und in das Haltesystem einrasten. Es muss ein spürbarer
Widerstand beim Eindrehen überwunden werden.

STEP 3

Zum Herausnehmen den Computer nach
links drehen (dabei nicht drücken oder ziehen).

Gedankenstütze: Rein nach Rechts, Los nach Links

LOCK

UNLOCK

. LOCK . CLICK

. UNLOCK

Funktionsprüfung der Funkübertragung

Nach der Montage überprüfen Sie die Funktion der
Funkübertragung.

Und so geht es:

– Computer in die Halterung einsetzen
– Vorderrad anheben und drehen
– Am Sender sollte für wenige Sekunden eine LED blinken.
Blinkende LED: Der Sender sendet ein Signal
– Am Computer sollte jetzt eine Geschwindigkeit angezeigt
werden.

Wird keine Geschwindigkeit angezeigt, kann es dafür mehrere
Ursachen geben. Die möglichen Ursachen sind im Kapitel
„Fehlerbehebung“ beschrieben.

9
