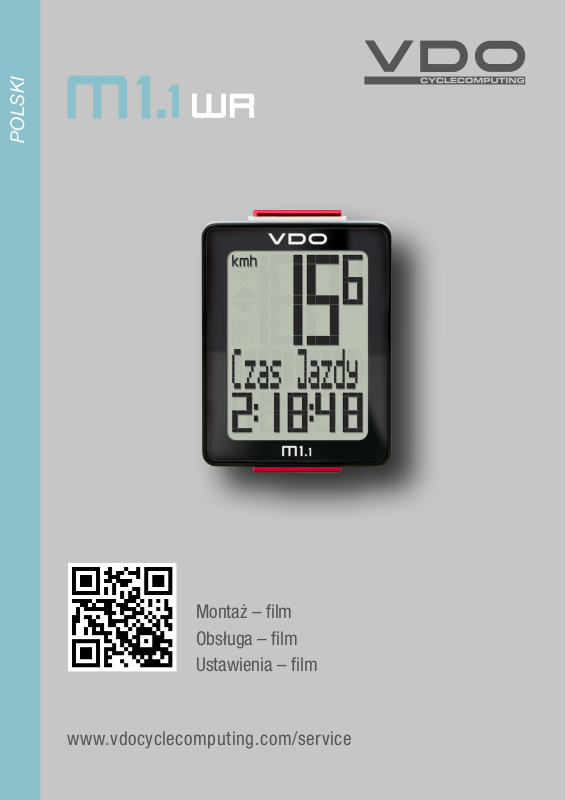

VDO M1.1 WR User Manual [pl]

POLSKI

M1.1 WR

Montaż – film Obsługa – film Ustawienia – film

www.vdocyclecomputing.com/service

Wstęp

Gratulujemy. Decydując się na zakup komputera VDO wybrali Państwo zaawansowane technologicznie urządzenie wysokiej jakości. Aby optymalnie korzystać z komputera, należy dokładnie zapoznać się z instrukcją obsługi. Zawarte są tutaj wszystkie wskazówki dotyczące eksploatacji, jak i inne pożyteczne rady. Życzymy Państwu wiele przyjemności podczas jazdy z komputerem VDO.

Cycle Parts GmbH

Zawartość opakowania

W pierwszej kolejności należy sprawdzić, czy opakowanie jest kompletne:

M1.1 WR

1 komputer VDO 1 bateria do komputera 1 uniwersalny uchwyt na kierownicę z przewodem i czujnikiem 1 magnes na szprychę (z klipsem) opaski kablowe do montażu uchwytu i czujnika 1 skrócona instrukcja obsługi

Spis treści

Wyświetlacz ............................................................. 03

Przyciski .................................................................. 03

Funkcje .................................................................... 04

Obsługa podczas jazdy ............................................ 05

Tryb oczekiwania .................................................... 05

Montaż uchwytu na kierownicę i czujnika .............. 06

Umieszczanie komputera w uchwycie .................... 07

Kontrola działania ................................................... 07

Ustawienia ............................................................... 08

Język ............................................................................ 08

Obwód koła ................................................................... 09

Jednostka ..................................................................... 12

Godzina ......................................................................... 13

Całkowity dystans ......................................................... 16

Zerowanie danych trasy po zakończeniu jazdy ....... 17

Wyświetlanie stanu baterii ...................................... 18

Wymiana baterii w komputerze .............................. 18

Warunki gwarancji .................................................. 19

Usuwanie usterek .................................................... 20

Dane techniczne ...................................................... 20

Wyświetlacz

Komputer VDO M1.1 WR posiada duży, czytelny wyświetlacz. Wyświetlacz dzieli się na 3 obszary.

M1.1 WR

– W górnej części ekranu stale wyświetlana jest aktualna prędkość. Obok wskazania prędkości wyświetla się informacja „am” lub „pm” dla 12-godzinnego ustawienia zegara. Wyświetla się tu także informacja, czy dla wyświetlania prędkości wybrano kmh czy mph.

– W środkowym obszarze wyświetlana jest wybrana funkcja w postaci tekstowej.

– W dolnym obszarze wyświetlana jest wartość wybranej funkcji.

OBSZAR

GÓRNY

OBSZAR

ŚRODKOWY

OBSZAR

DOLNY

Przyciski

Komputer VDO M1.1 WR ma 2 przyciski

BIKE

W trybie funkcji:

– wywołanie funkcji – zerowanie danych trasy (przytrzymać wciśnięty)

W trybie ustawień:

– poruszanie się w menu ustawień – zmiana ustawianych danych

SET

W trybie funkcji:

– Przewijanie do tyłu w menu funkcji – uruchamianie trybu ustawień (przytrzymać wciśnięty przycisk)

W trybie ustawień:

– uruchamianie ustawień – potwierdzanie gotowych ustawień – zakończenie trybu ustawień, powrót do trybu funkcji

Funkcje

Komputer VDO M1.1 WR ma następujące funkcje

Aktualna prędkość

Dla obwodu koła 2155 mm maksymalna możliwa prędkość wynosi 199 kmh lub 124 mph.

Aktualny dystans

Aktualny dystans może wynosić do 999,99 km lub mil. W przypadku przekroczenia tej wartości liczenie dystansu aktualnej trasy rozpoczyna się od zera.

M1.1 WR

Aktualny czas jazdy

Aktualny czas jazdy wynosi maks. 99:59:59 HH:MM:SS. W przypadku przekroczenia tej wartości liczenie czasu jazdy rozpoczyna się od zera.

Aktualna godzina

(w formacie 24 h lub 12 h)

Całkowity dystans

(suma wszystkich tras dziennych) Całkowity dystans może wynosić maks. 99 999 km lub mil. W przypadku przekroczenia tej wartości liczenie dystansu całkowitego rozpoczyna się od zera.

Format 24 h Format 12 h

Jeśli po przełączeniu mil na km wynik przeliczenia jest wyższy niż 100000 km, licznik jest zerowany.

Obsługa podczas jazdy

M1.1 WR

W czasie jazdy funkcje można przywołać za pomocą przycisku BIKE. Krótkie naciśnięcie przycisku BIKE przywołuje następną funkcję.

Za pomocą krótkiego przyciśnięcia przycisku SET można także przemieszczać się wstecz w menu funkcji.

Tryb oczekiwania

SET

BIKE

Jeśli nastąpi przerwa podczas jazdy, gdy komputer M1.1 WR jest umieszczony w uchwycie urządzenie przełączy się

po 5 minutach na tryb oczekiwania.

Jeśli po przerwie jazda zostanie wznowiona, komputer VDO M1.1 WR uruchomi się automatycznie.

Komputer VDO M1.1 WR natychmiast przełączy się na tryb funkcji. Zostanie wyświetlona aktualna prędkość i odcinek.

Montaż uchwytu i czujników

M1.1 WR

Należy rozpocząć od montażu czujnika i magnesu

KROK 1

Pod czujnik należy podłożyć gumową podkładkę. Czujnik zamontować po tej stronie widelca, po której będzie zamontowany komputer na kierownicy (po lewej lub prawej stronie), za pomocą dołączonej opaski kablowej (dosyć luźno, jeszcze nie dociągać).

UWAGA: Znacznik czujnika powinien wskazywać w kierunku

szprych. W zależności od ilości wolnego miejsca czujnik można zamontować na widelcu z przodu, po stronie wewnętrznej lub z tyłu.

KROK 2

Owinąć magnes wokół szprychy zewnętrznej. Podłużny rdzeń magnesu wskazuje logotypem VDO w kierunku czujnika. Ustawić magnes w miejscu znacznika na czujniku w odstępie ok. 1-5 mm.

KROK 3

Czujnik i magnes ustawić i przymocować w ostatecznej pozycji: Dociągnąć opaskę kablową i mocno docisnąć magnes.

KROK 4

Poprowadzić kabel wzdłuż widelca aż do mostka widelca. Następnie poprowadzić kabel wokół przewodów hamulca aż do kierownicy.

CZUJNIK

1–5 mm

KROK 5

Wybrać montaż na kierownicy lub na mostku, odpowiednio obrócić stopkę uchwytu na kierownicy o 90°. W tym celu poluzować śruby uchwytu, wyjąć stopkę, obrócić o 90°, osadzić w odpowiednim położeniu i ponownie dokręcić śruby.

UWAGA: Nie przekręcić śrub.

KROK 6

Przeprowadzić opaski kablowe przez otwory w uchwycie na kierownicę, owinąć wokół kierownicy lub mostka i naciągnąć (jeszcze nie dociągać).

KROK 7

Montaż na kierownicy: ustawić kąt nachylenia komputera, aby uzyskać optymalną czytelność wyświetlacza. Dociągnąć opaski kablowe. Wystające końcówki opasek kablowych obciąć obcęgami.

Na naszej stronie internetowej można zobaczyć film z instrukcjami dotyczącymi montażu. www.vdocyclecomputing.com/service

90°

5 7

–

Umieszczanie komputera w uchwycie na kierownicę

System VDO Twist-Click łączy bezpiecznie komputer z uchwytem na kierownicę.

M1.1 WR

Sposób postępowania:

KROK 1

Umieścić komputer w uchwycie w pozycji godziny 10:00.

KROK 2

Przekręcić komputer w prawo do pozycji godziny 12:00 i zatrzasnąć w uchwycie. Podczas przekręcania musi być odczuwalny wyraźny opór.

KROK 3

Aby wyjąć komputer, należy przekręcić go w lewo (nie naciskając ani nie ciągnąc).

Pomoc: Przymocowanie w prawo, luzowanie w lewo

LOCK

UNLOCK

1. LOCK 2. CLICK

2. UNLOCK

Kontrola działania

Po zamontowaniu systemu należy sprawdzić jego działanie.

Sposób postępowania:

– umieścić komputer w uchwycie – unieść przednie koło i obrócić – teraz na komputerze powinna wyświetlić się prędkość.

Jeśli prędkość się nie wyświetla, przyczyn może być kilka. Możliwe przyczyny opisano w rozdziale „Usuwanie usterek”.
