Vantage Point U70 User Manual [en, fr, de, es]

Side to Side Adjust U70

Ajuste de lado a lado U70
Réglage latéral U70

Verstellung von Seite zu Seite U70

16” / 18”

40.64 cm. / 45.72 cm.

Tilt Adjust U70
Ajuste de inclinación U70
Réglage de l’inclinaison U70
Kippwinkeleinstellung U70

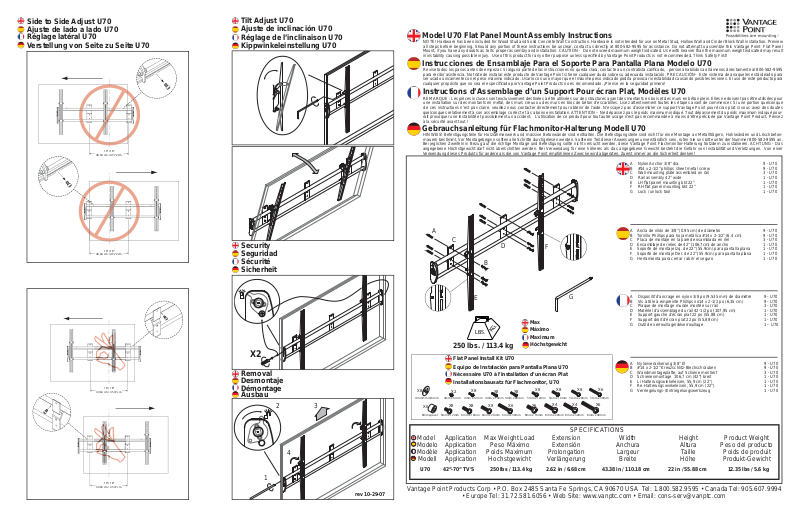

Model U70 Flat Panel Mount Assembly Instructions

NOTE! Hardware has been included for Wood Stud and Solid Concrete Wall Construction. Hardware is not intended for use on Metal Stud, Hollow Wall and Cinder Block W all installation. Preview

all steps before beginning. Should any portion of these instructions be unclear, contact us directly at 800-582-9595 for assistance. Do not attempt to assemble this Vantage Point Flat Panel
Mount, if you have any doubts as to its proper assembly and installation. CAUTION - Do not exceed maximum weight indicated. Use with heavier than the maximum weight indicated may result
in instability causing possible injury. Use of this product for any other purpose unless specifi ed by Vantage Point Products is not recommended. Think Safety First!

Instrucciones de Ensamblaje Para el Soporte Para Pantalla Plana Modelo U70

Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista califi cado, persona habilidosa o llámenos directamente al 800-582-9595

para recibir asistencia. No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles está ideado para
ser usado únicamente con el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para
cualquier propósito que no sea el especifi cado por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!

Instructions d’Assemblage d’un Support Pour écran Plat, Modèles U70

REMARQUE : Les pièces incluses sont exclusivement destinées à être utilisées sur des structures ayant des montants en bois et des murs en béton plein. Elles ne doivent pas être utilisées pour

une installation sur des montants en métal, des murs creux ou des murs en bloc de béton d’escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque

de ces instructions n’est pas claire, veuillez nous contacter directement pour obtenir de l’aide. N’essayez pas d’assembler ce support Vantage Point pour écran plat si vous avez des doutes
quelconques relativement à son assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pour­rait provoquer une instabilité et possiblement un accident. L’utilisation de ce produit pour tout autre usage n’est pas recommandée à moins d’être précisée par Vantage Point Product. Pensez
à la sécurité avant tout !

Gebrauchsanleitung für Flachmonitor-Halterung Modell U70

HINWEIS! Befestigungsteile für Holzrahmenwerk und massive Betonwände sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Metallträgern, Hohlwänden und Löschbeton-

mauern bestimmt. Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an.
Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das
angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer
Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!

A Nylon Anchor 3/8” dia. 9 - U70
B #14 x 2-1/2” phillips sheet metal screw 9 - U70
C Wall mounting plate assembled on rail 3 - U70
D Rail assembly 42” wide 1 - U70
E LH fl at panel mounting bkt 22” 1 - U70
F RH fl at panel mounting bkt 22” 1 - U70
G Lock / unlock tool 1 - U70

16” / 18”

40.64 cm. / 45.72 cm.

16” / 18”

40.64 cm. / 45.72 cm.

Security

Seguridad
Sécurité
Sicherheit

X2

Removal

Desmontaje
Démontage
Ausbau

2

A

C

D

F

B

X4

X8

G

X8

5mm x 20mm

X4

8mm x 30mm

X6

5mm x 30mm

X6

8mm x 40mm

E

X8

5mm x 12mm

8mm x 16mm

Max

Máximo
Maximum
Höchstgewicht

X8

5mm x 16mm

X6

8mm x 20mm

.

G

K

LBS.

250 lbs. / 113.4 kg

Flat Panel Install Kit U70

Equipo de Instalación para Pantalla Plana U70
Nécessaire U70 à l’installation d’un écran Plat

Installationsbausatz für Flachmonitor, U70

X8

4mm/5mm/6mm

3

X6

8mm spacer

X2

4mm x 6mm

X8

6mm x 12mm

X8

4mm x 12mm

X8

6mm x 16mm

X8

4mm x 16mm

X8

6mm x 20mm

4mm x 20mm

X6

6mm x 30mm

A Ancla de nilón de 3/8” (0.95 cm) de diámetro 9 - U70
B Tornillo Phillips para hoja metálica #14 x 2-1/2” (6.4 cm) 9 - U70
C Placa de montaje en la pared ensamblada en riel 3 - U70
D Ensamblaje de rieles de 42” (106.7cm) de ancho 1 - U70
E Soporte de montaje Izq. de 22” (55.9cm) para pantalla plana 1 - U70
F Soporte de montaje Der. de 22” (55.9cm) para pantalla plana 1 - U70
G Herramienta para cerrar / abrir el seguro 1 - U70

A Dispositif d’ancrage en nylon 3/8 po (9,535 mm) de diamètre 9 - U70
B Vis à tôle à empreinte Phillips no14 x 2-1/2 po (6,35 cm) 9 - U70
C Plaque de montage murale montée sur rail 3 - U70
D Matériel d’assemblage du rail 42-1/2 po (107,95 cm) 1 - U70
E Support gauche d’écran plat 22 po (55,88 cm) 1 - U70
F Support droit d’écran plat 22 po (55,88 cm) 1 - U70
G Outil de verrouillage/déverrouillage 1 – U70

A Nylonverankerung 3/8” Ø 9 - U70
B #14 x 2-1/2” Kreuzschlitz-Blechschrauben 9 - U70
C Wandmontageplatte, auf Schiene montiert 3 - U70
D Schienenmontage 106,7 cm (42”) breit 1 - U70
E Li Halterungswinkeleisen, 55,9 cm (22”) 1 - U70
F Re Halterungswinkeleisen, 55,9 cm (22”) 1 - U70
G Verriegelungs-/Entriegelungswerkzeug 1 - U70

16” / 18”

40.64 cm. / 45.72 cm.

SPECIFICATIONS

Model

Application Max Weight Load

Modelo Application Peso Máximo

4

Modèle Application Poids Maximum

Modell Application Hochstgewicht

Extension
Extensión

Prolongation

Verlängerung

U70 42”-70” TV’S 250 lbs / 113.4 kg 2.62 in / 6.68 cm 43.38 in / 110.18 cm 22 in / 55.88 cm 12.35 lbs / 5.6 kg

Width Height

Anchura Altura

Largeur Taille

Breite Höhe

Product Weight

Peso del producto

Poids de produit

Produkt-Gewicht

1

rev 10-29-07

Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: [phone] • Canada Tel: [phone]

• Europe Tel: [phone] • Web Site: www.vanptc.com • Email: [e-mail]

!

Wood Stud

Viga de Madera
Montant en Bois
Holzträge

1

Concrete

Concreto
Béton

Beton

1

Flat Panel Mounting U70

Soporte para Pantalla Plana U70
Installation de L’écran Plat Avec U70
U70 Flachmonitor-Halterung

Flat Panel Mounting U70
Soporte para Pantalla Plana U70

Installation de L’écran Plat Avec U70
U70 Flachmonitor-Halterung

1

2

5/32” dia. x 2-1/2” deep Ø 4mm x 6.35cm
Taladrar 5/32” (.4cm) diá. x 2-1/2” (6.4cm) de profundidad
Perceuse 5/32 po (4 mm) de diamètre X 2-1/2 po (6,35 cm) de profondeur
Ein 5/32” großes x 6, 3 cm (2-1/2”) tiefes Loch bohren

3

vCM

MINIMUM

vCM

MINIMUM

2

3/8” dia. x 2-1/2” deep Ø 10mm x 6.35cm
Taladrar 3/8” (.95cm) diá. x 2-1/2” ( 6.4cm) de profundidad
Perceuse 3/8 po (10 mm) de diamètre X 2-1/2 po (6,35 cm) de profondeur
Ein 3/8” großes x 6, 3 cm (2-1/2”) tiefes Loch bohren

3

4mm X 12mm
4mm X 16mm
4mm X 20mm

5mm X 12mm
5mm X 16mm
5mm X 20mm
5mm X 30mm

6mm X 12mm
6mm X 16mm
6mm X 20mm
6mm X 30mm

Left

Izquierdo
Gauche

Links

Right

Derecho
Droite
Rechts

E

F

2

3

8mm X 16mm
8mm X 20mm

4

4

Monitor

8mm id. x 16mm

All Vantage Point Products Corp. products are manufactured to ensure superior quality, performance and durability for a lifetime of use . Warranty covers the product to be
free of defects in materials and workmanship under normal and reasonable use. Vantage Point Products will repair or replace, at our option, any product which proves to be
defective upon our inspection. This warranty will not apply to products that have been lost or damaged by misuse, abuse or accident, altered or repaired in any way or by any
person or fi rm other than specifi ed by us, used in violation of instructions or incorrect assembly nor used in a manner other than specifi ed by us. This warranty is nontransfer-

able to a new owner and may require proof of purchase. All claims must be directly handled with Vantage Point Products Corp. by calling us at 1-800-582-9595.

WARRANTY INFORMATION

Tous les produits Vantage Point Products sont fabriqués pour assurer une haute qualité, une excellente performance et une grande durabilité. La garantie couvre le
produit contre les vices de matériaux et de fabrication sous des conditions d’utilisation normales et raisonnables. Vantage Point Products réparera ou remplacera, à son
choix, tout produit qui s’avère défectueux suite à son inspection. Cette garantie ne s’applique pas aux produits perdus ou endommagés à cause d’un mauvais usage, d’un
abus ou d’un accident, à ceux qui ont été changés ou réparés d’une manière quelconque par une personne ou une entreprise autre que celles que nous reconnaissons,
utilisés contrairement aux instructions ou mal assemblés, ou utilisés d’une manière que nous n’avons pas prescrit. Cette garantie n’est pas transférable à un nouveau
propriétaire et une preuve d’achat pourrait être exigée.Toutes les réclamations doivent être adressées directement à Vantage Point Products Corp. en nous appelant au

Todos los productos de Vantage Point Products Corp. son fabricados para asegurar una calidad, rendimiento y durabilidad superiores para una vida de largo uso. La
garantía cubre que el producto esté libre de defectos en materiales y mano de obra bajo uso normal y razonable. Vantage Point Products reparará o reemplazará, a su
discreción, cualquier producto que resulte defectuoso al ser inspeccionado. Esta garantía no aplica a productos que han sido perdidos o dañados por uso incorrecto,
abuso o accidente, que han sido modifi cados o reparados en cualquier manera o por cualquier persona o compañía no especifi cada por nosotros, usado en violación de
las instrucciones o por ensamblaje incorrecto ni que se ha utilizado de manera no especifi cada por nosotros. Esta garantía no es cedible a un nuevo propietario y podría

requerir prueba de compra. Todos los reclamos deben ser manejados directamente con Vantage Point Products Corp. llamándonos al 1-800-582-9595.

INFORMACIÓN SOBRE LA GARANTÍA

Alle Produkte der Vantage Point Products Corp. werden mit größter Sorgfalt zur Gewährleistung hervorragender Qualität, Leistung und lebenslanger Haltbarkeit herg­estellt. Die Garantie deckt Material- und Verarbeitungsfehler unter der Voraussetzung des normalen und angemessenen Gebrauchs. Vantage Point Products wird die
nach einer Inspektion als defekt befundenen Produkte nach eigenem Ermessen entweder reparieren oder ersetzen. Diese Garantie gilt nicht für Produkte, die aufgrund
von zweckfremder Verwendung, Missbrauch, Unfall, Modifi zierung oder Änderung durch eine nicht von uns autorisierte Person, nicht anleitungsgemäße Verwendung oder
falsche, nicht unseren Anweisungen entsprechende Montage ausfallen oder beschädigt werden. Diese Garantie ist nicht auf neue Besitzer übertragbar. Bei Ansprüchen

wird eventuell ein Kaufbeleg verlangt. Alle Ansprüche müssen direkt bei Vantage Point Products Corp. unter der Nummer 1-800-582-9595 eingereicht werden.

8mm X 30mm
8mm X 40mm

GARANTIE

1-800-582-9595.

GARANTIEHINWEISE
