Page 1

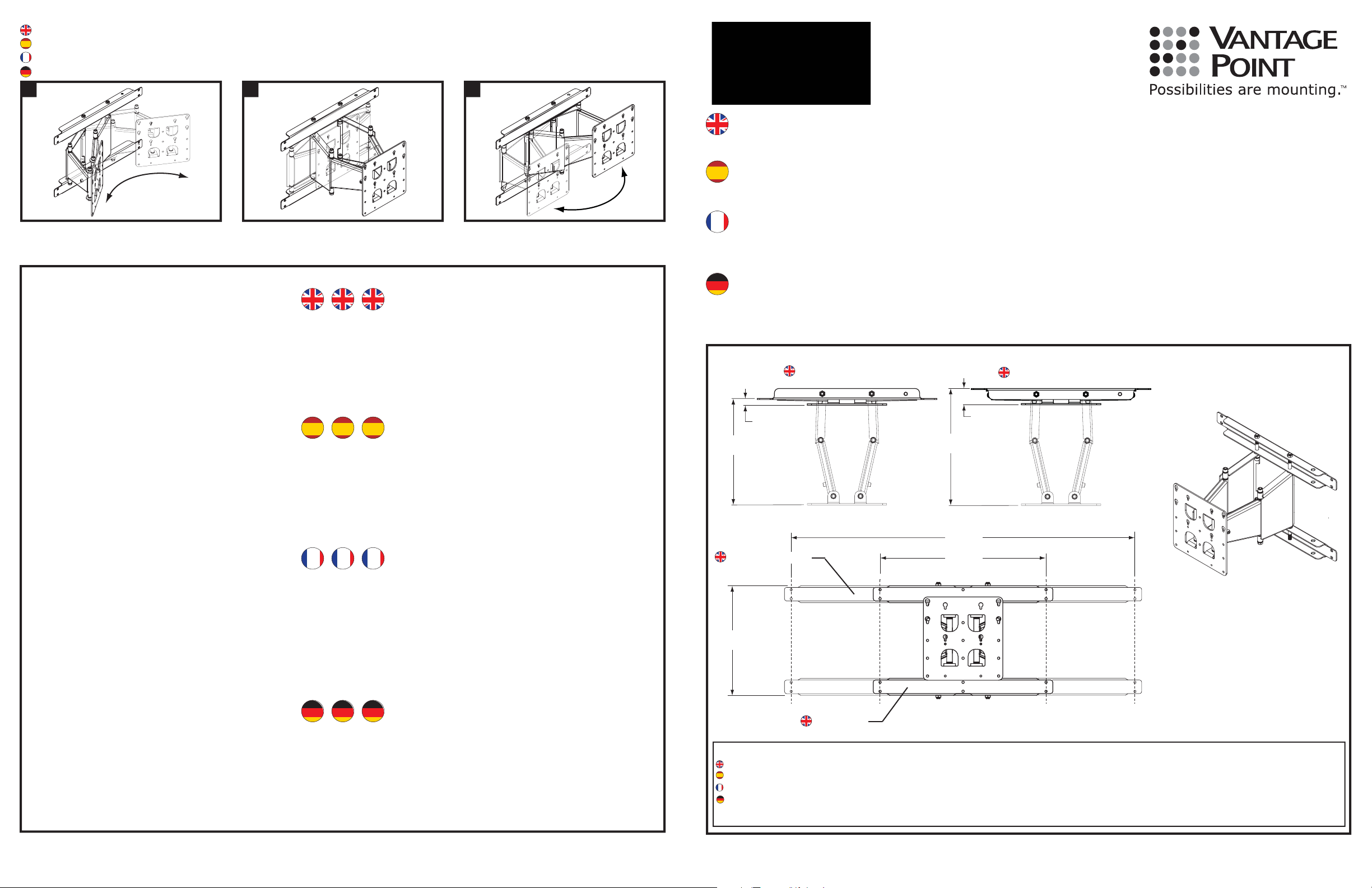

Rotation and swivel Rotación y giro Rotation et le pivotement Rotation und Schwenkbewegung

All Vantage Point Products Corp. products are manufactured to ensure superior quality, performance and durability for a lifetime of use . Warranty covers the product to be free of defects in materials and workmanship under normal and reasonable use. Vantage Point Products will repair or replace, at our option, any product which proves to be defective upon our inspection. This warranty will not apply to products that have been lost or damaged by misuse, abuse or accident, altered or repaired in any way or by any person or ﬁ rm other than speciﬁ ed by us, used in violation of instructions or incorrect assembly nor used in a manner other than speciﬁ ed by us. This warranty is nontransferable to a new owner and may require proof of purchase. All claims must be directly handled with V antage

WARRANTY INFORMATION

Point Products Corp. by calling us at 1-800-582-9595.

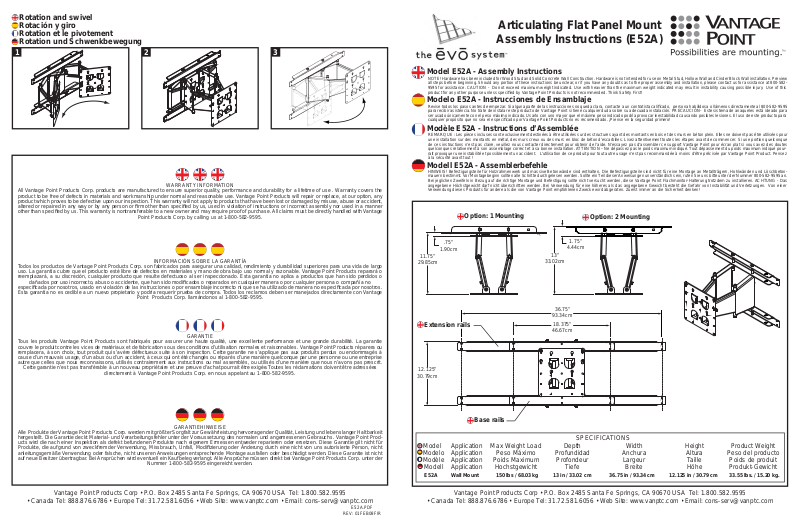

Articulating Flat Panel Mount

Assembly Instructions (E52A)

Model E52A - Assembly Instructions

NOTE! Hardware has been included for Wood Stud and Solid Concrete Wall Construction. Hardware is not intended for use on Metal Stud, Hollow Wall and Cinder Block W all installation. Preview all steps before beginning. Should any portion of these instructions be unclear, or if you have any doubts as to the proper assembly and installation, please contact us for assistance at 800-5829595 for assistance. CAUTION - Do not exceed maximum weight indicated. Use with heavier than the maximum weight indicated may result in instability causing possible injury. Use of this product for any other purpose unless speciﬁ ed by Vantage Point Products is not recommended. Think Safety First!

Modelo E52A - Instrucciones de Ensamblaje

Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista caliﬁ cado, persona habilidosa o llámenos directamente al 800-582-9595 para recibir asistencia. No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles está ideado para ser usado únicamente con el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el especiﬁ cado por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!

Modèle E52A - Instructions d’Assemblée

REMARQUE : Les pièces incluses sont exclusivement destinées à être utilisées sur des structures ayant des montants en bois et des murs en béton plein. Elles ne doivent pas être utilisées pour une installation sur des montants en métal, des murs creux ou des murs en bloc de béton d’escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions n’est pas claire, veuillez nous contacter directement pour obtenir de l’aide. N’essayez pas d’assembler ce support Vantage Point pour écran plat si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne installation. A TTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait provoquer une instabilité et possiblement un accident. L’utilisation de ce produit pour tout autre usage n’est pas recommandée à moins d’être précisée par Vantage Point Product. Pensez à la sécurité avant tout !

Modell E52A - Assemblerbefehle

HINWEIS! Befestigungsteile für Holzrahmenwerk und massive Betonwände sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Metallträgern, Hohlwänden und Löschbetonmauern bestimmt. Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!

Option: 1 Mounting

Option: 2 Mounting

Todos los productos de Vantage Point Products Corp. son fabricados para asegurar una calidad, rendimiento y durabilidad superiores para una vida de largo

INFORMACIÓN SOBRE LA GARANTÍA

uso. La garantía cubre que el producto esté libre de defectos en materiales y mano de obra bajo uso normal y razonable. Vantage Point Products reparará o reemplazará, a su discreción, cualquier producto que resulte defectuoso al ser inspeccionado. Esta garantía no aplica a productos que han sido perdidos o

dañados por uso incorrecto, abuso o accidente, que han sido modiﬁ cados o reparados en cualquier manera o por cualquier persona o compañía no especiﬁ cada por nosotros, usado en violación de las instrucciones o por ensamblaje incorrecto ni que se ha utilizado de manera no especiﬁ cada por nosotros. Esta garantía no es cedible a un nuevo propietario y podría requerir prueba de compra. Todos los reclamos deben ser manejados directamente con Vantage

Point Products Corp. llamándonos al 1-800-582-9595.

GARANTIE Tous les produits Vantage Point Products sont fabriqués pour assurer une haute qualité, une excellente performance et une grande durabilité. La garantie couvre le produit contre les vices de matériaux et de fabrication sous des conditions d’utilisation normales et raisonnables. Vantage Point Products réparera ou remplacera, à son choix, tout produit qui s’avère défectueux suite à son inspection. Cette garantie ne s’applique pas aux produits perdus ou endommagés à cause d’un mauvais usage, d’un abus ou d’un accident, à ceux qui ont été changés ou réparés d’une manière quelconque par une personne ou une entreprise autre que celles que nous reconnaissons, utilisés contrairement aux instructions ou mal assemblés, ou utilisés d’une manière que nous n’avons pas prescrit.

Cette garantie n’est pas transférable à un nouveau propriétaire et une preuve d’achat pourrait être exigée.Toutes les réclamations doivent être adressées

directement à Vantage Point Products Corp. en nous appelant au 1-800-582-9595.

GARANTIEHINWEISE Alle Produkte der Vantage Point Products Corp. werden mit größter Sorgfalt zur Gewährleistung hervorragender Qualität, Leistung und lebenslanger Haltbarkeit hergestellt. Die Garantie deckt Material- und Verarbeitungsfehler unter der Voraussetzung des normalen und angemessenen Gebrauchs. Vantage Point Products wird die nach einer Inspektion als defekt befundenen Produkte nach eigenem Ermessen entweder reparieren oder ersetzen. Diese Garantie gilt nicht für Produkte, die aufgrund von zweckfremder Verwendung, Missbrauch, Unfall, Modiﬁ zierung oder Änderung durch eine nicht von uns autorisierte Person, nicht anleitungsgemäße Verwendung oder falsche, nicht unseren Anweisungen entsprechende Montage ausfallen oder beschädigt werden. Diese Garantie ist nicht auf neue Besitzer übertragbar. Bei Ansprüchen wird eventuell ein Kaufbeleg verlangt. Alle Ansprüche müssen direkt bei V antage Point Products Corp. unter der

Nummer 1-800-582-9595 eingereicht werden.

13”

36.75”

93.34cm

18.375”

46.67cm

1.75”

4.44cm

.75”

1.90cm

11.75”

29.85cm

Extension rails

12.125”

30.79cm

13.00”

33.02cm

Base rails

SPECIFICATIONS

Model

Application Max Weight Load Modelo Application Peso Máximo Modèle Application Poids Maximum

Modell Application Hochstgewicht

E52A Wall Mount 150 lbs / 68.03 kg 13 in / 33.02 cm 36.75 in / 93.34 cm 12.125 in / 30.79 cm 33.55 lbs. / 15.20 kg.

Depth

Profundidad

Profondeur

Tiefe

Width Height

Anchura Altura

Largeur Taille

Breite Höhe

Product Weight

Peso del producto

Poids de produit

Produkt-Gewicht

Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: 1.800.582.9595

• Canada Tel: 888.876.6786 • Europe Tel: 31.72.581.6056 • Web Site: www.vanptc.com • Email: [email protected]

E52A.PDF

REV: 01FEB08FIR

Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: 1.800.582.9595

• Canada Tel: 888.876.6786 • Europe Tel: 31.72.581.6056 • Web Site: www.vanptc.com • Email: [email protected]

Page 2

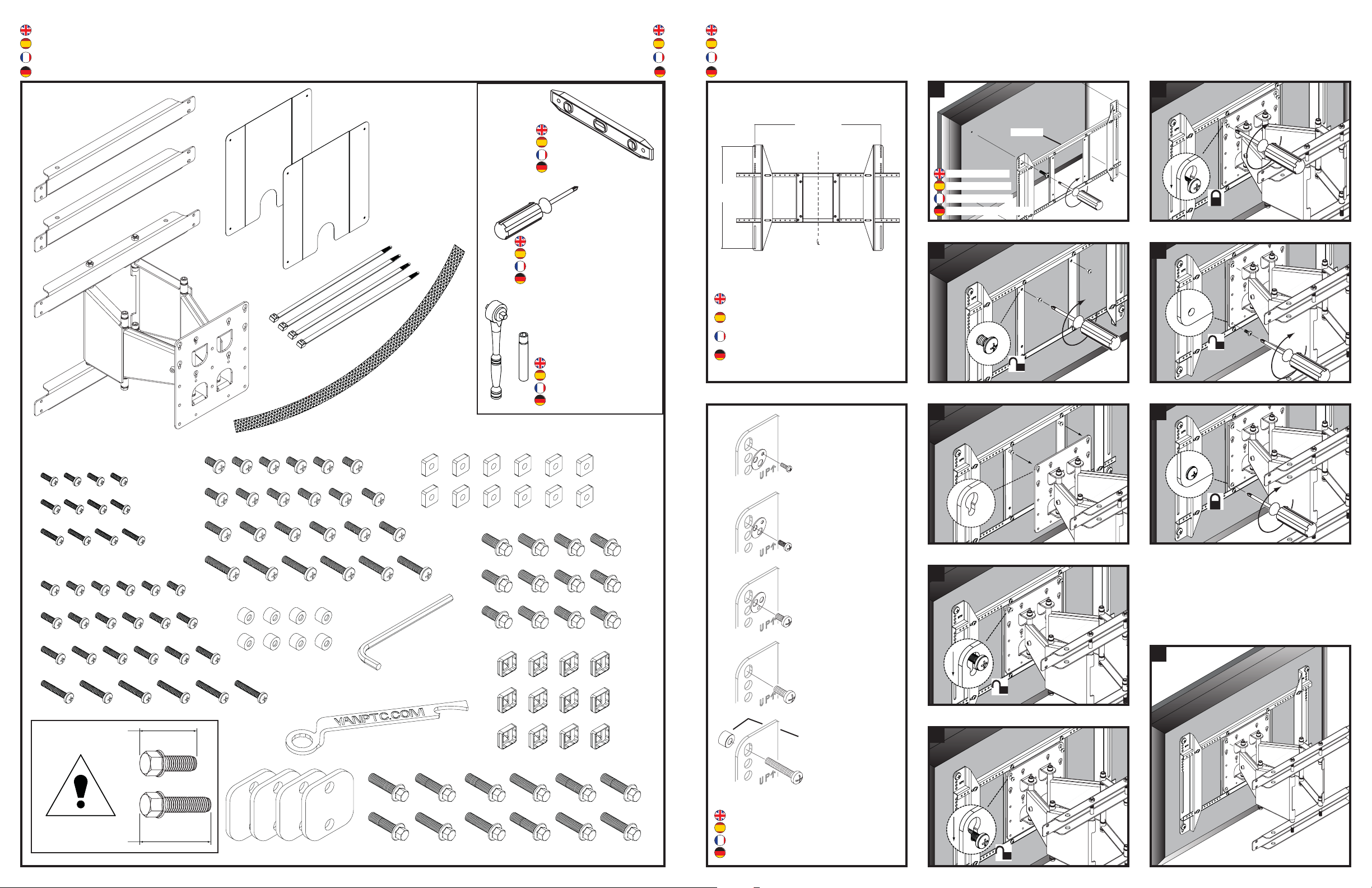

Folding Mount Parts list Folding Mount Lista de partes Liste des pièces Folding Mount Folding Mount Liste der Teile

Recommended tools

Herramientas recomendadas

Recommandé outils

Empfohlene Werkzeuge

Level Nivel Niveau Ebene

Mounting with ADP-42 Montaje con ADP - 42 Montage ADP - 42 Montage mit ADP - 42

27.38” max.

69.53 cm.

69.53 cm

16” min.

40.64 cm

40.64 cm.

15.75”

40 cm.

40.00 cm

Attach ADP-42 Poner ADP - 42 Mettre ADP - 42 Anhängen ADP - 42

ADP-42

G H

Phillips screwdriver Destornillador Phillips Phillips Kreuzschlitzschraubendreher

ADP - 42 sold seperately!

ADP - 42 se vende separado!

M N

Part of ETK - tool kit Parte de ETK - Tool Kit Partie de l’ETK - Tool Kit Teil des ETK - Tool Kit

ADP - 42 vendu séparément! ADP - 42 separat!

4mm X 12mm 4mm X 16mm 4mm X 20mm

5mm X 12mm 5mm X 16mm 5mm X 20mm 5mm X 30mm

6mm X 15mm

6mm X 20mm

6mm X 12mm 6mm X 16mm 6mm X 20mm

6mm X 30mm

8mm X 16mm 8mm X 20mm

8mm id. x 16mm

Screws included with ADP-42 Tornillos incluidos con ADP-42 Vis fournies avec ADP-42 Schrauben mit ADP-42

8mm X 30mm 8mm X 40mm

Page 3

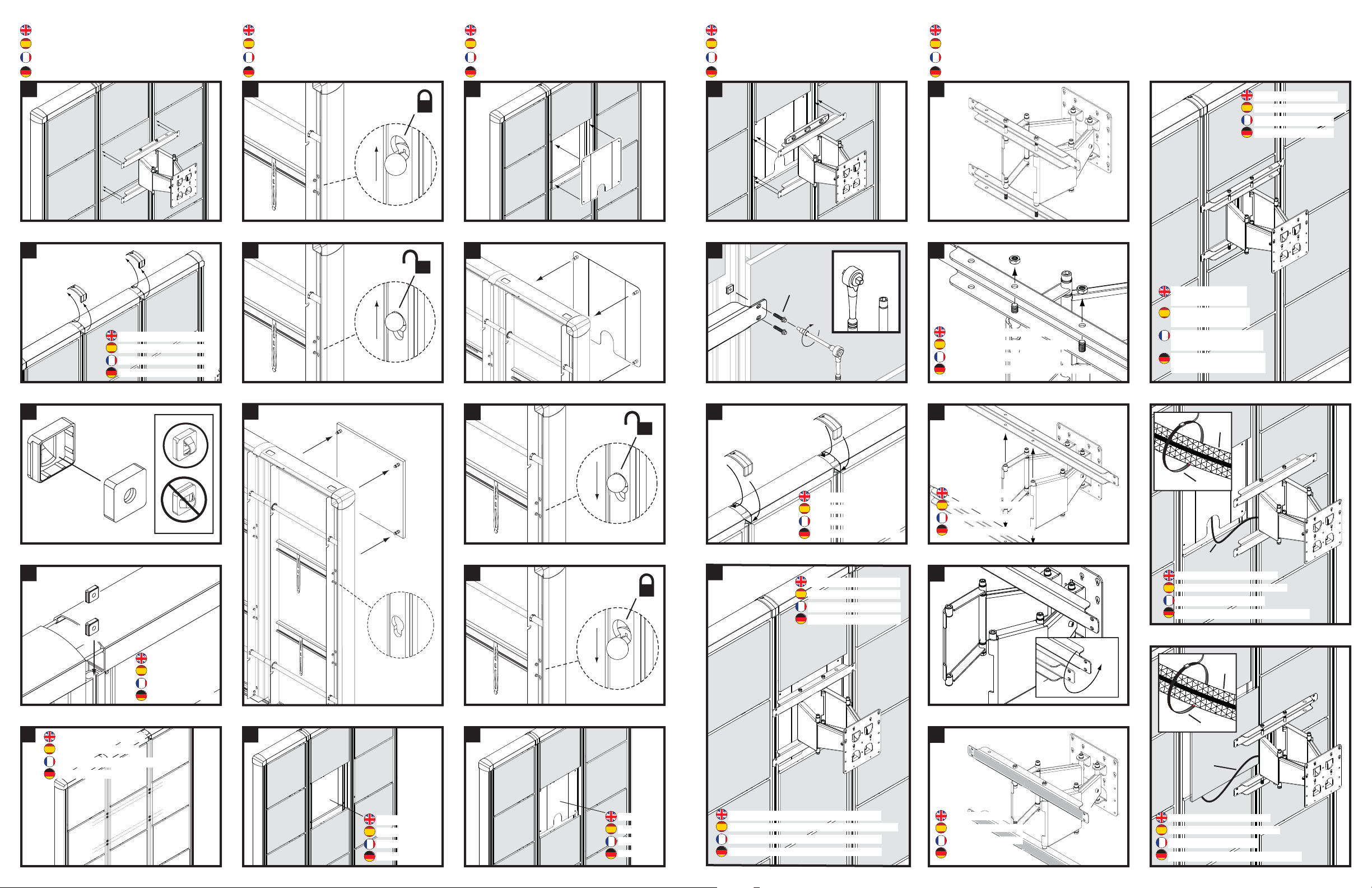

Mount product Poner producto Mettre produit Setzen Produkt

Remove panels Eliminar paneles Supprimer des panneaux Entfernen Panels

Attach bafﬂ es Ponga deﬂ ector Mettez chicanes Put spottet

Option: 1 Mounting Opción: 1 de Montaje Option: 1 Montage Option: 1 Montage

Option: 2 Mounting Opción: 2 de Montaje Option: 2 Montage Option: 2 Montage

S (4X)

Remove covers Quitar los protectores Retirez les protecteurs Entfernen Schutzfolie

Remove nuts and bolts Quitar las tuercas y tornillos Supprimer les écrous et vis Muttern und Schrauben entfernen

R (8X)

Removing panels is not necessary

Quitar los paneles no es necesario Retrait des panneaux n’est pas nécessaire Entfernen von Platten ist nicht notwendig

Remove rails Quitar raíles Retirez les rails Entfernen Schienen

U (8X)

Attach covers Coloque protectores Mettez protecteurs Put Schutzfolie

Option: 1 Mounting Opción: 1 de Montaje Option: 1 Montage Option: 1 Montage

Option 1: Wires hidden. Opción 1: Cables ocultos. Option 1: Fils caché. Option 1: Leitungen verborgen.

Location of nut plate Ubicación de placa Emplacement de plaque Standort der Platte

Insert nut plate Poner placa Mettre plaque Die Platte

180˚

Empty space Espacio vacío Espace vide Leeren Raum

Bafﬂ e Deﬂ ector Chicanes Spottet

Panels removed, attached bafﬂ es Paneles eliminado, deﬂ ectores puestos Panneaux enlevé, attache chicanes Gremien entfernt, beigefügt spottet

Rails rotated Raíles volteado Culbuté les rails Schienen klapste

Option 2: Wires hidden. Opción 2: Cables ocultos. Option 2: Fils caché. Option 2: Leitungen verborgen.

Page 4

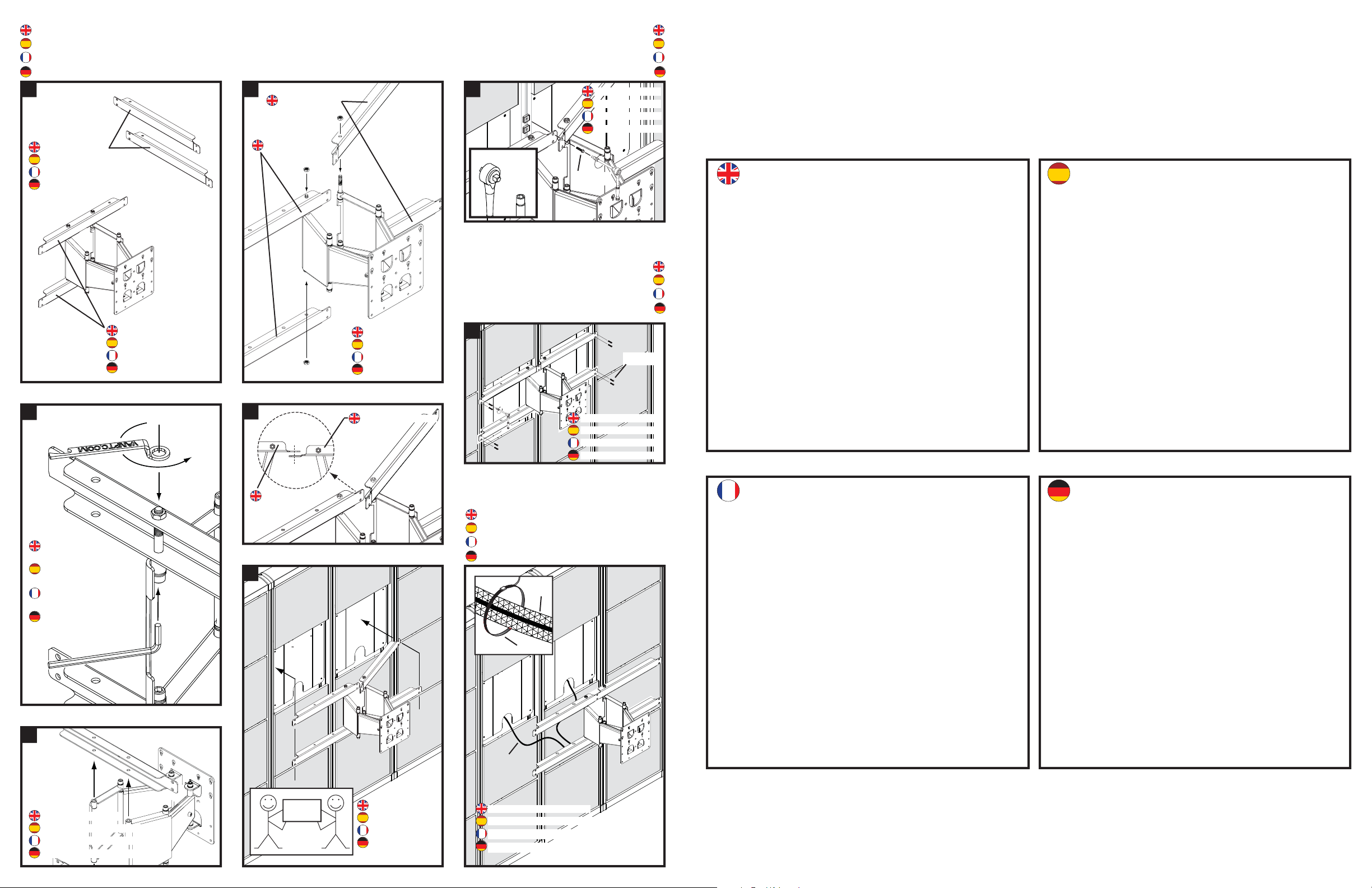

Adding extension rails Añadiendo extensión rieles Ajoutant extension des rails Hinzufügen Erweiterung Schienen

Extension rails Rieles de extensión L’extension des rails Schienen der Verlängerung

Base rails Rieles de la base Rails de la base Schienen der Basis

Base rail

Extension rail

Attach rails Coloque rieles Mettez rails Put Schutzfolie

EXTENSION RAIL

Use 6mm x 20mm Use 6mm x 20mm

Utilisez 6mm x 20mm

Verwenden Sie 6mm x 20mm

First screw Primer tornillo Première vis Erste Schraube

X (4X)

Use 6mm x 15mm Use 6mm x 15mm

Utilisez 6mm x 15mm

Verwenden Sie 6mm x 15mm

S (8X)

All screws Todos los tornillos Toutes les vis Alle Schrauben

ITEM DESCRIPTION QTY

A Extension rail 2 B Folding Evo mount assembly 1 C Bafﬂ e assembly 2 D 9” cable tie 4 E Polyester mesh sleeving 1 F 4mm x 12mm phillips pan head (Silver) 4 G 4mm x 16mm phillips pan head (Silver) 4 H 4mm x 20mm phillips pan head (Silver) 4 I 5mm x 12mm phillips pan head (Yellow) 6 J 5mm x 16mm phillips pan head (Yellow) 6 K 5mm x 20mm phillips pan head (Yellow) 6 L 5mm x 30mm phillips pan head (Yellow) 6 M 6mm x 12mm phillips pan head (Silver) 6 N 6mm x 16mm phillips pan head (Silver) 6 O 6mm x 20mm phillips pan head (Silver) 6 P 6mm x 30mm phillips pan head (Silver) 6 Q 10mm ABS spacer 8 R Nut plate 12 S 6mm x 15mm hex head screw 12 T 5/16 long allen wrench 1 U Nut pocket 12 V 9/16” 6 point wrench 1 W Spacers 4 X 6mm x 20mm hex head screw 12

PARTE DESCRIPCION CANTIDAD

A Rieles de extensión 2 B Evo Mount Asamblea 1 C Deﬂ ectores 2 D 9“ apoyo de cable 4 E Forrado de malla de poliéster 1 F 4mm x 12mm phillips pan head (Plata) 4 G 4mm x 16mm phillips pan head (Plata 4 H 4mm x 20mm phillips pan head (Plata) 4 I 5mm x 12mm phillips pan head (Amarillo) 6 J 5mm x 16mm phillips pan head (Amarillo) 6 K 5mm x 20mm phillips pan head (Amarillo) 6 L 5mm x 30mm phillips pan head (Amarillo 6 M 6mm x 12mm phillips pan head (Plata) 6 N 6mm x 16mm phillips pan head (Plata) 6 O 6mm x 20mm phillips pan head (Plata) 6 P 6mm x 30mm phillips pan head (Plata) 6 Q 10mm ABS espaciador 8 R Placa 12 S 6mm x 15mm hex head screw 12 T 5/16 largo llave Allen 1 U Nut pocket 12 V 9/16” 6 punto llave inglesa 1 W Espaciador 4 X 6mm x 20mm hex head screw 12

Remove nuts and bolts

Quitar las tuercas y tornillos

Supprimer les écrous et vis

Muttern und Schrauben entfernen

Remove base rails Quitar rieles de la base Supprimer rails de la base Entfernen Schienen der Basis

BASE RAIL

Option: 3 Mounting Opción: 3 de Montaje Option: 3 Montage Option: 3 Montage

PARTIE DESCRIPTION QUANTITÉ

A L’extension des rails 2 B Evo montage 1 C Chicanes 2 D 9“ soutien câble 4 E Polyester maille Manche 1 F 4mm x 12mm phillips pan head (Argent) 4 G 4mm x 16mm phillips pan head (Argent) 4 H 4mm x 20mm phillips pan head (Argent) 4 I 5mm x 12mm phillips pan head (Jaune) 6 J 5mm x 16mm phillips pan head (Jaune) 6 K 5mm x 20mm phillips pan head (Jaune) 6 L 5mm x 30mm phillips pan head (Jaune) 6 M 6mm x 12mm phillips pan head (Argent) 6 N 6mm x 16mm phillips pan head (Argent) 6 O 6mm x 20mm phillips pan head (Argent) 6 P 6mm x 30mm phillips pan head (Argent) 6 Q 10mm ABS espace 8 R Plaque 12 S 6mm x 15mm hex head screw 12 T 5/16 longue clé Allen 1 U Nut pocket 12 V 9/16” 6 points clé 1 W Epace 4 X 6mm x 20mm hex head screw 12

TEIL BESCHREIBUNG MENGE

A Schienen der Verlängerung 2 B Evo montage 1 C Spottet 2 D 9“ Unterstützung Kabel 4 E Polyester-Netz Hüllen 1 F 4mm x 12mm phillips pan head (Silber) 4 G 4mm x 16mm phillips pan head (Silber) 4 H 4mm x 20mm phillips pan head (Silber) 4 I 5mm x 12mm phillips pan head (Gelb) 6 J 5mm x 16mm phillips pan head (Gelb) 6 K 5mm x 20mm phillips pan head (Gelb) 6 L 5mm x 30mm phillips pan head (Gelb) 6 M 6mm x 12mm phillips pan head (Silber) 6 N 6mm x 16mm phillips pan head (Silber) 6 O 6mm x 20mm phillips pan head (Silber) 6 P 6mm x 30mm phillips pan head (Silber) 6 Q 10mm ABS platzhalter 8 R Platte 12 S 6mm x 15mm hex head screw 12 T 5/16 lange Inbuschlüssel 1 U Nut pocket 12 V 9/16” 6 Punkte Schlüssel 1 W Platzhalter 4 X 6mm x 20mm hex head screw 12

LBS. / KG.

Recommended! Recomendado! Recommandé! Empfohlen!

Option 1: Wires hidden. Opción 1: Cables ocultos. Option 1: Fils caché. Option 1: Leitungen verborgen.

Page 5

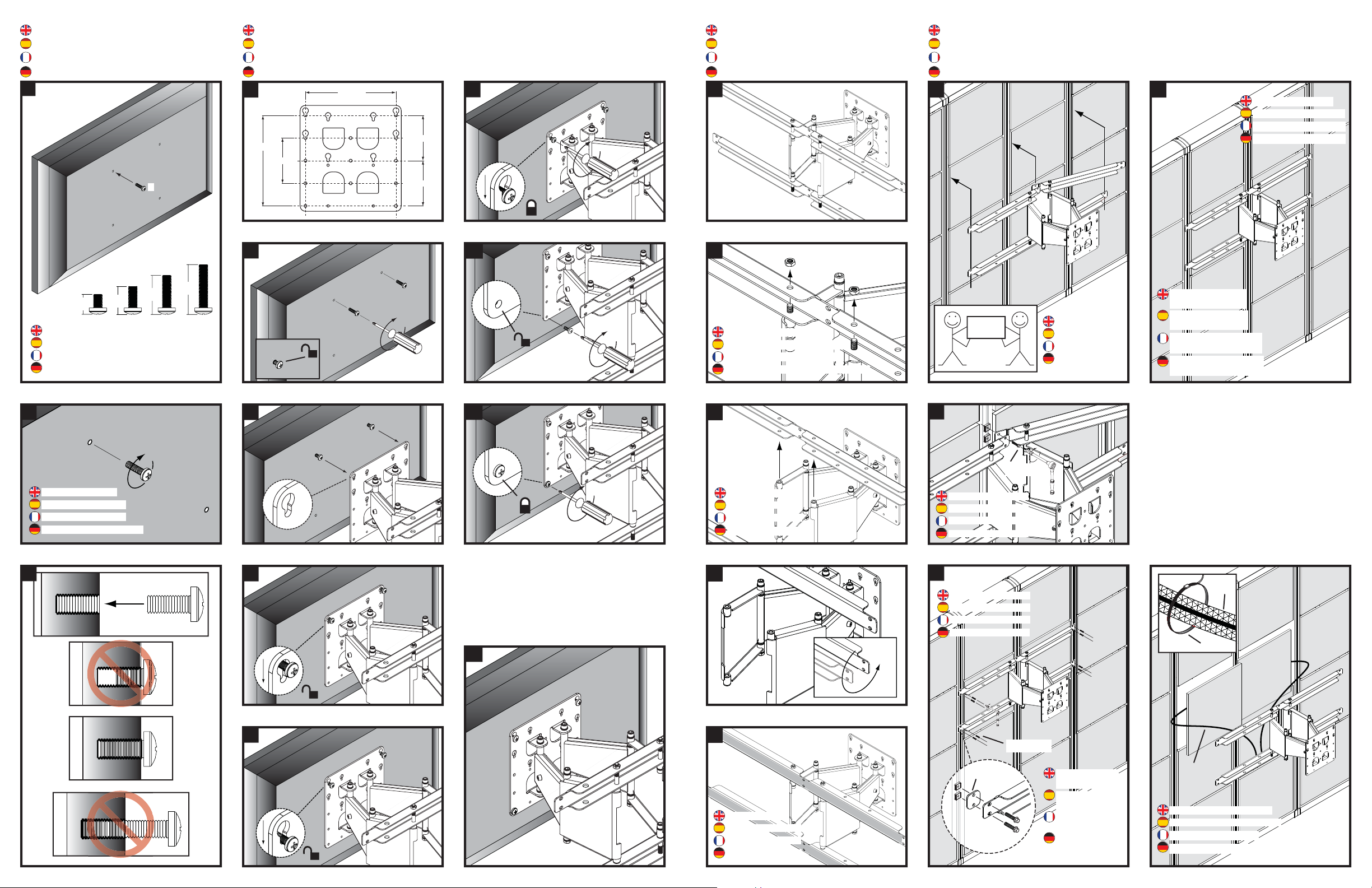

Mount ﬂ at panel

3 3

Montaje de panel plano Mount écran plat Mount écran plat

Mount on 200mm x 200mm Monte sobre 200mm X 200mm Mount sur 200 mm x 200 mm Mount auf 200mm x 200mm

200mm

100mm

200mm

100mm

Option: 4 Mounting Opción: 4 de Montaje Option: 4 Montage Option: 4 Montage

Use 6mm x 20mm Use 6mm x 20mm Utilisez 6mm x 20mm Verwenden Sie 6mm x 20mm

Option:4 Mounting Opción: 4 de Montaje Option: 4 Montage Option: 4 Montage

1. Depth of Screw?

1. Profundidad de tornillo?

1. Hauteur de la vis?

1. Tiefe von Schrauben?

2. Screw by hand

2. Atornillar a mano

2. Vissant à la main

2. Schrauben von Hand

Remove nuts and bolts Quitar las tuercas y tornillos Supprimer les écrous et vis Muttern und Schrauben entfernen

Removing panels is not necessary

Quitar los paneles no es necesario Retrait des panneaux n’est pas nécessaire Entfernen von Platten ist nicht notwendig

LBS. / KG.

Recommended! Recomendado! Recommandé! Empfohlen!

X (4X)

Remove rails Quitar raíles Retirez les rails Entfernen Schienen

180˚

First screw Primer tornillo Première vis Erste Schraube

All screws Todos los tornillos Toutes les vis Alle Schrauben

X (12X)

W (4X)

Rails rotated Raíles volteado Culbuté les rails Schienen klapste

(W) Necessary pieces

(W) Piezas necesarias

(W) Pièces nécessaires (W) Notwendig Stücke

Option 2: Wires hidden. Opción 2: Cables ocultos. Option 2: Fils caché. Option 2: Leitungen verborgen.

Page 6

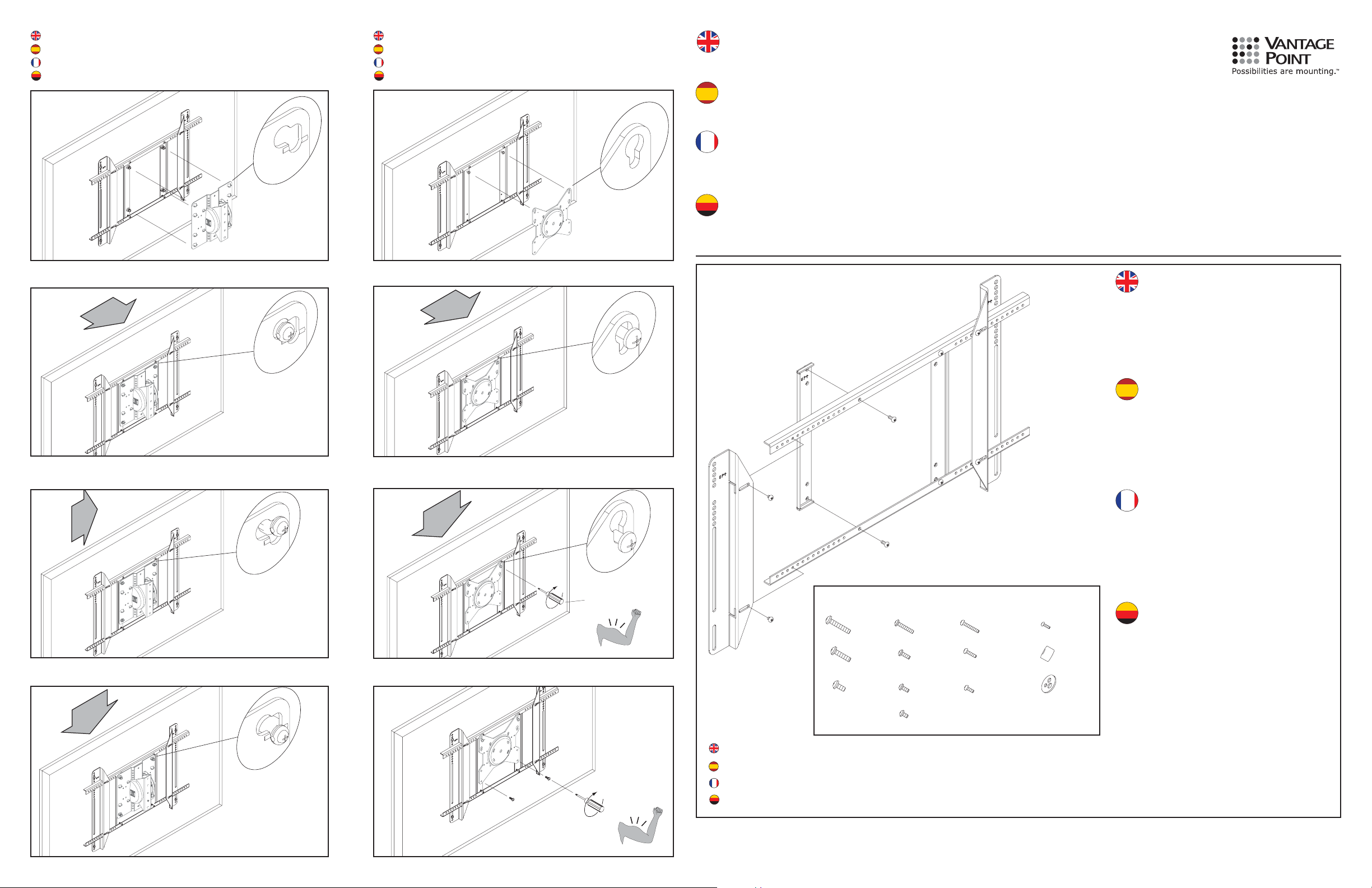

Installation on AX2WL01 / AX2WL02

Instalación en AX2WL01 / AX2WL02 Installation sur AX2WL01 / AX2WL02 Montage am Modell AX2WL01 / AX2WL02

Installation on AX2AWL01 / AX2ACL01 Instalación en AX2AWL01 / AX2ACL01 Installation sur AX2AWL01 / AX2ACL01

Montage am Modell AX2AWL01 / AX2ACL01

Model ADP42 Universal Plasma Adaptor Assembly Instructions

- Do not exceed maximum weight indicated. Use with heavier than the maximum weight indicated may result in instability causing possible injury. Use of this product for any other purpose unless speciﬁ ed by Vantage Point Products is not recommended. Think Safety First!

IInstrucciones de ensamblaje para el adaptador universal modelo ADP42 para plasmas

Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista caliﬁ cado, persona habilidosa o llámenos directamente al 800-582-9595

para recibir asistencia. No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles está ideado para ser usado únicamente con el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el especiﬁ cado por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!

Instructions d’assemblage de l’adaptateur universel d’écran plasma modèle ADP42

REMARQUE : Les pièces incluses sont exclusivement destinées à être utilisées sur des structures ayant des montants en bois et des murs en béton plein. Elles ne doivent pas être utilisées pour

une installation sur des montants en métal, des murs creux ou des murs en bloc de béton d’escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque

de ces instructions n’est pas claire, veuillez nous contacter directement pour obtenir de l’aide. N’essayez pas d’assembler ce support Vantage Point pour écran plat si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne installation. A TTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait provoquer une instabilité et possiblement un accident. L’utilisation de ce produit pour tout autre usage n’est pas recommandée à moins d’être précisée par Vantage Point Product. Pensez à la sécurité avant tout !

Montageanleitung für den Universal-Plasmaadapter Modell ADP42

HINWEIS! Befestigungsteile für Holzrahmenwerk und massive Betonwände sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Metallträgern, Hohlwänden und Löschbeton-

mauern bestimmt. Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!

ITEM DESCRIPTION QTY

A LH mounting bracket 1 B RH mounting bracket 1 C LH vertical support rail 1 D RH vertical support rail 1 E Cross rail 2 F 6mm x 10mm phil pan head (in kit) 4 G 6mm x 16mm phil pan head (in kit) 8

ITEM DESCRIPCIÓN CANTIDAD

Flat Panel Install Kit

8MM X 40MM - 4x

8MM X 30MM - 4x

8MM X 16MM - 4x

6MM X 30MM - 6x

6MM X 16MM - 8x

6MM X 12MM - 8x

5MM X 30MM - 8x

5MM X 20MM - 8x

5MM X 12MM - 8x

4MM X 12MM - 8x

Mounting Spacer - 8x

4m/5m/6m Washer - 8x

A Soporte de montaje (mano izquierda) 1 B Soporte de montaje (mano derecha) 1 C Riel de soporte vertical (mano izquierda) 1 D Riel de soporte vertical (mano derecha) 1 E Riel transversal 2 F Tornillo de cabeza plana Phillips de 6mm x 10mm (incluido en el equipo) 4 G Tornillo de cabeza plana Phillips de 6mm x 16mm (incluido en el equipo) 8

ITEM DESCRIPTION QUANTITÉ

A Support de montage de gauche 1 B Support de montage de droite 1 C Rail vertical gauche de soutien 1 D Rail vertical droit de soutien 1 E Rail transversal 2 F vis cruciforme à tête cylindrique à dépouille de 6mm x 10mm (dans le nécessaire) 4 G vis cruciforme à tête cylindrique à dépouille 6mm x 16mm (dans le nécessaire) 8

ITEM DESCRIPTION QTY

A Linke Halterungsschiene 1 B Rechte Halterungsschiene 1 C Linke vertikale Trägerschiene 1 D Rechte vertikale Trägerschiene 1 E Querträger 2 F 6mm x 10mm Kreuzschlitzschraube (im Kit) 4 G 6mm x 16mm Kreuzschlitzschraube (im Kit) 8

6MM X 10MM - 4x

Maximum Flat Panel Weight: 100 lbs / 45.35 kg Peso máximo de la pantalla plana: 45.35 kg

Poids maximum de l’écran plat : 45.35 kg Höchstgewicht des Flachbildschirms: 45.35 kg

Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: 1.800.582.9595 • Canada Tel: 905.607.9994

• Europe Tel: 31.72.581.6056 • Web Site: www.vanptc.com • Email: [email protected]

ADP42 rev 2-15-07

Page 7

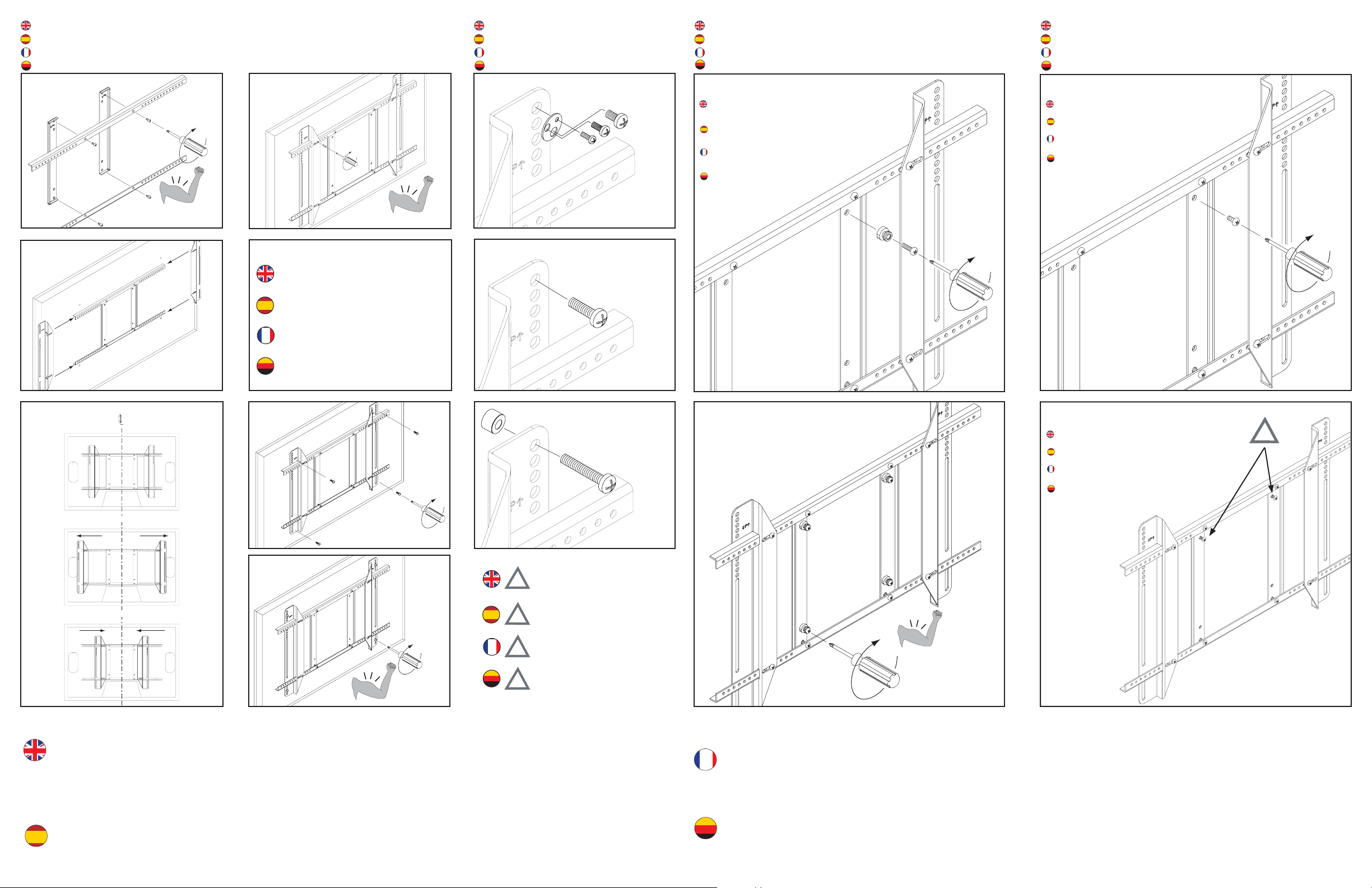

Ensamblaje

Assemblage Montage

6mm x 16mm - 4x

Mounting HardwareAssembly Accesorios de montaje Ferrures de ﬁ xation Befestigungsteile

4mm/5mm/6mm

Installation on AX2WL01 / AX2WL02 Instalación en AX2WL01 / AX2WL02

Installation sur AX2WL01 / AX2WL02 Montage am Modell AX2WL01 / AX2WL02

Use 6mm X 20mm hardware & spacers included with AX2WL01 / AX2WL02.

Use los accesorios y separadores de 6m x 20m incluidos con AX2WL01 / AX2WL02

Utiliser les ferrures et entretoises 6m x 20m fournis avec AX2WL01 / AX2WL02.

Verwenden Sie die 6mm X 20mm Befestigungsteile und Abstandhalter, die der AX2WL01 / AX2WL02 Halterung beiliegen.

Installation on AX2AWL01 / AX2ACL01 Instalación en AX2AWL01 / AX2ACL01 Installation sur AX2AWL01 / AX2ACL01 Montage am Modell AX2AWL01 / AX2ACL01

Use 6mm X 12mm hardware included with AX2AWL01 / AX2ACL01.

Use los accesorios de 6m x 12m incluidos con AX2AWL01 / AX2ACL01

Utiliser les ferrures 6m x 12m fournies avec AX2AWL01 / AX2ACL01.

Verwenden Sie die 6 mm X 12 mm Befestigungsteile, die der AX2AWL01 / AX2ACL01 Halterung beiliegen.

6mm x 10mm - 4x

Back of Flat Panel

Select correct mounting hardware combination that works with your Flat Panel.

Seleccione la combinación correcta de accesorios de montaje que mejor funcione con su pantalla plana.

Choisir les ferrures de ﬁ xation appropriées à votre écran plat.

Wählen Sie die für Ihren Flachbildschirm richtige Kombination von Befestigungsteilen aus.

8mm x 30mm

8mm x 40mm

Install hardware half way in - top two holes only! Instale los accesorios hasta la mitad - ¡en

los dos hoyos superiores solamente! Introduire les ferrures à moitié – les deux trous

supérieurs seulement !

Die Befestigungsteile bis zur Hälfte einschrauben

- nur in die oberen zwei Bohrungen!

NOTE: You will have extra hardware when installation is complete.

Back of Flat Panel

Todos los productos de Vantage Point Products Corp. son fabricados para asegurar una calidad, rendimiento y durabilidad superiores para una vida de largo uso. La garantía cubre que el producto esté libre de defectos en materiales y mano de obra bajo uso normal y razonable. Vantage Point Products reparará o reemplazará, a su discreción, cualquier producto que resulte defectuoso al ser inspeccionado. Esta garantía no aplica a productos que han sido perdidos o dañados por uso incorrecto, abuso o accidente, que han sido modiﬁ cados o reparados en cualquier manera o por cualquier persona o compañía no especiﬁ cada por nosotros, usado en violación de las instrucciones o por ensamblaje incorrecto ni que se ha utilizado de manera no especiﬁ cada por nosotros. Esta garantía no es cedible a un nuevo propietario y podría requerir prueba de compra. Todos los reclamos deben ser manejados

require proof of purchase. All claims must be directly handled with Vantage Point Products Corp. by calling us at 1-800-582-9595.

directamente con Vantage Point Products Corp. llamándonos al 1-800-582-9595.

WARRANTY INFORMATION

INFORMACIÓN SOBRE LA GARANTÍA

AVISO: Tendrá accesorios sobrantes cuando la instalación esté completa.

REMARQUE : Des ferrures resteront à la ﬁ n de l’installation.

HINWEIS: Nach Fertigstellung der Montage bleiben Befestigungsteile übrig.

tions doivent être adressées directement à Vantage Point Products Corp. en nous appelant au 1-800-582-9595.

GARANTIEHINWEISE Alle Produkte der Vantage Point Products Corp. werden mit größter Sorgfalt zur Gewährleistung hervorragender Qualität, Leistung und lebenslanger Haltbarkeit hergestellt. Die Garantie deckt Material- und Verarbeitungsfehler unter der Voraussetzung des normalen und angemessenen Gebrauchs. Vantage Point Products wird die nach einer Inspektion als defekt befundenen Produkte nach eigenem Ermessen entweder reparieren oder ersetzen. Diese Garantie gilt nicht für Produkte, die aufgrund von zweckfremder Verwendung, Missbrauch, Unfall, Modiﬁ zierung oder Änderung durch eine nicht von uns autorisierte Person, nicht anleitungsgemäße Verwendung oder falsche, nicht unseren Anweisungen entsprechende Mon- tage ausfallen oder beschädigt werden. Diese Garantie ist nicht auf neue Besitzer übertragbar. Bei Ansprüchen wird eventuell ein Kaufbeleg verlangt. Alle Ansprüche müssen direkt bei

Vantage Point Products Corp. unter der Nummer 1-800-582-9595 eingereicht werden.
