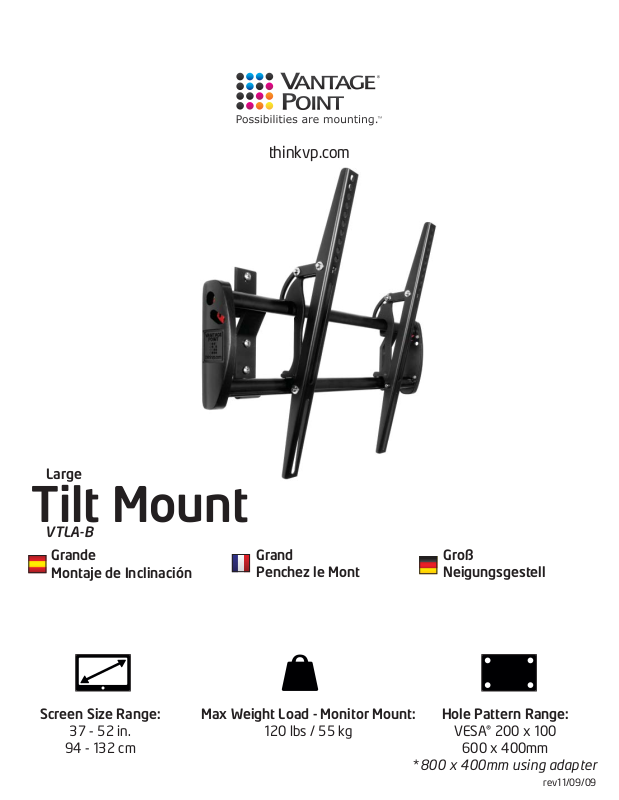

Page 1
thinkvp.com
Large
Tilt Mount
VTLA-B
Grande
Montaje de Inclinación
Screen Size Range:
37 - 52 in.
94 - 132 cm
Max Weight Load - Monitor Mount:
Grand
Penchez le Mont
120 lbs / 55 kg
Groß
Neigungsgestell
Hole Pattern Range:
VESA® 200 x 100
600 x 400mm
*800 x 400mm using adapter
rev11/09/09
Page 2
Concrete installs only
E
E
A
D
D
C
VESA 800 X 600mm Extension Bracket kit
A
ITEM
A M6 Flat Washer Silver 12
B M6 x 8m Phillips Screw Silver 8
C Extension Bracket 4
B
C
Tools
B
QTY
Instrumentos
Instruments
Werkzeuge
5/32 or 4mm
3/8” or 10mm
concrete drill bit
Page 3
Lista de Partes
Liste de Parties
Parts List
Teil-Liste
ITEM
A Rail Assembly 1
B Left - Flat Panel Mounting Bracket 1
C Right - Flat Panel Mounting Bracket 1
D #14 x 2-1/2” Phillips Sheet Metal Screw 4
E 3/8” Dia. Nylon Concrete Anchor 4
Lista de Partes
Liste de Parties
Mounting Guide
A = Top of your monitor?
C = Top of monitor
to top wall plate
B = 6.125” or 15.55cm
L
Upper wall plate mounting hole
mounting hole
A + B = C
R
Teil-Liste
A = Top of your monitor?
B = 6.125” or 15.55cm
upper wall plate
mounting hole
C = Top of monitor
to top wall plate
mounting hole
QTY
A + B = C
FRONT VIEW
SIDE VIEW
Large - Tilt Mount
NOTE! Hardware has been included for Wood Stud, and Solid Concrete Wall. Hardware is not intended for use on Metal Stud, Hollow Wall, Cinder Block or Red Brick Wall installation.
Preview all steps before beginning. Should any portion of these instructions be unclear, contact us directly at 800-582-9595 or by email at [email protected] for assistance. Do
not attempt to assemble this Vantage Point Mount System, if you have any doubts as to its proper assembly and installation. CAUTION - Do not exceed maximum weight indicated.
Use at heavier than the maximum weight indicated may result in instability causing possible injury. Use of this product for any other purpose unless specifi ed by Vantage Point
Products is not recommended. Think Safety First!
Grande -Montaje de Inclinación
¡ATENCIÓN! Se han incluido accesorios de ferretería para construcciones con vigas de madera, paredes de concreto. Los accesorios no están ideados para usarse en la
instalación en paredes huecas, paredes de ladrillo de escorias o de ladrillo rojo. Vea todos los pasos antes de empezar. Si alguna parte de estas instrucciones resulta poco
clara, contáctenos directamente al 800-582-9595 para recibir asistencia. No intente ensamblar este Sistema de Montaje Vantage Point si tiene cualquier duda sobre su
ensamblaje e instalación adecuados.PRECAUCIÓN – No exceda el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad
causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el especifi cado por Vantage Point Products no es recomendado. ¡Piense en la
seguridad primero!
Grand - Penchez le Mont Plat
REMARQUE ! Les pièces incluses sont exclusivement destinées à des structures avec des montants en bois, des montants. Elles ne doivent pas être utilisées pour une
installation sur des murs creux, des murs en bloc de béton d’escarbilles ou des murs en brique rouge. Lisez attentivement toutes les étapes avant de commencer. Si une
partie quelconque de ces instructions n’est pas claire, veuillez nous contacter directement pour obtenir de l’aide. N’essayez pas d’assembler ce support Vantage Point pour
Système de Mont Plat des doutes quelconques relativement à son assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué.
tout dépassement du poids maximum indiqué pourrait provoquer une instabilité et possiblement un accident. L’utilisation de ce produit pour tout autre usage n’est pas
recommandée à moins d’être précisée par Vantage Point Product. Pensez à la sécurité avant tout !
Groß - Neigungsgestell
HINWEIS! Befestigungsteile für Holzrahmenwerk, massive Betonwände und Metallträgerkonstruktionen sind enthalten. Die Befestigungsteile sind nicht für eine Montage an
Hohlwänden, Löschbetonmauern. Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte
unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flaches
Gestell-System trotzdem zu installieren. ACHTUNG - Das angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene
Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke wird
abgeraten. Zuerst immer an die Sicherheit denken!
Page 4
Installation and Assembly
TV Mounting
Hardware Kit
Instalación y equipo de Hardware de Asamblea
Installation et kit de Matériel d’Assemblage
Installierung und Zusammenbau-Hardware-Bastelsatz
#14 X 2-1/2” PHILLIPS HEAD SCREW SILVER X6
D
NYLON CONCRETE WALL ANCHOR 3/8” dia X6
E
Hardware Kit
TV que Monta equipo de Hardware
TV Montant le kit de Matériel
Fernsehen, das Hardware-Bastelsatz Besteigt
M4 X 6MM PHILLIPS HEAD SECURITY SCREW SILVER X2
M6 X 16MM PHILLIPS HEAD SCREW SILVER X4
M6 X 20MM PHILLIPS HEAD SCREW SILVER X4
M6 X 30MM PHILLIPS HEAD SCREW YELLOW X4
M8 X 16MM PHILLIPS HEAD SCREW SILVER X4
M8 X 20MM PHILLIPS HEAD SCREW SILVER X4
M8 X 30MM PHILLIPS HEAD SCREW SILVER X4
8M X 40MM PHILLIPS HEAD SCREW SILVER X4
PLASTIC SCREW SPACER BLACK X4
4M-5M-6M COMBO WASHER BLACK X4

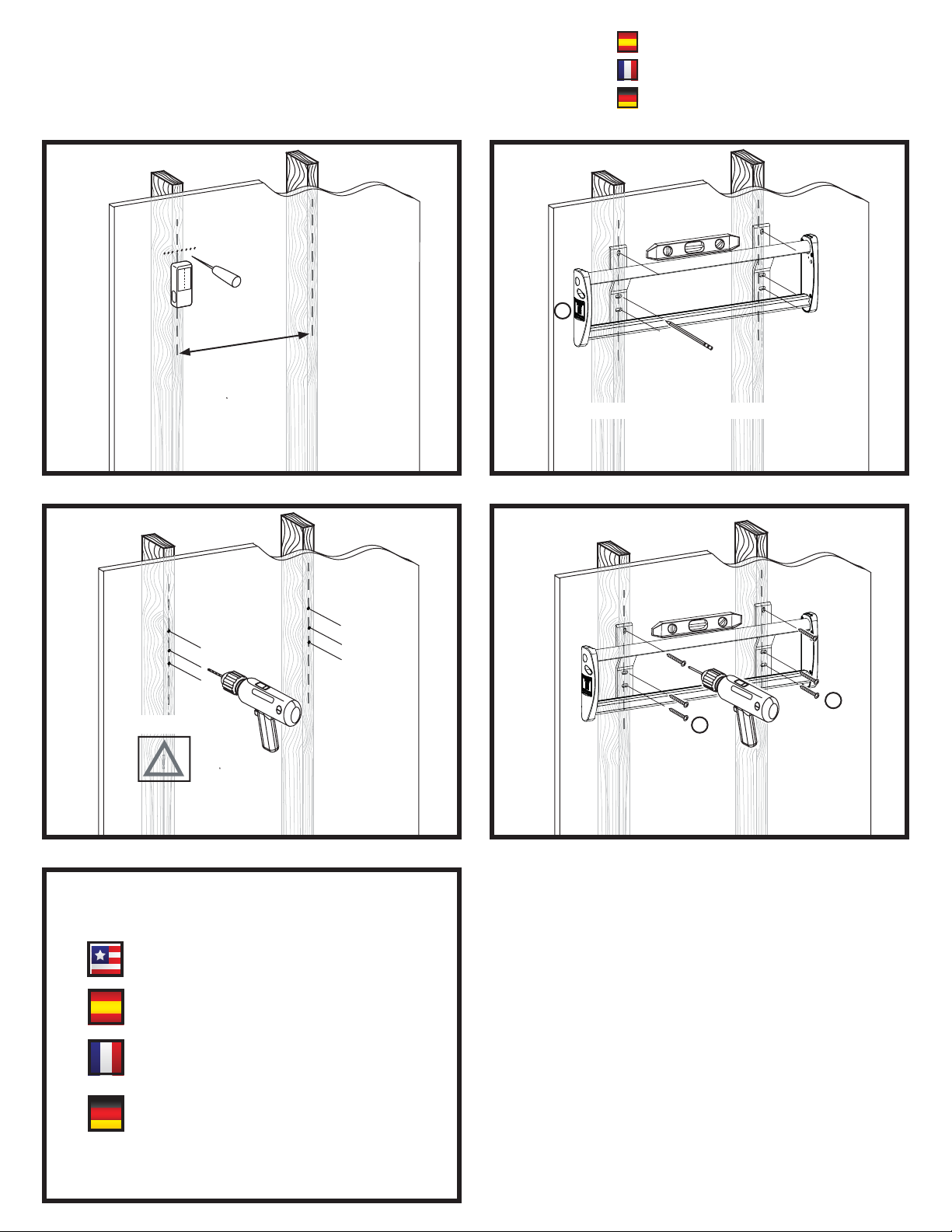

Page 5
Madera Dobla Clavo
Le Bois Double le Clou
Wood Double Stud
1
16”
40.64 cm
3
Holz Doppelter Knopf
2
A
6X
NOTE: See mounting guide for placement
4
5
Ø 5/32” X 2-1/2” DEEP
Ø 4mm X 6.35 cm
!
6X
Go to Install Monitor Step
Vaya para Instalar Paso
de Monitor
Allez Installer le Pas de
Moniteur
Gehen Sie, um Monitor-Schritt
Zu installieren
D
D
6X

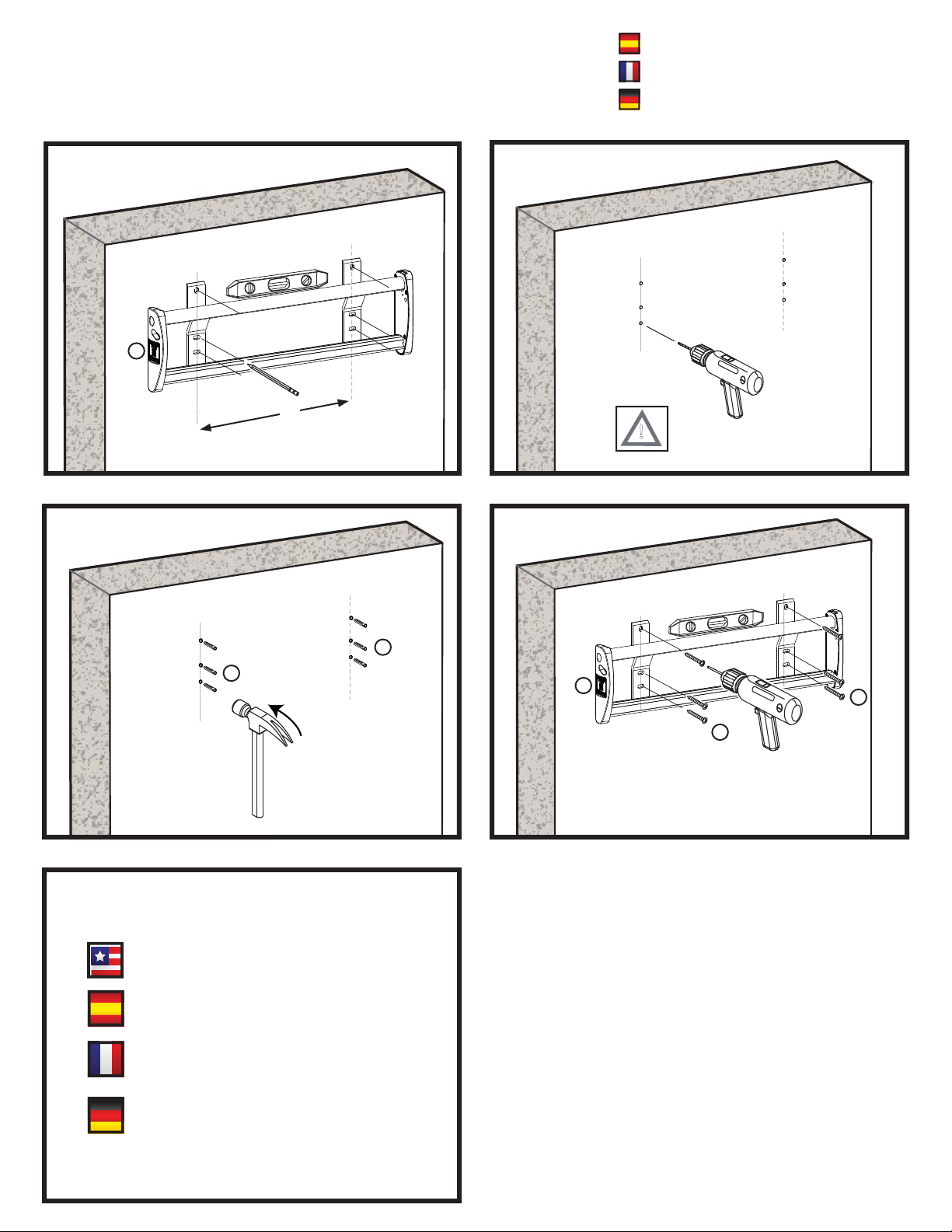

Page 6
Concreto
Béton
Concrete
1
A
NOTE: See mounting guide for placement
3
6X
16”
40.64 cm
2
4
Beton
Ø 3/8” X 2-1/2” DEEP
Ø 10mm X 6.35 cm
!
6X
5
E
E
6X
Go to Install Monitor Step
Vaya para Instalar Paso
de Monitor
Allez Installer le Pas de
Moniteur
Gehen Sie, um Monitor-Schritt
A
D
6X
D
Zu installieren

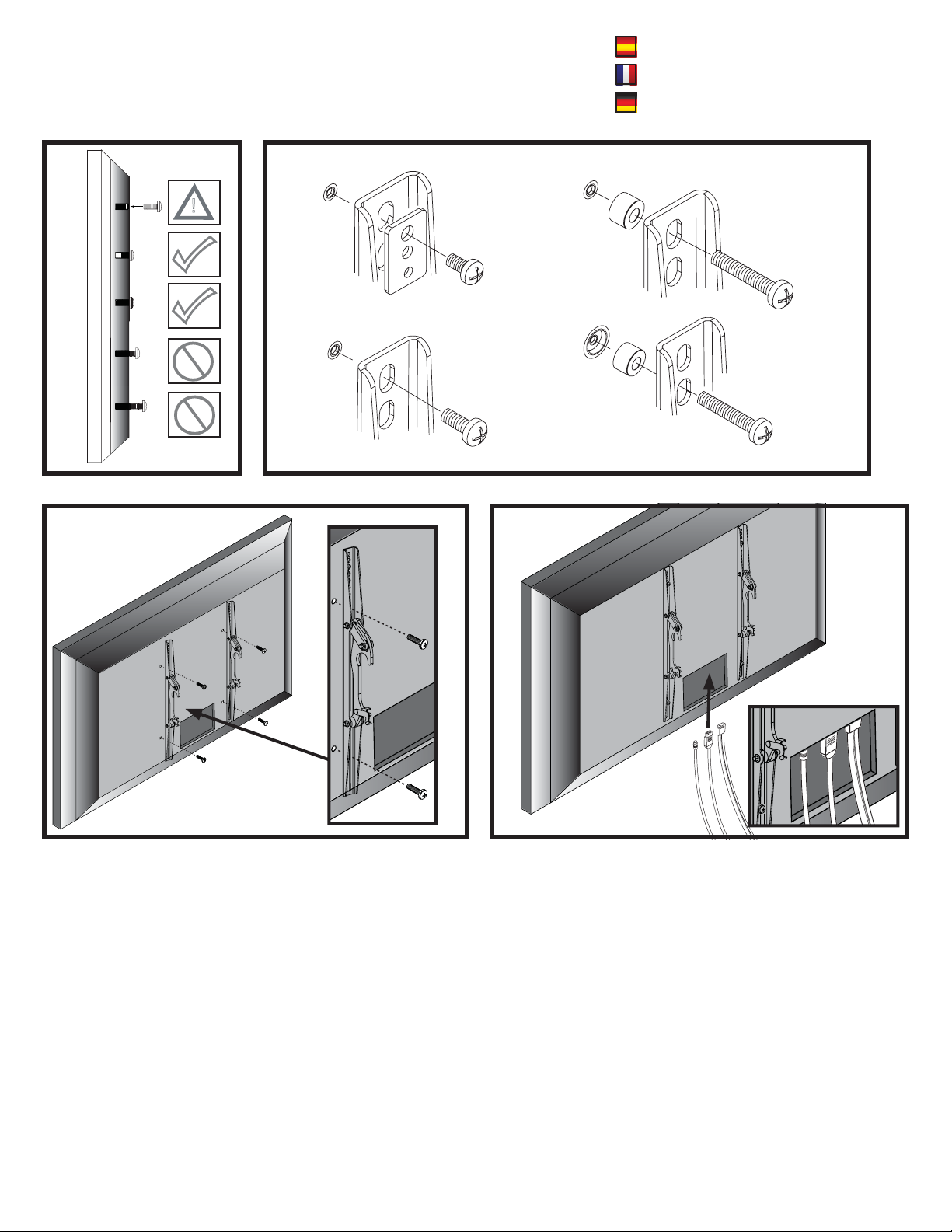

Page 7
Instale Soportes de Monitor
Installez des Parenthèses de Moniteur
Install Monitor Brackets
1
!
3
2
6mm
8mm
4
Installieren Sie Monitor-Klammern
8mm
8mm
4X
B/C

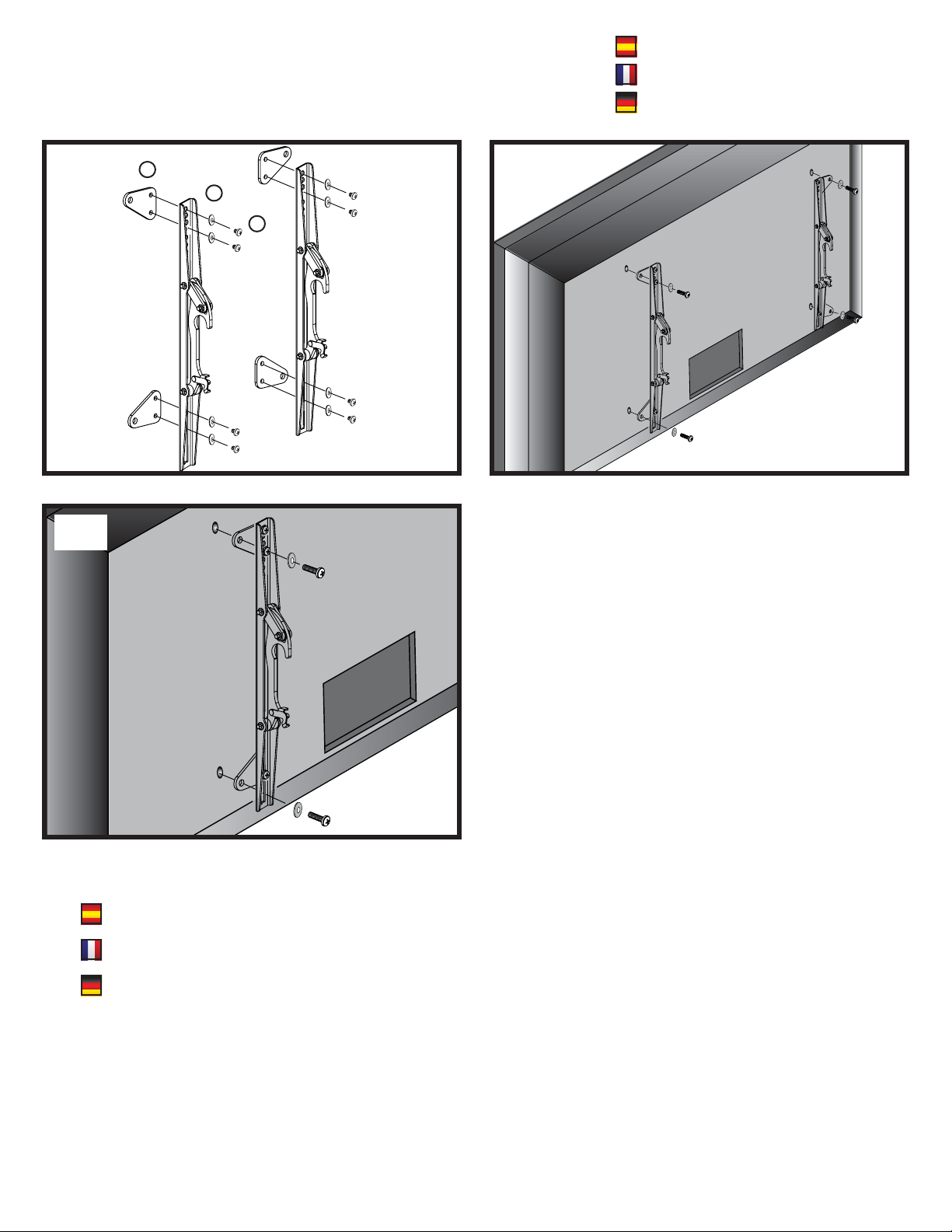

Page 8
La extensión Pone entre paréntesis
L’extension Met entre parenthèses
Extension Brackets 800 x 400mm
1
2a
C
A
B
4X
2
Verlängerung Klammert Ein
4X
For use on Monitors with larger width bolt patterns.
Ya que uso en Monitores con la anchura más grande echan el cerrojo sobre modelos.
Pour l’utilisation sur les Moniteurs avec de plus grands dessins de verrou de largeur.
Für den Gebrauch an Monitoren mit größeren Breite-Bolzen-Mustern.

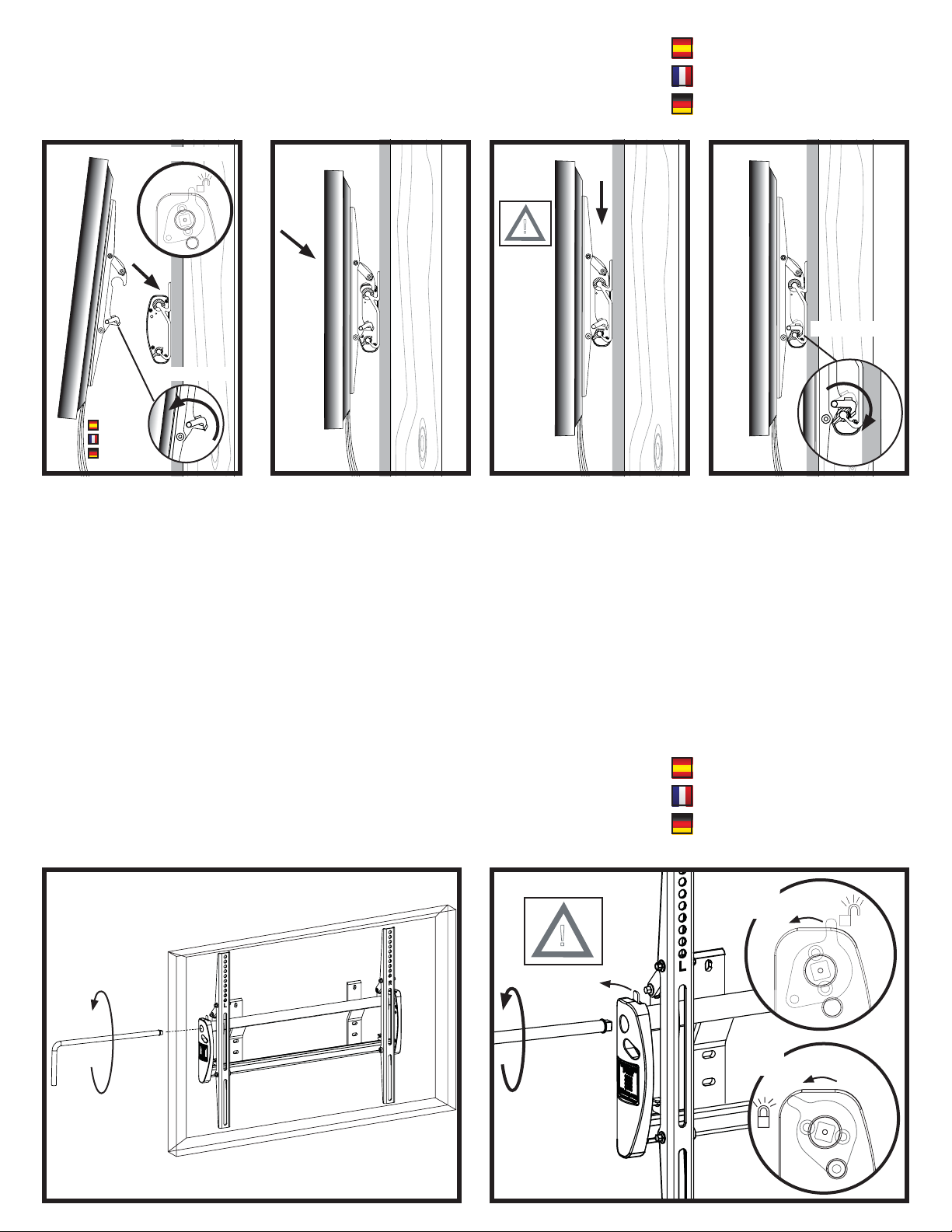

Page 9
Instalar el Monitor de Monte
Installez le Mont de Moniteur
Install Monitor
unlock upper rail
1
fl ip tabs up
cables
câbles
Kabels
2
3
Installieren Sie Monitor-Gestell
4
!
fl ip tabs down
Lock Monitor
Monitor de Cerradura
Moniteur de Serrure
Schloss-Monitor
1
!
2

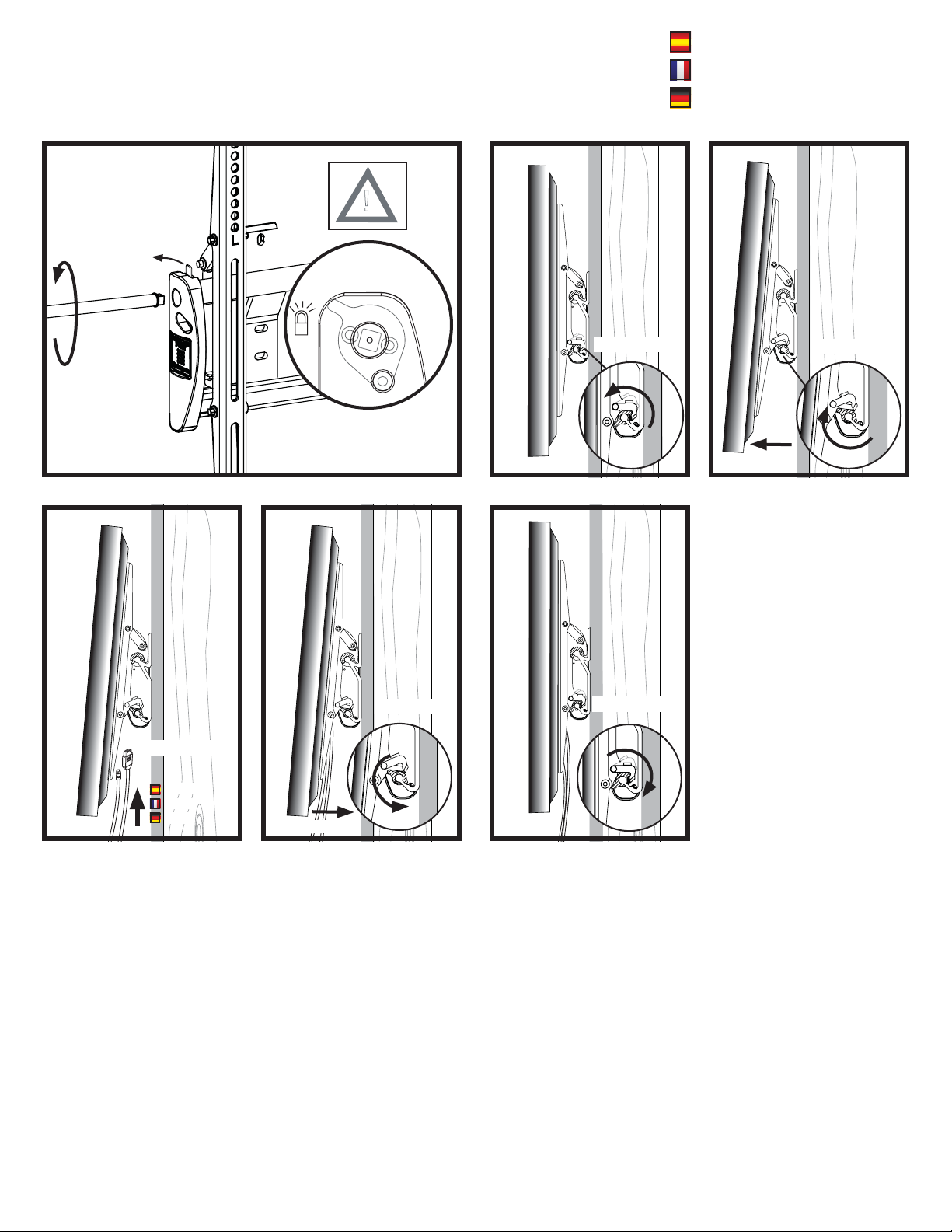

Page 10
Acceso de Alambre de Fondo
Approche de Fil de Fond
Bottom Wire Access
CAUTION: make sure
monitor is in locked
position as shown,
prior to using wire
access function.
3 4
!
1
5
fl ip tabs up
Unterster Leitungszugang
2
rotate rail
move monitor
Install cables
cables
câbles
kabels
move monitor
rotate rail
fl ip tabs down

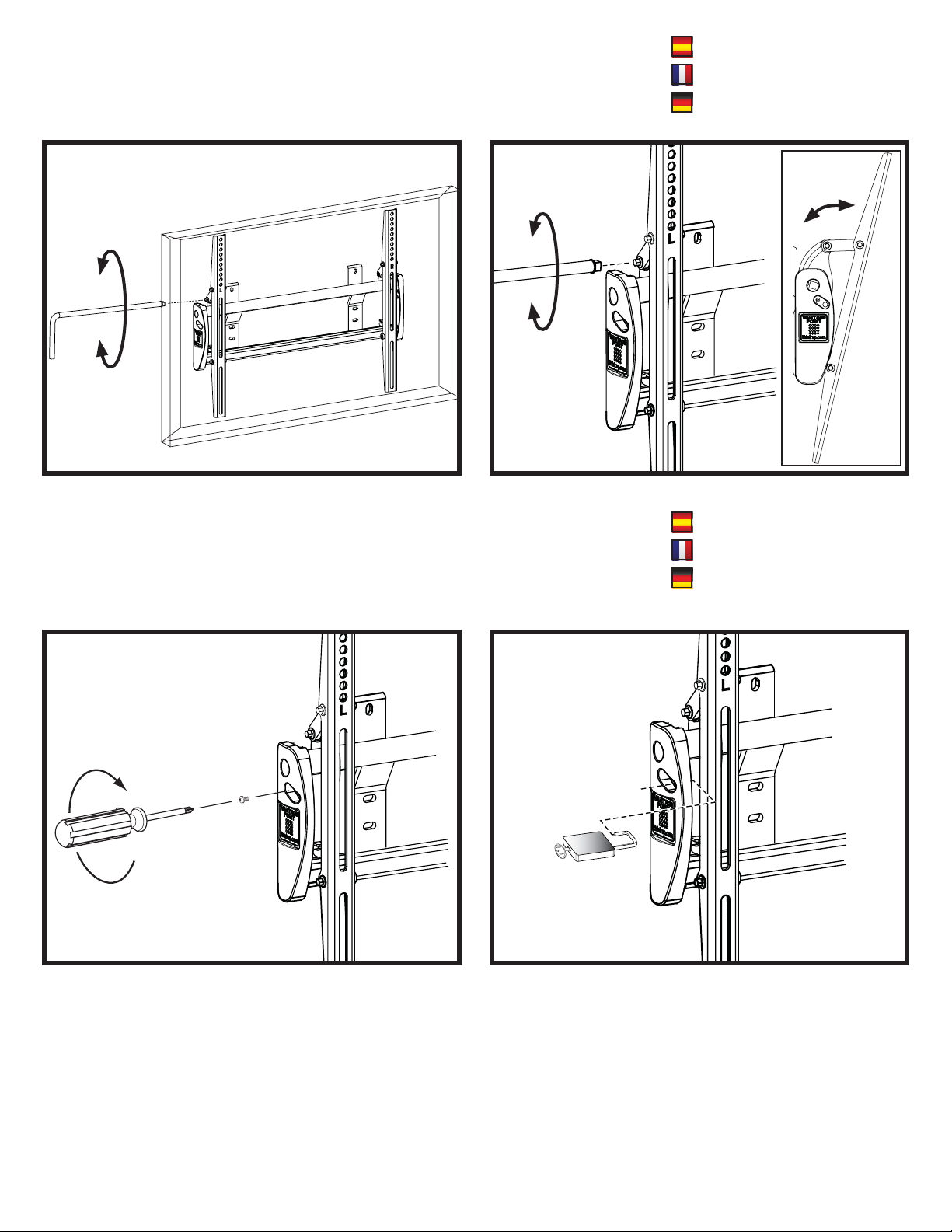

Page 11
Inclinación Se adapta
Penchez s’Adaptent
Tilt Adjust
Neigung passt sich An
Seguridad
Sécurité
Security
1
4m x 6mm security screw
2X
2
lock not included
Sicherheit
o
kc
c
o
l
e
m
c
a
Page 12
thinkvp.com
VANTAGE POINT PRODUCTS CORP. P.O. BOX 2485 SANTA FE SPRINGS CA 90670 USA
TEL: 1.800.582.9595 FAX: 562.946.3898 EMAIL: [email protected]
CANADA TEL: 905.607.9994
