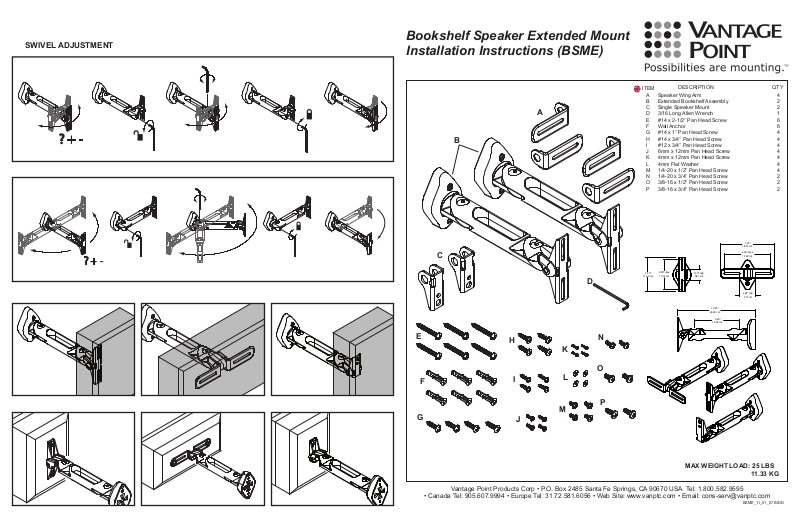

Vantage Point BSME User Manual [en, fr, es]

? + -

SWIVEL ADJUSTMENT

? + -

4.50”

11.43 cm

4.00” max.

10.16 cm

1.50” min.

3.81 cm

7.25”

18.41 cm

2.25” min.

5.71 cm

6.00” max.

15.24 cm

6.00”

15.24 cm

10.25”

26.03 cm

Bookshelf Speaker Extended Mount
Installation Instructions (BSME)

C

B

A

ITEM

A Speaker Wing Arm 4
B Extended Bookshelf Assembly 2
C Single Speaker Mount 2
D 3/16 Long Allen Wrench 1
E #14 x 2-1/2” Pan Head Screw 6
F Wall Anchor 6
G #14 x 1” Pan Head Screw 4
H #14 x 3/4” Pan Head Screw 4
I #12 x 3/4” Pan Head Screw 4
J 6mm x 12mm Pan Head Screw 4
K 4mm x 12mm Pan Head Screw 4
L 4mm Flat Washer 4
M 1/4-20 x 1/2” Pan Head Screw 4
N 1/4-20 x 3/4” Pan Head Screw 2
O 3/8-16 x 1/2” Pan Head Screw 2
P 3/8-16 x 3/4” Pan Head Screw 2

DESCRIPTION

QTY

E

G

D

H

N

K

O

F

I

L

P

M

J

MAX WEIGHT LOAD: 25 LBS

11.33 KG

Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: [phone]

• Canada Tel: [phone] • Europe Tel: [phone] • Web Site: www.vanptc.com • Email: [e-mail]

BSME_11_01_07.INDD

WOO STUD

INSTALLATION

1

CONCRETE

INSTALLATION

51

MOUNTING BRACKET

OPTIONS

1

MOUNTING HARDWARE

OPTION 3

#14 x 1”
#14 X 3/4”

3X

#12 X 3/4”

D

1/4-20 X 1/2”
1/4-20 X 3/4”

2

3

5/32” dia. x 2-1/2” deep

Ø 4mm x 6.35cm

4

3X

3X

2

3/8” dia. x 2-1/2” deep

Ø 10mm x 6.35cm

3

4

3X

F 3X

6

2

OPTION 4

6MM X 12MM

D

4MM WASHER

4MM X 12MM

OPTION 1

#14 X 1”
#14 X 3/4”
#12 X 3/4”

3/8-16 X 1/2”
3/8-16 X 3/4”

A

A

1/4-20 X 1/2”
1/4-20 X 3/4”

#14 x 1”
#14 X 3/4”
#12 X 3/4”

OPTION 2

E 3X

E 3X
