Vantage Point AX2WL01 User Manual [en, fr, de]

Select Proper Mounting Screw

Seleccione Tornillo de Montaje Apropiado
Proper Sélectionner des vis de montage
Wählen Sie Richtige Steigende Schraube aus

MMXMM

MMXMM

MMXMM

MMXMM

MMXMM

MMXMM

100mm x 100mm

Vesa Only

MMXMM

Flat Panel

Mounting

Spacer

Mounting

Screw

MMXMM

Screwdriver

Do not overtighten!

!

!

Install Monitor

Instalar el Monitoer de Monte
Installez le monte de Moniteur
Installieren Sie Monitor-Gestell

1

2

3

4

Hook !

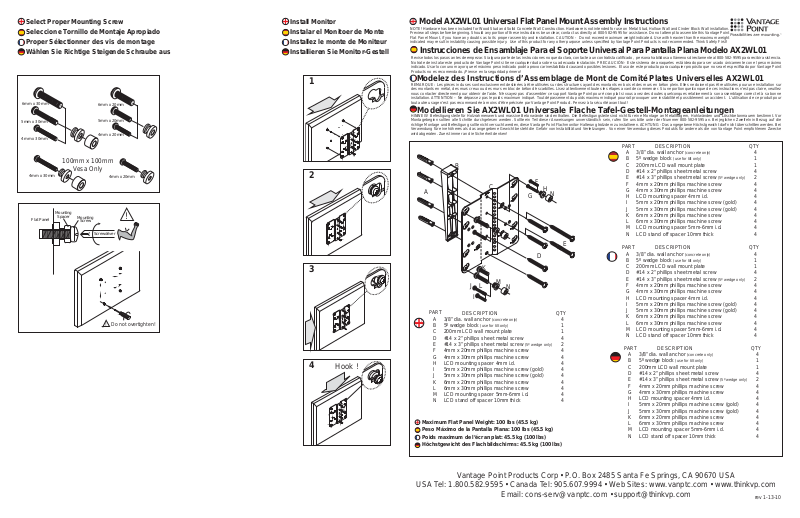

Model AX2WL01 Universal Flat Panel Mount Assembly Instructions

NOTE! Hardware has been included for Wood Stud and Solid Concrete Wall Construction. Hardware is not intended for use on Metal Stud, Hollow Wall and Cinder Block W all installation.
Preview all steps before beginning. Should any portion of these instructions be unclear, contact us directly at 800-582-9595 for assistance. Do not attempt to assemble this V antage Point
Flat Panel Mount, if you have any doubts as to its proper assembly and installation. CAUTION - Do not exceed maximum weight indicated. Use with heavier than the maximum weight
indicated may result in instability causing possible injury. Use of this product for any other purpose unless specifi ed by Vantage Point Products is not recommended. Think Safety First!

Instrucciones de Ensamblaje Para el Soporte Universal Para Pantalla Plana Modelo AX2WL01

Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista califi cado, persona habilidosa o llámenos directamente al 800-582-9595 para recibir asistencia.
No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles está ideado para ser usado únicamente con el peso máximo
indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el especifi cado por Vantage Point
Products no es recomendado. ¡Piense en la seguridad primero!

Modelez des Instructions d’Assemblage de Mont de Comité Plates Universelles AX2WL01

REMARQUE : Les pièces incluses sont exclusivement destinées à être utilisées sur des structures ayant des montants en bois et des murs en béton plein. Elles ne doivent pas être utilisées pour une installation sur
des montants en métal, des murs creux ou des murs en bloc de béton d’escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions n’est pas claire, veuillez
nous contacter directement pour obtenir de l’aide. N’essayez pas d’assembler ce support Vantage Point pour écran plat si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne
installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait provoquer une instabilité et possiblement un accident. L’utilisation de ce produit pour
tout autre usage n’est pas recommandée à moins d’être précisée par Vantage Point Product. Pensez à la sécurité avant tout !

Modellieren Sie AX2WL01 Universale Flache Tafel-Gestell-Montageanleitungen

HINWEIS! Befestigungsteile für Holzrahmenwerk und massive Betonwände sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Metallträgern, Hohlwänden und Löschbetonmauern bestimmt. Vor
Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die
richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das angegebene Höchstgewicht darf nicht überschritten werden. Bei
Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke
wird abgeraten. Zuerst immer an die Sicherheit denken!

B

A

C

F

H

G

N

D

K

J

N

M

L

I

PART

A 3/8” dia. wall anchor
B 5º wedge block (use for tilt only) 1
C 200mm LCD wall mount plate 1
D #14 x 2” phillips sheet metal screw 4
E #14 x 3” phillips sheet metal screw
F 4mm x 20mm phillips machine screw 4
G 4mm x 30mm phillips machine screw 4
H LCD mounting spacer 4mm i.d. 4
I 5mm x 20mm phillips machine screw (gold) 4
J 5mm x 30mm phillips machine screw (gold) 4
K 6mm x 20mm phillips machine screw 4
L 6mm x 30mm phillips machine screw 4
M LCD mounting spacer 5mm-6mm i.d. 4
N LCD stand off spacer 10mm thick 4

Maximum Flat Panel Weight: 100 lbs (45.5 kg)
Peso Máximo de la Pantalla Plana: 100 lbs (45.5 kg)
Poids maximum de l’écran plat: 45.5 kg (100 lbs)
Höchstgewicht des Flachbildschirms: 45.5 kg (100 lbs)

DESCRIPTION

(concrete only) 4

(5º wedge only) 2

QTY

PART

A 3/8” dia. wall anchor (concrete only) 4
B 5º wedge block (use for tilt only) 1
C 200mm LCD wall mount plate 1
D #14 x 2” phillips sheet metal screw 4
E #14 x 3” phillips sheet metal screw (5º wedge only) 2
F 4mm x 20mm phillips machine screw 4
G 4mm x 30mm phillips machine screw 4
H LCD mounting spacer 4mm i.d. 4
I 5mm x 20mm phillips machine screw (gold) 4
J 5mm x 30mm phillips machine screw (gold) 4
K 6mm x 20mm phillips machine screw 4
L 6mm x 30mm phillips machine screw 4
M LCD mounting spacer 5mm-6mm i.d. 4
N LCD stand off spacer 10mm thick 4

E

PART

A 3/8” dia. wall anchor
B 5º wedge block (use for tilt only) 1
C 200mm LCD wall mount plate 1
D #14 x 2” phillips sheet metal screw 4
E #14 x 3” phillips sheet metal screw (5º wedge only) 2
F 4mm x 20mm phillips machine screw 4
G 4mm x 30mm phillips machine screw 4
H LCD mounting spacer 4mm i.d. 4
I 5mm x 20mm phillips machine screw (gold) 4
J 5mm x 30mm phillips machine screw (gold) 4
K 6mm x 20mm phillips machine screw 4
L 6mm x 30mm phillips machine screw 4
M LCD mounting spacer 5mm-6mm i.d. 4
N LCD stand off spacer 10mm thick 4

PART

A 3/8” dia. wall anchor (concrete only) 4
B 5º wedge block
C 200mm LCD wall mount plate 1
D #14 x 2” phillips sheet metal screw 4
E #14 x 3” phillips sheet metal screw (5º wedge only) 2
F 4mm x 20mm phillips machine screw 4
G 4mm x 30mm phillips machine screw 4
H LCD mounting spacer 4mm i.d. 4
I 5mm x 20mm phillips machine screw (gold) 4
J 5mm x 30mm phillips machine screw (gold) 4
K 6mm x 20mm phillips machine screw 4
L 6mm x 30mm phillips machine screw 4
M LCD mounting spacer 5mm-6mm i.d. 4
N LCD stand off spacer 10mm thick 4

DESCRIPTION

DESCRIPTION

(concrete only) 4

DESCRIPTION

(use for tilt only) 1

QTY

QTY

QTY

Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA

USA Tel: [phone] • Canada Tel: [phone] • Web Sites: www.vanptc.com • www.thinkvp.com

Email: [e-mail] • [e-mail]

rev 1-13-10

Wood Stud

Viga de Madera

Montant en bois
Holsträger

0˚

5°

Concrete

Concreto

Béton
Beton

0˚

5°

1

A

C

A1

B1

B

1

C1

D1

L

²

A

B

E

&LAT

A2

A3

5/32” dia., ø 4mm

²

5/32” dia., ø 4mm

B2

D

E

B3

C

D

&LAT

C2

²

C3

3/8” dia., ø 10mm

3/8” dia., ø 10mm

D2

A

D3

D

D

B

²

A4

B4

D

D

All Vantage Point Products Corp. products are manufactured to ensure superior quality, performance and durability for a lifetime of use . Warranty covers the product to be free of defects in materials
and workmanship under normal and reasonable use. Vantage Point Products will repair or replace, at our option, any product which proves to be defective upon our inspection. This warranty will not
apply to products that have been lost or damaged by misuse, abuse or accident, altered or repaired in any way or by any person or fi rm other than specifi ed by us, used in violation of instructions
or incorrect assembly nor used in a manner other than specifi ed by us. This warranty is nontransferable to a new owner and may require proof of purchase. All claims must be directly handled with

Todos los productos de Vantage Point Products Corp. son fabricados para asegurar una calidad, rendimiento y durabilidad superiores para una vida de largo uso. La garantía cubre que el producto
esté libre de defectos en materiales y mano de obra bajo uso normal y razonable. Vantage Point Products reparará o reemplazará, a su discreción, cualquier producto que resulte defectuoso al ser
inspeccionado. Esta garantía no aplica a productos que han sido perdidos o dañados por uso incorrecto, abuso o accidente, que han sido modifi cados o reparados en cualquier manera o por cualquier
persona o compañía no especifi cada por nosotros, usado en violación de las instrucciones o por ensamblaje incorrecto ni que se ha utilizado de manera no especifi cada por nosotros. Esta garantía no

es cedible a un nuevo propietario y podría requerir prueba de compra. Todos los reclamos deben ser manejados directamente con Vantage Point Products Corp. llamándonos al 1-800-582-9595.

Vantage Point Products Corp. by calling us at 1-800-582-9595.

WARRANTY INFORMATION

INFORMACIÓN SOBRE LA GARANTÍA

D

D

C4

D4

E

D

E

D

Tous les produits Vantage Point Products sont fabriqués pour assurer une haute qualité, une excellente performance et une grande durabilité. La garantie couvre le produit contre les vices de
matériaux et de fabrication sous des conditions d’utilisation normales et raisonnables. Vantage Point Products réparera ou remplacera, à son choix, tout produit qui s’avère défectueux suite à son
inspection. Cette garantie ne s’applique pas aux produits perdus ou endommagés à cause d’un mauvais usage, d’un abus ou d’un accident, à ceux qui ont été changés ou réparés d’une manière
quelconque par une personne ou une entreprise autre que celles que nous reconnaissons, utilisés contrairement aux instructions ou mal assemblés, ou utilisés d’une manière que nous n’avons
pas prescrit. Cette garantie n’est pas transférable à un nouveau propriétaire et une preuve d’achat pourrait être exigée.Toutes les réclamations doivent être adressées directement à Vantage Point

Alle Produkte der Vantage Point Products Corp. werden mit größter Sorgfalt zur Gewährleistung hervorragender Qualität, Leistung und lebenslanger Haltbarkeit hergestellt. Die Garantie deckt Mate­rial- und Verarbeitungsfehler unter der Voraussetzung des normalen und angemessenen Gebrauchs. Vantage Point Products wird die nach einer Inspektion als defekt befundenen Produkte nach
eigenem Ermessen entweder reparieren oder ersetzen. Diese Garantie gilt nicht für Produkte, die aufgrund von zweckfremder Verwendung, Missbrauch, Unfall, Modifi zierung oder Änderung durch
eine nicht von uns autorisierte Person, nicht anleitungsgemäße Verwendung oder falsche, nicht unseren Anweisungen entsprechende Montage ausfallen oder beschädigt werden. Diese Garantie
ist nicht auf neue Besitzer übertragbar. Bei Ansprüchen wird eventuell ein Kaufbeleg verlangt. Alle Ansprüche müssen direkt bei Vantage Point Products Corp. unter der Nummer 1-800-582-9595

Products Corp. en nous appelant au 1-800-582-9595.

GARANTIE

GARANTIEHINWEISE

eingereicht werden.
