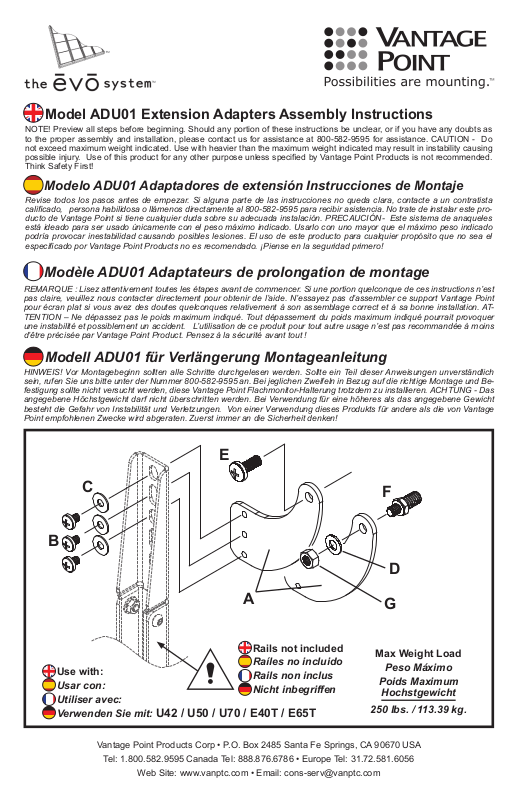

Vantage Point ADU01 User Manual [en, fr, es, de]

Model ADU01 Extension Adapters Assembly Instructions

NOTE! Preview all steps before beginning. Should any portion of these instructions be unclear, or if you have any doubts as
to the proper assembly and installation, please contact us for assistance at 800-582-9595 for assistance. CAUTION - Do
not exceed maximum weight indicated. Use with heavier than the maximum weight indicated may result in instability causing

possible injury. Use of this product for any other purpose unless specied by Vantage Point Products is not recommended.

Think Safety First!

Modelo ADU01 Adaptadores de extensión Instrucciones de Montaje

Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista
calicado, persona habilidosa o llámenos directamente al 800-582-9595 para recibir asistencia. No trate de instalar este pro­ducto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles

está ideado para ser usado únicamente con el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado

podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el

especicado por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!

Modèle ADU01 Adaptateurs de prolongation de montage

REMARQUE : Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions n’est
pas claire, veuillez nous contacter directement pour obtenir de l’aide. N’essayez pas d’assembler ce support Vantage Point
pour écran plat si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne installation. AT­TENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait provoquer
une instabilité et possiblement un accident. L’utilisation de ce produit pour tout autre usage n’est pas recommandée à moins
d’être précisée par Vantage Point Product. Pensez à la sécurité avant tout !

Modell ADU01 für Verlängerung Montageanleitung

HINWEIS! Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich
sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Be­festigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das
angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht
besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage
Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!

E

C

B

A

Rails not included

Use with:

Usar con:
Utiliser avec:
Verwenden Sie mit: U42 / U50 / U70 / E40T / E65T

Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA

Tel: [phone] Canada Tel: [phone] • Europe Tel: [phone]

Web Site: www.vanptc.com • Email: [e-mail]

Raíles no incluido
Rails non inclus
Nicht inbegriffen

F

D

G

Max Weight Load

Peso Máximo

Poids Maximum

Hochstgewicht

250 lbs. / 113.39 kg.

ADU01 Parts list

ADU01 Lista de partes

Liste des pièces ADU01
ADU01 Liste der Teile

A

B

G

C

E

D

F

ITEM

A Extension Brackets 4
B 6mm x 8mm Phillips Pan Head Screw 12
C M6 Flat Washer 12
D M8 Flat Washer 4
E 8mm x 20mm Phillips Pan Head Screw 4
F M10 / M8 Adaptor Stud 4
G M8 Hex Nut 4

TEMA

A Soportes de Extensión 4
B Tornillo phillips de 6mm x 8mm 12
C Arandela plana de 6mm 12
D Arandela plana de 8mm 4
E Tornillo phillips de 8mm x 20mm 4
F Adaptador de 10mm / 8mm 4
G Tuerca hexagonal de 8mm 4

DESCRIPTION

DESCRIPCIÓN

QTY

CANTIDAD

POINT

A Crochets de l’extension 4
B Phillips vis de 6mm x 8mm 12
C Rondelle plat de 6mm 12
D Flache Scheibe von 8mm 4
E Phillips vis de 8mm x 20mm 4
F Adaptateur de 10mm / 8mm 4
G Écrou hexagonal de 8mm 4

TEIL

A Klammern der Erstreckung 4
B Schraube phillips von 6mm x 8mm 12
C Flache Scheibe von 6mm 12
D Flache Scheibe von 8mm 4
E Schraube phillips von 8mm x 20mm 4
F Adapter von 10mm / 8mm 4
G Hex Mutter von 8mm 4

DESCRIPTION

BESCHREIBUNG

QUANTITÉ

MENGE
