USRobotics 7924C User Manual

24-Port 10/100 Mbps Ethernet Switch

Installation Guide

Guide d'installation

Installationsanleitung

Guida per l’installazione

Installatiegids

Guía de instalación Manual de Instalação Installationshandbok

Руководство по установке

Hõzlõ Kurulum Kõlavuzu

R24.0592.00

rev 1.0 3/06

Contents

English

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Regulatory and Warranty Information. . . . . . . . . . . . . . . . . 6

Français

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Assistance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Informations légales et sur la garantie . . . . . . . . . . . . . . . . 14

Deutsch

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Hinweise zu Vorschriften und Garantie. . . . . . . . . . . . . . . . 22

Italiano

Installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Risoluzione di problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Servizio assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Conformità e garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Español

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Asistencia técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Normativa y garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Nederlands

Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Ondersteuning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Informatie over reglementen en garantie . . . . . . . . . . . . . . 46

Português

Instalação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Resolução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Suporte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Informações da Legislação e Garantia. . . . . . . . . . . . . . . . . 54

Svenska

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Bestämmelse- och garantiinformation . . . . . . . . . . . . . . . . 62

Русский

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Устранение неисправностей. . . . . . . . . . . . . . . . . . . . . . . 68

Техническая поддержка . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Информация о соответствии стандартам

и гарантия. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Türkçe

Kurulum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Sorun Giderme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Destek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Yasal Bilgiler ve Garanti Bilgileri . . . . . . . . . . . . . . . . . . . . . 80

English

Installation

Package Contents

- 24-Port 10/100Mbps Switch - Quick Installation Guide - Power cord

Physical Features

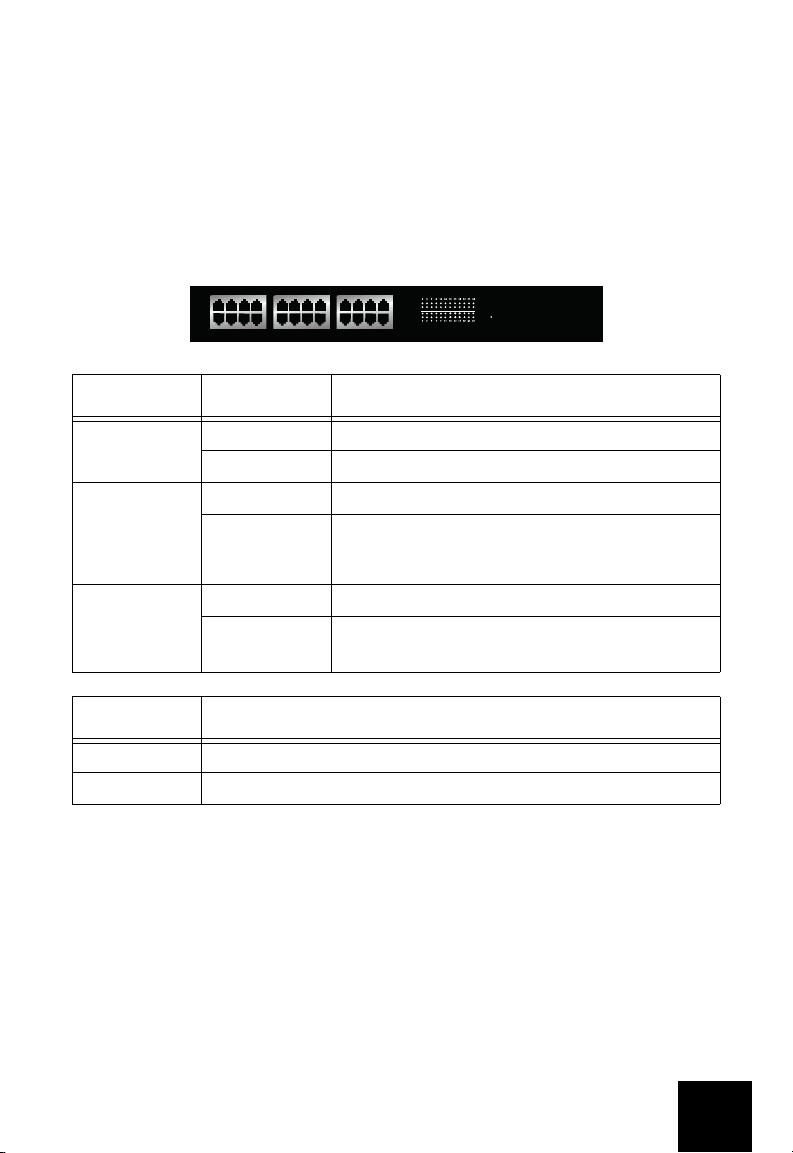

The switch has the following LEDs and ports:

101112

LEDS Color - Action Function

Power Solid Green Receiving power

Off Not receiving power

Speed 1-24

(Each LED corresponds with a LAN port on the front.)

Link/Act 1-24

(Each LED corresponds with a LAN port on the front.)

Solid Green 100 Mbps LAN link connection

Off 10 Mbps LAN link connection

Solid Green 10/100 Mbps LAN link connection

Blinking Green Sending and receiving data at the corresponding LAN port

131415

181920

17567

222324

USRobotics

Speed Link/Act

24 Port 10/100 Ethernet Switch

Power

Ports Function

LAN Ports 1 through 24

100-240 VAC For the power cord of the 24-Port 10/100Mbps Switch

Used to connect Ethernet devices to the 24-Port 10/100Mbps Switch

Before You Begin

Note: For more information, you can also refer to the Support section of the USRobotics Web site:

www.usr.com/support

Note: Your model number is 7924C. It is important that you have your serial number written down

before you install the 24-Port 10/100Mbps Switch. You can find your serial number on the bottom label of the switch and on the side of the package. If you ever need to call our Technical Support department, you will need this number to receive assistance.

Step 1. Connect the power cord to the 100-240VAC port on the switch, then plug the power cord into a standard power outlet.

100-240VAC

Step 2. Connect your 24-Port 10/100Mbps Switch to your Ethernet-ready device.

181920

Congratulations!

The installation of your USRobotics 24-Port 10/100Mbps Switch is

complete. As connections are established with the 24-Port 10/100Mbps Switch, the corresponding LED lights will turn on. Repeat this step as needed for up to twenty-three additional devices.

USRobotics

24 Port 10/100 Ethernet Switch

Speed Link/Act

Power

181920

USRobotics

24 Port 10/100 Ethernet Switch

Speed Link/Act

Power

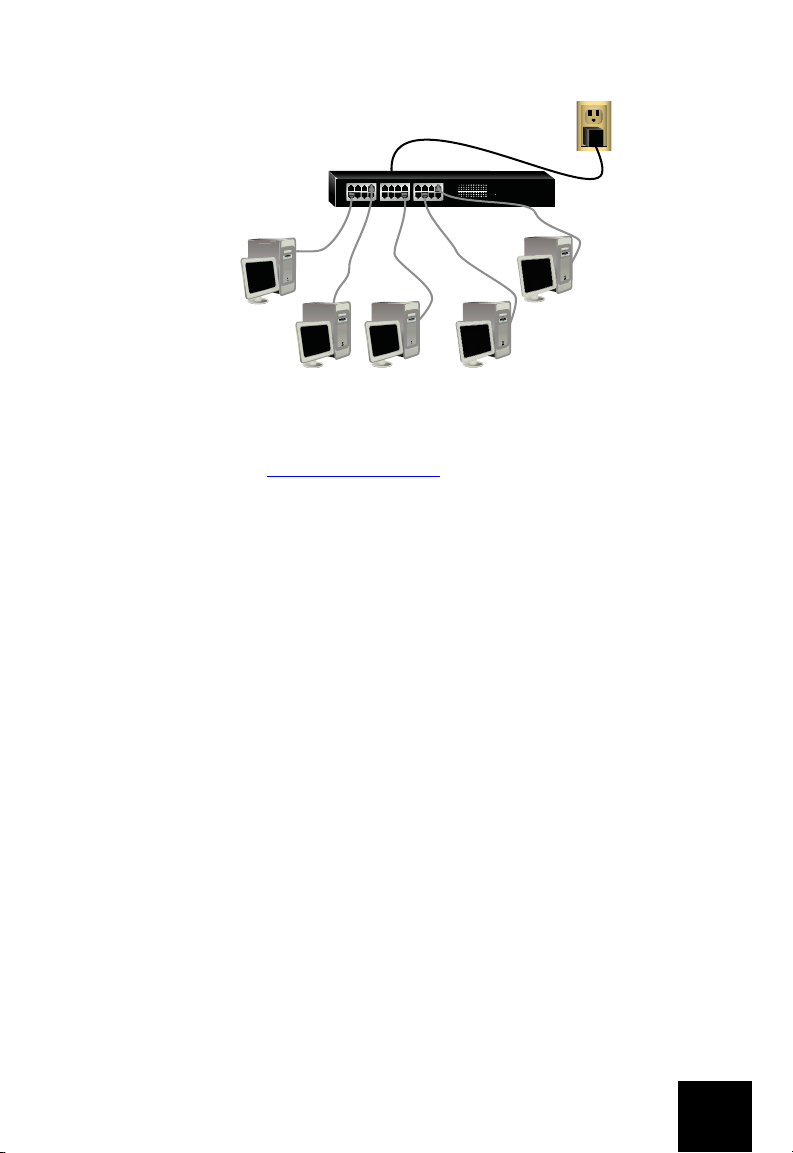

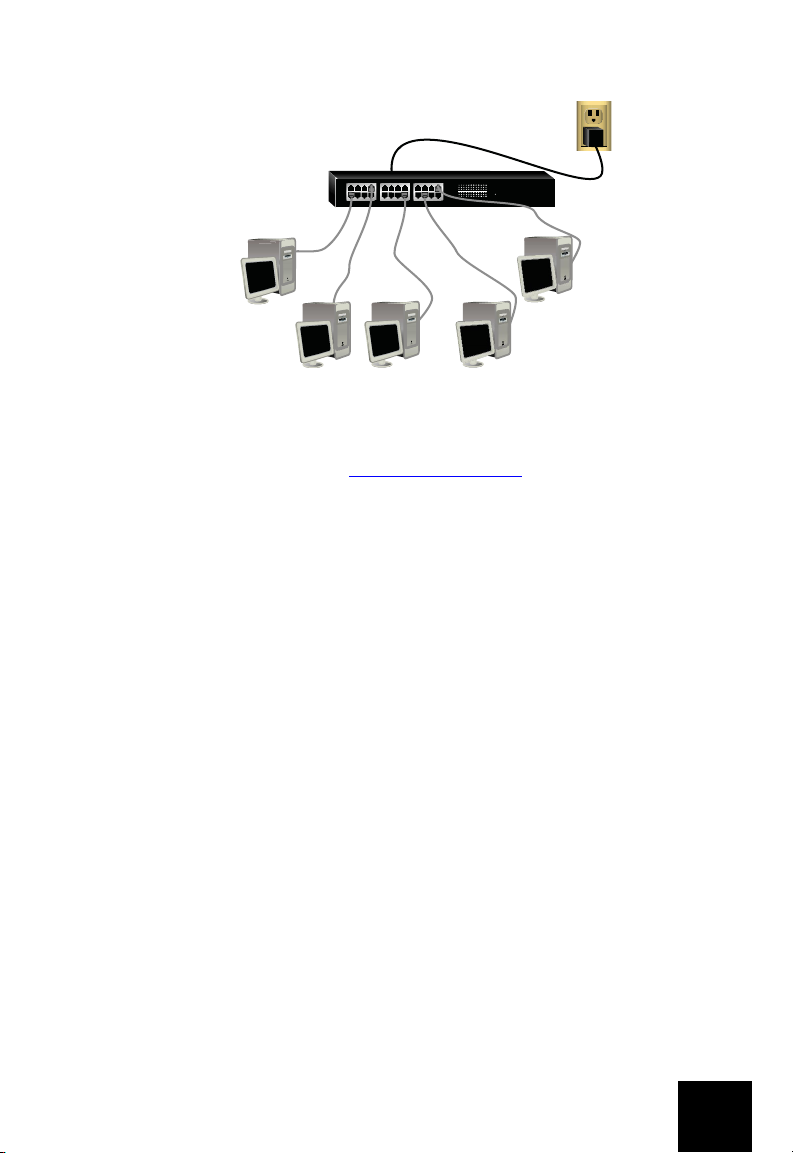

This is one of many possible configurations.

Note: For networking information, refer to the documentation for your operating system.

Troubleshooting

My 24-Port 10/100Mbps Switch is properly connected to my Ethernet-ready device but my connection speed is slow.

Possible Solution:

Verify that your network adapter and/or additional Ethernet-ready device supports 100 Mbps. You may be using a 10 Mbps device. To achieve 100 Mbps speeds, replace any 10 Mbps devices you are using with 100 Mbps devices.

Possible Solution:

Verify you are using a known and reliable RJ-45 Category 5 Ethernet cable. An old or unreliable RJ-45 Category 5 Ethernet cable could diminish your link quality. It may be necessary to replace your RJ-45 Category 5 Ethernet cable.

Possible Solution:

The length of the Ethernet cable between your 24-Port 10/100Mbps Switch and your workstation or computer should not exceed 328 feet.

Possible Solution:

Some power sources with strong electromagnetic fields may also be causing interference.

Support

1. Know your model and serial number. Your model number is 7924C. You can find your serial number on the side of the package

and on the bottom of the switch.

Model Number Serial Number

7924C

2. Go to the Support section of the USRobotics Web site at www.usr.com/support/ Many of the most common difficulties that users experience have been addressed in the FAQ and Troubleshooting Web pages for your router. The Support Web pages also contain information on the latest firmware and documentation updates.

3. Submit your technical support question using an online form, or contact the USRobotics Technical Support Department.

Country Webmail Voice

U.S. www.usr.com/emailsupport (888) 216-2850 Canada www.usr.com/emailsupport (888) 216-2850 Austria www.usr.com/emailsupport/de 07110 900 116 Belgium (Flemish) www.usr.com/emailsupport/bn 070 23 35 45 Belgium (French) www.usr.com/emailsupport/be 070 23 35 46 Czech Republic www.usr.com/emailsupport/cz Denmark www.usr.com/emailsupport/ea 38323011 Finland www.usr.com/emailsupport/ea 08 0091 3100 France www.usr.com/emailsupport/fr 0825 070 693 Germany www.usr.com/emailsupport/de 0180 567 1548 Hungary www.usr.com/emailsupport/hu 0180 567 1548 Ireland www.usr.com/emailsupport/uk 1890 252 130 Italy www.usr.com/emailsupport/it 026 943 0339 Luxembourg www.usr.com/emailsupport/be 342 080 8318 Middle East/Africa www.usr.com/emailsupport/me 870 844 4546 Netherlands www.usr.com/emailsupport/bn 0900 202 5857 Norway www.usr.com/emailsupport/ea 23 16 22 37 Poland www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Russia www.usr.com/emailsupport/ru 8 800 200 20 01 Spain www.usr.com/emailsupport/es 902 117964 Sweden www.usr.com/emailsupport/ea 08 5016 3205 Switzerland www.usr.com/emailsupport/de 0848 840 200 Turkey www.usr.com/emailsupport/tk UAE www.usr.com/emailsupport/me 0800 877 63 UK www.usr.com/emailsupport/uk 0870 844 4546

For current support contact information, go to the following web site: www.usr.com

Regulatory and Warranty Information

Regulatory Approvals

Manufacturer's Declaration of Conformity

U.S. Robotics Corporation 935 National Parkway Schaumburg, IL 60173 U.S.A. declares that this product conforms to the FCC's specifications: Part 15, Class A

Operation of this device is subject to the following conditions:

1) this device may not cause harmful electromagnetic interference, and

2) this device must accept any interference received including interference that may cause undesired operations.

This equipment complies with FCC Part 15 for Home and Office use. Caution to the User: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

Radio and Television Interference:

This equipment generates, uses and can radiate radio frequency energy. If this equipment is not installed and used in accordance with the manufacturer's instructions, it may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interferenc e to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the fol lowing measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment to an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

UL Listing/CUL Listing:

This information technology equipment is UL Listed and C-UL Listed for both the US and Canadian markets respectively for the uses described in the Use r Guide.

For Canadian Users

Industry Canada (IC)

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the interference-causing equipment standard entitled Digital Apparatus, ICES-003 of Industry Canada. Users should ensure for their own protection that the electrical ground connections of the power utility, telephone lines, and internal metallic water pipe system, if present, are connected together. This precaution may be particularly important in rural areas. Caution: Users should not attempt to make electrical ground connections by themselves, but should contact the appropriate inspection authority or an electrician, as appropriate.

CE Compliance

We, U.S. Robotics Corporation of 935 National Parkway, Schaumburg, Illinois, 60173-5157 USA, declare under our sole responsibility that the product, USRobotics 24-Port 10/100Mbps Switch, Model 7924C, to which this declaration relates, is in conformity with the following standards and/or other normative documents. EN60950 EN55022 EN55024 EN61000-3-2 EN61000-3-3 We hereby declare that the above name d product is in conformity with the essential requirements and other relevant provisions of Directive 1999/5/EC. The conformity assessment procedure referred to in Article 10(3) and detailed in Annex II of Directive 1999/5/EC has been followed.

U.S. Robotics Corporation Two (2) Year Limited Warranty

1.0 GENERAL TERMS:

1.1 This Limited Warranty is extended only to the original end-user purchaser (CUSTOMER) and is not transferable.

1.2 No agent, reseller, or business partner of U.S. Robotics Corporation (U.S. ROBOTICS) is authorised to modify the terms of this

Limited Warranty on behalf of U.S. ROBOTICS.

1.3 This Limited Warranty expressly excludes any product that has not been purchased as new from U.S. ROBOTICS or its

authorised reseller.

1.4 This Limited Warranty is only applicable in the country or territory where the product is intended for use

(As indicated by the Product Model Number and any local telecommunication approval stickers affixed to the product).

1.5 U.S. ROBOTICS warrants to the CUSTOMER that this product will be free from defects in workmanship and materials, under

normal use and service, for TWO (2) YEARS from the date of purchase from U.S. ROBOTICS or its authorised reseller.

1.6

U.S. ROBOTICS sole obligation under this warranty shall be, at U.S. ROBOTICS sole discretion, to repair the defecti ve product or part with new or reconditioned parts; or to exchange the defective product or part with a new or reconditioned product or part that is the same or similar; or if neither of the t wo foregoing options is reasonably available, U.S. ROBOTICS may, at its sole discretion, provide a refund to the CUSTOMER not to exceed the latest published U.S. ROBOTICS recommended retail purchase price of the product, less any applicable service fees. All products or parts that are exchanged for replacement will become the property of U.S. ROBOTICS

1.7 U.S. ROBOTICS warrants any replacement product or part for NINETY (90) DAYS from the date the product or part is shipped to Customer.

1.8 U.S. ROBOTICS makes no warranty or representation that this product will meet CUSTOMER requirements or work in combination with any hardware or software products provided by third parties.1.9 U.S. ROBOTICS makes no warranty or representation that the operation of the software products provided with this product will be uninterrupted or error free, or that all defects in software products will be corrected.

1.10 U.S. ROBOTICS shall not be responsible for any software or other CUSTOME R data or information contained in or stored on this product.

2.0 CUSTOMER OBLIGATIONS:

2.1 CUSTOMER assumes full responsibility that this product meets CUSTOMER specifications and requirements.

2.2 CUSTOMER is specifically advised to make a backup copy of all software provided with this product.

2.3 CUSTOMER assumes full responsibility to properly install and configure this product and to ensure proper installation, configuration, operation and compatibility with the operating environment in which this product is to function.

2.4 CUSTOMER must furni sh U.S. ROBOTICS a dated Proof of Purchase (copy of original purchase receipt from U.S. ROBOTICS or its authorised reseller) for any warranty claims to be authorised.

3.0 OBTAINING WARRANTY SERVICE:

3.1 CUSTOMER must contact U.S. ROBOTICS Technical Support or an authorised U.S. ROBOTICS Service Centre within the applicable warranty period to obtain warranty service authorisation.

3.2 Customer must provide Product Model Number, Product Serial Number and dated Proof of Purchase (copy of original purchase receipt from U.S. ROBOTICS or its authorised reseller) to obtain warranty service authorisation.

3.3 For information on how to contact U.S. ROBOTICS Technical Support or an authorised U.S. ROBOTICS Service Centre, please see the U.S. ROBOTICS corporate Web site at: www.usr.com.

3.4 CUSTOMER should have the following information / items readily available when contacting U.S. ROBOTICS Technical Support:

4.0 WARRANTY REPLACEMENT:

4.1 a malfunction or failure attributable directly to faulty workmanship and/or materials; and the product is within the TWO (2) YEAR warranty term; and the CUSTOMER will include a copy of the dated Proof of Purchase (original purchase receipt from U.S. ROBOTICS or its authorised reseller) with the product or part with the returned product or part, then U.S. ROBOTICS will issue CUSTOMER a Return Material Authorisation (RMA) and instructions for the return of the product to the authorised U.S. ROBOTICS Drop Zone.

4.2 Any product or part returned to U.S. ROBOTICS without an RMA issued by U.S. ROBOTICS or its authorised U.S. ROBOTICS Service Centre will be returned.

4.3 CUSTOMER agrees to pay shipping charges to return the product or part to the authorised U.S. ROBOTICS Return Centre; to insure the product or assume the risk of loss or damage which may occur in transit; and to use a shipping container equivalent to the original packaging.

4.4 Responsibility for loss or damage does not transfer to U.S. ROBOTICS until the returned product or part is received as an authorised return at an authorised U.S. ROBOTICS Return Centre.

4.5 Authorised CUSTOMER returns will be unpacked, visually inspected, and matched to the Product Model Number and Product Serial Number for which the RMA was authorised. The enclosed Proof of Purchase will be inspected for date of purchase and place of purchase. U.S. ROBOTICS may deny warranty service if visual inspection of the returned product or part does not match the CUSTOMER supplied information for which the RMA was issued.

• Product Model Number

• Product Serial Number

• Dated Proof of Purchase

• CUSTOMER contact name & telephone number

• CUSTOMER Computer Operating System version

• U.S. ROBOTICS Installation CD-ROM

• U.S. ROBOTICS Installation Guide

In the event U.S. ROBOTICS Technical Support or its authorised U.S. ROBOTICS Service Centre determines the product or part has

4.6 Once a CUSTOMER return has been unpacked, visually inspected, and tested U.S. ROBOTICS will, at its sole discretion, repair or replace, using new or reconditioned product or parts, to whatever extent it deems necessary to restore the product or part to operating condition.

4.7 U.S. ROBOTICS will make reasonable effort to ship repaired or replaced product or part to CUSTOMER, at U.S. ROBOTICS expense, not later than TWENTY ONE (21) DAYS after U.S. ROBOTICS receives the authorised CUSTOMER return at an authorised U.S. ROBOTICS Return Centre.

4.8 U.S. ROBOTICS shall not be liable for any damages caused by delay in delivering or furnishing repaired or replaced product or part.

5.0 LIMITATIONS:

5.1

THIRD-PARTY SOFTWARE: This U.S. ROBOTICS product may include or be bundled with third-party software, the use of which is governed by separate end-user license agreements provided by third-party software vendors. This U.S. ROBOTICS Limited Warranty does not apply to such third-party sof tware. For the applicable warranty refer to the end-user license agreement governing the use of such software.

5.2

DAMAGE DUE TO MISUSE, NEGLECT, NON-COMPLIANCE, IMPROPER INSTALLATION, AND/OR ENVIRONMENTAL FACTORS: To the extent permitted by applicable law, this U.S. ROBOTICS Limited Warranty does not apply to normal wear and tear; damage or loss of data due to interoperability with current and/or future versions of operating system or other current and/or future software and hardware; alterations (by persons other than U.S. ROBOTICS or authorised U.S. ROBOTICS Service Centres); damage caused by operator error or non-compliance with instructions as set out in the user documentation or other accompanying documentation; damage caused by acts of nature such as lightning, storms, floods, fires, and earthquakes, etc. Products evidencing the pro duct serial number has been tampered with or removed; misuse, neglect, and improper handling; damage caused by undue physical, temperature, or electrical stress; counterfeit products; damage or l oss of data caused by a computer virus, worm, Trojan horse, or memory content corruption; failures of the product which result from accident, abuse, misuse (including but not limited to improper installation, connection to i ncorrect voltages, and power points); failures caused by products not supplied by U.S. ROBOTICS; damage cause by moisture, corrosive environments, high voltage surges, shipping, abnormal working condit ions; or the use of the product outside the borders of the country or territory intended for use (As indicated by the Product Model Number and any local telecommunication approval stickers affixed to the product).

5.3

TO THE FULL EXTENT ALLOWED BY LAW, THE FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN LIEU OF ALL OTHER WARRANTIES, TERMS, OR CONDITIONS, EXPRESS OR IMPLIED, EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR OTHERWISE, INCLUDING WARRANTIES, TERMS, OR CONDITIONS OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, SATISFACTORY QUALITY, CORRESPONDENCE WITH DESCRIPTION, A ND NON-INFRINGEME NT, ALL OF WHICH ARE EXPRE SSLY DISCLAIMED. U.S. ROBOTICS NEITHER ASSUMES NOR AUTHORISES ANY OTHER PERSON TO ASSUME FOR IT ANY OTHER LIABILITY IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE, WARRANTY, OR USE OF ITS PRODUCTS.

5.4

LIMITATION OF LIABILITY. TO THE FULL EXTENT ALLOWED BY LAW, U.S. ROBOTICS ALSO EXCLUDES FO R ITSELF AND ITS SUPPLIE RS ANY LIABILITY, WHETHER B ASED IN CONTRACT OR TORT (INCLUDI NG NEGLIGENCE), FOR I NCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY KI ND, OR FOR LOSS OF REVENUE OR PROFITS, LOSS OF BUSINE SS, LOSS OF INFORMATION OR DATA, OR OTHER FIN ANCIAL LOSS ARISING OUT OF OR IN CON NECTION WITH THE SALE, INSTALLATION, MAINTENANCE, USE, PERFORMANCE, FAILURE, OR INTERRUPTION OF ITS PRODUCTS, EVEN IF U.S. ROBOTICS OR ITS AUTHORISED RESELLER HA S BEEN ADVISED OF THE POSSIBI LITY OF SUCH DAMAGES, AND LIMITS ITS LIABILITY TO REPAIR, REPLACEM ENT, OR REFU ND OF THE PURCHASE PRICE PAID, AT U.S. ROBOTICS OPTION. THIS DIS CLAIMER OF LIABILI TY FOR DAMAGES WILL NOT BE AFFECTED IF ANY RE MEDY PROVIDED HEREI N SHALL FAIL OF ITS ESSENTIAL PURPOSE

6.0 DISCLAIMER:

Some countries, states, territories or provinces do not allow the exclusion or limitation of implied warranties or the limitation of incidental or consequential damages for certain products supplied to consumers, or the limitation of liability for personal injury, so the above limitations and exclusions may be limited in their application to CUSTOMER. When the implied warranties are not allowed by law to be excluded in their entirety, they will be limited to the TWO (2) YEAR duration of this written warranty. This warranty gives CUSTOMER specific legal rights, which may vary depending on local law.

7.0 GOVERNING LAW:

This Limited Warranty shall be governed by the laws of the State of Illinois, U.S.A. excluding its conflicts of laws principles and excluding the United Nations Convention on Contracts for the International Sale of Goods. U.S. Robotics Corporation 935 National Parkway Schaumburg, IL, 60173 U.S.A.

Français

Installation

Contenu de la boîte

24-Port 10/100 Mbps Switch

Caractéristiques matérielles

Le commutateur comporte les voyants de statut et les ports suivants :

Voyants Couleur - Action Fonction

Power (Alimentation) Vert continu Sous tension

Eteint Hors tension

Speed (Vitesse de 1 à 24)

(Chaque voyant correspond à un port LAN situé à l'avant.)

Link/Act (de 1 à 24)

(Chaque voyant correspond à un port LAN situé à l'avant.)

Vert continu Connexion LAN 100 Mbits/s

Eteint Connexion LAN 10 Mbits/s

Vert continu Connexion LAN 10/100 Mbits/s

Vert clignotant Envoi et réception de données au port LAN correspondant

- Guide d'installation rapide - Cordon d'alimentation

101112

131415

181920

17567

222324

Speed Link/Act

Power

USRobotics

24 Port 10/100 Ethernet Switch

Ports Fonction

Ports LAN 1 à 24 Utilisé pour connecter des périphériques Ethernet au 24-Port 10/100 Mbps Switch

100-240VAC Destiné au cordon d'alimentation du 24-Port 10/100 Mbps Switch

Avant de commencer

Remarque : pour plus d'informations, consultez la section Support du site Web d'USRobotics,

àl'adresse: www.usr.com/support

Remarque : votre numéro de modèle est le 7924C. Remarque : nous vous recommandons fortement de noter votre numéro de série avant d'installer le 24-Port 10/100 Mbps Switch. Vous trouverez ce numéro sur l'étiquette située sous le commutateur et sur le côté de la boîte. Vous en aurez besoin si vous devez appeler notre service d'assistance technique.

Etape 1. Connectez le cordon d'alimentation au port 100-240 V CA du commutateur et dans une prise d'alimentation standard.

100-240VAC

Etape 2. Connectez le 24-Port 10/100 Mbps Switch à votre périphérique Ethernet.

181920

Félicitations !

L'installation de votre USRobotics 24-Port 10/100 Mbps Switch est terminée.

Lorsque les connexions au 24-Port 10/100 Mbps Switch sont établies, les voyants correspondants s'allument. Répétez cette étape pour les périphériques supplémentaires à connecter (jusqu'à vingt-trois autres au maximum).

USRobotics

24 Port 10/100 Ethernet Switch

Speed Link/Act

Power

181920

USRobotics

24 Port 10/100 Ethernet Switch

Speed Link/Act

Power

Une des nombreuses configurations possibles.

Remarque : pour obtenir plus d'informations sur la mise en réseau, reportez-vous à la documentation de votre système d'exploitation.

Enregistrez votre produit en ligne à l'adresse www.usr.com/productreg

Dépannage

Mon 24-Port 10/100 Mbps Switch est correctement connecté à mon périphérique Ethernet, mais la connexion est lente.

Solution possible :

Assurez-vous que votre carte réseau et/ou le périphérique Ethernet supplémentaire prenne en charge des vitesses de 100 Mbits/s. Vous utilisez peut-être un périphérique fonctionnant à des vitesses de 10 Mbits/s. Pour atteindre des vitesses de 100 Mbits/s, remplacez les périphériques de 10 Mbits/s que vous utilisez par des périphériques de 100 Mbits/s.

Solution possible :

Assurez-vous d'utiliser un câble Ethernet RJ-45 de catégorie 5, connu et fiable. Un vieux câble ou un câble RJ-45 de catégorie 5 non fiable pourrait réduire la qualité de la connexion. Il peut s'avérer nécessaire de remplacer votre câble Ethernet RJ-45 de catégorie 5.

Solution possible :

La longueur du câble Ethernet entre le 24-Port 10/100 Mbps Switch et votre poste de travail ou votre ordinateur ne doit pas dépasser 100 mètres.

Solution possible :

Il se peut que des sources d'alimentation avec de forts champs électromagnétiques causent des interférences.

Assistance

1. Vous devez connaître le numéro de modèle et de série de votre appareil.

Votre numéro de modèle est le 7924C. Vous trouverez le numéro de série sur le côté de la boîte et sous le commutateur.

Numéro de modèle Numéro de série

7924C

2. Accédez à la section Support du site Web d'US Robotics à l'adresse www.usr.com/support

Vous trouverez des réponses à la plupart des problèmes rencontrés par les utilisateurs dans les pages Web FAQ et Dépannage consacrées à votre produit. Les pages Web d'assistance contiennent également des informations sur les microcodes les plus récents et les mises à jour de documentation.

3. Posez votre question à l'assistance technique à l'aide du formulaire en ligne ou contactez le

service d'assistance technique USRobotics.

Pays Adresse Web Téléphone

U.S. www.usr.com/emailsupport (888) 216-2850 Canada www.usr.com/emailsupport (888) 216-2850 Autriche www.usr.com/emailsupport/de 07110 900 116 Belgique (Flamand) www.usr.com/emailsupport/bn 070 23 35 45 Belgique (Français) www.usr.com/emailsupport/be 070 23 35 46 République tchèque www.usr.com/emailsupport/cz Danemark www.usr.com/emailsupport/ea 38323011 Finlande www.usr.com/emailsupport/ea 08 0091 3100 France www.usr.com/emailsupport/fr 0825 070 693 Allemagne www.usr.com/emailsupport/de 0180 567 1548 Hongrie www.usr.com/emailsupport/hu 0180 567 1548 Irlande www.usr.com/emailsupport/uk 1890 252 130 Italie www.usr.com/emailsupport/it 026 943 0339 Luxembourg www.usr.com/emailsupport/be 342 080 8318 Moyen-Orient/Afrique www.usr.com/emailsupport/me 870 844 4546 Pays-Bas www.usr.com/emailsupport/bn 0900 202 5857 Norvège www.usr.com/emailsupport/ea 23 16 22 37 Pologne www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Russie www.usr.com/emailsupport/ru 8 800 200 200 1 Espagne www.usr.com/emailsupport/es 902 11 7964 Suède www.usr.com/emailsupport/ea 08 5016 3205 Suisse www.usr.com/emailsupport/de 0848 840 200 Turquie www.usr.com/emailsupport/tk EAU www.usr.com/emailsupport/me 0800 877 63 Royaume-Uni www.usr.com/emailsupport/uk 0870 844 4546

Pour obtenir les coordonnée s les plus récentes de l'assistance technique, visitez le site Web suivant :www.usr.com

Informations légales et sur la garantie

Approbations et homologations

Déclaration de conformité du fabricant

U.S. Robotics Corporation. 935 National Parkway Schaumburg, IL 60173 Etats-Unis déclare ce produit conforme aux spécifications de la FCC : Section 15, Classe A

Le fonctionnement de ce produit est soumis aux conditions suivantes :

1) ce produit ne risque pas de causer d'interférences électromagnétiques néfastes, et

2) ce produit doit accepter toutes les interférences reçues, y compris celles qui risquent d'entraîner un fonctionnement

indésirable.

Cet équipement est conforme à la Section 15 de la FCC concernant l'utilisation professionnelle et domestique. L'utilisateur est averti que toute modification non expressément approuvée par la partie responsable de la conformité risque d'annuler le droit dont il dispose d'utiliser l'équipement.

Interférences radiophoniques et télévisuelles :

Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions du fabricant, il risque de provoquer des interférences qui affecteront la réception radiophonique et télévisuelle. Il n'y a toutefois aucune garantie qu'il ne se produira pas d'interférences dans une installation particulière. Si cet équipement provoque des interférences avec la radio et la télévision (allumez et éteignez vos appareils pour vous en assurer), nous vous conseillons d'essayer de corriger les interférences de la façon suivante :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez la distance entre l'équipement et le récepteur.

• Branchez l'équipement à une prise de courant faisant partie d'un autre circuit que celui sur lequel est branché le récepteur.

• Consultez le fournisseur ou un technicien expérimenté en radio/télévision afin d'obtenir de l'assistance.

Homologation UL/C-UL :

Cet équipement informatique est homologué respectivement UL et C-UL pour les marchés des Etats-Unis et du Canada. Il est conçu pour les utilisations décrites dans ce guide de l'utilisateur.

Utilisation au Canada

Industrie Canada (IC)

Cet appareil numérique n'excède pas les limitations de Classe B établies pour les émissions de bruits radioélectriques en provenance des dispositifs numériques. Ces limitations sont exposées dans la norme sur l'équipement brouilleur intitulée Appareils numériques, ICES-003 d'Industrie Canada. Pour sa propre sécurité, l'utilisateur doit s'assurer que tous les fils de mise à la terre de l'alimentation électrique, des lignes téléphoniques et des canalisations d'eau métalliques, le cas échéant, sont raccordés ensemble. Cette précaution est particulièrement importante dans les régions rurales. Attention : les utilisateurs ne doivent pas essayer d'effectuer des connexions électriques eux-mêmes ; nous leur conseillons de consulter l'autorité d'inspection appropriée ou un électricien, selon le cas.

Conformité CE

Nous, U.S. Robotics Corporation, sis au 935 National Parkway, Schaumburg, Illinois, 60173-5157, Etats-Unis, déclarons (et assumons l'entière responsabilité de cette déclaration) que le produit, USRobotics 24-Port 10/100 Mbps Switch, modèle 7924C, auquel se rapporte la présente déclaration, est conforme aux normes ou autres documents normatifs suivants. EN60950 EN55022 EN55024 EN61000-3-2 EN61000-3-3 Nous déclarons que le produit nommé ci-dessus est conforme aux spécifications essentielles et autres dispositions de la Directive 1999/5/CE. Nous avons respecté la procédure d'établissement de conformité visée à l'article 10(3) et détaillée en annexe II de la Directive 1999/5/CE.

Garantie limitée de deux (2) ans d'U.S. Robotics Corporation

1.0 CONDITIONS GENERALES :

1.1 Cette garantie limitée ne s'applique qu'à l'acheteur d'origine (le CLIENT) et n'est pas transférable.

1.2 Aucun agent, revendeur ou partenaire commercial d'U.S. Robotics Corporation (U.S. ROBOTICS) n'est autorisé à modifier les conditions de cette garantie limitée au nom d'U.S. ROBOTICS.

1.3 Cette garantie limitée exclut expressément tout produit n'ayant pas été acheté neuf à U.S. ROBOTICS ou à l'un de ses revendeurs agréés.

1.4 Cette garantie limitée ne s'applique que dans le pays ou le territoire destiné à l'utilisation du produit (tel qu'indiqué par le numéro de modèle du produit ou par toute autre étiquette d'homologation locale apposée sur le produit).

1.5 U.S. ROBOTICS garantit au CLIENT que ce produit ne présente aucun défaut et vice de fabrication, dans des conditions normales d'utilisation et d'exploitation, pour une durée de DEUX (2) ANS à compter de la date d'achat auprès d'U.S. ROBOTICS ou d'un revendeur agréé.

1.6 Dans le cadre de cette garantie, la seule obligation sera, pour U.S. ROBOTICS, de réparer le produit ou la pièce défectueuse avec des pièces neuves ou remises à neuf, d'échanger le produit ou la pièce défectueuse avec des pièces neuves ou remises à neuf ou, si aucune des deux options précédentes n'est applicable, U.S. ROBOTICS peut, à sa seule discrétion, rembourser au CLIENT le prix acquitté, sans dépasser le dernier prix d'achat commercial recommandé par U.S. ROBOTICS pour le produit, moins toutes les charges de services applicables. Tous les produits ou composants remplacés deviendront la propriété d'U.S. ROBOTICS.

1.7 U.S. ROBOTICS garantit tout produit ou pièce de substitution pour une périod e de QUATRE-VINGT-DIX (90) JOURS à partir de la date d'expédition du produit ou de la pièce au client.

1.8

U.S. ROBOTICS ne garantit ni ne déclare que ce produit répondra aux exigences du CLIE NT ou fonctionnera en association avec

tout produit logiciel ou matériel fourni par des tiers.

1.9 U.S. ROBOTICS ne garantit ni ne déclare que le fonctionnement des logiciels fournis avec ce produit sera ininterrompu ou sans erreur, ou que tous les défauts de ces logiciels seront corrigés.

1.10 U.S. ROBOTICS ne saurait être responsable des données logicielles ou informations du CLIENT contenues ou stockées dans ce produit.

2.0 OBLIGATIONS DU CLIENT :

2.1 Il appartient au CLIENT de vérifier que ce produit répond à ses attentes et à ses exigences.

2.2

Nous conseillons au CLIENT de créer une copie de sauvegarde de tous les logiciels fournis avec ce produit.

2.3 Il appartient au CLIENT d'installer et de configurer correctement ce produit et de s'assurer que son installation, sa configuration et son fonctionnement sont adaptés et compatibles avec l'environnement d'exploitation du produit.

2.4 Pour que sa demande de garantie soit acceptée, le CLIENT devra, dans tous les cas, fournir à U.S. ROBOTICS une preuve d'achat datée (copie du ticket de caisse d'U.S. ROBOTICS ou d'un de ses revendeurs agréés).

3.0 POUR OBTENIR UN SERVICE DE GARANTIE :

3.1 Le CLIENT doit contacter un centre d'assistance U.S. ROBOTICS ou un service après-vente agréé U.S. ROBOTICS pendant la période de garantie applicable afin d'obtenir une autorisation de service de garantie.

3.2

Pour obtenir une autorisation de service de garantie, le client doit fournir le numéro de modèle du produit, le numéro de séri e du produit et une preuve d'achat datée (original du ticket de caisse d'U.S. ROBOTICS ou d'un de ses revendeurs agréés).

3.3

Pour savoir comment contacter le service d'assistance technique ou un service après-vente U.S. ROBOTICS, veuillez visiter le site Web de la société U.S. ROBOTICS à : www.usr.com.

3.4 Lorsqu'il contacte le service d'assistance technique U.S. ROBOTICS, le CLIENT doit avoir les informations suivantes à portée de main :

• Numéro de modèle du produit

• Numéro de série du produit

• Preuve d'achat datée

• Nom et numéro de téléphone du CLIENT

• Version du système d'exploitation de l'ordinateur du CLIENT

• CD-ROM d'installation U.S. ROBOTICS

• Guide d'installation U.S. RO BOTICS

4.0 REMPLACEMENT SOUS GARANTIE :

4.1

Dans l'éventualité où le service technique U.S. ROBOTICS ou un service après-vente agréé U.S. ROBOTICS constaterait que le produit ou la pièce présente un dysfonctionnement ou un problème directement imputable à un défaut matériel ou de maind'œuvre, si le produit est dans sa période de garantie de DEUX (2) ANS et si le CLIENT joint à la pièce ou au produit retourné la preuve d'achat datée (original du ticket de caisse d'U.S. ROBOTICS ou d'un de ses revendeurs agréés), U.S. ROBOTICS enverra au CLIENT une Autorisation de Retour de Matériel (RMA, Return Material Autorisation), ainsi que des instructions de retour du produit vers le dépôt U.S. ROBOTICS.

4.2 Tout produit ou pièce retourné à U.S. ROBOTICS sans RMA délivré par U.S. ROBOTICS ou par un service après-vente agréé U.S. ROBOTICS sera renvoyé.

4.3

Le CLIENT accepte de payer les frais d'expédition nécessaires au retour du produit ou de la pièce au centre de retour agréé U.S. ROBOTICS, d'assurer le produit ou assumer les ri sques de perte ou de dommage encourus lors de l'expédition e t d'utiliser un emballage d'expédi tion équivalent à l'emballage d' origine.

4.4 Le transfert de responsabilité pour tout dommage ou perte à U.S. ROBOTICS ne sera effectif que lorsque la pièce ou le produit retourné sera reçu et accepté par un centre de retour agréé U.S. ROBOTICS.

4.5 Les retours CLIENTS autorisés seront déballés, insp ectés et comparés au numéro de modèle du produit et au numéro de série du produit autorisés par la RM A. La date et le lieu d'achat seront vérifiés sur la preuv e d'achat. U.S. ROBOTICS se réserve le droit de refuser tout service de ga rantie si l'inspection du comp osant ou du produit retourné ne correspond pas aux renseignements fournis par le CLIENT et pour lesquels la RMA a été accordée.

4.6 Une fois le retour du CLIENT déballé, inspecté et testé, U.S. ROBOTICS s'engage, à sa seule discrétion, à le réparer ou le remplacer, au moyen de pièces ou produits neufs ou remis à neuf, dans les limites que la société juge nécessaires pour redonner au produit ou à la pièce un niveau normal de fonctionnement.

4.7 U.S. ROBOTICS fera son possible pour expédier au CLIENT les pièces ou produits réparés ou remplacés, aux frais d'U.S. ROBOTICS, dans les VINGT ET U N (21) JOURS suivant la réception par U.S. ROBOTICS du retour CLIENT autorisé à un cen tre de retour agréé U.S. ROBOTICS.

4.8 U.S. ROBOTICS ne sera en aucun cas responsable des dommages provoqués par un retard de livraison des pièces ou des produits réparés ou remplacés.

5.0 LIMITATIONS :

5.1 LOGICIEL DE TIERS : il est possible que ce produit U.S. ROBOTICS comprenne un logiciel de tiers ou soit livré avec un tel logiciel, dont l'utilisation est régie par des accords de licence utilisateur séparés fournis par des revendeurs de logiciels de tiers. La présente garantie limitée d'U.S. ROBOTICS ne couvre pas de tels logiciels. Pour la garantie applicable, veuillez vous reporter à l'accord de licence utilisateur correspondant à ces logiciels.

5.2

DOMMAGES LIES A UN MAUVAIS USAGE, UNE NEGLIGENCE, UN NON-RESPECT, UNE MAUVAISE INSTALLATION ET / OU DES FACTEURS ENVIRONNEMENTAUX : dans les limites prévues par la loi en vigueur, la présente garantie limitée d'U.S. ROBOTICS ne s'applique pas aux conditions d'usure normales ; à la perte ou aux dommages de données liés à une interopérabilité avec des versions actuelles et / ou futures du système d'exploitation ou d'autres logiciels et matériels actuels et / ou futurs ; aux modifications (par des personnes n'appartenant pas à U.S. ROBOTICS ou à un service après-vente agréé U.S. ROBOTICS) ; aux dommages causés par une erreur d'opération ou par le non-respect des instructions décrites dans l a documentation de l'utilisateur ou dans toute documentation annexe ; aux dommages causés par des catastrophes naturelles telles que la foudre, les tempêtes, les inondations, les incendies ou les tremblements de terre ; aux produits dont le numéro de série a été volontairement falsifié ou effacé ; à une utilisation abusive, une négligence ou une mauvaise manipulation ; aux dommages causés par des accidents imprévi sibles de nature électrique, phy sique ou de température ; aux contrefaçons ; aux pertes et dommages de produits provoqués par un virus informatique, u n ver ou un cheval de Troie, ou une corruption dans le contenu de la mémoire ; aux échecs du produit liés à un accident, un abus ou une mauvaise utilisation (notamment, mais s'y limiter, une mauvaise installation ou une connexion à une tension ou à une prise inappropriée) ; aux échecs provoqués par des produits non fournis par U.S. ROBOTICS ; aux dommages liés aux environnements humides ou corrosifs, à une surtension, à l'expédition ou à des conditions d'utilisation inappropriées ; ou à l'utilisation du produit en dehors des frontières du pays ou du territoire destiné à son utilisation (tel qu'indiqué par le numéro de modèle du produit ou par toute étiquette d'homologation locale apposée sur le produit).

5.3

DANS LA MESUR E OU LA LOI LE PERMET, LES GARANTIE S ET LES RECOURS PRECEDEMMENT CITES SONT E XCLUSIFS ET REMPLACENT LES AUTRES GARANTIES, TERMES OU CONDITIONS, EXPLICITES OU IMPLICITES, DE FACTO OU DE JURE, STATUTAIRES OU AUTRES, NOTAMMENT LES GARANTIES, TERMES OU CONDITIONS DE COMMERCIALISATION, D'ADAPTATION A UN USAGE PARTICULIER, DE QUALITE SATISFAISANTE, DE CORRE SPONDANCE A LA DESCRIPTION FOURN IE ET DE NON-INFRACTION, QUI SONT TOUS EXPRESSEMENT REJETE S. U.S. ROBOTICS N'ASSUME NI N'AUTORISE AUCUNE PERSONNE A ASSUMER EN SON NOM TOUTE AUTRE RESPONSABI LITE EN RAPPORT AVEC LA VENTE, L'INSTALLATION, L'ENTRETIEN, L A GARANTIE OU L'UTILISATION DE SES PRODUITS.

5.4

LIMITATION DE RESPONSABILITE. DANS LA MESURE OU LA LOI LE PERMET, U.S. ROBOTICS REJETTE, AU NOM DE LA SOCIETE ET DE SES FOURNI SSEURS, TOUTE RESPONSABILITE, CONTRACTUELLE OU DE DROIT CIVIL (Y COMPRIS LA NEG LIGENCE), POUR LES DOMMAGES ACCESSOIRES, INDIRECTS, PARTICULIERS OU PUNITIFS DE QUELQUE NATURE QUE CE SOIT, AINSI QUE TOUTE RESPONSABI LITE DECOULANT DE TOUT MANQUE A GAGNER, PERTE D'ACTIVITE, PERTE D'I NFORMATIONS OU DE DONNEES OU AUTRE PERTE FINANCIERE RESULTANT DE OU LIEE A LA VENTE, L'INSTALLATION, L'ENTRETIEN, L'UTILISATION, LES PERFORMANCES, LA PANNE OU L'INTERRUPTION DE FONCTIONNEMENT DE SES PRODUITS, MEME SI U.S. ROBOTICS OU SES REVENDEURS AGREES ONT ETE INFORMES DE L'EVENTUALITE DE TELS DOMMAGES. U.S. ROBOTICS LIMITE SA RESPONSABILITE A LA REPARATION, AU REMPLACEMENT OU AU REMBOURSEMENT DU PRIX ACQUITTE, A SA DISCRETION. CETTE LIMITATION DE RESPONSABILITE LIEE AUX DOMMAGES RESTERA INCHANGEE MEME SI LES SOLUTIONS PROPOSEES DANS LA PRESENTE S'AVERENT INEFFICACES.

6.0 LIMITATION DE RESPONSABILITE :

Certains pays, états ou provinces n'autorisent pas l'exclusion ou la limitation des garanties implicites ou la limitation de responsabilité quant aux dommages accessoires ou indirects pour certains produits fournis aux clients, ou encore la limitation de responsabilité en cas de blessure, de sor te que les limitations et exclusions énoncées ci-dessus peuvent ne pas s' appliquer dans leur intégralité au CLIENT. Lorsque, conformément à la loi, les garanties implicites ne peuvent pas être exclues dans leur intégralité, leur validité sera limitée à une durée équivalente à celle de la présente garantie limitée, soit DEUX (2) ANS. Cette garantie confère au CLIENT des droits légaux spécifiques qui peuvent varier en fonction de la loi locale.

7.0 LOI APPLICABLE :

La présente garantie limitée est régie par la législation de l'Etat de l'Illinois, Etats-Unis, à l'exception de ses principes de conflits de droit et à l'exception de la Convention des Nations Unies sur les contrats de vente internationale de marchandises. U.S. Robotics Corporation 935 National Parkway Schaumburg, IL, 60173 Etats-Unis

Deutsch

Installation

Packungsinhalt

- 24-Port 10/100 Mbps Switch - Installationsanleitung - Netzkabel

Technische Merkmale

Am Switch befinden sich die folgenden LEDs und Anschlüsse:

101112

LEDs Farbe - Vorgang Funktion

Power Grün Stromzufuhr aktiv

Aus Keine Stromzufuhr

Speed 1-24

(Jede LED entspricht einem LAN-Anschluss an der Vorderseite des Geräts.)

Link/Act 1-24

(Jede LED entspricht einem LAN-Anschluss an der Vorderseite des Geräts.)

Grün 100 Mbps LAN-Verbindung

Aus 10 Mbps LA N-Verbindung

Grün 10/100 Mbps LAN-Verbindung

Grün - blinkend

181920

131415

222324

17567

Speed Link/Act

Power

USRobotics

24 Port 10/100 Ethernet Switch

Am entsprechenden LA N-Anschluss werden Daten gesendet und empfang en

Anschlüsse Funktion

LAN-Anschlüsse 1 bis 24

100 – 240 V (Wechselstrom)

Zum Verbinden von Ethernet-Geräten mit 24-Port 10/100 Mbps Switch

Für das Netzkabel des 24-Port 10/100 Mbps Switch

Zu Beginn

Hinweis: Weitere Informationen finden Sie im Support-Bereich der USRobotics-Website unter

www.usr.com/support

Hinweis: Ihre Modellnummer lautet 7924C. Es ist sehr wichtig, dass Sie sich Ihre Seriennummer

notieren, bevor Sie den 24-Port 10/100 Mbps Switch installieren. Sie finden Ihre Seriennummer auf dem Etikett an der Unterseite des Switch und auf der Packungsseite. Sie benötigen diese Nummer, wenn Sie sich an unsere Support-Abteilung wenden.

1. Schritt: Schließen Sie das eine Ende des Netzkabels in den Netzanschluss (100-240 V Wechselstrom) des Switch und stecken Sie das andere Ende in die Steckdose.

100-240VAC

2. Schritt: Schließen Sie Ihren 24-Port 10/100 Mbps Switch an Ihr Ethernetbereites Gerät an.

181920

Herzlichen Glückwunsch!

ist nun abgeschlossen. Wenn Verbindungen zum 24-Port 10/100 Mbps Switch hergestellt werden, leuchten die entsprechenden LED-Anzeigen auf. Wiederholen Sie diese Schritte nach Bedarf für bis zu 23 weitere Geräte.

USRobotics

24 Port 10/100 Ethernet Switch

Speed Link/Act

Power

Die Installation Ihres USRobotics 24-Port 10/100 Mbps Switch

181920

USRobotics

24 Port 10/100 Ethernet Switch

Speed Link/Act

Power

Dies ist nur eine von vielen möglichen Konfigurationen.

Hinweis: Netzwerkinformationen finden Sie in der Bedienungsanleitung Ihres Betriebssystems.

Sie können Ihr Produkt unter der folgenden Adresse online registrieren:

www.usr.com/productreg

Fehlerbehebung

Mein 24-Port 10/100 Mbps Switch ist vorschriftsmäßig an mein Ethernetbereites Gerät angeschlossen, aber die Verbindungsgeschwindigkeit ist sehr gering.

Lösungsvorschlag:

Überprüfen Sie, ob Ihr Netzwerkadapter und/oder zusätzliches Ethernet-bereites Gerät 100 Mbps unterstützt. Möglicherweise verwenden Sie ein 10 Mbps-Gerät. Um 100 Mbps zu erzielen, ersetzen Sie alle 10 Mbps-Geräte durch 100 Mbps-Geräte.

Lösungsvorschlag:

Überprüfen Sie, ob Sie ein vertrauenswürdiges, zuverlässiges RJ-45 Ethernet-Kabel der Kategorie 5 verwenden. Ein altes oder nicht zuverlässiges RJ-45-Ethernet-Kabel der Kategorie 5 kann die Verbindungsqualität beeinträchtigen. Möglicherweise muss Ihr RJ-45 Ethernet-Kabel der Kategorie 5 ersetzt werden.

Lösungsvorschlag:

Die Länge des Ethernet-Kabels zwischen Ihrem 24-Port 10/100 Mbps Switch und Ihrer Workstation oder Ihrem Computer sollte nicht mehr als 100 m betragen.

Lösungsvorschlag:

Stromquellen mit starken elektromagnetischen Feldern können Störungen verursachen.

Support

1. Die Modell- und Seriennummer.

Ihre Modellnummer lautet 7924C. Sie finden Ihre Seriennummer auf der Packungsseite und an der Unterseite des Switch.

Modellnummer Seriennummer

7924C

2. Rufen Sie den Support-Bereich auf der Website von USRobotics unter

auf. Viele der häufigsten Probleme, denen Benutzer begegnen können, werden in den FAQ (Häufig

gestellte Fragen) und auf den Webseiten zur Fehlerbehebung für Ihren Router angesprochen. Auf diesen Webseiten finden Sie außerdem Informationen zur neuesten Firmware sowie

Updates zu Dokumentationen.

3. Senden Sie Ihre Fragen technischer Natur bitte über das entsprechende Online-Formular

ein oder wenden Sie sich persönlich an die Mitarbeiter des Technischen Supports.

Land E-Mail Telefon

USA www.usr.com/emailsupport (888) 216-2850 Kanada www.usr.com/emailsupport (888) 216-2850 Österreich www.usr.com/emailsupport/de 07110 900116 Belgien (Niederländ.) www.usr.com/emailsupport/bn 070 23 35 45 Belgien (Franz.) www.usr.com/emailsupport/be 070 23 35 46 Tschechische Republik www.usr.com/emailsupport/cz Dänemark www.usr.com/emailsupport/ea 38323011 Finnland www.usr.com/emailsupport/ea 08 0091 3100 Frankreich www.usr.com/emailsupport/fr 0825 070 693 Deutschland www.usr.com/emailsupport/de 0180 567 1548 Ungarn www.usr.com/emailsupport/hu 0180 567 1548 Irland www.usr.com/emailsupport/uk 1890 252 130 Italien www.usr.com/emailsupport/it 026 943 0339 Luxemburg www.usr.com/emailsupport/be 342 080 8318 Naher Osten/Afrika www.usr.com/emailsupport/me 870 844 4546 Niederlande www.usr.com/emailsupport/bn 0900 20 25 857 Norwegen www.usr.com/emailsupport/ea 23 16 22 37 Polen www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Russland www.usr.com/emailsupport/ru 8 800 200 200 1 Spanien www.usr.com/emailsupport/es 902 11 7964 Schweden www.usr.com/emailsupport/ea 08 5016 3205 Schweiz www.usr.com/emailsupport/de 0848 840 200 Türkei www.usr.com/emailsupport/tk VAE www.usr.com/emailsupport/me 0800 877 63 Großbritannien www.usr.com/emailsupport/uk 0870 844 4546

www.usr.com/support/

Aktuelle Support-Adressen finden Sie stets auf der folgenden Website: www.usr.com

Hinweise zu Vorschriften und Garantie

Anerkennung durch Regulierungsbehörden

Erklärung des Herstellers zur Konformität

USA Robotics Corporation 935 National Parkway Schaumburg, IL 60173 USA erklärt, dass dieses Produkt die folgenden FCC-Spezifikationen erfüllt: Abschnitt 15, Klasse A

Die Bedienung dieses Ge rätes unterliegt den folgenden Bedingungen:

1) Dieses Gerät darf keine schädlichen elektromagnetischen Störungen verursachen.

2) Dieses Gerät muss alle Störungen vertragen, einschließlich Störungen, die unerwünschte Funktionen verursachen können.

Das Gerät ist mit Abschnitt 15 der FCC-Bestimmungen für den Gebrauch in Heim und Büro konform. Vorsicht: Veränderungen oder Modifikationen, die nicht ausdrücklich durch die für die Konformität zuständige Stelle genehmigt sind, könnten die Berechtigung des Benutzers zum Betreiben des Gerätes ungültig machen.

Störungen von Radio und Fernsehen

Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese abstrahlen. Wenn es nicht in Übereinstimmung mit den Anleitungen installiert und verwendet wird, kann es Störungen des Rundfunkempfangs verursachen. Bei keiner Installation können Störungen jedoch völlig ausgeschlossen werden Wenn dieses Gerät den Rundfunk- und Fernsehempfang stört, was durch Ein- und Ausschalten des Gerätes festgestellt wird, kann der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Platzieren Sie die Empfangsantenne an einer anderen Stelle bzw. richten Sie sie neu aus.

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

• Schließen Sie das Gerät und den Empfänger an unterschiedliche Stromkreise an.

• Wenden Sie sich an den Händler oder einen erfahrenen Rundfunk-/TV-Techniker.

UL-Registrierung/CUL-Registrierung

Dieses IT-Gerät ist für die in der Bedienungsanleitung beschriebenen Anwendungen sowohl für den US- als auch den kanadischen Markt UL- bzw. CUL-registriert.

Benutzer in Kanada

Dieses digitale Gerät überschreitet nicht die Grenzwerte der Klasse B für Funkstöremissionen aus digitalen Geräten, die im Standard für störungsverursachende Ausrüstung mit dem Titel "Digital Apparatus, ICES-003 of Industry Cana da" festgelegt sind. Die Benutzer sollten zu ihrer eigenen Sicherheit gewährleisten, dass die elektrischen Erdanschlüsse des Stromversorgungsunternehmens, die Telefonleitungen und, wenn vorhanden, das interne Wasserleitungssystem miteinander verbunden sind. Diese Vorsichtsmaßnahme kann besonders in ländlichen Gebieten wichtig sein. Vors icht: Benutzer sollten nicht versuchen, elektrische Erdverbindungen selbst herzustellen, sondern eine entsprechende Inspektionsbehörde oder einen Elektriker damit beauftragen.

CE-Konformität

Wir, die U.S. Robotics Corporation, 935 National Parkway, Schaumburg, Illinois, 60173-5157, USA, bestätigen auf eigene Verantwortung, dass das Produkt USRobotics 24-Port 10/100 Mbps Switch, Modell 7924C, auf das sich diese Erklär ung bezieht, folgende Standards und/oder anderen Vorschriften erfüllt: EN60950 EN55022 EN55024 EN61000-3-2 EN61000-3-3 Wir erklären hiermit, dass das oben erwähnte Produkt alle wesentlichen Anforderungen und sonstigen relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt. Das in Artikel 10(3) genannte und in Anhang II der Richtlinie 1999/5/EG beschriebene Verfahren zur Bewertung der Konformität ist befolgt worden.

Begrenzte Garantie der U.S. Robotics Corporation für zwei (2) Jahre

1.0 ALLGEMEINE BEDINGUNGEN:

1.1 Diese begrenzte Garantie gilt nur für den ursprünglichen Käufer und Endbenutzer (den KUNDE N) und ist nicht übertragbar.

1.2 Kein Vertreter, Händler oder Geschäftspartner der U.S. Robotics Corporation (U.S. ROBOTICS) ist dazu berechtigt die Bedingungen dieser begrenzten Garantie im Namen von U.S. ROBOTICS zu modifizieren.

1.3 Jegliche Produkte, die nicht fabrikneu von U.S. ROBOTICS oder seinem Vertragshändler erworben wurden, sind ausdrücklich von dieser begrenzten Garantie ausgeschlossen.

1.4 Diese begrenzte Garantie ist nur in dem Land oder Gebiet gültig, in dem das Produkt zur Benutzung vorgesehen ist (wie durch die Modellnummer des Produktes und an das Produkt angebrachte Aufkleber für örtliche Telekommunikationssysteme angezeigt).

1.5 U.S. ROBOTICS garantiert dem KUNDEN, dass dieses Produkt bei normaler Verwendung für ZWEI (2) JAHRE ab dem Datum des Kaufs bei U.S. ROBOTICS oder einem autorisierten Händler keine Verarbeitungs- und Materialmängel aufweist.

1.6

Die Verpflichtung von U.S. ROBOTICS unter dieser ausdrücklichen Garantie beschränkt sich nach alleinigem Ermessen von U.S. ROBOTICS darauf, das defekte Produkt oder Teil mit neuen oder überholten Ersatzteilen zu reparieren; oder das defekte Produkt oder Teil durch ein gleiches oder gleichwertiges, neues oder überholtes Produkt oder Teil zu ersetzen; oder U.S. ROBOTICS kann, falls keine der vorstehenden Möglichkeiten mit angemessenen Bemühungen durchführbar ist, dem KU NDEN nach alleinigem Ermessen den Kaufpreis erstatten, dessen Höhe die aktuelle Preisempfehlung von U.S. ROBOTICS für das Produkt unter Abzug anwendbarer Gebühren nicht überschreitet. Alle ersetzten Produkte oder Teile gehen in den Besitz von U.S. ROBOTICS über.

1.7 U.S. ROBOTICS gewährt für jedes ersetzte Produkt oder Teil eine Garantie von NEUNZ IG (90) TAGEN ab dem Versanddatum des Produktes oder Teils an den KUNDEN.

1.8

U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass dieses Produkt die Anforderungen des KUNDEN erfüllt oder in Kombination mit jeglichen Hardware- oder Softwareprodukten von Drittanbietern funktioniert.

1.9 U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass der Betrieb des mit diesem Produkt gelieferten Softwareproduktes ununterbrochen oder störungsfrei abläuft oder dass jegl iche Defekte von Softwareprodukt en behoben werden.

1.10 U.S. ROBOTICS übernimmt keine Verantwortung für jegliche Software oder andere Daten oder Informationen des KUNDEN, die in diesem Produkt enthalten oder darin gespeichert sind.

2.0 VERPFLICHTUNGEN DES KUNDEN:

2.1 Der KUNDE trägt die alleinige Verantwortung dafür, dass dieses Produkt die Spezifikationen und Anforderungen des KUNDEN erfüllt.

2.2 Dem KUNDEN wird insbesondere angeraten eine Sicherungskopie sämtlicher mit diesem Produkt gelieferter Software zu erstellen.

2.3 Der KUNDE trägt die alleinige Verantwortung für die korrekte Installation und Konfiguration dieses Produktes sowie für die vorschriftsmäßige Installation, Konfiguration, den Betrieb und die Kompatibilität mit dem Betriebssystem, unter dem das Produkt betrieben werden soll.

2.4

Der KUNDE muss U.S. ROBOTICS einen datierten Kaufbeleg (eine Kopie der Original-Kaufquittung von U.S. ROBOTICS oder

einem seiner Vertragshändler) vorlegen, um einen Garantieanspruch geltend zu machen.

3.0 WAS IM GARANTIEFALL ZU TUN IST:

3.1 Der KUNDE muss sich zur Wahrnehmung seines Garantieanspruchs innerhalb der gültigen Garantiezeit mit dem Technischen Support von U.S. ROBOTICS oder einem offiziellen Vertrags-Servicecenter von U.S. ROBOTICS in Verbindung setzen.

3.2 Der KUNDE muss die Modellnummer und die Seriennummer des Produktes sowie einen datierten Kaufbeleg (eine Kopie der Original-Kaufquittung von U.S. ROBOTICS oder seinem Vertragshändler) vorlegen, um einen Garantieanspruch geltend zu machen.

3.3

Informationen dazu, wie Sie Kontakt zum Technischen Support von U.S. ROBOTICS oder einem offiziellen Vertrags-

Servicecenter von U.S. ROBOTICS aufnehmen, finden Sie auf der Firmen-Website von U.S ROBOTICS unter: www.usr.com.

3.4 Der KUNDE sollte bei der Kontaktaufnahme mit dem Technischen Support von U.S. ROBOTICS die folgenden Informationen/ Artikel bereithalten:

• Modellnummer des Produktes

• Seriennummer des Produktes

• Datierter Kaufbeleg

• Name und Telefonnummer des KUNDEN

• Version des Betriebssystems des KUNDEN

• U.S. ROBOTICS Installations-CD-ROM

• U.S. ROBOTICS Installationsanleitung

4.0 ERSATZ IM RAHMEN DER GARANTIE:

4.1 Falls der Technische Support von U.S. ROBOTICS oder ein offizielles Vertrags-Servicecenter von U.S. ROBOTICS feststellt, dass die Fehlfunktion oder das Versagen eines Produktes oder Teils direkt auf Material- und/oder Verarbeitungsfehler zurückzuführen ist, und dieser Fehler innerhalb des Garantiezeitraums von ZWEI (2) JAHREN auftritt und der KUNDE dem Produkt oder Teil eine Kopie des datierten Kaufbelegs (der Original-Kaufquittung von U.S. ROBOTICS oder einem seiner Vertragshändler) beilegt, erhält der KUNDE von U.S. ROBOTICS eine Materialrückgabenummer (RMA) und Anweisungen zur Rückgabe des Produktes oder Teils an die offizielle Rücksendeadresse von U.S. ROBOTICS.

4.2 Jegliches Produkt oder Teil, das ohne RMA von U.S. ROBOTICS oder einem offiziellen Vertrags-Servicecenter von U.S. ROBOTICS an U.S ROBOTICS zurückgeschickt wird, geht an den Absender zurück.

4.3 Der KUNDE erklärt sich bereit die Portokosten für die Rücksendung des Produktes oder Teils an die offizielle Rücksendeadresse von U.S. ROBOTICS zu übernehmen; das Produkt zu versichern oder das Risiko von Verlust oder Beschädigung beim Transport einzugehen; und einen Transportbehälter zu verwenden, der der Originalverpackung entspricht.

+ 61 hidden pages

USRobotics 7924C User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

English

Installation

Troubleshooting

Support

Regulatory and Warranty Information

Français

Installation

Dépannage

Assistance

Informations légales et sur la garantie

Deutsch

Installation

Fehlerbehebung

Support

Hinweise zu Vorschriften und Garantie
