Unitec PREMIUM Original operating instructions [ml]

10 923

D 230 V Schlagschrauber „PREMIUM” t 230 V „PREMIUM” impact driver F Déboulonneuse 230 V „PREMIUM“ I Avvitatore a percussione „PREMIUM” da 230 V 

Wkrętarka udarowa 230 V„PREMIUM“

Originalbetriebsanleitung

Hergestellt für: Manufactured for: Fabriqué pour: Prodotto per: Wyprodukowany dla:

INTER-UNION Technohandel GmbH Klaus-von-Klitzing-Str. 2 76829 Landau · Germany www.inter-union.de

PAP

Originalbetriebsanleitung

Original operating instructions

Mode d’emploi original

Istruzioni d’uso originali

Oryginalna instrukcja obsługi

Datum: 10/2014

Version 2.0

D Originalbetriebsanleitung

Inhalts-

verzeichnis

1. Sicherheits hinweise ..................................................3

1.1. Allgemeine Sicherheits hinweise für

Elektro werk zeuge ................................................3

1.2. Sicherheits hinweise für Schlag schrauber ...........5

2. Liefer umfang ................................................................7

3. Erklärung verwendeter Symbole .............................7

4. Bedien elemente ..........................................................8

5. Gebrauch ......................................................................8

5.1. Bestimmungs gemäßer Gebrauch ........................8

5.2. Nicht be stim mungs ge mäßer Ge brauch ..............9

6. Bedienung ....................................................................9

6.1. Steckschlüssel einsetzen/abnehmen ..................9

6.2. Ein-/Ausschalten ...............................................10

6.3. Reifen wechseln ................................................11

7. Reinigung und Pflege ...............................................13

7.1 Auswechseln der Kohlebürsten .........................13

8. Umwelt schutz ............................................................14

9. Problem behebung .....................................................14

10. Technische Daten .....................................................15

10.1. Schall und Vibration ...........................................15

10.2. Hinweise für Schall- und Vibrationswerte .......15

10.3 Hinweis zur Lärmbelästigung ...........................15

11. Garantie erklärung ....................................................16

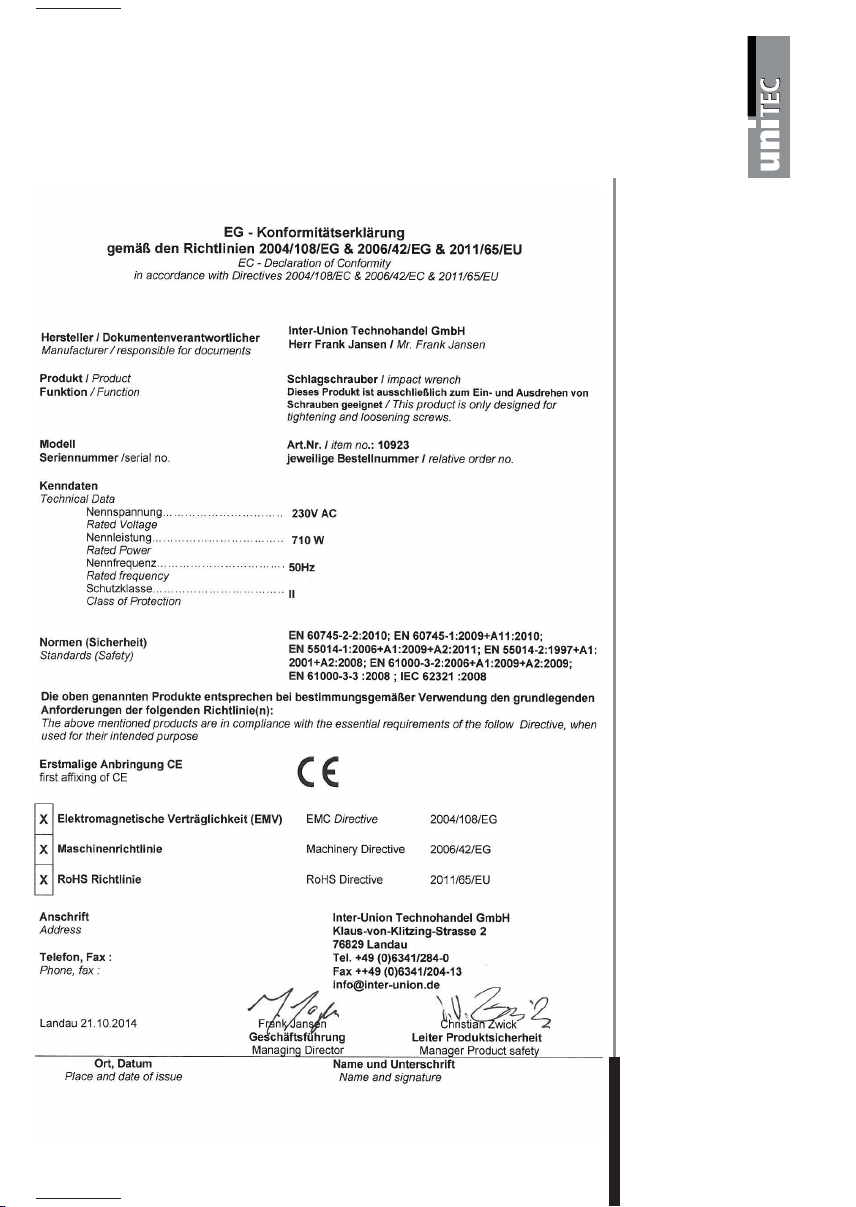

12. EG-Kon for mi täts er klärung ......................................17

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen!

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf und geben Sie sie ggf. an andere Benutzer oder nachfolgende Besitzer weiter.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise für Elektro werk zeuge

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung

oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des

Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das

Elektrowerkzeug verlieren.

a) Der Anschlussstecker des Elektrowerkzeuges muss in die

Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von

Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das

Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug

zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

Arbeits platzsicherheit

Elektrische Sicherheit

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden

Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung

nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko

eines elektrischen Schlages.

Sicherheit von

Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen

Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Mo ment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutz-

brille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske,

rutsch feste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern

Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor

Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung

oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden

können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann

Gefährdungen durch Staub verringern.

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das

dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.

Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen

Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zu behör teile wechseln oder das Elektrowerkzeug weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich-

weite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob

bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepﬂegte

Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal

und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Verwen dung und Behand lung des

Elektro-

werk zeuges

Service

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Schraube mit einer

spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Die Räder vor Gebrauch des Produkts stets blockieren oder verkeilen und die Feststellbremse anziehen.

• Beim Entfernen oder Anbringen der Radkappe äußerste Vorsicht walten lassen, um Personen- oder Sachschäden zu vermeiden.

1.2 Sicherheitshinweise für Schlag schrauber

• Beim Wechsel der Fahrzeugreifen zusätzliche Hebevorrichtungen und Sicherheitsstützvorrichtungen verwenden.

• Beim Gebrauch den Antrieb des Schlagschraubers nicht mit den Händen berühren.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zu sammen hang mit der Bauweise und Ausführung dieses Elektro werkzeugs auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

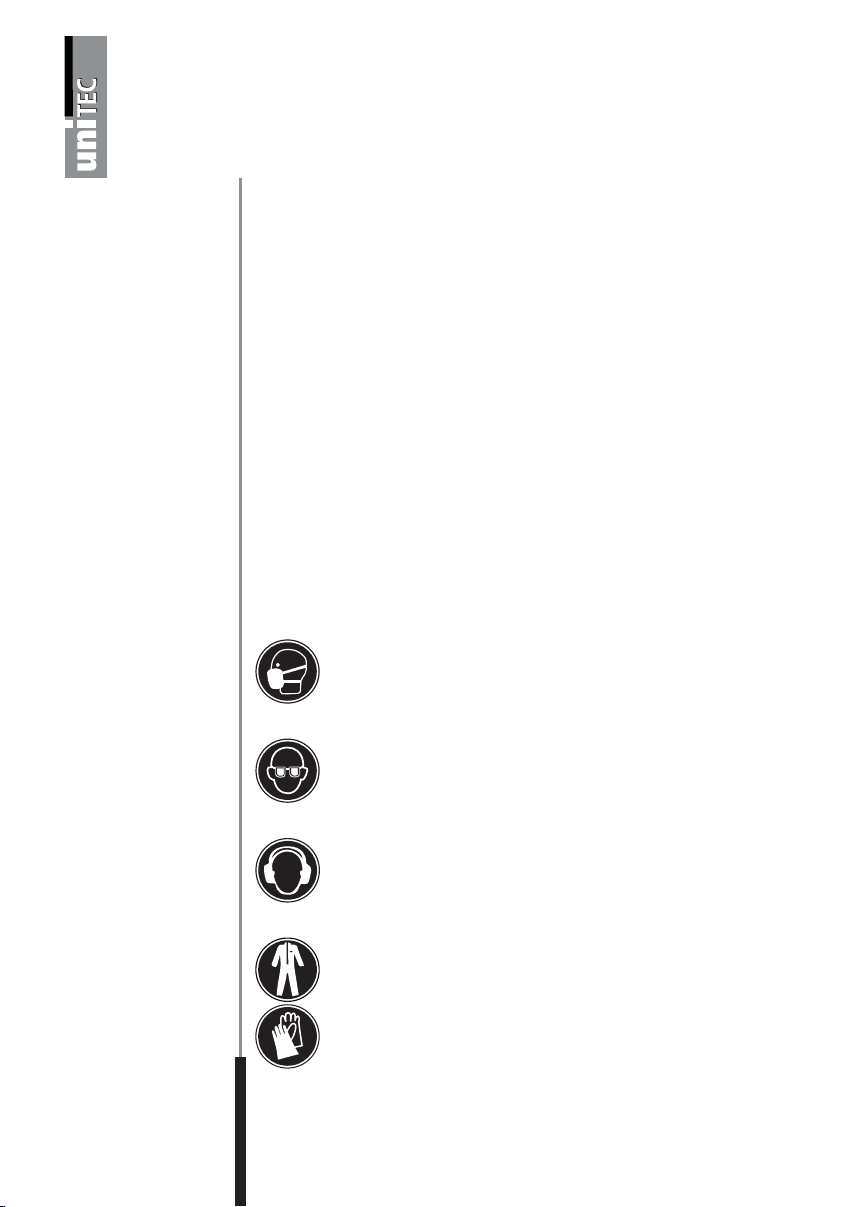

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen.

Tragen Sie stets eine Schutzbrille. Verletzungsgefahr für die Augen durch Splitter oder Stäube.

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann

Gehörverlust bewirken.

Tragen Sie Schutzkleidung. Wie zusätzliche Arbeitshemden, Overalls und Mützen.

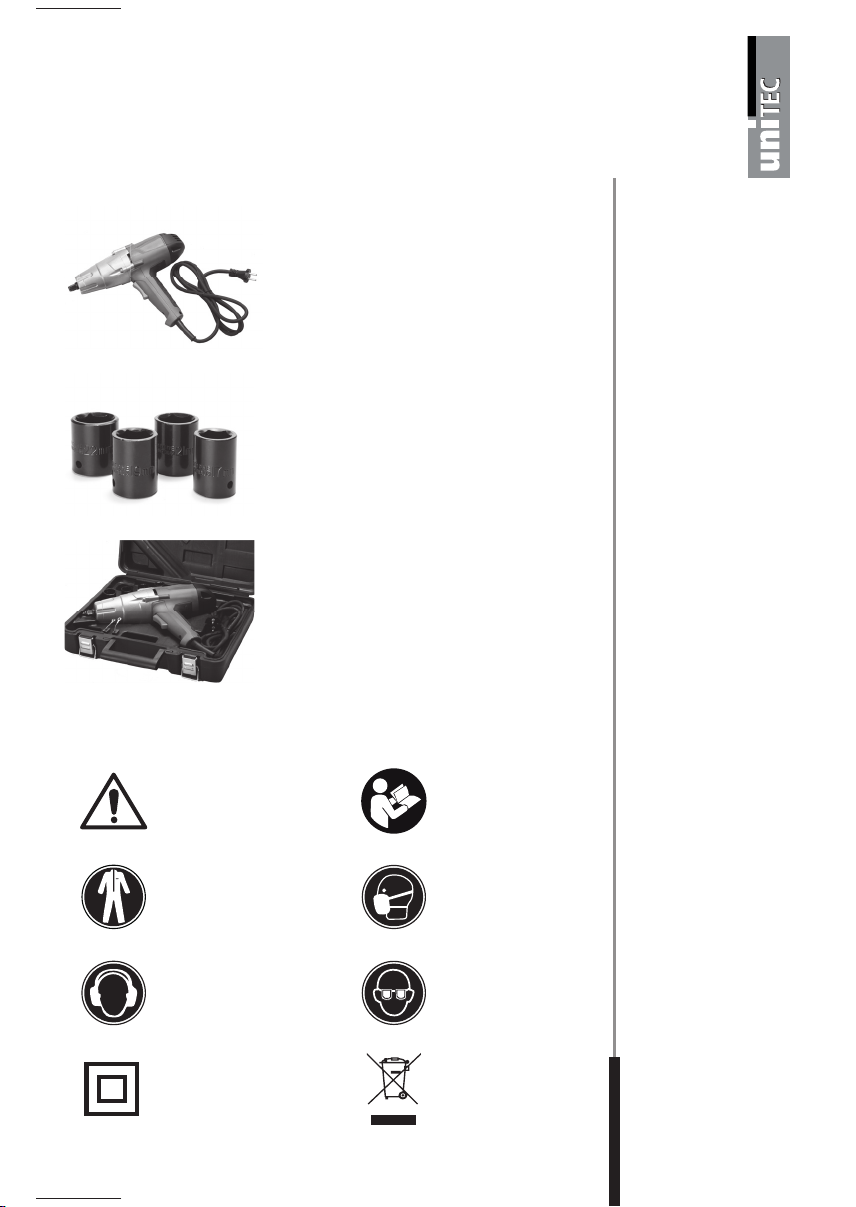

1 Schlagschrauber mit Netzkabel

4 Steckschlüsseleinsätze (17 mm, 19 mm, 21 mm, 22 mm)

1 Tragekoffer

2. Liefer umfang

Diese Symbole werden auf den folgenden Seiten verwendet:

Warnung Anmerkung

Schutzkleidung Staubmaske

Gehörschutz Sichtschutz

Schutzklasse II Umweltschutz

3. Erklärung verwendeter Symbole

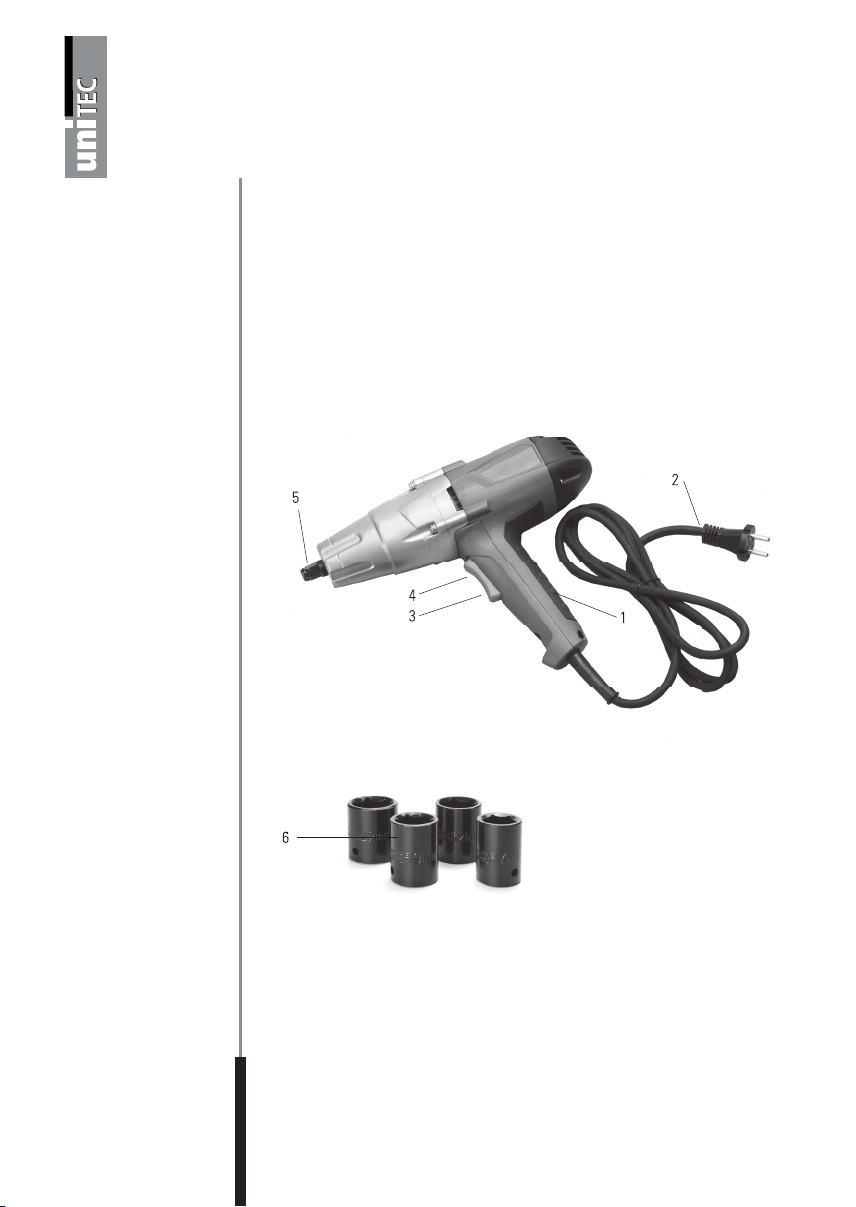

4. Bedienelemente

1. Handgriff

2. Netzkabel mit Netzstecker

3. Wippschalter Rechtslauf (F)

4. Wippschalter Linkslauf (R)

5. Steckschlüsselhalter

6. Steckschlüsseleinsätze (Zubehör)

7. Tragekoffer (nicht abgebildet)

5. Gebrauch

5.1 Bestimmungs-

gemäßer Gebrauch

22 mm 21 mm 19 mm 17 mm

Dieser Schlagschrauber ist geeignet, um Bolzen, Schrauben und Muttern ein- bzw. auszudrehen. Benutzen Sie ihn nicht für andere Zwecke. Nicht bestimmungsgemäße Benutzung des Werkzeugs kann Personen- oder Sachschäden verursachen.

Mit diesem Schlagschrauber dürfen ausschließlich Steckschlüssel mit Vierkanteinsätzen (12,7 mm, ½") verwendet werden.

Alle Anwendungen mit dem Gerät die nicht im Kapitel "Bestimmungsgemäße Verwendung" genannt sind, gelten als eine nicht bestimmungsgemäße Verwendung.

Das Gerät darf nicht zu folgenden Zwecken eingesetzt werden:

• Zum Mischen von Farben oder Baustoffen,

• Polieren, Schleifen, Schärfen, Gravieren mit entsprechenden Vorsätzen,

• Antrieb für weitere Geräte.

Es besteht Verletzungsgefahr.

Für alle daraus entstandenen Sachschäden sowie Personenschäden, die aufgrund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes. Bei Verwendung anderer bzw. nicht Original-Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung.

5.2 Nicht be stimmungsgemäßer Ge brauch

Warnung!

• Um das Risiko von Verletzungen zu verringern, trennen Sie das Werkzeug stets von der Netzversorgung, bevor Sie Zubehörteile einsetzen bzw. entfernen oder bevor Sie Einstellungen verändern.

• Benutzen Sie ausschließlich speziell für Schlagschrauber entworfene Steckschlüssel bzw. anderes Zubehör. Andere Steckschlüssel bzw. anderes Zubehör könnte/n splittern oder zerbrechen und dadurch Verletzungen verursachen.

Führen Sie vor der Benutzung des Werkzeugs eine visuelle Prüfung durch: Weisen z.B. die Steckschlüssel Sprünge auf und sitzen sie korrekt auf dem Steckschlüsselhalter? Hat sich der Steckschlüsselhalter verzogen? Sind Wippschalter, Netzkabel oder Netzstecker beschädigt?

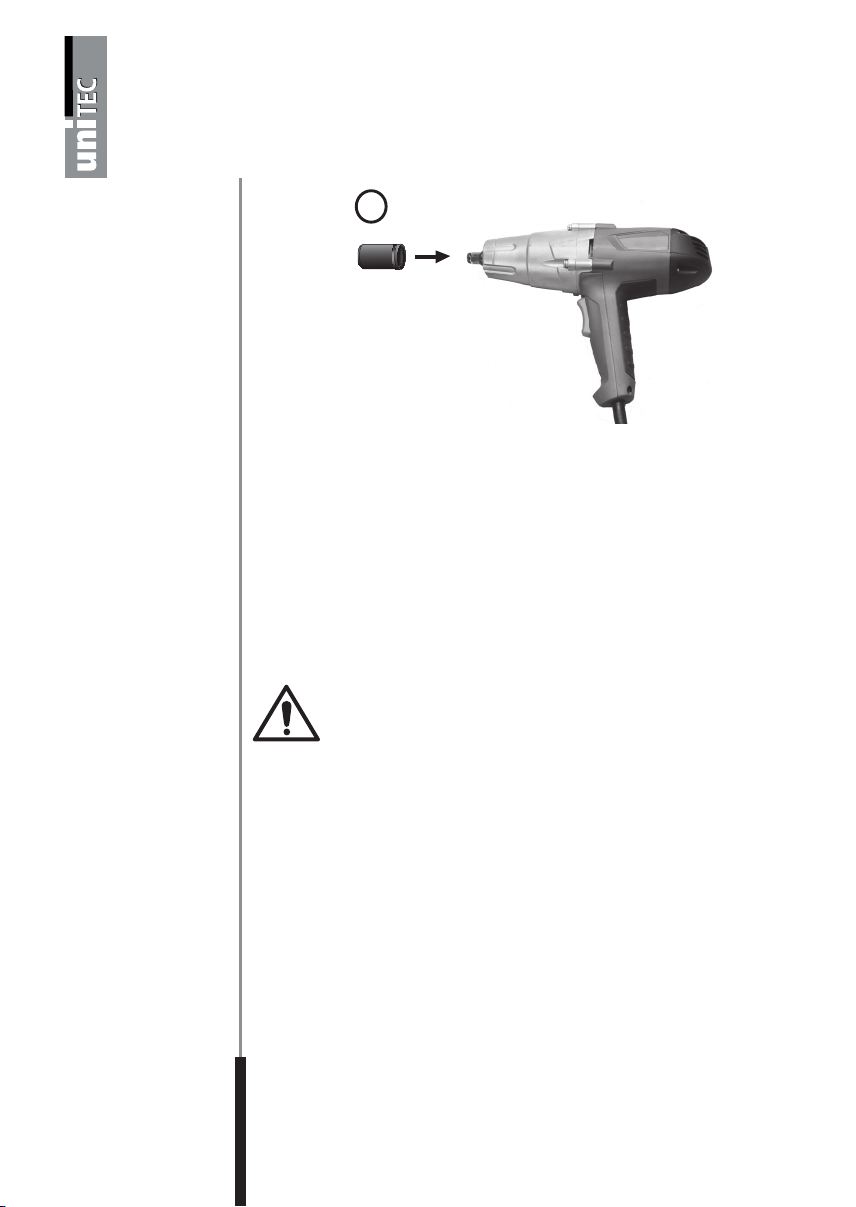

• Steckschlüssel (6) befestigen: Führen Sie den Steckschlüssel an den Steckschlüsselhalter (5) und drücken Sie ihn bis zum Einrasten in den Steckschlüsselhalter ein.

• Steckschlüssel (6) abnehmen: Halten Sie den Steckschlüssel fest und ziehen Sie ihn aus dem Steckschlüsselhalter (5).

6. Bedienung

6.1 Steckschlüssel einsetzen/ abnehmen

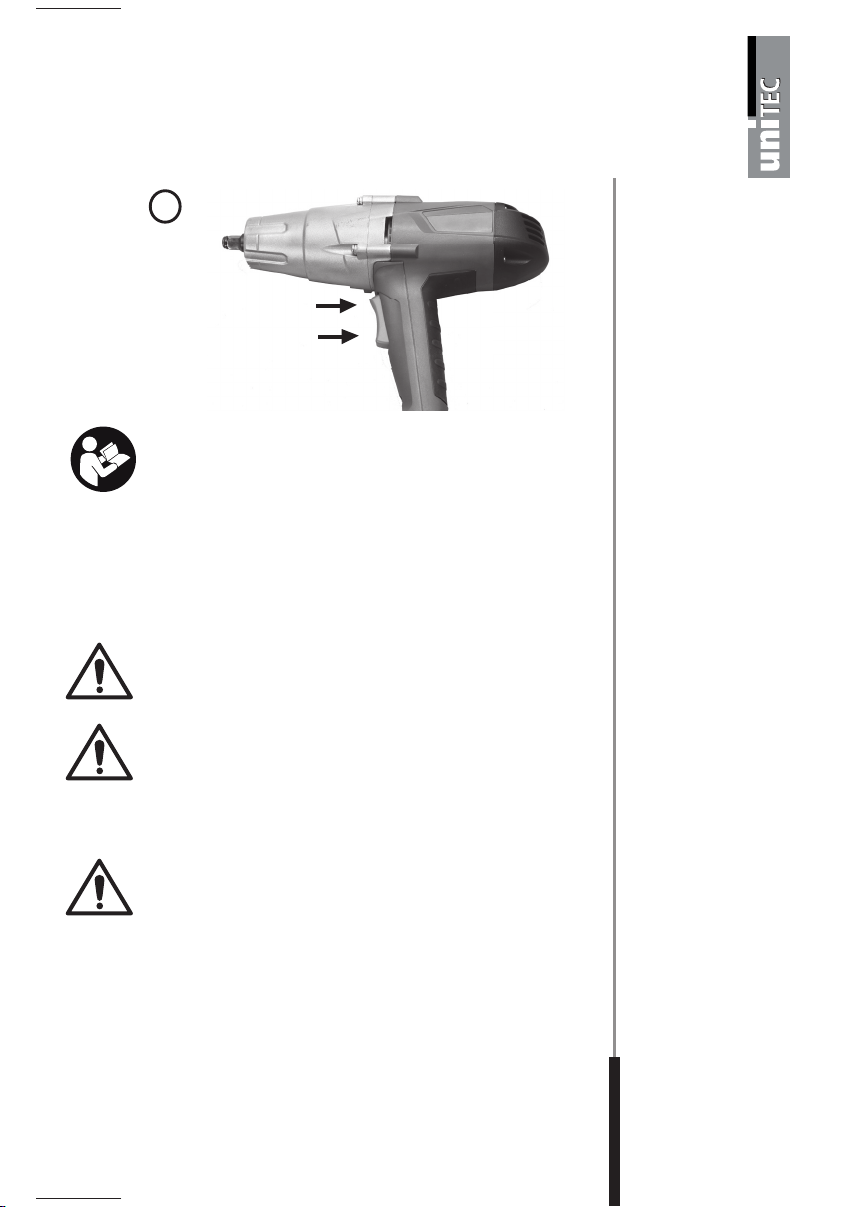

6.2 Ein-/Ausschalten

Dieser Schlagschrauber ist mit einem Wippschalter ausgestattet, mit dem von Rechtslauf auf Linkslauf umgeschaltet werden kann.

• Verbinden Sie den Netzstecker (2) mit einer geeigneten Netzsteckdose.

• Wählen Sie einen geeigneten Steckschlüssel aus. Achten Sie beim Einsetzen darauf, dass der Steckschlüssel fest und sicher auf dem Steckschlüsselhalter (5) sitzt.

• Setzen Sie das Werkzeug fest auf das zu bearbeitende Befestigungsmaterial (Bolzen bzw. Mutter) an.

• Für Rechtslauf-Rotation (im Uhrzeigersinn, zum Eindrehen von Befestigungsmaterial) drücken Sie den Wippschalter auf die RechtslaufPosition (F) (3). Prüfen Sie vor der Benutzung, ob die Rotationsrichtung korrekt ist.

Aus Sicherheitsgründen ist das Drehmoment beim Rechtslauf auf 100 Nm begrenzt. Bitte ziehen Sie die Radbolzen mit einem Drehmomentschlüssel und einem Drehmoment von ca. 120 Nm fest. Wir weisen Sie darauf hin, dass nach einer Fahrstrecke von ca. 50 km die Radbolzen nachgezogen werden müssen. Überprüfen Sie den festen Sitz der Radbolzen.

• Für Linkslauf-Rotation (entgegen Uhrzeigersinn, zum Lösen von Befestigungsmaterial) drücken Sie den Wippschalter auf die Linkslauf-Position (R) (4). Prüfen Sie vor der Benutzung, ob die Rotationsrichtung korrekt ist.

•

Lassen Sie den Wippschalter (3 oder 4) los, um das Werkzeug stoppen zu lassen.

• Trennen Sie den Netzstecker (2) nach der Arbeit von der Netzstromverbindung.

Linkslauf (R)

Rechtslauf (F)

Arbeitshinweise:

• Das Lösen/Festdrehen von Bolzen, Schrauben oder Muttern kann mehrere Schläge benötigen.

• Je länger Sie einen Bolzen, eine Schraube oder eine Mutter eindrehen, desto fester wird sie sitzen. Vermeiden Sie verlängertes Eindrehen, um Beschädigungen des Befestigungsmaterials oder des Mauerwerks zu verhindern.

• Beachten Sie insbesondere, dass kleineres Befestigungsmaterial häuﬁ g geringere Festigkeit benötigt.

• Öl, Schmutz, Rost und andere auf den Gewinden bzw. unter den Schraubenköpfen beﬁ ndliche Stoffe können die Festigkeit der Befestigungsmaterialien beeinﬂ ussen.

Warnung! Halten Sie Hände und Netzkabel in genügendem

Abstand der Steckschlüssel und sich bewegender Teile.

Warnung! Lassen Sie den Motor vor dem Umschalten zwischen Rechtslauf und Linkslauf vollständig zur Ruhe kommen, um Beschädigung des Motors und anderer Werkzeugteile zu verhindern.

Warnung! Befolgen Sie bitte die Hinweise im Handbuch des Herstellers des Fahrzeugs zum Gebrauch dieses Produkts. Die empfohlenen Angaben in keinem Fall überschreiten. Die Radmuttern entsprechend den in der Bedienungsanleitung des Fahrzeugs aufgeführten Drehmomentangaben anziehen. Zu fest oder zu locker angezogene Radmuttern können zum Versagen des Rades führen.

• Legen Sie einen Gang ein, oder stellen Sie das Automatikgetriebe auf „P“.

Blockieren Sie die Räder mit der Handbremse.

• Verbinden Sie den Netzstecker (2) mit einer geeigneten Netzsteckdose.

6.3 Reifen wechseln

• Heben Sie das KFZ mit dem Original-Zubehör und -Werkzeug des KFZHerstellers an. Halten Sie sich strikt an die Bedienungsanleitung des Herstellers.

• Wählen Sie einen geeigneten Steckschlüssel aus. Achten Sie beim Einsetzen darauf, dass der Steckschlüssel fest und sicher auf dem Steckschlüsselhalter (5) sitzt.

• Setzen Sie das Werkzeug fest auf das zu bearbeitende Befestigungsmaterial des Reifens an.

• Zum Eindrehen (im Uhrzeigersinn) drücken Sie den Wippschalter auf die Rechtslauf-Position (F) (3). Prüfen Sie vor der Benutzung, ob die Rotationsrichtung korrekt ist.

• Zum Lösen (entgegen dem Uhrzeigersinn) stellen Sie den Wippschalter auf die Linkslauf-Position (R) (4). Prüfen Sie vor der Benutzung, ob die Rotationsrichtung korrekt ist.

• Das Lösen der Radmuttern/-schrauben kann mehrere Schläge erfordern.

• Lassen Sie den Wippschalter (3 oder 4) los, um das Werkzeug stoppen zu lassen.

• Trennen Sie den Netzstecker (2) nach der Arbeit von der Netzstromverbindung.

Anmerkungen:

• Beachten Sie strikt die Herstellerhinweise bezüglich des zu verwendenden Drehmoments. Es gibt hier keine generellen Werte für Alufelgen oder Stahlfelgen.

• Bitte prüfen Sie vor Fahrtantritt mit einem Drehmomentschlüssel den korrekten Sitz der Radmuttern/-schrauben.

• Prüfen Sie nach 30-50 km Fahrtstrecke mit einem Drehmomentschlüssel den korrekten Sitz der Radmuttern/-schrauben.

Warnung! Trennen Sie das Werkzeug vor Reinigung oder Pﬂege stets von der Netzversorgung, um das Risiko von Verletzungen zu vermindern. Versuchen Sie niemals, das Werkzeug selber zu reparieren.

• Ziehen Sie den Netzstecker (2) aus der Netzsteckdose.

• Entfernen Sie den Steckschlüssel (6) aus dem Steckschlüsselhalter (5).

• Reinigen Sie die Entlüftungsschlitze von Staub und Schmutz.

• Benutzen Sie eine milde Seife und ein angefeuchtetes Tuch, um das Gehäuse

und den Handgriff (1) des Schlagschraubers zu reinigen. Halten Sie den Handgriff stets frei von Öl und Schmierfett.

• Wir empfehlen, das Werkzeug und die Zubehörteile im Tragekoffer (7) an

einem trockenen und sauberen Ort aufzubewahren.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Warnung!

• Benutzen Sie keine Reinigungsmittel, Alkohol oder Verdünnungsmittel, um das Werkzeug zu reinigen. Diese könnten die Kunststoffteile und andere isolierte Teile des Werkzeuges beschädigen.

• Benutzen Sie niemals brennbare oder entﬂammbare Verdünnungsmittel in der Nähe des Werkzeuges!

• Tauchen Sie das Werkzeug niemals in Flüssigkeiten ein und achten Sie darauf, dass keine Flüssigkeiten in das Werkzeug einlaufen können.

7. Reinigung und Pflege

Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker aus der Steckdose. Wenn die Kohlebürste so weit abgenutzt ist, dass der Kunststoff-Isolierstift in ihrem Inneren den Kollektor berührt, wird der Motor automatisch abgeschaltet. Wenn dies eintritt, müssen beide Kohlebürsten gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten. Um die Sicherheit und Zuverlässigkeit dieser Maschine zu gewährleisten, sollten Reparatur-, Wartungs-, und Einstellarbeiten nur in vom Hersteller autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Verwendung von Hersteller-Originalersatzteilen ausgeführt werden.

7.1 Auswechseln der Kohlebürsten

8. Umweltschutz

Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll! Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät bei den – falls vorhanden – eingerichteten Rücknahmestellen abzugeben.

9. Problem behebung

Problem Ursache Lösung

Das Werkzeug arbeitet nicht.

Anomale Geräusche oder Vibrationen.

Der Netzstecker (2) ist nicht korrekt mit einer Netzsteckdose verbunden.

Die Netzsteckdose liefert keinen Strom.

Steckschlüssel (6) nicht korrekt am Werkzeug eingesetzt.

Werkzeugschrauben lose.

Werkzeugmotor muss geölt oder repariert werden.

Verbinden Sie den Netzstecker (2) korrekt mit einer Netzsteckdose.

Stellen Sie sicher, dass die Netzsteckdose Strom anliefert.

Setzen Sie den Steckschlüssel (6) korrekt ein.

Ziehen Sie alle Werkzeugschrauben an.

Lassen Sie das Werkzeug von einer autorisierten Werkstatt reparieren.

Steckschlüssel (6) kann nicht problemlos auf Bolzen oder Muttern angesetzt werden.

Der ausgewählte Steckschlüssel (6) ist für das zu bearbeitende Befestigungsmaterial (Bolzen, Mutter) nicht geeignet.

Wählen Sie einen geeigneten Steckschlüssel (6), mit dem der Bolzen/die Mutter bearbeitet werden kann.

Artikelnummer: 10923

Nennspannung: 230 V~, 50 Hz Nennaufnahmeleistung: 710 W Steckschlüsseleinsatz – Vierkant-Größe: 12,7 mm, ½" Maximales Drehmoment: 300 Nm Linkslauf (lösen) 100 Nm Rechtslauf (eindrehen) Schutzklasse: Klasse II IP-Schutzklasse: IPXO

10. Technische Daten

Leerlaufdrehzahl n0: 2200 min Steckschlüsselgrößen: SW17, SW19, SW21 und SW22 Gewicht (Netto): 3,23 kg

Schalldruckpegel L Schallleistungspegel L

Hand-Arm-Vibration ah: 19,652 m/s2; K: 1,5 m/s ah mit der Arbeitsweise

„Anziehen von Schrauben und Muttern max. zulässiger Größe”

• Hinweis: Die Schall- und Vibrationswerte wurden gemessen gemäß

EN 60745-1 und EN 60745-2-2.

• Hinweis: Der angegebene Vibrationswert ist nach einem genormten

Prüfverfahren ermittelt worden und kann verwendet werden, um verschiedene Elektrowerkzeuge miteinander zu vergleichen. Zudem eignet sich dieser Wert, um Belastungen für den Benutzer, die durch Vibrationen entstehen, im Vorhinein einschätzen zu können.

: 96,34 dB(A); KPA: 3,0 dB(A)

: 107,34 dB(A); KWA: 3,0 dB(A)

• Warnung! Abhängig davon, wie Sie das Elektrowerkzeug

einsetzen, können die tatsächlichen Vibrationswerte von dem angegebenen abweichen.

• Ergreifen Sie Maßnahmen, um sich gegen Vibrationsbelastungen zu schützen. Berücksichtigen Sie dabei den gesamten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist.

• Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pﬂege des Elektrowerkzeuges und der Werkzeugaufsätze, Warmhalten der Hände, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

-1

10.1 Schall und Vibration

10.2 Hinweise für Schall- und Vibrationswerte

10.3 Hinweis zur Lärmbelästigung

Eine gewisse Lärmbelästigung durch dieses Werkzeug ist nicht vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür

bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und zum Schutz von in der Nähe beﬁndlicher Personen ist ein geeigneter Gehörschutz zu tragen.

11. Garantieerklärung

Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre).

Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher.

Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind.

Garantiereparaturen dürfen ausschließlich von einem autorisierten Kundendienst durchgeführt werden. Um Ihren Garantieanspruch geltend zu machen ist der Original-Verkaufsbeleg (mit Verkaufsdatum) beizufügen.

Von der Garantie ausgeschlossen sind:

• Normaler Verschleiß

• Unsachgemäße Anwendungen, wie z.B. Überlastung des Gerätes, nicht zugelassene Zubehörteile

• Beschädigung durch Fremdeinwirkungen, Gewaltanwendung oder durch Fremdkörper

• Schäden die durch Nichtbeachtung der Gebrauchsanleitung entstehen, z.B. Anschluss an eine falsche Netzspannung oder Nichtbeachtung der Montageanleitung

• Komplett oder teilweise demontierte Geräte.

12. EGKon formitäts er klärung

t Original operating instructions

Index

1. Safety instructions ....................................................19

1.1. General safety instructions for power tools ......19

1.2. Safety instructions for impact wrenches ..........21

2. Supplied with the product ......................................23

3. Explanation of the symbols used ...........................23

4. Operating elements ..................................................24

5. Use ...............................................................................24

5.1. Correct use ........................................................24

5.2. Incorrect use .....................................................25

6. Operation ....................................................................25

6.1. Attaching/removing socket spanners ................25

6.2. Switching on/off ................................................26

6.3. Changing tyres ...................................................27

7. Cleaning and care .....................................................29

7.1 Changing the carbon brushes ............................29

8. Environmental protection ........................................30

9. Troubleshooting ........................................................30

10. Technical data ...........................................................31

10.1. Noise and vibration ...........................................31

10.2. Instructions on noise and vibration levels ........31

10.3 Instructions on noise pollution .........................31

11. Warranty statement ..................................................32

12. EC conformity declaration ......................................33

WARNING Read all the safety instructions and directions!

Failure to observe the safety instructions and directions may cause electric shocks, ﬁres and/or serious injury!

Retain all safety instructions and directions for future use and pass them on to any other users or subsequent owners.

1. Safety instructions

1.1 General safety instructions for power tools

The term „power tool“ used in these safety instructions relates to mainsoperated power tools (with a mains cable) and to battery-operated power tools (without a mains cable).

a) Keep your workplace clean and well lit. Untidy or unlit work areas

may lead to accidents.

b) Do not work with power tools in environments with an explosion

risk in which there are flammable liquids, gases or dust. Power tools

generate sparks that might ignite the dust or vapour.

c) Keep children and other people at a distance when using power

tools. If you are distracted you might lose control of the power tool.

a) The plug on the power tool must fit the socket. The plug must not be

modified in any way. Do not use adapters together with tools with earth protection. Unmodiﬁed plugs and ﬁtting sockets reduce the risk of an

electric shock.

b) Avoid bodily contact with earthed surfaces such as those of pipes,

heating units, stoves and fridges. There is an increased risk of an electric

shock if your body is earthed.

c) Keep power tools out of rain or damp. Water penetration into a power

tool increases the risk of an electric shock.

d) Do not misuse the cable to carry the power tool, to hang it up or to

pull the plug out of the socket. Keep the cable away from heat, oil, sharp edges or moving equipment parts. Damaged or tangled cables

increase the risk of an electric shock.

e) If you are working outdoors with a power tool, use only extension

cables that are actually suitable for outdoor use. Using an extension

cable suitable for outdoor use reduces the risk of an electric shock.

f) If you cannot avoid using the power tool in a damp environment,

use a residual current circuit breaker. Using a residual current circuit

breaker eliminates the risk of an electric shock.

Safety in the workplace

Electrical safety

Safety of

people

a) Pay attention, watch what you are doing and approach work with

power tools with patience. Do not use power tools if you are tired or under the influence of drugs, alcohol or medicine. One moment’s

inattention when using a power tool may lead to serious injury.

b) Wear personal protection equipment and always wear safety

glasses. Wearing personal protection equipment such as dust masks,

non-slip safety shoes, protective helmets and/or hearing protection, depending on the nature and use of the power tool, reduces the risk of injury.

c) Prevent unintended operation. Make sure that the power tool has

been switched off before you connect it to the mains and/or the battery, pick it up or carry it. If you have your ﬁnger on the switch when

carrying the power tool or if you connect the power tool to the electricity supply when the tool is switched on, this may lead to accidents.

d) Remove any adjustment tools and/or spanners before switching

on the power tool. A tool or spanner left in a rotating equipment part may

lead to injury.

Avoid any abnormal postures. Make sure that you are standing firm and keep your balance at all times. In this way you will have better control over

the power tool in unexpected situations.

f) Wear suitable clothing. Do not wear baggy clothing or jewellery.

Keep your hair, clothing and gloves away from moving parts.

Loose clothing, jewellery or long hair may be caught by moving parts.

g) If vacuum cleaning and dust extraction equipment can be fitted,

make sure that they are connected and being correctly used.

Vacuuming up dust may reduce risks from dust.

a) Do not overload the device. Use the correct power tool for the job.

With the appropriate power tool you will work better and more safely within the stated performance range.

b) Do not use a power tool if its switch is defective. A power tool that can

no longer be turned on and off is dangerous and must be repaired.

c) Pull the plug out of the socket and/or remove the battery before

adjusting the device’s settings, changing accessories or putting away the power tool. These safety measures prevent unintended starting

up of the power tool.

d) Keep unused power tools out of the reach of children. Do not let

people who are not familiar with the power tool or who have not read these instructions use it. Power tools are dangerous if they are used

by inexperienced people.

e) Take good care of power tools. Check whether moving parts operate

properly and do not jam, whether parts are broken or damaged in such a way that this adversely affects the working of the power tool. Have damaged parts repaired before using the power tool.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Carefully looked after cutting tools

with sharp cutting edges stick less frequently and are easier to control.

g) Use power tools, accessories, attachments etc. in accordance with

these instructions. Bear in mind the working conditions and the work to be carried out. Using power tools for purposes other than those

for which they are intended can lead to dangerous situations.

h) Only allow qualified specialists to repair your power tool and only

allow them to use original spare parts. This will ensure that the power

tool remains safe.

Using and handling power tools

Service

Hold the device by its insulated grip surfaces if you are working on jobs in which the screw might hit hidden electric wires or the tool’s own mains cable. Allowing the screw to come into contact with a live wire may also

make metal parts of the device live and lead to an electric shock.

• Before using the product, always lock the wheels or put a chock under them and apply the parking brake.

• When removing or attaching a hubcap, take every precaution so as to avoid personal injury or damage to property.

• When changing a vehicle’s tyres use extra lifting devices and safety support equipment.

• When using the impact wrench, do not touch the drive with your hands.

1.2 Safety instructions for impact wrenches

Residual risks

Even if you use this power tool according to the instructions, there are still residual risks. The following risks may occur in connection with the construction and design of this power tool:

1. Lung damage if a suitable dust mask is not worn.

2. Hearing damage if suitable hearing protection is not worn.

3. Damage to health resulting from hand and arm vibrations if the device is used for a lengthy period or is not controlled or maintained correctly.

Warning! During operation this power tool generates an electromagnetic ﬁeld. In certain circumstances this ﬁeld may affect active or passive medical implants. To reduce the risk of serious or fatal injury, we recommend that people with medical implants consult their doctors and the manufacturer of the medical implant before operating the power tool.

Wear a dust protection mask. Dust that is harmful to health may be generated when working on wood and other materials.

Always wear safety glasses.

Risk of eye injury from splinters or dust.

Wear hearing protection.

Noise penetration can cause loss of hearing.

Wear protective clothing such as extra work shirts, overalls and caps.

1 Impact wrench with mains cable

4 socket spanner attachments (17 mm, 19 mm, 21 mm, 22 mm)

1 carry case

2. Supplied with the product

These symbols are used on the following pages:

Warning Note

Protective clothing Dust mask

Hearing protection Eye protection

Protection class II

3. Explanation of the symbols used

Environmental protection

4. Operating elements

1. Handle

2. Mains cable with mains plug

3. Rocker switch, rotation to the right (F)

4. Rocker switch, rotation to the left (R)

5. Socket spanner holder

6. Socket spanner attachments (accessories)

7. Carry case (not shown)

5. Use

5.1 Correct use

22 mm 21 mm 19 mm 17 mm

This impact wrench is suitable for tightening or loosening bolts, screws and nuts. Do not use it for any other purposes. Incorrect use of the tool may cause personal injury or damage to property.

Only socket spanners with square attachments (12.7 mm, ½") may be used with this impact wrench.

All applications with this device that are not mentioned in the “Correct use” section are deemed to be incorrect use.

The device must not be used for the following purposes:

• For mixing paints or building materials

• For polishing, grinding, sharpening, engraving with appropriate attachments,

• As a drive for other devices.

There is a risk of injury.

The user is liable for all resulting damage to property and/or personal injury arising from incorrect use. In the event of the use of other or non-original components on or in the machine, the manufacturer’s warranty lapses.

5.2 Incorrect use

Warning!

• In order to reduce the risk of injury, always disconnect the tool from the mains power supply before attaching or removing accessories or before changing settings.

• Use only socket spanners and/or other accessories speciﬁcally designed for impact wrenches. Other socket spanners and/or other accessories might splinter or disintegrate and thereby cause injury.

Before using the tool perform a visual inspection: e.g. do the socket spanners have any visible cracks and do they sit correctly on the socket spanner holder? Has the socket spanner holder become warped? Are the rocker switches, mains cable or mains plug damaged?

• Attaching a socket spanner (6): Fit the socket spanner on to the socket spanner holder (5) and press it in until it is seated in the socket spanner holder.

• Removing a socket spanner (6): Grip the socket spanner ﬁrmly and pull it out of the socket spanner holder (5).

6. Operation

6.1 Attaching/ removing socket spanners

6.2 Switching on/off

This impact wrench is equipped with a rocker switch with which you can switch from rotation to the right to rotation to the left.

• Put the mains plug (2) into a suitable mains socket.

• Select a suitable socket spanner. When attaching it, make sure that the socket spanner sits ﬁ rmly and securely on the socket spanner holder (5).

• Place the tool ﬁ rmly on the ﬁ xing element to be worked on (bolt or nut).

• For rotation to the right (clockwise, for tightening the ﬁ xing element), push the rocker switch to the rotation to the right position (F) (3). Before use, check that the direction of rotation is correct.

For safety reasons the torque is restricted to 100 Nm in rotation to the right. Please tighten wheel bolts with a torque wrench and a torque of about 120 Nm. We would like to point out that wheel bolts must be tightened again after the vehicle has been driven about 50 km. Check that the wheel bolts are ﬁ rmly seated.

• For rotation to the left (anticlockwise, to loosen ﬁ xing elements) push the rocker switch to the rotation to the left position (R) (4). Before use, check that the direction of rotation is correct.

• Release the rocker switch (3 or 4) to stop the tool.

• Pull the mains plug (2) out of the mains socket after you have ﬁ nished working.

Rotation to the left (R)

Rotation to the right (F)

Instructions on working:

• Loosening/tightening bolts, screws or nuts may require several impacts.

• The longer you tighten a bolt, screw or nut, the more ﬁ rmly it will be seated. Avoid extended tightening to prevent damage to the ﬁ xing element or to masonry/brickwork.

• In particular you should note that smaller ﬁ xing elements often require less tightening.

• Oil, dirt, rust and other substances on threads or under screw heads may affect the secure seating of ﬁ xing elements.

Warning! Keep your hands and mains cables at a sufﬁ cient

distance from socket spanners and moving parts.

Warning! Before switching between rotation to the right and rotation to the left, let the motor come to a complete stop so as to prevent damage to the motor or other parts of the tool.

Warning! Please follow the instructions on the use of this product in the vehicle manufacturer’s manual. Do not in any event exceed the stated recommended levels. Tighten the wheel nuts in accordance with the stated torque levels given in the vehicle’s operating instructions. Over- or under-tightened wheel nuts may lead to the wheel coming off.

• Select a gear or put the automatic gears into “P”. Lock the wheels with the handbrake.

• Put the mains plug (2) into a suitable mains socket.

• Raise the vehicle with the vehicle manufacturer’s original accessories and tools. Strictly observe the manufacturer’s operating instructions.

6.3 Changing tyres

• Select a suitable socket spanner. When attaching it make sure that the socket spanner is ﬁrmly and securely seated on the socket spanner holder (5).

• Place the tool ﬁrmly on the tyre’s ﬁxing element to be worked on.

• To tighten (clockwise) push the rocker switch to the rotation to the right position (F) (3). Before use, check that the direction of rotation is correct.

• To loosen bolts (anticlockwise) push the rocker switch to the rotation to the left position (R) (4). Before use, check that the direction of rotation is correct.

• Loosening wheel nuts/bolts may require several impacts.

• Release the rocker switch (3 or 4) to stop the tool.

• After you have ﬁnished working, pull the mains plug (2) out of the mains socket.

Remarks:

• Strictly observe the manufacturer’s instructions regarding the torque to use. There are no general rules here for torque levels for aluminium or steel rims.

• Please check the correct seating of the wheel nuts/bolts with a torque wrench before the vehicle is driven off.

• Check the correct seating of wheel nuts/bolts with a torque wrench after 30-50 km of driving.

Warning! Always disconnect the tool from the mains supply before cleaning or care so as to reduce the risk of injury. Never try to repair the tool yourself.

• Pull the mains plug (2) out of the mains socket.

• Remove the socket spanner (6) from the socket spanner holder (5).

• Clean dirt and dust off the ventilation slits.

• Use a mild soap and a damp cloth to clean the impact wrench’s housing and handle (1). Always keep the handle free of oil and lubricating grease.

• We recommend keeping the tool and accessories in the carry case (7) in a clean, dry location.

• If the mains cable of this device is damaged, it must be replaced by the manufacturer or its Customer Service or a similarly qualiﬁed person so as to avoid hazards.

Warning!

• Do not use any cleaning agents, alcohol or thinners to clean the tool. These might damage the plastic parts and other insulated parts of the tool.

• Never use ﬂammable or combustible thinners in the vicinity of the tool!

• Never immerse the tool in liquids and make sure that no liquids can seep into the tool.

7. Cleaning and care

Switch the device off. Pull the mains plug out of the socket. If a carbon brush is so worn out that the plastic insulation pin inside touches the collector, the motor is automatically switched off. If this occurs, both carbon brushes must be replaced at the same time. Use only identical carbon brushes. To guarantee the safety and reliability of this machine, repair, maintenance and adjustment work should only be carried out in workshops or customer service centres authorised by the manufacturer using only the manufacturer’s original spare parts.

7.1 Changing the carbon brushes

Environmental

protection

Old electrical devices are made of valuable materials so they do not belong in the household refuse! We would therefore ask you to support us with your active contribution to saving resources and with environmental protection and to take this device to a return point set up for this purpose if there is one available.

9. Troubleshooting

Problem Cause Solution

The tool is not working..

Anomalous noises or vibrations.

Socket spanner (6) cannot be placed on bolts or nuts without problems.

The mains plug (2) is not correctly connected to a mains socket.

The mains socket is not supplying any electricity.

Socket spanner (6) not correctly attached to the tool.

Tool’s screws loose.

Tool’s motor must be oiled or repaired. .

The socket spanner (6) selected is not suitable for the ﬁxing element (bolt, nut) to be worked on.

Connect the mains plug (2) correctly to a mains socket.

Makes sure that the mains socket is supplying electricity.

Attach the socket spanner (6) correctly.

Tighten all the tool’s screws.

Have the tool repaired by an authorised workshop. .

Select a suitable socket spanner (6) with which the bolt/nut can be worked on.

Article number: 10923

Nominal voltage: 230 V~, 50 Hz Nominal power consumption: 710 W Socket spanner attachment – square, size: 12,7 mm, ½" Maximum torque: 300 Nm rotation to the left (loosening) 100 Nm rotation to the right

(tightening) Protection class: Class II IP protection class: IPXO

Idling rotation speed n0: 2200 rpm Socket spanner sizes: SW17, SW19, SW21 and SW22 Weight (net): 3.23 kg

10. Technical data

Acoustic pressure level L Noise output level L

Hand/arm vibration ah: 19.652 m/s2; K: 1.5 m/s ah when working on “Tightening screws and nuts of max. permitted size”

• Note: The noise and vibration levels have been measured in accordance with

EN 60745-1 and EN 60745-2-2.

• Note: The stated vibration level has been determined according to a

standardised test procedure and may be used to compare various power tools with each other. This level is also suitable for estimating in advance the stresses on the user resulting from vibration.

• Warning! Actual vibration levels may vary from those stated

depending on how you use the power tool.

• Take measures to protect yourself from vibration stresses. Take into account here the entire work process, in other words also including times at which the power tool is idling or switched off.

• Suitable measures include, among other things, regular maintenance and care of the power tool and tool attachments, keeping your hands warm, regular breaks and good scheduling of the work processes.

: 96.34 dB(A); KPA: 3.0 dB(A)

: 107.34 dB(A); KWA: 3.0 dB(A)

10.1 Noise and vibration

10.2 Instructions on noise and vibration levels

10.3 Instructions on noise

pollution

A certain amount of noise pollution from this tool is unavoidable.

Postpone noisy jobs to authorised and permitted times. Observe any quiet times and restrict the time of working to what is essential. Suitable hearing protection is to be worn for your personal protection and for the protection of people in the vicinity.

11. Warranty statement

Without prejudice to your statutory warranty rights the manufacturer grants a warranty in accordance with your country’s legislation but in any event for a minimum of 1 year (in Germany 2 years).

The warranty commences on the date of sale of the device to the end consumer.

The warranty covers only defects attributable to faults in the materials or manufacture.

Repairs under the warranty may only be carried out by an authorised Customer Service. In order to validate your warranty claim you must enclose your proof of purchase (with the date of purchase).

The warranty excludes:

• Normal wear and tear

• Incorrect use e.g. overloading the device, unauthorised accessories

• Damage caused by external factors, the use of force or foreign bodies

• Damage caused by failure to observe the operating instructions e.g. connection to the wrong mains voltage or failure to observe the assembly instructions

• Completely or partly dismantled devices.

12. EC conformity declaration

F Mode d'emploi original

Sommaire

1. Consignes de sécurité .............................................35

1.1. Consignes de sécurité générales – outils

électriques .........................................................35

1.2. Consignes de sécurité – clés à chocs ...............37

2. Etendue de la livraison ............................................39

3. Explication des symboles utilisés .........................39

4. Eléments de commande ...........................................40

5. Usage ..........................................................................40

5.1. Usage conforme .................................................40

5.2. Usage non conforme .........................................41

6. Commande ..................................................................41

6.1. Insérer / retirer la clé à douille ..........................41

6.2. Mise en marche / Arrêt .....................................42

6.3. Changement de pneu .........................................43

7. Nettoyage et entretien .............................................45

7.1 Changement des balais en charbon ..................45

8. Protection de l‘environnement ...............................46

9. Elimination des problèmes .....................................46

10. Caractéristiques techniques ..................................47

10.1. Acoustique et vibration .....................................47

10.2. Remarques sur les valeurs acoustiques et de

vibration ............................................................47

10.3 Remarque sur les nuisances sonores ...............47

11. Déclaration de garantie ...........................................49

12. Déclaration de conformité CE ................................49

AVERTISSEMENT Lisez toutes les consignes de sécurité et instructions !

Les manquements dans le respect des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et/ou de graves blessures !

Conservez l’ensemble des instructions de sécurité et des instructions pour le futur et remettez-les éventuellement aux autres utilisateurs ou futurs propriétaires.

Le terme « outil électrique » utilisé dans les consignes de sécurité se réfère aux outils électriques alimentés sur secteur (avec câble d’alimentation) et aux outils électriques alimentés par accus (sans câble d’alimentation).

1. Consignes de sécurité

1.1 Consignes de sécurité générales – Outils électriques

a) Maintenez votre zone de travail propre et bien éclairée. Le désordre ou

les zones de travail non éclairée peuvent conduire à des accidents.

b) Ne travaillez pas avec l’outil électrique dans un environnement

explosif dans lequel se trouvent des liquides, des gaz ou des poussières inﬂammables. Les outils électriques génèrent des étincelles

qui peuvent enﬂammer la poussière ou les vapeurs.

c) Tenez les enfants et les autres personnes à distance pendant

l’utilisation de l’outil électrique. Vous pouvez perdre le contrôle de l’outil

électrique en cas de diversion.

a) La fiche de raccordement de l’outil électrique doit convenir à la

prise. La fiche ne doit être en aucun cas modifiée. N’utilisez aucune fiche d’adaptateur avec des outils électriques avec protection de terre. Les fiches non modifiées et les prises convenant réduisent le risque de

décharge électrique.

b) Evitez le contact corporel avec les surfaces mises à la terre comme

les tubes, les chauffages, les réchauds et les réfrigérateurs. Il existe

un risque de décharge électrique élevé si votre corps est mis à la terre.

c) Tenez les outils électriques éloignés de la pluie ou de l’humidité.

La pénétration d’eau dans un outil électrique augmente le risque de décharge électrique.

d) Ne détournez pas l’usage du câble pour porter l’outil électrique,

l’accrocher ou pour retirer la fiche de la prise. Tenez le câble à distance de la chaleur, de l’huile, des bords tranchants ou des pièces mobiles de l’outil. Les câbles endommagés ou enroulés augmentent le

risque de décharge électrique.

Sécurité du poste de travail

Sécurité électrique

e) Si vous travaillez avec un outil électrique au dehors, utilisez

uniquement des rallonges appropriées au travail à l’extérieur.

L’utilisation d’une rallonge appropriée à l’extérieur réduit le risque de décharge électrique.

f) Si l’utilisation de l’outil électrique dans un environnement humide

ne peut être évité, utilisez un disjoncteur-protecteur à courant de défaut. L’utilisation d’un disjoncteur-protecteur à courant de défaut réduit le

risque de décharge électrique.

Sécurité des

personnes

a) Soyez attentif, faites attention à ce que vous faites et travaillez

raisonnablement avec un outil électrique. N’utilisez aucun outil électrique si vous êtes fatigué ou sous l’influence de drogues, de l’alcool ou de médicaments. Un moment d’inattention lors de l’utilisation

de l’outil électrique peut conduire à de graves blessures.

b) Portez un équipement de protection individuel et toujours

des lunettes de protection. Le port d’un équipement de protection

individuel comme un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive, selon le type d’utilisation de l’outil électrique, réduit le risque de blessures.

c) Evitez une mise en service non intentionnelle. Assurez-vous que

l’outil électrique est à l’arrêt avant le branchement à l’alimentation secteur et/ou de l’accu, de le saisir ou de le porter. Des accidents

peuvent se produire si vous avez le doigt sur l’interrupteur ou que vous branchez l’outil électrique en marche à l’alimentation secteur en le portant.

d) Retirez les outils de réglage ou les clés à vis avant de mettre l’outil

électrique en marche. Un outil ou une clé présent dans une pièce rotative

de l’outil peut conduire à des blessures.

e) Evitez une position du corps anormale. Veillez à une bonne stabilité

et gardez l’équilibre à tout moment. Vous pourrez ainsi mieux contrôler

l’outil électrique dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements

amples ou de bijoux. Tenez vos cheveux, vos vêtements et vos gants à distance des pièces mobiles. Les vêtements amples, les bijoux ou les

cheveux longs peuvent être happés par les pièces mobiles.

g) Si des dispositifs d’aspiration ou de collecte de la poussière peuvent

être montés, assurez-vous qu’ils sont raccordés et correctement utilisés. L’utilisation d’une aspiration de la poussière peut réduire les

dangers dus à la poussière.

a) Ne surchargez pas l’outil. Utilisez l’outil électrique pour le travail

auquel il est destiné. Avec l’outil électrique approprié, vous travaillez

mieux et avec plus de sécurité dans le domaine de performance indiqué.

b) N’utilisez aucun outil électrique dont l’interrupteur est défectueux.

Un outil électrique qui ne se laisse pas mettre en marche ou arrêter est dangereux et doit être réparé.

c) Débranchez la fiche de la prise et/ou retirez l’accu avant d’effectuer

des réglages sur l’outil, Changer les accessoires ou ranger l’outil électrique. Cette mesure de précaution empêche le démarrage non

intentionnel de l’outil électrique.

d) Conservez les outils électriques inutilisés hors de la portée des

enfants. Ne laissez pas des personnes non familiarisées à l’outil ou n’ayant pas lu ces instructions utiliser l’outil électrique. Les

outils électriques sont dangereux quand ils sont utilisés par des personnes inexpérimentées.

e) Entretenez soigneusement les outils électriques. Contrôlez si les

pièces mobiles fonctionnent parfaitement et ne coincent pas, si des pièces sont cassées ou endommagées et si cela porte préjudice à la fonction de l’outil électrique. Faites réparer les pièces endommagées avant d’utiliser l’outil électrique. De nombreux accidents

sont dus à des outils électriques mal entretenus.

f) Conservez les outils de coupe tranchants et propres. Des outils de

coupe soigneusement entretenus aux arêtes tranchantes coincent moins et sont plus faciles à manier.

g) Utilisez l’outil électrique, les accessoires, les outils d’application

etc. conformément à ces instructions. A cet effet, tenez compte des conditions de travail et de l’activité à réaliser. L’utilisation d’outils

électriques pour des applications autres que celles prévues peut conduire à des situations dangereuses.

h) Ne faites réparer votre outil électrique que par des spécialistes

qualifiés et avec des pièces de rechange d’origine. La sécurité de

l’outil électrique sera ainsi garantie.

Utilisation et traitement de l’outil électrique

Service

Tenez l’outil aux surfaces de prise isolées quand vous effectuez des travaux lors desquels la vis peut toucher des conduites électriques cachées ou le propre câble d’alimentation. Le contact de la vis avec une

conduite sous tension peut aussi mettre des pièces métalliques de l’appareil sous tension et provoquer une décharge électrique.

• Toujours bloquer ou caler les roues avant d’utiliser le produit et serrer le frein à main.

• Travailler avec une extrême précaution pour retirer ou remettre les enjoliveurs pour éviter les dommages corporels ou matériels.

1.2 Consignes de sécurité – Clés à chocs

• Utiliser des dispositifs de levage et d’appui de sécurité supplémentaires pour changer les pneus du véhicule.

• Lors de l’utilisation de la clé à chocs, ne pas toucher la commande avec les mains.

Risques résiduels

Des risques résiduels existent toujours, même si vous vous servez de cet outil électrique de manière conforme. Les dangers suivants peuvent survenir en liaison avec le type de construction et la confection de cet outil électrique :

1. Dommages pulmonaires si vous ne portez pas de masque anti-poussière approprié.

2. Dommages auditifs si vous ne portez pas de protection auditive appropriée.

3. Dommages de santé résultant des vibrations de la main et du bras si l’outil est utilisé pendant longtemps ou ni manié, ni entretenu de façon conforme.

Avertissement ! Cet outil électrique génère un champ électromagnétique pendant son fonctionnement. Dans certaines conditions, le champ peut avoir une incidence sur des implants médicaux actifs ou passifs. Pour réduire le danger de blessures graves ou mortelles, nous recommandons aux personnes ayant des implants médicaux de consulter leur médecin ou le fabricant de l’implant avec de se servir de l’outil électrique.

Portez un masque anti-poussière. Une poussière nocive pour la santé peut se produire lors de traitement du bois ou d’autres matériaux.

Portez toujours des lunettes de protection. Danger de blessure aux yeux par des éclats ou des poussières.

Portez une protection auditive. L’effet du bruit peut provoquer la perte de l’audition.

Portez des vêtements de protection. Comme une chemise de travail supplémentaire, un bleu de travail ou une casquette.

1 clé à chocs avec câble d’alimentation

4 douilles (17 mm, 19 mm, 21 mm, 22 mm)

1 mallette

2. Etendue de la livraison

Ces symboles sont utilisés dans les pages suivantes :

Avertissement Remarque

Vêtements de protection

Protection auditive Protection visuelle

Classe de protection II

3. Explication des symboles utilisés

Masque anti-poussière

Protection de l’environnement

4. Eléments de commande

1. Poignée

2. Câble d’alimentation avec ﬁ che secteur

3. Interrupteur à bascule marche à droite (F)

4. Interrupteur à bascule marche à gauche (R)

5. Support de douille

6. Douilles (accessoires)

7. Malette (non illustrée) )

5. Usage

5.1 Usage conforme

22 mm 21 mm 19 mm 17 mm

Cette clé à chocs est appropriée à serrer et à desserrer les boulons, les vis et les écrous. Ne l’utilisez pas à d’autres ﬁ ns. L’usage non conforme de l’outil peut provoquer des dommages corporels ou matériels.

Seules les clés à douille avec insert carré (12,7 mm, ½") doivent être utilisées avec cette clé à chocs.

Toutes les applications de l’outil qui ne sont pas nommées au chapitre « Usage conforme » sont considérées comme d’usage non conforme.

L’outil ne doit pas être utilisé pour les travaux suivants :

• pour mélanger les peintures ou les matériaux,

• pour polir, poncer, ébarber, graver avec des adaptateurs correspondants,

• pour entraîner d’autres outils.

Il existe un risque de blessure.

L’utilisateur de l’outil est responsable de tous les dommages matériels et corporels occasionnés en raison d’un usage non conforme. La prestation de garantie du fabricant cesse en cas d’utilisation d’autres pièces, respectivement de pièces non d’origine sur la machine.

5.2 Usage non conforme

Avertissement !

• Pour réduire le risque de blessures, débranchez toujours l’outil de l’alimentation secteur avant de monter ou de démonter des accessoires ou encore de modiﬁer des réglages.

• Utilisez exclusivement les clés à douille, respectivement les autres accessoires conçus pour la clé à chocs. D’autres clés à douille ou accessoires pourraient éclater ou casser et ainsi provoquer des blessures.

Effectuez un contrôle visuel de l’outil avant de l’utiliser : les clés à douille présentent-elles par exemple des ﬁssures, sont-elles correctement montées sur le support de clé ? Le support de clé est-il tordu ? L’interrupteur à bascule, le câble d’alimentation ou la ﬁche secteur sont-ils endommagés ?

• Fixer la clé à douille (6) : placez la clé à douille sur le support de clé (5) et appuyez jusqu’à ce qu’elle prenne encoche dans le support de clé.

• Retirer la clé à douille (6) : tenez solidement la clé à douille et retirez-la du support de clé (5).

6. Commande

6.1 Insérer / Retirer la clé à douille

6.2 Mise en

marche / Arrêt

Cette clé à chocs est équipée d’un interrupteur à bascule pouvant être commuté sur de marche à droite à marche à gauche.

• Branchez la ﬁ che (2) sur une prise appropriée.

• Sélectionnez la clé à douille qui convient. Veillez à ce que la clé à douille soit ﬁ xée solidement et de manière sûre sur le support de clé (5).

• Placez solidement l’outil sur le matériau de ﬁ xation à traiter (boulon ou écrou).

• Pour la rotation à droite (dans le sens horaire, pour serrer le matériau de ﬁ xation), actionnez l’interrupteur à bascule sur la position marche à droite (F) (3). Contrôlez si le sens de rotation est correct avant l’usage.

Le couple de rotation de la marche à droite est limité à 100 Nm pour des raisons de sécurité. Serrez les boulons de roue avec une clé dynamométrique à un couple d’env. 120 Nm. Nous vous faisons remarquer que les boulons de roue doivent être resserrés après un trajet d’env. 50 km. Contrôlez le bon serrage des boulons de roue.

• Pour la rotation à gauche (dans le sens antihoraire, pour desserrer le matériau de ﬁ xation), actionnez l’interrupteur à bascule sur la position marche à gauche (R) (4). Contrôlez si le sens de rotation est correct avant l’usage.

• Relâchez l’interrupteur à bascule (3 ou 4) pour arrêter l’appareil.

• Après le travail, débranchez la ﬁ che (2) de l’alimentation secteur.

Marche à gauche (R)

Marche à droite (F)

Consignes de travail :

• De serrage/desserrage des boulons, vis ou écrous peut nécessiter plusieurs coups.

• Plus vous serrez longtemps un boulon, une vis, ou un écrou, puis il sera solidement ﬁ xé. Evitez de prolonger le serrage pour empêcher l’endommagement du matériau de ﬁ xation ou de la maçonnerie.

• Notez particulièrement que le petit matériau de ﬁ xation nécessite fréquemment une moindre solidité.

• L’huile, la saleté, la rouille ou d’autres matières présentes sur les ﬁ letages, respectivement les têtes de vis, peuvent inﬂ uencer la solidité des matériaux de ﬁ xation.

Avertissement ! Maintenez vos mains et le câble d’alimentation à

une distance sufﬁ sante des clés à douille et des pièces mobiles.

Avertissement ! Laissez le moteur s’arrêter complètement avant de commuter entre marche à droite et marche à gauche pour empêcher que celui-ci ou d’autres pièces de l’outil ne subissent un dommage.

Avertissement ! Veuillez suivre les consignes dans le manuel du fabricant du véhicule pour utiliser ce produit. Ne dépasser en aucun cas les indications recommandées. Serrer les écrous de roue conformément aux indications de couple indiquées dans le mode d’emploi du véhicule. Des écrous de roue serrés trop fort ou pas assez peuvent conduire à une défaillance de la roue.

• Enclenchez une vitesse ou mettez la boîte automatique sur „P“. Bloquez les roues avec le frein à main.

• Branchez la ﬁ che (2) à une prise appropriée.

6.3 Changement de pneu

• Levez le véhicule avec l’accessoire et l’outil d’origine du constructeur du véhicule. Observez strictement la notice d’instruction du fabricant.

• Sélectionnez une clé à douille qui convient. Veillez à ce que la clé à douille soit ﬁxée solidement et de manière sûre sur le support de clé (5).

• Placez solidement l’outil sur le matériau de ﬁxation à traiter du pneu.

• Pour serrer (dans le sens horaire), mettez l’interrupteur à bascule sur la position marche à droite (F) (3). Contrôlez si le sens de rotation est correct avant l’usage.

• Pour desserrer (dans le sens antihoraire), mettez l’interrupteur à bascule sur la position marche à gauche (R) (4). Contrôlez si le sens de rotation est correct avant l’usage.

• Le desserrage des écrous/vis de roue peut exiger plusieurs coups.

• Relâchez l’interrupteur à bascule (3 ou 4) pour arrêter l’appareil.

• Après le travail, débranchez la ﬁche (2) de l’alimentation secteur.

Remarques :

• Observez strictement les consignes du fabricant relatives au couple à utiliser. Il n’existe pas de valeurs générales pour les jantes en alu ou en acier.

• Contrôlez le serrage correct des écrous/vis de roue avec une clé dynamométrique avant de prendre la route.

• Contrôlez le serrage correct des écrous/vis de roue avec une clé dynamométrique après 30-50 km de distance parcourue.

Avertissement ! Débranchez toujours l’outil de l’alimentation secteur avant de le nettoyer ou de l’entretenir pour réduire le risque de blessure. N’essayez jamais de réparer vous-même l’outil.

• Débranchez la ﬁche (2) de la prise.

• Retirez la clé à douille (6) du support de clé (5).

• Nettoyez la fente d’aération de la poussière et de la saleté.

• Utilisez un savon doux et un chiffon humidiﬁé pour nettoyer la boîte et la poignée (1) de la clé à chocs. Conservez toujours la poignée nettoyée de l’huile et du lubriﬁant.

• Nous vous recommandons de conserver l’outil et les accessoires dans la mallette (7) dans un endroit sec et propre.

• Si le câble de raccordement au secteur de cet outil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualiﬁcation identique pour éviter les mises en danger.

Avertissement !

• N’utilisez pas de nettoyant, d’alcool ou de diluant pour nettoyer l’outil. Ils pourraient endommager les pièces en plastique et d’autres pièces isolées de l’outil.

• N’utilisez jamais de diluants combustibles ou inﬂammables à proximité de l’outil !

• Ne plongez jamais l’outil dans des liquides et veillez à ce qu’aucun liquide ne puisse pénétrer dans l’outil.

7. Nettoyage et entretien

Arrêtez l’outil. Débranchez la ﬁche de la prise. Le moteur s’arrêt automatiquement si les balais à charbon sont si usés que l’intérieur de la goupille isolante en plastique est en contact avec le collecteur. Si cela se produit, les deux balais à charbon doivent alors être renouvelés simultanément. Utilisez uniquement des balais à charbon identiques. Pour garantir la sécurité et la ﬁabilité de cette machine, les travaux de réparation, d’entretien et de réglage ne doit être effectués que dans des ateliers agrées par le fabricant ou des centres de service après-vente et en utilisant exclusivement des pièces d’origine du fabricant.

7.1 Changement des balais en charbon

8. Protection

de l'environne-

ment

Les appareils électriques usagés sont des appareils de valeur qui ne doivent pas être jetés aux déchets ménagers ! Nous vous demandons donc, par votre contribution active, de nous soutenir dans le ménagement des ressources et la protection de l’environnement et de remettre cet outil aux points de reprises aménagés à cet effet s’il en existe.

9. Elimination

des problèmes

Problème Cause Solution

L’outil ne fonctionne pas.

Bruits ou vibrations anormaux.

La clé à douille (6) ne peut pas être placée sans problème sur le boulon ou l’écrou.

La ﬁche (2) n’est pas correctement branchée à la prise.

La prise ne fournit aucun courant.

Clé à douille (6) non insérée correctement dans l’outil.

Vis de l’outil mal serrées.

Le moteur de l’outil doit être huilé ou réparé.

La clé à douille sélectionnée (6) ne convient pas au matériau de ﬁxation à traiter (boulon, écrou).

Brancher correctement la ﬁche (2) à la prise.

Assurez-vous que la prise fournit du courant.

nsérez correctement la clé à douille (6).

Serrez toutes les vis de l’outil.

Faites réparer l’outil dans un atelier agréé.

Sélectionnez une clé à douille appropriée (6), avec laquelle le boulon/l’écrou peut être traité.

Numéro d’article : 10923

Tension nominale : 230 V~, 50 Hz Puissance nominale absorbée : 710 W Dimension insert clé à douille hexagonale : 12,7 mm, ½" Couple de rotation maximal : 300 Nm marche à gauche (desserrer) 100 Nm marche à droite (serrer) Classe de protection : Classe II Classe de protection IP : IPXO

10. Caractéristiques techniques

Vitesse à vide n0 : 2200 min Dimensions des clés à douille : SW17, SW19, SW21 und SW22 Poids (net) : 3,23 kg

Niveau de pression acoustique L Niveau de puissance acoustique L

Vibration main-bras ah : 19,652 m/s2; K: 1,5 m/s ah avec mode de travail « serrage vis et écrous dimension max. autorisée »

• Remarque : les valeurs acoustiques et de vibration ont été mesurées

conformément à EN 60745-1 et EN 60745-2-2.

• Remarque : la valeur de vibration indiquée a été établie suivant une

procédure de contrôle normée et peut être utilisée pour comparer différents outils électriques entre eux. Cette valeur est en outre appropriée à estimer au préalable les charges subies par l’utilisateur par les vibrations générées.

• Avertissement ! Les valeurs de vibrations réelles peuvent

varier de celles indiquées suivant l’utilisation de l’outil électrique.

• Prenez des mesures pour vous protéger des charges dues aux vibrations. A cet effet, tenez compte du processus de travail complet, aussi des moments où l’outil électrique fonctionne sans charge ou est à l’arrêt.

• Les mesures appropriées comprennent entre autres la maintenance et l’entretien réguliers de l’outil électrique et des pièces montées, le maintien au chaud des mains, des pauses régulières et un bon planning des opérations de travail.

: 96,34 dB(A); KPA: 3,0 dB(A)

: 107,34 dB(A); KWA: 3,0 dB(A)

-1

10.1 Acoustique et vibration

10.2 Remarques sur les valeurs acoustiques et de vibration

10.3 Remarque sur les

nuisances

sonores

11.

Déclaration

de garantie

Une certaine nuisance sonore due à cet outil ne peut pas être évitée.

Effectuez les travaux générant un bruit élevé à des heures autorisées et appropriées. Respectez éventuellement les temps de repos et limitez la durée de travail au strict nécessaire. Portez une protection auditive pour votre protection personnelle et celle des personnes se trouvant près de vous.

Nonobstant les droits de garantie légaux, le fabricant accorde une garantie conforme aux lois de votre pays, au minimum 1 an (en Allemagne 2 ans).

La garantie prend effet à la date de vente de l’outil au consommateur ﬁnal.

La garantie s’applique exclusivement aux vices dus à des défauts de matériau ou de fabrication.

Les réparations de garantie doivent être exclusivement effectuées par un service après-vente agréé. Le justiﬁcatif d’achat d’origine (avec la date de vente) est à joindre pour pouvoir faire valoir votre droit de garantie.

La garantie exclut :

• l’usure normale

• les utilisations non conformes, comme par exemple la surcharge de l’outil, les accessoires non homologués

• les dommages dus à des interventions externes, l’usage de la force ou des corps étrangers

• les dommages résultant de la non-observation du mode d’emploi, par exemple le branchement à une tension secteur fausse ou le non-respect de l’instruction de montage

• le démontage entier ou partiel des outils.

12. Déclaration de conformité CE

I Istruzioni d'uso originali

Indice

1. Avvertenze di sicurezza ...........................................51

1.1. Avvertenze di sicurezza generali per

elettroutensili ....................................................51

Avvertenze di sicurezza per avvitatori a impulsi

1.2.

2. Materiale consegnato ..............................................55

3. Spiegazione dei simboli utilizzati ..........................55

4. Elementi di comando ................................................56

5. Uso ...............................................................................56

5.1. Uso conforme alle disposizioni ..........................56

5.2. Uso non conforme alle disposizioni ..................57

6. Funzionamento ..........................................................57

6.1. Inserimento/rimozione della chiave a tubo .......57

6.2. Accensione/spegnimento ..................................58

6.3. Sostituzione degli pneumatici ...........................59

7. Pulizia e manutenzione ............................................61

..53

7.1 Sostituzione delle spazzole di carbone .............61

8. Tutela ambientale .....................................................62

9. Soluzione dei problemi ...........................................62

10. Dati tecnici ................................................................63

10.1. Rumorosità e vibrazione ....................................63

10.2. Avvertenze per i valori di rumorosità

e vibrazione ......................................................63

10.3 Avvertenza di disturbo acustico .......................63

11. Dichiarazione di garanzia .......................................64

12. Dichiarazione di conformità CE .............................65

AVVISO Leggere tutte le avvertenze di sicurezza e le istruzioni. La

mancata osservanza delle avvertenze di sicurezza e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro, consegnandole eventualmente ad altri utilizzatori o ai successivi proprietari.

Il termine "elettroutensile" utilizzato nelle avvertenze di sicurezza si riferisce agli elettroutensili collegati alla rete (con cavo) o agli elettroutensili a batteria (senza cavo).

1. Avvertenze di sicurezza

1.1 Avvertenze di sicurezza generali per elettroutensili

a) Mantenere l’area di lavoro pulita e ben illuminata. Il disordine o le aree

di lavoro non illuminate favoriscono gli infortuni.

b) Non lavorare con un elettroutensile in ambienti con pericolo di

esplosioni, nei quali si trovano liquidi inﬁammabili, gas o polveri.

Gli elettroutensili producono scintille che possono far inﬁammare le polveri o i vapori.

c) Tenere lontani i bambini e le altre persone durante l’utilizzo di un

elettroutensile. In caso di distrazioni, è possibile perdere il controllo

dell’elettroutensile.

a) La spina di collegamento dell’elettroutensile deve adattarsi alla

presa. La spina non deve essere modificata in alcun modo. Non utilizzare adattatori con gli elettroutensili collegati a terra. Le spine

non modificate e le prese adeguate riducono il rischio di scosse elettriche.

b) Evitare il contatto del corpo con superfici collegate a terra, come

tubi, riscaldamenti, fornelli e frigoriferi. Se il corpo è messo a terra,

aumenta il rischio di scossa elettrica.

c) Non esporre gli elettroutensili alla pioggia o all’umidità. La

penetrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche.

d) Non utilizzare il cavo per uno scopo diverso da quello previsto,

ad esempio per trasportare l’elettroutensile, per appenderlo o per staccare la spina dalla presa della corrente. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi

danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

Sicurezza sul luogo di lavoro

Sicurezza elettrica

e) Qualora si intenda operare con l’elettroutensile all’esterno, utilizzare

una prolunga adeguata anche per l’uso esterno. L’utilizzo di una

prolunga adeguata per l’esterno riduce il rischio di scosse elettriche.

f) Se non è possibile evitare l’utilizzo di un elettroutensile in un luogo

umido, utilizzare un interruttore differenziale. L’utilizzo di un interruttore

differenziale riduce il rischio di scosse elettriche.

Sicurezza delle

persone

a) Prestare attenzione a ciò che si sta facendo e usare il buon

senso durante l’utilizzo di un elettroutensile. Non utilizzare un elettroutensile se si è stanchi o sotto l’effetto di droghe, alcol o farmaci. Un attimo di distrazione durante l’uso dell’elettroutensile può

provocare gravi lesioni.

b) Indossare equipaggiamento di protezione personale e sempre gli

occhiali protettivi. L’uso di equipaggiamento di protezione personale

quali maschera antipolvere, scarpe protettive antiscivolo, elmetto di protezione o protezioni per l’udito, a seconda della natura e dell’utilizzo dell’elettroutensile, riduce il rischio di lesioni.

c) Evitare la messa in funzione involontaria. Assicurarsi che

l’elettroutensile sia spento prima di collegarlo all’alimentazione di corrente e/o alla batteria, di afferrarlo o di trasportarlo. Se durante

il trasporto dell’elettroutensile si ha il dito sull’interruttore o se si collega l’elettroutensile attivato all’alimentazione di corrente, possono verificarsi degli incidenti.

d) Rimuovere gli utensili di regolazione o la chiave per dadi prima di

regolare l’elettroutensile. Un utensile o una chiave che si trova in una

parte dell’apparecchio in rotazione può provocare lesioni.

e) Evitare una postura anomala. Assicurare una posizione sicura e mantenere

l’equilibrio in qualsiasi momento. Ciò consente un migliore controllo dell’elettroutensile in situazioni inaspettate.

f) Indossare un abbigliamento adeguato. Non indossare abiti larghi,

né gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti in movimento. Vestiti ampi, gioielli o capelli lunghi possono rimanere impigliati

nelle parti in movimento.

g) Se è possibile installare dispositivi di aspirazione e di raccolta

della polvere, assicurarsi che questi siano collegati e utilizzati correttamente. L’utilizzo di un dispositivo di aspirazione della polvere può

ridurre i rischi legati alla polvere.

a) Non sovraccaricare l’apparecchio. Per il proprio lavoro utilizzare

l’elettroutensile adeguato. Con l’elettroutensile adeguato, sarà possibile

lavorare meglio e in modo più sicuro nei valori di carico indicati.

b) Non utilizzare elettroutensili con interruttori difettosi.

Un elettroutensile che non è più possibile accendere o spegnere è pericoloso e necessita di riparazione.

c) Scollegare la spina dalla presa di corrente e/o rimuovere la batteria

prima di effettuare qualsiasi regolazione dell’apparecchio, sostituire gli accessori o riporre l’elettroutensile. Questa misura precauzionale

impedisce l’avvio accidentale dell’elettroutensile.

d) Conservare gli elettroutensili non utilizzati fuori dalla portata dei

bambini. Non lasciare che l’elettroutensile sia utilizzato da persone che non hanno familiarità con esso o non hanno letto le istruzioni.

Gli elettroutensili sono pericolosi nelle mani di persone inesperte.

e) Mantenere gli elettroutensili con cura. Controllare che le parti

mobili funzionino correttamente e non si blocchino, che non siano rotte o danneggiate, di modo che la funzione dell’elettroutensile non sia compromessa. Far riparare le parti danneggiate prima di utilizzare l’elettroutensile. Molti incidenti sono causati da una scarsa

manutenzione degli elettroutensili.

f) Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio ben

curati e con bordi affilati si inceppano meno e sono più facili da controllare.

g) Utilizzare l’elettroutensile, gli accessori, gli utensili per applicazioni

specifiche, ecc. attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e l’attività da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti

potrà dar luogo a situazioni di pericolo.

h) Fare riparare l’elettroutensile esclusivamente da personale

specializzato e solo impiegando pezzi di ricambio originali.

In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

Utilizzo e trattamento degli elettroutensili

Assistenza

Tenere l’apparecchio per le superfici di impugnatura isolate quando si eseguono operazioni in cui la vite può venire a contatto con fili nascosti o il proprio cavo. Il contatto della vite con un ﬁlo in tensione può anche mettere

sotto tensione parti dell’apparecchio in metallo e causare scosse elettriche.

• Bloccare o ancorare sempre le ruote prima di utilizzare il prodotto e tirare il freno di stazionamento.

• Durante la rimozione o il ﬁssaggio del copriruota, procedere con estrema cautela per evitare lesioni alle persone o danni materiali..

1.2 Avvertenze di sicurezza per avvitatori a impulsi

• Utilizzare dispositivi di sollevamento supplementare e dispositivi di supporto di sicurezza durante la sostituzione degli pneumatici del veicolo.

• Quando si utilizza l’avvitatore a impulsi, non toccarlo con le mani..

Rischi residui

Anche se si utilizza correttamente questo elettroutensile, sussistono comunque sempre rischi residui. Possono manifestarsi i seguenti rischi relativamente alla struttura e alla versione di questo elettroutensile:

1. Danni polmonari se non si indossa alcuna maschera antipolvere adeguata.

2. Danni all’udito se non si indossa alcuna protezione per l’udito adeguata.

3. Danni alla salute derivanti da vibrazioni mano-braccio se si utilizza l’apparecchio per un lungo periodo o se l’uso o la manutenzione non sono adeguati.

Avviso! Questo elettroutensile produce un campo elettromagnetico durante il funzionamento. Questo campo può interferire con impianti medici attivi o passivi in determinate circostanze. Per ridurre il rischio di lesioni gravi o mortali, i portatori di tali impianti medici devono consultare il proprio medico e il produttore dell’impianto consultato prima di utilizzare l’elettroutensile.

Indossare una maschera antipolvere. Nella lavorazione del legno e di altri materiali possono avere origine polveri nocive per la salute.

Indossare sempre occhiali protettivi. Pericolo di lesioni agli

occhi da schegge o polveri.

Indossare una protezione per l’udito. L’esposizione al rumore può causare la perdita dell’udito.

Indossare abbigliamento protettivo. Ad esempio camicie da lavoro, tute e berretti aggiuntivi.

1 avvitatore a impulsi con cavo

4 inserti chiave a tubo (17 mm, 19 mm, 21 mm, 22 mm)

1 custodia per il trasporto

2. Materiale consegnato

Questi simboli sono utilizzati sulle seguenti pagine:

Avviso Nota

Indumenti di protezione Maschera antipolvere

Protezione per l’udito Protezione visiva

Classe di protezione II Tutela ambientale

3. Spiegazione dei simboli utilizzati

4. Elementi

di comando

1. Impugnatura

2. Cavo di rete con spina di alimentazione

3. Rotazione destrorsa interruttore a bilico (F)

4. Rotazione sinistrorsa interruttore a bilico (R)

5. Supporto della chiave a tubo

6. Inserti chiave a tubo (accessori)

7. Custodia per il trasporto (non rafﬁ gurata)

5. Uso

5.1 Uso conforme alle disposizioni

22 mm 21 mm 19 mm 17 mm

Questo avvitatore a impulsi è adatto per avvitare e svitare bulloni, viti e dadi. Non utilizzarlo per ﬁ ni diversi. L’uso improprio dell’utensile può provocare lesioni alle persone o danni alle cose.

Con questo avvitatore a impulsi possono essere utilizzate solo chiavi a tubo con barrette quadre (12,7 mm, ½").

Tutte le applicazioni con l’apparecchio che non sono indicate nel capitolo "Uso conforme alle disposizioni" sono considerate come un utilizzo non conforme.

L’apparecchio non deve essere utilizzato per le seguenti ﬁnalità:

• per la miscelazione di vernici o materiali da costruzione,

• per la lucidatura, la smerigliatura, l’afﬁlatura con i corrispondenti margini di guardia

• come motore per ulteriori apparecchi.

Esiste il pericolo di lesioni.

Per tutti i danni conseguenti, nonché per le lesioni personali derivanti da uso improprio, è responsabile l’utilizzatore dell’apparecchio. Quando si utilizzano componenti di altri produttori o non originali sulla macchina, è invalidata la garanzia.

5.2 Uso non conforme alle disposizioni

Avviso!

• Per ridurre il rischio di lesioni, scollegare l’utensile dall’alimentazione elettrica prima di inserire o rimuovere accessori o prima di effettuare regolazioni.

• Utilizzare solo chiavi a tubo o altri accessori appositamente progettati per avvitatori a impulsi. Altre chiavi a tubo o altri accessori potrebbero scheggiarsi o rompersi, provocando quindi lesioni.

Prima dell’utilizzo dell’utensile eseguire un controllo visivo: Le chiavi a tubo ad es. presentano collegamenti e sono posizionate correttamente sul supporto della chiave a tubo? Il supporto della chiave a tubo si è deformato? L’interruttore a bilico, il cavo di rete o la spina di alimentazione sono danneggiati?

• Fissare la chiave a tubo (6): Inserire la chiave a tubo sul relativo supporto (5) e premerla ﬁno all’aggancio nello stesso.

• Rimuovere la chiave a tubo (6): Tenere ferma la chiave a tubo ed estrarla dal relativo supporto (5).

6. Funzionamento

6.1 Inserimento/ rimozione della chiave a tubo

6.2 Accensione/ spegnimento

Questo avvitatore a impulsi è dotato di un interruttore a bilico, con il quale è possibile passare da rotazione destrorsa a quella sinistrorsa.

• Collegare la spina di alimentazione (2) con una presa di corrente adatta.

• Selezionare una chiave a tubo adatta. Durante l’inserimento prestare attenzione che la chiave a tubo sia posizionata saldamente e in modo sicuro nel relativo supporto (5).

• Posizionare l’utensile saldamente sul materiale di ﬁ ssaggio da lavorare (bullone o dado).

• Per la rotazione destrorsa (in senso orario per avvitare il materiale di ﬁ ssaggio), premere l’interruttore a bilico sulla posizione destrorsa (F) (3). Prima dell’utilizzo, veriﬁ care che il senso di rotazione sia corretto.

Per motivi di sicurezza, la coppia viene limitata durante la rotazione destrorsa a 100 Nm. Stringere i bulloni della ruota con una chiave dinamometrica e una coppia di circa 120 Nm. Si segnala che, dopo un percorso di circa 50 km, i bulloni devono essere nuovamente serrati. Controllare che i bulloni della ruota siano saldi.

• Per la rotazione sinistrorsa (in senso antiorario per allentare il materiale di ﬁ ssaggio), premere l’interruttore a bilico sulla posizione sinistrorsa (R) (4). Prima dell’utilizzo, veriﬁ care che il senso di rotazione sia corretto.

• Rilasciare l’interruttore a bilico (3 o 4) per far fermare l’utensile.

• Disconnettere la spina di alimentazione (2) dopo aver operato con il collegamento dell’alimentazione.

Rotazione sinistrorsa (R)

Rotazione destrorsa (F)

Indicazioni di funzionamento:

• L’allentamento/serraggio di bulloni, viti o dadi può richiedere diversi colpi.

• Più si stringe un bullone, una vite o un dado, più saldo sarà. Evitare un serraggio prolungato per evitare danni al materiale di ﬁ ssaggio o alle opere di muratura.

• Notare in particolare, che il materiale di montaggio più piccolo spesso richiede meno forza.

• Olio, sporco, ruggine e altri materiali che si trovano sui ﬁ letti oppure sotto le teste delle viti possono inﬂ uenzare la resistenza dei materiali di ﬁ ssaggio.

Avviso! Tenere le mani e il cavo di alimentazione a una distanza

sufﬁ ciente tra la chiave a tubo e parti in movimento.

Avviso! Lasciare che il motore prima di passare da rotazione destrorsa a sinistrorsa si arresti completamente per evitare danni al motore e ad altre parti dell’utensile.

Avviso! Seguire le istruzioni contenute nel manuale del costruttore del veicolo per l’uso di questo prodotto. Le speciﬁ che consigliate non devono essere superate in alcun caso. Serrare i dadi delle ruote in base alle speciﬁ che di serraggio indicate nelle istruzioni di funzionamento del veicolo. Dadi serrati troppo stretti o troppo allentati possono provocare la rottura della ruota.

• nserire una marcia o impostare il cambio automatico su "P". Bloccare le ruote con il freno a mano.

• Collegare la spina di alimentazione (2) con una presa di corrente adatta.

6.3 Sostituzione degli pneumatici

• Sollevare il veicolo con gli accessori e gli utensili originali del produttore di automobili. Rispettare rigorosamente le istruzioni per l’uso del produttore.

• Selezionare una chiave a tubo adatta. Durante l’inserimento prestare attenzione che la chiave a tubo sia posizionata saldamente e in modo sicuro nel relativo supporto (5).

• Posizionare l’utensile saldamente sul materiale di ﬁssaggio da lavorare dello pneumatico.

• Per l’avvitamento (in senso orario), premere l’interruttore a bilico sulla posizione di rotazione destrorsa (F) (3). Prima dell’utilizzo, veriﬁcare che il senso di rotazione sia corretto.

• Per allentare (in senso antiorario), impostare l’interruttore a bilico sulla posizione di rotazione sinistrorsa (R) (4). Prima dell’utilizzo, veriﬁcare che il senso di rotazione sia corretto.

• L’allentamento di dadi/viti delle ruote può richiedere diversi colpi.

• Rilasciare l’interruttore a bilico (3 o 4) per far fermare l’utensile.

• Disconnettere la spina di alimentazione (2) dopo aver operato con il collegamento dell’alimentazione.

Note:

• Rispettare rigorosamente le istruzioni del produttore per quanto riguarda la coppia da utilizzare. Non ci sono valori generali per cerchi in lega e cerchi in acciaio.

• Prima di guidare controllare con una chiave dinamometrica la posizione corretta di dadi/viti delle ruote.

• Dopo un percorso di 30-50 km, controllare con una chiave dinamometrica la posizione corretta di dadi/viti delle ruote.

Avviso! Prima della pulizia o della manutenzione scollegare sempre l’utensile dalla rete elettrica per ridurre il rischio di lesioni. Non tentare mai di riparare da soli l’utensile.

• Staccare la spina di alimentazione (2) dalla presa di corrente.

• Rimuovere la chiave a tubo (6) dal rispettivo supporto (5).

• Pulire le prese d’aria da polvere e sporcizia.

• Per pulire utilizzare un sapone delicato e un panno inumidito per pulire l’alloggiamento e la maniglia (1) dell’avvitatore a impulsi. Mantenere il manico sempre pulito da olio e grasso.

• Si consiglia di conservare l’utensile e i rispettivi accessori in una custodia per il trasporto (7) in un luogo asciutto e pulito.

• Se il cavo di alimentazione del presente apparecchio è danneggiato, deve essere sostituito dal costruttore o dal rispettivo servizio clienti o da una persona qualiﬁcata al ﬁne di evitare situazioni pericolose.

Avviso!

• Non usare detergenti, alcol o diluenti per pulire l’utensile. Essi potrebbero grafﬁare le parti in plastica e altre parti isolate dell’utensile.

• Non usare mai diluenti inﬁammabili o combustibili in prossimità dell’utensile.

• Non immergere l’utensile in liquidi e fare attenzione che non penetrino eventuali liquidi al suo interno..

7. Pulizia e manutenzione

Spegnere l’apparecchio. Staccare la spina di alimentazione dalla presa di corrente. Se la spazzola di carbone è molto usurata, al punto che il perno di isolamento in plastica tocca il collettore al suo interno, il motore si spegne automaticamente. Se ciò si veriﬁca, entrambe le spazzole devono essere sostituite contemporaneamente. Utilizzare solo spazzole di carbone identiche. Al ﬁne di garantire la sicurezza e l’afﬁdabilità di questa macchina, i lavori di riparazione, manutenzione e regolazione devono essere eseguiti presso ofﬁcine autorizzate dal produttore o presso i centri di servizio clienti utilizzando esclusivamente ricambi originali del costruttore.

7.1 Sostituzione delle spazzole di carbone

8. Tutela

ambientale

Le apparecchiature elettriche vecchie sono materiali riciclabili e pertanto non devono essere smaltite nei riﬁuti domestici. Invitiamo pertanto tutti a supportare con un contributo attivo la conservazione delle risorse e la tutela dell’ambiente, e a consegnare questo apparecchio presso i punti di raccolta autorizzati, ove presenti.

9. Problem behebung

Problema Causa Soluzione

L’utensile non funziona.

Rumori o vibrazioni anomali.

La spina di alimentazione (2) non è collegata correttamente con una presa di corrente.

La presa non eroga corrente.

Chiave a tubo (6) non inserita correttamente sull’utensile.

Viti dell’utensile allentate.

Il motore dell’utensile deve essere oliato o riparato.

Collegare correttamente la spina di alimentazione (2) con una presa di corrente adatta.

Assicurarsi che la presa eroghi corrente.

Inserire correttamente la chiave a tubo (6).

Stringere tutte le viti dell’utensile.

Far riparare l’utensile da un’ofﬁcina autorizzata.

La chiave a tubo (6) non può essere posizionata senza problemi sui bulloni o sui dadi.

La chiave a tubo selezionata (6) non è adatta per il materiale di ﬁssaggio con il quale lavorare (bulloni, dadi).

Selezionare una chiave a tubo adeguata (6), che può essere utilizzata per i bulloni/dadi.

Numero articolo: 10923

Tensione nominale: 230 V~, 50 Hz Potenza d’ingresso nominale: 710 W Inserto chiave a tubo – dimensioni quadrate: 12,7 mm, ½" Coppia massima: 300 Nm rotazione sinistrorsa

(allentare) 100 Nm rotazione destrorsa (avvitare) Classe di protezione: Classe II Classe di protezione IP: IPXO

10. Dati tecnici

Numero di giri al minimo n0: 2200 min Dimensioni chiave a tubo: SW17, SW19, SW21 und SW22 Peso (netto): 3,23 kg

Soglia di rumorosità L Livello di potenza acustica L

Vibrazione mano-braccio ah: 19,652 m/s2; K: 1,5 m/s ah con la modalità di lavoro “Serraggio di viti e dadi dimensioni max. consentite”

• Nota: I livelli di rumorosità e vibrazioni sono stati misurati secondo le

normative EN 60745-1 ed EN 60745-2-2.

• Nota: Il valore di vibrazione indicato è stato determinato da una procedura

di controllo standardizzata e può essere utilizzato per confrontare diversi

elettroutensili con altri. Inoltre, questo valore è adatto per poter fare una

stima anticipata per l’utente dei carichi causati da vibrazioni.

• Avviso! A seconda di come si utilizza l’elettroutensile, i valori

• Adottare provvedimenti per proteggersi contro i carichi da

• Tra gli interventi appropriati sono inclusi una regolare

: 96,34 dB(A); KPA: 3,0 dB(A)

: 107,34 dB(A); KWA: 3,0 dB(A)

effettivi delle vibrazioni possono variare rispetto a quelli indicati.

vibrazioni. Prendere in considerazione l’intero processo di lavoro, compresi anche i momenti in cui l’elettroutensile funziona a vuoto o è disattivato.

manutenzione e cura degli elettroutensili e degli accessori, la conservazione delle mani al caldo, pause regolari e una buona programmazione dei processi di lavoro.

-1

10.1 Rumorosità e vibrazione

10.2 Avvertenze per i valori di rumorosità e vibrazione

10.3 Avvertenza di disturbo acustico

Non è possibile evitare una determinata quantità di rumore che proviene dall’utensile. Rimandare i lavori rumorosi nei momenti consentiti e determinati.

Attenersi ai periodi di riposo e limitare al minimo necessario la durata del lavoro. Per la propria sicurezza personale e per la tutela delle persone che si trovano nelle vicinanze, è opportuno indossare una protezione per l’udito.

11. Dichiarazione di garanzia

Fatti salvi i diritti di garanzia legale, il produttore fornisce una garanzia in base alla legislazione vigente nel Paese dell’utilizzatore, per un periodo minimo di 1 anno (in Germania 2 anni).

La garanzia ha inizio a partire dalla data di vendita dell’apparecchio all’utilizzatore ﬁnale.

La garanzia si estende solo a difetti di materiale o di lavorazione.

Le riparazioni in garanzia possono essere eseguite solo da un centro di assistenza autorizzato. Per far valere il proprio diritto alla garanzia, è necessario allegare la ricevuta di acquisto originale (con data di vendita).

Sono esclusi dalla garanzia:

• Usura normale

• Utilizzi non conformi, quali ad es. sovraccarico dell’apparecchio, accessori non approvati

• Danni per cause esterne, in seguito all’uso della forza o da corpi estranei

• Danni causati dalla mancata osservanza delle istruzioni per l’uso, ad es. collegamento a una tensione di rete errata o mancata osservanza delle istruzioni di montaggio

• Apparecchi completamente o parzialmente smontati.

12.

Dichiarazione di conformità CE



Oryginalna instrukcja obsługi

Spis treści

1. Wskazówki dotyczące bezpieczeństwa ........... 67

1.1. Ogólne wskazówki dotyczące bezpiecznego

stosowania narzędzi elektrycznych ............. 67

1.2. Wskazówki dotyczące bezpiecznego

stosowania wkrętarek udarowych .............. 69

2. Zakres dostawy .................................................. 71

3. Objaśnienie stosowanych symboli ................... 71

4. Elementy obsługowe ......................................... 72

5. Użycie .................................................................. 72

5.1. Użycie zgodne z przeznaczeniem ............... 72

5.2. Użycie niezgodne z przeznaczeniem ......... 73

6. Obsługa ............................................................... 73

6.1. Zakładanie/zdejmowanie kluczy

nasadowych ............................................... 73

6.2. Włączanie/wyłączanie ..................................74

6.3. Wymiana opon ........................................... 75

7. Czyszczenie i pielęgnacja .................................. 77

7.1 Wymiana szczotek węglowych ................... 77

8. Ochrona środowiska .......................................... 78

9. Rozwiązywanie problemów .............................. 78

10. Dane techniczne ................................................. 79

10.1. Hałas i wibracje .......................................... 79

10.2. Wskazówki dotyczące hałasu oraz wibracji . 79

10.3 Wskazówki dotyczące obciążenia hałasem . 79

11. Oświadczenie gwarancyjne .............................. 80

12. Deklaracja zgodności WE .................................. 81

OSTRZEŻENIE Należy przeczytać wskazówki bezpieczeństwa oraz instrukcje! Zaniedbania w zakresie przestrzegania wskazówek

bezpieczeństwa oraz instrukcji mogą spowodować porażenia przez prąd elektryczny, pożary i/lub ciężkie obrażenia ciała!

Wszystkie wskazówki dotyczące bezpieczeństwa oraz instrukcje należy zachować na przyszłość i w razie potrzeby przekazać innym użytkownikom lub kolejnym właścicielom.

Użyte we wskazówkach bezpieczeństwa określenie „narzędzie elektryczne” odnosi się do zasilanych z sieci ręcznych narzędzi elektrycznych (z kablem sieciowym) oraz zasilanych na baterie ręcznych narzędzi elektrycznych (bez kabla sieciowego).

1. Wskazówki dotyczące bezpieczeństwa

1.1 1.1 Ogólne wskazówki dotyczące bezpiecznego stosowania narzędzi elektrycznych

a) Stanowisko pracy należy utrzymywać w czystości i należy

zapewnić w nim dobrą wentylację. Nieporządek oraz niedoświetlony

zakres roboczy mogą stać się przyczyną wypadków.

b) Nie należy używać narzędzi elektrycznych w otoczeniu

zagrożonym wybuchem, w którym znajdują się palne ciecze, gazy oraz pyły. Narzędzia elektryczne generują iskry, które mogą

spowodować zapłon pyłów lub oparów.

c) Podczas używania narzędzi elektrycznych w pobliżu nie mogą

znajdować się dzieci ani osoby trzecie. Odwrócenie uwagi może

przyczynić się do utraty kontroli nad narzędziem elektrycznym.

Wtyczka podłączeniowa narzędzia elektrycznego musi pasować

do gniazda wtykowego. Nie wolno w żaden sposób zmieniać ani modyfikować wtyczki podłączeniowej. Podczas używania uziemionych narzędzi elektrycznych nie stosować przejściówek. Stosowanie wtyczek,

w których nie wprowadzono żadnych zmian, oraz odpowiednich gniazd wtykowych zmniejsza ryzyko porażenia przez prąd elektryczny.

Należy unikać dotykania uziemionych powierzchni przedmiotów takich jak np. rury, kaloryfery, kuchenki oraz lodówki. Istnieje podwyższone

ryzyko porażenia przez prąd elektryczny, gdy ciało jest uziemione.

Narzędzia elektryczne należy chronić przed deszczem oraz wilgocią.

Wniknięcie wody do narzędzia elektrycznego zwiększa ryzyko porażenia przez prąd elektryczny.

Nie używać kabla niezgodnie z jego przeznaczeniem np. do noszenia narzędzia elektrycznego, zawieszania go. Nie odłączać wtyczki, ciągnąc za kabel. Kabel należy chronić przed wysokimi temperaturami, olejami, ostrymi krawędziami oraz ruchomymi elementami urządzeń.

Uszkodzone lub zaplątane kable zwiększają ryzyko porażenia przez prąd elektryczny.

Bezpieczeństwo w miejscu pracy

Bezpieczeństwo elektryczne

Bezpieczeństwo

osób

e) Gdy narzędzie elektryczne stosowane jest na zewnątrz, należy

stosować wyłącznie przewody przedłużające, które nadają się także do użycia na zewnątrz. Stosowanie przewodu przedłużającego

nadającego się do użycia na zewnątrz zmniejsza ryzyko porażenia przez prąd elektryczny.

f) Jeżeli nie można uniknąć stosowania narzędzia elektrycznego

w wilgotnym otoczeniu, należy używać wyłącznika ochronnego prądowego. Używanie wyłącznika ochronnego prądowego zmniejsza

ryzyko porażenia przez prąd elektryczny.

Należy zachować ostrożność i zwracać uwagę na to, co się robi. Podczas pracy z narzędziem elektrycznym należy zachowywać się rozważnie. Nie należy używać narzędzi elektrycznych, gdy jest się zmęczonym, pod wpływem narkotyków, alkoholu czy leków. Chwila

nieuwagi podczas używania narzędzia elektrycznego wystarczy, by spowodować ciężkie obrażenia ciała.

b) Należy nosić osobiste wyposażenie ochronne i bezwzględnie zawsze

okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego

jak maska przeciwpyłowa, obuwie ochronne z podeszwą antypoślizgową, kask ochronny czy ochrona słuchu, w zależności od rodzaju używanego narzędzia elektrycznego, zmniejsza ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed

podłączeniem narzędzia do sieci elektrycznej oraz/i do akumulatora, należy upewnić się, że narzędzie elektryczne jest wyłączone. Trzymanie

palca na włączniku podczas przenoszenia narzędzia lub podłączanie włączonego narzędzia elektrycznego do sieci elektrycznej, może spowodować wypadek.

d) Przed włączeniem narzędzia elektrycznego należy usunąć narzędzia

nastawcze oraz klucze płaskie. Narzędzie lub klucz podłączone do

elementu obrotowego narzędzia elektrycznego może spowodować obrażenia ciała.

e) Należy unikać przyjmowania niestandardowej postawy ciała. Należy

zapewnić sobie stabilne oparcie i przez cały czas utrzymywać równowagę. Pozwoli to w nieoczekiwanych sytuacjach lepiej kontrolować

narzędzie elektryczne.

f) Należy nosić odpowiednią odzież. Nie należy nosić szerokich ubrań

ani biżuterii. Zapewnić, aby włosy, części garderoby oraz rękawice znajdowały się z dala od poruszających się elementów. Luźna odzież,

biżuteria czy długie włosy mogą zostać wciągnięte przez ruchome części.

g) W przypadku montażu urządzeń odsysających oraz wychwytujących

pył należy upewnić się, że urządzenia te są podłączone i odpowiednio wykorzystywane. Stosowanie

zagrożenia powodowane przez pyły.

odsysacza pyłu może zmniejszyć

a) Nie wolno przeciążać urządzenia. Podczas prac należy używać

przeznaczonego do danego zastosowania narzędzia elektrycznego.

Używając odpowiedniego narzędzia, należy pracować w podanym zakresie mocy. Pozwoli to zapewnić wydajniejszą i bezpieczniejszą pracę.

b) Nie wolno używać narzędzia elektrycznego, jeżeli jego włącznik jest

uszkodzony. Narzędzie elektryczne, którego nie można włączyć

ani wyłączyć, stanowi zagrożenie i wymaga naprawy.

c) Przed dokonaniem ustawień, wymianą akcesoriów czy odłożeniem

narzędzia elektrycznego w miejsce jego przechowywania należy wyjąć wtyczkę z gniazda sieciowego i/lub wyjąć baterie. Te środki zapobiegawcze

pozwolą zapobiec niezamierzonemu uruchomieniu narzędzia elektrycznego.

d) Nieużywane narzędzia elektryczne należy przechowywać poza zasięgiem

dzieci. Nie wolno pozwalać na używanie narzędzia elektrycznego osobom, które nie zapoznały się z jego obsługą i nie przeczytały niniejszych wskazówek. Narzędzia elektryczne są

niebezpieczne, gdy używane są przez osoby bez doświadczenia.

e) Należy starannie dbać o dobry stan urządzenia. Należy sprawdzić, czy

ruchome części urządzenia działają bez zarzutu i się nie zakleszczają, czy części nie są połamane lub uszkodzone, czy działanie urządzenia nie jest zakłócone. Przed użyciem narzędzia elektrycznego należy zlecić naprawę uszkodzonych części. Wiele wypadków ma swoje źródło w niewłaściwej

pielęgnacji narzędzi elektrycznych.

f) Należy zadbać o to, by narzędzia skrawające były ostre i czyste. Starannie

utrzymane narzędzia skrawające z ostrymi krawędziami tnącymi rzadziej się zakleszczają i są łatwiejsze do prowadzenia.

g) Narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. należy

używać zgodnie z niniejszymi instrukcjami. Należy uwzględniać przy tym warunki robocze oraz rodzaj wykonywanej pracy. Użycie narzędzi

elektrycznych niezgodnie z ich przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.

h) Naprawę narzędzia elektrycznego należy zlecać wyłącznie

wykwalifikowanemu personelowi. Należy używać wyłącznie oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo pracy z narzędziem

elektrycznym.

Stosowanie narzędzia elektrycznego i obchodzenie się z nim

Serwis

Podczas wykonywania prac, podczas których może dojść do kontaktu śruby z ukrytymi przewodami przewodzącymi prąd elektryczny lub z kablem sieciowym urządzenia, należy trzymać urządzenie za izolowane powierzchnie uchwytów. Kontakt śruby z przewodem przewodzącym prąd

elektryczny może spowodować przeniesienie napięcia elektrycznego także na metalowe części urządzenia i doprowadzić do porażenia przez prąd elektryczny.

•

Przed użyciem produktu zawsze blokować lub zabezpieczać klinami koła pojazdu i zaciągać hamulec postojowy.

•

Podczas zdejmowania i zakładania kołpaków kół zachować najwyższą

ostrożność, aby uniknąć szkód osobowych oraz materialnych.

1.2 Wskazówki dotyczące bezpiecznego stosowania wkrętarek udarowych

•

Podczas zmiany opon stosować dodatkowy podnośnik oraz zabezpieczające urządzenia podporowe.

•

Podczas używania wkrętarki udarowej nie dotykać rękami jej napędu.

Ryzyka

szczątkowe

Nawet jeżeli narzędzie elektryczne używane jest zgodnie z przepisami, istnieją ryzyka szczątkowe. Potencjalne zagrożenia związane z budową oraz wersją tego narzędzia elektrycznego:

1. Uszkodzenia płuc w przypadku nienoszenia odpowiedniej maski przeciwpyłowej

2. Uszkodzenia słuchu w przypadku nienoszenia odpowiedniej ochrony słuchu

3. Pogorszenie zdrowia związane z wibracjami przenoszonymi przez dłonie i ramiona w przypadku dłuższego stosowania urządzenia lub jego niezgodnego z zaleceniami prowadzenia i konserwacji.

Ostrzeżenie! Podczas pracy niniejsze narzędzie elektryczne wytwarza pole elektromagnetyczne. W określonych okolicznościach pole to może mieć negatywny wpływ na aktywne lub pasywne implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych urazów ciała, zaleca się, aby przed przystąpieniem do pracy z narzędziem elektrycznym osoby z implantami medycznymi skonsultowały się ze swoim lekarzem lub producentem implantu.

Należy nosić maskę przeciwpyłową. Podczas obróbki drewna lub innych materiałów może powstawać szkodliwy dla zdrowia pył.

Należy zawsze nosić okulary ochronne. Niebezpieczeństwo skaleczenia oczu przez odpryski lub pyły.

Należy nosić ochronę słuchu. Na skutek hałasu może dojść do utraty słuchu.

TNależy nosić odzież ochronną. Np. dodatkowe koszule robocze, kombinezony lub czapki.

1 wkrętarka udarowa z kablem sieciowym

4 nasadki kluczy nasadowych (17 mm, 19 mm, 21 mm, 22 mm)

1 walizka

2. Zakres dostawy

Na nast�pnych stronach stosowane s� poni�sze symbole:

Ostrzeżenie Uwaga

Odzież ochronna

Ochrona słuchu Ochrona wzroku

Klasa ochrony II Ochrona środowiska

3. Objaśnienie stosowanych symboli

Maska przeciwpyłowa

4. Elementy obsługowe

1. Rękojeść

2. Kabel sieciowy z wtyczką

3. Przełącznik kołyskowy – bieg w prawo (F)

4. Przełącznik kołyskowy – bieg w lewo (R)

5. Uchwyt kluczy nasadowych

6. Nasadki kluczy nasadowych (akcesoria)

7. Walizka (nieprzedstawiona na ilustracji)

Użytkowanie

5.1 Użytkowanie zgodne z

przeznaczeniem

22 mm 21 mm 19 mm 17 mm

Opisana wkrętarka udarowa jest przeznaczona do wkręcania i wykręcania trzpieni, śrub i nakrętek. Nie należy jej używać do innych celów. Użytkowanie narzędzia niezgodnie z przeznaczeniem może powodować obrażenia ciała lub szkody rzeczowe.

Do wkrętarki udarowej można używać wyłącznie kluczy nasadowych z nakładką czworokątną (12,7 mm, ½").

Wszystkie zastosowania urządzenia, które nie zostały wymienione w rozdziale „Użytkowanie zgodne z przeznaczeniem” uznawane są za niezgodne z przeznaczeniem.

Nie wolno używać urządzenia do następujących celów:

•

do mieszania farb i materiałów,

•

polerowania, szlifowania, ostrzenia, grawerowania z odpowiednimi

nasadkami,

•

napędzania innych urządzeń..

5.2 Użytkowanie niezgodne z przeznaczeniem

Istnieje niebezpieczeństwo odniesienia obrażeń ciała.

Odpowiedzialność za wszystkie szkody rzeczowe oraz osobowe, które powstały wskutek niewłaściwego używania urządzenia ponosi użytkownik. W przypadku używania urządzenia z zastosowaniem innych lub nieoryginalnych części wygasa gwarancja producenta..

Ostrzeżenie!

•

Aby zmniejszyć ryzyko odniesienia obrażeń, przed montażem

lub demontażem akcesoriów dodatkowych i przed zmianą ustawień należy zawsze odłączać narzędzie od zasilania sieciowego.

• Należy używać wyłącznie kluczy nasadowych i innych akcesoriów specjalnie zaprojektowanych do stosowania z wkrętarką udarową. Inne klucze nasadowe lub akcesoria mogłyby rozprysnąć się lub złamać i spowodować obrażenia.

Przed rozpoczęciem prac z użyciem narzędzia należy przeprowadzić kontrolę wzrokową pod kątem następujących aspektów: Czy na kluczu nasadowym nie są widoczne na przykład pęknięcia i czy jest prawidłowo osadzony w uchwycie? Czy klucz nasadowy nie jest skrzywiony? Czy przełącznik kołyskowy, kabel sieciowy lub wtyczka nie są uszkodzone?

•

Zakładanie klucza nasadowego (6): Włożyć klucz nasadowy w uchwyt (5) i dociskać do momentu, aż klucz zatrzaśnie się w uchwycie.

•

Zdejmowanie klucza nasadowego (6): Należy chwycić klucz nasadowy

i wyciągnąć go z uchwytu (5).

6. Obsługa

6.1 Wkładanie/ zdejmowanie klucza nasadowego

6.2 Włączanie/ wyłączanie

Niniejsza wkrętarka udarowa wyposażona jest w przełącznik kołyskowy, za pomocą którego można przełączać pomiędzy biegiem w prawo i biegiem w lewo.

•

Należy podłączyć zasilacz (2) do odpowiedniego gniazda sieciowego.

•

Należy wybrać odpowiedni klucz nasadowy. Po włożeniu klucza

nasadowego należy sprawdzić, czy jest prawidłowo i bezpiecznie zamocowany w uchwycie (5).

•

Należy mocno przyłożyć narzędzie do obrabianego elementu mocującego

(trzpienia lub nakrętki) .

•

Aby włączyć obroty w prawo (zgodnie z ruchem wskazówek zegara, w

celu wkręcenia elementu mocującego), należy nacisnąć i przytrzymać przełącznik kołyskowy w pozycji dla biegu w prawo (F) (3). Przed rozpoczęciem prac z użyciem narzędzia należy sprawdzić, czy kierunek obrotu jest prawidłowy.

Ze względów bezpieczeństwa moment obrotowy podczas biegu w prawo jest ograniczony do 100 Nm. Należy dokręcić sworznie koła za pomocą klucza dynamometrycznego z momentem obrotowym ok. 120 Nm. Należy pamiętać, że po przejechaniu ok. 50 km należy ponownie dokręcić sworznie kół. Należy sprawdzić sworznie kół pod kątem prawidłowego osadzenia.

•

Aby włączyć obroty w lewo (przeciwnie do ruchu wskazówek zegara, w

celu odkręcenia elementu mocującego), należy nacisnąć i przytrzymać przełącznik kołyskowy w pozycji dla biegu w lewo (R) (4). Przed rozpoczęciem prac z użyciem narzędzia należy sprawdzić, czy kierunek obrotu jest prawidłowy.

•

Należy zwolnić przełącznik kołyskowy (3 lub 4), aby narzędzie zatrzymało

się.

•

Po zakończeniu pracy należy odłączyć zasilacz (2) od gniazda sieciowego.

Bieg w lewo (R)

Bieg w prawo (F)

Wskazówki dotyczące użytkowania narzędzia:

• Odkręcenie/ dokręcenie trzpieni, śrub lub nakrętek może wymagać kilkukrotnego przyłożenia narzędzia.

•

Im dłużej trzpienie, śruby lub nakrętki są wkręcane, tym

są stabilniej zamocowane. Należy unikać zbyt mocnego dokręcania, aby nie uszkodzić elementów mocujących lub muru.

•

Należy w szczególności pamiętać, że w przypadku mniejszych

elementów mocujących nie jest wymagana duża siła dokręcania.

•

Olej, zabrudzenia, rdza i inne substancje znajdujące się na

gwintach śrub lub pod ich łbami mogą wpływać na osadzenie elementów mocujących.

Ostrzeżenie! Należy zapewnić, aby ręce i kabel sieciowy znajdowały

się z dala od klucza nasadowego i poruszających się części.

Ostrzeżenie! Przed przełączeniem pomiędzy biegiem w prawo i biegiem w lewo należy odczekać, aż silnik zatrzyma się, aby zapobiec uszkodzeniu silnika i innych części narzędzia.

Ostrzeżenie! Należy przestrzegać wskazówek zawartych w instrukcji producenta pojazdu, dotyczącej użytkowania niniejszego produktu. W żadnym wypadku nie wolno przekraczać zalecanych wartości. Nakrętki mocujące koła należy dokręcić zgodnie z podanymi w instrukcji obsługi pojazdu wartościami momentów obrotowych. Zbyt mocne lub zbyt luźne dokręcenie nakrętek mocujących koła może prowadzić do nieprawidłowego działania koła.

•

Należy włączyć bieg lub ustawić automatyczną skrzynię biegów na

pozycję „P”. Należy zablokować koła, zaciągając hamulec ręczny.

•

Należy podłączyć zasilacz (2) do odpowiedniego gniazda sieciowego.

6.3 Wymiana opon

7. Czyszczenie i pielęgnacja

7.1 Wymiana szczotek węglowych

•

Należy podnieść pojazd za pomocą oryginalnych narzędzi i akcesoriów

producenta pojazdu. Należy ściśle przestrzegać instrukcji obsługi producenta.

•

Należy wybrać odpowiedni klucz nasadowy. Po włożeniu klucza

nasadowego należy sprawdzić, czy jest prawidłowo i bezpiecznie zamocowany w uchwycie (5).

•

Należy mocno przyłożyć narzędzie do obrabianego elementu mocującego.

•

W celu wkręcenia elementu mocującego (zgodnie z ruchem wskazówek

zegara) należy nacisnąć i przytrzymać przełącznik kołyskowy w pozycji dla biegu w prawo (F) (3). Przed rozpoczęciem prac z użyciem narzędzia należy sprawdzić, czy kierunek obrotu jest prawidłowy.

•

W celu odkręcenia elementu mocującego (w kierunku przeciwnym do

ruchu wskazówek zegara) należy nacisnąć i przytrzymać przełącznik kołyskowy w pozycji dla biegu w lewo (R) (4). Przed rozpoczęciem prac z użyciem narzędzia należy sprawdzić, czy kierunek obrotu jest prawidłowy.

•

Odkręcenie nakrętek/ śrub mocujących koło może wymagać

kilkukrotnego przyłożenia narzędzia.

•

Należy zwolnić przełącznik kołyskowy (3 lub 4), aby narzędzie zatrzymało

się.

•

Po zakończeniu pracy należy odłączyć zasilacz (2) od gniazda sieciowego.

Uwagi:

•

Należy ściśle przestrzegać wskazówek producenta

dotyczących zalecanego momentu obrotowego. Nie ma żadnych zalecanych ogólnych wartości dla aluminiowych i stalowych obręczy koła.

•

Przed rozpoczęciem jazdy należy sprawdzić przy użyciu

klucza dynamometrycznego prawidłowe osadzenie nakrętek/ śrub mocujących koło.

•

Po przejechaniu 30-50 km należy sprawdzić przy użyciu

klucza dynamometrycznego prawidłowe osadzenie nakrętek/ śrub mocujących koło.

Ostrzeżenie! Przed rozpoczęciem prac związanych z czyszczeniem i pielęgnacją narzędzia należy odłączyć je od zasilania sieciowego, aby zmniejszyć ryzyko odniesienia obrażeń ciała. Nigdy nie wolno podejmować prób samodzielnej naprawy narzędzia.

•

Należy wyciągnąć wtyczkę (2) z gniazda sieciowego.

•

Należy wyjąć klucz nasadowy (6) z uchwytu (5).

•

Należy usunąć pył i zabrudzenia ze szczelin wentylacyjnych.

•

Przy użyciu delikatnego mydła i zwilżonej ściereczki oczyścić obudowę

i rękojeść (1) wkrętarki udarowej. Należy zawsze zwracać uwagę na to, aby rękojeść nie była zabrudzona olejem i smarem.

•

Zaleca się przechowywanie narzędzia i akcesoriów w walizce (7) w

suchym i czystym miejscu.

•

W przypadku uszkodzenia kabla sieciowego niniejszego urządzenia należy

zlecić jego wymianę producentowi, serwisantowi lub wykwaliﬁkowanej w tym zakresie osobie, aby uniknąć zagrożenia.

Ostrzeżenie!

•

Do czyszczenia narzędzia nie wolno używać żadnych

środków czyszczących, alkoholu ani rozpuszczalników. Mogłyby one uszkodzić wykonane z tworzywa sztucznego lub izolowane części narzędzia.

•

Nigdy nie wolno używać w pobliżu narzędzia palnych ani

zapalnych rozpuszczalników!

•

Nigdy nie wolno zanurzać narzędzia w cieczy i należy

uważać na to, aby ciecz nie dostała się do wnętrza narzędzia.

8. Umweltschutz

9. Problem behebung

Należy wyłączyć urządzenie. Należy wyciągnąć wtyczkę z gniazda sieciowego. Jeżeli szczotka węglowa zużyje się do tego stopnia, że wykonana z tworzywa sztucznego tuleja izolująca będzie stykać się w jej wnętrzu z kolektorem, silnik wyłączy się automatycznie. Jeżeli to nastąpi, należy równocześnie wymienić obie szczotki węglowe. Należy używać wyłącznie jednakowych szczotek węglowych. Aby zapewnić bezpieczeństwo użytkowania i niezawodne działanie niniejszego narzędzia, prace związane z naprawą, konserwacją i kalibracją narzędzia powinny być wykonywane wyłącznie w autoryzowanych przez producenta warsztatach lub centrach serwisowych i z zastosowaniem tylko oryginalnych części zamiennych producenta..

Ochrona

środowiska

Rozwiązywanie

problemów

Zużyte narzędzia elektryczne zaliczają się do surowców wtórnych i nie mogą być wyrzucane wraz z innymi odpadami z gospodarstwa domowego! Dlatego zwracamy się z prośbą o oddanie niniejszego urządzenia do odpowiedniego punktu zbiórki – jeżeli taki istnieje – i udzielenia nam tym samym wsparcia poprzez aktywny udział w działaniach mających na celu ochronę zasobów i środowiska.

Problem Przyczyna Rozwiązanie

Narzędzie nie działa.

Wtyczka (2) nie jest prawidłowo włożona do gniazda sieciowego.

Należy prawidłowo włożyć wtyczkę (2) do gniazda sieciowego.

Nietypowe odgłosy i wibracje.

Nie można prawidłowo przyłożyć klucza nasadowego (6) do trzpieni i nakrętek.

Brak prądu w gnieździe sieciowym.

Klucz nasadowy (6) został nieprawidłowo włożony do narzędzia.

Śruby w narzędziu poluzowały się.

Należy naoliwić lub naprawić silnik.

Wybrany klucz nasadowy (6) nie nadaje się do użycia w przypadku zastosowanego elementu mocującego (trzpienia, nakrętki).

Należy upewnić się, że w gnieździe sieciowym jest prąd.

Należy prawidłowo włożyć klucz nasadowy (6).

Należy dokręcić wszystkie śruby w narzędziu.

Należy zlecić naprawę narzędzia w autoryzowanym warsztacie.

Należy wybrać odpowiedni klucz nasadowy (6), nadający się do zastosowania w przypadku używanego trzpienia/ nakrętki.

Numer artykułu: 10923

Napięcie znamionowe: 230 V~, 50 Hz Znamionowy pobór mocy: 710 W Rozmiar nasadki czworokątnej do klucza nasadowego: 12,7 mm, ½" Maksymalny moment obrotowy: 300 Nm dla biegu w lewo (odkręcanie) 100 Nm dla biegu w prawo (wkręcanie) Klasa ochrony: klasa II Stopień ochrony IP: IPXO

10. Dane techniczne

Prędkość obrotowa biegu jałowego n0: 2200 min Rozmiary kluczy nasadowych: SW17, SW19, SW21 und SW22 Ciężar (netto): 3,23 kg

Poziom ciśnienia akustycznego L Poziom mocy akustycznej L

Drgania miejscowe (przenoszone przez kończyny górne) ah: 19,652 m/s2; K: 1,5 m/s ah przy sposobie pracy

dopuszczalnym rozmiarze”

•

Wskazówka: Wartości dotyczące hałasu i wibracji zostały zmierzone

zgodnie z normą EN 60745-1 i EN 60745-2-2.

•

Wskazówka: Podana wartość dotycząca poziomu wibracji została

określona przy pomocy standardowej metody badawczej i może być zastosowana do porównania różnych elektronarzędzi. Ponadto na podstawie tej wartości można z góry oszacować obciążenia dla użytkownika, które powstają w wyniku wibracji.

•

Ostrzeżenie! W zależności od tego, jak używane jest

narzędzie elektryczne, faktyczny poziom wibracji może różnić się od podanego.

•

Należy przedsięwziąć odpowiednie kroki chroniące przed

obciążeniem wibracjami. Należy uwzględnić przy tym cały przebieg prac, a więc także momenty, w których narzędzie elektryczne jest używane bez obciążenia lub gdy jest wyłączone.

•

Odpowiednie środki obejmują między innymi regularną

konserwację oraz pielęgnację narzędzia elektrycznego oraz zestawu narzędzi, utrzymanie ciepłoty dłoni, regularne przerwy oraz dobre planowanie przebiegu pracy.

: 96,34 dB(A); KPA: 3,0 dB(A)

: 107,34 dB(A); KWA: 3,0 dB(A)

„Dokręcanie śrub i nakrętek o maks.

-1

10.1 Hałas i wibracje

10.2 Wskazówki dotyczące hałasu oraz wibracji

10.3 Wskazówki dotyczące

obciążenia hałasem

11.

Oświadczenie

gwarancyjne

Pewne obciążenie hałasem przy użytkowaniu tego narzędzia jest nieuniknione. Prace związane z dużym obciążeniem hałasem należy

zaplanować na godziny, w których jest to dozwolone. Należy przestrzegać godzin ciszy nocnej itp. i możliwie maksymalnie ograniczyć czas pracy. Dla zapewnienia ochrony sobie oraz osobom przebywającym w pobliżu zaleca się stosowanie odpowiedniej ochrony słuchu.

Nie naruszając ustawowych roszczeń gwarancyjnych, producent udziela gwarancji zgodnie z przepisami prawnymi kraju użytkownika, przy czym minimalny okres gwarancji wynosi 1 rok (w Niemczech 2 lata).

Za początek obowiązywania gwarancji uznaje się datę sprzedaży urządzenia użytkownikowi końcowemu.

Gwarancja obejmuje wyłącznie braki, które wynikają z błędów materiałowych lub produkcyjnych.

Naprawy gwarancyjne mogą być wykonywane wyłącznie przez autoryzowany punkt obsługi klienta. Aby móc skorzystać z przysługującego prawa do gwarancji, należy dołączyć do zgłoszenia oryginalny dowód zakupu (z datą zakupu).

Z gwarancji wyłączone są:

•

normalne zużycie

•

niewłaściwe użycie, np. przeciążanie urządzenia, stosowanie

niedopuszczonych akcesoriów

•

uszkodzenie przez oddziaływanie osób trzecich, zastosowanie zbyt dużej

siły czy ciała obce

•

szkody powstałe wskutek nieprzestrzegania instrukcji obsługi, np.

podłączenie do nieprawidłowego napięcia lub nieprzestrzeganie instrukcji montażu

•

całkowicie lub częściowo rozmontowane urządzenia.

12.

Deklaracja zgodności WE

Unitec PREMIUM Original operating instructions [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
