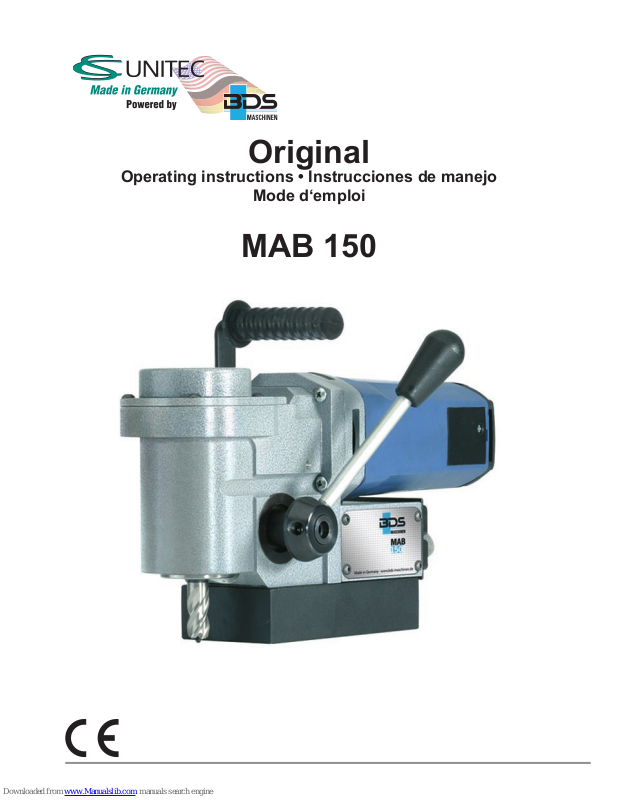

M A B 1 5 0

O r i g i n a l

O p e r a t i n g i n s t r u c t i o n s • In s t r u c c i o n e s d e m a n e j o

M o d e d ‘ e m p l o i

C o n t e n t s P a g e

O p e r a t i n g i n s t r u c t i o n s . . . . . . . . . . . . . . 7

So m m a i r e P a g e

M o d e d ’ e m p l o i . . . . . . . . . . . . . . . . . . . 4 1

In d i c e P á g i n a

In s t r u c c i o n e s d e m a n e j o . . . . . . . . . . . 2 3

2 2 Ha r b o r A v e n u e , No r w a l k , C T 0 6 8 5 0 U SA

T o l l - F r e e : 8 0 0 - 7 0 0 - 5 9 1 9

P h o n e : 2 0 3 - 8 5 3 - 9 5 2 2

F a x : 2 0 3 - 8 5 3 - 9 9 2 1

Em a i l : i n f o @ c s u n i t e c . c o m

w w w . c s u n i t e c . c o m

Distributed exclusively by:

1 0

1 1

1 2

A B C

Y61

Ge n e r a l i n s t r u c t i o n s

M A B 1 5 0

ENGLISH

T a b l e o f C o n t e n t s

Ge n e r a l i n s t r u c t i o n s . . . . . . . . . . . . . . . . 7

Sa f e t y . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

C o m p o n e n t s / d e l i v e r y c o n t e n t s . . . . . 1 3

Before using for the rst time . . . . . . . 1 3

P r e p a r a t i o n . . . . . . . . . . . . . . . . . . . . . . . 1 3

U s e . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 6

El i m i n a t i n g b l o c k a g e s . . . . . . . . . . . . . . 1 8

C l e a n i n g . . . . . . . . . . . . . . . . . . . . . . . . . 1 8

M a i n t e n a n c e . . . . . . . . . . . . . . . . . . . . . . 1 9

St o r a g e . . . . . . . . . . . . . . . . . . . . . . . . . . 1 9

T r o u b l e s h o o t i n g . . . . . . . . . . . . . . . . . . 2 0

Technical Specications . . . . . . . . . . . . 2 1

EC D e c l a r a t i o n o f C o n f o r m i t y . . . . . . . 2 2

Dear Customer, Before using the machine, please read the

operating instructions contained in these operating instructions on startup, safety, intended use as well as cleaning and care.

The links and illustrations in these instructions refer to the illustrations on the inside of the cover.

Keep these operating instructions for later use and pass them onto the next owner of the machine.

Ge n e r a l i n s t r u c t i o n s

C o p y r i g h t

This document is copyrighted. Any duplication or reprinting, in whole or in part, and the reproduction of the

illustrations, even in modied form, is only

permitted with the written approval of the manufacturer.

Li a b i l i t y d i s c l a i m e r

All technical information, data and instructions for commissioning, operation and maintenance of the machine contained in these operating instructions represent the latest status at the time of printing.

The manufacturer assumes no liability for damage or injury resulting from failure to observe the operating instructions, use for other than the intended purpose, unprofessional repairs, unauthorised

modications or use of non-approved spare

parts and accessories, tools and lubricants.

In s t r u c t i o n s o n d i s p o s a l

The packaging materials used can be

recycled. When no longer required, dispose of the packaging materials according to local environmental regulations.

This product may not be disposed of in the domestic refuse within the European Union. Dispose of the

device via communal collection points.

NOTE

► Observe the disposal instructions

from the lubricant manufacturer.

Ge n e r a l i n s t r u c t i o n s

M A B 1 5 0

ENGLISH

Sa f e t y w a r n i n g s t r u c t u r e

The following warnings are used in these operating instructions:

D A NGER

A w a r n i n g o f t h i s c a t e g o r y i n d i c a t e s a n i m p e n d i n g d a n g e r o u s s i t u a t i o n .

If the dangerous situation is not avoided, it may lead to serious injury or even death.

► Follow the instructions in this warning

to avoid possible danger of serious injury or even death.

W A R NING

A w a r n i n g o f t h i s c a t e g o r y i n d i c a t e s a p o t e n t i a l l y d a n g e r o u s s i t u a t i o n .

If the dangerous situation is not avoided, it may lead to injuries.

► Follow the instructions in this warning

to avoid possible danger of serious personal injuries.

CAUTION

A w a r n i n g s t a t e m e n t f o r t h i s s a f e t y r i s k c l a s s i n d i c a t e s a d a m a g e r i s k .

If the situation is not avoided, it may lead to material damage.

► Follow the instructions in this warning

to avoid material damage.

NOTE

► A note indicates additional information

that simplies the use of the machine.

In t e n d e d u s e

The machine is intended solely for drilling

operations in magnetic and non-magnetic metals within the limits specied in the

technical data. Any use other than previously stated is

considered as improper use.

W A R NING

D a n g e r r e s u l t i n g f r o m i m p r o p e r u s e !

If not used for its intended purpose and/ or used in any other way, the machine may be or become a source of danger.

► Use the machine only for its intended

purpose.

► Observe the procedures described in

these operating instructions.

No claims of any kind will be accepted for damage resulting from use of the appliance for other than its intended purpose.

The risk must be borne solely by the user.

NOTE

► If used commercially, pay attention

to compliance with the accident prevention and occupational safety regulations.

Sa f e t y

M A B 1 5 0

ENGLISH

Sa f e t y

W A R NING

W h e n u s i n g e l e c t r i c a l t o o l s , t h e f o l l o w i n g f u n d a m e n t a l p r e c a u t i o n s m u s t b e t a k e n t o p r o t e c t a g a i n s t

electric shock, re, injuries and

d a m a g e t o p r o p e r t y !

F u n d a m e n t a l s a f e t y p r e c a u t i o n s

■ Do not use the machine in ammable or

potentially explosive environments.

■ Persons who are unable to operate the

machine due to their physical, mental or motor response abilities may only use the machine under supervision of or instruction by a responsible person.

■ Persons with heart pacemakers or other

medical implants must not use this machine.

■ Children must not be allowed to use the

machine.

■ Before using, check the machine and

the connecting cable for damage and do not put a damaged machine into operation.

■ Before beginning work, check the

condition of the safety chain and the function of the operating elements on the machine.

■ Repairs to the mains cable may only be

carried out by a qualied electrician.

■ Repairs to the machine may only be

carried out by an authorised specialist workshop or by the works customer

service. Unqualied repairs can lead to

considerable danger for the user.

■ Repairs to the machine during the

warranty period may only be carried out by a service centre authorised by the manufacturer otherwise the guarantee will be invalidated.

■ Defective parts may only be replaced

with original spare parts. Only original spare parts guarantee that the safety requirements are met.

■ Do not leave the machine unsupervised

during operation.

■ Store the machine in a dry, temperate

location out of the reach of children.

■ Do not allow the machine to stand

outside and do not expose to moisture.

■ Make sure that your work area is

sufciently lit (>300 Lux).

■ Do not use low-power machines for

heavy working.

■ Make sure that your workplace is clean.

■ Keep the machine clean, dry and free of

oil and grease.

■ Follow the instructions on lubricating

and cooling the tool.

1 0

Sa f e t y

M A B 1 5 0

ENGLISH

D a n g e r f r o m e l e c t r i c c u r r e n t !

D A NGER

D a n g e r t o l i f e f r o m e l e c t r i c c u r r e n t ! C o n t a c t w i t h l i v e w i r e s o r c o m p o n e n t s

c a n l e a d t o s e r i o u s i n j u r y o r e v e n d e a t h !

Observe the following safety precautions to avoid any danger from electric current:

► Do not open the housing of the

machine. Risk of electric shock if live terminals are touched.

► Never immerse the machine or the

plug into water or other liquids.

► Only use extension or cable drums

with a cable cross-section of at least

1.5 mm

► Only use extension that are approved

for the place of work.

► Check the condition of the extension

cable regularly and replace if damaged.

► Avoid direct body contact with

grounded parts (e.g., tubes, radiators, steel girders) to reduce the risk of

electric shock in the event of a defect.

R i s k o f i n j u r y !

W A R NING

Im p r o p e r h a n d l i n g o f t h e m a c h i n e i n c r e a s e s t h e r i s k o f i n j u r y !

Observe the following safety precautions to avoid injuring yourself and/or others:

► Operate the machine only with the

protective equipment stipulated in these operating instructions

(see section Personal protective equipment).

► D o n o t wear protective gloves when

the machine is running. A glove can be caught by the drilling machine and torn off the hand. Risk of losing one

or more ngers.

► Remove loose jewellery before

beginning work. Wear a hair net if you have long hair.

► Always switch off the machine

before changing tools, performing maintenance or cleaning. Wait until the machine has come to a complete standstill.

► Always disconnect the voltage supply

before changing tools, cleaning or performing maintenance work in order to avoid unintentional starting of the machine.

► Do not put your hand into the

machine while it is in operation. Remove swarf only when the machine is at a standstill. Wear protective gloves when removing swarf.

1 1

Sa f e t y

M A B 1 5 0

ENGLISH

W A R NING

► When working on scaffolding, the

operator must be secured with a safety belt as the machine can oscillate dangerously in the event of interruption to the power supply.

► Check for secure clamping of the

electromagnets on the substrate

before every use (see section Preparing).

► Secure the machine with the safety

chain (D) supplied when working in

an inclined or vertical position and during overhead work. The machine could fall down if the magnet is loosened or the power fails.

► Check that the tool is tightened

securely before using (see section Inserting the tool).

► Do not allow the connecting cable to

hang over edges (trip wire effect).

P r e v e n t i n g d a m a g e

CAUTION

P o t e n t i a l d a m a g e t o p r o p e r t y i f t h e m a c h i n e i s i m p r o p e r l y u s e d !

Observe the following instructions to avoid property to damage:

► Before connecting the machine,

compare the connection data (voltage and frequency) on the rating plate

with those of your mains power supply. The data must correspond in order to avoid damage to the machine.

► Always carry the machine by the

handle.

► Do not pull the mains cable to remove

the plug from the mains socket.

► Do not crush the connecting cable. ► Do not expose the connecting cables

to heat or chemical liquids.

► Do not pull the connecting cable

across sharp edges or hot surfaces.

► Lay the connecting cable so that it

cannot be caught and wound up in

the rotating parts of the machine.

1 2

Sa f e t y

M A B 1 5 0

ENGLISH

Sa f e t y e q u i p m e n t

R e s t a r t p r o t e c t i o n

NOTE

► The machine stops automatically

when the magnetic clamp is switched off or if the power supply is interrupted.

In order to prevent the machine from starting unexpectedly after switching on the magnetic clamp again or after reconnection following interruption to the power supply

("restart protection"), the machine must be switched on using the green button (11) of

the motor switch.

Sy m b o l s o n t h e m a c h i n e

The symbols on the machine have the following meaning:

Sy m b o l M e a n i n g

Electric shock hazard!

Read the operating instructions before beginning work!

Wear protective goggles and ear protection!

P e r s o n a l p r o t e c t i v e e q u i p m e n t

Wear the following protective equipment at all times when operating the machine:

Sy m b o l M e a n i n g

Close-tting work protection

clothing with a low tear strength

Goggles for protecting eyes

against ying parts and liquids

and ear protection in areas with

noise emission >80 dB(A)

Safety shoes for protecting feet against falling objects.

Also wear the following protective equipment during special work:

Sy m b o l M e a n i n g

Helmet for protecting your head against falling objects

Wear a harness where there is a danger of falling.

Gloves for protection against injuries

1 3

P r e p a r a t i o n

M A B 1 5 0

ENGLISH

C o m p o n e n t s / d e l i v e r y

c o n t e n t s

M a c h i n e o v e r v i e w

1 Core drill

(not supplied as standard)

2 Tool mount

3/4" Weldon (19 mm)

3 Gearbox

4 Connecting nipple

for cutting oil/drilling emulsion

(covered)

5 Handle 6 Hand lever (can be attached on both

sides)

7 Drive engine 8 Operating panel (covered)

9 Magnetic foot 10 Magnet ON/OFF switch 11 Motor switch

Green = motor on Red = motor off

D e l i v e r y c o n t e n t s

MAB 150 magnetic core drilling machine

Transport case (not illustrated)

A ZAK075 ejector pin

B Safety chain

C ZKP 100 pump bottle

for cutting oil/drilling emulsion SW 4 offset screwdriver

(not illustrated)

O p t i o n a l a c c e s s o r i e s

Y Attachable ratchet

(can be attached on both sides)

Z ZHS 400 high-performance grease

spray

Before using for the rst time

T r a n s p o r t i n s p e c t i o n

As standard, the machine is supplied with the components indicated in the Delivery

contents section.

NOTE

► Check for visible signs of damage or

missing items on delivery. Report an incomplete or damaged delivery to your supplier/retailer immediately.

P r e p a r a t i o n

This section contains important instructions on the required preparation before beginning any work.

A d d i t i o n a l s a f e t y m e a s u r e s f o r

c e r t a i n w o r k

Additional safety precautions must be taken for the following operations with the machine:

No n - h o r i z o n t a l w o r k p o s i t i o n

W A R NING

R i s k o f i n j u r y f r o m a f a l l i n g m a c h i n e .

When working in inclined or vertical position and during overhead work, the machine must be secured to prevent it

from falling using the safety chain (B)

supplied.

► Check the safety chain for proper

function before every use. A damaged safety chain must not be used. Replace a damaged safety chain immediately.

1 4

P r e p a r a t i o n

M A B 1 5 0

ENGLISH

W A R NING

► Attach the safety chain in such a way

that the machine moves away from the operator in the event of slipping.

► Lay the safety chain as tightly as

possible around the handle of the machine.

► Check the secure tting of the safety

chain and lock before starting work.

► Use the protective equipment

stipulated in the section Personal protective equipment.

W o r k o n s c a f f o l d i n g

W A R NING

R i s k o f f a l l i n g f r o m s u d d e n o s c i l l a t i n g m o v e m e n t s o f t h e m a c h i n e .

When working on scaffolding, the machine can make a sudden oscillating movement on starting or in the event of power failure.

► Secure the machine with the safety

chain (B) supplied.

► Wear a safety harness to protect

yourself against falling.

C h e c k t h e c o n d i t i o n

o f t h e s u b s t r a t e

The magnetic clamping force is dependent on the condition of the substrate. The

clamping force is signicantly reduced by

paint, zinc and scale coatings and rust. The substrate must satisfy the following

conditions in order to achieve sufcient

magnetic clamping force:

■ The substrate must be magnetic.

■ The clamping surface and the magnetic

foot (9) must be clean and grease-free.

■ The clamping surface must be

completely smooth and level.

NOTE

► Clean the substrate and the magnetic

foot (9) of the machine before use.

► Remove any unevenness and loose

rust from the substrate.

► The CS Unitec range of accessories

includes special holding devices.

The best clamping effect is obtained on

low-carbon steel substrate with a thickness of at least 3/4" (20 mm).

St e e l w i t h l o w t h i c k n e s s

When drilling into low thickness steel, an

additional steel plate (minimum dimensions 4" x 7-7/8" x 3/4" [100 x 200 x 20 mm})

must be placed under the workpiece. Secure the steel plate to prevent it from

falling.

1 5

P r e p a r a t i o n

M A B 1 5 0

ENGLISH

NF m e t a l s o r w o r k p i e c e s w i t h a n u n e v e n s u r f a c e

A special holding device must be used when drilling into NF metals or into workpieces with an uneven surface.

NOTE

► CS Unitec offers a range of

accessories with special clamping

devices for tubes and non-magnetic

materials.

In s e r t i n g t h e t o o l

The machine is equipped with a

3/4" Weldon (19mm) tool mount that can

accommodate core drills up to a length of

1-3/16" (30 mm). Only use tools with the corresponding 3/4"

(19 mm) Weldon shank.

W A R NING

R i s k o f i n j u r y !

► Do not use damaged, soiled or worn

tools.

► Change tools only when the machine

is switched off and at a standstill. Disconnect the voltage supply.

W A R NING

R i s k o f i n j u r y !

► After inserting, check that the tool is

engaged securely.

► Only use tools, adapter and

accessories that match the machine.

In s e r t i n g t h e c o r e d r i l l

 Before mounting, clean the Weldon

shank of the core drill and tool mount (2)

of the machine.

 Check the supply connection for

the lubrication (hose of the pump bottle (C) must be attached to the connecting nipple (4)).

 Extend the tool mount (2) with the

hand lever (6) until both Allen screws in the tool mount (2) are freely

accessible.

 Loosen both Allen screws in the

tool mount (2) using the SW 4 offset

screwdriver supplied.

NOTE

► Insert the appropriate ejector pin (A)

before inserting a core drill.

 Insert the core drill (1) from below

into the direct tool mount (2) of the

machine.

 Tighten both Allen screws in the direct

tool mount using the SW 4 offset screwdriver supplied

W A R NING

R i s k o f i n j u r y f r o m i n c o r r e c t l y i n s e r t e d t o o l !

► Check for secure and correct seating

of the core drill.

1 6

U s e

M A B 1 5 0

ENGLISH

R e m o v i n g t h e t o o l

 Extend the tool mount (2) with the

hand lever (6) until both Allen screws in the tool mount (2) are freely

accessible.

 Loosen both Allen screws in the

tool mount (2) using the SW 4 offset

screwdriver supplied.

 Take out the core drill (1) from below.

U s e

A c t i v a t i n g / d e a c t i v a t i n g t h e

m a g n e t i c c l a m p

CAUTION

D a m a g e t o p r o p e r t y !

To avoid damage to the machine by overheating of the magnets:

► Only switch on the magnetic clamp

when the machine is on a magnetic surface.

A c t i v a t i n g t h e m a g n e t i c c l a m p

 Switch on the magnetic clamp with the

switch (10). The indicator lamp in the switch (10) lights up.

NOTE

► The maximum magnetic clamping

force is only available after switching on the motor.

D e a c t i v a t i n g t h e m a g n e t i c c l a m p

 Hold the handle tightly (5) to stop the

machine from slipping.

 Switch off the magnetic clamp with the

switch (10). The indicator lamp in the switch (10) extinguishes.

1 7

U s e

M A B 1 5 0

ENGLISH

Sw i t c h i n g t h e m a c h i n e O N/ O F F

Sw i t c h i n g o n t h e m a c h i n e

 Switch on the machine with the green

button (11) of the motor switch.

NOTE

► The machine can only be switched on

when the magnetic clamp has been switched on.

► Allow a severely overheated machine

to run on at idle speed for approx. 2 minutes.

► The machine switches off

automatically in the event of a power failure or if the magnetic clamp is switched off.

Sw i t c h i n g o f f t h e m a c h i n e

 Switch off the machine with the red

button (12) of the motor switch.

D r i l l i n g w i t h t h e m a c h i n e

D r i l l i n g w i t h c o r e d r i l l s

When drilling with core drills, proceed as follows:

 Insert the ejector pin (A) into the core

drill.

 Insert the core drill with the ejector pin

as described in the section " In s e r t i n g t h e t o o l " .

 Place the machine at the working

location, align it and switch on the

magnetic clamps.

 Switch the machine on.  Direct the core drill to the material with

the hand lever (6).

NOTE

Observe the following instructions when drilling with core drills:

► Drilling with core drills does not

require great force. The drilling process is not accelerated by higher pressure. The drill wears faster and the machine can be overloaded.

► Use the pump bottle for cutting

oil/drilling emulsion (C) with CS Unitec high-performance cutting oil

supplied for the machine.

► When working overhead, use the

ZHS 400 high-performance grease

spray. Spray the drill on the inside and outside before drilling. In the case of larger drill depths, repeat this procedure.

► Make sure that swarf is removed

regularly. With larger drilling depths, break up the swarf.

1 8

C l e a n i n g

M A B 1 5 0

ENGLISH

El i m i n a t i n g b l o c k a g e s

W A R NING

D a n g e r o f c u t i n j u r i e s f r o m b r o k e n t o o l p a r t s o r s w a r f .

► Put protective gloves on before

starting work.

B l o c k a g e s c a u s e d b y a b r o k e n t o o l :

 Switch off the machine with the red

button (12) of the motor switch.

 Hold the handle tightly (5) to stop the

machine from slipping.

 Switch off the magnetic clamp with the

switch (10). The indicator lamp in the switch (10) extinguishes.

 Disconnect the voltage supply (pull out

the mains plug).

 Use the hand lever (6) to move the

machine slide to the upper position.

 Replace defective tool. Remove swarf.

O t h e r b l o c k a g e s :

 Switch off the machine with the red

button (12) of the motor switch. Leave

the magnetic clamp switched on.

 Use the hand lever (6) to move the

machine slide to the upper position.

 Remove swarf and check tool.

C l e a n i n g

W A R NING

► Switch off the machine and

disconnect the voltage supply before performing maintenance or cleaning

(pull out the mains plug).

► When using compressed air for

cleaning, wear protective goggles and gloves and protect other persons in the working area.

CAUTION

► Never immerse the machine in water

or other liquids.

A f t e r e v e r y u s e

 Remove the inserted tool.  Remove swarf and coolant residues.  Clean the tool and the tool holder on

the machine.

 Clean the guide of the machine slide.  Put the machine and accessories into

the transport case.

1 9

St o r a g e

M A B 1 5 0

ENGLISH

M a i n t e n a n c e

W A R NING

Danger caused by unqualied repairs!

Unqualied repairs can lead to

considerable danger for the user and cause damage to the machine.

► Repairs to electrical appliances may

only be carried out by the works customer service or by specialists trained by the manufacturer.

R e p l a c i n g t h e c a r b o n b r u s h e s

Replacement of the carbon brushes may only be carried out by CS Unitec or by an authorised specialist workshop. Unauthorised repairs will invalidate the guarantee.

C u s t o m e r s e r v i c e / s e r v i c e

Should you have any questions on customer service/service, please contact CS Unitec.We will be happy to give you the address of your nearest service partner.

St o r a g e

If you do not intend to use the machine for a longer period of time, clean it as described in the section " EC D e c l a r a t i o n o f C o n f o r m i t y " . Store the machine and all its accessories in the transport case at a

dry, clean and frost-free location.

2 0

T r o u b l e s h o o t i n g

M A B 1 5 0

ENGLISH

T r o u b l e s h o o t i n g

F a u l t P o s s i b l e c a u s e R e m e d y

The motor does not start after pressing the ON/OFF switch or stops during operation.

Plug not inserted into socket. Insert plug.

Automatic circuit breaker tripped.

Switch on on automatic circuit breaker

Magnetic clamp not switched on.

Switch on the magnetic clamp.

The automatic circuit breaker in the electrical distribution board trips.

Too many appliances connected to the same power circuit.

Reduce the number of appliances on the power circuit.

The machine is defective. Contact customer service.

The magnetic clamp does not function.

Magnet not switched on. Switch on magnet.

The surface is not magnetic. Use a suitable base.

Tools wear excessively/are damaged.

No lubrication or not

sufciently greased.

Supply lubrication

(e.g.:use pump bottle

for cutting oil/drilling

emulsion (C)).

The lubrication system does not function.

No lubricant available. Top up the lubricant.

Lubricant tap closed. Open the lubricant tap.

Connecting nipple (4)

clogged.

Clean container and

connecting nipple (4).

NOTE

► If you cannot resolve the problem with the steps described above, please contact

customer service.

2 1

Technical Specications

M A B 1 5 0

ENGLISH

Technical Specications

M o d e l M A B 1 5 0

Dimensions

(L x W x H)

12-7/8" x 7-1/2" x 7"

(327 x 189 x 180 mm)

Magnetic foot (L x W x H)

3-3/16" x 6-5/16" x 1-7/16"

(80 x 160 x 36.5 mm)

Approx. net weight. 24 lbs. (11kg) Operating voltage

(see type plate)

110/125 V / 50-60 Hz

Power consumption 9.25 Amp / 110 V (1080 Watt)

Noise emission 90 db(A)

Vibration 1.64 m/s²

Stroke 1"

Core drill (short) max. Ø 1/2" – 1-3/8" (12 - 35 mm)

Hole Capacity 1-1/2"

Gear stage 1 speed 400 RPM

Core drill assembly Weldon 3/4" (19mm)

Connecting cable length: 13 ft. (4m)

Protection class I

2 2

EC D e c l a r a t i o n o f C o n f o r m i t y

M A B 1 5 0

ENGLISH

EC D e c l a r a t i o n o f C o n f o r m i t y

Name/address of the manufacturer: B D S M a s c h i n e n Gm b H

Martinstraße 108

D-41063 Mönchengladbach

We hereby declare that the product

Model: M a g n e t i c c o r e d r i l l i n g m a c h i n e

Type: M A B 1 5 0

conforms to the following relevant regulations:

■ EC D i r e c t i v e 2 0 0 6 / 4 2 / EC o n m a c h i n e r y

■ EEC d i r e c t i v e 2 0 0 4 / 1 0 8 / EC c o n c e r n i n g e l e c t r o - m a g n e t i c c o m p a t i b i l i t y

The following harmonised standards were applied in whole or in part:

● DIN EN ISO 12100-2010

● DIN EN 61000-6-4:2007 + A1:2011

● DIN EN 55014-1:2006 + A1:2009 + A2:2011

● DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008

● DIN EN 60745-1:2009

● DIN EN 60745-2-1:2010

Responsible person for documentation according to EC Directive 2006/42/EC -

Annex II Pt.A.2. was:

_____________________________________________________________________

(Surname, forename, position in company of the manufacturer)

Mönchengladbach, 1st. August, 2014

Wolfgang Schröder, Technical Director

________________________________________

(Legally binding signature of the issuer)

1 0

1 1

1 2

A B C

Y61

2 5

In d i c a c i o n e s g e n e r a l e s

M A B 1 5 0

ESP A Ñ O L

Í n d i c e

In d i c a c i o n e s g e n e r a l e s . . . . . . . . . . . . . . 3

Se g u r i d a d . . . . . . . . . . . . . . . . . . . . . . . . . 5

C o m p o n e n t e s / v o l u m e n d e s u m i n i s t r o . 9

A n t e s d e u t i l i za r p o r p r i m e r a v e z . . . . . . 9

P r e p a r a t i v o s . . . . . . . . . . . . . . . . . . . . . . . 9

U t i l i za c i ó n . . . . . . . . . . . . . . . . . . . . . . . . 1 2

El i m i n a c i ó n d e b l o q u e o s . . . . . . . . . . . 1 4

Li m p i e za . . . . . . . . . . . . . . . . . . . . . . . . . 1 4

M a n t e n i m i e n t o . . . . . . . . . . . . . . . . . . . . 1 5

A l m a c e n a m i e n t o . . . . . . . . . . . . . . . . . . 1 5

So l u c i ó n d e p r o b l e m a s . . . . . . . . . . . . . 1 6

D a t o s t é c n i c o s . . . . . . . . . . . . . . . . . . . . 1 7

D e c l a r a c i ó n d e c o n f o r m i d a d d e l a C E . 1 8

Estimado cliente: Antes de utilizar la máquina, le rogamos

que lea la información sobre la puesta en servicio, seguridad, uso conforme a lo previsto, limpieza y cuidado que encontrará en estas instrucciones de servicio.

Las referencias a ilustraciones que se utilizan en estas instrucciones se reeren a

las ilustraciones que hay en la cara interior de la cubierta.

Guarde estas instrucciones de servicio como referencia para el futuro y entréguelas junto al aparato en caso de transferencia a otra persona.

In d i c a c i o n e s g e n e r a l e s

D e r e c h o s d e a u t o r

Este documento está protegido por las leyes de derechos de autor. Queda prohibida la reproducción y reimpresión total o parcial del manual, así como la copia de sus ilustraciones, con o sin

modicaciones, sin la autorización por

escrito del fabricante.

Ex e n c i ó n d e r e s p o n s a b i l i d a d e s

Toda la información técnica, datos e indicaciones sobre la instalación, el funcionamiento y el cuidado incluidas en las presentes instrucciones de servicio se corresponden al estado más actual en el momento de su impresión.

El fabricante no se hace responsable de los daños derivados del incumplimiento de las instrucciones, del uso no conforme al previsto, de las reparaciones indebidas,

de las modicaciones realizadas sin

autorización o del uso de accesorios y piezas de repuesto, herramientas y lubricantes no permitidos.

In f o r m a c i ó n s o b r e l a e l i m i n a c i ó n

Los materiales de embalaje utilizado

son reciclables. Elimine los materiales de embalaje que no necesite de acuerdo con la normativa en vigor.

En la Unión Europea no está permitido eliminar este aparato junto

con la basura doméstica. El aparato debe desecharse a través de los centros de recogida municipales.

INDICACIÓN

► Observe la indicaciones de

evacuación del fabricante del lubricante.

2 6

In d i c a c i o n e s g e n e r a l e s

M A B 1 5 0

ESP A Ñ O L

C o m p o s i c i ó n d e l a s a d v e r t e n c i a s

En las presentes instrucciones de servicio se utilizan las siguientes advertencias:

P ELIGR O

La s i n d i c a c i o n e s d e e s t a c a t e g o r í a s e ñ a l a n u n a p o s i b l e s i t u a c i ó n d e p e l i g r o .

Si no se toman las medidas necesarias para evitar esta situación, se producirán lesiones personales muy graves o incluso la muerte.

► Siga las instrucciones contenidas en

esta indicación de aviso para prevenir el peligro de muerte o de lesiones personales muy graves.

A D V ER T ENC IA

Es t e t i p o d e i n d i c a c i o n e s d e s e g u r i d a d s e ñ a l a n u n a s i t u a c i ó n p o t e n c i a l m e n t e p e l i g r o s a .

Si no se toman las medidas necesarias para evitar esta situación, podría provocar lesiones personales.

► Siga las instrucciones contenidas en

esta indicación de aviso para prevenir el peligro de lesiones personales.

ATENCIÓN

La s i n d i c a c i o n e s d e e s t a c a t e g o r í a s e ñ a l a n d a ñ o s m a t e r i a l e s p o t e n c i a l e s .

Si no se toman las medidas necesarias para evitar esta situación, podría provocar daños materiales.

► Las instrucciones contenidas en

esta indicación tienen la nalidad de

impedir daños materiales.

INDICACIÓN

► Una nota contiene informaciones

adicionales para facilitar el uso del aparato.

U s o c o n f o r m e a l o p r e v i s t o

La máquina ha sido diseñada para trabajos

de taladrado en metales magnéticos y no magnéticos conforme a los límites indicados en los datos técnicos.

Cualquier uso diferente o excedente se considerará no conforme al previsto.

A D V ER T ENC IA

¡ P e l i g r o d e r i v a d o d e u n u s o c o n t r a r i o a l o p r e v i s t o !

Si la máquina no es utilizada de la

forma prevista y/o se utiliza para nes

distintos pueden producirse situaciones de peligro.

► Utilice el aparato únicamente

conforme a su uso previsto.

► Cumpla los procedimientos que se

describen en estas instrucciones de servicio.

Las reclamaciones por daños derivados

del uso no conforme al previsto quedarán invalidadas de forma inmediata.

El riesgo es responsabilidad única del usuario.

INDICACIÓN

► Si usa la máquina para nes

profesionales, tenga en cuenta las normativas de prevención de accidentes y las disposiciones de seguridad de la empresa.

2 7

Se g u r i d a d

M A B 1 5 0

ESP A Ñ O L

Se g u r i d a d

A D V ER T ENC IA

¡ D u r a n t e l a u t i l i za c i ó n d e h e r r a m i e n t a s e l é c t r i c a s d e b e n o b s e r v a r s e l a s s i g u i e n t e s m e d i d a s d e s e g u r i d a d

básicas con el n de evitar descargas

e l é c t r i c a s , p e l i g r o d e i n c e n d i o , l e s i o n e s y d a ñ o s m a t e r i a l e s !

In d i c a c i o n e s b á s i c a s d e s e g u r i d a d

■ No utilice la máquina en ambientes con

riesgo de incendio o explosión.

■ Aquellas personas cuyas capacidades

físicas, psíquicas o motrices no les permitan utilizar la máquina con plena seguridad únicamente podrán usarla bajo supervisión o con las instrucciones de una persona responsable.

■ Queda prohibido el uso de la máquina a

las personas que lleven marcapasos o cualquier otros implantes medicinales.

■ No se permite utilizar la máquina a los

niños.

■ Inspeccione la máquina y el cable

de conexión antes de utilizara respecto a desperfectos, no ponga en funcionamiento una máquina dañada.

■ Antes de empezar a trabajar,

compruebe que la cadena de seguridad se encuentre en perfecto estado y que los elementos de manejo de la máquina funcionen correctamente.

■ Encargue las reparaciones del cable

de conexión únicamente a un técnico electricista.

■ Encargue las reparaciones del aparato

sólo a un distribuidor autorizado o al servicio técnico de fábrica. Una reparación indebida puede provocar situaciones graves de peligro para el usuario.

■ Las reparaciones del aparato dentro

del periodo de garantía deberán ser realizadas únicamente por un servicio técnico autorizado por el fabricante, ya que de lo contrario perderá el derecho a la garantía.

■ Los componentes defectuosos se

deberán sustituir únicamente por piezas de repuesto originales. Esta es la única forma de garantizar que se cumplan los requisitos de seguridad.

■ No deje la máquina desatendida

cuando esté en funcionamiento.

■ Guarde la máquina en un lugar seco y

con una temperatura agradable fuera del alcance de los niños.

■ No deje la máquina al aire libre ni la

exponga a la humedad.

■ Asegúrese de que el lugar de trabajo esté

sucientemente iluminado (>300 Lux).

■ No utilice máquinas de baja potencia

para realizar trabajos pesados.

■ Mantenga el lugar de trabajo limpio.

■ Mantenga la máquina limpia, seca y

libre de residuos de aceite y grasa.

■ Respete las instrucciones de lubricación

y refrigeración de la herramienta.

2 8

Se g u r i d a d

M A B 1 5 0

ESP A Ñ O L

P e l i g r o s r e l a c i o n a d o s c o n l a

e l e c t r i c i d a d

P ELIGR O

¡ P e l i g r o d e m u e r t e d e b i d o a l a c o r r i e n t e e l é c t r i c a !

¡ El c o n t a c t o c o n l o s c a b l e s y c o m p o n e n t e s c a r g a d o s c o n t e n s i ó n c o n s t i t u y e p e l i g r o d e m u e r t e !

A n de impedir situaciones de peligro

relacionadas con la electricidad, respete las siguientes indicaciones de seguridad:

► No abra la carcasa de la máquina.

Si se tocan contactos sometidos a tensión existe un riesgo de descarga eléctrica.

► Nunca sumerja en agua o en otro

líquido la máquina o la clavija de red.

► Utilice exclusivamente prolongadores

o tambores portacables con una sección de cable mín. de 1,5 mm

► Utilice únicamente cables alargadores

homologados para el lugar de uso de la máquina.

► Revise el estado del cable alargador

de forma regular y sustitúyalo si está deteriorado.

► Evite contactos entre cuerpos y

piezas conectadas a tierra (p.ej.

tubos, radiadores o soportes de

acero) para reducir el peligro de

descarga eléctrica en caso de producirse una avería.

P e l i g r o d e l e s i o n e s

A D V ER T ENC IA

¡ P e l i g r o d e l e s i o n e s e n c a s o d e u n u s o i n a d e c u a d o d e l a m á q u i n a !

A n de no resultar herido usted u

otras personas, respete las siguientes indicaciones de seguridad:

► Utilice la máquina sólo con el

equipamiento de protección

(véase capítulo equipamiento de protección personal) indicado en el

presente manual.

► Cuando la máquina esté en marcha,

n o utilice guantes de protección.

Los guantes podrían quedarse

enganchados en la taladradora y ser arrancados de las manos. Si esto llegara a suceder, podría perder uno o varios dedos.

► Quítese las joyas sueltas antes de

empezar a trabajar. Si tiene el pelo largo, recójaselo con una redecilla.

► Apague la máquina antes de

proceder a cualquier cambio de herramienta o de cualquier trabajo de mantenimiento o limpieza. Espere hasta que la máquina deje de girar.

► Antes de cambiar una herramienta

o de realizar algún trabajo de mantenimiento o limpieza, corte la alimentación de tensión para evitar que la máquina se pueda poner en marcha de forma accidental.

► No acerque las manos a las piezas

móviles de la herramienta mientras esté en marcha. Extraiga las virutas sólo con la máquina parada. Para retirar las virutas, utilice guantes de protección.

2 9

Se g u r i d a d

M A B 1 5 0

ESP A Ñ O L

A D V ER T ENC IA

► Durante los trabajos sobre un

andamio el usuario deberá estar asegurado mediante un arnés de sujeción contra caídas ya que la máquina puede producir en caso de un fallo de corriente un impacto pendular.

► Compruebe antes de cada uso que

los imanes eléctricos tengan una estabilidad segura sobre la base

(véase capítulo Preparativos).

► Asegure la máquina con la cadena

de seguridad suministrada cuando se realicen trabajos en posición vertical o inclinada y en los trabajos

por encima de la cabeza. La máquina

podría desprenderse al soltar el imán o por ausencia de tensión.

► Compruebe antes de cada uso el

asiento seguro de la herramienta

(véase capítulo Insertar herramienta).

► No deje el cable de conexión

colgando en esquinas (riesgo de tropezar).

P r e v e n c i ó n d e d a ñ o s

ATENCIÓN

¡ P o s i b i l i d a d d e d a ñ o s m a t e r i a l e s s i e l a p a r a t o s e m a n i p u l a i n c o r r e c t a m e n t e !

A n de impedir que se produzcan

daños materiales, respete las siguientes indicaciones:

► Antes de conectar la máquina,

compare los datos de conexión

(tensión y frecuencia) de la placa

de características con los de la red eléctrica. Para que la máquina no resulte dañada, deben coincidir estos datos.

► Coja la máquina siempre por el

asidero.

► Para desenchufar el cable de

conexión de la toma de corriente, tire siempre cogiéndolo por la clavija de red y nunca por el cable de

alimentación.

► No aplaste el cable de conexión. ► No exponga los cables de conexión ni

al calor ni a líquidos químicos.

► No pase el cable de conexión

por encima de bordes alados ni

supercies calientes.

► Coloque el cable de conexión de

modo que no pueda ser atrapado y

enrollado por piezas en rotación de la

máquina.

3 0

Se g u r i d a d

M A B 1 5 0

ESP A Ñ O L

D i s p o s i t i v o s d e s e g u r i d a d

P r o t e c c i ó n c o n t r a r e a r r a n q u e

INDICACIÓN

► La máquina se para automáticamente

cuando se desconecta el imán de adherencia o si se produce un fallo de corriente.

Para evitar un arranque inesperado de la máquina al volver a conectar los imanes de sujeción o bien al restablecerse la

alimentación de corriente (protección contra rearranque), la máquina se ha de volver a conectar con el motor verde (11)

del interruptor del motor.

Sí m b o l o s d e l a m á q u i n a

Los símbolos que hay colocados en la máquina tienen el siguiente signicado:

Sí m b o l o

Signicado

¡Peligro de descarga eléctrica!

Lea las instrucciones de servicio

antes de empezar a trabajar.

Utilice protección auditiva y gafas de protección.

Eq u i p o d e p r o t e c c i ó n p e r s o n a l

Durante los trabajos con la máquina se ha de llevar puesto el equipamiento de protección personal siguiente:

Sí m b o l o

Signicado

Ropa protectora de trabajo ceñida con baja resistencia a la rotura

Gafas de protección para protegerse los ojos contra las piezas y los líquidos que pudieran salir despedidos, y protección auditiva en los lugares con emisiones acústicas

> 80 dB(A)

Calzado de seguridad como protección contra objetos desprendidos

Durante trabajos especiales con la máquina se ha de llevar puesto el equipamiento de protección personal adicional siguiente:

Sí m b o l o

Signicado

Casco de protección como protección contra objetos desprendidos

Llevar puesto un arnés de

sujeción en caso de riesgo de caída

Guantes de trabajo para protegerse contra lesiones en las manos

3 1

P r e p a r a t i v o s

M A B 1 5 0

ESP A Ñ O L

C o m p o n e n t e s / v o l u m e n d e

s u m i n i s t r o

V i s i ó n g e n e r a l d e l a m á q u i n a

Broca de núcleo

(no contenida en el volumen de suministro)

2 Portaherramientas

19 mm Weldon (3/4“)

3 Engranaje

4 Boquilla de conexión

para aceite de corte/emulsión de

taladrar (tapada)

5 Mango 6 Palanca manual (conexión bilateral) 7 Motor de accionamiento 8 Panel de operación (tapado) 9 Pie magnético

10 Interruptor de encendido y apagado

del imán

11 Interruptor de motor

Verde = Motor encendido Rojo = Motor apagado

V o l u m e n d e s u m i n i s t r o

Taladradora de núcleo magnético MAB 150

Maleta de transporte (no ilustrada)

A Pasador de expulsión ZAK 075 B Cadenas de seguridad C Botella de bombeo ZKP 100

para aceite de corte/emulsión de taladrar

Destornillador acodado SW 4

(no ilustrado)

A c c e s o r i o s o p c i o n a l e s

Y Carraca enchufable

(por ambos lados)

Z Grasa en spray de alto rendimiento

ZHS 400

A n t e s d e u t i l i za r p o r p r i m e r a

v e z

In s p e c c i ó n d e t r a n s p o r t e

De serie, la máquina está equipada con los componentes indicados en el capítulo

Volumen de suministro.

INDICACIÓN

► Compruebe que el volumen de

suministro esté completo y que

no presente daños visibles. Si el

suministro está incompleto o en mal

estado, informe inmediatamente al

proveedor/comercio.

P r e p a r a t i v o s

El presente capítulo contiene indicaciones importantes acerca de las actividades de preparación necesarias antes de iniciar el trabajo.

M e d i d a s d e s e g u r i d a d a d i c i o n a l e s

p a r a d e t e r m i n a d o s t r a b a j o s .

En los trabajos relacionados a continuación se han de tomar las medidas de seguridad adicionales siguientes:

P o s i c i ó n d e t r a b a j o n o h o r i zo n t a l

A D V ER T ENC IA

P e l i g r o d e l e s i o n e s p o r c a í d a d e l a m á q u i n a .

Cuando se realicen trabajos en posición vertical o inclinada o por encima de la cabeza, la máquina ha de asegurarse

con la cadena de seguridad (B)

suministrada contra caída.

► Compruebe el buen funcionamiento

de la cadena de seguridad antes

de utilizarla. Queda prohibido usar

una cadena de seguridad dañada.

Cambie la cadena de seguridad

dañada de inmediato.

3 2

P r e p a r a t i v o s

M A B 1 5 0

ESP A Ñ O L

A D V ER T ENC IA

► Coloque la cadena de seguridad de

modo que se aleje la máquina del usuario en caso de desprendimiento.

► Coloque la cadena de seguridad

dentro de lo posible sin holgura alrededor del asidero de la máquina.

► Compruebe antes de comenzar los

trabajos el rme asiento de la cadena

de seguridad y el cierre.

► Utilice el equipamiento de protección

indicado en el capítulo Equipamiento de protección personal.

T r a b a j o s s o b r e u n a n d a m i o

A D V ER T ENC IA

R i e s g o d e c a í d a d e b i d o a u n m o v i m i e n t o p e n d u l a r i n e s p e r a d o d e l a m á q u i n a .

Durante los trabajos sobre un andamio, la máquina puede producir un movimiento pendular inesperado durante el arranque o en caso de fallo de la alimentación de tensión.

► Asegure la máquina con la cadena de

seguridad adjunta (B).

► Asegúrese contra caída llevando

puesto el arnés de sujeción.

C o m p r o b a r l a c o n s i s t e n c i a

d e l f u n d a m e n t o

La fuerza de sujeción magnética depende de la naturaleza del fundamento. La fuerza

de sujeción es reducida notablemente por capas de pintura, de cinc y de cascarilla así como por óxido.

El fundamento para que se pueda establecer una adherencia magnética

suciente, deberá cumplir las condiciones

siguientes:

■ El fundamento deberá ser magnético.

■ La supercie de adherencia y el pie

magnético (9) deberán estar limpios y

libres de grasa.

■ La supercie de adherencia no deberá

ser irregular.

INDICACIÓN

► Antes de usar la máquina, limpie la

base y el pie magnético (9).

► Elimine las irregularidades y el óxido

suelto de la base.

► CS Unitec le ofrece en su gama

de accesorios útiles de sujeción especiales.

El mejor efecto de adherencia se logra con acero de bajo contenido en carbono y un espesor mínimo de 20 mm.

A c e r o d e e s p e s o r r e d u c i d o

Para taladrar en acero de espesor reducido, se ha de colocar una placa de

acero adicional (dimensión mínima 100 x 200 x 20 mm) debajo de la pieza.

Asegure la placa de acero contra caída.

3 3

P r e p a r a t i v o s

M A B 1 5 0

ESP A Ñ O L

M e t a l e s n o f é r r i c o s o b i e n p i e za s c o n

supercies no planas

Para taladrar en metales no férricos o bien

en piezas con supercies no planas, se ha

de utilizar un útil de sujeción especial.

INDICACIÓN

► CS Unitec le ofrece en su gama

de accesorios dispositivos de sujeción para tubos y materiales no magnéticos.

In s e r t a r h e r r a m i e n t a

La máquina está equipada con un adaptador directo Weldon 19 (3/4") y puede alojar una broca hueca de hasta 30 mm de

longitud. Utilice únicamente herramientas con el

mango Weldon de 19 mm correspondiente.

A D V ER T ENC IA

¡ P e l i g r o d e l e s i o n e s !

► No utilice herramientas dañadas,

sucias o desgastadas.

► Realice el cambio de herramienta

solo con máquina parada y apagada. Cortar la alimentación de tensión.

A D V ER T ENC IA

¡ P e l i g r o d e l e s i o n e s !

► Después de insertar la herramienta,

compruebe que esté asentada

rmemente.

► Utilice únicamente una herramienta,

adaptador y accesorio adecuados para esta máquina.

In s e r t a r l a b r o c a h u e c a

 Antes de insertar el mango Weldon,

limpie la broca hueca y el adaptador

directo (2) de la máquina.

 Compruebe la conexión de

lubricante (la manguera de la botella de bombeo (C) debe estar conectada a la boquilla de conexión (4)).

 Hacer salir el adaptador directo (2)

con la palanca manual (6) hasta que

se pueda acceder libremente a los dos

tornillos Allen del adaptador directo (2).

 Suelte los dos tornillos Allen

del adaptador directo (2) con el

destornillador acodado SW 4 suministrado.

INDICACIÓN

► Antes de insertar las broca hueca,

inserte el pasador de expulsión (A).

 Inserte la broca hueca (1) en el

adaptador directo (2) de la máquina

desde abajo.

 Apriete los dos tornillos Allen del

adaptador directo con el destornillador acodado SW 4 suministrado.

A D V ER T ENC IA

3 4

U t i l i za c i ó n

M A B 1 5 0

ESP A Ñ O L

¡ P e l i g r o d e l e s i o n e s a c a u s a d e h e r r a m i e n t a i n s e r t a d a i n c o r r e c t a m e n t e !

► Compruebe que la broca hueca

esté colocada correctamente y con

rmeza.

Ex t r a e r h e r r a m i e n t a

 Hacer salir el adaptador directo (2)

con la palanca manual (6) hasta

que se pueda acceder libremente a los dos tornillos Allen del adaptador

directo (2).

 Suelte los dos tornillos Allen

del adaptador directo (2) con el

destornillador acodado SW 4 suministrado.

 Extraiga la broca hueca (1) hacia

abajo.

U t i l i za c i ó n

C o n e c t a r / d e s c o n e c t a r i m á n d e

a d h e r e n c i a

ATENCIÓN

¡ D a ñ o s m a t e r i a l e s !

Para evitar que se produzcan daños en la máquina debido a un sobrecalentamiento de los imanes:

► El imán de adherencia únicamente

se debe conectar si la máquina

se encuentra sobre una supercie

magnética.

C o n e c t a r i m á n d e a d h e r e n c i a

 Conecte los imanes de sujeción con el

interruptor (10). El piloto de control del interruptor (10) se ilumina.

INDICACIÓN

► La fuerza de sujeción magnética

máxima estará disponible sólo después de encender el motor.

D e s c o n e c t a r i m á n d e a d h e r e n c i a

 Asegure la máquina en el asidero (5),

para evitar que pueda deslizarse la máquina.

 Desconecte los imanes de sujeción

con el interruptor (10). El piloto de control en el interruptor (10) se apaga.

3 5

U t i l i za c i ó n

M A B 1 5 0

ESP A Ñ O L

En c e n d e r y a p a g a r l a m á q u i n a

En c e n d e r l a m á q u i n a

 Encienda la máquina con el botón

verde (11) del interruptor del motor.

INDICACIÓN

► La máquina sólo se podrá encender

sí previamente se ha conectado el imán de adherencia.

► Si la máquina se calienta

excesivamente, déjela funcionando sin carga durante unos 2 minutos aproximadamente para que se enfríe.

► La máquina se desconecta

automáticamente en caso de un fallo de corriente o debido a la desconexión de los imanes de adherencia.

A p a g a r l a m á q u i n a

 Apague la máquina con el botón rojo

(12) del interruptor del motor.

T a l a d r a r c o n l a m á q u i n a

T a l a d r a r c o n b r o c a s h u e c a s

Para taladrar con brocas huecas proceda del modo siguiente:

 Inserte el pasador de expulsión (A) en

la broca hueca.

 Inserte la broca hueca con el pasador

de expulsión tal como se explica en el capítulo " D e r e c h o s d e a u t o r “ .

 Emplace la máquina en el lugar

de utilización y alinéela, conecte a continuación los imanes de

adherencia.

 Conecte la máquina.  Desplace la broca hueca con la

palanca manual (6) hacia el material.

INDICACIÓN

Durante el proceso de taladrar con brocas huecas tenga en cuenta las indicaciones siguientes:

► El taladrado con brocas huecas no

precisa aplicar grandes fuerzas. Con mayor presión no acelera el proceso de taladrado. Únicamente se produce un desgaste más rápido de la broca y sobrecargar la máquina.

► Utilice en la máquina la botella

de bombeo suministrada (C) para

el aceite de corte / emulsión de taladrar con aceite de corte de alto rendimiento CS Unitec.

► Para los trabajos por encima de la

cabeza, utilice la grasa en spray de

alto rendimiento ZHS 400 (Z). Antes

de taladrar, rocíe la broca desde dentro y desde fuera con grasa en spray. En caso de profundidades de taladrado mayores repita este proceso.

► Preste atención a un ujo de viruta

regular. En caso de profundidades más grandes deberá romper la viruta.

3 6

Li m p i e za

M A B 1 5 0

ESP A Ñ O L

El i m i n a c i ó n d e b l o q u e o s

A D V ER T ENC IA

P e l i g r o d e c o r t a r s e c o n l a s p i e za s d e h e r r a m i e n t a s r o t a s o l a s v i r u t a s .

► Antes de empezar a trabajar,

póngase unos guantes de protección.

Si s e p r o d u c e u n b l o q u e o a c a u s a d e u n a r o t u r a e n l a h e r r a m i e n t a :

 Apague la máquina con el botón

rojo (12) del interruptor del motor.

 Asegure la máquina en el asidero (5),

para evitar que pueda deslizarse la máquina.

 Desconecte los imanes de sujeción

con el interruptor (10). El piloto de control en el interruptor (10) se apaga.

 Corte la alimentación de tensión

(desenchufe la clavija de red).

 Coloque el carro de máquina en la

posición superior con la palanca

manual (6).

 Sustituya la herramienta averiada.

Retire las virutas.

En c a s o d e o t r o t i p o d e b l o q u e o :

 Apague la máquina con el botón

rojo (12) del interruptor del motor. Deje

conectado el imán de adherencia.

 Coloque el carro de máquina en la

posición superior con la palanca

manual (6).

 Retire las virutas y revise la

herramienta.

Li m p i e za

A D V ER T ENC IA

► Apague la máquina y corte la

alimentación de tensión, antes de proceder a cualquier trabajo de mantenimiento o limpieza

(desenchufe la clavija de red).

► Cuando utilice aire comprimido para

la limpieza póngase usted y otras personas gafas protectoras y guantes

protectores con el n de protegerse

en la zona de trabajo.

ATENCIÓN

► Nunca sumerja en agua o en otro

líquido la máquina.

D e s p u é s d e c a d a u s o

 Retire la herramienta aplicada.  Retire las virutas y el resto de

lubricante.

 Limpie la herramienta y el

portaherramientas en la máquina.

 Limpie la guía del carro de máquina.  Vuelva a guardar la máquina y el

accesorio en su maleta de transporte.

3 7

A l m a c e n a m i e n t o

M A B 1 5 0

ESP A Ñ O L

M a n t e n i m i e n t o

A D V ER T ENC IA

¡ P e l i g r o d e b i d o a r e p a r a c i o n e s i n d e b i d a s !

Reparaciones indebidas pueden provocar situaciones graves de peligro para el usuario y daños en la máquina.

► Las reparaciones de los

electrodomésticos deben encargarse al servicio técnico o a un técnico

cualicado por el fabricante.

C a m b i a r l a s e s c o b i l l a s

El cambio de escobillas sólo lo podrá realizar un taller especializado y autorizado por CS Unitec. En caso de reparaciones por cuenta propia perderá el derecho a la garantía.

A s i s t e n c i a t é c n i c a / Se r v i c i o

t é c n i c o

En caso de consultas a la asistencia técnica /servicio técnico, póngase en

contacto con CS Unitec. Le podremos

indicar un representante del servicio técnico más próximo.

A l m a c e n a m i e n t o

Si no tiene previsto utilizar la máquina durante un periodo prolongado, límpiela de acuerdo con las instrucciones del capítulo " D e c l a r a c i ó n d e c o n f o r m i d a d d e l a C E“ . Guarde la máquina y sus accesorios en la maleta de transporte en un lugar seco, limpio y protegido contra las heladas.

3 8

So l u c i ó n d e p r o b l e m a s

M A B 1 5 0

ESP A Ñ O L

So l u c i ó n d e p r o b l e m a s

P r o b l e m a C a u s a p o s i b l e So l u c i ó n

El motor no arranca después de accionar el interruptor de conexión/desconexión o se para durante el funcionamiento.

La clavija no está enchufada. Enchufe la clavija.

Se ha disparado el interruptor automático.

Conecte el interruptor automático.

Imán de adherencia no conectado.

Conecte el imán de adherencia.

Se dispara el interruptor automático del cuadro eléctrico.

Hay demasiados aparatos conectados al mismo circuito eléctrico.

Reduzca el número de aparatos conectados al circuito eléctrico.

Máquina defectuosa.

Informe al servicio de atención al cliente.

El imán magnético no funciona.

El imán no está encendido. Encienda el imán.

No existe ninguna supercie

magnética.

Utilizar un zócalo apropiado.

La herramienta produce un

desgaste excesivo / se daña.

No hay lubricante o

lubricación suciente.

Suministrar lubricante

(p.ej.: botella de bombeo

para aceite de corte/emulsión

de taladrar (C)).

La lubricación no funciona.

No hay lubricante. Reponga lubricante.

Grifo cerrado. Abrir el grifo.

Boquilla de conexión

obstruida (4).

Limpie el depósito y la boquilla de conexión (4).

INDICACIÓN

► Si no logra solucionar el problema con estas acciones, póngase en contacto con el

servicio de atención al cliente.

3 9

D a t o s t é c n i c o s

M A B 1 5 0

ESP A Ñ O L

D a t o s t é c n i c o s

M o d e l o M A B 1 5 0 U n i d a d

Dimensiones

(F x A x A)

327 x 189 x 180 mm

Pie magnético (F x A x A) 80 x 160 x 36,5 mm

Peso neto aprox. 11 kg

Tensión de servicio

(véase la placa de características)

230 V / 50-60 Hz

o 110/125 V / 50-60 Hz

Consumo de potencia 1080 W

Emisión acústica 90 db (A)

Vibración 1,64 m/s²

Carrera 39 mm

Broca de núcleo (corta) máx. Ø 12 - 35 mm

Profundidad de corte máx. 30 mm

Revoluciones etapa de engranaje 1 400 rpm

Portabrocas broca hueca Weldon 19 mm (3/4“)

Longitud del cable de conexión 4 m

Categoría de protección I

4 0

D e c l a r a c i ó n d e c o n f o r m i d a d d e l a C E

M A B 1 5 0

ESP A Ñ O L

D e c l a r a c i ó n d e c o n f o r m i d a d d e l a C E

Nombre/dirección del fabricante: B D S M a s c h i n e n Gm b H

Martinstraße 108

D-41063 Mönchengladbach

Declaramos que el producto

Artículo: P e r f o r a d o r a h u e c a d e i m á n

Modelo: M A B 1 5 0

cumple con las siguientes disposiciones especializadas:

■ D i r e c t i v a e u r o p e a d e m á q u i n a s 2 0 0 6 / 4 2 / C E

■ D i r e c t i v a e u r o p e a 2 0 0 4 / 1 0 8 / C E s o b r e l a c o m p a t i b i l i d a d

e l e c t r o m a g n é t i c a

Se han aplicado total o parcialmente las siguientes normas armonizadas:

● DIN EN ISO 12100:2010

● DIN EN 61000-6-4:2007 + A1:2011

● DIN EN 55014-1:2006 + A1:2009 + A2:2011

● DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008

● DIN EN 60745-1:2009

● DIN EN 60745-2-1:2010

Responsable de la documentación según la directiva europea 2006/42/CE - Anexo II

Punto A.2.:

_____________________________________________________________________

(Apellido, nombre, cargo en la empresa del fabricante)

Mönchengladbach, 01/08/2014

Wolfgang Schröder, Director técnico

________________________________________

(Firma legal del expedidor)

1 0

1 1

1 2

A B C

Y61

Distributed exclusively by:

22 Harbor Avenue, Norwalk, CT 06850 USA

Toll-Free: 800-700-5919 • Phone: 203-853-9522

Fax: 203-853-9921 • Email: info@csunitec.com

www.csunitec.com

4 3

R e m a r q u e s g é n é r a l e s

M A B 1 5 0

F R A NÇ A IS

T a b l e d e s m a t i è r e s

R e m a r q u e s g é n é r a l e s . . . . . . . . . . . . . . 4 3

Sé c u r i t é . . . . . . . . . . . . . . . . . . . . . . . . . 4 5

C o m p o s a n t s / é t e n d u e d e l a l i v r a i s o n . . 4 9

A v a n t l a p r e m i è r e u t i l i s a t i o n . . . . . . . . 4 9

P r é p a r a t i o n s . . . . . . . . . . . . . . . . . . . . . . 4 9

U t i l i s a t i o n . . . . . . . . . . . . . . . . . . . . . . . . 5 2

É l i m i n a t i o n d e s b l o c a g e s . . . . . . . . . . . 5 4

Ne t t o y a g e . . . . . . . . . . . . . . . . . . . . . . . . 5 4

M a i n t e n a n c e . . . . . . . . . . . . . . . . . . . . . . 5 5

En t r e p o s a g e . . . . . . . . . . . . . . . . . . . . . . 5 5

É l i m i n a t i o n d e s d y s f o n c t i o n n e m e n t s . 5 6

C a r a c t é r i s t i q u e s t e c h n i q u e s . . . . . . . . 5 7

D é c l a r a t i o n d e c o n f o r m i t é C E . . . . . . . 5 8

Cher client, Avant d'utiliser la machine, veuillez lire les

instructions relatives à la mise en service, à la sécurité, à l'utilisation conforme ainsi qu'au nettoyage et à l'entretien contenues dans la présente notice d'utilisation.

Les renvois aux gures utilisés dans la présente notice se fondent sur les gures à

l'intérieur de l'enveloppe. Bien conserver la présente notice

d'utilisation pour une utilisation ultérieure et la remettre avec l'appareil au propriétaire suivant.

R e m a r q u e s g é n é r a l e s

D r o i t s d ’ a u t e u r

Ce document est soumis à la protection des droits d’auteur. Toute reproduction ou impression ultérieure, même partielle, ainsi que la retranscription d'illustrations,

même modiée, est seulement possible sur

autorisation écrite du fabricant.

Li m i t a t i o n d e l a r e s p o n s a b i l i t é

Toutes les informations techniques,

données et indications gurant dans le

présent mode d’emploi et relatives à la mise en service, au fonctionnement et à l’entretien correspondent à l’état le plus récent des connaissances lors de l’impression.

Le fabricant décline toute responsabilité

pour les dommages survenus en cas

de non-respect de la présente notice,

d’utilisation non conforme, de réparations

inappropriées, de modications non

autorisées ou d’utilisation de pièces de rechange, d’accessoires, d’outils et de graisses interdits.

R e m a r q u e s r e l a t i v e s à l ' é l i m i n a t i o n

Les matériaux d’emballage utilisés

sont recyclables. Éliminer les matériaux d'emballage devenus inutiles conformément aux directives locales en vigueur.

Au sein de l’Union européenne, il est

interdit de mettre ce produit aux

ordures ménagères normales. Éliminer l’appareil par l’intermédiaire des points de collecte communaux.

REMARQUE

► Respecter les instructions

d'élimination du fabricant de

lubriants.

4 4

R e m a r q u e s g é n é r a l e s

M A B 1 5 0

F R A NÇ A IS

St r u c t u r e d e s a v e r t i s s e m e n t s

Le présent mode d'emploi utilise les

avertissements suivants :

D A NGER

U n a v e r t i s s e m e n t d e c e n i v e a u

de danger identie une situation

d i r e c t e m e n t d a n g e r e u s e .

Si la situation dangereuse n’est pas

évitée, celle-ci peut entraîner des

blessures graves, voire mortelles.

► Respecter les instructions de cet

avertissement an d’éviter tout risque

de blessures graves ou mortelles.

A V ER T ISSEM ENT

U n a v e r t i s s e m e n t d e c e n i v e a u

de danger identie une situation

p o t e n t i e l l e m e n t d a n g e r e u s e .

Si la situation dangereuse ne peut pas

être évitée, cela peut entraîner des

blessures.

► Suivre les instructions dans le présent

avertissement pour éviter le risque de blessures corporelles.

ATTENTION

U n a v e r t i s s e m e n t d e c e t y p e d é s i g n e u n d o m m a g e m a t é r i e l p o s s i b l e .

Si la situation ne peut pas être évitée,

cela peut entraîner des dommages

matériels.

► Respecter les instructions de cet

avertissement an d'éviter tout

dommage matériel.

REMARQUE

► Une remarque désigne les

informations supplémentaires facilitant le maniement de la machine.

U t i l i s a t i o n c o n f o r m e à l a

d e s t i n a t i o n

La machine est uniquement prévue pour

le perçage des métaux magnétiques et non magnétiques dans le cadre des limites indiquées dans les données techniques.

Toute autre utilisation ou toute utilisation dépassant ce cadre est considérée comme non conforme.

A V ER T ISSEM ENT

D a n g e r e n c a s d ' u t i l i s a t i o n n o n c o n f o r m e !

En cas d’utilisation non conforme et/ou d’emploi autre, la machine peut présenter des risques.

► Utiliser la machine uniquement de

façon conforme.

► Respecter les procédures décrites

dans le présent mode d’emploi.

Toutes réclamations quelconques pour cause de dommages survenus suite à une utilisation non conforme sont exclues.

L’utilisateur seul en assume les risques.

REMARQUE

► En cas d'utilisation professionnelle,

veiller à respecter les directives de prévention des accidents et l'ordonnance de sécurité d'exploitation.

4 5

Sé c u r i t é

M A B 1 5 0

F R A NÇ A IS

Sé c u r i t é

A V ER T ISSEM ENT

En c a s d ' u t i l i s a t i o n d ’ o u t i l s é l e c t r i q u e s , l e s m e s u r e s d e s é c u r i t é f o n d a m e n t a l e s s u i v a n t e s d o i v e n t ê t r e o b s e r v é e s e n g u i s e d e p r o t e c t i o n c o n t r e u n c h o c é l e c t r i q u e , u n r i s q u e d ' i n c e n d i e , d e s b l e s s u r e s e t d e s d o m m a g e s m a t é r i e l s .

C o n s i g n e s d e s é c u r i t é

f o n d a m e n t a l e

■ Ne pas utiliser la machine dans les

environnements soumis à des risques d'incendie ou d'explosions.

■ Les personnes n’étant pas en mesure

de manipuler sûrement la machine en raison de leurs capacités physiques, mentales ou motrices, sont uniquement autorisées à utiliser la machine sous la surveillance ou sous l’instruction d’une personne responsable.

■ Les personnes portant des stimulateurs

cardiaques ou tout autre implant médical ne doivent pas utiliser cette machine.

■ Il est interdit aux enfants d’utiliser la

machine.

■ Contrôler la machine et le câble

de raccordement avant de l'utiliser pour détecter les dommages et ne pas mettre en service une machine endommagée.

■ Avant de commencer les travaux,

contrôler l'état correct de la chaîne de sécurité et le fonctionnement des organes de commande de la machine.

■ Ne coner les réparations à réaliser

sur la ligne de branchement qu’à un électricien.

■ Ne faire réparer la machine que par

un atelier spécialisé agréé ou par le

service après-ventes de l'usine. Des

réparations inappropriées peuvent

entraîner des risques considérables

pour l’utilisateur.

■ Pendant la période de garantie,

toute réparation de la machine doit uniquement être effectuée par un

service après-ventes autorisé par le

fabricant, faute de quoi les droits à garantie perdent leur effet pour les dommages en résultant.

■ Les composants défectueux doivent

uniquement être remplacés par des

piè-ces de rechange d’origine. Le

respect des exigences de sécurité est uniquement garanti avec ces pièces.

■ Pendant le fonctionnement de la

machine, ne pas la laisser sans surveillance.

■ Stocker la machine à un endroit sec et

tempéré hors de portée des enfants.

■ Ne pas laisser la machine en plein-air,

ni l'exposer à l'humidité.

■ Veiller à un éclairage sufsant du poste

de travail (>300 Lux).

■ Ne pas utiliser de machines de faible

puissance pour des travaux lourds.

■ Veiller à maintenir son espace de travail

propre.

■ Maintenir la machine propre, sèche et

exempte d'huile et de graisse.

■ Suivre les instructions relatives au

graissage et au refroidissement de l'outil.

4 6

Sé c u r i t é

M A B 1 5 0

F R A NÇ A IS

R i s q u e s d e c h o c é l e c t r i q u e

D A NGER

D a n g e r d e m o r t c a u s é p a r l e c o u r a n t é l e c t r i q u e !

D a n g e r m o r t e l e n c a s d e c o n t a c t a v e c d e s l i g n e s o u d e s c o m p o s a n t s s o u s t e n s i o n !

Respecter les consignes de sécurité suivantes pour éviter tout danger lié au courant électrique :

► Ne pas ouvrir le boîtier de la

machine. En cas de contact avec des branchements sous tension, il y a risque d’électrocution.

► Ne jamais plonger la machine ou la

che réseau dans de l’eau ni dans

d’autres liquides.

► Utiliser uniquement des câbles de

rallonge ou des tambours de câbles ayant une section de 1,5 mm

► Utiliser uniquement des câbles de

rallonge ayant été admis pour le lieu d’intervention.

► Contrôler régulièrement l’état du

câble de rallonge et le remplacer lorsqu’il est endommagé.

► Éviter tout contact corporel avec des

pièces mises à la terre (p.ex. tubes, radiateurs, poutres d’acier) an de

réduire le risque d'électrocution en cas de panne.

R i s q u e d e b l e s s u r e s

A V ER T ISSEM ENT

R i s q u e s d e b l e s s u r e s e n c a s d e m a n i p u l a t i o n i n c o r r e c t e d e l a m a c h i n e !

Pour ne pas risquer de se blesser, soi-

même et d'autres personnes, respecter les consignes de sécurité suivantes :

► Utiliser la machine uniquement avec

l'équipement de protection indiqué

dans le présent mode d'emploi (voir le

chapitre Équipement de personnel protection).

► Lorsque la machine est en marche,

ne p a s porter de gants de sécurité.

Le gant peut être happé par la

perceuse et arraché de la main. Il y a risque de perte d'un ou plusieurs doigts.

► Enlever les bijoux ottants avant le

début des travaux. Porter un let

dans le cas de cheveux longs.

► Avant tout changement d’outil, tout

entretien et tout nettoyage, mettre la machine hors service. Attendre jusqu'à ce que la machine se soit immobilisée.

► Avant tout changement d’outil,

tout entretien et nettoyage, couper

l'alimentation électrique an d’éviter

un démarrage intempestif de la machine.

► Pendant l'opération, ne pas mettre les

mains dans l'outil tournant. Ne retirer les copeaux que lorsque la machine est à l'arrêt. Pour retirer les copeaux, porter des gants de sécurité.

4 7

Sé c u r i t é

M A B 1 5 0

F R A NÇ A IS

A V ER T ISSEM ENT

► En cas de travaux sur un

échafaudage, l'opérateur doit être protégé par une courroie de retenue, car en cas de panne de courant, la machine est susceptible d'exécuter un mouvement pendulaire dangereux.

► Avant chaque utilisation, vérier

que la tenue de l'électro-aimant soit sûre sur le fond (voir le chapitre Préparations).

► Fixer la machine avec la chaîne de

sécurité jointe pour les travaux en

position inclinée, verticale ou audessus de la tête. La machine peut

tomber si l'aimant se relâche ou si la tension est coupée.

► Avant chaque utilisation, vérier que

la xation de l'outil est sûre (voir le

chapitre Mise en place de l'outil).

► Ne pas laisser pendre le câble de

raccordement sur les angles (risque de trébucher à cause du l).

P r é v e n t i o n d e s d é g â t s

ATTENTION

D o m m a g e s m a t é r i e l s p o s s i b l e s e n c a s d e m a n i p u l a t i o n i n c o r r e c t e d e l a m a c h i n e !

Pour éviter tous dommages matériels, respecter les consignes suivantes :

► Avant de brancher la machine,

comparer les données de

raccordement (tension et fréquence)

sur la plaque signalétique avec celles du secteur. Pour qu’aucun dommage ne se produise sur la machine, ces données doivent être identiques.

► Toujours porter la machine par la

poignée.

► Toujours débrancher le câble

d'alimentation en tirant sur la surface

de préhension de la che et non sur

le câble électrique.

► Ne pas coincer le câble

d'alimentation.

► N'exposer la conduite de

raccordement ni à la chaleur, ni aux liquides chimiques.

► Ne pas poser le câble d'alimentation

sur des arêtes vives ou des surfaces très chaudes.

► Poser le câble d'alimentation de

manière qu'il ne puisse pas être happé ni enroulé par des pièces en rotation de la machine.

4 8

Sé c u r i t é

M A B 1 5 0

F R A NÇ A IS

É q u i p e m e n t s d e s é c u r i t é

P r o t e c t i o n a n t i - r e p r i s e

REMARQUE

► La machine s'arrête automatiquement

lorsque l'électro-aimant de maintien

est éteint ou lorsqu'une panne de courant se produit.

Pour empêcher toute reprise inattendue

de la machine lorsque l'électro-aimant de

maintien se remet en marche ou lorsque l'alimentation en électricité est rétablie

(protection anti-reprise), la machine doit

être remise en marche par l'intermédiaire

du bouton vert (11) de l'interrupteur moteur.

Sy m b o l e s s u r l a m a c h i n e

Les symboles apposés sur la machine ont la signication suivante :

Sy m b o l e

Signication

Risque d’électrocution !

Lire le mode d’emploi avant le

début des travaux !

Porter des lunettes de protection et un casque de protection acoustique !

É q u i p e m e n t p e r s o n n e l

d e p r o t e c t i o n

Porter les équipements de protection suivants pour tous les travaux avec la machine :

Sy m b o l e

Signication

Vêtements de protection moulants et résistants au déchirement

Porter des lunettes de protection pour protéger les yeux contre les projections de pièces et de liquides ainsi qu’un casque de protection acoustique dans les environnements ayant des

émissions sonores >80 dB (A)

Chaussures de sécurité pour protéger contre la chute d’objets

Porter par ailleurs les équipements de protection suivants pour les travaux spéciaux :

Sy m b o l e

Signication

Casque de protection pour protéger la tête contre la chute d'objets

Porter la sangle de retenue en cas de risque de chute.

Gants de travail pour protéger contre les blessures

4 9

P r é p a r a t i o n s

M A B 1 5 0

F R A NÇ A IS

C o m p o s a n t s / é t e n d u e d e l a

l i v r a i s o n

Sy n o p t i q u e d e l a m a c h i n e

1 Foret magnétique

(non fourni)

2 Fixation d'outil

19 mm Weldon (3/4")

3 Réducteur

4 Ajutage

pour huile de coupe/émulsion de

perçage (recouvert)

5 Poignée 6 Poignée (enchable des deux côtés) 7 Moteur d’entraînement 8 Panneau de commande (recouvert)

9 Pied magnétique 10 Interrupteur marche/arrêt de l'aimant 11 Commutateur moteur

Vert = moteur marche Rouge = arrêt moteur

É t e n d u e d e l a l i v r a i s o n

Foreuse à noyau magnétique MAB 150

Mallette de transport (sans illustration)

A Tige d'éjection ZAK 075 B Chaîne de sécurité C Flacon à pompe ZKP 100

pour huile de coupe/émulsion de perçage

Tournevis d’angle (ouverture 4) (sans illustration)

A c c e s s o i r e s e n o p t i o n

Y Cliquet enchable

(enchable des deux côtés)

Z Spray à graisse hautes performances

ZHS 400

A v a n t l a p r e m i è r e u t i l i s a t i o n

In s p e c t i o n d u t r a n s p o r t

En version standard, la machine est livrée avec les composants indiqués au chapitre

Étendue de la livraison.

REMARQUE

► Contrôler la livraison pour en

vérier l'intégralité et l'absence de

dommages visibles. Signaler dans les plus brefs délais une livraison incomplète ou endommagée à votre fournisseur/revendeur.

P r é p a r a t i o n s

Dans ce chapitre, des indications importantes sur les préparations nécessaires avant de commencer les travaux sont fournies.

M e s u r e s d e p r o t e c t i o n

s u p p l é m e n t a i r e s l o r s d e c e r t a i n s

t r a v a u x

Pour les travaux répertoriés ci-après, des

mesures de sécurité supplémentaires doivent être prises :

P o s i t i o n d e t r a v a i l n o n h o r i zo n t a l e

A V ER T ISSEM ENT

R i s q u e d e b l e s s u r e s p a r l a c h u t e d e l a m a c h i n e .

Lors des travaux en position inclinée, verticale ou au-dessus de la tête, la

machine doit être protégée contre les

chutes à l'aide de la chaîne de sécurité jointe (B).

► Avant de l'utiliser, vérier que la

chaîne de sécurité est en parfait

état de fonctionnement. Il est

interdit d'utiliser une chaîne de

sécurité endommagée. Remplacer

immédiatement une chaîne de

sécurité endommagée.

5 0

P r é p a r a t i o n s

M A B 1 5 0

F R A NÇ A IS

A V ER T ISSEM ENT

► Appliquer la chaîne de sécurité de

manière que la machine s'éloigne de l'opérateur en cas de dérapage.

► Mettre la chaîne avec le moins de jeu

possible autour de la poignée de la machine.

► Avant de commencer les travaux,

vérier que la chaîne de sécurité et le

cadenas sont en position sûre.

► Utiliser l'équipement de protection

indiqué au chapitre Équipement personnel de protection.

T r a v a i l s u r u n é c h a f a u d a g e

A V ER T ISSEM ENT

R i s q u e d e c h u t e à c a u s e d ' u n m o u v e m e n t o s c i l l a n t s o u d a i n d e l a m a c h i n e .

En cas de travaux sur un échafaudage, la machine peut effectuer un mouvement oscillant soudain au démarrage ou en cas de défaillance de l'alimentation électrique.

► Fixer la machine avec la chaîne de

sécurité jointe (B).

► Se protéger contre les chutes en

portant une sangle de retenue.

C o n t r ô l e r l e s c a r a c t é r i s t i q u e s

d u f o n d

La force de retenue magnétique dépend des qualités du fond. La force de retenue

est fortement réduite par les couches de peinture, de zinc ou de calamine et par la rouille.

Le fond doit satisfaire aux conditions suivantes an qu'une retenue magnétique sufsante puisse être établie :

■ Le fond doit être magnétique.

■ La surface de retenue et le pied

magnétique (9) doivent être propres et

exempts de graisse.

■ La surface de retenue ne doit pas

présenter de déformations.

REMARQUE

► Nettoyer le fond et le pied magnétique

(9) de la machine avant l'utilisation.

► Supprimer les déformations et les

résidus de rouille décollée du fond.

► Dans son programme d'accessoires,

CS Unitec propose des dispositifs de

xation spéciaux.

Le meilleur effet d'adhérence peut être

obtenu sur de l'acier doux ayant une épaisseur d'au moins 20 mm.

A c i e r d e f a i b l e é p a i s s e u r

Pour percer dans l'acier de faible épaisseur, une plaque en acier supplémentaire

(dimensions minimales : 100 x 200 x 20 mm) doit être apposée au-dessous de la

pièce à usiner. Fixer la plaque en acier pour la protéger contre les chutes.

5 1

P r é p a r a t i o n s

M A B 1 5 0

F R A NÇ A IS

M é t a u x n o n f e r r e u x o u p i è c e s à u s i n e r a v e c s u r f a c e n o n p l a n e .

Pour le perçage dans les métaux non ferreux ou en cas de pièces à usiner ayant une surface non plane, il faut utiliser un dispositif de maintien spécial.

REMARQUE

► Dans son programme d'accessoires,

CS Unitec propose des dispositifs de serrage pour les tuyaux et les matériaux non magnétiques.

M i s e e n p l a c e d e l ' o u t i l

La machine est équipée d'un raccordement direct 19 mm Weldon (3/4") et elle peut être équipée de forets magnétiques jusqu'à 30 mm

de longueur. Utiliser exclusivement des outils avec une

tige Weldon de 19 mm correspondante.

A V ER T ISSEM ENT

R i s q u e d e b l e s s u r e !

► Ne pas utiliser d’outils endommagés,

souillés ou usés.

► Effectuer uniquement le

remplacement d'outils lorsque la machine est arrêtée et débranchée. Débrancher l'alimentation électrique.

A V ER T ISSEM ENT

R i s q u e d e b l e s s u r e !

► Après l'insertion, contrôler l'assise

sûre de l'outil.

► N'utiliser que des outils, adaptateurs

et accessoires convenant à cette machine.

M i s e e n p l a c e d u f o r e t m a g n é t i q u e

 Avant la mise en place, nettoyer la

tige Weldon du foret magnétique et la

xation directe (2) de la machine.

 Contrôler le branchement de la

conduite pour le lubriant (le exible du acon de pompe (C) doit être enché sur l'ajutage (4)).

 Sortir le raccordement direct (2) avec

le levier (6) jusqu'à ce que les deux vis

à six pans creux dans le raccordement

direct (2) soit accessibles.

 Desserrer les deux vis à six pans

creux dans le raccordement direct (2)

à l'aide du tournevis coudé hexagonal de 4 fourni.

REMARQUE

► Avant la mise en place du foret

magnétique, insérer la tige d'éjection

(A).

 Insérer le foret magnétique (1) par le

bas dans le raccordement direct (2) de

la machine.

 Serrer les deux vis à six pans creux

dans le raccordement direct à l'aide du tournevis coudé hexagonal de 4 fourni.

A V ER T ISSEM ENT

R i s q u e s d e b l e s s u r e s e n r a i s o n d ' u n o u t i l m a l m i s e n p l a c e !

► Contrôler la xation correcte et sûre

du foret magnétique.

5 2

U t i l i s a t i o n

M A B 1 5 0

F R A NÇ A IS

R e t i r e r l ' o u t i l

 Sortir le raccordement direct (2) avec

le levier (6) jusqu'à ce que les deux vis

à six pans creux dans le raccordement

direct (2) soit accessibles.

 Desserrer les deux vis à six pans

creux dans le raccordement direct (2)

à l'aide du tournevis coudé hexagonal de 4 fourni.

 Ôter le foret magnétique (1) par le

bas.

U t i l i s a t i o n

Mettre la xation magnétique en/

h o r s s e r v i c e

ATTENTION

D o m m a g e s m a t é r i e l s !

Pour éviter un endommagement de la machine par surchauffe de l'aimant :

► mettre l'électro-aimant de maintien

en service uniquement lorsque la machine se trouve sur une surface magnétique.

Mettre la xation magnétique en service

 Mettre en service l'électro-aimant de

maintien au moyen du commutateur

(10). Le voyant de contrôle dans le commutateur (10) s'allume.

REMARQUE

► La force de retenue magnétique

maximale n'est disponible qu'après la mise en marche du moteur.

Mettre la xation magnétique hors

s e r v i c e

 Fixer la machine à la poignée (5) pour

empêcher que la machine ne glisse.

 Mettre hors service l'électro-aimant de

maintien au moyen du commutateur

(10). Le voyant de contrôle dans le commutateur (10) s'éteint.

5 3

U t i l i s a t i o n

M A B 1 5 0

F R A NÇ A IS

M e t t r e l a m a c h i n e e n / h o r s s e r v i c e

M e t t r e l a m a c h i n e e n s e r v i c e

 Mettre la machine en service avec

le bouton vert (11) du commutateur

moteur.

REMARQUE

► La machine ne peut se mettre en

marche que si la xation magnétique

a été enclenchée auparavant.

► Faire fonctionner à vide une machine

fortement chauffée pendant env. 2 minutes pour la laisser refroidir.

► En cas de panne de courant ou

d'arrêt de la xation magnétique, la

machine s'arrête automatiquement.

M e t t r e l a m a c h i n e h o r s s e r v i c e

 Mettre la machine hors service avec

le bouton rouge (12) du commutateur

moteur.

P e r ç a g e a v e c l a m a c h i n e

P e r ç a g e a v e c l e s f o r e t s m a g n é t i q u e s

Pour le perçage avec les forets magnétiques, procéder comme suit :

 Insérer la tige d'éjection (A) dans le

foret magnétique.

 Insérer le foret magnétique avec la

tige d'éjection de la manière décrite au chapitre « D r o i t s d ’ a u t e u r » .

 Placer la machine sur le lieu

d'utilisation, l'aligner et enclencher la

xation magnétique.

 Mettre la machine en service.  Amener le foret magnétique vers le

matériau en utilisant le levier manuel (6).

REMARQUE

Lors du perçage avec les forets

magnétiques, observer les indications suivantes :

► Le perçage avec les forets

magnétiques ne nécessite pas grand effort. Une augmentation de la pression n'accélérera pas l'opération

de perçage. Le mandrin s'usera plus

rapidement et la machine pourrait être sollicitée de manière excessive.

► Utiliser le acon à pompe fourni pour

l'huile de coupe/l'émulsion de perçage

haute performance CS Unitec.

► En cas de travaux au-dessus de

la tête, utiliser le pulvérisateur à graisse hautes performances ZHS

400 (Z). Vaporiser le foret avec ce

pulvérisateur de l'intérieur et de l'extérieur avant le perçage. Répéter cette opération si la profondeur de perçage est importante.

► Veiller à évacuer régulièrement les

copeaux. Les casser si la profondeur

de perçage est trop importante.

5 4

Ne t t o y a g e

M A B 1 5 0

F R A NÇ A IS

É l i m i n a t i o n d e s b l o c a g e s

A V ER T ISSEM ENT

R i s q u e d e c o u p u r e p a r d e s p a r t i e s d ' o u t i l s b r i s é e s o u d e s c o p e a u x .

► Mettre des gants de protection avant

le début des travaux.

En c a s d e b l o c a g e d e l ' o u t i l d u f a i t d ' u n e c a s s e :

 Mettre la machine hors service avec

le bouton rouge (12) du commutateur

moteur.

 Fixer la machine à la poignée (5) pour

empêcher que la machine ne glisse.

 Mettre hors service l'électro-aimant de

maintien au moyen du commutateur

(10). Le voyant de contrôle dans le commutateur (10) s'éteint.

 Débrancher l'alimentation électrique

(débrancher la che secteur).

 Amener le chariot de la machine en

position supérieure à l'aide du levier

(6).

 Remplacer l'outil défectueux. Éliminer

les copeaux.

D a n s l e c a s d ' a u t r e s b l o c a g e s :

 Mettre la machine hors service avec

le bouton rouge (12) du commutateur moteur. Laisser l'électro-aimant de

maintien enclenché.

 Amener le chariot de la machine en

position supérieure à l'aide du levier

(6).

 Retirer les copeaux et contrôler l'outil.

Ne t t o y a g e

A V ER T ISSEM ENT

► Avant tout entretien et tout nettoyage,

mettre la machine hors service et débrancher l'alimentation électrique

(débrancher la che secteur).

► En cas d'utilisation d'air comprimé

pour le nettoyage, porter des lunettes et des gants de protection et protéger les autres personnes dans la zone de travail.

ATTENTION

► Ne jamais immerger la machine dans

de l'eau ou dans d'autres liquides.

A p r è s c h a q u e u t i l i s a t i o n

 Retirer l'outil employé.  Retirer les copeaux et les restes

d'agent réfrigérant.

 Nettoyer l'outil et le raccordement sur

la machine.

 Nettoyer la coulisse du chariot de la

machine.

 Remballer la machine et les

accessoires dans le coffret de transport.

5 5

En t r e p o s a g e

M A B 1 5 0

F R A NÇ A IS

M a i n t e n a n c e

A V ER T ISSEM ENT

R i s q u e s i s s u s d e s r é p a r a t i o n s i n a p p r o p r i é e s !

Des réparations inappropriées peuvent

entraîner des risques considérables

pour l’utilisateur et des dommages sur la machine.

► Les réparations sur les appareils

électriques doivent uniquement être

effectuées par le service après-vente

d’usine ou par des techniciens ayant été formés par le fabricant.

R e m p l a c e r l e s b a l a i s d e c h a r b o n

Le remplacement des balais de charbon

doit uniquement être effectué par la société CS Unitec ou par un atelier spécialisé.

Toute réparation effectuée sur la propre

initiative du client entraîne la caducité de la

garantie.

Se r v i c e c l i e n t è l e / a p r è s - v e n t e

En cas de questions sur le service clientèle/

après-vente, s'adresser à CS Unitec. Nous nommerons le partenaire de service après-

vente le plus proche.

En t r e p o s a g e

Si la machine n'est pas utilisée pendant une période prolongée, la nettoyer de la manière décrite au chapitre « Ne t t o y a g e » . Conserver la machine et tous les accessoires dans le coffret de transport,

qui sera lui-même rangé dans un endroit

propre et sec, à l’abri du gel.

5 6

É l i m i n a t i o n d e s d y s f o n c t i o n n e m e n t s

M A B 1 5 0

F R A NÇ A IS

É l i m i n a t i o n d e s d y s f o n c t i o n n e m e n t s

D é f a u t C a u s e p o s s i b l e R é s o l u t i o n

Le moteur ne démarre

pas après avoir actionné l'interrupteur marche/arrêt ou il s'arrête pendant le fonctionnement.

Fiche non branchée. Brancher la che.

Coupe-circuit automatique

arrêté.

Enclencher le coupe/circuit automatique.

L'électro-aimant de maintien

n'est pas en service.

Mettre la xation magnétique

en service.

Le coupe-circuit automatique

se déclenche dans la distribution électrique.

Trop d’appareils raccordés au même circuit électrique.

Réduire le nombre des appareils dans le circuit électrique.

Machine défectueuse.

Informer le service après-

vente.

La xation magnétique ne

fonctionne pas.

Aimant non activé. Activer l'aimant.

Pas de surface magnétique. Utiliser un socle adéquat.

L'outil s'use exagérément/est

endommagé.

Pas de lubriant ou lubrication insufsante.

Alimenter en lubriant (utiliser par ex. le acon à

pompe pour huile de coupe/

émulsion de perçage (c)).

La lubrication ne fonctionne

pas.

Plus de lubriant dans le

réservoir.

Ravitailler en lubriant.

Robinet fermé. Ouvrir le robinet.

Ajutage (4) bouché.

Nettoyer le réservoir et

l'ajutage (4).

REMARQUE

► Si les actions précitées ne permettent pas de résoudre le problème, s'adresser au

service après-vente.

5 7

D e c l a r a c i ó n d e c o n f o r m i d a d d e l a C E

M A B 1 5 0

F R A NÇ A IS

C a r a c t é r i s t i q u e s t e c h n i q u e s

M o d è l e M A B 1 5 0 U n i t é

Dimensions

(L x l x H)

327 x 189 x 180 mm

Pied magnétique (L x l x H) 80 x 160 x 36,5 mm

Poids net approx. 11 kg

Tension de service

(voir la plaque signalétique)

230 V / 50-60 Hz

ou 110/125 V / 50-60 Hz

Puissance absorbée 1080 W

Émission de bruit 90 db(A)

Vibration 1,64 m/s²

Course 39 mm

Foret magnétique (court) max. Ø 12 - 35 mm

Profondeur de coupe max. 30 mm

Régime niveau de transmission 1 400 min

-1

Fixation du foret magnétique Weldon 19 mm (3/4“)

Longueur de la ligne d'alimentation : 4 m

Classe de protection I

5 8

D é c l a r a t i o n d e c o n f o r m i t é C E

M A B 1 5 0

F R A NÇ A IS

D é c l a r a t i o n d e c o n f o r m i t é C E

Nom/adresse du fabricant : B D S M a s c h i n e n Gm b H

Martinstraße 108

D-41063 Mönchengladbach

Nous déclarons que le produit

Objet fabriqué : P e r c e u s e à f o r e t m a g n é t i q u e

Type : M A B 1 5 0

répond aux dispositions applicables suivantes :

■ D i r e c t i v e C E 2 0 0 6 / 4 2 / C E s u r l e s m a c h i n e s

■ D i r e c t i v e C E 2 0 0 4 / 1 0 8 / C E r e l a t i v e à l a c o m p a t i b i l i t é é l e c t r o m a g n é t i q u e

Les normes harmonisées suivantes ont été appliquées en totalité ou en partie :

● DIN EN ISO 12100:2010

● DIN EN 61000-6-4:2007 + A1:2011

● DIN EN 55014-1:2006 + A1:2009 + A2:2011

● DIN EN 55014-2:1997 + Corr. 1997 + A1:2001 + A2:2008

● DIN EN 60745-1:2009

● DIN EN 60745-2-1:2010

Personne responsable de la documentation selon la directive 2006/42/CE - Annexe II

point A.2. :

_____________________________________________________________________

(Nom, prénom, fonction dans l’entreprise du fabricant)

Mönchengladbach, le 01/08/2014

Wolfgang Schröder, Directeur techn.

________________________________________

(Signature juridiquement valable de l’auteur)

2 2 Ha r b o r A v e n u e , No r w a l k , C T 0 6 8 5 0 U SA

T o l l - F r e e : 8 0 0 - 7 0 0 - 5 9 1 9

P h o n e : 2 0 3 - 8 5 3 - 9 5 2 2

F a x : 2 0 3 - 8 5 3 - 9 9 2 1

Em a i l : i n f o @ c s u n i t e c . c o m

w w w . c s u n i t e c . c o m

Distributed exclusively by:

Unitec MAB 150 Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
