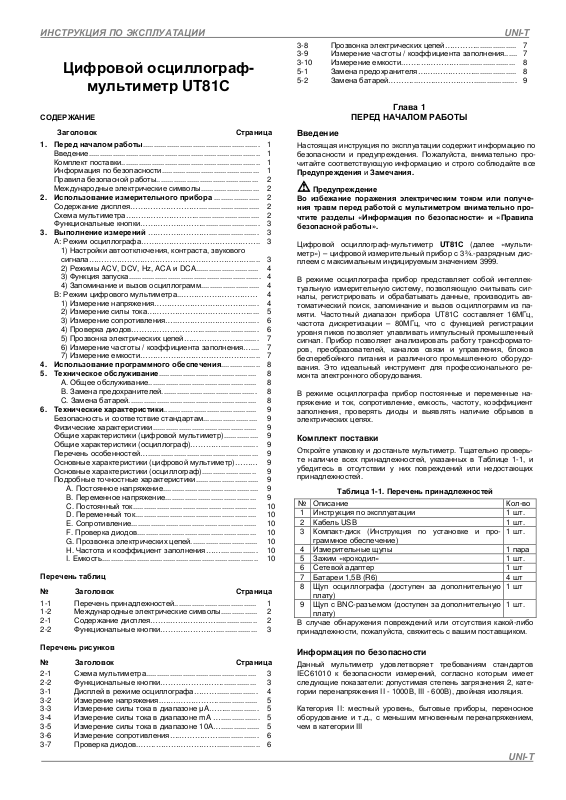

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ UNI-T
Цифровой осциллограф-
мультиметр UT81С
СОДЕРЖАНИЕ
Заголовок Страница
1. Перед началом работы...................................................... 1
Введение............................................................................... 1
Комплект поставки................................................................ 1
Информация по безопасности............................................. 1
Правила безопасной работы............................................... 2
Международные электрические символы........................... 2
2. Использование измерительного прибора ..................... 2
Содержание дисплея………………………............................ 2
Схема мультиметра……………………….............................. 2
Функциональные кнопки……………………........................... 3
3. Выполнение измерений ……………………....................... 3
A: Режим осциллографа……………………………………….. 3
1) Настройки автоотключения, контраста, звукового
сигнала………………………………………………………..... 3
2) Режимы ACV, DCV, Hz, ACA и DCA............................. 4
3) Функция запуска............................................................. 4
4) Запоминание и вызов осциллограмм........................... 4
B: Режим цифрового мультиметра..………………………… 4
1) Измерение напряжения………………….……………..... 4
2) Измерение силы тока…………………….……………..... 5
3) Измерение сопротивления…..………….……………..... 6
4) Проверка диодов………………………........................... 6
5) Прозвонка электрических цепей………………….......... 7
6) Измерение частоты / коэффициента заполнения….... 7
7) Измерение емкости……………………….……………..... 7
4. Использование программного обеспечения.................. 8
5. Техническое обслуживание............................................. 8
A. Общее обслуживание.................................................. 8
B. Замена предохранителей............................................ 8
C. Замена батарей........................................................... 8
6. Технические характеристики........................................... 9
Безопасность и соответствие стандартам......................... 9
Физические характеристики................................................ 9
Общие характеристики (цифровой мультиметр)................ 9
Общие характеристики (осциллограф)…………................. 9
Перечень особенностей…................................................... 9
Основные характеристики (цифровой мультиметр)……… 9
Основные характеристики (осциллограф)......................... 9
Подробные точностные характеристики............................. 9
A. Постоянное напряжение............................................ 9
B. Переменное напряжение.......................................... 9
C. Постоянный ток......................................................... 10
D. Переменный ток........................................................ 10
E. Сопротивление.......................................................... 10
F. Проверка диодов....................................................... 10
G. Прозвонка электрических цепей............................... 10
H. Частота и коэффициент заполнения……................. 10
I. Емкость........................................................................ 10
Перечень таблиц
№ Заголовок Страница
1-1 Перечень принадлежностей...................................... 1
1-2 Международные электрические символы................. 2
2-1 Содержание дисплея……..………………................... 2
2-2 Функциональные кнопки…….……………................... 3
Перечень рисунков
№ Заголовок Страница
2-1 Схема мультиметра................................................... 3
2-2 Функциональные кнопки……………………................ 3
3-1 Дисплей в режиме осциллографа………................... 4
3-2 Измерение напряжения.…….……………................... 5
3-3 Измерение силы тока в диапазоне µA……................ 5
3-4 Измерение силы тока в диапазоне mA ….................. 5
3-5 Измерение силы тока в диапазоне 10A….................. 5
3-6 Измерение сопротивления….……………................... 6
3-7 Проверка диодов.…….…………………….................... 6
3-8 Прозвонка электрических цепей…………................... 7
3-9 Измерение частоты / коэффициента заполнения...... 7
3-10 Измерение емкости.…….…………….......................... 8
5-1 Замена предохранителя…….…………….................... 8
5-2 Замена батарей………...…….…………….................... 9
Глава 1
ПЕРЕД НАЧАЛОМ РАБОТЫ
Введение
Настоящая инструкция по эксплуатации содержит информацию по
безопасности и предупреждения. Пожалуйста, внимательно прочитайте соответствующую информацию и строго соблюдайте все
Предупреждения и Замечания.
Предупреждение
Во избежание поражения электрическим током или получения травм перед работой с мультиметром внимательно прочтите разделы «Информация по безопасности» и «Правила
безопасной работы».
Цифровой осциллограф-мультиметр UT81С (далее «мультиметр») – цифровой измерительный прибор с 3¾.-разрядным дисплеем с максимальным индицируемым значением 3999.
В режиме осциллографа прибор представляет собой интеллектуальную измерительную систему, позволяющую считывать сигналы, регистрировать и обрабатывать данные, производить автоматический поиск, запоминание и вызов осциллограмм из памяти. Частотный диапазон прибора UT81C составляет 16МГц,
частота дискретизации – 80МГц, что с функцией регистрации
уровня пиков позволяет улавливать импульсный промышленный
сигнал. Прибор позволяет анализировать работу трансформаторов, преобразователей, каналов связи и управления, блоков
бесперебойного питания и различного промышленного оборудования. Это идеальный инструмент для профессионального ремонта электронного оборудования.
В режиме осциллографа прибор постоянные и переменные напряжение и ток, сопротивление, емкость, частоту, коэффициент
заполнения, проверять диоды и выявлять наличие обрывов в
электрических цепях.
Комплект поставки
Откройте упаковку и достаньте мультиметр. Тщательно проверьте наличие всех принадлежностей, указанных в Таблице 1-1, и
убедитесь в отсутствии у них повреждений или недостающих
принадлежностей.
Таблица 1-1. Перечень принадлежностей
№ Описание Кол-во
1 Инструкция по эксплуатации 1 шт.
2 Кабель USB 1 шт.
3 Компакт-диск (Инструкция по установке и про-
граммное обеспечение)
4 Измерительные щупы 1 пара
5 Зажим «крокодил» 1 шт.
6 Сетевой адаптер 1 шт
7 Батареи 1,5В (R6) 4 шт
8 Щуп осциллографа (доступен за дополнительную
плату)
9 Щуп с BNC-разъемом (доступен за дополнительную
плату)
В случае обнаружения повреждений или отсутствия какой-либо
принадлежности, пожалуйста, свяжитесь с вашим поставщиком.
1 шт.
1 шт
1 шт.
Информация по безопасности
Данный мультиметр удовлетворяет требованиям стандартов
IEC61010 к безопасности измерений, согласно которым имеет
следующие показатели: допустимая степень загрязнения 2, категории перенапряжения II - 1000В, III - 600В), двойная изоляция.
Категория II: местный уровень, бытовые приборы, переносное
оборудование и т.д., с меньшим мгновенным перенапряжением,
чем в категории III
UNI-T
UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С
Регулировка запуска по скорости нарастания
Категория III: распределительный уровень, стационарное оборудование, с меньшим мгновенным перенапряжением, чем в категории IV
Используйте мультиметр только в соответствии с инструкцией по
эксплуатации, в противном случае возможно нарушение защиты,
обеспечиваемой прибором.
В настоящей инструкции Предупреждения указывают на ситуацию или действия, которые могут причинить вред пользователю,
прибору или обследуемому оборудованию.
Замечания содержат информацию, на которую следует обратить
особое внимание.
Международные электрические символы, используемые на мультиметре и в инструкции по эксплуатации, расшифровываются на
странице 2.
ПРАВИЛА БЕЗОПАСНОЙ РАБОТЫ
Предупреждение
Во избежание возможного поражения электрическим током
или получения травм, а также во избежание повреждения
мультиметра или обследуемого оборудования строго придерживайтесь следующих правил:
• Перед использованием мультиметра осмотрите его. Не
используйте мультиметр, если он имеет повреждения,
или с него снят корпус (или части корпуса). Убедитесь в
отсутствии трещин и целостности пластика корпуса. Об-
ратите внимание на изоляцию вокруг разъемов.
• Убедитесь в том, что измерительные щупы не имеют по-
вреждений изоляции или участков оголенного металла.
Проверьте, нет ли в щупах обрывов. В случае обнаруже-
ния повреждения, перед использованием мультиметра
замените их щупами той же модели или с такими же элек-
тротехническими характеристиками.
• Во избежание поражения электрическим током и повреж-
дения мультиметра, не подавайте на выводы прибора
или между землей и любым из выводов напряжение,
превышающее 1000В (среднеквадратичное значение).
• Во избежание повреждения мультиметра поворотный
переключатель должен быть заранее установлен в пра-
вильную позицию, переключение диапазона в процессе
измерения не допускается.
• Когда на мультиметр подается эффективное постоянное
напряжение выше 60 В или переменное напряжение со
среднеквадратичным значением выше 42 В, следует
быть особенно осторожным, поскольку возникает опас-
ность поражения электрическим током.
• При проведении измерений правильно выбирайте выво-
ды, режимы работы и диапазоны измерения.
• Не храните и не используйте мультиметр в местах с по-
вышенной температурой, влажностью, опасностью
взрыва или возгорания, сильным магнитным полем. В
результате отсыревания характеристики прибора могут
ухудшиться.
• При использовании измерительных щупов держите
пальцы за защитными приспособлениями.
• Перед измерением сопротивления, проверкой диодов и
наличия обрывов в цепи отключайте напряжение в об-
следуемых цепях и разряжайте все высоковольтные
конденсаторы
• Перед измерением силы тока проверьте плавкие предо-
хранители мультиметра, а перед подсоединением муль-
тиметра к цепи выключите в ней ток.
• Заменяйте батарею, как только появился индикатор раз-
ряженной батареи . При пониженном напряжении бата-
реи мультиметр может давать неправильные показания,
что может привести к поражению электрическим током
или получению травм.
• При обслуживании и ремонте мультиметра используйте
сменные части только от модели с тем же номером или с
идентичными электрическими характеристиками.
• Во избежание повреждения или выхода мультиметра из
строя не допускается внесение изменений по своему ус-
мотрению в электрическую схему прибора.
• Для очистки поверхности мультиметра при обслужива-
нии следует использовать мягкую ткань и мягкодейст-
вующее моющее средство. Во избежание коррозии, выхода из строя или повреждения прибора не допустимо
применение абразивов и растворителей.
• Мультиметр предназначен для использования в помеще-
нии.
• Выключайте мультиметр, когда он не используется. Если
прибор не используется в течение длительного времени,
выньте из него батарею питания.
• Регулярно проверяйте батарею питания, поскольку в
процессе работы батарея может потечь. При обнаружении утечки электролита из батареи, немедленно произведите ее замену. Вытекший электролит может повредить
мультиметр.
• Под действием внешнего электромагнитного поля на ра-
диочастотах погрешность измерения прибора может достигать 20%. Она вернется на нормальный уровень, после
того как помехи будут устранены.
Международные электрические символы
Символы используются в мультиметре и в инструкции и разъясняются в Таблице 1-2.
Таблица 1-2. Международные электрические символы
Переменный или постоянный ток
Постоянный ток (DC)
Переменный ток (AC)
Прозвонка электрических цепей
Диод
Заземление
Двойная изоляция
Предупреждение. Обратитесь к инструкции по
эксплуатации
Разряженная батарея питания
Соответствие стандартам Европейского союза
Глава 2
ИСПОЛЬЗОВАНИЕ ИЗМЕРИТЕЛЬНОГО ПРИБОРА
Содержание дисплея
На дисплее отображается меню, дающее доступ к следующим
настройкам:
Пункт меню Описание
Contrast Уровень контраста
Auto Off Время автоотключения
BK Light Подсветка дисплея
BEEP Включение и выключение звукового сигнала
ENTER Подтверждение
MOVE Смещение осциллограммы вверх
MOVE Смещение осциллограммы вниз
RANG Увеличение диапазона
RANG Уменьшение диапазона
BASE Увеличение коэффициента горизонтальной раз-
BASE Уменьшение коэффициента горизонтальной раз-
BASE> Смещение осциллограммы вправо
BASE< Смещение осциллограммы влево
TRIG Смещение уровня запуска вверх
TRIG Смещение уровня запуска вниз
SLOP
AUTO Режим автоматического запуска
NORM Режим нормального запуска
SHOT Режим одиночного запуска
Таблица 2-1. Содержание дисплея
Увеличение
Уменьшение
вертки
вертки
сигнала
Схема мультиметра
Схема мультиметра представлена на Рисунке 2-1.
1. Разъемы интерфейса USB
2. Жидкокристаллический дисплей
3. Функциональные кнопки
4. Поворотный переключатель
2
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С UNI-T
нопки. Более
В режиме осциллографа нажатием этой кнопки
производится переключение между измерением
В режиме осциллографа нажатием этой кнопки
В режиме осциллографа, нажатием этой кнопки
дела
ния и силы тока. Кнопка неактивная при
фа) и
ра). Эта
ойки автоотключения,
подсветки дисплея, контрастности, и звукового
ки
производится сохранение данных и вызов их из
Range
Time
Mode
Set
Save/Call
Hold
5. Гнездо для разъема сетевого адаптера
6. Вход 10А
7. Вход mAµA
8. Вход COM
9. Вход для прочих измерений
Рисунок 2-1. Схема мультиметра
Функциональные кнопки
Кнопки активируют функции, расширяющие возможности режима
работы, выбранного с помощью поворотного переключателя.
Функции различных кнопок описываются в Таблице 2-2.
Введение
В Главе 3 описывается методика проведения измерений
Вы можете выключить мультиметр установкой поворотного переключателя в положение OFF или установкой времени автоотключения на 1-30 минут. Пожалуйста, если вы включаете мультиметр без включения дисплея, убедитесь, что он функция автоотключения неактивна.
Во избежание неверных показаний, которые могут привести к
поражению электрическим током или получению травм, заменяй-
те батарею, как только на дисплее появляется значок « ».
А. Режим осциллографа
• В верхней правой части дисплея отображается: RUN,
HLD, REV
• В верхнем правом углу дисплея отображается пиктограмма батареи, появляющаяся, если напряжение батарей питания опускается ниже 5В.
• В режиме осциллографа отображаются и осциллограм-
ма, и численное значение измеряемого сигнала.
1) Настройки автоотключения, контрастности, звукового
сигнала
Нажмите кнопку для установки автоотключения, подсветки
дисплея, контрастности и звукового сигнала
Кнопка служит для настр
сигнала
В режиме осциллографа по нажатию этой кноп
памяти.
Кнопка служит для входа в режим блокировки
Глава 3
ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ
Рисунок 2-2. Функциональные кнопки
Таблица 2-2. Функциональные кнопки
Кнопка Описание
F1, F2, F3, F4 Программные функциональные к
Trig
Auto
подробное описание будет дано ниже
постоянного и переменного сигнала
включается настройка масштаба оси времени (Х)
производится выбор режима запуска
В режиме мультиметра: кнопка служит для пере-
хода в режим автоматического выбора пре
измерения при измерении сопротивления, напряже
измерении емкости, проверке диодов и прозвонке
цепей.
В режиме осциллографа: кнопка служит для перехода в режим автоматической установки масштаба по вертикальной и горизонтальной осям.
Кнопка служит для переключения между отображением осциллограмм (режим осциллогра
численных показаний (режим мультимет
кнопка активна только при измерении напряжения, частоты и силы тока
F1: Установка времени автоотключения
Время автоотключения может принимать значения OFF (функция
неактивна) и от 1 до 30 минут. Нажмите F4 для подтверждения,
сохранения и возвращения. Нажмите функциональную кнопку
для выхода, и установка останется прежней.
F2: Настройка подсветки дисплея
Уровень яркости изменяется в пределах от 0 до 31. Нажмите F4
для подтверждения, сохранения и возвращения. При нажатии
функциональных кнопок выполняется выход, новое значение
сохраняется, но не записывается в память. Настройка будет потеряна после выключения прибора.
F3: Настройка контрастности ЖК-дисплея
Уровень контрастности изменяется в пределах от 0 до 31. Нажмите F4 для подтверждения, сохранения и возвращения. При
нажатии функциональных кнопок выполняется выход, новое значение сохраняется, но не записывается в память. Настройка будет потеряна после выключения прибора.
F4: Настройка звукового сигнала. Звуковой сигнал может использоваться только при измерении сопротивления, проверке диодов
и прозвонке электрических цепей.
F2: включение звукового сигнала
F3: выключение звукового сигнала
3
UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С
F4: подтверждение, сохранение и возвращение
При нажатии функциональных кнопок выполняется выход, новое
значение сохраняется, но не записывается в память. Настройка
будет потеряна после выключения прибора.
режима измерений
3) Функция запуска
Нажмите кнопку в режиме осциллографа, соответствующие
функции функциональных кнопок описаны ниже:
Рисунок 3-1. Дисплей в режиме осциллографа
2) Режимы ACV, DCV, Hz, ACA и DCA
При установке поворотного переключателя в положение ACV,
DCV, Hz, ACA или DCA, на дисплее мультиметра отображается
числовое значение (режим мультиметра). Для переключения к
отображению осциллограммы (режим осциллографа, см. Рисунок
4) нажмите кнопку . При входе в режим осциллографа,
коэффициент горизонтальной развертки устанавливается автоматически, вертикальный масштаб устанавливается в ручном
режиме, эти настройки можно изменить. При необходимости
можно также установить уровень запуска. Подробно процедуры
измерения в положениях ACV, DCV, Hz, ACA или DCA (измерения переменного и постоянного напряжения, частоты, переменного и постоянного тока, соответственно) описаны в разделе «B.
Режим цифрового мультиметра».
• Нажмите кнопку для переключения между измерени-
ем постоянного и переменного сигнала.
• Когда частота и амплитуда осциллограммы заранее не из-
вестны, нажмите кнопку :
Если установлен режим автоматического выбора мас-
штаба вертикальной шкалы, индикатор масштаба отображается белым текстом на черном фоне. Если же установлен режим ручного выбора, то индикатор масштаба
отображается черным текстом на белом фоне
Если установлен режим автоматического выбора мас-
штаба горизонтальной шкалы, индикатор горизонтального
масштаба отображается белым текстом на черном фоне.
Если же установлен режим ручного выбора, то индикатор
масштаба отображается черным текстом на белом фоне.
Если длина горизонтальной шкалы лежит в пределах 20
мс – 100 нс, может быть включен режим автоматического
выбора масштаба горизонтальной шкалы. Если же длина
горизонтальной шкалы лежит в пределах 50 мс – 5 с, этот
режим будет недоступен.
• Регулировка оси Y. Нажмите кнопку в режиме осцил-
лографа. Соответствующие функции функциональных кнопок
описаны ниже:
F1: сдвиг осциллограммы вверх
F2: сдвиг осциллограммы вниз
F3: увеличение диапазона
F4: уменьшение диапазона
Автоматически настроенные функции отключатся при смене
режима измерений
• Нажмите кнопку Time в режиме осциллографа, соответст-
вующие функции функциональных кнопок описаны ниже:
F1: увеличение числа периодов
F2: уменьшение числа периодов
F3: сдвиг точки запуска влево
F4: сдвиг точки запуска вправо
Автоматически настроенные функции отключатся при смене
4
F1: сдвиг уровня запуска вверх
F2: сдвиг уровня запуска вниз
F3: выбор режима запуска: автоматический, нормальный или
одиночный
F4: выбор фронта: нарастающий или спадающий
4) Запоминание и вызов осциллограмм
Нажмите кнопку в режиме осциллографа, соответствующие функции функциональных кнопок описаны ниже:
F1: сохранение в память или вызов из памяти
F2 и F3: выбор позиции хранения (номера с 0 по 9, всего 10 позиций)
F4: подтверждение
• При сохранении данных они записываются вместо текущей
записи на данной позиции хранения, независимо от того, записаны там данные или нет.
• Если вы обращаетесь к позиции хранения, не содержащей
данных, мультиметр выдаст сообщение об ошибки. Для продолжения измерений нужно нажать кнопку HOLD.
• Если вы обращаетесь к позиции хранения, в которой записаны данные, прибор сохранит текущие настройки и выведет
данные на дисплей. Индикатор REV в левом верхнем углу
дисплея показывает, что включен режим вызова данных из
памяти. Вы можете продолжить работу в этом режиме или
сохранить данные.
• Функция вызова из памяти может быть использована в любом из режимов работы осциллографа. Например, осциллограмму или данные, сохраненные в режиме измерения напряжения или частоты, можно вызвать из режима измерения
тока. После этого для продолжения измерений нужно вернуться в режим измерения.
Замечания:
Для получения более точной осциллограммы вы можете купить
дополнительный щуп типа BNC и щуп осциллографа для уменьшения ослабления сигнала. Щуп осциллографа подключается
напрямую к щупу типа BNC.
При измерении напряжения и частоты подсоединяйте черный
щуп типа BNC к гнезду COM, а красный щуп – к гнезду для измерения напряжения.
При измерении токовых сигналов подсоединяйте черный щуп
типа BNC к гнезду COM, а красный щуп – к гнезду mA.
Не подсоединяйте щуп типа BNC к гнезду 10А.
B. Режим мультиметра
1) Измерение напряжения
Предупреждение
Во избежание поражения электрическим током или повреждения прибора, пожалуйста, не пытайтесь измерять постоянное напряжение выше 1000В и переменное напряжение выше
750В, несмотря на то, что такие показания в принципе могут
быть получены.
Для измерения напряжения переключите прибор в положение,
показанное на Рисунке 3-2, и выполните следующие действия:
1. Вставьте красный щуп в гнездо V, а черный щуп – в гнездо
COM.
2. Установите поворотный переключатель в положение V .
3. Подсоедините измерительные щупы к обследуемому объекту.
4. Измеренное значение отображается на дисплее.
5. Для переключения между режимом мультиметра и режимом
осциллографа нажмите кнопку MODE.
6. Для переключения между измерением переменного и постоянного напряжения нажмите кнопку F1.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С UNI-T
Красный
Рисунок 3-2. Измерение напряжения
При измерении напряжения функциональные кнопки управляют
следующими действиями:
Черный
• Измерения в диапазоне µA
Для измерения переменного или постоянного тока в диапазоне
µA переключите прибор в положение, показанное на Рисунке 3-3,
и выполните следующие действия:
1. Вставьте красный измерительный щуп в гнездо mAµA, а чер-
ный щуп – в гнездо COM.
2. Установите поворотный переключатель в положение µA .
3. Подсоедините измерительные щупы последовательно к из-
меряемой цепи.
4. На дисплее появится измеренное значение силы тока.
5. Для переключения между режимом мультиметра и режимом
осциллографа нажмите кнопку MODE.
6. Для переключения между измерением переменного и постоянного напряжения нажмите кнопку F1.
• Измерения в диапазоне mA
Для измерения переменного или постоянного тока в диапазоне
mA переключите прибор в положение, показанное на Рисунке
3-4, и выполните следующие действия:
F1: переключение между измерением переменного и постоянного
напряжения
F2: режим относительных измерений (когда режим включен, в
правом нижнем углу дисплея появляется значок REL)
F3: увеличение диапазона
F4: уменьшение диапазона
Замечания
• При смене режима измерений режим автоматического выбора пределов измерений отключается, и значок AUTO в левом
нижнем углу дисплея исчезает.
• После того, как измерение напряжения завершено, отсоедините щупы от обследуемой цепи и от гнезд мультиметра.
•
2) Измерение силы тока
Предупреждение
Если в процессе измерений перегорает предохранитель,
мультиметр может быть поврежден, а вы можете получить
травму.
Во избежание возможного повреждения прибора или обследуемого оборудования, перед началом измерений силы тока
проверьте предохранители. Используйте надлежащие щупы,
режим работы и предел измерений. Никогда не подсоединяйте щупы параллельно какой либо цепи или элементу,
если они вставлены в гнезда для измерения тока.
Перед тем, как подсоединить измерительные щупы последовательно с измеряемой цепью, отключайте в ней ток.
Черный
Рисунок 3-4. Измерения силы тока в диапазоне mA
1. Вставьте красный измерительный щуп в гнездо mAµA, а чер-
ный щуп – в гнездо COM.
2. Установите поворотный переключатель в положение mA .
3. Подсоедините измерительные щупы последовательно к из-
меряемой цепи.
4. На дисплее появится измеренное значение силы тока.
5. Для переключения между режимом мультиметра и режимом
осциллографа нажмите кнопку MODE.
6. Для переключения между измерением переменного и постоянного напряжения нажмите кнопку F1.
• Измерения в диапазоне 10A
Для измерения переменного или постоянного тока в диапазоне
10A переключите прибор в положение, показанное на Рисунке
3-5, и выполните следующие действия:
Красный
Черный
Рисунок 3-3. Измерения силы тока в диапазоне µA
Красный
Рисунок 3-5. Измерения силы тока в диапазоне 10A
Черный
Красный
5
UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С
1. Вставьте красный измерительный щуп в гнездо 10A, а черный щуп – в гнездо COM.
2. Установите поворотный переключатель в положение A
3. Подсоедините измерительные щупы последовательно к из-
меряемой цепи.
4. На дисплее появится измеренное значение силы тока.
5. Для переключения между режимом мультиметра и режимом
осциллографа нажмите кнопку MODE.
6. Для переключения между измерением переменного и посто-
янного напряжения нажмите кнопку F1.
При измерении силы тока функциональные кнопки управляют
следующими действиями:
F1: переключение между измерением переменного и постоянного
тока
F2: режим относительных измерений (когда режим включен, в
правом нижнем углу дисплея появляется значок REL)
F3: увеличение диапазона
F4: уменьшение диапазона
Замечания
• При смене режима измерений режим автоматического выбора пределов измерений отключается, и значок AUTO в левом
нижнем углу дисплея исчезает.
• Если порядок величины измеряемого тока заранее не известен, используйте диапазон с максимальным пределом измерения, а затем последовательно переходите к меньшим пределам измерений до тех пор, пока не получите удовлетворительного результата.
•
• После того, как измерение напряжения завершено, отсоеди-
ните щупы от обследуемой цепи и от гнезд мультиметра.
• Если измеряемый ток меньше 5 А, допускаются продолжи-
тельные измерения.
• Если измеряемый ток находится в пределах 5-10 А, допуска-
ются измерения длительностью 10 секунд с перерывами
более 15 минут.
• По окончании измерений тока отсоедините измерительные
щупы от обследуемой цепи и затем от мультиметра.
3) Измерение сопротивления
Предупреждение
Во избежание возможного повреждения мультиметра или
обследуемого оборудования перед измерением сопротивления отключите ток в обследуемой цепи и разрядите все высоковольтные конденсаторы.
Для измерения сопротивления переключите прибор в положение,
показанное на Рисунке 3-6, и выполните следующие действия:
.
3. Подсоедините щупы к обследуемому элементу. На дисплее
появится измеренное значение.
При измерении сопротивления функциональные кнопки управляют следующими действиями:
F1: переключение в режим проверки диодов
F2: режим относительных измерений
F3: увеличение диапазона
F4: уменьшение диапазона
Замечания
• При измерении малых сопротивлений, сопротивление измерительных щупов может добавить к реальному значению от
0,1 до 0,2 Ом. Для проверки ошибки, вносимой щупами, соедините их концы вместе, чтобы на дисплее отобразилось их
общее сопротивление. Вычитайте полученное значение сопротивления щупов из результатов последующих измерений.
• При измерениях больших сопротивлений (>1 МОм) или малых
сопротивлений (<40 Ом) для стабилизации полученного значения может потребоваться несколько секунд. Для получения
максимально точных значений используйте как можно более
короткие щупы.
• Символы OL, появившиеся на дисплее, показывают, что из-
мерительная цепь разомкнута.
• По окончании измерений сопротивления отсоедините измерительные щупы от обследуемой цепи и затем от мультиметра.
4) Проверка диодов
Предупреждение
Во избежание поражения электрическим током, пожалуйста,
берегитесь воздействия постоянного напряжения выше 60 В
или переменного напряжения выше 42 В (среднеквадратичное значение)
Во избежание возможного повреждения мультиметра или
обследуемых приборов перед проверкой диодов отключите
в ней ток и разрядите все высоковольтные конденсаторы.
Данная функция может быть использована для проверки диодов,
транзисторов и других полупроводниковых приборов. При проверке диодов через полупроводниковый переход пропускается
ток и измеряется падение напряжения на переходе. Для
исправного кремниевого перехода это значение находится в пределах от 0,5 В до 0,8 В.
Для проверки диодов переключите прибор в положение, показанное на Рисунке 3-7, и выполните следующие действия:
Красный
Красный
Рисунок 3-6. Измерение сопротивления
1. Вставьте красный щуп в гнездо
COM.
2. Установите поворотный переключатель в положение
6
.
Черный
, а черный щуп – в гнездо
Рисунок 3-7. Проверка диодов
1. Вставьте красный щуп в гнездо
COM.
2. Установите поворотный переключатель в положение
.
3. Для измерения падения напряжения в режиме прямого тока
на любом полупроводниковом элемента приложите красный
, а черный щуп – в гнездо
Черный
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С UNI-T
щуп к аноду элемента, а черный щуп – к его катоду. Красный
щуп соответствует положительному полюсу, а черный – отрицательному.
Измеренное значение отобразится на дисплее.
При выполнении проверки диодов функциональные кнопки
управляют следующими действиями:
F1: переключение в режим прозвонки электрических цепей
F2: режим относительных измерений
Замечания
• Во избежание сообщения об ошибке подсоединяйте измерительные щупы к соответствующим гнездам, согласно приведенному выше описанию.
• Символы OL, появившиеся на дисплее, показывают, что измерительная цепь разомкнута или перепутана полярность
при подсоединении щупов.
• В режиме проверки диодов падение напряжения показывается в вольтах, измеряется величина прямого падения напряжения открытого перехода.
• По окончании проверки цепи отсоедините измерительные
щупы от обследуемой цепи и затем от мультиметра.
5) Прозвонка электрических цепей
Предупреждение
Во избежание поражения электрическим током, пожалуйста,
берегитесь воздействия постоянного напряжения выше 60 В
или переменного напряжения выше 42 В (среднеквадратичное значение)
Во избежание возможного повреждения мультиметра или
обследуемого оборудования перед прозвонкой цепи отключите в ней ток и разрядите все высоковольтные конденсаторы.
Для прозвонки электрических цепей переключите прибор в положение, показанное на Рисунке 3-8, и выполните следующие действия:
F1: переключение в режим измерения сопротивления
F2: режим относительных измерений
Замечания
• По окончании прозвонки цепи отсоедините измерительные
щупы от обследуемой цепи и затем от мультиметра.
6) Измерение частоты / коэффициента заполнения
Предупреждение
Во избежание поражения электрическим током не подавайте
на прибор напряжение выше 42В (среднеквадратичное значение).
Для измерения частоты переключите прибор в положение, показанное на Рисунке 3-9, и выполните следующие действия:
Рисунок 3-9. Измерение частоты / коэффициента заполнения
1. Вставьте красный щуп в гнездо Hz, а черный щуп – в гнездо
COM.
2. Установите поворотный переключатель в положение Hz.
3. Подсоедините измерительные щупы к обследуемому объекту.
4. На основном дисплее появится измеренное значение.
5. Для переключения между режимом мультиметра и режимом
осциллографа нажмите кнопку MODE.
6. Для переключения между измерением частоты и коэффици-
ента заполнения нажмите кнопку F1.
При измерении частоты и коэффициента заполнения функциональные кнопки управляют следующими действиями:
Красный
Черный
Красный
Рисунок 3-8. Прозвонка электрических цепей
1. Вставьте красный щуп в гнездо , а черный щуп – в гнездо
COM.
2. Установите поворотный переключатель в положение
3. Подсоедините щупы к проверяемой цепи.
4. Сопротивление проверяемой цепи отобразится на дисплее
5. Мультиметр подает непрерывный звуковой сигнал, если цепь
не содержит разрывов, признаком чего считается сопротивление цепи менее 10 Ом.
6. Мультиметр не подает звукового сигнала, если сопротивление цепи составляет более 100 Ом.
При прозвонке цепей функциональные кнопки управляют следующими действиями:
.
Черный
F1: Переключение между измерением частоты и коэффициента
заполнения.
Замечания
• Требования к амплитуде входного сигнала а таковы:
При частоте ≤ 1 МГц: 300 мВ а 30 В
При частоте > 1 МГц: 600 мВ а 5 В
• Задержка в несколько секунд при переключении из других
режимов в данный является нормальной
• По окончании измерения частоты или коэффициента заполнения отсоедините измерительные щупы от обследуемой цепи и затем от мультиметра.
7) Измерение емкости
Предупреждение
Для обеспечения точности измерений мультиметр предварительно разряжается через тестовый конденсатор.
Во избежание возможного повреждения мультиметра или
обследуемого оборудования перед прозвонкой цепи отключите в ней ток и разрядите все высоковольтные конденсато-
7
UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С
батарейный отсек
надлеж
а
щего типа
корпуса
ры.
Для измерения емкости переключите прибор в положение, показанное на Рисунке 3-6, и выполните следующие действия:
Красный
Рисунок 3-10. Измерение емкости
1. Вставьте красный щуп в гнездо
COM.
2. Установите поворотный переключатель в положение , на
дисплее должно отобразиться фиксированное значение, которое соответствует внутренней рассредоточенной емкости
мультиметра. При измерении емкостей меньше 40 нФ это
значение внутренней емкости следует вычесть из результата
измерений для повышения точности.
3. Для повышения точности измерения нажмите F2 REL при
разомкнутых измерительных щупах, чтобы вычесть из результата измерений емкость мультиметра и щупов.
4. При измерении емкости для уменьшения влияния внутренней
емкости мультиметра рекомендуется использовать как можно
более короткие измерительные провода.
5.
При измерении емкости функциональные кнопки управляют следующими действиями:
F2: режим относительных измерений
Замечания
• Для измерения емкости конденсаторов больше 10 мкФ требуется большее время.
• Если измеряемый конденсатор имеет полярность, подсоединяйте красный измерительный щуп к положительному выводу, а черный – к отрицательному.
• По окончании измерения емкости отсоедините измерительные щупы от обследуемой цепи и затем от мультиметра.
, а черный щуп – в гнездо
Черный
Глава 4
ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
При использовании программного обеспечения, пожалуйста, обратитесь к Руководству по инсталляции на компат-диске, входящем в комплект поставки.
Глава 5
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В Главе 5 приведена основная информация по техническому
обслуживанию прибора, включая инструкции к процедурам замены батарей и предохранителей.
Предупреждение
Пожалуйста, не пытайтесь ремонтировать или обслуживать
Ваш мультиметр, если вы не обладаете соответствующей
квалификацией и не имеете информации по калибровке, тестированию и обслуживанию прибора.
A.Общее обслуживание
• Периодически протирайте корпус влажной тканью с мягким
моющим средством. Не используйте абразивов и раствори-
8
телей.
• Прочищайте гнезда выводов ватным тампоном с моющим
средством, поскольку грязь или влага могут повлиять на показания прибора.
• Выключайте мультиметр, когда он не используется.
• Вытаскивайте батарею всякий раз, когда прибор не использу-
ется в течение долгого времени.
• Не используйте и не храните мультиметр в местах с повышенной влажностью, температурой, опасностью взрыва или
возгорания, сильным магнитным полем.
B. Замена предохранителей
Предупреждение
Во избежание поражения электрическим током или дуговым
пробоем, получения травм или повреждения мультиметра,
используйте ТОЛЬКО установленные техническими требованиями предохранители в соответствии с изложенной ниже
процедурой.
Для замены предохранителей выполните следующие действия,
сверяясь с Рисунком 5-1:
1. Снимите
Рисунок 5-1. Замена предохранителей
• Установите поворотный переключатель в положение OFF и
отсоедините все выводы от гнезд мультиметра.
• Выверните винт из батарейного отсека и отделите батарей-
ный отсек от корпуса мультиметра
• Выверните три винта из задней части корпуса мультиметра, и
отделите ее от передней части корпуса
• Удалите предохранитель, аккуратно поддев и освободив один
из его концов и затем вытащив предохранитель из держателя.
• Вставьте новый предохранитель ТОЛЬКО того же типа и с
такими же техническими характеристиками:
Предохранитель 1: 0,5 А, 1000 В, быстродействующий плавкий предохранитель, 6х32 мм.
Предохранитель 2: 10 А, 1000 В, быстродействующий плавкий предохранитель, 6х32 мм.
• Соедините заднюю и переднюю части корпуса и батарейный
отсек и вверните обратно четыре винта.
Нужда в замене предохранителей возникает редко. Перегорание
предохранителей всегда является результатом неправильных
действий при работе с прибором.
2. Снимите
заднюю часть
3. Вставьте
предохранители
С. Замена батарей
Предупреждение
Во избежание получения неверных показаний, которые могут
стать причиной поражения электрическим током или получения травмы, заменяйте батарею, как только дисплее появ-
ляется индикатор разряженной батареи «
Перед снятием задней части корпуса убедитесь, что измерительные щупы отсоединены от проверявшейся перед этим
цепи.
».
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С UNI-T
Выход за пределы
Свободный / нормальный /
коэффициента
Диапазон изменения коэффициента
Для замены батареи выполните следующие действия, сверяясь с
Рисунком 5-2:
Рисунок 5-2. Замена батарей
• Установите поворотный переключатель в положение OFF и
отсоедините все выводы от гнезд мультиметра.
• Выверните винт крышки батарейного отсека и отделите бата-
рейный отсек от корпуса мультиметра.
• Замените старые батареи четырьмя новыми батареями типа
R6P на 1,5 В.
• Вставьте батарейный отсек на место и вверните винт
обратно.
Глава 6
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Безопасность и соответствие стандартам
Максимальное допустимое
напряжение между любым
из гнезд и «землей».
Сертификация
Соответствие стандартам IEC 61010, категории перена-
Защита предохраните-
лем на входе mA
Защита предохраните-
лем на входе 10A
Смотрите предельно допустимое напряжение для каждого
диапазона измерения
пряжения II – 1000 В, III –
600 В, двойная изоляция
0,5 А, 1000 В, быстродейст-
вующий плавкий предохранитель, 6х32 мм
10 А, 1000 В, быстродействующий плавкий предохранитель, 6х32 мм
Физические характеристики
Дисплей
(жидкокристаллический)
Рабочая температура 0ºС – 40ºС (32ºF–104ºF)
Температура хранения -10ºС – 50ºС (14ºF–122ºF)
Относительная
влажность
Максимальная высота 2000 м
Тип батареи 1,5В (R6) х 4 батареи или сетевой
Электромагнитная
совместимость
Размеры (В х Ш х Д) 200 х 100 х 48 мм
Масса Около 498 г (включая батареи)
Цифровая шкала:
3999 отсчетов на дисплее, обновляется 2-3 раза в секунду
75%: 0ºС –40ºС
0%: -10ºС –50ºС
адаптер. Тщательно проверяйте
рабочее напряжение адаптера перед тем, как его использовать
• В электромагнитном поле <1 В/м:
Полная погрешность = паспортная
погрешность + 5% от диапазона
• В электромагнитном поле >1 В/м
Погрешность не установлена
Общие характеристики
Выбор диапазона
измерения
В режиме мультиметра можно выбирать между режимами ручного и автоматического выбора предела измерения
Выбор полярности Автоматический, отрицательная по-
измерений
Разряженная батарея
лярность отображается знаком «-»
На дисплее появляется OL
На дисплее появляется значок
Основные характеристики (цифровой
мультиметр)
Постоянное напряжение 0–1000 В
Переменное напряжение 0–750 В
Базовая погрешность Постоянное напряжение: 0,8%
Постоянный ток 0–10 А
Переменный ток 0–10 А
Сопротивление 0–40 МОм
Емкость 0–100 мкФ
Частота 0–10 МГц
Функция Диапазоны / описание
Переменное напряжение: 1%
Основные характеристики (осциллограф)
Частота дискретизации 80МГц
Частота дискретизации/шкала 20 пикселов
Скорость обновления >5
Типы запуска
Диапазон изменения
развертки
Точность коэффициента развертки ±(0,1%+1пиксел)
Полоса пропускания 16 МГц
Канал Одиночный
Развязка По постоянному току
Входной импеданс 10МОм (не включая цепи
Точность ±(5%+1пиксел)
Максимальное входное напряжение 1000 В (размах)
отклонения
Горизонтальная развертка
одиночный
50 нс/дел – 5 с/дел
(шаг 1-2-5)
Вертикальная развертка
(открытый вход)
мультиметра)
200мВ/дел – 500В/дел
(шаг 1-2-5)
Подробные точностные характеристики
Точность указывается как ±([% от показания] + [количество единиц младшего разряда]), гарантирована в течение 1 года.
Рабочая температура: 18ºC–28ºC
Относительная влажность: 75%
A.Постоянное напряжение
Предел
измерений
400 мВ 100 мкВ
4 В 1 мВ
40 В 10 мВ
400 В 100 мВ
1000 В 1 В ±(0,1%+8)
B. Переменное напряжение
1) В режиме мультиметра
Предел
измерений
4 В 1 мВ
40 В 10 мВ
400 В 100 мВ
750 В 1 В ±(1,2%+15)
Замечания:
• Полоса пропускания: 40 Гц – 400 Гц
• Отображается эффективное значение синусоидального сиг-
нала (средний отклик)
2) В режиме осциллографа
• Точностные характеристики такие же, как в режиме мультиметра, (пункт B, 1)
• В правом верхнем углу дисплея показывается точность опре-
деления частоты, составляющая около ±2%. Когда на дис-
Разрешение
Разрешение
Погрешность
±(0,8%+8)
Погрешность
±(1%+15) 1000 В
Защита Входной импеданс
1000 В
Защита Входной импеданс
(не включая цепи
осциллографа)
(не включая цепи
осциллографа)
~10 МОм
~10 МОм
9
UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-81С
нал,
пи
плее отображается осциллограмма длиной 1-10 периодов,
показание действительно, в прочих случаях вместо него отображается «–––»
C. Постоянный ток
Предел
измерений
400 мкА 0,1 мкА ±(1%+8) 0,5 А, 1000 В,
4000 мкА 1 мкА
40 мА 10 мкА ±(1,2%+8)
400 мА 100 мкА
4 А 1 мА ±(1,5%+8) 10 А, 1000 В,
10 А 10 мА
Разрешение Погрешность Защита от перегрузки
быстродействующий
плавкий предохранитель,
6х32 мм
быстродействующий
плавкий предохранитель,
6х32 мм
(продолжительные
измерения ≤10 секунд с
промежутками более 15
минут)
D. Переменный ток
1) В режиме мультиметра
Предел
измерений
400 мкА 0,1 мкА ±(1,5%+8) 0,5 А, 1000 В,
4000 мкА 1 мкА
40 мА 10 мкА ±(2%+8)
400 мА 100 мкА
4 А 1 мА ±(2,5%+5) 10 А, 1000 В,
10 А 10 мА
Замечания:
• Полоса пропускания: 40 Гц – 400 Гц
• Отображается эффективное значение синусоидального сиг-
2) В режиме осциллографа
• Точностные характеристики такие же, как в режиме мульти-
• В правом верхнем углу дисплея показывается точность опре-
Разрешение Погрешность
быстродействующий
плавкий предохранитель,
6х32 мм
быстродействующий
плавкий предохранитель,
6х32 мм
(продолжительные
измерения ≤10 секунд с
промежутками более 15
минут)
нала (средний отклик)
метра, (пункт D, 1)
деления частоты, составляющая около ±2%. Когда на дисплее отображается осциллограмма длиной 1-10 периодов,
показание действительно, в прочих случаях вместо него отображается «–––»
Защита
от перегрузки
E. Сопротивление
Предел
измерений
400 Ом 0,1 Ом ±(1,2%+5)
4 кОм 1 Ом
400 кОм 100 Ом
4 МОм 1 кОм ±(1,2%+5)
40 МОм 10 кОм ±(1,5%+5)
Разрешение Погрешность Защита от
±(1%+5) 40 кОм 10 Ом
перегрузок
250 В
F. Проверка диодов
Диапазон Разрешение Защита от
10
01 мВ 250 В Для исправного
перегрузки
Замечания
кремниевого перехода
падение напряжения
составляет от 0,5 В до
0,8 В.
G. Прозвонка электрических цепей
Диапазон Разрешение Защита от
0,1 Ом 750 В Мультиметр подает непре-
перегрузки
рывный звуковой сиг
если цепь не содержит разрывов, признаком чего считается сопротивление це
менее 10 Ом.
Мультиметр не подает звукового сигнала, если сопротивление цепи составляет
более 100 Ом.
Замечания
H. Частота и коэффициент заполнения
1) В режиме мультиметра
Предел
измерений
10 Гц – 10 МГц 0,001 Гц ±(0,1%+15) 250 В
200 МГц 0,01 МГц Только для оценки
Замечания:
• Требования к амплитуде входного сигнала а таковы (при ну-
левом уровне постоянного тока):
При частоте ≤ 1 МГц: 300 мВ а 30 В
При частоте > 1 МГц: 600 мВ а 5 В
2) В режиме осциллографа
• Точностные характеристики такие же, как в режиме мультиметра, (пункт H, 1). В режиме мультиметра для переключения
между режимами измерения частоты и коэффициента заполнения нажмите кнопку RANGE.
• В правом верхнем углу дисплея показывается среднеквадратичное значение осциллограммы, только для оценки. Когда
на дисплее отображается осциллограмма длиной 1-10 периодов, или расстояние между соседними пиками больше 1/3
деления, показание действительно, в прочих случаях вместо
него отображается «–––»
Разрешение Погрешность Защита от
перегрузки
I. Емкость
Предел
измерений
40 нФ 10 пФ
400 нФ 100 пФ
4 мкФ 1 нФ
40 мкФ 10 нФ
100 мкФ 100 нФ ±(4%+8)
В настоящую инструкцию могут быть внесены изменения без
Производитель:
Uni-Trend Technology (China) Limited
No.6, Gong Ye Bei 1st Road
Songshan Lake National High-Tech Industrial
Development zone
Город Dongguan
Провинция Guang Dong
Китай
Почтовый индекс: 523 808
Головной офис:
Uni-Trend Group Limited
Rm901, 9/F, Nanyang Plaza
57 Hung To Road
Kwun Tong
Kowloon, Hong Kong
Тел.: (852) 2950 9168
Факс: (852) 2950 9303
E-mail: info@uni-trend.com
http://www.uni-trend.com
Разрешение
Погрешность Защита
В режиме REL: ±(3%+10)
±(3%+8)
** КОНЕЦ **
уведомления
250 В
Loading...
