Convertidor de tensión TSW 300 A1
CONVERTIDOR DE TENSIÓN
Instrucciones de uso
KOMPERNASS GMBH
BURGSTRASSE 21 · D-44867 BOCHUM
www.kompernass.com
ID-Nr.: TSW 300 A1-10/11-V1
IAN: 71660
TRASFORMATORE DI TENSIONE
Istruzioni per l'uso
TRANSFORMADOR DE TENSÃO
Manual de instruções
POWER INVERTER
Operating instructions
TSW 300 A1
A
7
6
‚
„
1
2
3
4
5
B
C
D
ÍNDICE PÁGINA
Uso conforme al previsto 2
Indicaciones de seguridad 2
Datos técnicos 3
Elementos de operación 4
Puesta en funcionamiento 4
Desembalaje.....................................................................................................................................4
Comprobar el volumen de suministro.............................................................................................4
Indicaciones acerca del funcionamiento 4
Emplazar ...........................................................................................................................................5
Funcionamiento en un vehículo.......................................................................................................5
Conexión a una fuente de tensión..................................................................................................5
Conexión y funcionamiento de una carga/un aparato 6
Indicaciones acerca del funcionamiento de aparatos 6
Notas generales...............................................................................................................................6
Señal con una tensión de batería baja 7
Cargar aparato USB 7
Sustitución del fusible 7
Tratamiento de errores en general 8
Aparatos de televisión .....................................................................................................................8
Equipos de audio .............................................................................................................................8
Eliminación de fallos 8
Tensión de salida baja.....................................................................................................................8
La señal acústica de tensión de batería baja suena reincidente ................................................8
No hay potencia de salida.............................................................................................................8
Limpieza 9
Limpieza de la carcasa....................................................................................................................9
Eliminación 9
Importador 9
Garantía & servicio posventa 9
Lea atentamente este manual de instrucciones antes del primer uso y consérvelo para posteriores utilizaciones.
Entréguelo en caso de traspasar el aparato a terceros.
- 1 -
CONVERTIDOR DE
TENSIÓN
Uso conforme al previsto
El aparato ha sido diseñado para la conexión a
una toma de 12 V de a bordo o bien a una batería
de coche y con salida de 220 - 240 V de tensión
alterna para aparatos eléctricos con clavija europea
y con un consumo máximo de potencia de hasta
300 W. Además se pueden cargar aparatos que funcionan con acumuladores con puerto USB en la toma
USB como p ej., reproductor MP3.
El aparato no está previsto para el uso en ámbitos
comerciales o industriales.
No se asume ninguna garantía por daños resultantes
de un uso no conforme al previsto del aparato.
Atención!
¡
No es recomendable conectar al convertidor
de tensión aparatos con electrónica sensible
ya que la tensión de salida no es suficientemente constante para este tipo de aparatos.
Los aparatos podrían sufrir daños.
Indicaciones de seguridad
• Este aparato no ha sido concebido para su uso
por personas (incluidos los niños) cuyas facultades
físicas, sensoriales o mentales estén limitadas o
carezcan de los conocimientos o la experiencia
necesarias, si no están bajo vigilancia de una
persona que garantice su seguridad o han sido
instruidas correctamente acerca del uso del aparato. Vigile a los niños para asegurarse de que
no juegan con el aparato.
• Para evitar riesgos retire después de cada uso el
convertidor de tensión de la toma de a bordo o
bien de los bornes de conexión de la batería de
coche.
• ¡Conecte el convertidor de tensión a la batería
de coche sólo con motor parado! Existe peligro
de lesiones debido a piezas en rotación!
• Compruebe el aparato y todas las piezas si
presentan daños visibles. El concepto de seguridad
del aparato solo funcionará en estado correcto.
• El convertidor de tensión deberá quedar fácilmente accesible de modo que en caso de emergencia se pueda separar el aparato de manera
rápida de la red.
¡Peligro de descarga eléctrica!
• Conecte el convertidor de tensión sólo a una
toma de a bordo / batería de coche de 12 V.
Al conectar a una tensión de 24 V el aparato
podría dañarse.
• Preste atención al conectar el convertidor de
tensión a través de un conector de coche de
12 V de que la polaridad del conector del coche
concuerde con la polaridad de la toma de a
bordo. La toma de a bordo deberá estar polarizada con el positivo en el centro interior, es decir que el polo positivo de la batería del vehículo
no deberá estar conectado al chasis del vehículo.
• Compruebe antes de conectar el convertidor si
la toma de a bordo tiene una protección suficientemente dimensionada. Esta protección en
ningún caso se debe anular o modificar.
• ¡Utilice para ello el cable de conexión suministrado!
• Para evitar cualquier peligro, haga que el personal autorizado o el servicio técnico sustituya
inmediatamente el conector, bornes de conexión
o cables de conexión defectuosos.
• Deje que el servicio de asistencia técnica repare
o en su caso sustituya la línea de conexión o bien
los aparatos que no funcionen correctamente.
• Queda prohibido abrir la carcasa del aparato
o intentar repararlo. En este caso no estará protegido y perderá el derecho a la garantía.
• No sumerja nunca el aparato en agua. Límpielo
sólo con un trapo ligeramente humedecido.
- 2 -
El aparato sólo es apropiado para su uso en
espacios interiores.
Datos técnicos
¡Riesgo de incendio!
• No utilice nunca el aparato en la proximidad
de superficies calientes.
• No coloque el aparato en lugares donde quede
expuesto directamente a la radiación solar. De
otro modo podría sobrecalentarse y dañarse de
forma irreparable. No utilice el aparato en un
vehículo expuesto al sol.
• No deje nunca el aparato desatendido durante
su funcionamiento.
• Si el aparato se encuentra conectado, no cubra
las rejillas de ventilación del ventilador.
• No coloque encima del aparato objetos que
puedan provocar fuego como por ej. velas.
• Ambos cables de conexión pueden calentarse
en caso de carga elevada.
• Debido a las resistencias de contacto elevadas
puede producirse un calentamiento en la conexión
enchufable al utilizar el cable con un conector
de coche de 12 V. Se recomienda por ello de
con funcionamiento con cargas elevadas conecte
el cable de conexión directamente a los bornes
de conexión.
Nota acerca de la desconexión de red
• El interruptor de conectar/desconectar de este
aparato, no lo separa por completo de la red de
a bordo o bien de la batería. El aparato sigue
recibiendo corriente con conector de coche conectado. Para separar el aparato totalmente de
la red de a bordo, el conector de coche de 12 V
lo ha extraer de la toma de a bordo o bien retirar
los bornes de conexión de la batería de coche.
¡Peligro de lesiones!
• En caso de que se caiga el aparato o esté dañado,
no deberá ponerlo de nuevo en funcionamiento.
Deje que compruebe el aparato personal especialista cualificado y en su caso que lo repare.
Entrada CC
Tensión: 12 V
Tensión máxima: 15,6 V
Consumo de corriente máximo: 40 A
Alarma de mínima tensión: con 10,5 ± 0,3 V
Desconexión por subtensión: con 10 ± 0,3 V
Desconexión por sobretensión: con 16 ± 0,5 V
Salida CA
Tensión: 220-240 V ~50 Hz
Corriente de salida: 1,3 A
Potencia continua: máx. 300 W
Potencia punta: máx. 600 W/0,1 s
Rendimiento ( ): aprox. 82 %
Forma de onda de salida: Sinusoidal modificada
Protección de sobrecarga: >= 320 W
Desconexión de temperatura: a 65°C ± 5°C
Conexión USB
Tensión: 5 V
Corriente de salida: 500 mA
Fusible
Convertidor de tensión: Fusible plano de
coche 40 A
Características generales
Dimensiones (sin conector de coche)
(A x A x F): 188 x 127 x 61 mm
Peso /sin cable): 865 g aprox.
Temperatura de servicio: 5...40 °C
Humedad durante el
funcionamiento: 0 - 80 % (Humedad
rel. de aire sin condensación)
Reservado el derecho a realizar modificaciones
técnicas!
- 3 -
Elementos de operación
A
Convertidor de tensión
Ventilador (parte posterior)
q
Indicación de sobrecarga / LED de servicio
w
Interruptor de encendido/apagado
e
220-240 V base de enchufe para euroconector
r
Conexiones USB
t
12 V conexiones (Rojo+/Negro-)
y
Portafusibles
u
B
Cable con bornes de conexión
C
Cable con conector de coche de 12 V
Indicaciones acerca del funcionamiento
Para el funcionamiento continuo de aparatos a través
del convertidor de tensión, deberá llegar a la toma
de a bordo de V, una tensión comprendida entre
11 - 15,5 V . La fuente de tensión de la toma de
a bordo de 12 V puede ser una batería de coche
o una alimentación de corriente continua regulada
como es el caso de una estación de acumulador.
Compruebe antes de la conexión del convertidor de
tensión si la fuente de tensión proporciona suficiente
corriente para el funcionamiento. La corriente necesaria para el funcionamiento se puede calcular
del modo siguiente:
D
Fusible plano de coche 40 A
Puesta en funcionamiento
Desembalaje
1. Extraiga el aparato del embalaje.
2. Retire todos los materiales de embalaje del
aparato.
Atención:
No deje que los niños jueguen con los
plásticos. ¡Podrían asfixiarse!
Comprobar el volumen de suministro
Antes de realizar la puesta en servicio, comprobar
que el volumen de suministro esté completo y que
no haya sufrido daños.
- Convertidor de tensión
- 1 Cable con bornes de conexión rojo/negro
- 1 Cable con conector de coche de 12 V
- 1 Fusible plano de coche 40 A
- Estas instrucciones de servicio

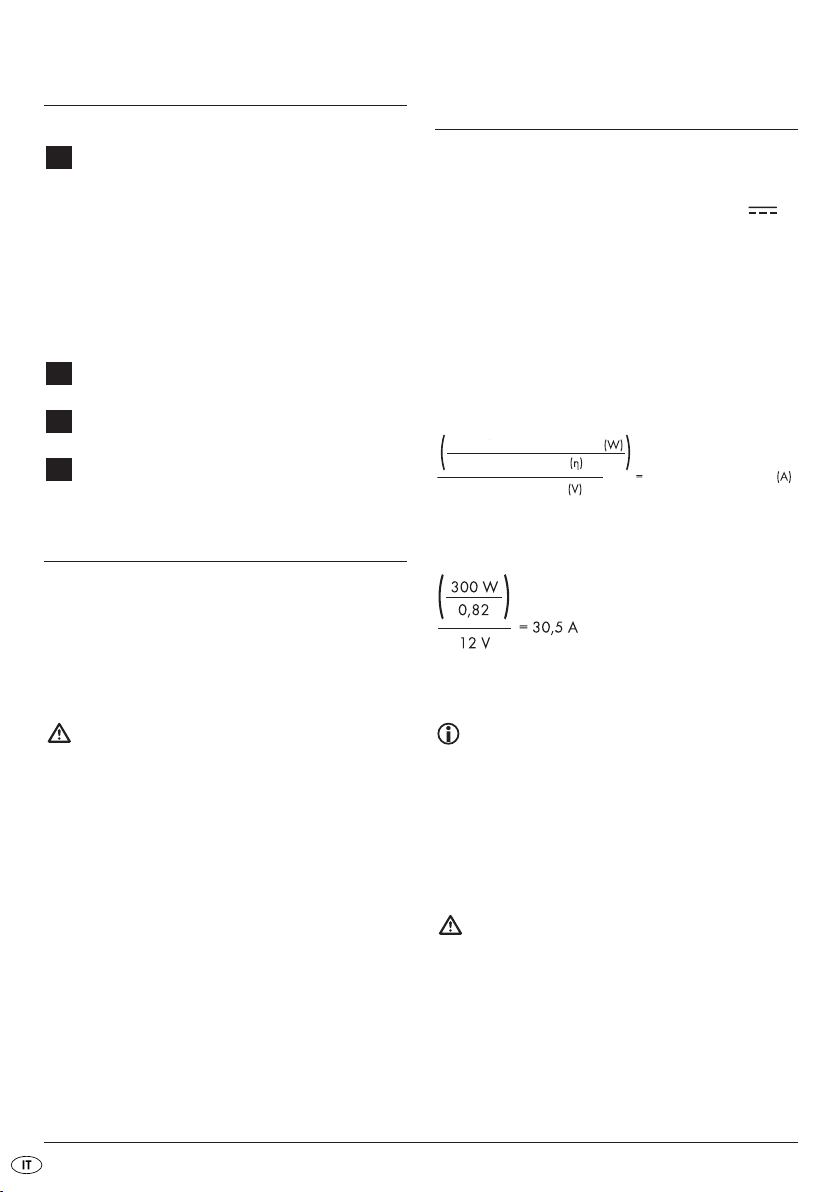

Potencia de servicio de la carga
Rendimiento
Tensión de entrada
Consumo de corriente
Ejemplo
La fuente de tensión deberá estar dimensionada
para una carga permanente de unos 300 W es
decir unos 30,5 A como mínimo.
Advertencia:
Las tomas de a bordo de 12 V suministran
15 A máx, por consiguiente se ha de conectar
el convertidor de tensión directamente a los
bornes de conexión de la batería del coche.
Sólo así se puede lograr una potencia permanente de suministro de 300 W.
¡Atención!
No conecte nunca un convertidor de tensión a
una red de a bordo de 24 V. Por lo contrario
se dañaría el aparato. El aparato sólo se puede
conectar a una fuente de tensión con una tensión
nominal de 12 V.
- 4 -
Emplazar
• El convertidor de tensión deberá posicionarse
sobre una superficie plana y a nivel. Asegúrese
de que quede un espacio libre de alrededor del
convertidor de tensión de aprox. 1 cm para que
exista una circulación de aire.
• Detrás de las ranuras de ventilación del ventilador
deberá mantenerse una separación de
q
50 cm.
Funcionamiento en un vehículo
Si desea utilizar un convertidor de tensión en un
vehículo, asegúrese de que la instalación no le
obstaculice en sus maniobras de conducción.
Tienda por consiguiente el cable de modo que no
puedan entrar en contacto con piezas móviles en el
interior del vehículo o bien que obstaculicen la vista.
Advertencia:
El convertidor de tensión también puede utilizarse
con motor apagado. Tenga en cuenta que eventualmente no funcione el convertidor de tensión
durante el proceso de arranque del motor.

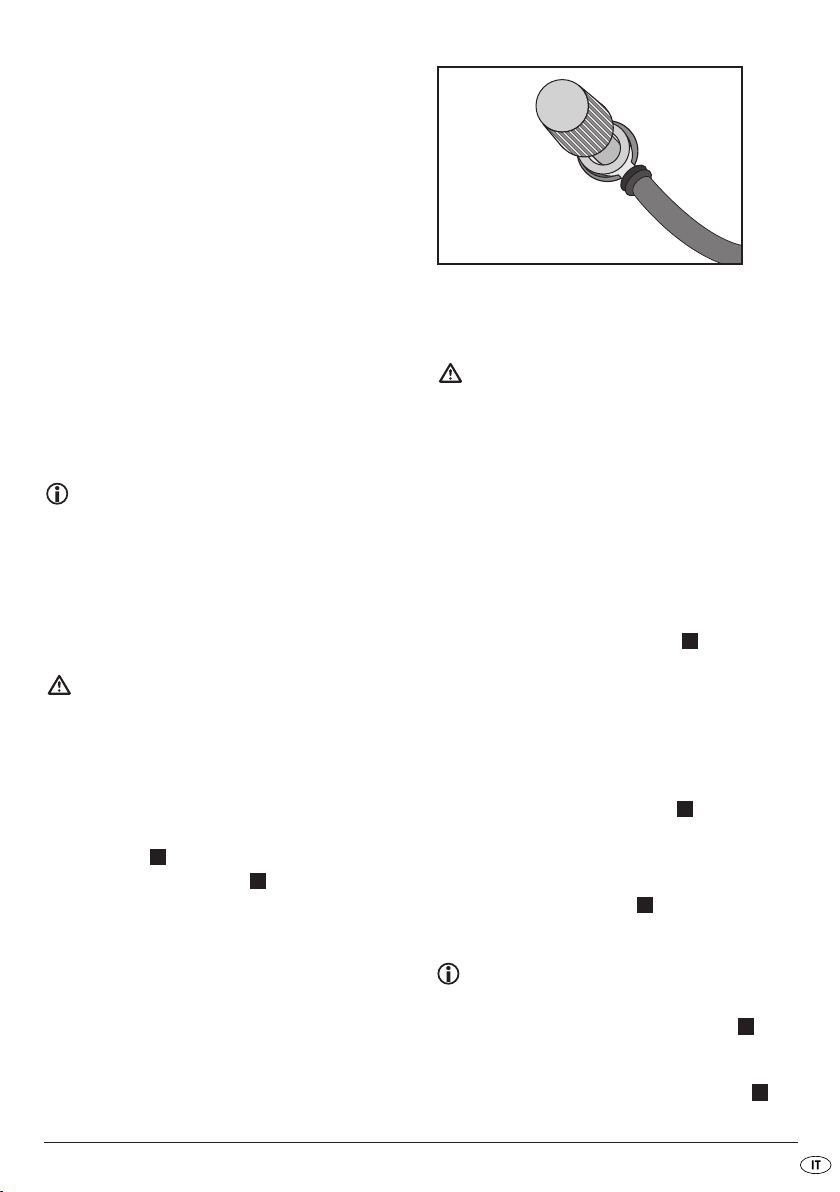

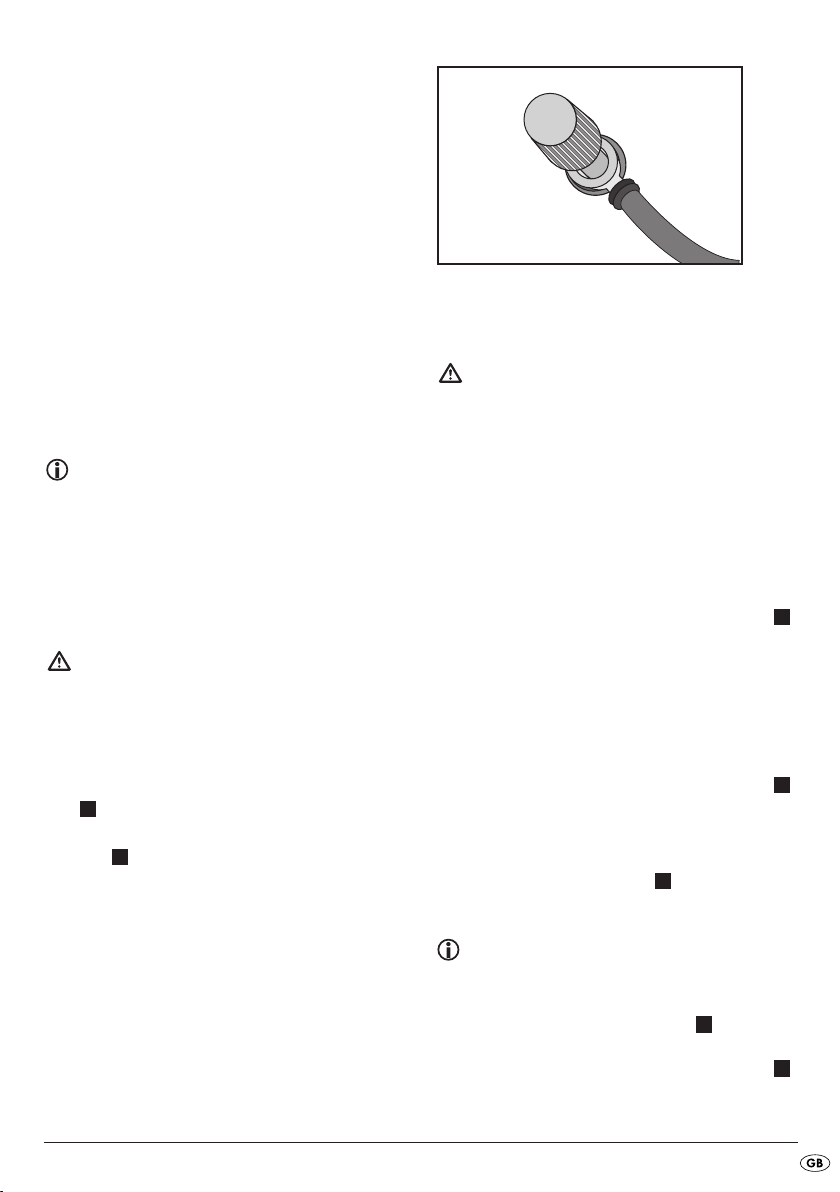

Fig.: Conexión terminal para cable
Conexión a una toma de a bordo de coche
de 12 V
¡Atención!
No utilice el convertidor de tensión en vehículo
cuyo polo positivo se encuentre conectado a
la carrocería del vehículo o bien del chasis.
La toma de a bordo de 12 V deberá estar
polarizada con el positivo en el centro interior.
Asegúrese de no utilizar el convertidor de
tensión en tomas de a bordo de coche con
puestas a masa al positivo. Por lo contrario
se dañaría el aparato.
Conexión a una fuente de tensión
¡Cuidado!
Asegúrese antes de conectar el convertidor de
tensión a una fuente de tensión de que el interruptor de conectar/desconectar
se encuentre en la posición 0.
Puede conectar el convertidor de tensión con el
conector de 12 V a una toma de a bordo de
12 V o con los bornes de conexión directamente a una batería de coche.
Para ambas variantes de conexión los cables de
conexión deben conectarse a las conexiones de
tornillo de 12 V
C
del regulador de tensión.
y
del aparato
e
B
• Afloje el tornillo rojo en el convertidor de tensión
de modo que pueda insertar el terminal para
cable del cable para coche de 12 V con la
abertura debajo del tornillo y la arandela.
(Véase fig.: Conexión terminal para cable)
• Gire el tornillo rojo firmemente de modo que
no se pueda soltar el terminal para cable.
• Afloje el tornillo negro en el convertidor de tensión
de modo que pueda insertar el terminal para
cable del cable para coche de 12 V con la
abertura debajo del tornillo y la arandela.
• Gire el tornillo negro firmemente de modo que
no se pueda soltar el terminal para cable.
• Inserte el conector para coche de 12 V a
una toma de coche.
- 5 -
C
C
C
Indicación:
Debido a las resistencias de contacto elevadas
puede producirse un calentamiento en la conexión enchufable al utilizar el cable con un
conector de coche de 12 V . Se recomienda
por ello de con funcionamiento con cargas elevadas conecte el cable de conexión directamente a los bornes de conexión .
C
B
Conexión a una batería de coche
• Afloje el tornillo rojo en el convertidor de tensión
de modo que pueda insertar el terminal para
cable rojo del cable rojo con el borne de co-
B
nexión con la abertura debajo del tornillo
y la arandela.
• Gire el tornillo rojo firmemente de modo que no
se pueda soltar el terminal para cable.
• Afloje el tornillo negro en el convertidor de tensión
de modo que pueda insertar el terminal para
cable negro del cable negro con el borne de
conexión con la abertura debajo del tornillo
y la arandela.
• Gire el tornillo negro firmemente de modo que
no se pueda soltar el terminal para cable.
• Conecte primero el borne rojo al polo positivo de
la batería del coche y a continuación el borne
negro al polo negativo de la batería del coche.
B
Conexión y funcionamiento de
una carga/un aparato
¡Atención!
Asegúrese antes de conectar una carga/un
aparato
el interruptor de conectar/desconectar del
aparato se encuentre en la posición 0.
Asegúrese de que la potencia de carga/del
aparato no sobrepase la potencia permanente
máxima del convertidor de tensión.
• Inserte el conector de la carga a conectar/del
aparato que desea utilizar a la base de enchufe
de 220 - 240 V
a un convertidor de tensión de que
e
del convertidor de tensión.
r
¡Atención!
¡No conecte aun la carga/o bien el aparato
que desea utilizar!
• Encienda el convertidor de tensión colocando el
interruptor de encendido/apagado
ción I. El piloto de indicación de sobrecarga/LED
de funcionamiento
vertidor de tensión funciona correctamente.
• Conecte ahora la carga/o bien el aparato que
desea utilizar. Al conectar se puede escuchar un
tono corto de señal acústica.
se ilumina verde, si el con-
w
en la posi-
e
Indicación:
Si suena un tono de señal y el LED de servicio
/indicación de sobrecarga
rojo es indicio de que la tensión de entrada es
demasiado baja o bien la carga conectada/
del aparato al convertidor de tensión es demasiado elevada.
se ilumina en
w
Indicaciones acerca del
funcionamiento de aparatos
Notas generales
Normalmente encontrará en la placa de características de los aparatos el consumo de corriente en
amperios (A) o bien su consumo de potencia en
vatios (W).
Preste atención antes de poner el convertidor en
marcha de que el consumo de corriente máximo no
supere los 1,3 A y la potencia continua máxima no
exceda de los 300 W .
• Las cargas con una resistencia interna elevada
pueden funcionar muy bien por medio del convertidor de tensión, en cambio las cargas con una
resistencia interna baja tales como p. ej. aparatos
calefactores y de cocción tienen un elevado consumo de potencia en vatios.
- 6 -
• Las cargas inductivas tales como p. ej. televisores
y aparatos estéreo (aparatos con una bobina o
bien un transformador), precisan una corriente
de conexión múltiple veces mayor que las cargas
puramente resistivas con la misma potencia de
consumo indicada en vatios. Los aparatos de
televisión precisan al encender una potencia de
arranque múltiple veces mayor que la indicada
como consumo de potencia en la placa de características.
Por ello puede ser necesario de encender y apagar
el convertidor de tensión para poder encender
un aparato de televisión.
• En caso de dudas consulte al fabricante del
aparato conectado.
Señal con una tensión de
batería baja
• Con una tensión de batería baja (inferior a 11 V)
suena una señal acústica continua para indicar
de que se ha de cargar la batería. El LED de
funcionamiento / indicador de sobrecarga
continua iluminándose en verde.
• Si desciende la tensión de batería por debajo
de los 10 V, el convertidor de tensión se desconecta y el LED de funcionamiento/indicador de
sobrecarga
se ilumina en rojo.
w
w
Cargar aparato USB
Nota:
La base de enchufe 220-240 V ry la conexión
USB
pueden utilizarse simultáneamente.
t
Sustitución del fusible
Peligro de muerte por descarga
eléctrica:
Antes de cambiar el fusible deberá separar
el convertidor de tensión de la alimentación de
corriente.
Retire también el aparato conectado al convertidor de tensión.
Sustituya el fusible por uno equivalente, según tipo
indicado en los datos técnicos con igual característica de desconexión.
Antes de volver a conectar el convertidor de tensión, determine la causa del disparo del fusible.
Para cambiar el fusible proceda del modo siguiente:
• Suelte el tornillo en el portafusibles
ayuda de un destornillador de estrella.
• Abra la cubierta del portafusibles
iga el fusible plano del coche del soporte.
• Inserte un fusible plano de coche de 40 A nuevo (suministrado) en las dos conexiones y vuelva a colocar la cubierta de nuevo sobre el portafusibles
• Vuelva a atornillar firmemente el tornillo en el
portafusibles
u
.
.
u
u
u
con la
y extra-
¡Atención!
Cerciórese antes de conectar que el consumo
de corriente del aparato USB no sea superior
a 500 mA. Informaciones más detalladas las
encontrará en las instrucciones de uso de su
aparato USB.
• Inserte el conector USB del aparato USB a
una toma USB
• Encienda en su caso el aparato USB.
del convertidor de tensión.
t
- 7 -
Tratamiento de errores en
general
Aparatos de televisión
• El convertidor de tensión está apantallado y
emite una onda sinusoidal filtrada.
En caso de recepción p. ej. de señal débil de
emisoras de televisión, se pueden llegar a producir interferencias o bien anomalías en la imagen.
• Posicione en tal caso el convertidor de tensión lo
más alejado posible del televisor, cable de antena y de la propia antena.
• Oriente el convertidor de tensión, el televisor,
el cable de antena y la propia antena entre sí
hasta que mejore la recepción.
• Utilice dentro de lo posible un cable de antena
apantallado de alta calidad.
Equipos de audio
• Algunos equipos de audio/vídeo emiten un sonido
de zumbido a través de los altavoces cuando se
encuentran conectados a un convertidor de tensión.
Ello es debido a que los aparatos no pueden
filtrar la onda sinusoidal modificada del convertidor de tensión y no es ningún defecto del convertidor de tensión.
Eliminación de fallos
Tensión de salida baja
Posible causa y solución:
• El convertidor de tensión está sobrecargado.
Disminuya la carga hasta que quede a un nivel
que no sobrepase la carga máxima indicada en
los datos técnicos.
• La tensión de entrada está por debajo de los
11 V. Mantenga la tensión de entrada del convertidor de tensión por encima de los 11 V, con
el fin de mantener la potencia de salida constante.
La señal acústica de tensión de
batería baja suena reincidente
Posible causa y solución:
• La batería está defectuosa. Sustituya la batería.
• Alimentación de corriente o de tensión insuficiente. Compruebe el estado de la toma de a
bordo y el conector de coche de 12 V, y
limpielo en su caso.
C
No hay potencia de salida
Posible causa y solución:
• El convertidor de tensión no ha adquirido su
temperatura normal de funcionamiento. Apague
y vuelva a encender el convertidor de tensión
hasta que el convertidor de tensión proporcione
corriente al aparato conectado. Repita el proceso
para volver a conectar el aparato.
• El contacto del coche deberá estar encendido
con el fin de que la toma de a bordo de suministre
corriente. Encienda el contacto del coche o bien
coloquelo en la posición I.
• El convertidor de tensión está sobrecargado.
Disminuya la carga hasta que quede a un nivel
que no sobrepase la carga máxima indicada en
los datos técnicos.
• El convertidor de tensión está sobrecalentado.
Espere hasta que el aparato se haya enfriado.
Procure que exista una distancia de ventilación
suficiente. Preste atención de que la carga conectada no supere continuamente la carga máxima
con en fin de evitar un nuevo sobrecalentamiento.
• La protección del aparato se ha quemado.
Contacte con el servicio técnico con el fin de reparar el aparato. Asegúrese de que el convertidor
de tensión este conectado al suministro de corriente con la polaridad correcta.
• El fusible del cable se ha quemado. Sustituya el
fusible del cable tal como viene descrito en el
capitulo "Sustitución del fusible del cable".
Asegúrese de que el convertidor de tensión este
conectado al suministro de corriente con la
polaridad correcta.
- 8 -
Limpieza
Peligro de muerte por descarga
eléctrica:
• ¡No sumerja nunca las piezas del aparato
en el agua o en otros líquidos!
• No deje que penetre ningún líquido en la
carcasa.
• Extraiga antes de proceder a realizar cualquier limpieza el convertidor de tensión de
la toma del coche/ retire los bornes de conexión de la batería del coche. Retire también
el aparato conectado al convertidor de tensión.
Limpieza de la carcasa
Limpie la superficie de la carcasa con un trapo ligeramente humedecido. ¡Nunca utilice gasolina, disolventes o limpiadores agresivos ya que éstos podrían
atacar la superficie del aparato!
Si las ranuras de ventilación están cubiertas de polvo,
limpielas con un pincel blando.
Eliminación
Evacuación del aparato
En ningún caso deberá tirar el aparato
con la basura doméstica. Este producto
está sujeto a la directiva europea
2002/96/EC.
Evacue el aparato en un centro de evacuación autorizado a través de las instalaciones de evacuación
públicas. Tenga en cuenta las normativas actuales
en vigor. En caso de dudas póngase en contacto
con su centro de evacuación.
Importador
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
Garantía & servicio posventa
Con este aparato recibe usted 3 años de garantía
desde la fecha de compra. El aparato ha sido fabricado cuidadosamente y ha sido probado antes de
su entrega. Guarde el comprobante de caja como
justificante de compra. Si necesitara hacer uso de
la garantía, póngase en contacto por teléfono con
su centro de servicio habitual. Éste es el único
modo de garantizar un envío gratuito.
La garantía cubre sólo defectos de fabricación o
del material, pero no los daños de transporte, piezas sujetas a desgaste y los daños sufridos por las
piezas frágiles p. ej. el interruptor o baterías. Este
producto ha sido diseñado exclusivamente para el
uso particular y no para el uso industrial.
En caso de manipulación indebida e incorrecta, uso
de la fuerza y en caso de abrir el aparato personas
extrañas a nuestros centros de asistencia técnica
autorizados, la garantía pierde su validez. Esta garantía no reduce en forma alguna sus derechos legales.
Por el mero hecho de hacer uso de la garantía no
implica la prolongación del período de válidez de
la garantía. Ello rige también para piezas sustituidas y reparadas. Los posibles daños y defectos detectados al comprar el producto, se han de notificar
de inmediato o como muy tarde dos días desde la
fecha de compra. Finalizado el periodo de garantía, las reparaciones se han de abonar.
Eliminación del embalaje
El material de embalaje debe desecharse
de forma respetuosa con el medio ambiente.
Servicio España
Tel.: 902 59 99 22
(0,08 EUR/Min. + 0,11 EUR/llamada (tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/llamada (tarifa reducida))
E-Mail: kompernass@lidl.es
IAN 71660
- 9 -
- 10 -
INDICE PAGINA
Uso conforme 12
Avvertenze di sicurezza 12
Dati tecnici 13
Elementi di comando 14
Messa in funzione 14
Disimballaggio ...............................................................................................................................14
Controllo della fornitura................................................................................................................14
Avvertenze relative al funzionamento 14
Installazione....................................................................................................................................15
Funzionamento all'interno di un veicolo......................................................................................15
Connessione a una sorgente di tensione ....................................................................................15
Connessione e funzionamento di un carico/di un apparecchio 16
Avvertenze relative al funzionamento di apparecchi 16
Note generali.................................................................................................................................16
Segnale in caso di tensione bassa della batteria 17
Caricare l’apparecchio USB 17
Sostituzione del fusibile 17
Provvedimenti generali in caso di guasti 18
Televisori .........................................................................................................................................18
Impianti audio ................................................................................................................................18
Guasti e possibili rimedi 18
Tensione di uscita bassa................................................................................................................18
Il segnale per la tensione di batteria bassa continua a risuonare ...........................................18
Nessuna potenza di uscita ...........................................................................................................18
Pulizia 19
Pulizia dell'alloggiamento.............................................................................................................19
Smaltimento 19
Importatore 19
Garanzia & assistenza 19
Leggere attentamente le istruzioni per l'uso prima del primo utilizzo e conservarle per il successivo impiego.
In caso di cessione dell'apparecchio a terzi, consegnare anche le istruzioni.
- 11 -
TRASFORMATORE DI
TENSIONE
Uso conforme
L'apparecchio è destinato al collegamento a una
presa di bordo da 12 V o di una batteria per auto
e per l'emissione di tensione alternata da 220 - 240 V
per la connessione di apparecchi elettrici con spina
Euro e assorbimento di potenza massimo di 300 W.
Inoltre, gli apparecchi con accumulatori, ad es.
MP3-Player, possono essere caricati con interfaccia
USB tramite l’ingresso USB.
L'apparecchio non è destinato all'impiego in ambienti
commerciali o industriali.
Non si assume alcuna responsabilità per i danni
derivanti da un uso non conforme dell'apparecchio!
Attenzione!
Gli apparecchi con componenti elettroniche
sensibili non devono essere messi in funzione
con il trasformatore di tensione, poiché per
questi apparecchi la tensione di uscita non
è sufficientemente costante. Tali apparecchi
potrebbero danneggiarsi.
Avvertenze di sicurezza
• Questo apparecchio non è indicato per l'uso da
parte di persone (inclusi bambini) con limitate
capacità fisiche, sensoriali o mentali o prive dell'esperienza e/o della conoscenza necessaria, a
meno che tali persone non vengano sorvegliate
da un responsabile per la sicurezza o abbiano
ricevuto indicazioni sull'impiego dell'apparecchio.
Sorvegliare i bambini per assicurarsi che non
giochino con l'apparecchio.
• Per evitare pericoli, dopo l'uso e prima della
pulizia rimuovere il trasformatore di tensione dalla
presa di bordo ovvero i morsetti dalla batteria
dell'auto.
• Connettere il trasformatore di tensione alla batteria
dell'auto solo a motore spento! Sussiste il rischio
di lesioni a causa delle parti in movimento!
• Controllare che l'apparecchio e tutti gli accessori
non abbiano danni visibili. Solo se l'apparecchio
è in perfetto stato se ne può garantire il funzionamento sicuro.
• Il trasformatore di tensione dev'essere sempre
facilmente raggiungibile, in modo da poter scollegare rapidamente l'apparecchio dalla rete
elettrica in caso di emergenza.
Pericolo di scossa elettrica!
• Connettere il trasformatore di tensione solo a
una batteria dell'auto/presa di bordo da 12 V.
La connessione a una tensione da 24 V può
danneggiare l'apparecchio.
• Nel connettere il trasformatore di tensione tramite
la spina per auto da 12 V, controllare che la
polarità della spina per auto corrisponda alla
presa di bordo. La spina di bordo deve avere
una polarità interna positiva, cioè il polo positivo
della batteria di un veicolo non dev'essere connesso al telaio del veicolo.
• Prima della connessione del trasformatore controllare che la spina di bordo sia protetta a sufficienza. Questa protezione non dev'essere
assolutamente manipolata o modificata.
• Utilizzare solo il cavo di connessione accluso!
• Fare sostituire immediatamente le spine, i morsetti o i cavi danneggiati da personale specializzato o dal centro di assistenza, per evitare pericoli.
• Fare immediatamente riparare o sostituire dal
servizio di assistenza i cavi o gli apparecchi non
perfettamente funzionanti o danneggiati.
• Non è consentito aprire o riparare l'alloggiamento dell'apparecchio. Aprendolo ci si espone
a pericoli e la garanzia decade
• Non immergere mai l'apparecchio in acqua.
Ripulirlo semplicemente con un panno leggermente inumidito.
- 12 -
L'apparecchio è indicato solo per l'uso in
ambienti interni.
Dati tecnici
Pericolo d'incendio!
• Non utilizzare l'apparecchio nelle vicinanze di
superfici surriscaldate.
• Non posizionare l'apparecchio in luoghi direttamente irradiati dal sole. In caso contrario, esso
potrebbe surriscaldarsi e danneggiarsi irreparabilmente. Non azionare l'apparecchio in un veicolo
esposto ai raggi solari diretti.
• Non lasciare mai l'apparecchio incustodito
durante l'uso.
• Non coprire le aperture di aerazione della
ventola quando l'apparecchio è acceso.
• Non collocare sull'apparecchio sorgenti di fiamme
libere, ad es. candele accese.
• I due cavi di connessione possono riscaldarsi in
caso di uso intenso.
• A causa delle alte resistenze di contatto nell'impiego del cavo con una presa da 12 V può
verificarsi il riscaldamento della connessione.
In caso di uso intenso, pertanto, utilizzare il cavo
di connessione con i morsetti di connessione.
Avvertenza sull'interruzione della
tensione
• L'accensione/spegnimento dell'apparecchio non
disconnette completamente l'apparecchio dalla
rete di bordo o dalla batteria. L'apparecchio assorbe corrente con la spina per auto inserita. Per
disconnettere completamente l'apparecchio dalla
rete di bordo, è necessario rimuovere la spina
per auto da 12 V dalla presa di bordo/i morsetti
di connessione dalla batteria dell'auto.
Pericolo di lesioni!
• Se l'apparecchio ha subìto cadute o danni, non
deve più essere messo in funzione. L'apparecchio
dev'essere sottoposto a controllo da parte di
personale specializzato e all'occorrenza riparato.
Ingresso CC
Tensione: 12 V
Tensione massima: 15,6 V
Assorbimento di
corrente massimo: 40 A
Allarme di sottotensione: a 10,5 ± 0,3 V
Disattivazione della
sottotensione: a 10 ± 0,3 V
Disattivazione della
sovratensione: a 16 ± 0,5 V
Uscita CA
Tensione: 220-240 V ~50 Hz
Corrente di uscita: 1,3 A
Potenza continua: max 300 W
Potenza di picco: max. 600 W/0,1 s
Grado di efficacia ( ): ca. 82 %
Forma dell'onda in uscita: sinusoidale modificata
Protezione dal sovraccarico:>= 320 W
Temperatura di disattivazione:con 65°C ± 5°C
Connessione USB
Tensione: 5 V
Corrente di uscita: 500 mA
Fusibile
Transformatore
di tensione: fusibile piatto per auto
da 40 A
Dati generali
Dimensioni (senza spina per auto)
(L x L x A): 188 x 127 x 61 mm
Peso (senza cavo): ca. 865 g
Temperatura di esercizio: da 5 a 40°C
Umidità d'esercizio: 0 - 80 %
(umidità relativa dell'aria - nessuna condensa)
Con riserva di modifiche tecniche!
- 13 -
Elementi di comando
A
Trasformatore di tensione
Ventola (sul retro)
q
LED di esercizio/spia di sovraccarico
w
Interruttore On/Off
e
Presa da 220-240 V per spina Euro
r
Connessione USB
t
Connessioni da 12 V (rosso+/nero)
y
Portafusibili
u
B
Cavo con morsetto di connessione
C
Cavo con spina per auto da 12 V
D
Fusibile piatto per auto da 40 A
Avvertenze relative al
funzionamento
Per il funzionamento continuato di apparecchi tramite
il trasformatore di tensione, la presa di bordo deve
avere una tensione compresa fra 11 e 15,5 V .
La sorgente di tensione della presa di bordo può essere
la batteria di un veicolo o una sorgente di alimentazione di corrente continua come un accumulatore.
Prima di eseguire il collegamento del trasformatore
di tensione, controllare che la sorgente di tensione
fornisca una corrente sufficiente per l'uso. La corrente
necessaria per il funzionamento dev'essere calcolata
come segue:
Potenza di esercizio del carico
Grado di efficacia
Tensione di ingresso
Assorbimento di corrente
Messa in funzione
Disimballaggio
1. Prelevare l'apparecchio dalla confezione.
2. Rimuovere tutti i materiali di imballaggio
dall’apparecchio.
Attenzione:
non far giocare i bambini piccoli con la plastica
da imballaggio. Pericolo di soffocamento!
Controllo della fornitura
Prima della messa in funzione, controllare l'integrità
della fornitura e l'eventuale presenza di danni.
- Trasformatore di tensione
- 1 cavo con morsetti di connessione rosso/nero
- 1 cavo con spina per auto da 12 V
- 1 fusibile piatto per auto da 40 A
- Le presenti istruzioni per l'uso
Esempio
La sorgente di tensione per un carico continuo di
300 W deve fornire almeno 30,5 A.
Avvertenza:
Le prese di bordo da 12 V forniscono max. 15
A, pertanto il trasformatore di tensione dev'essere connesso direttamente a una batteria di
automobile tramite i morsetti di connessione.
Solo così è possibile ottenere i 300 W di carico
continuo.
Attenzione!
Non connettere mai il trasformatore di tensione
a una rete di bordo da 24 V. In caso contrario,
l'apparecchio subirà dei danni. L'apparecchio
dev'essere collegato solo a una sorgente di
tensione con tensione nominale di 12 V.
- 14 -
Installazione
• Il trasformatore di tensione dev'essere posizionato
su una superficie piana e uniforme. Assicurarsi che
intorno al trasformatore di tensione ci sia 1 cm di
spazio libero per consentire la circolazione dell'aria.
• Dietro le aperture di aerazione della ventola
dev'esserci una distanza di 50 cm.
q
Funzionamento all'interno di un veicolo
Se si aziona il trasformatore di tensione all'interno
di un veicolo, assicurarsi che l'installazione non
impedisca l'esecuzione delle normali attività con il
veicolo stesso.
Collocare pertanto i cavi in modo che non vengano
in contatto con parti mobili presenti all'interno del
veicolo e in modo che non impediscano la visuale.
Avvertenza:
il trasformatore di tensione può essere azionato
anche a motore spento. In tal caso tenere presente
tuttavia che il trasformatore di tensione potrebbe
non funzionare durante l'avviamento del veicolo.
Connessione a una sorgente di tensione
Attenzione!
Prima della connessione del trasformatore di
tensione a una sorgente di tensione assicurarsi
che l'interruttore On/Off
trovi in posizione 0.
Si può connettere il trasformatore di tensione con la
spina da 12 V a una presa di bordo da 12 V o
con i morsetti di connessione direttamente a una
batteria di automobile.
Per entrambe le varianti di connessione è necessario
connettere i cavi di connessione alle connessioni a
vite da 12 V
C
del regolatore di tensione.
y
dell'apparecchio si
e
B
Ill.: connessione all'ancoraggio per cavo
Connessione a una presa per auto da 12 V
Attenzione!
Non utilizzare il trasformatore di tensione in
veicoli il cui polo positivo è connesso alla
carrozzeria o al telaio del veicolo.
La presa di bordo dev'essere provvista internamente di polo positivo. Non utilizzare il trasformatore di tensione con prese di bordo provviste
di messa a terra positiva. In caso contrario,
l'apparecchio subirà dei danni.
• Allentare la vite rossa del trasformatore di tensione
fino a poter connettere l'ancoraggio per cavo
rosso del cavo per auto da 12 V con l'apertura
sotto la vite e la rondella. (v. ill.: connessione all'ancoraggio per cavo)
• Ruotare la vite rossa saldamente in modo che
l'ancoraggio non possa più distaccarsi.
• Allentare la vite nera del trasformatore di tensione
fino a poter connettere l'ancoraggio per cavo
nero del cavo per auto da 12 V con l'apertura
sotto la vite e la rondella .
• Ruotare la vite nera saldamente in modo che
l'ancoraggio non possa più distaccarsi.
• Inserire la spina da 12 V in una presa per
auto.
C
C
C
Avvertenza:
a causa delle alte resistenze di contatto nell'impiego del cavo con una presa da 12 V può
verificarsi il riscaldamento della connessione. In
caso di uso intenso, pertanto, utilizzare il cavo di
connessione con i morsetti di connessione .
C
B
- 15 -
Connessione a una batteria di automobile
• Allentare la vite rossa del trasformatore di tensione fino a poter connettere l'ancoraggio per cavo
rosso del cavo rosso con il morsetto di connes-
B
sione con l'apertura sotto la vite e la rondella.
• Ruotare la vite rossa saldamente in modo che
l'ancoraggio non possa più distaccarsi.
• Allentare la vite nera del trasformatore di tensione
fino a poter connettere l'ancoraggio per cavo
nero del cavo per auto nero con il morsetto di
connessione con l'apertura sotto la vite e la
rondella .
• Ruotare la vite nera saldamente in modo che
l'ancoraggio non possa più distaccarsi.
• Connettere prima il morsetto rosso al polo positivo
della batteria dell'auto e quindi il morsetto nero
al polo negativo della batteria dell'auto.
B
Connessione e funzionamento
di un carico/di un apparecchio
Attenzione!
Prima della connessione a un carico/a un
apparecchio al trasformatore di tensione,
assicurarsi che l'interruttore On/Off
l'apparecchio si trovi in posizione 0.
Assicurarsi che la potenza di carico/dell'apparecchio non superi la potenza continua massima
del trasformatore di tensione.
• Connettere la spina del carico/apparecchio alla
presa da 220 - 240 V
tensione.
del trasformatore di
r
Attenzione!
Non accendere ancora il carico/l'apparecchio!
e
del-
• Accendere il trasformatore di tensione impostando
l'interruttore On/Off
esercizio/la spia di sovraccarico
di verde quando il trasformatore di tensione funziona correttamente.
• Accendere ora il carico/l'apparecchio. All'accensione si udrà un breve segnale acustico.
in posizione I. Il LED di
e
si accende
w
Avvertenza:
l'emissione di un segnale acustico e l'accensione
in rosso del LED di esercizio/spia di sovraccarico
indicano che la tensione di ingresso è
w
troppo bassa, o la potenza del carico/apparecchio collegato al trasformatore di tensione
è troppo alta.
Avvertenze relative al funzionamento di apparecchi
Note generali
Di solito, la targhetta che indica il tipo di apparecchio
riporta un'indicazione sul consumo di corrente espresso in Ampere (A) o sull'assorbimento di potenza espresso in Watt (W). Prima dell'uso, tenere presente
che l'assorbimento massimo di corrente non dev'essere superiore a 1,3 A e la potenza continua non
dev'essere superiore a 300 W.
• I carichi con alta resistenza interna possono essere azionati correttamente tramite il trasformatore
di tensione, i carichi con una resistenza interna
bassa, come ad es. gli apparecchi per il riscaldamento o la cottura hanno un assorbimento di
potenza in Watt troppo elevato.
- 16 -
• I carichi induttivi, come ad es. apparecchi televisivi o stereo (apparecchi provvisti di bobina o
trasformatore) spesso necessitano di una corrente
di accensione molto più alta come carico di resistenza con lo stesso assorbimento di potenza
espresso in Watt. Gli apparecchi televisivi, all'accensione, hanno un assorbimento di potenza
molto superiore a quello indicato sulla targhetta.
Potrebbe pertanto essere necessario accendere e
spegnere il trasformatore di tensione più volte, per
riuscire ad accendere un apparecchio televisivo.
• In caso di dubbi, consultare il produttore dell'apparecchio connesso.
Segnale in caso di tensione
bassa della batteria
• In caso di tensione bassa della batteria (inferiore a
11 V) risuonerà un segnale acustico continuo a
indicare che è necessario caricare la batteria.
Il LED di esercizio/spia di sovraccarico
a essere di colore verde.
• Se la tensione della batteria scende al di sotto di
10 V, il trasformatore di tensione si spegne e il
LED di esercizio/spia di sovraccarico
di colore rosso.
w
w
continua
diventa
Sostituzione del fusibile
Pericolo di morte a causa di
scossa elettrica:
Prima di sostituire il fusibile disconnettere il
trasformatore di tensione dall'alimentazione
elettrica.
Rimuovere anche eventuali apparecchi connessi
al trasformatore di tensione.
Sostituire il fusibile con un nuovo fusibile dello stesso tipo indicato nei dati tecnici e con le stesse caratteristiche di attivazione.
Prima di una riattivazione del commutatore di tensione, assicurarsi di aver rilevato la causa di attivazione del fusibile.
Per sostituire il fusibile, procedere come segue:
• Allentare la vite del portafusibili
lio di un cacciavite a croce.
• Aprire il coperchio del portafusibili
re il fusibile piatto per auto dal supporto.
• Inserire un nuovo fusibile piatto per auto da
40 A (accluso nella fornitura) nei due ingressi
e ricollocare il coperchio sul portafusibili
• Riavvitare saldamente la vite al portafusibili
con l’ausi-
u
ed estrar-
u
u
.
u
.
Caricare l’apparecchio USB
Attenzione!
Prima della connessione assicurarsi che l’assorbimento di corrente dell’apparecchio USB non
superi i 500 mA. Maggiori informazioni sono
ottenibili dalla consultazione del manuale di
istruzioni dell’apparecchio USB.
• Inserire la spina USB dell’apparecchio USB
all’ingresso USB
• Se necessario, accendere l’apparecchio USB.
Avviso:
È possibile utilizzare contemporaneamente la
presa da 220-240 V
del commutatore di tensione.
t
e l’ingresso USB t.
r
- 17 -
Provvedimenti generali in caso
di guasti
Televisori
• Il trasformatore di tensione è schermato ed emette
un'onda sinusoidale filtrata.
Con la ricezione di emittenti televisive dal segnale
molto debole si possono verificare tuttavia interferenze o distorsioni di immagini.
• In tal caso, posizionare il trasformatore di tensione
il più possibile lontano da televisori, cavi di antenne e antenne.
• Dirigere il trasformatore di tensione, il televisore,
il cavo dell'antenna e l'antenna in modo da ottenere un miglioramento della ricezione.
• A seconda delle possibilità, utilizzare un cavo
per antenna schermato di buona qualità.
Impianti audio
• Alcuni impianti audio/video riproducono un ronzio
tramite gli altoparlanti se vengono azionati attraverso il trasformatore di tensione. Ciò dipende
dal fatto che questi apparecchi non riescono a
filtrare l'onda sinusoidale modificata del trasformatore di tensione, e non si tratta pertanto di un
difetto del trasformatore di tensione.
Guasti e possibili rimedi
Tensione di uscita bassa
Possibile causa e rimedio:
• Il trasformatore di tensione è in sovraccarico.
Ridurre il carico fino a non superare più il carico
massimo indicato nei dati tecnici.
• La tensione di ingresso è inferiore a 11 V. Tenere
la tensione di ingresso del trasformatore di tensione al di sopra di 11 V, per mantenere costante
la potenza in uscita.
Il segnale per la tensione di batteria
bassa continua a risuonare
Possibile causa e rimedio:
• La batteria è guasta. Sostituire la batteria.
• Alimentazione di tensione o di corrente insufficiente. Controllare lo stato della presa di bordo
e della spina per auto da 12 V e pulirle se
necessario.
C
Nessuna potenza di uscita
Possibile causa e rimedio:
• Il trasformatore di tensione non è riscaldato completamente. Accendere e spegnere nuovamente
il trasformatore di tensione fino a quando l'apparecchio connesso al trasformatore di tensione
non verrà alimentato dalla corrente. Ripetere il
procedimento per accendere l'apparecchio.
• Il quadro del veicolo dev'essere acceso per ottenere l'alimentazione della presa di bordo.
Accendere il quadro o inserirlo in posizione I.
• Il trasformatore di tensione è in sovraccarico.
Ridurre il carico fino a non superare più il carico
massimo indicato nei dati tecnici.
• Il trasformatore di tensione è surriscaldato. Attendere fino al raffreddamento dell'apparecchio.
Provvedere a una distanza di aerazione sufficiente. Fare attenzione a non superare costantemente il carico massimo, per evitare un ripetuto
surriscaldamento.
• Il fusibile dell'apparecchio è bruciato. Rivolgersi
all'assistenza, per fare riparare l'apparecchio.
Assicurarsi che il trasformatore di tensione sia
collegato all'alimentazione di corrente con la
polarità corretta.
• Il fusibile del cavo è bruciato. Sostituire il fusibile
del cavo come descritto nel capitolo „Sostituzione
del fusibile del cavo“.
Assicurarsi che il trasformatore di tensione sia
collegato all'alimentazione di corrente con la
polarità corretta.
- 18 -
Pulizia
Pericolo di morte a causa di scossa
elettrica:
• Non immergere mai l'apparecchio in acqua
o in altri liquidi!
• Impedire la penetrazione di liquidi nell'alloggiamento.
• Prima della pulizia staccare il trasformatore
di tensione dalla presa per auto/ rimuovere
i morsetti dalla batteria dell'auto. Rimuovere
anche eventuali apparecchi connessi al trasformatore di tensione.
Pulizia dell'alloggiamento
Ripulire la superficie dell'alloggiamento con un panno
leggermente inumidito. Non utilizzare mai benzina,
solventi o detergenti, poiché essi potrebbero attaccare la superficie dell'apparecchio!
Se le aperture di aerazione fossero impolverate,
pulirle con un pennello morbido.
Smaltimento
Smaltimento dell'apparecchio
Non smaltire per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Questo prodotto è soggetto alla
Direttiva Europea 2002/96/EC.
Smaltire l'apparecchio attraverso un'azienda di
smaltimento autorizzata o attraverso l'ente di smaltimento comunale. Rispettare le norme attualmente
in vigore. In caso di dubbi mettersi in contatto con
l'ente di smaltimento competente.
Smaltimento dell'imballaggio
Smaltire tutto il materiale di imballaggio in
modo ecocompatibile.
Importatore
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
Garanzia & assistenza
Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato
prodotto con cura e debitamente collaudato prima
della consegna. Conservare lo scontrino come prova d'acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una
spedizione gratuita della merce. La garanzia vale
solo per i difetti di materiale o fabbricazione, non
per i danni da trasporto, parti soggette a usura o
danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.
La garanzia decade in caso di impiego improprio o
manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata.
Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia
non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite
e riparate. I danni e difetti presenti già all'acquisto
devono essere comunicati immediatamente dopo il
disimballaggio, e non oltre due giorni dalla data di
acquisto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento.
Assistenza Italia
Tel.: 02 36003201
E-Mail: kompernass@lidl.it
IAN 71660
Assistenza Malta
Tel.: 80062230
E-Mail: kompernass@lidl.com.mt
IAN 71660
- 19 -
- 20 -
ÍNDICE PÁGINA
Utilização correcta 22
Indicações de segurança 22
Dados técnicos 23
Elementos de comando 24
Colocação em funcionamento 24
Retirar da embalagem...................................................................................................................24
Verificar o volume de fornecimento.............................................................................................24
Indicações relativas ao funcionamento 24
Instalação .......................................................................................................................................25
Funcionamento num veículo..........................................................................................................25
Ligação a uma fonte de tensão....................................................................................................25
Ligação e funcionamento de uma carga/um aparelho 26
Indicações relativas ao funcionamento de aparelhos 26
Indicações gerais...........................................................................................................................26
Sinal no caso de bateria fraca 27
Carregar aparelho USB 27
Substituição do fusível 27
Resolução de avarias gerais 28
Televisores.......................................................................................................................................28
Sistemas áudio ...............................................................................................................................28
Eliminação de avarias 28
Tensão de saída reduzida............................................................................................................28
O sinal de aviso de tensão da bateria reduzida não pára......................................................28
Sem potência de saída .................................................................................................................28
Limpeza 29
Limpeza da parte exterior.............................................................................................................29
Eliminação 29
Importador 29
Garantia & Assistência 29
Leia cuidadosamente o manual de instruções antes da primeira utilização e guarde-o para consultar
posteriormente. Ao entregar o aparelho a terceiros entregue também o manual.
- 21 -
TRANSFORMADOR DE
TENSÃO
Utilização correcta
O aparelho destina-se à ligação a uma tomada de
isqueiro de 12 V ou a uma bateria de automóvel e
à emissão de tensão alternada de 220 - 240 V
para a ligação de aparelhos eléctricos com ficha
europeia e um consumo de energia de até 300 W.
Também podem ser carregados na entrada USB
aparelhos que sejam operados a bateria e possuam
interface USB, por ex. leitor de MP3.
O aparelho não foi concebido para utilização em
áreas industriais ou comerciais.
A garantia não cobre danos resultantes de uma
utilização incorrecta do aparelho!
Atenção!
Os aparelhos com um sistema electrónico mais
sensível não devem ser utilizados com o transformador de tensão, uma vez que a tensão de
saída destes aparelhos não é suficientemente
constante.
Indicações de segurança
• Este aparelho não deve ser utilizado por pessoas
(inclusive crianças) com limitações das capacidades físicas, sensoriais ou mentais ou falta de
experiência e/ou de conhecimento do mesmo,
a não ser que seja efectuada uma vigilância por
uma pessoa responsável pela sua segurança ou
que recebam instruções acerca do funcionamento
do aparelho. As crianças devem ser supervisionadas, de modo a garantir que não brincam
com o aparelho.
• De modo a evitar perigos, antes da utilização
e de efectuar a limpeza do transformador de
tensão, retire a ficha da tomada de bordo ou
os bornes de ligação da bateria do carro.
• Ligue o transformador de tensão à bateria do
automóvel, apenas quando o motor está desligado! Existe perigo de ferimentos através das
peças rotativas!
• Verifique o aparelho e todas as peças quanto
a danos visíveis. O conceito de segurança do
aparelho funciona apenas no estado impecável.
• O transformador de tensão deve estar sempre
bem acessível para que seja possível desligá-lo
rapidamente da corrente eléctrica em caso de
emergência.
Perigo de choque eléctrico!
• Ligue o transformador de tensão apenas a uma
bateria de automóvel/uma tensão de bordo de
12 V. Se o aparelho for ligado a uma tensão de
24 V, pode ficar danificado.
• Ao ligar o transformador de tensão através de
uma ficha de isqueiro de 12 V para automóvel,
certifique-se de que a polaridade da ficha está
em conformidade com a polaridade da tomada
de bordo. A tomada de bordo tem de ter uma
polaridade interior positiva, i. e. o pólo positivo
da bateria de automóvel não deve estar ligado
ao chassis do veículo.
• Antes de ligar o transformador verifique se a tomada de bordo está suficientemente isolada. Este isolamento não pode mudado de local ou alterado
• Utilize apenas o cabo de ligação fornecido!
• No caso de danos, a ficha, bornes de ligação
ou cabo devem ser imediatamente substituídos
por técnicos autorizados ou pela Assistência
Técnica, de modo a evitar perigos.
• Mande imediatamente reparar ou substituir,
pelo serviço de apoio ao cliente, cabos de ligação
ou aparelhos danificados, que não funcionem
na perfeição ou que tenham sido danificados.
• Não deve abrir ou reparar a estrutura do aparelho. Nesse caso a segurança não é assegurada
e a garantia extingue-se.
• Nunca mergulhe o aparelho em água. Limpe-o
apenas com um pano levemente humedecido.
- 22 -
O aparelho é adequado apenas para o uso
em espaços interiores.
Dados técnicos
Perigo de incêndio!
• Não utilize o aparelho próximo de superfícies
quentes.
• Não coloque o aparelho em locais em que fique
sujeito à exposição directa de raios solares. Este
poderia sobreaquecer e ficar irreparavelmente
danificado. Não utilize o aparelho dentro de
um automóvel que se encontra ao sol.
• Nunca deixe o aparelho sem vigilância durante
o seu funcionamento.
• Não cubra as aberturas de ventilação do ventilador, quando o aparelho está ligado.
• Não coloque quaisquer fontes de incêndio,
como p.ex. velas, sobre o aparelho.
• Os cabos de ligação podem aquecer no caso
de sobrecarga.
• Devido às elevadas resistências de passagem,
pode acontecer que a conexão de ficha
aqueça, ao utilizar o cabo com a ficha de isqueiro
de 12 V para automóvel. Por isso, no caso de
funcionamento com cargas elevadas, não utilize
o cabo de ligação com os bornes de ligação.
Indicação relativa à desconexão
da rede
• O interruptor Ligar/Desligar deste aparelho não
o desliga totalmente da rede de bordo ou da
bateria. Com a ficha de isqueiro para automóvel
introduzida, o aparelho continua a consumir
energia. Para desligar o aparelho totalmente
da rede de bordo, é necessário retirar a ficha
de isqueiro de 12 V para automóvel da tomada
de bordo ou retirar os bornes de ligação da
bateria do automóvel.
Perigo de ferimentos!
• Se o aparelho tiver caído ou se encontrar danificado, não o deve voltar a colocar em funcionamento. O aparelho deve ser verificado por um
técnico especializado e, se necessário, reparado.
Entrada DC
Tensão: 12 V
Tensão máxima: 15,6 V
Consumo máximo de corrente: 40 A
Alarme de subtensão: a 10,5 ± 0,3 V
Desconexão por subtensão: a 10 ± 0,3 V
Desconexão por sobretensão: a 16 ± 0,5 V
Saída AC
Tensão: 220-240 V ~50 Hz
Corrente de saída: 1,3 A
Potência contínua: máx. 300 W
Potência de pico: máx. 600 W/0,1 s
Rendimento ( ): aprox. 82 %
Forma de onda de saída: seno modificado
Protecção de sobrecarga: >= 320 W
Temperatura de desconexão: a 65°C ± 5°C
Entrada USB
Tensão: 5 V
Corrente de saída: 500 mA
Protecção fusível
Transformador de tensão: Fusível chato de
40 A para veículos
Dados gerais
Dimensões (sem ficha de isqueiro para automóvel)
(C x L x A): 188 x 127 x 61 mm
Peso (sem cabo): aprox. 865 g
Temperatura de
funcionamento: 5...40 °C
Humidade
de funcionamento: 0–80 %
(humidade rel. do ar sem condensação)
Reservam-se as alterações técnicas!
- 23 -
Elementos de comando
Potência contínua (W)
Rendimento
Tensão (V)
Consumo de corrente (A)
A
Transformador de tensão
Ventilador (na parte de trás)
q
LED de funcionamento/indicação de sobrecarga
w
Interruptor para ligar/desligar
e
Tomada 220-240 V para ficha europeia
r
Entrada USB
t
Ligações de 12 V (vermelha+/preta-)
y
Porta-fusíveis
u
B
Cabo com bornes de ligação
C
Cabo com ficha de isqueiro para
automóvel de 12 V
D
Fusível plano de 40 A para automóvel
Colocação em funcionamento
Indicações relativas ao
funcionamento
Para o funcionamento contínuo de aparelhos através
do transformador de tensão é necessário que exista
na tomada de bordo uma tensão entre 11 - 15,5 V
. A fonte de tensão da tomada de bordo pode
ser uma bateria de automóvel ou uma alimentação
de corrente contínua como, p ex. uma estação de
bateria. Antes de ligar o transformador de tensão,
verifique se a fonte de tensão fornece energia suficiente para o funcionamento do aparelho. A energia
necessária para o funcionamento do aparelho
pode ser calculada do seguinte modo:
Exemplo
Retirar da embalagem
1. Retire o aparelho da embalagem.
2. Retire todos os materiais de embalagem do
aparelho.
Atenção:
Não deixe crianças pequenas brincarem com
as películas. Existe perigo de asfixia!
Verificar o volume de fornecimento
Antes da colocação em funcionamento, verifique
se o volume de fornecimento está completo e se o
aparelho apresenta eventuais danos:
- Transformador de tensão
- 1 cabo com bornes de ligação vermelho/preto
- 1 cabo com ficha de isqueiro de 12 V para
automóvel
- 1 fusível plano de 40 A para automóvel
- Este manual de instruções
A fonte de tensão deveria fornecer pelo menos
30,5 A, para uma carga contínua de 300 W.
Nota:
As tomadas de isqueiro de 12 V fornecem no
máximo 15 A, por isso o conversor de tensão
deve ser directamente ligado a uma bateria de
automóvel através dos terminais. Apenas desta
forma é possível atingir uma potência contínua
de 300 W.
Atenção!
Nunca ligue o transformador de tensão a uma
rede de bordo de 24 V. O aparelho fica danificado. O aparelho apenas pode ser ligado a
uma fonte de tensão com uma tensão nominal
com uma 12 V.
- 24 -
Instalação
• O transformador de tensão deve ser colocado
numa superfície plana e sem irregularidades.
Certifique-se de que existe 1 m de espaço livre
em torno do transformador de tensão, para
assegurar a circulação do ar.
• Atrás das aberturas de ventilação do ventilador
tem de ser mantida uma distância de 50 cm.
Funcionamento num veículo
Se utilizar o transformador de tensão num veículo,
certifique-se de que a instalação não o prejudica em
termos de condução.
Por isso, disponha os cabos de forma a que estes
não entrem em contacto com as peças com movimento do carro nem prejudiquem a visibilidade.
Nota:
O transformador de tensão também pode ser
utilizado com o motor desligado. No entanto,
tenha em atenção que o transformador de tensão pode não funcionar durante o processo de
arranque.
Ligação a uma fonte de tensão
Atenção!
Antes de ligar o transformador de tensão a
uma fonte de tensão, certifique-se de que o
interruptor Ligar/Desligar
encontra na posição 0.
Pode ligar o transformador de tensão com a ficha
de 12 V a uma tomada de bordo de 12 V ou
com os bornes de ligação , directamente a uma
bateria de automóvel.
Os cabos de ligação têm de ser ligados às ligações
aparafusadas de 12 V
em ambas as formas de ligação.
C
y
do aparelho se
e
B
do regulador de tensão,
q
Fig.: ligação do terminal de cabos
Ligação a uma tomada de isqueiro 12 V no
automóvel
Atenção!
Não utilize o transformador de tensão em veículos cujo pólo positivo está ligado à carroçaria
ou ao chassis do veículo.
A tomada de bordo tem de ter polarização
positiva interiormente. Não utilize o transformador de tensão a tomadas de isqueiro no automóvel que tenham uma ligação à terra positiva.
O aparelho fica danificado.
• Desaperte o parafuso vermelho no transformador de tensão, até conseguir colocar o terminal
de cabos vermelho do cabo de 12 V de auto-
C
móvel com a abertura por baixo do parafuso e arruela plana. (Ver fig.: ligação do terminal
de cabos)
• Aperte o parafuso vermelho firmemente, de modo
a que o terminal de cabos não se possa soltar.
• Desaperte o parafuso preto no transformador
de tensão, de modo a conseguir colocar o terminal
de cabos preto do cabo de 12 V de automóvel
C
por baixo do parafuso e arruela plana.
• Aperte o parafuso preto firmemente, de modo
a que o terminal de cabos não se possa soltar.
• Introduza a ficha de isqueiro de 12 V para auto-
C
móvel numa tomada de isqueiro no automóvel.
- 25 -
Nota:
Devido às elevadas resistências de passagem,
pode acontecer que a conexão da ficha aqueça,
ao utilizar um cabo com ficha de isqueiro de
12 V para automóvel . Por isso, no caso de funcionamento com cargas elevadas, não utilize o
cabo de ligação com os bornes de ligação .
C
B
Ligação a uma bateria de automóvel
• Desaperte o parafuso vermelho no transformador
de tensão, até conseguir colocar o terminal de
cabos vermelho do cabo vermelho com bornes
de ligação com a abertura por baixo do parafuso e arruela plana.
• Aperte o parafuso vermelho firmemente, de
modo a que o terminal de cabos não se possa
soltar.
• Desaperte o parafuso preto no transformador
de tensão, até conseguir colocar o terminal de
cabos preto do cabo preto com bornes de ligação com a abertura por baixo do parafuso e
arruela plana.
• Aperte o parafuso preto firmemente, de modo
a que o terminal de cabos não se possa soltar.
• A seguir, ligue o borne vermelho ao pólo positivo
da bateria do automóvel e depois o borne preto
ao pólo negativo da bateria do automóvel.
B
B
Ligação e funcionamento de
uma carga/um aparelho
Atenção!
Antes de ligar uma carga/um aparelho ao
transformador de tensão, certifique-se de que o
interruptor Ligar/Desligar
encontra na posição 0.
Certifique-se de que a potência da carga/do
aparelho não ultrapassa a potência contínua
máxima do transformador de tensão.
• Ligue a ficha da carga a ligar/do aparelho a
utilizar à tomada de 220 - 240 V
mador de tensão.
do aparelho se
e
do transfor-
r
Atenção!
No entanto, não ligue a carga/aparelho a
utilizar!
• Ligue o transformador de tensão, colocando o
interruptor Ligar/Desligar
LED de funcionamento/a indicação de sobrecarga
acende a verde, se o transformador de
w
tensão estiver a funcionar sem problemas.
• Ligue agora a carga/o aparelho a utilizar. Ao
ligar, ouve-se um breve sinal de aviso.
na posição I. O
e
Nota:
Se se ouvir um sinal de aviso e o LED de funcionamento/a indicação de sobrecarga
vermelho, a tensão de entrada é demasiado reduzida ou a potência da carga/do aparelho ligado ao transformador de tensão é demasiado
elevada.
acende a
w
Indicações relativas ao funcionamento de aparelhos
Indicações gerais
Normalmente encontra na chapa de identificação
dos aparelho, dados acerca do consumo de corrente em Amperes (A) ou o consumo de energia
em Watts (W).
Antes da utilização, certifique-se de que o consumo
máximo de corrente não é superior as 1,3 A a potência contínua não excede os 300 W.
• As cargas com uma elevada resistência interna
podem ser utilizadas sem problemas através do
transformador de tensão, aos contrário das cargas
com uma resistência interna reduzia, como p. ex.
aquecedores e aparelhos de cozinha, têm um
consumo de potência em Watts demasiado
elevado.
- 26 -
• As cargas indutivas, como p. ex. televisores ou
aparelhos estéreo (aparelhos com uma bobina
ou um transformador) exigem frequentemente
uma corrente de conexão muito mais elevada
do que as cargas de resistência com o mesmo
consumo de energia indicado em Watts. Ao serem ligados, os televisores exigem um consumo
de energia maior do que o indicado na chapa
de identificação. Neste caso pode ser necessário ligar e desligar o transformador de tensão
várias vezes, para conseguir ligar um televisor.
• Em caso de dúvida consulte o fabricante do
aparelho conectado.
Substituição do fusível
Perigo de morte devido a choque
eléctrico:
Antes de substituir o fusível, desligue o transformador
de tensão da alimentação de corrente. Retire também
o aparelho ligado ao transformador de tensão.
Substitua o fusível por outro equivalente ao tipo
indicado nos dados técnicos, com as mesmas
características de desactivação.
Antes de voltar a ligar o conversor de tensão, repare o motivo pelo qual o fusível disparou.
Sinal no caso de bateria fraca
• Em caso de tensão de bateria reduzida (inferior
a 11 V), soa um sinal de aviso, para indicar que
a bateria deveria ser carregada. O LED
de funcionamento/a indicação de sobrecarga
acende a verde .
w
• Se a tensão da bateria descer para menos de
10 V, o transformador de tensão desliga-se e o
LED de funcionamento/a indicação de sobrecarga
acende a vermelho.
w
Carregar aparelho USB
Atenção!
Antes de ligar, certifique-se de que o consumo
do aparelho USB é inferior a 500 mA. Pode
encontrar informações detalhadas no manual
de instruções do seu aparelho USB.
• Introduza a ficha USB do aparelho na entrada
USB
do conversor de tensão.
t
• Se necessário, ligue o aparelho USB.
Para substituir o fusível proceda da seguinte forma:
• Desaperte o parafuso no porta-fusíveis
ajuda de uma chave de fendas em cruz.
• Abra a cobertura do porta-fusíveis
fusível chato para veículos do seu suporte.
• Coloque um fusível chato de 40 A para veículos
novo (fornecido) em ambas as entradas e volte
a colocar a cobertura do porta-fusíveis
• Volte a apertar o parafuso no porta-fusíveis
e retire o
u
u
u
com a
.
u
.
Nota:
A tomada 220-240 V re a entrada USB
podem ser utilizadas em simultâneo.
t
- 27 -
Resolução de avarias gerais
O sinal de aviso de tensão da bateria
reduzida não pára.
Televisores
• O transformador de tensão é blindado e emite
uma onda sinusoidal filtrada.
Em caso de recepção de, p. ex., emissoras de
televisão com sinal muito fraco, podem acontecer
interferências ou anomalias na imagem.
• Neste caso, posicione o transformador de tensão
o mais afastado possível do televisor, cabo da
antena e antena.
• Direccione o transformador de tensão, o televisor,
o cabo da antena e a antena uns para os outros,
até a recepção melhorar.
• Se possível, utilize um cabo de antena de alta
qualidade, blindado.
Sistemas áudio
• Alguns sistemas áudio/vídeo emitem um som de
interferência através das colunas, quando estas
estão em funcionamento através do transformador
de tensão. Isto deve-se ao facto destes aparelhos
não terem capacidade de filtrar a onda sinusoidal
modificada e não a um defeito do transformador
de tensão.
Eliminação de avarias
Tensão de saída reduzida
Possíveis motivos e ajuda:
• O transformador de tensão está sobrecarregado.
Diminua a carga, até esta deixar de exceder a
carga máxima indicada nos dados técnicos.
• A tensão de entrada é inferior a 11 V. Mantenha a tensão de entrada do transformador
de tensão acima dos 11 V, de modo a manter a
potência de saída constante.
Possíveis motivos e ajuda:
• A bateria está avariada. Substitua a bateria.
• Alimentação de tensão ou de corrente insuficiente. Verifique o estado da tomada de bordo e da
ficha de isqueiro de 12 V para automóvel e,
se necessário, limpe-as.
C
Sem potência de saída
Possíveis motivos e ajuda:
• O transformador de tensão não aqueceu totalmente. Ligue e desligue o transformador de tensão,
até o aparelho ligado ao transformador de tensão
ser alimentado com corrente. Repita este processo,
para conseguir ligar o aparelho.
• A ignição tem de estar ligada, de modo a que a
tomada de bordo seja alimentada com corrente.
Ligue a ignição, na posição I.
• O transformador de tensão está sobrecarregado.
Diminua a carga, até esta deixar de exceder a
carga máxima indicada nos dados técnicos.
• O transformador de tensão sobreaqueceu.
Aguarde, até o aparelho ter arrefecido. Certifique-
-se de que existe uma distância de ventilação
suficiente. Certifique-se de que a carga ligada
não ultrapassa a carga máxima continuamente,
para evitar um novo sobrequecimento.
• O fusível do aparelho queimou. Entre em contacto
com a assistência técnica e solicite a reparação
do aparelho. Certifique-se de que o transformador
de tensão está ligado à alimentação de corrente
com a polaridade correcta.
• O fusível do cabo queimou. Substitua o fusível
do cabo, tal como descrito no capítulo "Substituir
o fusível do cabo".
Certifique-se de que o transformador de tensão
está ligado à alimentação de corrente com a
polaridade correcta.
- 28 -
Limpeza
Perigo de morte devido a choque
eléctrico:
• Nunca mergulhe as peças do aparelho em
água ou outros líquidos!
• Não deixe que entrem líquidos na caixa.
• Antes de efectuar a limpeza, retire o transformador de tensão da tomada de isqueiro no
automóvel/ retire os bornes de ligação da bateria do automóvel. Retire também o aparelho
ligado ao transformador de tensão.
Limpeza da parte exterior
Limpe a superfície da caixa com um pano levemente
humedecido. Nunca utilize gasolina, solventes ou
detergentes corrosivos, uma vez que estes podem
danificar o aparelho!
Se as fendas de ventilação estiverem com pó, limpe-
-as com um pincel suave.
Eliminação
Eliminar o aparelho
Nunca deite o aparelho no lixo
doméstico normal. Este produto está
em conformidade com a directiva
europeia 2002/96/EC.
Elimine o aparelho através de um serviço de
eliminação autorizado ou das entidades de
eliminação locais.
Preste atenção às prescrições actuais válidas. Em
caso de dúvida entre em contacto com a entidade
de eliminação de resíduos.
Eliminar a embalagem
Elimine todos os materiais da embalagem
de forma ecológica.
Importador
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
Garantia & Assistência
Este aparelho tem 3 anos de garantia a partir da
data de compra. Este aparelho foi fabricado com o
máximo cuidado e escrupulosamente testado antes
da sua distribuição. Guarde o talão de compra
como comprovativo da compra. Em caso de reivindicação da garantia, entre em contacto com o seu
serviço de assistência técnica por telefone. Apenas
deste modo pode ser garantido um envio gratuito
do seu produto.
A garantia abrange apenas defeitos de material ou
de fabrico, não incluindo danos provocados pelo
transporte, peças de desgaste ou danos em peças
frágeis, por ex. interruptores ou baterias. O produto
destina-se apenas ao uso privado e não ao uso
comercial.
Em caso de utilização incorrecta ou indevida, exercício de força excessiva e de intervenções não efectuadas pelo nosso representante autorizado de assistência técnica, perderá o direito à garantia. Os
seus direitos legais não são limitados por esta
garantia.
O período de garantia não é prolongado em caso
de reivindicação. Isto também se aplica às peças
substituídas e reparadas. Danos e falhas eventualmente já existentes na altura da compra devem ser
comunicados imediatamente após o desempacotamento, o mais tardar, no entanto, dois dias após a
data de aquisição. As reparações realizadas após
o final do período de garantia comportam custos.
Assistência Portugal
Tel.: 70778 0005 (0,12 EUR/Min.)
E-Mail: kompernass@lidl.pt
IAN 71660
- 29 -
- 30 -
INDEX PAGE
Intended Use 32
Safety information 32
Technical data 33
Operating Elements 34
Initial operation 34
Unpacking ......................................................................................................................................34
Check the items supplied ..............................................................................................................34
Operational information 34
Setup ...............................................................................................................................................35
In vehicle operation.......................................................................................................................35
Connection to a voltage source ...................................................................................................35
Connection and operation of a load/device 36
Device operation information 36
General notes.................................................................................................................................36
Low battery signal 37
Charging the USB device 37
Exchanging the Fuse 37
Handling general failures 38
Television sets.................................................................................................................................38
Audio systems.................................................................................................................................38
Troubleshooting 38
Low output voltage.........................................................................................................................38
Low battery voltage signal sounds continually ...........................................................................38
No output power ...........................................................................................................................38
Cleaning 39
Cleaning the housing.....................................................................................................................39
Disposal 39
Importer 39
Warranty & Service 39
Read the operating instructions carefully before using the device for the first time and preserve this booklet
for future reference. Pass this booklet on to whoever might acquire the device at a later date.
- 31 -
POWER INVERTER
Intended Use
The device is intended for connection to a 12 V
vehicle power socket or a car battery and an output
of 220 - 240 V AC, for the connection of electrical
devices with Euro plug and a power consumption
of up to 300 Watts. In addition, battery-powered
devices with a USB interface e.g. MP3 Players, can
be charged from the USB port.
The device is not intended for commercial or
industrial purposes.
No guarantee claims will be granted for damage
resulting from improper use!
Attention!
Sensitive electronic devices should not be operated with the power inverter since the output
voltage is not sufficiently constant for these
devices.
Safety information
• This device is not intended for use by individuals
(including children) with restricted physical, physiological or intellectual abilities or deficiences in
experience and/or knowledge unless they are
supervised by a person responsible for their safety
or receive from this person instruction in how the
device is to be used. Children should be supervised
to ensure that they do not play with the device.
• To avoid dangers remove the power inverter from
the vehicle receptacle and/or the connection terminals from the automotive battery after each
use and before every cleaning.
• Only connect the power inverter to the automotive
battery when the engine is switched off! The
possibility of injury exists from rotating parts!
• Check the device and all parts for visible damage.
The safety concept of the device can only function
properly when it is in perfect condition.
• The power inverter must always be easily accessible
so that, in case of emergency, it can be quickly
disconnected from the power supply system.
Risk of electrical shocks.
• Connect the power inverter only to a 12 V automotive battery/vehicle receptacle. Connecting
the device to a 24 V supply could damage it.
• When connecting the power inverter via the 12 V
vehicle plug make sure that the polarity of the
vehicle plug matches the polarity of the in vehicle
receptacle. The vehicle socket must have an internal positive pole, that is to say that the positive pole
of a vehicle battery cannot be connected to the
chassis of the vehicle.
• Check before connecting the power inverter that
the vehicle receptacle is sufficiently secured. This
safeguard may not in any way be circumvented
or changed.
• Use the supplied connecting cable only.
• Arrange for defective plugs, connection terminals or
cable to be replaced at once by qualified technicians or our Customer Service Department.
• Get customer service to repair or replace connecting
cables and/or devices that are not functioning
properly or have been damaged.
• You may not open the casing or repair the device
yourself. Should you do so, the safety of the
device may be compromised and the warranty
becomes void.
• NEVER submerse the device in water.
Wipe it only with a slightly damp cloth.
- 32 -
This device suitable only for use indoors.
Risk of fire!
• Do not use the device near hot surfaces.
• Do not locate the device in places exposed to
direct sunlight, Otherwise, it may overheat and
become irreparably damaged. Do not operate
the device in a vehicle that is standing out in the sun.
• Do not leave the device unattended when in use.
• Do not cover the fan's ventilation slots when the
device is switched on.
• Do not place any open sources of fire, like candles,
on the device.
• Both connection cables can become heated
when subjected to heavy loads.
• Due to high crossover resistances heating of the
plug in connector can result when using the cables
with a 12 V vehicle plug. Therefore when operating
with high loads use the connection cable with
the connection terminals.
Notice regarding disconnection
from mains-power
• This device's on/off switch does not completely
disconnect the device from the vehicle's power
and/or the battery. When the vehicle plug is
connected power is still supplied to the device.
To completely disconnect the device from the
vehicle power the 12 V vehicle plug must be removed from the vehicle socket or the connection
terminals removed from the automobile battery.
Risk of personal injury!
• Do not operate the device if it has fallen or is
damaged. Have the device checked and repaired
if necessary by qualified technicians.
Technical data
DC Input
Voltage: 12 V
Maximum voltage: 15,6 V
Maximum power
consumption: 40 A
Low voltage alarm: at 10,5 ± 0,3 V
Low voltage shutdown: at 10 ± 0,3 V
Over voltage shutdown: at 16 ± 0,5 V
AC Output
Voltage: 220-240 V ~50 Hz
Output power: 1,3 A
Continuous load: max. 300 W
Peak load: max. 600 W/0,1 s
Efficiency ( ): approx. 82 %
Output wave form: modified sine
Overload protection: >= 320 W
Temperature shut off: at 65°C ± 5°C
USB Port
Voltage: 5 V
Output current: 500 mA
Fusing
Power inverter: 40 A Car-type fuse
General data
Measurements (without vehicle plug)
(L x B x H): 188 x 127 x 61 mm
Weight (without cable): 865 g approx.
Operating temperature: 5...40 °C
Operational humidity: 0 - 80 %
(relative humidity
no condensation)
Subject to technical changes!
- 33 -
Operating Elements
Operational information
A
Power inverter
Fan (on the rear panel)
q
Operation LED/Overload indicator
w
On/Off switch
e
220-240 V Socket for Euro-plug
r
USB Port
t
12 V connections (Red+/Black-)
y
Fuse holder
u
B
Cable with connection terminals
C
Cable with 12 V vehicle plug
D
40 A automotive flat fuse
Initial operation
Unpacking
1. Remove the device from the packaging.
2. Remove all packaging materials from the device.
Warning:
Do not permit small children to play with plastic
packaging. There is a risk of suffocation!
Check the items supplied
Before putting the device into use check to ensure
that all of the items listed are present and that there
are no visible signs of damage.
- Power inverter
- 1 Cable with connection terminals red/black
- 1 Cable with 12 V vehicle plug
- 1 40 A automotive flat fuse
- This operating manual
For continuous operation of devices via the power
inverter the vehicle socket must supply a voltage
between 11 - 15,5 V . The voltage source of
the vehicle socket can be perhaps an automotive
battery or a regulated DC voltage like a transformeraccumulator station. Before connecting the power
inverter check to see that the voltage source is supplying
sufficient power for operation. The required power
needed for operation can be calculated as follows:
Example
The voltage source should provide for a continuous
load of 300 W and also for a minimum of 30,5 A.
Note:
12 V vehicle power sockets supply max. 15 A,
therefore the voltage transformer must be connected directly to the terminals of a car battery
with the clamps. Only in this way can 300 W
continuous power be achieved.
Attention!
Never connect the power inverter to a 24 V
supply system. Otherwise the device will be
damaged. The device can only be connected to
a voltage source with a rated voltage of 12 V.
- 34 -
Setup
• The power inverter should be positioned on an
even, flat surface. Make sure that there is 1 cm
free space remaining all around the power inverter
for air circulation.
• A distance of 50 cm must be maintained behind
the fan's
ventilation slots.
q
In vehicle operation
If you are operating the power inverter in a vehicle
make sure that the installation is not a hindrance
when driving the vehicle.
For this, install cables so that they do not come into
contact with moveable parts in the vehicles interior
and they do not obstruct the view.
Note:
The power inverter can also be operated when
the engine is switched off. However be aware
that the power inverter possibly may not function during an engine startup.
Connection to a voltage source
Attention!
Before connecting the power inverter to a voltage source make sure that the on/off switch
on the device is in the position 0.
You can connect the power inverter with the 12 V
C
plug to a 12 V in vehicle receptacle or attach directly to an automobile battery with the connection
terminals .
For both connection variants the connection cable
must be connected to the power inverter's 12 V
connection screw
B
.
y
e
Diagram: Cable shoe connection
Connection to a 12 V vehicle receptacle
Attention!
Do not use the power inverter in vehicles whose plus pole is connected to the vehicle body
and/or the chassis.
The positive pole must be inside the receptacle.
Do not use the power inverter in vehicles with
positive earth receptacles. Otherwise the device will be damaged.
• Loosen the red screw on the power inverter as
much as is needed for you to be able to place
the red cable shoe of the 12 V vehicle cable
with the opening under the screw and washer.
(See diagram: Cable shoe connection)
• Turn the red screw so tight that the cable shoe
can no longer become unattached.
• Loosen the black screw on the power inverter as
much as is needed for you to be able to place
the black cable shoe of the 12 V vehicle cable
with the opening under the screw and washer.
• Turn the black screw so tight that the cable shoe
can no longer become unattached.
• Insert the 12 V vehicle plug into a vehicle
receptacle.
C
Note:
Due to high crossover resistances heating of
the plug in connector can result when using the
cables with a 12 V vehicle plug . Therefore
when operating with high loads use the connection cable with the connection terminals .
C
C
C
B
- 35 -
Connection to an automobile battery
• Loosen the red screw on the power inverter as
much as is needed for you to be able to place
the red cable shoe of the red cable with the
connection terminal with the opening under
the screw and washer.
• Turn the red screw so tight that the cable shoe
can no longer become unattached.
• Loosen the black screw on the power inverter as
much as is needed for you to be able to place
the black cable shoe of the black cable with the
connection terminal with the opening under
the screw and washer.
• Turn the black screw so tight that the cable shoe
can no longer become unattached.
• First connect the red terminal clamp to the plus
pole of the automobile battery and then the
black terminal clamp to the minus pole of the
battery.
B
B
Connection and operation of a
load/device
Attention!
Before connecting a load/device to the power inverter make sure that the on/off switch
the device is in the position 0.
Make sure that the power of the load/device
does not exceed the maximum continuous load of
the power inverter.
• Insert the plug of the connecting load/the device
to be operated into the 220 - 240 V socket
of the power inverter.
e
on
r
• Switch the power inverter on by moving the on/off
switch
is functioning properly the operation LED/Overload indicator
• Now switch on the load/device to be operated.
When switched on a short signal tone can be
heard.
to the position I. If the power inverter
e
will light up green.
w
Note:
If a signal tone can be heard and the operation
LED/ Overload indicator
input voltage is too low or the power of the
load/device connected to the power inverter
is too high.
lights up red the
w
Device operation information
General notes
Usually on the device's rating plate you can find
information regarding the power consumption in
amperes (A) or the wattage (W).
Before operation make sure that the maximum power
consumption does not exceed 1,3 A and the maximum continuous load is not more than 300 W.
• Loads with a high internal resistance operate
very well with the power inverter, on the other
hand, loads with a low internal resistance, for
example heating and cooking devices have a
power consumption in watts that is too high.
Attention!
Do not switch on the load/device to be
operated yet!
- 36 -
• Inductive loads, for example, televisions or stereo
systems (devices with an inductor or a transformer)
often require a much greater switch on current
than resistance loads with the same specified
wattage. When switching on, television sets
demand much more power than that indicated
on the rating plate. Therefore it may be necessary
to switch the power inverter on and off several
times in order to switch the television set on.
• In the event of uncertainty, please consult the
manufacturer of the connected appliance.
Low battery signal
• When the battery runs low (under 11 V) a continuous signal tone sounds to indicate that the battery needs to be charged. The operation
LED/Overload indicator
green.
• When the battery voltage drops below 10 V the
power inverter switches off and the operation
LED/Overload indicator
continues to light up
w
lights up red.
w
Charging the USB device
Exchanging the Fuse
Risk of potentially fatal electrical
shock:
Disconnect the power inverter from the power
source before changing the fuse. Also remove
any devices connected to the power inverter.
Replace the fuse with an equivalent type in regard
to the specified technical data and with the same
shut-off characteristics.
Before switching on and resuming operations with
the voltage converter, establish the cause for the
triggering of the fuse.
To exchange the fuse, proceed as follows:
• Loosen the screw on the fuse holder
Phillips screwdriver.
• Open the cover of the fuse holder
the flat car fuse from the holder.
• Install a new 40 A flat car-type fuse (supplied)
into the two connectors and replace the cover
onto the fuse holder
• Firmly screw the screw on the fuse holder
back in.
u
.
u
u
using a
and pull
u
Attention!
Before connecting, check to ensure that the
power consumption of the USB device is not
higher than 500 mA. Further information is to
be found in the operating manual for your
USB device.
• Plug the USB connector of the USB device to the
USB port
• If necessary, switch the USB device on.
of the voltage converter.
t
Note:
The 220-240 V power socket rand the USB
connector
can be used simultaneously.
t
- 37 -
Handling general failures
Low battery voltage signal sounds
continually
Television sets
• The power inverter is shielded and puts out a
filtered sine wave.
With the reception of, for example, very weak
television stations it can, nevertheless, result in
interferences and/or image breakdown.
• In this case position the power inverter as far
away as possible from the television, antenna
cable and antenna.
• Reposition the power inverter, television, antenna
cable and antenna until reception improves.
• If possible use a high quality, shielded antenna
cable.
Audio systems
• Some audio/video systems issue a buzzing tone
through the speaker when they are being operated
via the power inverter. The reason for this is that
these devices can not filter the modified sine
wave of the power inverter and this is not a
defect in the power inverter.
Troubleshooting
Low output voltage
Possible cause and remedy:
• The power inverter is overloaded. Reduce the
load until you no longer exceed the maximum
load as specified in the technical data.
• The input voltage is below 11 V. Maintain the input voltage of the power inverter above 11 V
to keep the output voltage constant.
Possible cause and remedy:
• The battery is defective. Replace the battery.
• Insufficient voltage or power supply. Check the
condition of the in vehicle receptacle and the
12 V vehicle plug and if necessary clean these.
C
No output power
Possible cause and remedy:
• The power inverter is not fully warmed up.
Switch the power inverter on and off again until
the device attached to the power inverter is
supplied with power. Repeat this process in order
to switch the device on.
• The ignition must be switched on for the in vehicle
receptacle to be supplied with power. Switch the
ignition on and/or in the position I.
• The power inverter is overloaded. Reduce the
load until you no longer exceed the maximum
load as specified in the technical data.
• The power inverter is overheated. Wait until the
device has cooled down. Ensure that there is
sufficient ventilation space. Make sure that the
connected load does not continually exceed the
maximum load, in order to avoid overheating
again.
• The device fuse is burnt out. Consult the service
department in order to put the device back into
working condition. Make sure that the power inverter is connected to the power supply with the
correct polarity.
• The cable fuse is burnt out. Change the cable
fuse as described in the chapter "Changing the
cable fuse".
Make sure that the power inverter is connected
to the power supply with the correct polarity.
- 38 -
Cleaning
Risk of potentially fatal electrical
shock:
• Never submerse the device in water or other
liquids!
• Do not allow any liquids to penetrate the
housing.
• Before every cleaning remove the power inverter from the vehicle receptacle/remove the
connection terminals from the automobile battery. Also remove any devices connected to
the power inverter.
Cleaning the housing
Clean the housing surface with a slightly damp
cloth Never use petrol, solvents or cleaners since
these could damage the surface of the device!
In the event that the ventilation slots become dusty
you can clean these with a soft brush.
Disposal
Disposing of the device
Do not dispose of the appliance in your
normal domestic waste. This product is
subject to the European guideline
2002/96/EC.
Dispose of the appliance through an approved disposal centre or at your community waste facility.
Observe the currently applicable regulations.
In case of doubt, please contact your waste disposal
centre.
Disposal of packaging
Dispose of the packaging materials in an
environmentally responsible manner.
Importer
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
Warranty & Service
The warranty for this appliance is for 3 years from
the date of purchase. The appliance has been manufactured with care and meticulously examined before delivery. Please retain your receipt as proof of
purchase. In the event of a warranty claim, please
make contact by telephone with our Service Department. Only in this way can a post-free despatch for
your goods be assured.
The warranty covers only claims for material and
maufacturing defects, but not for transport damage,
for wearing parts or for damage to fragile components, e.g. buttons or batteries. This product is for
private use only and is not intended for commercial
use. The warranty is void in the case of abusive and
improper handling, use of force and internal tampering not carried out by our authorized service
branch. Your statutory rights are not restricted in
any way by this warranty.
The warranty period will not be extended by repairs
made under warranty. This applies also to replaced
and repaired parts. Any damage and defects extant
on purchase must be reported immediately after unpacking the appliance, at the latest, two days after
the purchase date. Repairs made after the expiration of the warranty period are subject to payment.
Service Great Britain
Tel.: 0871 5000 720 (£ 0.10/Min.)
E-Mail: kompernass@lidl.co.uk
IAN 71660
Service Malta
Tel.: 80062230
E-Mail: kompernass@lidl.com.mt
IAN 71660
- 39 -
Loading...
