EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
L
ABEL

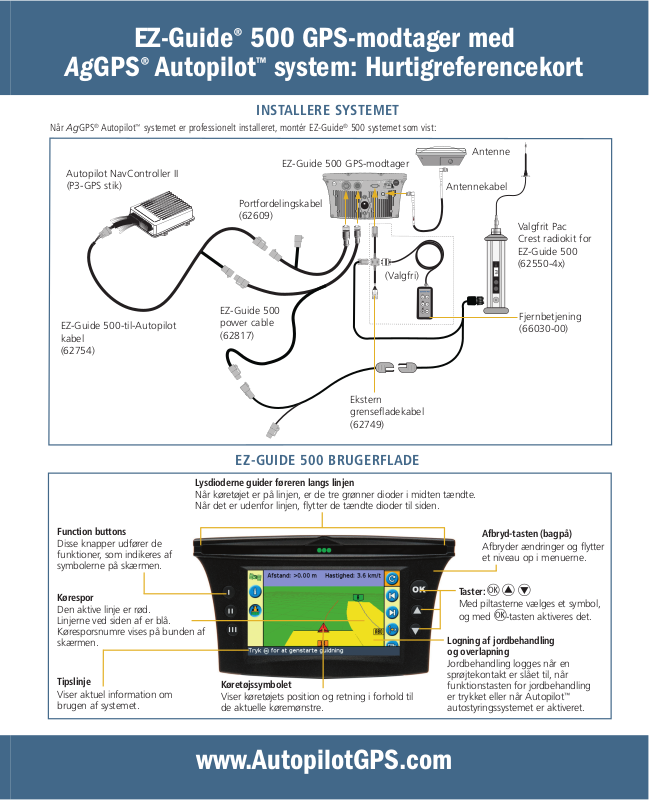

INSTALLERE SYSTEMET
Når AgGPS® Autopilot™ systemet er professionelt installeret, montér EZ-Guide® 500 systemet som vist:
Autopilot NavController II
(P3-GPS stik)
EZ-Guide 500-til-Autopilot
kabel
(62754)
EZ-Guide 500 GPS-modtager
Antennekabel
Portfordelingskabel
(62609)
(Valgfri)
EZ-Guide 500
power cable
(62817)
Ekstern
grensefladekabel
(62749)
EZ-GUIDE 500 BRUGERFLADE
Lysdioderne guider føreren langs linjen
Når køretøjet er på linjen, er de tre grønner dioder i midten tændte.
Når det er udenfor linjen, flytter de tændte dioder til siden.
Antenne
Valgfrit Pac
Crest radiokit for
EZ-Guide 500
(62550-4x)
Fjernbetjening
(66030-00)
Function buttons
Disse knapper udfører de
funktioner, som indikeres af
symbolerne på skærmen.
Kørespor
Den aktive linje er rød.
Linjerne ved siden af er blå.
Køresporsnumre vises på bunden af
skærmen.
Tipslinje
Viser aktuel information om
brugen af systemet.
Køretøjssymbolet
Viser køretøjets position og retning i forhold til
de aktuelle køremønstre.
Afbryd-tasten (bagpå)
Afbryder ændringer og flytter
et niveau op i menuerne.
Taster: o u D
Med piltasterne vælges et symbol,
og med o-tasten aktiveres det.
Logning af jordbehandling
og overlapning
Jordbehandling logges når en
sprøjtekontakt er slået til, når
funktionstasten for jordbehandling
er trykket eller når Autopilot™
autostyringssystemet er aktiveret.
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
INDSTILLINGER
Køretøjsindstillinger
For at indstille AgGPS Autopilot systemet til køretøjet, tilslut en PCer med programmet AgGPS Autopilot Toolbox II til
Laptop-stikket på Navigation Controller II. For mere information, læs i AgGPS Autopilot Toolbox II Software User Guide.
EZ-Guide 500 indstillinger
1. Ændre brugermodus til Avanceret:
a. Fra hovedskærmen, tryk
Skærmen Konfiguration kommer frem:
D en eller flere ganger, indtil du har valgt symbolet , og tryk så på o.
b. Vælg Brugermodus og tryk så på o. Skærmen Brugermodus kommer frem.
c. Vælg
2. Vælg Konfiguration / Autostyring. En advarsel vises.
3. Tryk på o. The Skærmen Autostyring vises:
4. Sæt valget Type af autostyring til Autopilot.
Avanceret og tryk så på o.
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
Når du har valgt typen af autostyring, kommer skærmen Autostyring frem igen. Menuvalget EZ‑Steer indstillinger er nu
ændret til Autopilot indstillnger.
Efter at du har valgt at bruge Autopilot systemet, kan du konfigurere Autopilot indstillinger.
AgGPS Autopilot indstillinger
Indstilling Beskrivelse
Aggressivitet på linjen Regulerer, hvor aggressivt køretøjet styrer, for at forblive på køresporet.
Tidsafbrud for fører For at kontrollere, at føreren er tilstede, kommer der, efter en tid uden aktivitet, en besked frem. Føreren skal kvittere på denne
Afstand for varsel ved enden
af træk
NMEA uddata Du kan tænde eller slukke for NMEA beskeder ud fra Laptop/serielporten på Navigation Controller II. Hvis NMEA beskeder er
Gem konfigurationfil for
køretøj
besked, for at systemet kan fortsætte i aktiveret styremodus. Denne indstilling styrer tidsintervallet, inden beskeden om tidsafbrud
kommer frem. Kan ikke deaktiveres.
Dette varsel kommer frem når køretøjet er ved den fastsatte afstand fra enden af det aktuelle træk. For at få varselet tidligere, forøg
denne værdi. Dette kan være nyttigt, hvis det er sandsynligt at føreren bliver distraheret (for eksempel fordi han overvåger andet
udstyr under kørselen).
aktiveret, kan du vælge hvilke formater som udsendes, og datahastigheten.
Bemærk — sikre, at bitraten du vælger, er den samme som på den enhed, som skal modtage beskederne.
Du kan gemme et eller flere sæt af dine køretøjsindstillinger på Navigation Controller II. Du kan bruge forskellige indstillinger til
forskellige køretøjer, eller til forskellige opgaver.
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
ANVENDELSE I AVANCERET MODUS
Genstart guidning
Vælg symbolet og tryk
på o.
Lav ny mark / Læg til en AB-linje
Bekræft eller ændre indstillinger
Bekræft eller ændre marknavn
Afmærk AB-linjen
Vælg gemt mark / Vælg AB-linje
Vælg mark og AB-linje
Lav eller vælg job
Brug guidning
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
AKTIVERE
For at aktivere EZ-Steer 500 system, må du have defineret en AB-linje, og køretøjet må være indenfor forudsætningerne for
aktivering.
Gør et af de følgende:
Tryk på aktiveringssymbolet på hovedskærmen.
–
Tryk på aktiveringsknappen på den valgfri fjernbetjening.
–
Tryk på den valgfri fodpedal for ekstern aktivering, eller en specialmonteret knap til formålet.
–
DEAKTIVERE
Systemet deaktiveres automatisk når:
Køretøjet er udenfor de indstillede aktiveringsgrænser
•
GPS-positionering tabes
•
Minimal positionskvalitet indstillingen er sat til en metode
•
med høj nøjagtighed, og systemet modtager positioner
med lav nøjagtighed (f.eks., ingen korrektioner). Denne
indstilling findes under Indstillinger / System / GPS /
GPS‑grænser / Minimal positionskvalitet.
For at deaktivere systemet manuelt, gør et af de følgende:
Tryk på aktiveringssymbolet på navigationsskærmen.
–
Tryk på aktiveringsknappen på den valgfri
–
fjernbetjening.
Drej rattet.
–
Sådan vises aktiveringsstatus
Aktiveringsstatus Aktiveringssymbolets
Klar til at aktivere 1 fast lysende diode på hver ende
Aktiveret 2 fast lysende dioder på hver ende
Kan ikke aktivere Ingen endedioder er tændte
Bemærk — Når systemet deaktiveres, blinker de tre dioder på hver ende af lysrækken i 10 sekunder.
farve
Køretøjssymbolets
farve
Diodesignal
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
EZ-Guide® 500 GPS-modtager med
AgGPS® Autopilot™ system: Hurtigreferencekort
www.AutopilotGPS.com
TILLÆGSINFORMATION
Statusskærme
Når du skifter til AgGPS Autopilot system, skifter de statusskærme, som er tilgængelige:
Denne EZ-Steer® menu ... Bliver til ...
Status for terrænkompensation Intet (menuvalget forsvinder)
EZ‑Steer status
Fejlhistorik / EZ‑Steer fejlhistorik
Informationsflig
Når du skifter til Autopilot systemet, bliver en ny
informationsflig tilgængelig. Den viser den aktuelle status for
Autopilotsystemet.
Autopilotstatus
Fejlhistorik / Autopilotfejlhistorik
Systemadvarsler
Advarsler vises på EZ-Guide 500 skærmen når et af de
følgende opstår:
en grense for automatisk styring er nået
•
en fejl er opstået
•
Der findes to typer af advarsler, i fuldskærm og på
meddelelseslinjen:
For at slette en fuldskærmsadvarsel, tryk på
•
o-knappen.
For at slette en advarsel på meddelelseslinjen, tryk på
•
den øverste funktionsknap (til venstre for skærmen).
© 2007. Trimble Navigation Limited. Alle rettigheder forbeholdt. Trimble, logoet med globen og trianglen, AgGPS, EZ-Guide,
*66026-80-DAN*
P/N 66026-80-DAN
og EZ-Steer er varemærker som tilhører Trimble Navigation Limited, registreret hos United States og i andre lande. Autopilot og
SiteNet er varemærker som tilhører Trimble Navigation Limited. Version 2.00, Rev A. (oktober 2007).
