Triangle LN01A User Manual

ELARA

ACTIVE SERIES

Mode d’emploi & Garantie

Owner’s manual & Warranty

44 rue Barreyre - CS40099 - 33300 Bordeaux - FRANCE

TRIANGLE DISTRIBUTION FRANCE

INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Veuillez lire attentivement l’intégralité des instructions et consignes de
sécurité avant d’utiliser l’équipement.

Î Conserver ces instructions et consignes de sécurité pour une consultation ultérieure.
Î Ne pas utiliser l’appareil à proximité d’eau ou de liquides.
Î Nettoyer uniquement avec un chiffon doux, sec et non pelucheux.
Î Ne pas obstruer les ouvertures (évents) de l’appareil.
Î Ne pas installer à proximité d’une source de chaleur, tels qu’un radiateur, poêle, ou tout autre

appareil produisant de la chaleur (y compris des amplicateurs).
Î Utiliser uniquement des accessoires spéciés par le fournisseur.
Î S’assurer que le support d’utilisation est sufsamment rigide pour recevoir le produit (pied,

étagère, meuble...).
Î Protéger le câble d’alimentation de tout pincement ou écrasement, en particulier au niveau des

prises, protéger également l’entrée de l’alimentation sur l’appareil.
Î Débrancher l’appareil durant les orages ou pendant une longue période de non-utilisation.
Î La prise d’un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modier la

prise d’aucune façon. L’appareil doit être connecté à une prise principale munie d’une protection

reliée à la terre.
Î Se référer à votre revendeur agréé TRIANGLE ou tout autre personne qualiée si l’appareil

est endommagé de quelque manière que ce soit : si le câble ou la prise d’alimentation sont

endommagés, si un liquide ou un objet tombe sur cet appareil, une exposition à la pluie ou à

l’humidité, s’il ne fonctionne pas correctement ou encore si l’appareil chute.

SAFETY INSTRUCTIONS

WARNING : Read carefully all the safety instructions before using the device.

Î Keep these safety instructions for future references.
Î Do not use this apparatus near water or liquid.
Î Only clean with a dry and soft cloth.
Î Do not block any aperture (vents) of the device.
Î Do not install near any heat sources such as radiators, stoves, or any other apparatus (including

ampliers) that produce heat.
Î Only use accessories specied by the manufacturer.
Î Be sure that the stand/table/furniture is strong enough to support the apparatus.
Î Protect the power cord from being walked on or pinched particulary at the plugs and also protect

the connector where it exit from the apparatus.
Î Unplug the apparatus during lightning storms or when it’s unused for long periods of time.
Î The plug of the apparatus must t with the outlet. Never modify the plug in any way. Apparatus

should be connected to a mains socket outlet with protective earthing connection.
Î Refer to your authorized TRIANGLE dealer or qualied service personnel if the apparatus is

damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or

objects have fallen on the apparatus, the apparatus has been exposed to rain or moisture, does

not operate normally, or has been dropped.

www.trianglehi.com

SITE INTERNET / WEBSITE

resellers.trianglehi.com

NOS REVENDEURS / RESELLERS

support.trianglehi.com

SUPPORT & FAQ

f

facebook.com/triangle.electroacoustique

t

twitter.com/trianglehi

SOMMAIRE / SUMMARY

GARANTIE / WARRANTY 4

MODE D’EMPLOI - FRANÇAIS 7

Î Déballage 8

Î Montage du pied LN05A 9

Î Précautions d’installation 10

Î Mise en marche 11

Î Descriptif enceinte 12

Î Descriptif télécommande 13

Î Connexion des sources 14

Î Réglage des basses et des aigus / Fonction de mise en veille 17

USER MANUAL - ENGLISH 19

Î Unpacking 20

Î Assembly of the LN05A pedestal 21

Î Installation precautions 22

Î Powering 23

Î Speaker description 24

Î Remote description 25

Î Connecting sources 26

Î Bass and treble adjustment / Auto standby feature 29

INFORMATIONS TECHNIQUES / TECHNICAL INFORMATIONS 30

3

GARANTIE / WARRANTY

Félicitations pour l’achat de vos enceintes TRIANGLE.

An de proter de votre achat au maximum, nous vous proposons un enregistrement de votre
produit. Cet enregistrement vous permettra de bénécier des conseils de nos équipes, de recevoir
des offres spéciales et d’obtenir une garantie de 2 ans sur vos enceintes TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics à l’adresse suivante :
http://register.trianglehi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie, il vous faut compléter le bon et nous
l’expédier à l’adresse suivante :

TRIANGLE DISTRIBUTION FRANCE
44 rue Barreyre - CS 40099
33300 Bordeaux Cedex FRANCE

Thanks for buying a TRIANGLE product.

We want you to enjoy your purchase to the fullest. The rst step is an easy registration of your
products. By doing this, you will benet from helpful tips, products support, special offers and 2
years warranty.

1- Online registration

Register your product easily online at the following address :
http://register.trianglehi.com/

2- Warranty card

You can also register your product and validate your warranty by lling the warranty card and
sending it to :

TRIANGLE DISTRIBUTION FRANCE
44 rue Barreyre - CS 40099
33300 Bordeaux Cedex FRANCE

4

Note sur la garantie

Vos enceintes TRIANGLE bénécient d’une
garantie de 2 ans. Cette garantie prend effet

à partir de la date d’achat et couvre tous les
défauts de fabrication ou les dommages que
pourraient subir vos enceintes, résultant de ces
mêmes défauts. Cette garantie est accordée

uniquement au premier utilisateur du
produit et seulement après l’enregistrement
en ligne ou la réception du coupon de
garantie par la société TRIANGLE. Elle n’est

pas transmissible en cas de revente dudit
produit. De plus, elle cesserait de plein droit en
cas de panne résultant d’un mauvais traitement
ou d’une mauvaise manipulation.

Note on the warranty

Your TRIANGLE loudspeakers are warranted
for 2 years. This warranty takes effect from the

date of purchase and covers any manufacturing
defect or damage your loudspeakers could
suffer as a result of these same defects. This

warranty is granted solely to the rst owner
of the product, and is not transmittable in
the case of resale. To validate your warranty,
you will need to register online or mail the
warranty coupon to TRIANGLE. Please note,

this warranty is voided if any fault arises from ill­treatment or careless handling of the product.

The following are not guaranteed :

Sont exclus de la garantie :

Î A burned voice-coil caused by overloading

the driver

Î Bobine brûlée par excès de puissance
Î Toute panne résultant d’une utilisation à des

ns professionnelles (sonorisation, public

address etc.)
Î Toute panne résultant d’un stockage dans

une pièce trop humide
Î Membrane crevée ou arrachée
Î Suspension déchirée
Î Toute panne résultant d’un choc mécanique

(chute, écrasement, etc.)
Î Toute panne résultant de l’intervention

d’une personne non habilitée par TRIANGLE

Î Any fault occurring from professional usage

(public sound systems, PA systems, etc.)

Î Any fault resulting from storage in areas of

high humidity
Î A pierced or torn membrane
Î A torn suspension
Î Any fault resulting from a mechanical shock

(ex if dropped or handled roughly)
Î Any fault arising from servicing by anyone

other than an authorized TRIANGLE service

technician
Î Damaged cabinets due to mishandling

Î Impacts sur l’ébénisterie (rayures,

écrasement, chocs divers)

Nom de l’acheteur / Buyer’s name :

Email :

Adresse personnelle / Personal Address :

Date d’achat / Date of purchase : Nom du revendeur / Reseller’s name :

Modèle / Model : N° Série / Serial Number :

1er produit TRIANGLE / 1st TRIANGLE model : Oui/Yes Non/No

Précédent modèle TRIANGLE / Previous TRIANGLE model :

J’ai choisi le matériel TRIANGLE pour la raison suivante / I chose TRIANGLE product for the following reason :

GARANTIE / WARRANTY

GARANTIE / WARRANTY

Conseil d’amis / Friend’s advice
Conseil d’un revendeur / Dealer’s advice
Démonstration lors d’une exposition / Demonstration during an exhibition
Recommandation d’un journal ou site spécialisé / Recommandation from a magazine or website
Lequel / which one :

MODE D’EMPLOI

FR

FRANÇAIS

7

FR

DÉBALLAGE

Ouvrir le carton, puis sortir les enceintes et accessoires. Lors du déballage, si vous remarquez un
défaut sur un élément, contactez votre revendeur.

Avant de jeter les emballages, vériez qu’il ne reste rien à l’intérieur.

Pour LN01A :

Î 1 x enceinte active ELARA LN01A
Î 1 x enceinte passive ELARA LN01A
Î 1 x télécommande (bien retirer la languette de protection de la pile avant utilisation)
Î 2 x grilles de protection
Î 8 x plots antidérapants adhésifs à disposer sous les enceintes
Î 1 x câble d’alimentation secteur
Î 1 x câble HP de 3m servant pour la liaison des enceintes
Î 1 x yer d’enregistrement
Î 1 x mode d’emploi

Pour LN05A :

Î 1 x enceinte active ELARA LN05A
Î 1 x enceinte passive ELARA LN05A
Î 1 x télécommande (bien retirer la languette de protection de la pile avant utilisation)
Î 2 x grilles de protection
Î 2 x pieds d’enceintes
Î 8 x vis de xation
Î 8 x plots antidérapants adhésifs à disposer sous les enceintes
Î 8 x pointes de découplage
Î 1 x câble d’alimentation secteur
Î 1 x câble HP de 5m servant pour la liaison des enceintes
Î 1 x yer d’enregistrement
Î 1 x mode d’emploi

8

MONTAGE DU PIED LN05A

1 2 3 4

x4 x4 x4 x1

Posez l’enceinte à l’envers sur une surface non
abrasive.

Vissez le pied à l’enceinte avec les 4 vis
fournies, utilisez pour cela un tournevis
cruciforme.

Sur une surface rigide (parquet, carrelage) :

Collez les plots en caoutchouc aux 4 coins
du pied.

2

FR

Trous intérieurs : xation du
socle

Trous extérieurs : inserts
pour xation de pointes de
découplage

1

2

3

4

Sur une surface souple (moquette, tapis) :

Vissez les pointes en métal dans les inserts
de la plaque du pied.

3

9

FR

PRÉCAUTIONS D’INSTALLATION

Avant l’installation

Avant de procéder aux branchements, mettez les appareils hors tension. Veillez toujours à mettre
l’interrupteur de l’enceinte active sur OFF avant de retirer ou de brancher des câbles de connexion.
Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.

Déplacement de l’appareil

Toujours débrancher le cordon d’alimentation et déconnecter les câbles de connexion entre tous
les autres composants lors du déplacement de l’appareil. Ceci an d’éviter un court-circuit ou
l’endommagement des prises et des câbles de connexion.

Avant de mettre l’appareil en marche

Vériez une dernière fois si toutes les connexions sont bonnes.

Emplacements à éviter

Évitez de placer vos enceintes à proximité des lieux humides ou exposés à un ensoleillement
excessif, et placez-les dans un endroit tempéré.

Recyclage

Protection de l’environnement : vos produits contiennent de nombreux matériaux valorisables ou
recyclables. Utilisez pour ces produits des points de collecte.

10

MISE EN MARCHE

Branchement des enceintes

Les enceintes doivent être connectées l’une à l’autre grâce au câble HP fourni. (Câble noir portant
la mention «High performance OFC cable»).

Veillez à respecter la polarité des enceintes : Les bornes rouges et noires de l’enceinte passive et
active doivent être connectées respectivement entre elles. Pour faciliter la mise en place, le câble
de liaison comporte une inscription «TRIANGLE High performance OFC cable» dédiée à la borne
rouge (+).

FR

Mise sous tension

Après avoir vérié que l’amplicateur sur l’enceinte active est bien sur la position «OFF», branchez
le câble d’alimentation sur la prise dédiée, puis sur une prise secteur. Allumez ensuite les enceintes,
elles sont prêtes à être écoutées.

ON

1 2 3

11

FR

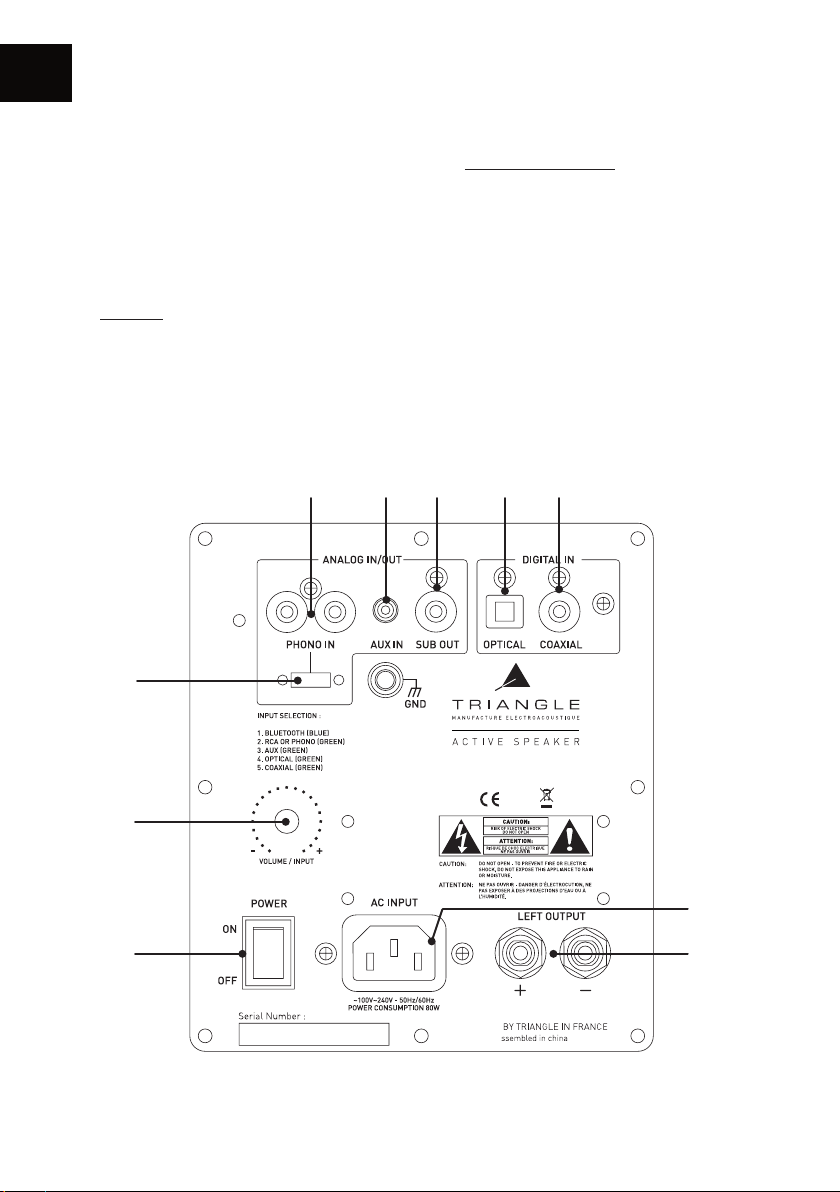

DESCRIPTIF ENCEINTE

1. Entrée RCA (line/phono)

2. Entrée auxiliaire (Jack 3.5mm)

3. Sortie subwoofer

4. Entrée optique

5. Entrée coaxiale

6. Sélecteur RCA (line/phono)

7. Tourner : réglage du volume

Appui sur le bouton : changement des
sources

1. Bluetooth

2. Line ou Phono (RCA)

3. Auxiliaire

4. Optique

5. Coaxial

8. Interrupteur Marche/Arrêt

9. Prise secteur

10. Bornier de connexion de l’enceinte
passive

1 2 3 4 5

6

7

8 10

Phono

Line

9

12

DESCRIPTIF TÉLÉCOMMANDE

1. Mise en veille / Marche

2. Son muet

3. Augmenter le volume

4. Piste précédente
(mode Bluetooth uniquement)

5. Piste suivante
(mode Bluetooth uniquement)

6. Diminuer le volume

7. Jouer / Mettre en pause une piste
(mode Bluetooth uniquement)

FR

8. Sources

9. Réinitialiser réglage du volume, des
basses et des aiguës

10. Augmenter les aiguës

11. Diminuer les aiguës

12. Augmenter les basses

13. Diminuer les basses

1

2

3

5

7

9

11

13

10

12

4

6

8

SOURCEE

TREBLE

+

BASS

+

TREBLE

-

BASS

-

Lors de l’utilisation de la télécommande, toujours diriger cette dernière vers le récepteur situé en
façade de l’enceinte principale. La LED en façade clignote sous l’action de la télécommande.

13

FR

CONNEXION DES SOURCES

Les enceintes ELARA peuvent être associées à une multitude de sources. Pour cela, plusieurs
options possibles :

Connexion par Bluetooth

Cette connexion permet d’envoyer de la musique sans câble de liaison grâce au procédé Bluetooth
de dernière génération 4.0 A2DP aptX. L’aptX est un codage qui permet de transmettre via liaison
Bluetooth de la musique avec une qualité sonore proche de celle d’un CD à vos enceintes ELARA.
La portée est environ de 10 mètres, selon l’environnement et les obstacles rencontrés.

Les enceintes ELARA actives permettent d’écouter de la musique depuis toutes les sources
disposant du Bluetooth : smartphone, tablette, ordinateur... Pour cela :

Î Mettez vos enceintes ELARA en fonctionnement, l’interrupteur arrière sur ON.

Î Sélectionnez l’entrée «Bluetooth» à l’aide du bouton «INPUT» à l’arrière de l’enceinte ou depuis

la télécommande. La LED bleu indique que la source est bien sur la position «Bluetooth».

Î Appuyez alors sur le bouton «Bluetooth» de votre télécommande : la LED bleu clignote, le

système est alors en mode de recherche de connexion avec un appareil compatible Bluetooth
(smartphone, tablette...).

Î Effectuez une recherche sur votre appareil Bluetooth (consulter le mode d’emploi si nécessaire),

les enceintes apparaissent sous le nom « LN01A » ou «LN05A», connectez-vous alors à ces
dernières. Vos enceintes sont à présents reliées à votre appareil et reproduiront les sons émis
par ce dernier. La connexion se fera automatiquement lors de la prochaine mise en route de vos
enceintes si la source Bluetooth est sélectionnée et que le Bluetooth de votre appareil est activé.

Î Si vous souhaitez connecter un nouvel appareil alors que le précédent est toujours connecté,

supprimez le Bluetooth de votre précédent appareil connecté ou deconnectez le directement
dans le menu Bluetooth. La LED cligontera de nouveau, un nouveau mode de recherche est
alors activé.

Î La dispositif Bluetooth des enceintes ELARA actives vous permet de changer vos pistes, les

mettres en lecture ou en pause directement depuis la télécommande fournie, sans passer par
votre appareil connecté.

Î Votre appareil Bluetooth pilote à présent vos enceintes, il est possible de faire varier le volume

de celles-ci directement depuis ce même appareil.

14

Connexion par câble RCA

ou

line phono

L’entrée RCA permet de connecter vos enceintes à votre télévision, platine CD, vinyle ou tout autre
périphérique. Pour cela :

Î Reliez les connecteurs rouges et blancs à l’arrière de l’enceinte ampliée en respectant les

couleurs et faites de même sur votre source.

Î Sélectionnez l’entrée «RCA» à l’aide de la télécommande ou du bouton «INPUT» (bouton de

volume) à l’arrière de l’enceinte active (l’ordre de sélection des sources est indiqué au dessus du
bouton «INPUT»). La LED verte indique que la source est bien sur l’entrée «RCA». Assurez vous
que le selecteur est bien en position «LINE». Votre système est alors prêt à fonctionner.

Connexion d’une platine :

Dans le cas du branchement d’une platine vinyle, positionnez le selecteur «PHONO IN» vers la
gauche pour que le signal passe par la ligne phono. Connectez le câble de masse sur la borne
dévissable prévue à cet effet à l’arrière de votre enceinte ampliée, ainsi que sur votre platine.

FR

Connexion par câble Jack 3.5mm

Un câble Jack - Jack 3.5mm (fourni) permet de connecter vos enceintes à de nombreux périphériques
: smartphone, lecteur audio, tablette, ordinateur, télévision... Pour cela :

Î Reliez le connecteur Jack à la borne «AUX INPUT» puis l’autre extrémité à votre périphérique.

Î Sélectionnez l’entrée «3.5» à l’aide de la télécommande ou du bouton «INPUT» (bouton de

volume) à l’arrière de l’enceinte ampliée (l’ordre de sélection des sources est indiqué au dessus
du bouton «INPUT». La LED verte indique que la source est bien sur l’entrée «AUX». Votre
système est alors prêt à fonctionner.

15

FR

Connexion par câble optique :

L’entrée optique permet de connecter vos enceintes à tous les périphériques audio disposant
d’une sortie optique : lecteur audio, lecteur DVD, télévision... Pour cela :

Î Reliez votre câble optique à l’arrière de l’enceinte active à l’emplacement «OPT INPUT», puis à

votre périphérique.

Î Sélectionnez l’entrée «OPTICAL» à l’aide de la télécommande ou du bouton «INPUT» (bouton

de volume) à l’arrière de l’enceinte active (l’ordre de sélection des sources est indiqué au dessus
du bouton «INPUT»). La LED verte indique que la source est bien sur l’entrée «OPTICAL». Votre
système est alors prêt à fonctionner.

Connexion par câble coaxial :

L’entrée coaxiale permet de connecter vos enceintes à tous les périphériques audio disposant
d’une sortie coaxiale : platine CD, lecteur DVD/Blu-ray, télévision... Pour cela :

Î Reliez votre câble coaxial à l’arrière de l’enceinte active à l’emplacement «COAXIAL», puis à

votre périphérique.

Î Sélectionnez l’entrée «COAXIAL» à l’aide de la télécommande ou du bouton «INPUT» (bouton

de volume) à l’arrière de l’enceinte active (l’ordre de sélection des sources est indiqué au dessus
du bouton «INPUT»). La LED verte indique que la source est bien sur l’entrée «COAXIAL». Votre
système est alors prêt à fonctionner.

Connexion subwoofer :

Les enceintes LN01A sont dotées d’une sortie Subwoofer permettant le branchement d’un caisson
de basses.

Utilisez pour cela un câble RCA dédié. Les réglages se feront directement sur votre caisson de
basse (une fréquence de coupure du caisson de l’ordre de 60-70 Hz est préconisée). Se référer au
mode d’emploi de votre subwoofer pour les diverses opérations de réglage.

16

RÉGLAGE DES BASSES ET DES AIGUS

Vos enceintes ELARA disposent d’un égaliseur à bandes permettant d’ajuster à votre convenance
les fréquences graves et aiguës.

Réglages des basses :

6 positions disponibles par pas de 2dB sur une bande comprise entre 30 et 400Hz.
(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).
La fonction usine est dénie à 0dB.
Chaque pression sur la télécommande accentuera et diminuera le niveau des basses fréquences.

Réglages des aigus :

6 positions disponibles par pas de 2dB sur une bande comprise entre 2 et 30KHz.
(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).
La fonction usine est dénie à 0dB.

Chaque pression sur la télécommande accentuera et diminuera le niveau des hautes fréquences.
Lors de la mise en veille, les réglages seront conservés pour l’utilisation suivante.
Pour une remise en conguration usine, il suft de presser le bouton «RESET» de la télécommande

(voir page 11).

FR

FONCTION DE MISE EN VEILLE AUTOMATIQUE

Sans signal reçu durant 30 minutes, les enceintes passeront automatiquement en mode veille. Pour
sortir du mode veille, il suft de rallumer les enceintes à l’aide de la télécommande.

ATTENTION

Ne jamais ouvrir l’enceinte, risque d’électrocution.

17

USER MANUAL

EN

ENGLISH

19

EN

UNPACKING

Open the box, and take out the speakers and accessories. If you notice any defects in one of the
elements as you unpack, please get in touch with your reseller.

Before disposing of the packaging, make sure there is nothing left inside.

For LN01A :

Î 1 x active speaker LN01A ELARA
Î 1 x passive speaker LN01A ELARA
Î 1 x remote (pull out the plastic tab from the battery compartment before use)
Î 2 x protection grids
Î 8 x adhesive anti-slip feet to place below the speakers
Î 1 x AC power cord
Î 1 x 3-meter speaker cable to link the speakers
Î 1 x registration form
Î 1 x user manual

For LN05A :

Î 1 x active Elara LN05A speaker
Î 1 x passive Elara LN05A speaker
Î 1 x remote (Pull out the plastic tab from the battery compartment before use.)
Î 2 x protection grids
Î 8 x adhesive anti-slip feet to place below the speakers
Î 8 x decoupling spikes
Î 2 x pedestals
Î 8 x screws
Î 1 x AC power cord
Î 1 x 5-meter speaker cable to link the speakers
Î 1 x registration form
Î 1 x user manual

20

ASSEMBLY OF THE LN05A PEDESTAL

1 2 3 4

x4 x4 x4 x1

Stand the speaker on the top on a non­abrasive surface.

Secure the pedestal by using the screws
supplied.

On a rigid surface (wood, oor) :

Stick the rubber pads at the 4 corners of
the pedestal.

2

EN

Inner holes : for attaching
the stand

Outer holes : inserts for
mounting spikes

1

2

3

4

On a soft ground (carpet, rug) :

Screw the spikes in the inserts of the
pedestal.

3

21

EN

INSTALLATION PRECAUTIONS

Before the installation

Before making any connections, turn off the devices. Be sure to always set the active speaker switch
to OFF before removing or plugging connection cables. Do not plug in the power cord before all
connections are made.

Moving the device

Always remove the power cord and disconnect the cables between all components when moving
the device. This will prevent a short-circuit or the damage to the plugs or connection cables.

Before turning on the device

Check one last time if all the connections are correct.

Location to avoid

Install your speakers in a temperate place and avoid humid locations or direct sunlight.

Recycling

Protection of the environment: Your products contain valuable materials which can be recovered or
recycled. Take them to the appropriate collection points.

22

POWERING

Connecting the speakers

The ELARA active speakers must be interconnected with the provided cable. (Black cable
mentioning: “High performance OFC cable”).

Make sure that the speaker connection polarity is correct. The red and black terminals on the
passive and active speakers must be connected respectively to one another. To help with the setup,
the connection cable bears the mention ‘TRIANGLE High performance OFC cable” and must be
connected to the red terminal (+).

EN

Powering on

Once you have checked the amplier on the active speaker is set to the “OFF” position, plug the
power cord into the designated input and into an AC power outlet. The speakers are then ready for
use and can be turned on.

ON

1 2 3

23

EN

DESCRIPTION OF THE SPEAKER

1. RCA input (line/phono)

2. 3.5mm Jack auxiliary input

3. Subwoofer output

4. Optical input

5. Coaxial input

6. RCA switch (line/phono)

7. Turn : Volume control

Press : Source selection :

1. Bluetooth

2. Line ou Phono (RCA)

3. Auxiliaire

4. Optique

5. Coaxial

8. Power switch

9. AC outlet

10. Terminal of the passive speaker

1 2 3 4 5

6

7

8 10

Phono

Line

9

24

DESCRIPTION OF THE REMOTE CONTROL

1. Standby / Power On

2. Mute

3. Increasing volume

4. Skip backward
(Bluetooth mode only)

5. Skip forward
(Bluetooth mode only)

6. Reducing volume

7. Play / Pause a track
(Bluetooth mode only)

8. Sources

9. Resetting bass, treble and volume

10. Increasing treble

11. Reducing treble

12. Increasing bass

13. Reducing bass

EN

adjustments

1

2

3

5

7

9

11

13

10

12

4

6

8

SOURCEE

TREBLE

+

BASS

+

TREBLE

-

BASS

-

When using the remote, always direct it towards the receiver on the front of the main speaker. The
LED on the front panel blinks when the remote is being used.

25

EN

CONNECTING SOURCES

The ELARA active speakers can be paired with a variety of sources. Here are the various options :

Connection via Bluetooth

This enables you to stream music wirelessly thanks to latest generation 4.0 A2DP aptX Bluetooth
technology. AptX is a coding system which enables you to stream music to your Elara speakers via
Bluetooth, delivering sound approaching CD-quality. The range is of about 10 meters, depending
on the surroundings and obstacles within the path.

Elara active speakers lets you play music from any Bluetooth-enabled sources: smartphone, tablet,
computer, etc. To do so:

Î Slide the power switch on the back to the ON position to activate your Elara speakers.

Î Select the “Bluetooth” input using the “INPUT” button on the back of the speaker or on the

remote. The blue LED indicates that the source is connected via Bluetooth.

Î Press the “Bluetooth” button on your remote. The blue LED blinks, indicating that the system is

seeking to connect to a Bluetooth-enabled device (smartphone, tablet…).

Î When you search on your Bluetooth device (refer to the user guide if needed), the speakers

should appear under the name “LN01A” or “LN05A”, you can then connect to this. Your speakers
are now linked to your device and will reproduce the sound from the device. The connection
will be made automatically next time you switch on your speakers if Bluetooth is selected and
enabled on your device.

Î If you wish to connect another device while the previous one is still connected, disable the

Bluetooth connection from your formerly paired device or disconnect it directly from the
Bluetooth menu. The LED will blink again, and the seeking mode will be activated.

Î Elara active’s Bluetooth process allows you to change track, play and pause directly from your

remote, without using the connected device.

Î Your Bluetooth device now controls your speakers and you can change the volume directly from

this device.

26

Connection via an RCA cable

or

line phono

The RCA input enables you to connect your Elara active speakers to your TV, CD player, turntable
or any other device. To do so:

Î Plug the red and white connectors into “RCA INPUT” on the back of the speaker, minding the

colours, and do the same on the source.

Î Select the “RCA” input using the remote or the “INPUT” button (volume button) on the back of

the active speaker. (Source selecting order is indicated above the “INPUT” button.) The green
LED indicates that the source is actually connected to the “RCA” input. Make sure the selector is
switched to “LINE”. Your system is ready to operate.

Connecting a turntable:

To plug a vinyl player, push the “PHONO IN” switch to the left for the signal to pass through
the phono chain. Connect the ground wire to the dedicated screw terminal on the back of your
amplied speaker and to your turntable.

EN

Connection via a 1/8-inch (3.5mm) jack cable

The jack input - for a 3.5mm jack cable - (AUX IN) enables you to connect your speakers to many
devices: smartphone, audio player, tablet, computer, television, etc. To do so:

Î Plug one end of the jack connector into the “AUX INPUT” terminal and the opposite end into

your device.

Î Select the “3.5” input using the remote or the “INPUT” button (volume button) on the back of

the amplied speaker. (The source selecting order is indicated above the “INPUT” button.) The
green LED indicates that the source is actually connected to the “AUX” input. Your system is
ready to operate.

27

EN

Connection via an optical cable:

The optical input enables you to connect your ELARA speakers to any audio device with an optical
output: audio player, DVD player, television, etc. To do so:

Î Plug one end of the optical cable into the back of the active speaker in the “OPTICAL” input and

the opposite end into your device.

Î Select the “OPTICAL” input using the remote or the “INPUT” button (volume button) on the

back of the active speaker. (The source selection order is indicated above the “INPUT” button.)
The green LED indicates that the source is actually connected to the “OPTICAL” input. Your
system is ready to operate.

Connection via a coaxial cable:

The coaxial input enables you to connect your ELARA speakers to any audio device with a coaxial
output: CD player, DVD/Blu-ray player, television, etc. To do so:

Î Plug one end of the coaxial cable into the back of the active speaker in the “COAXIAL” input and

the opposite end into your device.

Î Select the “COAXIAL” input using the remote or the “INPUT” button (volume button) on the

back of the active speaker. (The source selection order is indicated above the “INPUT” button.)
The green LED indicates that the source is actually connected to the “COAXIAL” input. Your
system is ready to operate.

Connecting a subwoofer:

The ELARA speakers feature a subwoofer output.

To plug in your subwoofer, use the proper RCA cable. Settings must be made directly from your
subwoofer. (A 60-70 Hz cut-off frequency is recommended.) Check your subwoofer’s user guide for
the various setting instructions.

28

BASS AND TREBLE ADJUSTMENT

Your ELARA speakers have a band equalizer that enables you to adjust the low and high frequencies
as you like.

Adjusting the amount of bass:

6 positions available in 2dB steps over a range between 30 and 400Hz.
(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).
The factory setting defaults to 0dB.
The low-frequency output will increase or decrease each time the remote control is pressed.

Adjusting the amount of treble:

6 positions available in 2dB steps over a range between 2 and 30KHz.
(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).
The factory setting defaults to 0dB.

The high-frequency output will increase or decrease each time the remote control is pressed.
When the speaker goes on standby, the settings will be stored for the next use.
To restore the factory presets, you just need to press the “RESET” button on the remote.

AUTO STANDBY FEATURE

If no signal is received for 30 minutes, the speakers will automatically switch to standby. To exit the
standby mode, simply switch the speakers back on with the remote (see page 21).

EN

CAUTION

To avoid the risk of electric shock, do not open the speaker.

29

ENCEINTES ELARA /
ELARA SPEAKERS

Spécications techniques
Technical specications

Type

Diamètre haut-parleurs
Driver diameters

Sensibilité enceintes
Sensitivity

Bande passante
Bandwidth (+/- 3dB)

Puissance
Power handling

Entrées
Inputs

Sortie
Output

Dimensions

Dimensions avec socle
Dimensions with pedestal

ELARA LN01A ELARA LN05A

Enceintes actives bass-reex

Active speakers

13 cm

5"

89 dB/m 90 dB/m

56 Hz - 22 KHz 47 Hz - 22 KHz

2 x 50W 2 x 80W

RCA, AUX, Optical, Phono,

Bluetooth 4.0 A2DP aptX

Caisson de grave

Subwoofer

165 x 235 x 291 mm

6.49 x 9.25 x 11.46 inches

-

Enceintes actives bass-reex

RCA, AUX, Optical, Phono,

Bluetooth 4.0 A2DP aptX

Caisson de grave

165 x 263 x 900 mm

6.49 x 10.35 x 35.43 inches

230 x 290 x 921 mm

9.05 x 11.41 x 36.25 inches

Active speakers

2 x 13cm

2x5"

Subwoofer

Poids des enceintes
Net weight

Poids avec packaging
Gross weight (pair)

9,5 kg

19.84 lbs

11,2 kg

24.25 lbs

30

27,3 kg

60.18 lbs

31,3 kg

68.34 lbs

ELARA LN01A ELARA LN05A

31

- DESIGN BY TRIANGLE IN FRANCE - ASSEMBLED IN CHINA
