Trendnet TE100-S5P+ Datasheet

TRENDnet

TRENDware, USA

What's Next in Networking

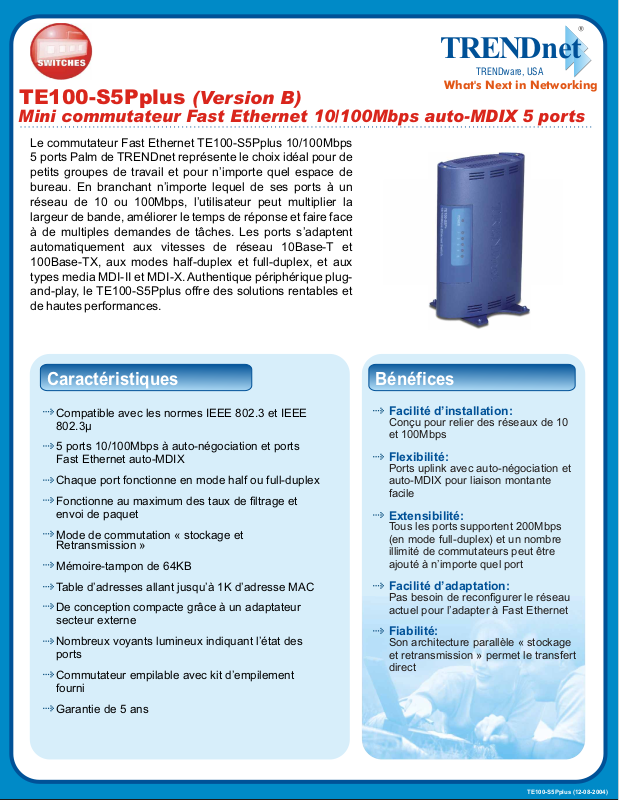

TE100-S5Pplus (Version B)

Mini commutateur Fast Ethernet 10/100Mbps auto-MDIX 5 ports

Le commutateur Fast Ethernet TE100-S5Pplus 10/100Mbps 5 ports Palm de TRENDnet représente le choix idéal pour de petits groupes de travail et pour n’importe quel espace de bureau. En branchant n’importe lequel de ses ports à un réseau de 10 ou 100Mbps, l’utilisateur peut multiplier la largeur de bande, améliorer le temps de réponse et faire face à de multiples demandes de tâches. Les ports s’adaptent automatiquement aux vitesses de réseau 10Base-T et 100Base-TX, aux modes half-duplex et full-duplex, et aux types media MDI-II et MDI-X. Authentique périphérique plugand-play, le TE100-S5Pplus offre des solutions rentables et de hautes performances.

Compatible avec les normes IEEE 802.3 et IEEE

802.3µ

5 ports 10/100Mbps à auto-négociation et ports Fast Ethernet auto-MDIX

Chaque port fonctionne en mode half ou full-duplex

Fonctionne au maximum des taux de filtrage et envoi de paquet

Mode de commutation « stockage et Retransmission »

Mémoire-tampon de 64KB

Table d’adresses allant jusqu’à 1K d’adresse MAC

De conception compacte grâce à un adaptateur secteur externe

Nombreux voyants lumineux indiquant l’état des ports

Commutateur empilable avec kit d’empilement fourni

BénéficesCaractéristiques

Facilité d’installation:

Conçu pour relier des réseaux de 10 et 100Mbps

Flexibilité:

Ports uplink avec auto-négociation et auto-MDIX pour liaison montante facile

Extensibilité:

Tous les ports supportent 200Mbps (en mode full-duplex) et un nombre illimité de commutateurs peut être ajouté à n’importe quel port

Facilité d’adaptation:

Pas besoin de reconfigurer le réseau actuel pour l’adapter à Fast Ethernet

Fiabilité:

Son architecture parallèle « stockage et retransmission » permet le transfert direct

Garantie de 5 ans

TE100-S5Pplus (12-08-2004)

TE100-S5Pplus

5-Port 10/100Mbps Auto-MDIX Fast Ethernet Mini Switch

Spécifications

Normes:

• IEEE 802.3 10BASE-T Ethernet

• IEEE 802.3µ pour BASE-TX Fast Ethernet

• Auto négociation ANSI/IEEE 802.3

Taux de transfert des données:

• 10/100Mbps et (20/200Mbps en mode full-duplex)

Protocole:

• CSMA/CD Connecteurs: 8 UTP/STP RJ-45 Auto-MDIX

Câbles réseau:

• Câble UTNP EIA/TIA-568 de cat 3, 4, 5 (max. 100m) pour 10Base-T

• Câble UTNP EIA/TIA-568 de cat 5 (max. 100m) pour 100Base-TX

Taux de filtrage/ envoi de paquet:

• 10BASE-T : 14 880pps par port (half-duplex)

• 100BASE-TX : 148 880pps par port (half-duplex)

Topologie:

• Etoile

Voyant lumineux de diagnostic:

• Alimentation, Link/Activité, 100Mbps

Alimentation:

• Source d’alimentation externe de 7,5V, 1A

• Consommation : 2 watts (max)

Dimensions:

• 165 x 114 x 44 mm ( 6,5 x 4,5 x 1,73 pouces)

Poids:

• Environ 236g

Température:

• Fonctionnement: 0° ~ 40° C (32° ~ 104° F)

• Entreposage: -10° ~ 70° C (14° ~ 158° F)

Humidité:

• Fonctionnement: 10 % to 90 % RH

• Entreposage: 5 % to 90 % RH

Certifications:

• FCC, CE

Solution de Réseaux

5-Port 10/100Mbps

Fast Ethernet Switch

(TE100-S5Pplus)

Workstation with

Network Adapter

(TE100-PCIWN)

Printer with

Print Server

(TE100-P1P)

Workstation with

Fast Ethernet Card

(TE100-PCIWN)

Server with

Network Adapter

(TE100-PCIWA)

100Mbps

Pour commander, merci d'appeler au:

1-888-326-6061

Information du Produit

TE100-S5Pplus:

Mini commutateur Fast Ethernet 10/100Mbps auto-MDIX

5 ports

TE100-S8P:

Mini commutateur Fast Ethernet 10/100Mbps auto-MDIX 8 ports

Information pour commander

TRENDware International, Inc.

3135 Kashiwa Street Torrance, CA. 90505. USA Tel: 310-891-1100 Fax: 310-891-1111

www.TRENDNET.com

Web: Email: sales@trendware.com
