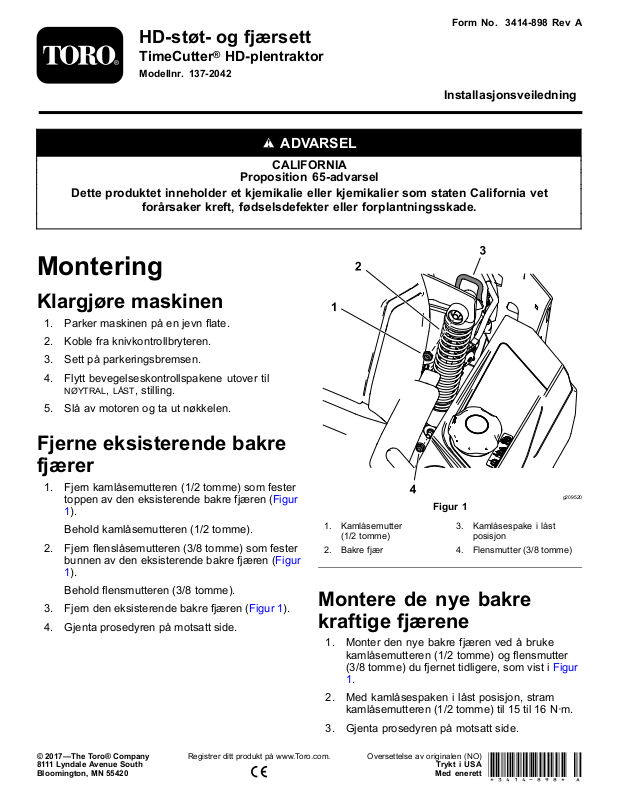

Toro 137-2042 Installation Instructions [no]

FormNo.3414-898RevA

HD-støt-ogfjærsett

TimeCutter

Modellnr.137-2042

DetteproduktetinneholderetkjemikalieellerkjemikaliersomstatenCaliforniavet

forårsakerkreft,fødselsdefekterellerforplantningsskade.

®

HD-plentraktor

Installasjonsveiledning

ADVARSEL

CALIFORNIA

Proposition65-advarsel

Montering

Klargjøremaskinen

1.Parkermaskinenpåenjevnate.

2.Koblefraknivkontrollbryteren.

3.Settpåparkeringsbremsen.

4.Flyttbevegelseskontrollspakeneutovertil

NØYTRAL,LÅST,stilling.

5.Slåavmotorenogtautnøkkelen.

Fjerneeksisterendebakre
fjærer

1.Fjernkamlåsemutteren(1/2tomme)somfester
toppenavdeneksisterendebakrefjæren(Figur

1).

Beholdkamlåsemutteren(1/2tomme).

2.Fjernenslåsemutteren(3/8tomme)somfester
bunnenavdeneksisterendebakrefjæren(Figur

1).

Beholdensmutteren(3/8tomme).

3.Fjerndeneksisterendebakrefjæren(Figur1).

4.Gjentaprosedyrenpåmotsattside.

Figur1

1.Kamlåsemutter
(1/2tomme)

2.Bakrefjær4.Flensmutter(3/8tomme)

3.Kamlåsespakeilåst
posisjon

Monteredenyebakre
kraftigefjærene

1.Monterdennyebakrefjærenvedåbruke
kamlåsemutteren(1/2tomme)ogensmutter
(3/8tomme)dufjernettidligere,somvistiFigur

1.

g209520

©2017—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registrerdittproduktpåwww.T oro.com.

2.Medkamlåsespakenilåstposisjon,stram
kamlåsemutteren(1/2tomme)til15til16N·m.

3.Gjentaprosedyrenpåmotsattside.

Oversettelseavoriginalen(NO)

TryktiUSA

Medenerett

*3414-898*A

Fjernedeneksisterende
fremrefjæren

1.Fjerndetohjulbolteneogtoensmutterne
(3/8tomme)somfesterdeneksisterendefremre
fjæren(Figur2).

Tavarepådetohjulbolteneogtoensmutterne
(3/8tomme).

2.Fjerndeneksisterendefremrefjæren(Figur2).

Figur2

Toppenavdenfremrefjærenvist

g209519

1.Fremrefjær

2.Flensmutter(3/8tomme)

3.Hjulbolt

Monteredennyekraftige
fremrefjæren

Monterdennyefremrefjærenvedåbrukedeto
hjulbolteneogtoensmutterne(3/8tomme)dufjernet
tidligere,somvistiFigur2.

2
