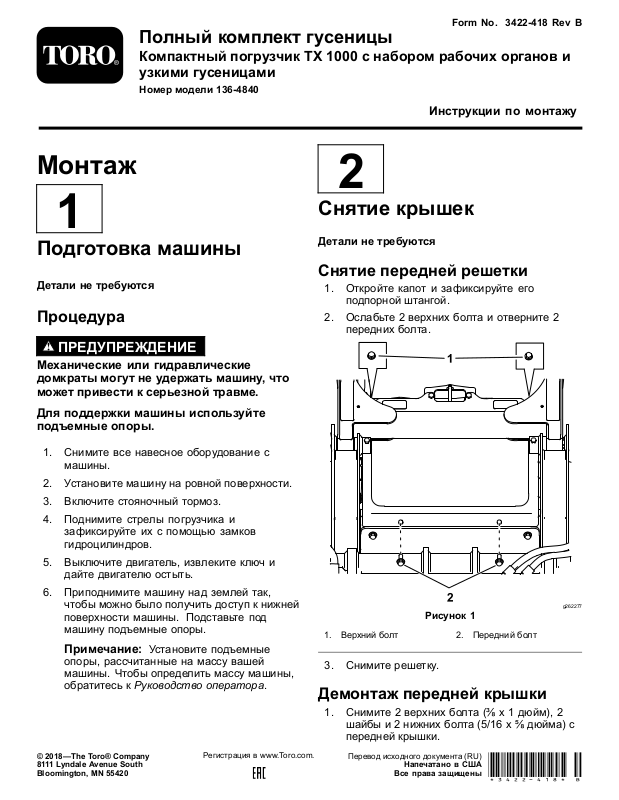

FormNo.3422-418RevB
Полныйкомплектгусеницы
КомпактныйпогрузчикTX1000снаборомрабочихорганови
узкимигусеницами
Номермодели136-4840
Инструкциипомонтажу
Монтаж
2
Снятиекрышек
1
Подготовкамашины
Деталинетребуются
Процедура
ПРЕДУПРЕЖДЕНИЕ
Механическиеилигидравлические
домкратымогутнеудержатьмашину,что
можетпривестиксерьезнойтравме.
Дляподдержкимашиныиспользуйте
подъемныеопоры.
1.Снимитевсенавесноеоборудованиес
машины.
2.Установитемашинунаровнойповерхности.
3.Включитестояночныйтормоз.
4.Поднимитестрелыпогрузчикаи
зафиксируйтеихспомощьюзамков
гидроцилиндров.
Деталинетребуются
Снятиепереднейрешетки
1.Откройтекапотизафиксируйтеего
подпорнойштангой.
2.Ослабьте2верхнихболтаиотверните2
переднихболта.
5.Выключитедвигатель,извлекитеключи
дайтедвигателюостыть.
6.Приподнимитемашинунадземлейтак,
чтобыможнобылополучитьдоступкнижней
поверхностимашины.Подставьтепод
машинуподъемныеопоры.
Примечание:Установитеподъемные
опоры,рассчитанныенамассувашей
машины.Чтобыопределитьмассумашины,
обратитеськРуководствооператора.
©2018—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Регистрациявwww.Toro.com.
Рисунок1
1.Верхнийболт2.Переднийболт
3.Снимитерешетку .
Демонтажпереднейкрышки
1.Снимите2верхнихболта(⅜x1дюйм),2
шайбыи2нижнихболта(5/16x⅝дюйма)с
переднейкрышки.
Переводисходногодокумента(RU)
НапечатановСША
Всеправазащищены
*3422-418*B
g262277
Page 2
2.Снимитепереднююкрышку(Рисунок2).
Рисунок2
1.Верхнийболт–⅜x1
дюйм(2шт .)
2.Передняякрышка
3.Шайба(2)
4.Нижнийболт–5/16x⅝
дюйма(2шт .)
2.Снимитенижнююплоскуюкрышкусмашины
(Рисунок3).
3
Снятиеузловгусениц
Деталинетребуются
Процедура
1.Поместитеветошьиликонтейнерпод
гидравлическиеотверстиягидромоторов
гусеницдлясборажидкости,котораяможет
вытечьпривыполненииданнойпроцедуры
g256988
(Рисунок4).
2.Отметьтешланги,подсоединенныек
гидромоторам,обозначивихвсоответствии
срасположениемотверстий(т.е.левый
передний,левыйзадний,правыйпередний,
правыйзадний).
Снятиенижнейплоскойкрышки
1.Отвернитедваболта(⅜x1дюйм),которые
крепятнижнююплоскуюкрышкукпластине
рамы(Рисунок3)
g257080
Рисунок4
1.Шланг(4шт .)3.Отверстие(4шт.)
2.Гидромотор(2шт .)
3.Снимитешлангсодногогидромотора
гусеницыиустановитезащитныекрышкина
отверстияшлангов.
4.Снимитегидравлическиештуцерыс
гидромотора.
1.Болты(⅜x1дюйм)
g247034
Рисунок3
2.Нижняякрышка
2
Page 3
5.Отвернитегайкуспереднегопальца
гусеницы,какпоказанонаРисунок5.
Примечание:Неснимайтепалецнаэтом
этапе.
g257082
Рисунок7
1.Гусеницавсборе
Рисунок5
1.Палецгусеницы2.Гайка
6.Ослабьтезаднийболткреплениязадней
рамыгусеницыкмашине(Рисунок6).
Рисунок6
1.Заднийболт
7.Спомощьюподъемногоустройстваили
вилочногопогрузчикагрузоподъемностью
181кгсдвинь тегусеницувсбореотрамы
приблизительнона15см,какпоказанона
Рисунок7.
Внимание:Убедитесь,чтогидравли-
ческиелиниинемешаютвыполнению
даннойпроцедуры.
g257083
8.Снимитеузелкреплениятормозас
гидромотораследующимобразом:
A.Отвернитеисохраните2болта,с
помощьюкоторыхкреплениетормоза
присоединеноклитомукомпоненту
гидромотораприводагусеницы(Рисунок
8).
g257081
g259801
Рисунок8
1.Литойкомпонент
гидромоторапривода
гусеницы
2.Штифтвалатормоза
3.Пружинасжатия6.Тростормоза
4.Креплениетормоза
5.Болт–⅜x1¼дюйма
(2шт .)
B.Ослабьтегайки,спомощьюкоторых
тростормозаприсоединенккреплению
тормоза(Рисунок8).Снимитетросы
тормозов.
C.Снимитеисохранитепружинусжатия
(Рисунок8).
9.Полностьюснимитеузелгусеницысмашины.
10.Повторитеэтупроцедурудлядругой
гусеницы.
3
Page 4
4
Установкановыхузлов гусениц
Детали,требуемыедляэтойпроцедуры:
2
Узелгусеницы(продаетсяотдельно)
2Креплениетормоза
2Штифтвалатормоза
1
Комплекттормоза(продаетсяотдельно)
Процедура
1.Спомощьюподъемногоустройстваили
вилочногопогрузчикагрузоподъемностью
181кгподнимитеузелгусеницытак,чтобы
онанаходиласьнарасстоянииоколо15см
отмашины.
2.Есливыустанавливаетеотдельныйкомплект
тормоза,смИнструкциипоустановкедля
этогокомплекта(см.Сервисныйбюллетень
110),изатемперейдитекпункту3.
Внимание:Используйтекрепления
тормозаиштифты,имеющиесявданном
комплектегусеницы.Неиспользуйте
креплениятормозаиштифты,имеющиеся
вкомплектетормоза.
Есливынеустанавливаетеотдельный
комплекттормозов,выполнитедействияв
следующемпорядке.
g261347
Рисунок9
1.Штифтвалатормоза4.Тростормоза
2.Пружинасжатия5.Гайка
3.Креплениетормоза6.Цилиндрическийфитинг
B.Вставьтештифтвалатормозавпружину
изатемвкреплениетормоза(Рисунок
9).Нажмитенаштифтпонаправлению
внутрь,чтобысжатьпружину ,вставьте
цилиндрическийфитингтросатормоза
впазштифта,проденьтетросввыемку
креплениятормозатак,чтобывыемка
быламежду2гайкамитроса,имедленно
отпуститештифтипружину.
C.Отрегулируйтезатяжкугаекнатросике
тормозатак,чтобынасторонетросика
тормозабыловиднотолько2витка
резьбы(Рисунок9).
D.Затянитегайки.
E.Присоединитекреплениетормозак
опорегидромоторатак,чтобыоткрытая
сторонабыланаправленавсторону
гидромоторагусеницы,используя2
болта,снятыеранее(Рисунок10).
A.Пропуститетросикчерезкрепление
тормозаипружину,затемвставьте
цилиндрическийфитингвпазштифта
валатормоза(Рисунок9).
Рисунок10
1.Креплениетормоза
3.Установитегусеницувсбореиприкрепитеее
косновнойрамеспомощьюболта,шайбы,
пальцаигайки,снятыхсгусеницвсборе
(Рисунок1 1).
4
2.Болт–⅜x1¼дюйма
(2шт .)
g259847
Page 5
Рисунок11
10.Повторитеэтупроцедурудлядругой
гусеницы.
11.Впереднейчастимашиныотсоедините2
шлангаотспаренногонасосаиподсоедините
ихкпротивоположнымотверстиям(Рисунок
13).Затянитеэтиштуцерысмоментомот24
до30Н∙м.
g257331
1.Гайка
2.Палец
3.Болт
4.Шайба
5.Гусеницавсборе
4.Затянитепереднююгайкусмоментомот
244до298Н∙мизатянитезаднийболтс
моментомот305до373Н∙м.
5.Поместитеветошьиликонтейнерпод
гидравлическиеотверстиягидромотора
гусеницыдлясборажидкости,котораяможет
вытечьпривыполненииэтихдействий.
Снимитезаглушкисгидромоторагусеницы.
6.Осмотритеизаменителюбыеповрежденные
уплотнительныекольцанагидравлических
штуцерах.
7.Установитегидравлическиештуцерына
новыегидромоторыгусениц(Рисунок12).
Затянитеихсмоментомот136до163Н∙м.
g260318
Рисунок13
1.Шланги
Рисунок12
1.Шланг(4шт .)3.Гидромотор(2шт .)
2.Штуцер,установленный
вотверстие(4шт .).
8.Подсоединитешлангикотверстиямв
соответствиисосделаннымивамиотметками
(Рисунок12).
9.Затянитешлангисмоментомот50до64Н∙м.
g257334
5
Page 6
5
Заменапредохранительныхклапанов
Детали,требуемыедляэтойпроцедуры:
4Предохранительныйклапан
3.Установите2новыхпредохранительных
клапананаихштатныеместаизатянитес
моментомот34до39Н∙м.
g257483
Рисунок15
Процедура
1.Спомощьюсжатоговоздухаочистите
полостикаждогопредохранительного
клапана,преждечемихдемонтировать.
2.Используйтеголовкуна15ммдляснятия
имеющихсяверхнихпредохранительных
клапановсоспаренногонасоса(Рисунок14).
4.Поместитеветошьилиполотенцапод
спаренныйнасосдлясборажидкости,
котораяможетвытечьизшлангови
штуцеров.
5.Ослабьте2шланговыххомутаиотсоедините
шлангиотштуцеров(Рисунок16).
g257482
Рисунок16
1.Спаренныйнасос
Рисунок14
2.Верхний
предохранительный
клапан(2шт .)
1.Гайка
2.Шланговыйхомут(2шт .)
6.Очиститеповерхностьвокругштуцера.
7.Используйтеворотковыйключна1¼дюйма
илиключсоткрытымзевом,чтобыослабить
гайкунаштуцере,показаннуюнаРисунок16.
g257481
6
3.Шланг(2шт .)
Page 7
8.Повернитештуцерпротивчасовой
стрелкитак,чтобыегоплоскаясторона
былаобращенавсторонуотверстия
предохранительногоклапана(Рисунок17).
Рисунок17
6
Установкакрышек
Деталинетребуются
Установканижнейплоской
крышки
1.Совместитевыступнижнейплоскойкрышки
спластинойрамымашины(Рисунок18).
g258053
1.Штуцер2.Нижнийпредохранительныйклапан(2шт.)
9.Снимите2нижнихпредохранительных
клапана(Рисунок17).
10.Установите2новыхпредохранительных
клапананаихштатныеместаизатянитес
моментомот34до39Н∙м.
11.Повернитештуцервисходноеположение
(Рисунок16).Затянитегайкусмоментомот
182до222Н∙м.
12.Подсоединитешлангииустановите
шланговыехомуты(Рисунок16).
Рисунок18
1.Нижняяплоскаякрышка
2.Совместитеотверстиявнижнейплоской
крышкеспластинойрамы(Рисунок18).
2.Колпачковыйвинт(⅜x1
дюйм)
g247051
3.Закрепитенижнююплоскуюкрышкуна
пластинерамы(Рисунок18)спомощью
снятыхранее2колпачковыхвинтов(⅜x1
дюйм).
7
Page 8
Установкапереднейкрышки
Установкапереднейрешетки
Закрепитепереднююкрышкуспомощьюснятых
ранее2болтов(⅜x1дюйм),2шайби2болтов
(5/16x⅝дюйма)(Рисунок19).
Рисунок19
1.Верхнийболт–⅜x1
дюйм(2шт .)
2.Передняякрышка
3.Шайба(2)
4.Нижнийболт–5/16x⅝
дюйма(2шт .)
1.Закрепитепереднююрешеткуспомощью
снятыхранее4болтов(⅜x1дюйм)(Рисунок
20).
g256988
Рисунок20
1.Болт–⅜x1дюйм(2шт.)
g247902
2.Опуститемашинуназемлю.
8
Page 9
7
Монтажрукоятки
Детали,требуемыедляэтойпроцедуры:
1Рукоятка
2Болт
2Гайка
Процедура
4.Закрепитеновуюрукояткуспомощью2
болтови2гаек(Рисунок23).
1.Откройтезаднююкрышкудоступа.
2.Отвернитеисохраните4болтасгайками,
которыекрепяткрышкупанелиуправленияк
машине(Рисунок21).
Рисунок21
1.Болтигайка(4шт .).
3.Поднимитекрышкупанелиуправленияи
снимитепереднююрукоятку(Рисунок22).
g257389
Рисунок23
1.Болт(2шт.)3.Гайка(2шт.)
2.Рукоятка
5.Закрепитекрышкупанелиуправленияс
помощьюснятыхранее4болтови4гаек.
6.Закройтезаднююкрышкудоступа.
g257391
Рисунок22
1.Рукоятка2.Болт
g257390
9
Page 10
Техническое
обслуживание
Регулированиенатяжения гусеницы
Приподнимитеиустановитенаопоруодну
сторонумашиныи,используямассугусеницы,
проверьте,чтобызазормеждунижнейчастью
кромкиопорногокаткаигусеницейбылравен
13мм,какпоказанонаРисунок24.Еслиэтоне
так,отрегулируйтенатяжениегусеницы,используя
следующуюпроцедуру.
Рисунок25
1.Зажимнойболт
2.Натяжнойвинт4.Гайка
5.Используяключсхраповыммеханизмом
на½дюйма,повернитенатяжнойвинттак,
чтобызазоргусеницысоставил13мм,как
показанонаРисунок24.
3.Проставка
Примечание:Приповоротевинтапротив
часовойстрелкинатяжениегусеницы
увеличивается;приповоротевинтапо
часовойстрелкенатяжениегусеницы
уменьшается.
g257903
Рисунок24
1.Опорныйкаток
1.Установитемашинунаровнойповерхности,
включитестояночныйтормозиопустите
стрелыпогрузчика.
2.Выключитедвигательиизвлекитеключиз
замказажигания.
3.Приподнимитемашинустойстороны,где
будетпроизводитьсярегулировка,так,чтобы
гусеницаоказаласьподнятойнадземлей.
4.Удалитезажимнойболт,проставкуигайку
(Рисунок25).
6.Совместитеближайшуювыемкувнатяжном
g257979
винтесотверстиемвзажимномболтеи
закрепитевинтприпомощизажимногоболта
игайки(Рисунок25).
7.Повторитеэтупроцедурудлядругой
гусеницы.
8.Проедьтенамашине,затемприпаркуйте
машинунаровнойповерхности,включите
стояночныйтормоз,выключитедвигательи
извлекитеключ.
9.Проверьте,чтобыпрогибгусеницысоставлял
13мм,какпоказанонаРисунок24.При
необходимостиотрегулируйтетормоза.
Заменагусениц
Заменитегусеницы,еслионисильноизношены.
Снятиегусениц
1.Снимитевсенавесныеорудия.
2.Припаркуйтемашинунаровной
горизонтальнойповерхноститак,чтобы
толькооднаполовинаведущегоколеса
вошлавзацеплениесгусеницей(Рисунок
26).
10
Page 11
1.Половинаведущегоколеса
Рисунок26
g259714
g258146
Рисунок27
3.Включитестояночныйтормоз.
4.Опуститестрелыпогрузчикатак,чтобыони
находилисьприблизительнона20-25см
вышерамы.
5.Выключитедвигательиизвлекитеключиз
замказажигания.
6.Приподнимитемашинустойстороны,где
будетпроизводитьсязаменагусеницы.
Подставьтеподмашинуподъемныеопоры.
Примечание:У становитеподъемные
опоры,рассчитанныенамассувашей
машины.
ПРЕДУПРЕЖДЕНИЕ
Механическиеилигидравлические
домкратымогутнеудержатьмашину ,
чтоможетпривестиксерьезной
травме.
Дляподдержкимашиныиспользуйте
подъемныеопоры.
7.Удалитезажимнойболт,проставкуигайку
(Рисунок25).
1.Ведущееколесо4.Ключсхраповым
2.Гусеница
3.Переднееколесо
механизмом(½дюйма)
5.Опорныйкаток(5шт .)
9.Отверните3зажимныхболтанатой
половиневедущегоколеса,котораяневошла
взацеплениесгусеницей(Рисунок28).
Рисунок28
1.Болт(3шт.)
2.Половинаведущего
колеса
g257925
8.Используяключсхраповыммеханизмом
на½дюйма,ослабьтенатяжениепривода,
вращаянатяжнойвинтпочасовойстрелке
(Рисунок25иРисунок27).
10.Запуститемашинуивыключитестояночный
тормоз.
11.Перемещайтерычагуправлениятягой
впереддотехпор,покадругаяполовина
ведущегоколесаневыйдетиззацепленияс
гусеницей(Рисунок29).
11
Page 12
Рисунок29
12.Включитестояночныйтормоз,выключите
двигательиизвлекитеключ.
13.Снимитегусеницусрамыгусеницы,ведущей
ступицыизатемспереднегокатка.
установитеполовинуведущегоколеса
(Рисунок28).Затянитеболтысмоментомот
95до1 15Н∙м.
7.Используяключсхраповыммеханизмомна
½дюйма,повернитенатяжнойвинтпротив
часовойстрелкитак,чтобыпрогибгусеницы
составил13мм,какпоказанонаРисунок24.
8.Совместитеближайшуювыемкувнатяжном
винтесотверстиемвзажимномболтеи
закрепитевинтприпомощизажимногоболта,
g259736
проставкиигайки.
9.Опуститемашинуназемлю.
10.Повторитеэтидействиядлязаменывторой
гусеницы.
11.Проедьтенамашине,затемприпаркуйте
машинунаровнойповерхности,включите
стояночныйтормоз,выключитедвигательи
извлекитеключ.
Установкагусениц
1.Проложитеновуюгусеницувокругпереднего
катка,затемвокругведущейступицына
стороне,гдеснятоведущееколесо(Рисунок
27).
2.Протолкнитегусеницуподопорныекаткии
одновременномеждунимиипроложитеее
вокругнижнейрамы(Рисунок27).
Примечание:Убедитесьвтом,чтоопорные
каткирасположеныпоцентрунагусенице.
3.Запуститедвигательивыключитестояночный
тормоз.
4.Переведитерычагуправлениятягойвперед
дотехпор,покаполовинаведущегоколеса
невойдетвзацеплениесгусеницей(Рисунок
30).
12.Проверьте,чтобыпрогибгусеницысоставлял
13мм,какпоказанонаРисунок24.
Рисунок30
5.Включитестояночныйтормоз,выключите
двигательиизвлекитеключ.
6.Нанеситерезьбовойгерметикнаболты
снятойполовиныведущегоколесаи
g259737
12
Loading...
