Topcom WBR 611 User Manual

WBR611.book Page 1 Wednesday, April 14, 2004 3:54 PM

WBR 611

QUICK INSTALLATION GUIDE

INSTALLATIE GIDS

GUIDE D’INSTALLATION RAPIDE

SCHNELLE INSTALLATIONSANLEITUNG

SNABBINSTALLATIONSGUIDE

HURTIG INSTALLATIONSGUIDE

HURTIGINSTALLASJON
PIKA-ASENNUSOHJEET

MANUAL DE USUARIO

MANUAL DO UTILIZADOR

V1.0

GB

NL

F

D

S

DK

N

SF

ES

P

WBR611.book Page 2 Wednesday, April 14, 2004 3:54 PM

The features described in this manual are published with reservation to modifications.
De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder voorbehoud

van wijzigingen.
Les possibilités décrites dans ce manuel sont publiées sous réserve de modifications.
Die in dieser Bedienungsanleitung umschriebenen Möglichkeiten, werden vorbehaltlich

Änderungen publiziert.
Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.
Vi forbeholder os retten til ændringer af de specifikationer, der er beskrevet

i denne brugsanvisning.
Funksjoner beskrevet i denne manualen kan endres uten nærmere informasjon.
Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.
Las características descritas en este manual pueden ser objeto de futuras modificaciones.

As características descritas neste manual são publicadas sob reserva de poderem ser modificadas.

This product is made by Topcom Belgium

WBR611.book Page 3 Wednesday, April 14, 2004 3:54 PM

FOR USE IN: BELGIUM, HOLLAND,

GERMANY, SWEDEN, DENMARK, NORWAY,

FINLAND, SPAIN, ITALY, PORTUGAL, GREECE,

TURKEY

0560

This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 1999/5/EC.

http://www.topcom.net/support/declarations/

The Declaration of conformity can be found on :

WBR611.book Page 4 Wednesday, April 14, 2004 3:54 PM

1. THE CONNECTION PANEL 5

2. CONFIGURING THE PC TO CONNECT TO THE CABLE/DSL
ROUTER 5

3. VERIFY YOUR PC’S IP CONFIGURATION 6

4. SETUP THE BROADBAND ROUTER 7

5. CONNECTION STATUS 11

6. ROUTER ADVANCED SETTINGS 12

7. FIRMWARE UPDATE 12

8. TOPCOM WARRANTY 13

4 Topcom Wireless Broadband Router WBR 611

•

WBR611.book Page 5 Wednesday, April 14, 2004 3:54 PM

1. THE CONNECTION PANEL

POWER : The power port is to connect the 5V DC power adapter.

- The power LED on the front panel will go ON when the power adapter is connected.

• WAN : The WAN Ethernet port is to connect your ASDL/Cable modem.

- The WAN LED will go ON if the network Ethernet cable is properly connected.

• Ports 1- 4 : This is to connect networked devices, such as PCs, ftp servers or anything else you want to put on
your network.

- The LAN LED’s will indicate the connection status.

• Reset Button : If you would like to load default settings, press the reset button and hold it for 5 ~ 6 seconds. It will
load the factory default settings for the device. Do not press the reset button unless you want to clear the current
data.

ENGLISH

2. CONFIGURING THE PC TO CONNECT TO THE CABLE/DSL
ROUTER

Remark

- The routers default IP address is: 192.168.1.1

- DHCP server is ON

If you do not wish to set a static IP address on your PC, you will need to configure your PC to accept the IP address
that the router will provide.

1. Click Start button, select Settings , then Control Panel

2. Double-click the Network Icon

3. In the configuration windows, select the TCP/IP protocol line that has been associated with your network card/
adapter.

Topcom Wireless Broadband Router WBR 611 5

WBR611.book Page 6 Wednesday, April 14, 2004 3:54 PM

4. Click the Properties button, then choose the IP ADDRESS tab. Select Obtain an IP address automatically .

5. Then select DNS configuration tab to add DNS IP address . Select Disable DNS function . Press OK . You have
completed the client settings.

6. After clicking OK , windows will ask you to restart the PC. Click Yes .

3. VERIFY YOUR PC’S IP CONFIGURATION

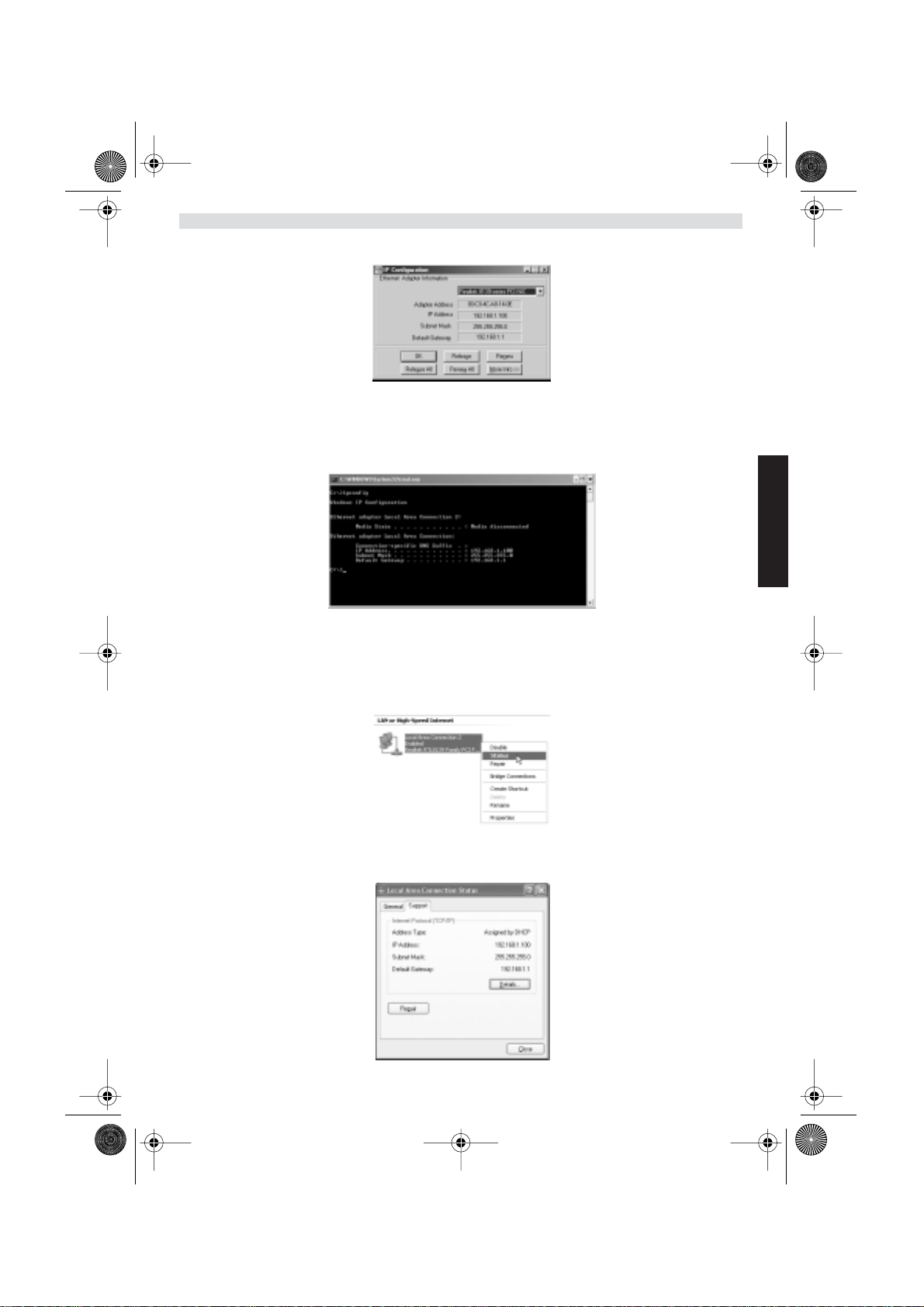

There are some tools which are great for finding out a computer’s IP configuration: MAC address and default gateway.

• WINIPCFG (for windows 95/98)

Inside the windows 95/98/ME Start button, select Run and type winipcfg . In the example below this computer has a IP
address of 192.168.1.100 and the default gateway is 192.168.1.1. The default gateway should be the broadband router
IP address. The MAC address in windows 95/98 is called the Adapter Address.

NOTE: You can also type winipcfg in the DOS command.

6 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 7 Wednesday, April 14, 2004 3:54 PM

• IPCONFIG (for windows 2000/NT)

In the DOS command type IPCONFIG and press Enter . Your PC IP information will be displayed as shown below.

- IPCONFIG / RENEW will renew the IP address, gateway and DNS.

•Windows XP

Click the right mouse key on your network adapter and select Status

ENGLISH

The support screen will display the IP information.

4. SETUP THE BROADBAND ROUTER

When your PC has a valid IP address, you should be able to go to the router setup web page.
Open Internet Explorer or Netscape Navigater and goto address: 192.168.1.1

Now the login screen will appear.

Topcom Wireless Broadband Router WBR 611 7

WBR611.book Page 8 Wednesday, April 14, 2004 3:54 PM

• Enter the username and password.

- By default the username is admin and the password is admin .

Now you enter the web management of your Broadband Router.

• The setup wizard will automatically appear:

- Click Next to proceed

•In next screen you can change the login password (admin) to your own password.

- Click Next to proceed

•In next screen you can select your Time Zone

- Click Next to proceed

8 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 9 Wednesday, April 14, 2004 3:54 PM

• Now you can change the LAN settings:

ENGLISH

- The LAN IP address and Subnet mask can be changed.

- The router DHCP server can be Disabled / Enabled

- The DHCP range can be set.

- Click Next to proceed

• Now the WBR611 will try to detect your broadband connection type

• Depending on your connection type next screen will appear: (for PPPoE, this screen will not appear if the auto
detection has been successful )

- Select your Connection Type

- Click Next to proceed

- Obtain IP automatilally (DHCP client) : this connection is mostly used for connecting the WBR611 to a cable
modem.

- Fixed IP address : for connections with fixed WAN IP address.

- enter the WAN IP , Subnet Mask , Gateway and DNS addresses.

- Click Next to proceed.

Topcom Wireless Broadband Router WBR 611 9

-

WBR611.book Page 10 Wednesday, April 14, 2004 3:54 PM

PPPoE to obtain IP automatically : mostly used for connecting the WBR611 to an ADSL-Ethernet Bridge with

PPPoE dial up.

- enter username and password (twice)

- Click Next to proceed.

- PPPoE with a fixed IP address : PPPoE connection with fixed WAN IP address.

- enter username, password (twice) and WAN IP address

- Click Next to proceed.

- PPTP : for setting up a VPN connection: in this case the WBR611 WAN port is connected at the LAN site of another
existing network !

- enter the VPN IP address, Subnet Mask and Gateway.

- enter the VPN Server IP address, PPTP Account and Password (twice).

- Click Next to proceed.

• Now you can setup the basic settings for the Wireless part.

- Select Enable to enable the Wireless LAN

- Choose an SSID and a Channel for your wireless network. Please make sure that the wireless
clients will operate on the same SSID and the same channel to make wireless data
communication possible.

- Click Next to proceed.

10 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 11 Wednesday, April 14, 2004 3:54 PM

• Now the setup is complete

- Click Restart to save and restart the router.

•When all settings are saved a new screen will pop up:

- Click Close

• The Setup Wizard is completed !

Remark:

• Next time you go to the router Web page the Setup Wizard will appear again. This can be disabled:

ENGLISH

- select No and click update

- now the wizard will not appear again when you access the router Web page.

5. CONNECTION STATUS

The WAN connection can be checked in the Status screen on the router Web page.
For PPPoE connection:

- The connection can be disconnected by clicking Disconnect . You can connect by clicking the Connect key

Topcom Wireless Broadband Router WBR 611 11

WBR611.book Page 12 Wednesday, April 14, 2004 3:54 PM

For DHCP client:

- The WAN IP address can be released by clicking the DHCP Release key. DHCP Renew will renew the
IP address.

Remark:

•After each action, the router will jump to following screen:

- The action will be shown.

- please click Back to return to menu.

6. ROUTER ADVANCED SETTINGS

You can enter the menu for advanced settings. Please refer to the full user guide on the provided CD for more details.

7. FIRMWARE UPDATE

When a new firmware is released, it will be published on the Topcom website ( www.topcom.net) in the support –>
downloads section. Please download the image and go to Tools in the router menu. Now select the Firmware page

12 Topcom Wireless Broadband Router WBR 611

- click Browse to select the downloaded firmware image and click the Upgrade key.

WBR611.book Page 13 Wednesday, April 14, 2004 3:54 PM

8. T OPCOM WARRANTY

1. WARRANTY PERIOD

The Topcom units have a 24-month warranty period. The warranty period starts on the day the new unit is purchased.
The warranty on batteries is limited to 6 months after purchase. Consumables or defects causing a negligible effect on
operation or value of the equipment are not covered.
The warranty has to be proven by presentation of the original purchase receipt, on which the date of purchase and the
unit-model are indicated.

2. WARRANTY HANDLING

A faulty unit needs to be returned to a Topcom service centre including a valid purchase note.
If the unit develops a fault during the warranty period, Topcom or its officially appointed service centre will repair any
defects caused by material or manufacturing faults free of charge.
Topcom will at its discretion fulfil its warranty obligations by either repairing or exchanging the faulty units or parts of
the faulty units. In case of replacement, colour and model can be different from the original purchased unit.
The initial purchase date shall determine the start of the warranty period. The warranty period is not extended if the unit
is exchanged or repaired by Topcom or its appointed service centres.

3. WARRANTY EXCLUSIONS

Damage or defects caused by incorrect treatment or operation and damage resulting from use of non-original parts or
accessories not recommended by Topcom are not covered by the warranty.
Topcom cordless phones are designed to work with rechargeable batteries only. The damage caused by the use of
non-rechargeable batteries is not covered under warranty.
The warranty does not cover damage caused by outside factors, such as lightning, water and fire, nor any damage
caused during transportation.
No warranty can be claimed if the serial number on the units has been changed, removed or rendered illegible.
Any warranty claims will be invalid if the unit has been repaired, altered or modified by the buyer or by unqualified, non­officially appointed Topcom service centres.

ENGLISH

The CE symbol indicates that the unit complies with the essential
requirements of the R&TTE directive.

Topcom Wireless Broadband Router WBR 611 13

WBR611.book Page 14 Wednesday, April 14, 2004 3:54 PM

1. HET VERBINDINGSPANEEL 15

2. DE PC CONFIGUREREN OM DE KABEL/DSL-ROUTER AAN TE SLUITEN 15

3. CONTROLEER DE IP-CONFIGURATIE VAN UW PC 16

4. SETUP VAN DE BROADBAND ROUTER 18

5. VERBINDINGSSTATUS 21

6. GEAVANCEERDE ROUTERINSTELLINGEN 23

7. FIRMWARE UPDATE 23

8. TOPCOM GARANTIE 23

14 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 15 Wednesday, April 14, 2004 3:54 PM

1. HET VERBINDINGSPANEEL

•

POWER : De power port dient om de 5V DC stroomadapter aan te sluiten.

- De power LED op het frontpaneel licht op wanneer de stroomadapter aangesloten is.

• WAN : De WAN Ethernet port dient om uw ASDL/Kabel modem aan te sluiten.

- De WAN LED licht op wanneer de netwerk Ethernet kabel correct aangesloten wordt.

• Ports 1- 4 : Die dienen om netwerkapparaten als PC’s, ftp servers of andere netwerkapparaten aan te sluiten.

- De LAN LED’s geven de status van de aansluiting weer.

• Reset Knop : Als u de standaard instellingen wilt laden, houd de reset knop dan 5 ~ 6 seconden ingedrukt. Op die
manier worden de standaard begininstellingen voor het apparaat geladen. Druk niet op de reset knop tenzij u de
huidige instellingen wilt wissen.

2. DE PC CONFIGUREREN OM DE KABEL/DSL-ROUTER AAN TE SLUITEN

Opmerking

- Het standaard IP-adres van de router is: 192.168.1.1

- De DHCP-server staat AAN

Als u geen statisch IP-adres wilt instellen op uw PC, moet u uw PC zo configureren dat hij het IP-adres aanneemt dat
de router geeft.

1. Klik op Start , selecteer Instellingen , dan Configuratiescherm

2. Dubbelklik op het Netwerk -pictogram

3. In het configuratie venster, selecteert u de regel met het TCP/IP-protocol dat is ingesteld voor uw netwerkkaart/
adapter.

NEDERLANDS

Topcom Wireless Broadband Router WBR 611 15

WBR611.book Page 16 Wednesday, April 14, 2004 3:54 PM

4. Klik op Eigenschappen , kies vervolgens het tabblad IP-ADRES . Selecteer Automatisch een IP-adres

verkrijgen .

5. Selecteer vervolgens het tabblad DNS- configuratie om het DNS IP-adres toe te voegen. Selecteer DNS-functie

uitschakelen . Druk op OK. De client-instellingen zijn voltooid.

6. Nadat u op OK heeft geklikt, zal Windows u vragen om de PC opnieuw te starten. Klik op Ja .

3. CONTROLEER DE IP-CONFIGURATIE VAN UW PC

Er bestaan tools waarmee u de IP-configuratie van een computer makkelijk kunt vinden: MAC-adres en standaard
gateway.

• WINIPCFG (voor Windows 95/98)

Klik in Windows 95/98/ME op de Start -knop, selecteer Uitvoeren en tik winipcfg in. In het onderstaande voorbeeld
heeft de computer als IP-adres 192.168.1.100 en de standaard gateway is 192.168.1.1. De standaard gateway moet
het IP-adres van de breedband router zijn. Het MAC-adres in Windows 95/98 wordt het adapteradres genoemd.

OPMERKING: U kunt ook winipcfg in het DOS-venster invoeren.

16 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 17 Wednesday, April 14, 2004 3:54 PM

• IPCONFIG (voor Windows 2000/NT)

In het DOS-venster tikt u IPCONFIG in en drukt u op Enter . De IP-informatie van uw PC wordt weergegeven zoals
hieronder geïllustreerd.

NEDERLANDS

Met - IPCONFIG / RENEW worden het IP-adres, de gateway en de DNS

vernieuwd.

• Windows XP

Klik met de rechtermuisknop op uw netwerkadapter en selecteer Status

Op het support-scherm verschijnt de IP-informatie.

Topcom Wireless Broadband Router WBR 611 17

WBR611.book Page 18 Wednesday, April 14, 2004 3:54 PM

4. SETUP VAN DE BROADBAND ROUTER

Wanneer uw PC een geldig IP adres heeft, moet u naar de webpagina kunnen gaan waar u de router kunt instellen.
Open Internet Explorer of Netscape Navigator en ga naar adres: 192.168.1.1

Het login scherm verschijnt nu.

• Voer gebruikersnaam en wachtwoord in.

- Als beginwaarde is de gebruikersnaam ingesteld op admin, het standaardpaswoord is admin.

Nu krijgt u toegang tot het webbeheer van uw Broadband Router.

• De setup wizard zal automatisch verschijnen:

•In het volgende scherm kunt u uw wachtwoord voor de login (admin) veranderen.

18 Topcom Wireless Broadband Router WBR 611

- Klik Next om door te gaan

- Klik Next om door te gaan

WBR611.book Page 19 Wednesday, April 14, 2004 3:54 PM

•In het volgende scherm kunt u uw Tijdzone selecteren

- Klik Next om door te gaan

• Nu kunt u de LAN instellingen wijzigen:

- Het LAN IP adres en Subnet mask kunnen gewijzigd worden.

- De DHCP server van de router kan uitgeschakeld / ingeschakeld worden

- Het DHCP bereik kan ingesteld worden.

- Klik Next om door te gaan

• Nu zal de WBR611 trachten uw broadband verbindingstype te detecteren

•Afhankelijk van uw verbindingstype zal volgend scherm verschijnen: (voor PPPoE zal dit scherm niet verschijnen
als de automatische detectie met succes verlopen is )

NEDERLANDS

- Selecteer uw verbindingstype

- Klik Next om door te gaan

- Verkrijg automatisch IP (DHCP client): deze verbinding wordt meestal gebruikt om de WBR611 met een
kabelmodem te verbinden.

Topcom Wireless Broadband Router WBR 611 19

WBR611.book Page 20 Wednesday, April 14, 2004 3:54 PM

- Fixed IP address: voor verbindingen met fixed WAN IP adres.

- voer WAN IP, Subnet Mask, Gateway en DNS adressen in.

- Klik Next om door te gaan.

- PPPoE om IP automatisch te verkrijgen: deze verbinding wordt meestal gebruikt om de WBR611 met een
ADSL-Ethernet Bridge met PPPoE te verbinden.

- Voer gebruikersnaam en wachtwoord (tweemaal)in

- Klik Next om door te gaan.

- PPPoE met een fixed IP adres: PPPoE verbinding met fixed WAN IP adres.

- Voer gebruikersnaam, wachtwoord (tweemaal) en WAN IP adres in

- Klik Next om door te gaan.

- PPTP: Om een VPN verbinding in te stellen: in dit geval is de WBR611 WAN port verbonden met de LAN site van
een ander bestaand netwerk !

- voer VPN IP adres, Subnet Mask en Gateway in.

- voer VPN Server IP adres, PPTP Account en wachtwoord(tweemaal) in.

- Klik Next om door te gaan.

20 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 21 Wednesday, April 14, 2004 3:54 PM

• Nu kan U de draadloze instellingen uitvoeren :

- Het draadloze gedeelte inschakelen (Enable) of uitschakelen (Disable)

- Voer de SSID in. Zorg ervoor dat de draadloze clients ingesteld zijn op dezelfde SSID als de
Draadloze Breedband Router.

- Voer het kanaalnummer in. (Channel)

- Klik Next om verder te gaan.

• De setup is nu afgerond

- Klik Restart om de instellingen te bewaren en de router te herstarten.

•Wanneer alle instellingen bewaard zijn komt een nieuw scherm te voorschijn:

- Klik Close

• De Setup Wizard is afgerond!

Opmerking:

• De volgende keer dat u naar de webpagina van de router gaat, verschijnt de Setup Wizard opnieuw. U kunt dit
voorkomen:

NEDERLANDS

- selecteer No en klik update

- nu verschijnt de wizard niet meer wanneer u naar de webpagina van de router gaat.

Topcom Wireless Broadband Router WBR 611 21

WBR611.book Page 22 Wednesday, April 14, 2004 3:54 PM

5. VERBINDINGSSTATUS

De WAN verbinding kan gecontroleerd worden in het statusscherm op de webpagina van de router.
Voor PPPoE verbinding:

-De verbinding kan verbroken worden door te klikken op Disconnect. U kunt verbinding
maken door te klikken op de toets Connect

Voor DHCP client:

- Het WAN IP adres kan vrijgegeven worden door te klikken op de DHCP Release toets. DHCP
Renew zal het IP adres vernieuwen.

Opmerking:

• Na elke actie, zal de router naar het volgende scherm springen:

22 Topcom Wireless Broadband Router WBR 611

- De actie zal getoond worden.

- gelieve op Back te klikken om terug te keren naar het menu.

WBR611.book Page 23 Wednesday, April 14, 2004 3:54 PM

6. GEAVANCEERDE ROUTERINSTELLINGEN

U kunt het menu voor geavanceerde instellingen openen. Gelieve voor meer details de volledige handleiding op de
meegeleverde CD te raadplegen.

7. FIRMWARE UPDATE

Wanneer er een nieuwe versie van de firmware uitgebracht wordt, vindt u er alles over op de Topcom website (
www.topcom.net) in de support -> downloads sectie. Gelieve de image te downloaden en naar Tools te gaan in het
routermenu. Selecteer nu de Firmware pagina

NEDERLANDS

- Klik op Browse om de gedownloade firmware image te selecteren en klik op de Upgrade
toets.

8. T OPCOM GARANTIE

1. GARANTIEPERIODE

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode begint op de dag waarop
het nieuwe toestel wordt gekocht. De garantie op batterijen is beperkt tot 6 maanden na aankoop. Kleine onderdelen
of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de
garantie.
De garantie moet worden bewezen door voorlegging van het aankoopbewijs waarop de datum van aankoop en het
toesteltype staan.

2. AFWIKKELING VAN GARANTIECLAIMS

Een defect toestel moet, samen met een geldig aankoopbewijs, worden teruggestuurd naar een Topcom-hersteldienst.
Als het toestel tijdens de garantieperiode een defect vertoont, zal Topcom of diens officieel erkende hersteldienst
eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen.
Topcom zal naar keuze haar garantieverplichtingen vervullen door defecte toestellen of onderdelen van defecte
toestellen ofwel te herstellen ofwel te vervangen. In het geval dat het toestel wordt vervangen, kan de kleur en het
model verschillend zijn van het oorspronkelijk gekochte toestel.
De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode wordt niet
verlengd als het toestel wordt vervangen of hersteld door Topcom of diens officieel erkende hersteldienst.

3. GARANTIEBEPERKINGEN

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet­originele onderdelen of accessoires die niet zijn aanbevolen door Topcom, worden niet gedekt door de garantie.
Topcom draadloze telefoons mogen enkel met oplaadbare batterijen worden gebruikt. Schade te wijten aan het gebruik
van niet-oplaadbare batterijen is niet gedekt door de garantie.
De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige
transportschade.
Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar
gemaakt.
Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast werd door de koper of door niet­gekwalificeerde, niet-officieel erkende Topcom-hersteldienst.

Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit wordt bevestigd door de CE-markering.

Topcom Wireless Broadband Router WBR 611 23

WBR611.book Page 24 Wednesday, April 14, 2004 3:54 PM

1. LE PANNEAU DE CONNEXION 25

2. CONFIGURATION DU PC POUR LA CONNEXION AU ROUTEUR
CABLE/DSL 25

3. VÉRIFIEZ LA CONFIGURATION IP DE VOTRE PC 26

4. PARAMÉTRER LE ROUTEUR À BANDE LARGE 28

5. STATUT DE CONNEXION 31

6. PARAMÈTRES AVANCÉS DU ROUTEUR 32

7. MISE À JOUR DU FIRMWARE 32

8. GARANTIE TOPCOM 33

24 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 25 Wednesday, April 14, 2004 3:54 PM

1. LE PANNEAU DE CONNEXION

• Power: Le port d’alimentation doit être connecté à l’adaptateur 5V DC.

- La DEL power de la face avant s’allume lorsque l’adaptateur est connecté.

• WAN: Le port WAN Ethernet doit être connecté au modem ASDL/Câble.

- La DEL WAN LED s’allume lorsque le câble réseau Ethernet est correctement connecté.

• Ports 1- 4: Ces ports servent à connecter les appareils mis en réseau tels que des PC, des serveurs ftp ou tout
autre appareil que vous désirez mettre en réseau.

- Les DEL LAN indiquent le statut de connexion.

• Bouton RESET: Si vous souhaitez revenir aux paramètres par défaut, appuyez sur le bouton de réinitialisation
et maintenez-le enfoncé pendant 5 à 6 secondes. Les paramètres d’usine par défaut de l’appareil seront chargés.
Appuyez uniquement sur ce bouton si vous souhaitez effacer les données actuelles.

•

2. CONFIGURATION DU PC POUR LA CONNEXION AU ROUTEUR
CABLE/DSL

Remarque

- L’adresse IP par défaut du routeur est: 192.168.1.1

- Le serveur DHCP est ON

FRANÇAIS

Si vous ne souhaitez pas régler une adresse statique sur votre PC, vous devrez configurer votre PC pour accepter
l’adresse IP que le routeur fournit.

1. Cliquez sur le bouton Start, sélectionnez Paramètres, et ensuite Panneau de configuration.

2. Double-cliquez sur l’icône Réseau

3. Dans la fenêtre de configuration, sélectionnez la ligne Protocole TCP/IP qui a été associé à votre carte/
adaptateur réseau.

Topcom Wireless Broadband Router WBR 611 25

WBR611.book Page 26 Wednesday, April 14, 2004 3:54 PM

4. Cliquez sur le bouton Propriétés, ensuite choisissez l’onglet ADRESSE IP . Sélectionnez Obtenir une adresse
IP automatiquement .

5. Sélectionnez ensuite l’onglet configuration DNS pour ajouter Adresse IP DNS . Sélectionnez Désactiver
fonction DNS . Appuyez sur OK. Vous avez achevé le paramétrage client.

6. Après avoir cliqué sur OK, windows vous demandera de relancer l’ordinateur. Cliquez sur Yes.

3. VÉRIFIEZ LA CONFIGURATION IP DE VOTRE PC

Certains outils sont excellents pour découvrir la configuration IP de votre ordinateur: Adresse MAC et passerelle par
défaut.

• WINIPCFG (pour windows 95/98)

Dans le menu du bouton Start de windows 95/98/ME, sélectionnez Exécuter et tapez winipcfg. Dans l’exemple ci­dessous, cet ordinateur a l’adresse IP de 192.168.1.100 et la passerelle par défaut est 192.168.1.1. La passerelle par
défaut doit être l’adresse IP des routeurs à bande large. L’adresse MAC dans windows 95/98 est appelée l’adresse
Adapter.

NOTE: Vous pouvez également taper winipcfg dans la ligne de commande DOS.

26 Topcom Wireless Broadband Router WBR 611

WBR611.book Page 27 Wednesday, April 14, 2004 3:54 PM

• IPCONFIG (pour windows 2000/NT)

Dans la ligne de commande DOS, tapez IPCONFIG et appuyez Enter. Les informations IP de votre PC sont affichées
comme indiqué ci-dessous.

- IPCONFIG / RENEW renouvellera l’adresse IP, la passerelle et le DNS.

• Windows XP

Cliquez avec le bouton droit de la souris sur votre adaptateur réseau et sélectionnez Status.

L’écran de support affiche les informations IP.

FRANÇAIS

Topcom Wireless Broadband Router WBR 611 27

WBR611.book Page 28 Wednesday, April 14, 2004 3:54 PM

4. PARAMÉTRER LE ROUTEUR À BANDE LARGE

Lorsque votre PC dispose d’une adresse IP valide, vous êtes en mesure d’aller sur la page web de paramétrage du
routeur.

Ouvrez Internet Explorer ou Netscape Navigater et allez à l’adresse: 192.168.1.1

L’écran de login apparaît.

• Entrez vos nom d’utilisateur et mot de passe.

- Par défaut, le nom d’utilisation et le mot de passe sont admin.

À présent, vous entrez dans la partie gestion internet de votre routeur à bande large.

•L’outil de paramétrage apparaît automatiquement:

• Dans l’écran suivant, vous pouvez remplacer le mot de passe du login (admin) pour le vôtre.

• Dans l’écran suivant, vous pouvez sélectionner votre fuseau horaire " Time Zone "

28 Topcom Wireless Broadband Router WBR 611

- Cliquez sur Next pour poursuivre

- Cliquez sur Next pour poursuivre

WBR611.book Page 29 Wednesday, April 14, 2004 3:54 PM

- Cliquez sur Next pour poursuivre

• Vous pouvez maintenant modifier les paramètres LAN:

- L’adresse IP LAN et le masque de sous-réseau peuvent être modifiés.

- Le serveur DHCP du routeur peut être désactivé / activé

- Il est possible de régler la plage DHCP.

- Cliquez sur Next pour poursuivre

• Le WBR611 va maintenant essayer de détecter le type de votre connexion à bande large

• Selon votre type de connexion, l’écran suivant apparaît: (pour PPPoE, cet écran n’apparaît pas si la détection
automatique est réussie)

- Sélectionnez le type de connexion

- Cliquez sur Next pour poursuivre

- Obtenez votre IP automatiquement (client DHCP): Cette connexion est généralement utilisée pour connecter le
WBR611 à un modem câble.

- Adresse IP fixe: Pour les connexions avec adresse IP WAN fixe.

FRANÇAIS

- entrez l’adresse IP WAN, le masque de sous-réseau, la passerelle et les adresses DNS.

- Cliquez sur Next pour poursuivre.

- PPPoE pour obtenir une IP automatiquement: Généralement utilisé pour connecter le WBR611 à un pont
ADSL-Ethernet avec numérotation PPPoE.

Topcom Wireless Broadband Router WBR 611 29

WBR611.book Page 30 Wednesday, April 14, 2004 3:54 PM

- entrez le nom d’utilisateur et le mot de passe (deux fois)

- Cliquez sur Next pour poursuivre.

- PPPoE avec une adresse IP fixe: Connexion PPPoE avec adresse IP WAN fixe.

- entrez le nom d’utilisateur et le mot de passe (deux fois)et l’adresse IP WAN

- Cliquez sur Next pour poursuivre.

- PPTP: Pour établir une connexion VPN: Dans ce cas, le port WBR611WBR611 WAN est connecté au site LAN
d’un autre réseau existant !

- entrez l’adresse VPN IP, le masque de sous-réseau et la passerelle.

- entrez l’adresse IP du serveur VPN, le compte PPTP et le mot de passe (deux fois).

- Cliquez sur Next pour poursuivre.

• Section sans-fil :

- Enable (activer) ou Disable (désactiver) la partie sans-fil.

- Entrez le SSID. Assurez-vous que les clients sans-fil sont réglés sur le meme SSID que le
routeur Wireless Broadband.

- Entrez le numéro de canal. (Channel)

- Cliquez sur Next pour continuer.

30 Topcom Wireless Broadband Router WBR 611
