Sicurezza

Accertarsi che l’alimentazione elettrica dell’abitazione corrisponda a quella indicata sull’etichetta di identificazione situata sul retro dell’apparecchio. Disporre l’apparecchio in posizione orizzontale, su un piano adatto (mobile). Per una buona circolazione dell’aria, lasciare uno spazio sufficiente intorno all’apparecchio (da 7 a 10 cm). Non coprire i buchi di aerazione. Non sovrapporre alcun oggetto sul lettore DVD. Non appoggiarlo su amplificatori o su elementi che possono riscaldare. Prima di spostare il lettore, accertarsi che il cassetto per i dischi sia vuoto. Il lettore DVD è stato concepito per un uso continuo. Metterlo in standby non equivale a interrompere l’alimentazione elettrica. Per staccare completamente l’alimentazione elettrica di rete, è necessario estrarre la spina del cavo di alimentazione elettrica, in particolare se l’intenzione è di non utilizzarlo per un lungo periodo di tempo.

Condensa

In caso di brusche variazioni termiche dell’apparecchio o del disco, per es. dopo il trasporto nei mesi invernali, attendere ca. 2 ore che sia stata raggiunta la temperatura ambiente. In tal modo si possono evitare seri danni. Non guardare all’interno dell’apparecchio, né attraverso l’apertura del cassetto né attraverso altre aperture.

Proteggere il lettore dall’umidità, dall’eccessivo calore (camino) e da qualsiasi fonte generante forti campi elettromagnetici (altoparlanti, …). In caso di funzionamento scorretto, staccare la spina della corrente. Il lettore non è stato concepito per un uso industriale, ma domestico. Questo prodotto è stato progettato e fabbricato solamente per uso personale. La riproduzione del CD o lo scaricare file musicali a scopo di rivendita o per altre attività commerciali è o può essere una violazione alle leggi sui diritti d’autore.

NEI LIMITI PERMESSI DALLE LEGGI VIGENTI, IL COSTRUTTORE NON GARANTISCE IL RISPETTO DEI DIRITTI D’AUTORE O DI ALTRE PROTEZIONI PER BREVETTI INTELLETTUALI NEL CASO DI UTILIZZO DEL PRODOTTO IN MANIERA DIVERSADAQUELLA DI CUI SOPRA.

2 - Attenzione

1 - Posizionamento

Non aprire mai l’apparecchio, né tantomeno smontare i suoi componenti. Pericolo per le persone e per alcuni delicati componenti dell’apparecchio. Per le persone, il pericolo è rappresentato dalle scariche elettriche e dal raggio laser.

3 - Per la Vostra sicurezza

Manipolare sempre i dischi con la massima cura. Afferrarli nel foro centrale o sul bordo. Posizionare sempre il disco con l’etichetta rivolta verso l’alto (dischi ad un solo lato). Posizionare sempre il disco con cura nell’apposito cassetto, nella sede appropriata. Pulire sempre i dischi con un panno morbido se necessario, dal centro verso il bordo. Riporre sempre i dischi nell’apposita custodia mantenendoli in posizione verticale. Non cercare mai di leggere un Photo-CD. Non usare mai spray pulenti per dischi, benzina smacchiante, liquidi anti-elettricità statica o qualsiasi altro solvente nel caso in cui il disco presenti una superficie sporca. Pulire delicatamente con un panno morbido e inumidito (solo con acqua); non pulire mai il disco con movimenti circolari: pericolo di graffiature che potrebbero causare anomalie di riproduzione.

4 - Dischi

5 - Pile

Rispettate l’ambiente e la legge ! Prima di gettar via le pile (o gli accumulatori) informatevi presso il vostro distributore per sapere se sono o no oggetto di un riciclaggio speciale e se può incaricarsi di recuperarli.

THOMSON multimedia declina ogni responsabilità in caso di utilizzo non conforme a quanto indicato nel pr esente libretto d’istruzioni.

In accordo con lo standard DVD, il lettore DVD è fornito di un sistema di protezione contro la riproduzione, che può essere attivato o disattivato dal disco stesso, per deteriorare fortemente la qualità della registrazione del disco DVD su banda video o anche renderla impossibile. “Questo prodotto è conforme alla tecnologia di protezione dei diritti d’autore sottomessa alla legislazione d’alcuni brevetti americani ed altri diritti di proprietà intellettuale appartenenti alla Macrovision Corporation ed altri detentori di diritti. Occorre l’autorizzazione esplicita della Macrovision Corporation per utilizzare questa tecnologia ed è concepita soltanto per un uso domestico, a meno di un’autorizzazione espressa di Macrovision Corporation. La neutralizzazione e lo smontaggio sono proibiti.”

Protezione contro la copia dei dischi DVD

IB5000_5200IT 4/09/01 10:15 Page 1

proposito dei dischi e dei formati

I dischi che possono essere riprodotti

Digital Video Discs

Il vostro lettore DVD tratta i dati di gestione regionale registrati su un disco DVD. Il codice di regione del vostro lettore è il n° 2.

All’acquisto di un disco DVD, è necessario verificarne il logo. ALL significa tutte le regioni.

La lettura dei seguenti dischi è impossibile

Numero di codice regionale

Altre regioni

In funzione del disco

Le possibilità del disco (menù, funzioni d’accesso, lingua di dialogo, dei sottotitoli, funzione “livello di accesso”, le inquadrature camera, funzioni interattive ed altro) possono essere diverse da un disco all’altro. Consultare le istruzioni che accompagnano il disco. È possibile che alcuni dischi siano stati programmati per rendere delle funzioni impossibili, come il salto di capitoli, il fermo immagine e la lettura ripetuta.

I dischi DVD di 8 e 12 cm, ad una o due facciate, uno o due strati. I DVD sono dischi ottici ad alta densità, sui quali sono registrati un suono ed un’immagine d’alta qualità con dei segnali numerici.

12 cm e 8 cm (con o senza controllo di lettura).

Video CD

Lettura NTSC con televisore PAL

CD-I, CD-ROM, DVD-AUDIO, DVD-ROM, DVD-RAM, DVD-RW, CDV, CD-G. I dischi DVD, il cui codice regionale non corrisponde a quello del vostro lettore. Non provare a leggere un Photo-CD.

Mettere un disco ad una sola faccia, con l’etichetta rivolta verso l’alto (i dischi a doppia faccia hanno sui due lati una piccola etichetta posta vicino al centro). Aprire il cassetto tramite il tasto OPEN / CLOSEdell’apparecchio o del telecomando.

1: USA, Canada - 2: Europa, Medio Oriente, Repubblica Sudafricana, Giappone - 3: Asia Sudorientale, Taiwan 4: America centrale e meridionale, Australia, Messico, Nuova Zelanda 5: Federazione russa, Africa (ad eccezione di Egitto e Repubblica Sudafricana), India, Pakistan 6: Cina.

Quando questo simbolo appare sullo schermo, significa che è stato premuto un tasto sbagliato o che la funzione richiesta non è disponibile.

Possibilità di riprodurre, oltre ai DVD e video CD in PAL, i vostri film favoriti nel sistema NTSC (necessità di un televisore compatibile P AL60 Hz). (Per i monitor con sola entrata NTSC, fare riferimento alla pagina 11.)

12 cm e 8 cm.

12 cm.

Audio CD

Suono

Files MP 3 su Audio CD

La maggior parte dei CD-audio scrivibili

12 cm (secondo il masterizzatore e il

tipo di disco utilizzato).

CD-R

dischi da 12 cm

dischi da 8 cm

Lettura

struttura Disco del DVD

Titolo

Capitolo

struttura Disco del

Brano

Video CD o del CD

Dolby Digital

Il DTS è una tecnica di compressione

del suono digitale. “DTS” e “DTS Digital” sono marchi di fabbrica di Digital Theater Systems, Inc.

Logo depositato da PHILIPS Corp.

MPEG Multichannel

DIGITALOUT

IB5000_5200IT 4/09/01 10:15 Page 2

NTSC

Sommario

Sicurezza.................................................1

A proposito dei dischi e dei formati

....................................................2

Prima di iniziare..................................4

I collegamenti di base - Prima installazione Inserimento delle pile

Faccia anteriore e display...............5

Funzioni di base...............................6-7

ON/OFF Altre funzioni pratiche Lettura - Selezione con il menù Utilizzo del menù

Menù........................................................8

Visualizzazione informazioni .........9

Collegamenti Video e Audio....10-11

Configurazione dei segnali video in uscita

Installazione base regolazioni

iniziali del lettore.

Lingue preferite

.................................12

Lingua del menù del lettore Lingue preferite sul disco

Configurazione dell’immagine....13

Schermo TV 4x3 o 16x9

Riproduzione

DVD – audio CD – video CD

Funzioni di accesso

.....................14-16

Lettura e ricerca rapida di immagini o di una pista - Rallentatore - Fermo immagine e avanzamento passo - Accesso diretto ad una pista musicale - CD intro Titoli, capitoli, tempo trascorso, audio e sottotitoli - Scene again (Rivedere una scena) - Indice ed evidenziatori - DVD Intro (Mosaico) - Presentazione del capitolo Angolo visivo di ripresa

Funzioni speciali

3-D Surround / Lingua dei dialoghi

..................................................17

Audio virtuale ambiente «3D-surround» Lingua dei dialoghi

Lingua dei sottotitoli .......................18

Visualizzazione dei sottotitoli Selezione della lingua dei sottotitoli

Zoom / Lettura casuale .................19

Zoom DVD e video CD Lettura casuale Per cancellare la lettura casuale

Ripetizione della lettura e lettura casuale

.................................20

Lettura ripetuta - Ripetizione della lettura di una scena tra un punto Aed un punto B Ripetizione della lettura di un CD audio con il televisore spento - Ripetizione lenta

Lettura programmata.....................21

A proposito dei dischi DVD Cancellazione dei capitoli programmati

Lettura dei CD MP3........................22

Funzioni specifiche ai dischi Video CD

.................................23

Visualizzazione della pista o dell’indice

Installazione

configurazioni particolari.

Opzioni display

..................................24

Formato dello schermo - Fermo immagine Messaggi sullo schermo Luminosità del display del lettore Aggiustare il livello del nero

Opzioni audio.....................................25

Uscita audio numerica - Dolby digital MPEG2 - DTS - Dynamic Compression 2x Playback Audio

Livello di accesso.........................26-27

Livello di accesso - Selezione del controllo parentale

Telecomando universale ............28-30

Impostazione del telecomando Comandi altri apparecchi Codici delle marche

Guida alla riparazione....................31

Raccomandazioni per la lettura di un disco

.......................................32-33

Dati tecnici ...........................................34

Garanzia..............al termine del manuale

IB5000_5200IT 4/09/01 10:15 Page 3

Prima di iniziare

Press 1 for English

Pressez 2 pour Français

Drücke 3 für Deutsch

Premere 4 per Italiano

Pulsar 5 para Español

Tryck 6 för Svenska

Collegare tra loro gli apparecchi prima di inserire l’alimentazione di rete. Spegnere sempre il lettore DVD, il televisore o altri apparecchi prima di collegare o scollegare un cavo.

I collegamenti di base

AV1

1. Premere su STANDBY / ON sul frontale del DVD o premere sul

tasto

del telecomando per accendere il lettore DVD.

• Alla prima accensione del lettore DVD appare il menù delle lingue. Se il menù non viene visualizzato, selezionare manualmente l’entrata AV corretta sul televisore (consultare le istruzioni del vostro televisore).

2. Premere sul tasto numerico del telecomando che corrisponde alla lingua scelta (1 per l’inglese,

2 per il francese…). Se nessun tasto numerico viene premuto, sarà necessario selezionare manualmente tutti i menù corrispondenti alle lingue.

3. A partire da adesso, è possibile effettuare la lettura dei dischi. Tuttavia, si raccomanda di

completare le regolazioni per l’installazione del lettore (pagina 12 e 13):

• I menù del lettore, come anche i menù dei dialoghi e dei sottotitoli dei dischi DVD, appaiono ora nella lingua che si è scelta alla tappa 2. Questa scelta si applica a tutti i dischi DVD. Per cambiare lingua, riportarsi alla pagina 12. Per cambiare provvisoriamente la lingua dei dialoghi e dei sottotitoli, riportarsi alle pagine 17 e 18.

Non usare simultaneamente pile diverse (alcalina, salina…) o pile nuove e pile usate. Le pagine di questo documento sono stampate su carta riciclata. Altri collegamenti? Vedere alle pagine 10-11.

Gran Bretagna,

Irlanda

Europa continentale

Prima installazione

Collegamenti audio (pagina 10).

Inserimento delle pile

Cavo presa periferica televisiva in dotazione. Utilizzare un cavo Scart o per presa periferica televisiva, compatibile RGB (21 spinotti cablati).

Solo sul

DTH 5200.

IB5000_5200IT 4/09/01 10:15 Page 4

Faccia anteriore e display

1 2 3

567 4

1. Indica la disponibilità della funzione inquadratura videocamera (è possibile selezionare diverse

inquadrature di una stessa scena registrata da diverse videocamere) (pagina

16).

2. Indica che un video CD (VCD), un audio CD (CD) o un disco DVD (DVD) è inserito nel cassetto del lettore.

3. Indica il senso di lettura.

4. Si accende quando la funzione 3-D Surround è

attivata (pagina

17).

5. Indica la ripetizione o la programmazione dei titoli, con REP, ALL e PROG (pagina

20).

6. Indica la ripetizione o la programmazione dei capitoli, con REP, ALL e PROG (pagina

20).

7. Indica la ripetizione o la programmazione dei brani, con REP, ALL e PROG (pagina

20).

8. Indica che il modo Ripetere (REPEAT) è configurato (pagina

20).

9. Indica che la funzione Ripetere tutto (ALL1) è in

corso di utilizzo (pagina

20).

10. Indica che la funzione Ripetere A-B è in corso di utilizzo (pagina

20).

11. Indica che il suono LPCM è disponibile sul disco DVD.

12. Indica che il suono Dolby Digital è disponibile sul disco DVD.

13. Indica che il suono DTS (Digital Theater System) è disponibile sul disco DVD.

14. Indica che il suono MP3 è disponibile sul disco CD-R.

15. Indica che il suono MPEG-2 è disponibile sul disco DVD.

16. Indica i modi DVD:

PPLLAAYY

(lettura),

SSTTOOPP

(arresto)

LLOOAADD

(caricare),

RRAANNDDOOMM

(casuale),

NNOO DDIISSCC

(no

disco): es.: Load: il lettore carica delle

informazione dal disco.

3 4 16 15

6 7 8 9 10 11 12

1. STANDBY/ON: la spia ROSSAsi accende quando

con una prima pressione si mette il lettore in attesa. Con una seconda pressione sul tasto

STANDBY/ON, la spia ROSSA si spegne e il

lettore viene messo in funzione.

2. CASSETTO DISCO

3. OPEN/CLOSE: per aprire o chiudere il cassetto.

4. SKIP: per tornare all’inizio del capitolo (o del

brano) in corso, premere una volta su |

ÃÃ (21) (premere due volte per tornare al capitolo o al brano precedente). Per tornare o andare a un capitolo o a un brano, premere un numero di volte

uguale ai capitoli o ai brani da saltare ¨¨| o |ÃÃ (21) (p. 14).

SEARCH:

premere e tenere premuto il pulsante

¨¨|

o |ÃÃ (21) per andare avanti o indietro

rapidamente, poi premere più volte per le velocità superiori (DVD: x2, x4, x8, x16, x32, x128 – CD: x4, x8) (pagina 14).

5. STOP: per fermare la lettura.

6. PLAY/PAUSE: per leggere il disco (il cassetto si

chiude se era aperto), o per mettersi su pausa.

7. Display frontale:

IB5000_5200IT 4/09/01 10:15 Page 5

Funzioni di base

Altre funzioni pratiche

ON/OFF

Lettura

ON/OFF per accendere o spegnere (standby) il lettore.

Per aprire il cassetto del disco, premere e mantenere premuto il pulsante del lettore (o arrestare la lettura del disco). Per richiudere il cassetto, premere di nuovo il pulsante.

Per memorizzare scene per la rilettura (pagina 15).

Lettura casuale e programmata (pagine 19-20-21).

Per comandare la ripetizione della lettura degli ultimi 10 secondi di un disco DVD (pagina 15).

Ritorno o avanzamento rapido - Lettura visiva accelerata in avanti o all’indietro. Premere più volte i tasti ¨¨| / |ÃÃ (21), al fine di accedere alla pista o al capitolo ricercato.

Inizio della lettura (pagina 14).

Per fermare il disco (per arresto completo, premere due volte

Il lettore memorizza l’ultima scena letta sul disco grazie alla funzione “Memoria di ripresa”. Se si preme il tasto PLAY (27), la lettura riprende a partire da questa scena. Per cancellare la Memoria di ripresa, premere 2 volte il tasto STOP (29). La Memoria di ripresa è inoperante con i dischi interattivi perché gli stessi non dispongono di dati sul tempo di lettura già trascorso.

• Se il lettore resta su STOP per più di un minuto e senza che vi sia un intervento da parte dell’utilizzatore, entra in funzione l’economizzatore di schermo (sfumati concatenati).

• Dopo 30 minuti circa su STOP e senza che vi sia stato un intervento da parte dell’utilizzatore, il lettore si arresta in modo automatico.

Per la pausa / fermo immagine, la selezione passo ed il rallentatore (pagina 14).

Per ingrandire l’immagine,in lettura, in moviola, in pausa, in una zona scelta (pagina 19).

Per utilizzare questo telecomando con il televisore (pagine 28-30).

Per saltare capitoli o titoli.

Mettere in funzione il lettore di DVD ed il televisore. Se necessario, selezionare sul televisore l’entrata AV corretta. Se al lettore è collegato un amplificatore, mettere in funzione anche questo apparecchio e selezionare la presa AUX, CD o DVD in funzione del collegamento effettuato.

IB5000_5200IT 4/09/01 10:15 Page 6

Funzioni di base

Per tornare

al menù precedente.

Visualizza (o fa sparire):

- in lettura (tasto PLAY): il menù del disco (pagina 8) (se è presente).

- quando il disco è fermo (tasto STOP): il menù principale del lettore (pagina 12).

Selezione con il menù

Utilizzo del menù

Visualizza sullo schermo

(o fa sparire) la lingua dei

sottotitoli (pagina 18).*

Visualizza sullo schermo

(o fa sparire) la lingua dei

dialoghi e il formato audio

(pagine 17-23).*

Visualizza sullo schermo (o fa sparire) le

informazioni del disco (pagine 8-9-15-16-20).*

Visualizza sullo schermo (o fa sparire) il sommario del disco (pagine 8-23).* Permette l’ascolto dell’inizio d’ogni brano di un CD (pagina 14)

Visualizza (o fa sparire) il numero della telecamera (pagina 16).*

Conferma le selezioni.

Le frecce permettono la selezione degli elementi del menù.

Accesso diretto ai canali tv, selezione dei menù, per digitare dati numerici.

Fa sparire le fasce informative. Cancella un marker (p. 15). Cancella la lettura programmata, ripetuta, casuale (p. 19-20-21).

*Se presente

Fare riferimento alle pagine 28-29 per la programmazione del telecomando universale e il suo utilizzo per comandare il televisore.

IB5000_5200IT 4/09/01 10:15 Page 7

Menù

Le informazioni visualizzate e i menù del disco possono variare in funzione del tipo e del contenuto dei dischi (DVD, Audio CD e Video CD) (vedere pagine 9-15-23).

Menù del

lettore

Menù “Sommario” del disco

Menù del disco

Visualizzazione Informazioni

DVD

Audio CD

Titolo

Capitolo

Tempo

Audio:ENG 2CH

Sottotitoli ENG

Info 1/2

DVD

Selezionare con le frecce (18, 16),

(14, 17). Premere sul tasto OK (15) per confermare la selezione (o utilizzare i tasti numerici). Premere sul tasto RETURN (20) per ritornare al menù precedente. Premere di nuovo sui tasti INFO (10), TITLE (12) e

MENU (19) per chiudere i menù

rispettivi.

Utilizzazione del menù

del lettore o del disco

CONTENUTO DEL DISCO

Allevamento

cani

Alimentazione

Storia

Cani di

razza

(Example)

1 Selezione lingua 2 Salto capitolo 3 Funzioni speciali 4 Lettura

MENÙ DEL DISCO

Lingua di dialogo 1 English 2 Deutsch 3 Français 4 Italiano

MENÙ PRINCIPALE

1 Audio Italiano

2 Sottotitoli Automatico 3 Menù del lettore Italiano 4 Menù del disco Italiano 5 Livello di accesso L 1 6 Opzioni audio 7 Opzioni display

RETURN OK

✔

IB5000_5200IT 4/09/01 10:15 Page 8

Angolo 1/3

Ripetere Brano 05

Master Vol. 64

Surround Si

Intro

Info 2/2

Brano

Tempo

Ripetere Brano 05

Master Vol. 64

Visualizzazione informazioni

Questa pagina contiene una

panoramica delle

informazioni ed opzioni che

si possono ottenere sul disco.

Premere una volta sul tasto INFO / Schermo Interattivo

Premere due volte

sul tasto INFO / Schermo interattivo

1. Mettere un disco in lettura premendo PLAY (27).

2. Premere:

• una volta sul tasto giallo INFO (10) per ottenere sullo schermo la fascia informativa livello 1,

• due volte sul tasto giallo INFO (10) per ottenere sullo schermo la fascia informativa livello 2.

Per certi DVD che propongono un menù DVD, si può ugualmente premere sul tasto MENU (19) durante la lettura e seguire le istruzioni proposte dal menù del disco per fare la scelta della lingua dei dialoghi, dei sottotitoli e dei menù, a seconda di quello che offre ciascun disco.

Con un disco DVD

Angolo 1/3

Ripetere Brano 05

Master Vol. 64

Intro

Surround Si

Info 2/2

Angolo visuale per la scena in corso (in questo caso, angolo 1 sui 3 proposti dal disco) (pagina 16).

Per comandare la ripetizione della lettura di una scena, di un capitolo, di un disco o di una pista musicale (CD) (pagina 20).

CD audio, CD video o DVD: il livello del volume sonoro varia secondo i dischi (DVD, CD audio, video CD). Questa funzione permette di adottare lo stesso livello sonoro per tutti i dischi DVD per le uscite audio analogiche.

Per passare al suono Virtual Surround (pagina 17).

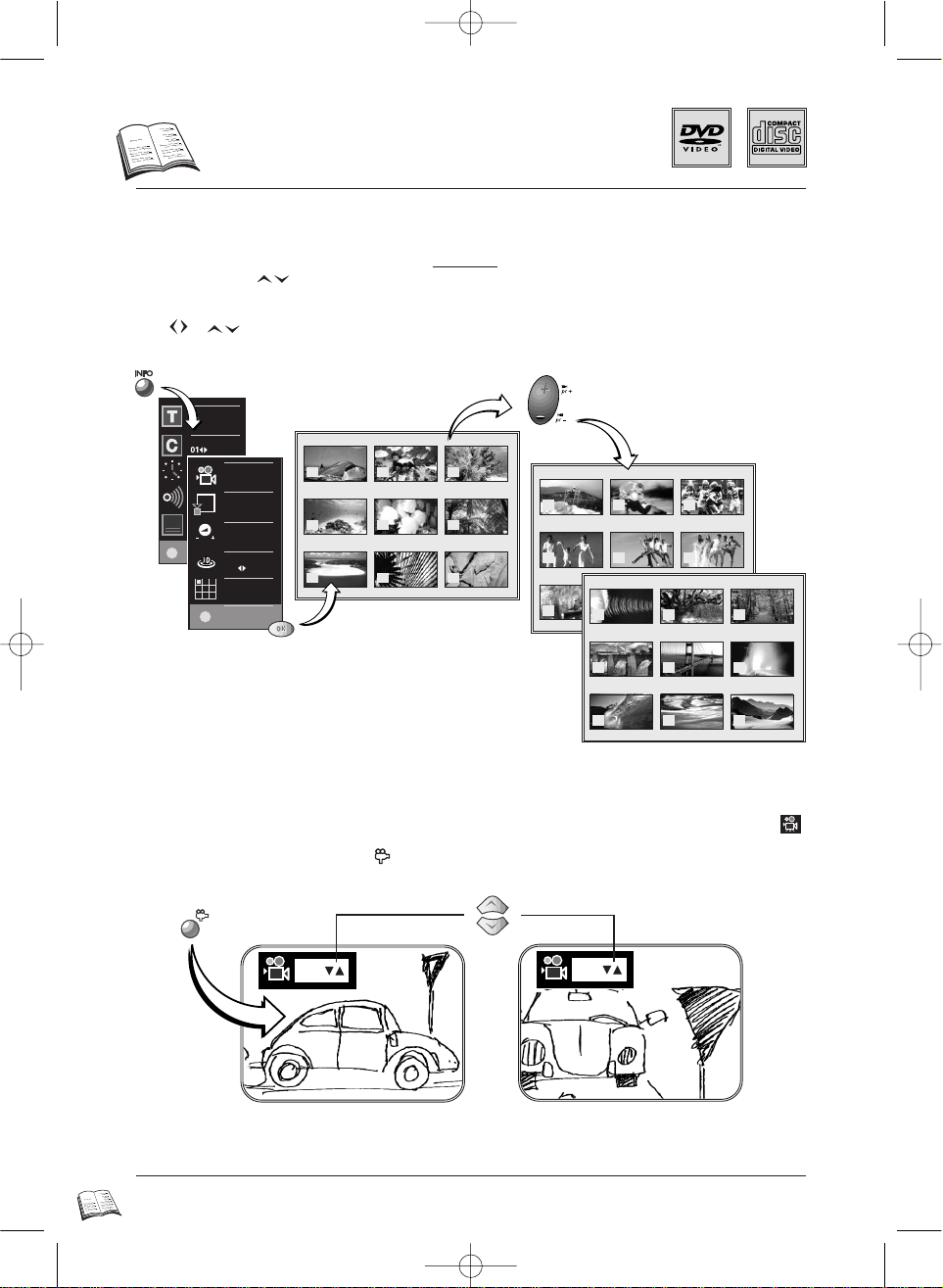

Per accedere ad un capitolo particolare (pagina 16).

Il brano 01 è in corso di lettura pag.

ARA _______ Arabo CHI ________ Cinese CZK _______ Ceco DAN _______ Danese DEU _______ Tedesco ENG _______ Inglese ESP ________ Spagnolo FRA________ Francese FIN ________ Finlandese GRE _______ Greco HUN _______ Ungherese IND________ Hindi

ITA ________ Italiano JPN ________ Giapponese NLD _______ Olandese NOR _______ Norvegese POL________ Polacco POR________ Portoghese RUS________ Russo SVE________ Svedese TUR _______ Turco ZAF________ Afrikaans

***

________ Altri

Abbreviazioni delle lingue utilizzate nel menù del lettore.

Vedere pagine 17& 18.

Lingua dei sottotitoli pag.

Con un audio CD o un video CD

Tempo trascorso dall’inizio del brano in lettura pag.

La gamma 5 è ripetuta a pag.

Regolazione del volume.

Con un disco DVD

Il titolo 01 è in corso di lettura pag.

Il capitolo 01 è in corso di lettura pag.

Tempo trascorso dall’inizio del titolo in lettura pag.

Titolo

Capitolo

Tempo

Audio:ENG 2CH

Sottotitoli ENG

Info 1/2

DVD

Lingua per l’audio pag.

IB5000_5200IT 4/09/01 10:15 Page 9

Brano

Tempo

Ripetere Brano 05

Master Vol. 64

Collegamenti Video e Audio

Per un allacciamento in S-Video o Video Composito RCA(Cinch), selezionare sul televisore la presa AV corrispondente e regolare il formato immagini del televisore : 4x3 o 16x9 (riportarsi al manuale d’uso del televisore).

Se la presa periferica televisiva (chiamata anche Scart) non è disponibile per una connessione S-Video o RGB. Collegare il lettore DVD utilizzando un cavo speciale S-Video, non fornito, per il

collegamento video e il cavo RCA (Cinch) in dotazione per il collegamento audio (canali di sinistra e di destra).

Osservazione: collegare il lettore DVD ad un altro apparecchio (televisore, amplificatore audio o video o altro) utilizzando esclusivamente un cavo video, sia del tipo riservato alla presa periferica

Togliere il cappuccio di protezione della presa Optical e collegarvi il cavo ottico audio numerico secondo le istruzioni. Conservare il cappuccio di protezione inserendolo sulla presa quando questa non servirà più, per proteggerla dalla polvere.

Entrate video

DVD

Sistema Audio o TV

Entrate audio

Immagine

di qualità standard

Presa S-Video (Hosiden segnali Y/C) Qualità di immagine migliore che con il Video Composito (CVBS) (Connessione S-Video) (p.11)

Presa periferica televisiva

(Scart - segnali RGB) Qualità di

immagine migliore che con lo S-Video

(se si è scelto RGB nel menù

Configurazione) (p. 11)

*in grigio: non fornito

PCM/BITSTREAM

S-Video

Entrata del segnale

Video Composito

(CVBS)

Entrate analogiche

stereo

Presa periferica televisiva

(Scart - segnali RGB)

Entrata Audio

digitale

Cavo

S-Video*

Cavo

SCART*

Cavo

coassiale*

Cavo

ottico*

OO O

Utilizzare un cavo Scart o

per presa periferica

televisiva, compatibile RGB

(21 spinotti cablati)

Il pulsante VIDEO OUT SELECT,che si trova sulla parte

posteriore del lettore, permette di dirigere il segnale S-Video verso la presa Scart o verso la presa Hosiden. Se si sceglie la presa SCART, il segnale S-Video non sarà disponibile sulla presa Hosiden. Se si sceglie la presa SVIDEO, il segnale S-Video non sarà disponibile sulla presa Scart.

IB5000_5200IT 4/09/01 10:15 Page 10

Configurazione dei segnali

video in uscita

Uscita S-Video tramite la presa Hosiden

Per poter raccordare il lettore di DVD ad un sistema Home Cinema compatibile S-Video, si deve cambiare la regolazione di fabbrica e passarla da “RGB” a “S-Video”. Atal fine, seguire le tappe da 1 a 4 presentate qui di seguito.

Uscita SCART

Se il lettore DVD è stato collegato al televisore su una delle prese periferiche televisive che accettano i segnali RGB, regolare, nel menù OPZIONI DEL DISPLAY, l’uscita SCART su “RGB”. In questo caso, sulla presa S-V

ideo (Hosiden) non sarà

disponibile alcun segnale. Se la presa non accetta i segnali RGB, ma i segnali

S-Video (Y/C), regolare nel menù l’uscita SCART su “S-Video”. In questo caso, mettere il pulsante VIDEO OUT SELECT, che si trova nella parte posteriore del lettore sulla posizione SCART.

Se il televisore può ricevere solamente i segnali video compositi tramite la presa periferica televisiva, selezionare “Video”.

Uscita disco NTSC sulla presa periferica televisiva

Se il televisore dispone solamente di un’entrata video NTSC, selezionare “NTSC”. Altrimenti, lasciare “PAL 60 Hz” (configurazione di fabbrica).

OPZIONI DEL DISPLAY

1 Formato TV 4x3 PS 2 Fermo immagine Auto. 3 Messaggi on screen

Si 4 Luminosità display Auto. 5 Black Level

Normale 6 Uscita disco NTSC PAL 60Hz

7 Uscita SCART

CCBB

Video

RETURN OK

✔

Amplificatore

Lettore DVD

S-VIDEO OUT

VIDEO OUT

VIDEO IN

S-VIDEO IN

S-VIDEO OUT

S-VIDEO IN

Amplificatore

Lettore DVD

Richiamare il menù

OPZIONI DEL DISPLAY

e modificare la regolazione di fabbrica da RGB a S-Video.

Mettere il pulsante VIDEO OUT SELECT, che si trova nella parte posteriore del lettore, sulla posizione S-Video.

Connessioni finali

Collegare il lettore DVD (VIDEO OUT) all’amplificatore (VIDEO IN) utilizzando il cavo RCA (Cinch) fornito con il lettore di DVD (servirsi delle spine gialle).

Scollegare il cavo RCA (Cinch) e raccordare quindi il lettore DVD all’amplificatore utilizzando un cavo S-Video (non fornito).

OPZIONI DEL DISPLAY

1 Formato TV 4x3 PS 2 Fermo immagine Auto. 3 Messaggi on screen

Si 4 Luminosità display Auto. 5 Black Level

Normale 6 Uscita disco NTSC PAL 60Hz

7 Uscita SCART

CCBB

S-Video

RETURN OK

✔

IB5000_5200IT 4/09/01 10:15 Page 11

S-VIDEO IN

VIDEO IN

VIDEO OUT

S-VIDEO OUT

S-VIDEO IN

S-VIDEO OUT

+ 23 hidden pages
