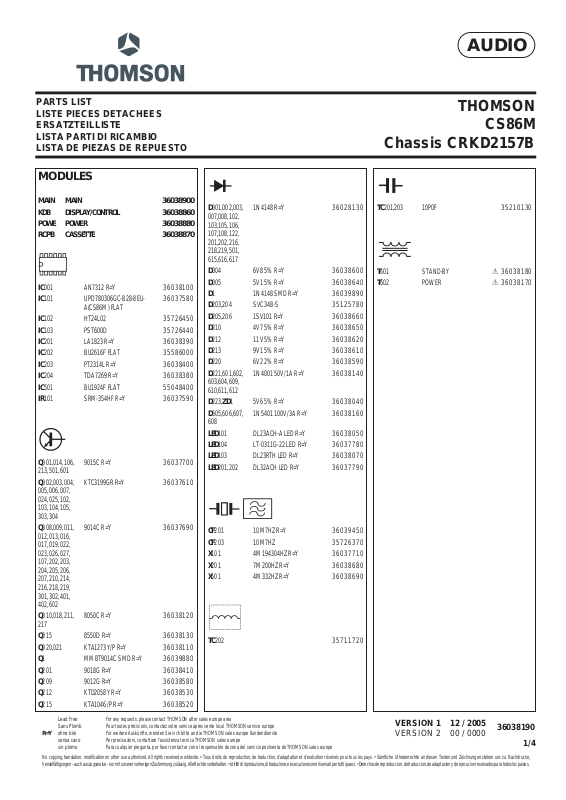

Thomson CS86M Service guide

MODULES

MAIN MAIN

36038900

KDB DISPLAY/CONTROL

36038860

POWE POWER

36038880

RCPB CASSETTE

36038870

I

IC001 AN7312 R=Y

36038100

IC101 UPD780306GC-B28-8EU-

36037580

A(CS86M) FLAT

IC102 HT24L02

35726450

IC103 PST600D

35726440

IC201 LA1823 R=Y

36038390

IC202 BU2616F FLAT

35586000

IC203 PT2314L R=Y

36038400

IC204 TDA7269 R=Y

36038380

IC501 BU1924F FLAT

55048400

IR101 SRM-354HF R=Y

36037590

T

Q001,014,106, 9015C R=Y

36037700

213,501,601
Q002,003,004, KTC3199GR R=Y

36037610
005,006,007,
024,025,102,
103,104,105,
303,304

Q008,009,011, 9014C R=Y

36037690
012,013,016,
017,019,022,
023,026,027,
107,202,203,
204,205,206,
207,210,214,
216,218,219,
301,302,401,
402,602

Q010,018,211, 8050C R=Y

36038120
217

Q015 8550D R=Y

36038130
Q020,021 KTA1273Y/P R=Y

36038110
Q1 MMBT9014C SMD R=Y

36039880
Q201 9018G R=Y

36038410
Q209 9012G R=Y

36038580
Q212 KTD2058Y R=Y

36038530
Q215 KTA1046/P R=Y

36038520

D

D001,002,003, 1N4148 R=Y

36028130
007,008,102,
103,105,106,
107,108,122,
201,202,216,
218,219,501,
615,616,617

D004 6V8 5% R=Y

36038600
D005 5V1 5% R=Y

36038640
D1 1N4148 SMD R=Y

36039890
D203,204 SVC348-S

35125780
D205,206 1SV101 R=Y

36038660
D210 4V7 5% R=Y

36038650
D212 11V 5% R=Y

36038620
D213 9V1 5% R=Y

36038610
D220 6V2 2% R=Y

36038590
D221,601,602, 1N4001 50V/1A R=Y

36038140
603,604,609,
610,611,612

D223,ZD1 5V6 5% R=Y

36038040
D605,606,607, 1N5401 100V/3A R=Y

36038160
608

LED101 DL23ACH-A LED R=Y

36038050
LED104 LT-0311G-22 LED R=Y

36037780
LED103 DL23RTH LED R=Y

36038070
LED201,202 DL32ACH LED R=Y

36037790

F

CF201 10M7HZ R=Y

36039450
CF203 10M7HZ

35726370
X101 4M194304HZ R=Y

36037710
X201 7M200HZ R=Y

36038680
X501 4M332HZ R=Y

36038690

B

TC202

35711720

C

TC201,203 10P0F

35210130

S

T601 STAND-BY W

36038180

T602 POWER W

36038170

No copying, translation, modification on other use authorized. All rights reserved worldwide. • Tous droits de reproduction, de traduction, d'adaptation et d'exécution réservés pour tous les pays. • Sämtliche Urheberrechte an diesen Texten und Zeichnungen stehen uns zu. Nachdrucke,
Vervielfältigungen - auch auszugsweise - nur mit unserer vorherigen Zustimmung zulässig. Alle Rechte vorbehalten. • I diritti di riproduzione, di traduzione, e esecuzione sono riservati per tutti i paesi. • Derechos de reproduccion, de traduccion, de adaptacion y de ejecucion reservados para todos los paises.

For any requests, please contact THOMSON after sales europe area
Pour toutes précisions, contactez votre service apres vente local THOMSON service europe
Für weitere Auskünfte, wenden Sie sich bitte an die THOMSON sales europe Kundendienste
Per precisazioni, contattare l’assistenza tecnica THOMSON sales europe
Para cualquier pregunta, por favor contactar con el responsable de zona del servicio postventa de THOMSON sales europe

VERSION 1 12 / 2005

36038190

VERSION 2 00 / 0000

1/4

THOMSON

CS86M

Chassis CRKD2157B

PARTS LIST
LISTE PIECES DETACHEES
ERSATZTEILLISTE
LISTA PARTI DI RICAMBIO
LISTA DE PIEZAS DE REPUESTO

AUDIO

Lead Free
Sans Plomb

R=Y ohne blei

senza cavo
sin plomo

MECHANISM
MECANIQUE
MECHANIK
MECCANICA
MECANISMO

KSM213CLDT OPTICAL PLAYER W/O SERVO BD

56033140
KSM213CLDT LECTEUR OPTIQUE SANS SVB
KSM213CLDT CD-LAUFWERK OHNE SVB
KSM213CLDT ASSIEME OTTICA SENZA SVB
KSM213CLDT MECANISMO OPTICO SIN SVB

CASSETTE MECHANISM(W99BS-2004A)

36038020
MECANIQUE CASSETTE(W99BS-2004A)
CASSETTENLAUFWERK(W99BS-2004A)
MECCANICA CASSETTA(W99BS-2004A)
MECANISMO CASSETTE(W99BS-2004A)

COUNTER CENTRIRING HOLDER

35215460
SUPPORT CONTRE CENTREUR
GEGENZENTRIERSTUECK HALTER
SUPPORT0 CONTROCENTRATORE
SOPORTE CONTRA ADAPTADOR

BUSH RUBBER CD FRONT

35215320
AMORTISSEUR CAOUTCHOUC CD AVANT
DAEMPER GUMMI CD VORN
AMMORTIZZATORE DI GOMMA CD ANTERIORE
AMORTIGUADOR DE GOMA CD DELANTERA

BUSH RUBBER CD REAR

35215310
AMORTISSEUR CAOUTCHOUC CD ARRIERE
DAEMPER GUMMI CD HINTEN
AMMORTZZATORE DI GOMMA CD POSTERIORE
AMORTIGUADOR DE GOMA CD TRASERA

M

CS86M UM TH

56191780
CS86M NU TH
CS86M BA TH
CS86M IU TH
CS86M IU TH

CS86M PARTS LIST

36038190
CS86M LISTE DE PIECES DETACHEES
CS86M ERSATZTEILLISTE
CS86M LISTA PARTI DI RICAMBIO
CS86M LISTA DE PIEZAS DE REPUESTO

OTHER PARTS
AUTRES PIECES
SONSTIGE TEILE
ALTRE PARTI
OTRA S PIEZA S

F601 2AT 250V TIME-LAG FUSE W

48029300
2AT 250V FUSIBLE TEMPORISE
2AT 250V SICHERUNG
2AT 250V FUSIBILE TEMPORIZZATO
2AT 250V FUSIBLE TEMPORIZADO

F602 3A15T 250V TIME-LAG W

36031420
FUSE R=Y
3A15T 250V FUSIBLE TEMPORISE R=Y
3A15T 250V SICHERUNG R=Y
3A15T 250V FUSIBILE
TEMPORIZZATO R=Y
3A15T 250V FUSIBLE
TEMPORIZADO R=Y

JK201 LOUDSPEAKER SOCKET

35209520
PRISE HAUT PARLEUR
LAUTSPRECHERBUCHSE
PRESA ALTOPARLANTE
TOMA HEMBRA ALTAVOZ

JK202 HEADPHONE SOCKET

35057380
PRISE CASQUE
KOPFHOERERBUCHSE
PRESA JACK
TOMA JACK

LCD1 DISPLAY LCD(SDT-A1083-

36038080
TN-1) R=Y
AFFICHEUR LCD(SDT-A1083­TN-1) R=Y
LCD-ANZEIGE(SDT-A1083­TN-1) R=Y
VISUALIZZATORE LCD(SDT­A1083-TN-1) R=Y
VISUALIZADOR LCD(SDT­A1083-TN-1) R=Y

RL601 RELAY 5V W

35209450
RELAIS 5V
RELAIS 5V
RELEE 5V
RELEE 5V

S101,102,103, MICROSWITCH R=Y

36038090

104,105,106, MICRO CONTACTEUR R=Y
107,108,110, MIKROSCHALTER R=Y
119 MICROINTERRUTTORE R=Y

MICROCONTACTOR R=Y

EQUIPMENT/PRESENTA TION
EQUIPEMENT/PRESENTA TION
AUSS TATTUNG/GEHAEUSE
PARTI VARIE
EQUIPO/PRESENTACION

CS86M REMOTE CONTROL

36038720
CS86M TELECOMMANDE
CS86M FERNBEDIENUNG
CS86M TELECOMANDO
CS86M TELEMANDO

LOUDSPEAKER BOX ASSY RIGHT OR LEFT

36039460
ENCEINTE ACOUSTIQUE GAUCHE OU DROITE
LAUTSPRECHERBOX RECHTS ODER LINKS
CASSA ACUSTICA DESTRO O SINISTRO
CAJA ACUSTICA DERECHA O IZQUIERDA

POWER SUPPLY LEAD W

36037980
CORDON D’ALIMENTATION
NETZKABEL
CAVO DI ALIMENTAZIONE
CABLE DE ALIMENTACION

FOLDING BOX(CS86M)

56191790
EMBALLAGE CARTON(CS86M)
KARTON(CS86M)
IMBALLAGGIO CARTONE(CS86M)
EMBALAJE CARTON(CS86M)

FITTING UPPER LEFT

35849000
CALE SUPERIEURE GAUCHE
POLSTER OBEN LINKS
DISTANZIATORE SUPERIORE SINISTRA
CALZO SUPERIOR IZQUIERDA

FITTING UPPER RIGHT

35848990
CALE SUPERIEURE DROITE
POLSTER OBEN RECHTS
DISTANZIATORE SUPERIORE DESTRA
CALZO SUPERIOR DERECHA

FITTING DOWNER LEFT

35848980
CALE INFERIEURE GAUCHE
POLSTER UNTEN LINKS
DISTANZIATORE INFERIORE SINISTRA
CALZO INFERIOR IZQUIERDA

FITTING DOWNER RIGHT

35848970
CALE INFERIEURE DROITE
POLSTER UNTEN RECHTS
DISTANZIATORE INFERIORE DESTRA
CALZO INFERIOR DERECHA

FM ANTENNA

35711760
ANTENNE FM
FM ANTENNE
ANTENNA FM
ANTENA FM

CS86M 2/4

CHASSIS AND PRESENTATION
CHASSIS ET PRESENTATION
CHASSIS UND GEHAEUSETEILE
TELAIO E DI PRESENTAZIONE
CHASIS Y PRESENTACION

01 CD DOOR

35848930
VOLET CD
CD KLAPPE
SPORTELLO CD
TAPA CD

06 SPRING TORSION CD DOOR

35210350
RESSORT A EPINGLE VOLET CD
NADELFEDER CD KLAPPE
MOLLA DI TORSIONE SPORTELLO CD
RESSORTE HORQUILLA TAPA CD

07 SUPPORT CD MECHANISM

36038710
SUPPORT MECANIQUE CD
HALTER CD LAUFWERK
SUPPORTO MECCANICA CD
SOPORTE MECANISMO CD

08 LEAF SWITCH R=Y (CD DOOR)

36038210
INTERRUPTEUR A LAMES R=Y (CD DOOR)
FEDERUNTERBRECHER R=Y (CD DOOR)
INTERRUTORE A LAMINES R=Y (CD DOOR)
INTERRUPTOR DE CUCHILLA R=Y (CD DOOR)

09 LOCK CD DOOR

35799410
VERROU VOLET CD
RIEGEL CD KLAPPE
CHIUSURA SPORTELLO CD
CERROJO TAPA CD

10 CD DOOR DAMPER GEAR

35210340
ROUE DENTEE VOLET CD
ZAHNRAD CD HALTER
RUOTA DENTATA SPORTELLO CD
RUEDA DENTADA TAPA CD

11 GEAR WHEEL CD HOLDER

35058800
SUPPORT ROUE DENTEE VOLET CD
HALTER ZAHNRAD
SUPPORTO RUOTA DENTADA
SPORTELLO CD
SOPORTE RUEDA DENTADA TAPA CD

16 CD OPEN LEVER

35215410
LEVIER OUVERTURE VOLET CD
HEBEL DOOR CD
LEVA APERTURA SPORTELLO CD
LEVA APERTURA TAPA CD

17 CD EJECT SPRING

35215420
RESSORT VOLET CD
FEDER CD KLAPPE
MOLLA SPORTELLO CD
RESSORTE TAPA CD

20 REAR PANEL

35914010
COFFRET ARRIERE
RUECKWAND
PANNELLO POSTERIORE
TAPA POSTERIOR

37 ON/OFF BUTTON

35914050
TOUCHE MARCHE/ARRET
EIN-AUS TASTE
TASTO ACCESO/SPENTO
TECLA MARCHA/PARADA

40 BUTTON STRIP 7 KEYS LEFT

35849680
BARRETTE DE 7 TOUCHES GAUCHE
TASTENLEISTE 7 TASTE LINKS
PIATTINA 7 TASTI SINISTRA
PLACA DE 7 TECLAS IZQUIERDA

41 BUTTON STRIP 7 KEYS RIGHT

35849670
BARRETTE DE 7 TOUCHES DROITE
TASTENLEISTE 7 TASTE RECHTS
PIATTINA 7 TASTI DESTRA
PLACA DE 7 TECLAS DERECHA

42 EQ KNOB

35849660
TOUCHE EQ
EQ TASTE
TASTO EQ
TECLA EQ

44 LOCK CASSETTE DOOR

35849730
VERROU DU VOLET CASSETTE
RIEGEL CASSETTE KLAPPE
CHIUSURA SPORTELLO CASSETTA
ERROJO TAPA CASSETTE

46 FRONT PANEL BUTTON TRIM UPPER

35849690
BOUTON HAUT DECORATION FACADE
FRONTPLATTE ZIERRAHMEN TASTE OBEN
FINIZIONE TASTO SUPERIOR
PANNEL. FRONTAL
TECLA EMBELLECEDOR SUPERIOR
PANEL FRONT.

48 FRONT PANEL

35914000
FACADE
FRONTPLATTE
PANNELLO FRONTALE
PANEL FRONTAL

49 BUTTON VOLUME RING

35849710
BAGUE TOUCHE VOLUME
TASTE VOLUME RING
ANELLO TASTO VOLUME
ANILLO TECLA VOLUME

50 VOLUME KNOB

35848910
BOUTON VOLUME
LAUTSTAERKEKNOPF
ROTELLA DI PLASTICA VOLUME
RUEDA PLASTICA MANDO VOLUMEN

51 DISPLAY WINDOW

35914020
GLACE AFFICHEUR
ANZEIGEFENSTER
VETRO DEL VISUALZZATORE
CRISTAL DEL VISUALIZADOR

52 FRONT PANEL BUTTON TRIM DOWNER

35849700
BOUTON DECORATION BAS FACADE
FRONTPLATTE ZIERRAHMEN TASTE UNTEN
FINIZIONE TASTO INFERIOR
PANNEL. FRONTAL
TECLA EMBELLECEDOR INFERIOR
PANEL FRONT.

53 CASSETTE HOLDER

35796690
PORTE CASSETTE
CASSETTENHALTER
PORTACASSETTA
PORTACASSETTE

54 SPRING TORSION HOLDER CASSETTE

35210210
RESSORT A EPINGLE VOLET CASSETTE
NADELFEDER CASSETTENKLAPPE
MOLLA DI TORSIONE PORTACASSETTA
RESORTE HORQUILLA PORTACASETTE

55 CASSETTE FLAP DOOR

36038700
VOLET CASSETTE
CASSETTENKLAPPE
SPORTELLO CASSETTA
TAPA CASSETTE

56 CASSETTE FLAP DOOR TRIM

35849740
DECORATION VOLET CASSETTE
ZIERRAHMEN CASSETTENKLAPPE
FINIZIONE DI SPORTELLO CASSETTA
EMBELLECEDOR TAPA CASSETTE

57 CASSETTE FLAP WINDOW

35914030
GLACE VOLET CASSETTE
FENSTER CASSETTENKLAPPE
VETRO SPORTELLO CASSETTA
CRISTAL TAPA CASSETTE

CS86M 3/4

3521035006352154101635215420

17

35210340

10

3505880011359140102035849670

41

359140503735849680

40

35914000483584969046359140205135849700523579669053360387005535914030

57

35849660

42

35849730

44

35058800

11

35210340

10

35849710

49

35210210

54

35848910

50

35849740

56

36038710

07

35848930

01

36038210

08

35799410

09
