Thomson CS520 User Manual [nl]

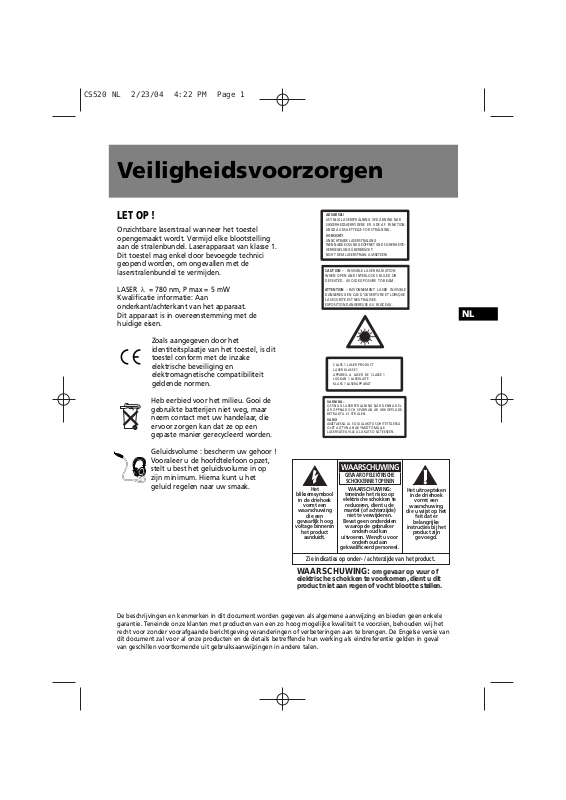

Veiligheidsvoorzorgen
LET OP !
Onzichtbare laserstraal wanneer het toestel
opengemaakt wordt. Vermijd elke blootstelling
aan de stralenbundel. Laserapparaat van klasse 1.
Dit toestel mag enkel door bevoegde technici
geopend worden, om ongevallen met de
laserstralenbundel te vermijden.
LASER λ = 780 nm, P max = 5 mW
Kwalificatie informatie: Aan
onderkant/achterkant van het apparaat.
Dit apparaat is in overeenstemming met de
huidige eisen.
Zoals aangegeven door het
identiteitsplaatje van het toestel, is dit
toestel conform met de inzake
elektrische beveiliging en
elektromagnetische compatibiliteit
geldende normen.
Heb eerbied voor het milieu. Gooi de
gebruikte batterijen niet weg, maar
neem contact met uw handelaar, die
ervoor zorgen kan dat ze op een
gepaste manier gerecycleerd worden.
Geluidsvolume : bescherm uw gehoor !
Vooraleer u de hoofdtelefoon opzet,
stelt u best het geluidsvolume in op
zijn minimum. Hierna kunt u het
geluid regelen naar uw smaak.
NL
De beschrijvingen en kenmerken in dit document worden gegeven als algemene aanwijzing en bieden geen enkele
garantie. Teneinde onze klanten met producten van een zo hoog mogelijke kwaliteit te voorzien, behouden wij het
recht voor zonder voorafgaande berichtgeving veranderingen of verbeteringen aan te brengen. De Engelse versie van
dit document zal voor al onze producten en de details betreffende hun werking als eindreferentie gelden in geval
van geschillen voortkomende uit gebruiksaanwijzingen in andere talen.
CAUTION – INVISIBLE LASER RADIATION
WHEN OPEN AND INTERLOCKS FAILED OR
DEFEATED. AVOID EXPOSURE TO BEAM.
ATTENTION –
RAYONNEMENT LASER INVISIBLE
DANGEREUX EN CAS D'OUVERTURE ET LORSQUE
LA SECURITE EST NEUTRALISEE.
EXPOSITION DANGEREUSE AU FAISCEAU.
VARNING–
OSYNLIG LASERSTRÅLNING NÄR DENNA DEL
ÄR ÖPPNAD OCH SPÄRRAN ÄR URKOPPLADE.
BETRAKTA EJ STRÅLEN.
VARO!
AVAT TAESSA JA SOUJALUKITUS OHITETT
AESSA
OLET AL
TTIINA NÄKYMÄTTÖMÄLLE.
LASERSÄTEILYLLE ÄLÄ KATSO SÄTEESEEN.
CS520 NL 2/23/04 4:22 PM Page 1
ADVARSEL!
USYNLIG LASERSTRÅLNING VED ÅBNING NAR
YDERE ER UDE AF FUNKTION.
SIKKERHEDSAFBR
UNGDÅ UDSAETTELSE FOR STRÅLNING.
VORSICHT!
UNSICHTBARE LASERSTRALUNG
WENN ABDECKUNG GEÖFFNET UND SICHERHEITS–
VERRIEGELUNG ÜBERBRÜCKT.
NICHT DEM LASERSTRAHL AUSSETZEN!
CLASS 1 LASER PRODUCT
LASER KLASSE 1
AREIL
APP
A LASER
LUOKAN 1 LASERLAITE
KLASS 1 LASERAPPARAT
DE CLASSE 1
WAARSCHUWING
GEVAAR OP ELEKTRISCHE
SCHOKKENNIET OPENEN
Het
bliksemsymbool
in de driehoek
vormt een
waarschuwing
die een
gevaarlijk hoog
voltage binnenin
het product
aanduidt.
WAARSCHUWING:
teneinde het risico op
elektrische schokken te
reduceren, dient u de
mantel (of achterzijde)
niet te verwijderen.
Bevat geen onderdelen
waarop de gebruiker
onderhoud kan
uitvoeren. Wendt u voor
onderhoud aan
gekwalificeerd personeel.
Zie indicaties op onder- / achterzijde van het product.
WAARSCHUWING: om gevaar op vuur of
elektrische schokken te voorkomen, dient u dit
product niet aan regen of vocht bloot te stellen.
Het uitroepteken
in de driehoek
vormt een
waarschuwing
die u wijst op het
feit dat er
belangrijke
instructies bij het
product zijn
gevoegd.
1
NL
Inhoudstafel
Veiligheidsvoorzorgen
Om te beginnen . . . . . . . . . . . . . . . . .2
Uitpakken van het systeem . . . . . . . . . . . . . . .2
Achteraanzicht . . . . . . . . . . . . . . . . . . . . . . . . .2
De FM en AM antennes gebruiken . . . . . . .2
De luidsprekers aansluiten . . . . . . . . . . . . . .2
Installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Bediening en Indicatoren . . . . . . . . .3
Op het toestel . . . . . . . . . . . . . . . . . . . . . . . . .3
Vooraanzicht . . . . . . . . . . . . . . . . . . . . . . . .3
Bovenaanzicht . . . . . . . . . . . . . . . . . . . . . . .4
Afstandsbediening . . . . . . . . . . . . . . . . . . . . . .5
Installatie van de batterijen . . . . . . . . . . . . .6
Afbeelding . . . . . . . . . . . . . . . . . . . . .6
Instellingen . . . . . . . . . . . . . . . . . . . .7
Tonen van de demonstratie . . . . . . . . . . . . . . .7
Instellen van de klok . . . . . . . . . . . . . . . . . . . .7
De timer instellen . . . . . . . . . . . . . . . . . . . . . . .7
De timer activeren . . . . . . . . . . . . . . . . . . . .7
Slaapmodus . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Geluidsregeling . . . . . . . . . . . . . . . . .8
Volumeregeling . . . . . . . . . . . . . . . . . . . . . . . .8
Booster voor de bassen . . . . . . . . . . . . . . . . . .8
Klankdemping . . . . . . . . . . . . . . . . . . . . . . . . .8
Gebruik van geprogrammeerde Equalizer
Curves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Uw eigen curve aanmaken . . . . . . . . . . . . .8
CD Speler . . . . . . . . . . . . . . . . . . . . . .9
Belangrijke informatie voor cd en mp3 . . . . . .9
Nota’s betreffende CD-R / RW Disks . . . . . .9
Opmerking bij het afspelen van mp3 disc . .9
Cd's laden . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Cd's afspelen en pauzeren . . . . . . . . . . . . . . .10
Opmerkingen over gewone mp3 Afspelen . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Speel en laad tegelijkertijd op deze manier .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Afspelen stoppen . . . . . . . . . . . . . . . . . . . . . .10
Een cd selecteren . . . . . . . . . . . . . . . . . . . . . .11
Mappen selecteren (alleen mp3 cd's) . . . . . .11
Door een cd zoeken . . . . . . . . . . . . . . . . . . . .11
Cd-informatie . . . . . . . . . . . . . . . . . . . . . . . . .11
Samplen van tracks . . . . . . . . . . . . . . . . . . . .11
Herhalen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Willekeurig afspelen . . . . . . . . . . . . . . . . . . .11
Een CD-programma opstellen . . . . . . . . . . . .12
Een programmalijst afspelen . . . . . . . . . . .12
De programmalijst tonen . . . . . . . . . . . . .12
De programmalijst bewerken . . . . . . . . . .12
Een programmalocatie wissen . . . . . . . . . .12
Tuner . . . . . . . . . . . . . . . . . . . . . . . . .13
De tuner selecteren . . . . . . . . . . . . . . . . . . . .13
Afstemmen op een zender . . . . . . . . . . . . . .13
Gebruik van geprogrammeerde zenders . . . .13
Het Auto Preset Programma (enkel voor FM)13
Manueel programmeren . . . . . . . . . . . . . . . .13
Het stereosignaal uitschakelen . . . . . . . . . . .13
Afstemmen op een RDS-zender . . . . . . . . . . .14
Tonen van de informatie van de RDS
zender . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Zoeken via het programmatype (PTY) . . . . .14
Cassetterecorde . . . . . . . . . . . . . . . .15
De cassettespeler selecteren . . . . . . . . . . . . .15
Afspelen van een cassette . . . . . . . . . . . . . . .15
Tel ler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Opnemen . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Van de tuner . . . . . . . . . . . . . . . . . . . . . . .15
Van een CD . . . . . . . . . . . . . . . . . . . . . . . . .15
Vanaf AUX . . . . . . . . . . . . . . . . . . . . . . . . .15
Tips om problemen op te lossen . . .16
Onderhoud . . . . . . . . . . . . . . . . . . . .18
Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
CD speler . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Cassetterecorder . . . . . . . . . . . . . . . . . . . . . . .18
CD’s behandelen . . . . . . . . . . . . . . . . . . . . . . .18
CD’s reinigen . . . . . . . . . . . . . . . . . . . . . . . . .18
Onderhoud van de CD lens . . . . . . . . . . . . . .18
Meer informatie . . . . . . . . . . . . . . . .19
Veiligheidsvoorzorgen . . . . . . . . . . . . . . . . . .19
Belangrijke informatie over de batterijen . . .19
Veiligheid ivm. de hoofdtelefoon . . . . . . . . .19
Bega geen wetsovertreding . . . . . . . . . . . . . .19
Technische specificaties . . . . . . . . . . . . . . . . .19
CS520 NL 2/23/04 4:22 PM Page 2
Uitpakken van het systeem :
U moet het volgende aantreffen :
• één apparaat (met 2 luidsprekers)
• één afstandsbediening
• één AM lusantenne
• éénFM draad antenna
• één handleiding
• één Thomson garantiekaart
Achteraanzicht
1. Aansluiting voor de AM lusantenne
2. FM Antenna Kontakt
3. Plugs voor de luidsprekers
4. Aux In.
De FM en AM antennes gebruiken
Voordat u uw audiosysteem gebruikt is het goed
om u zich te verzekeren dat de FM en AM
antennes naar behoren zijn geplaatst.
Sluit de FM-antenne aan op de stekerbus FM op
de achterkant van het apparaat. Wikkel haar af
en zorg ervoor dat ze helemaal is uitgelegd
(U kunt het ook op de muur achter het apparaat
plakken. Hoe hoger hoe beter). Als u ook naar
AM stations wilt luisteren zult u ook de AM
raamantenne aan de achterkant moeten
verbinden. Draai de AM raamantenne voor
betere ontvangst.
De luidsprekers aansluiten
Verbind de rode draad (aan de linker luidspreker)
met het rode aansluitcontact voor de linker
luidspreker (L) aan de achterkant van het
apparaat en de zwarte draad (aan de linker
luidspreker) met het zwarte aansluitcontact voor
de linker luidspreker (L). Volg dezelfde procedure
om de rechter (R) luidspreker aan te sluiten.
Installeren
Zorg voor voldoende ventilatie door de hieronder
vermelde afstanden te respecteren :
2
NL
Om te beginnen
1
2
3
4
10 cm
10 cm
10 cm
10 cm
5 cm
Vooraanzicht
Zijaanzicht
CS520 NL 2/23/04 4:22 PM Page 3
Draadaansluiting aan de luidspreker
R L
R L
+ +
AUX IN
MAIN SPEAKERS 6Ω
AM LOOP
FM 75Ω
Druk het eindklemmetje van de
luidspreker omlaag om de draad
erdoor te steken.
OPMERKING: Zorg dat de isolatie op alle verbindingspunten volledig van
de einden van de luidsprekerdraden is verwijderd.
T
R
E
A
N
P
U
E
T
ON/ECO SOURCE
D
C
mp
R
O
C
K
P
O
P
D
R
I
E
S
B
C
M
N
U
CLOCK
TIMER RECORDPROG/SET
DISC 1 DISC 2 DISC 3 DISC 4 DISC 5
CD-R / RW COMPATIBLE
A
U
X
3
M
O
T
S
U
C
C
I
S
S
A
L
C
J
A
Z
Z
BAND/
AUTO PROG
CD INFO
Laat het klemmetje los om de
draad in de eindaansluiting vast
te zetten.
TUNE/PRESET
PRESET
-
+
VOLUME
DEMO
5 DISC CHANGER
Op het toestel
Vooraanzicht
ON/ECO - Druk hierop op en houd deze in
standby-modus om naar de ECO-modus te gaan
(energiebesparing, zonder klokweergave). Druk
kort om het apparaat aan en uit te zetten.
SOURCE - Selecteert tussen cd afspelen, tuner,
cassettespeler en AUX.
CLOCK - toont de tijd en schakelt de
klokinstel-modus in.
TIMER - schakelt de tijdinstel-modus in, en
schakelt de timer in of uit.
RECORD - om het opnemen te starten.
PROG/SET - Hiermee kunt u de
programmeermodus voor de CD-speler en de
Tuner.
In de Klok- en timerinstelmodus - Past de nieuwe
instellingen voor de klok- en timermodus toe.
BAND/AUTO PROG/CD INFO - In cd-modus selecteert deze uit de weergegeven
schijfgegevens.
In de gewone mp3-modus - Toont het totale
aantal mappen en totale aantal tracks op de
huidige schijf als het afspelen volledig gestopt is;
Toont het huidige tracknummer, de naam van de
huidige map en de totale tijd van de huidige
track tijdens het afspelen.
In Tunermodus - Wisselt tussen de radiobanden.
Gaat naar automatisch voorgeprogrammeerd
programma in de FM-modus.
DEMO - Zet de demonstratie aan of uit.
DISC 1 / DISC 2 / DISC 3 / DISC 4 / DISC 5 -
Directe toegang tot de overeenkomstige cd-lade
voor het afspelen.
OPEN/CLOSE - dit opent en sluit het diskvak.
PLAY / PAUSE - In cd-modus - Speelt de cd
en pauzeert deze; In Tapemodus - Speelt en
pauzeert het afspelen van de cassette.
3
NL
Bediening en Indicatoren
Tip:
in de STANDBY-modus (de toets ON/ECO is
dan uit) wordt de tijd getoond. Om het
systeem in de vorige gebruikte modus te
plaatsen, drukt u op ON/ECO. Druk op CD,
TAPE, TUNER, of AUX (enkel op de
afstandsbediening) om de overeenstemmende
modus te kiezen. De icoontjes op het display
zeggen u welke modus gekozen is.
CS520 NL 2/23/04 4:22 PM Page 4
T
R
E
A
N
P
U
E
ON/ECO SOURCE
D
I
S
C
N
T
A
D
C
R
O
C
K
R
E
B
M
U
U
X
mp
3
M
O
T
S
U
C
P
C
O
I
S
P
S
A
L
C
J
A
Z
Z
TUNE/PRESET
PRESET
-
+
VOLUME
CLOCK
TIMER RECORDPROG/SET
DISC 1 DISC 2 DISC 3 DISC 4 DISC 5
CD-R / RW COMPATIBLE
BAND/
DEMO
AUTO PROG
CD INFO
5 DISC CHANGER
TUNE/PRESET - In cd-modus - Stopt het
afspelen van de cd.
In de gewone mp3-modus - Gaat terug naar de
eerste track op de huidige schijf.
In Tunermodus - Stelt de afstem- of
voorprogrammeermodus in.
In Tapemodus - Stopt het afspelen van de
cassette.
PRESET + / SKIP FORWARD - In cd-modus Gaat naar de volgende cd-track; selecteert de
volgende programmalocatie.
In Tunermodus - Stemt af op een hogere
radiofrequentie; selecteert het volgende
voorgeprogrammeerde station.
In Tapemodus - Spoelt de cassette snel vooruit.
In Klok- of timermodus - Verhoogt het cijfer van
het uur en de minuten.
PRESET - / SKIP BACKWARD - In cd-modus
- Gaat naar de vorige cd-track; selecteert de
vorige programmalocatie.
In Tunermodus - Stemt de radio af op een lagere
frequentie; selecteert het vorige
voorgeprogrammeerde station.
In Tapemodus - Spoelt de cassette terug.
In Klok- of timermodus - Verlaagt het cijfer van
het uur en de minuten.
VOLUME - Past het volume aan.
Bovenaanzicht
PHONES - aansluiting voor de hoofdtelefoon.
4
NL
Bediening en Indicatoren
CS520 NL 2/23/04 4:22 PM Page 5
PHONES
NL
5
Bediening en Indicatoren
Afstandsbediening
ON/ECO -Druk hierop op en houd deze in
standby-modus om naar de ECO-modus te gaan
(energiebesparing, zonder klokweergave).
EQ - om de vaste instellingen van de equalizer te
kiezen.
B. BOOST - om de bassenbooster aan of uit te
zetten.
OPEN•CLOSE - dit opent en sluit het diskvak.
CD - voor de CD speler.
TUNER - om de radio aan te zetten.
TAPE - voor de cassetterecorder.
AUX - om een externe input te kiezen.
REPEAT•RDS - om een spoor of een CD of alle
CD’s te herhalen. Wanneer de radio ingeschakeld
is, wordt er RDS informatie getoond.
•PTY - Schakelt willekeurig luisteren in cdmodus aan/uit. En om het zoeken volgens
programmatype in te schakelen.
FM ST - Kiest tussen stereo- en monogeluid in de
FM tunermodus.
INTRO•CT - om de INTRO-modus in te schakelen,
die de eerste 10 seconden van elk spoor speelt en
de RDS tijd toont. Toont de RDS tijd in
tunermodus.
MUTE - Dempt de geluidsweergave.
SLEEP - druk hierop om het aantal minuten te
kiezen waarna het apparaat uitgeschakeld wordt.
FOLDER•PRESET / - In de gewone mp3modus- Gaat naar de volgende en vorige map in
de stopmodus.
In Tunermodus - Selecteert het volgende/ vorige
voorgeprogrammeerde station.
In Klok- of timermodus - Verhoogt / verlaagt het
cijfer van het uur of de minuten.
VOL of - regelt het geluidsniveau.
STOP - In cd-modus - Stopt het afspelen van
de cd. In de gewone mp3-modus - Gaat terug
naar de eerste track op de huidige schijf. In
programmeermodus - Wist het programma; In
Tapemodus - Stopt het afspelen van de cassette.
PLAY/PAUSE - In cd-modus - Speelt de cd
en pauzeert deze; In Tapemodus - Speelt en
pauzeert het afspelen van de cassette.
SKIP BACKWARD - In cd-modus - Gaat naar
de vorige cd-track en instelopties; zoekt terug
door cd; In Tapemodus - Spoelt de cassette terug;
In Tunermodus - Stemt de radio af op een lagere
frequentie.
SKIP FORWARD - In cd-modus - Gaat naar
de volgende cd-track en instelopties; zoekt
vooruit door de cd; In Tapemodus - Spoelt de
cassette snel vooruit; In Tunermodus - Stemt af op
een hogere radiofrequentie.
RECORD - om het opnemen te starten.
DISC SKIP - Springt naar de volgende schijf in cd-
modus.
CS520 NL 2/23/04 4:22 PM Page 6
Loading...
