Thomson CS500 User Manual [de]

D

CS500 D 7/7/03 4:40 PM Page 1

D

Sicherheitshinweise

Thomson-Information

ACHTUNG!
Unsichtbare Laserstrahlung bei geöffnetem Gerät.
Vermeiden Sie es, sich dem Strahl auszusetzen. Klasse 1
Laserprodukt. Diese Anlage darf nur von quali­fiziertem Fachpersonal geöffnet werden, um Unfälle
durch den Laserstrahl zu vermeiden.

LASER λ = 780 nm, P max = 5 mW
Datenschild: Auf der Unter-Hinterseite der Einheit
Diese Einheit entspricht den geltenden Vorschriften.

In Zusammenhang mit dem Typenschild
entspricht dieses Gerät den derzeit
gültigen Normen bezüglich elektrischer
Sicherheit und elektromagnetischer
Verträglichkeit.

Bitte schützen Sie die Umwelt. Bevor Sie
Batterien wegwerfen, sollten Sie sich
bei Ihrem Händler erkundigen, ob
dieser sie zum Spezialrecycling sammelt.

Lassen Sie es schallen – aber nicht in Ihre
Ohren!
Achten Sie darauf, die Lautstärke am
Gerät herunterzudrehen, bevor Sie den
Kopfhörer aufsetzen. Drehen Sie die
Lautstärke erst dann auf den
gewünschten Pegel hinauf, wenn der
Kopfhörer plaziert ist.

CAUTION – INVISIBLE LASER RADIATION
WHEN OPEN AND INTERLOCKS FAILED OR
DEFEATED. AVOID EXPOSURE TO BEAM.

ATTENTION –

RAYONNEMENT LASER INVISIBLE
DANGEREUX EN CAS D'OUVERTURE ET LORSQUE
LA SECURITE EST NEUTRALISEE.
EXPOSITION DANGEREUSE AU FAISCEAU.

CS500 D 7/7/03 4:40 PM Page 2

ADVARSEL!

USYNLIG LASERSTRÅLNING VED ÅBNING NAR
SIKKERHEDSAFBR

UNGDÅ UDSAETTELSE FOR STRÅLNING.

VORSICHT!

UNSICHTBARE LASERSTRALUNG
WENN ABDECKUNG GEÖFFNET UND SICHERHEITS–
VERRIEGELUNG ÜBERBRÜCKT.
NICHT DEM LASERSTRAHL AUSSETZEN!

YDERE ER UDE AF FUNKTION.

CLASS 1 LASER PRODUCT
LASER KLASSE 1

AREIL

APP

A LASER
LUOKAN 1 LASERLAITE
KLASS 1 LASERAPPARAT

VARNING–

OSYNLIG LASERSTRÅLNING NÄR DENNA DEL
ÄR ÖPPNAD OCH SPÄRRAN ÄR URKOPPLADE.
BETRAKTA EJ STRÅLEN.

VARO!

AVAT T AESSA JA SOUJALUKITUS OHITETT
OLET AL

TTIINA NÄKYMÄTTÖMÄLLE.

LASERSÄTEILYLLE ÄLÄ KATSO SÄTEESEEN.

DE CLASSE 1

AESSA

1

Sicherheitshinweise

D

Inhalt

Sicherheitshinweise

Erste Schritte . . . . . . . . . . . . .2

Gerät auspacken . . . . . . . . . . . . . . . . .2

Rückansicht . . . . . . . . . . . . . . . . . . . . .2

Verwenden der UKW- und MW-

Antennen . . . . . . . . . . . . . . . . . . . . . .2

Anschließen der Lautsprecher . . . . . .2

Installation . . . . . . . . . . . . . . . . . . . . . .2

Allgemeine Kontrollen . . . . .3

Hauptgerät . . . . . . . . . . . . . . . . . . . . .3

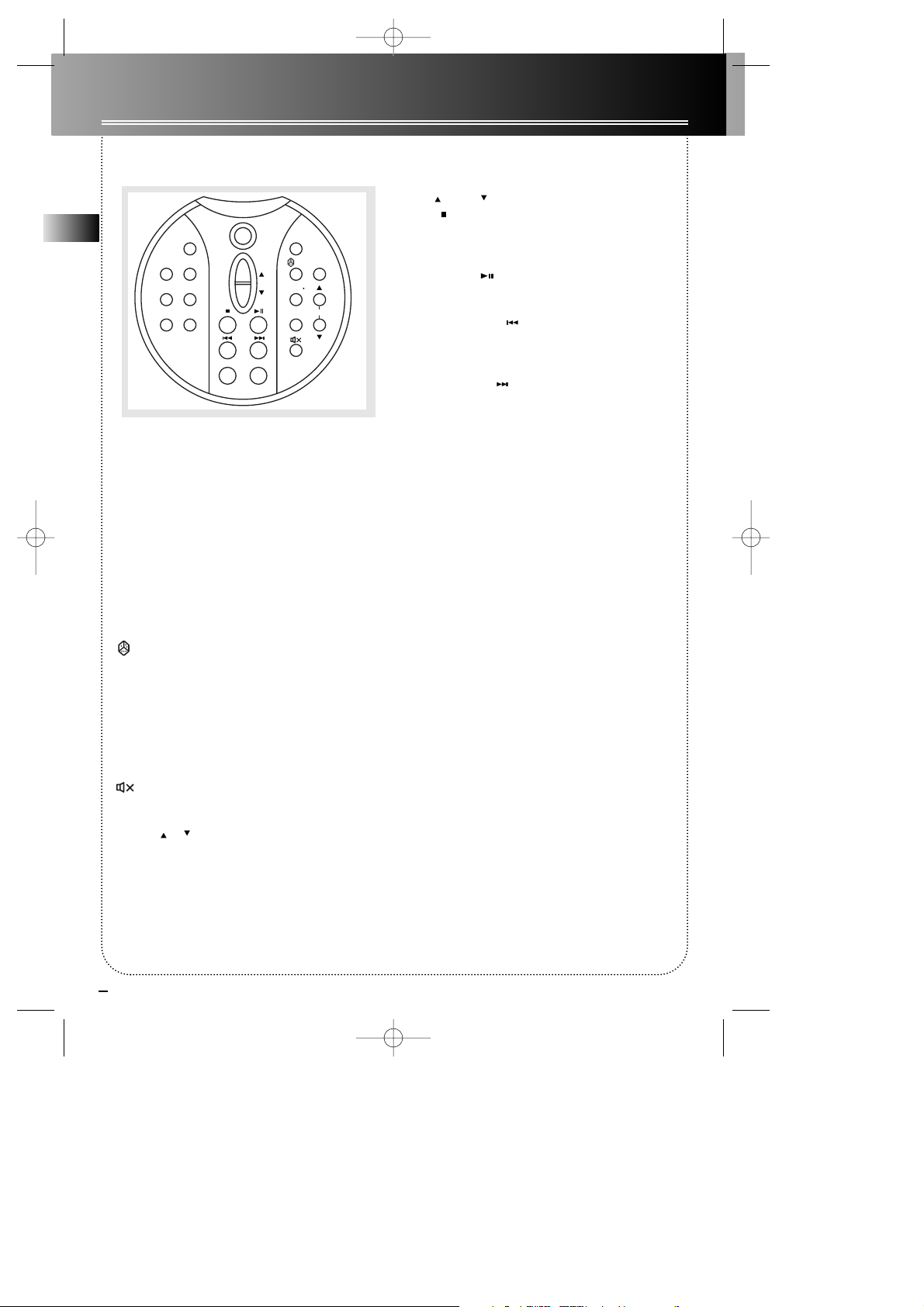

Fernbedienung . . . . . . . . . . . . . . . . . .4

Anzeige . . . . . . . . . . . . . . . . .5

Einstellungen . . . . . . . . . . . . .6

Demonstration zeigen . . . . . . . . . . . .6

Uhr/Timer anzeigen . . . . . . . . . . . . . .6

Uhr einstellen . . . . . . . . . . . . . . . . .6

Timer einstellen . . . . . . . . . . . . . . .6

Timer aktivieren . . . . . . . . . . . . . . .6

Schlafmodus . . . . . . . . . . . . . . . . . .6

Ton Funktionen . . . . . . . . . . .7

Lautstärkeregelung . . . . . . . . . . . . . . .7

X-Bass . . . . . . . . . . . . . . . . . . . . . . . . . .7

Audio stummschalten . . . . . . . . . . . . .7

Verwenden der voreingestellten

Equalizer Kurver . . . . . . . . . . . . . . . .7

CD Spieler . . . . . . . . . . . . . . .7

Hinweise zu CD-R/RW Discs . . . . . . . .7

Einlegen von Discs . . . . . . . . . . . . . . .7

Discs wiedergeben und pausieren . . .7

Disc auswählen . . . . . . . . . . . . . . . . . .8

CD durchsuchen . . . . . . . . . . . . . . . . .8

Zufallswiedergabe . . . . . . . . . . . . . . .8

Titel anspielen . . . . . . . . . . . . . . . . . . .8

Wiederholen . . . . . . . . . . . . . . . . . . . .8

Einstellen eines CD Programms . . . . .8

Wiedergabe der Programmliste . .8

Anzeigen der Programmliste . . . .8

Programmliste ändern . . . . . . . . . .8

Löschen einer Programmliste . . . .8

Radio . . . . . . . . . . . . . . . . . . .9

Wahl des Frequenzbandes . . . . . . . . .9

Radiostation einstellen . . . . . . . . . . . .9

Voreinstellungen verwenden . . . . . . .9

Automatisches Sender Voreinstellen 9

Manuelles Sender voreinstellen . . . . .9

Stereosignal unterdrücken . . . . . . . . .9

Einstellen einer RDS Radiostation . .10
Suchen über Programmart (PTY) . . .10

Kassettenrekorder . . . . . . . .11

Wahl des Kassettenrekorders . . . . . .11

Wiedergabe einer Kassette . . . . . . .11

Bandzählwerk . . . . . . . . . . . . . . . . . .11

Aufnehmen . . . . . . . . . . . . . . . . . . . .11

Vom Radio . . . . . . . . . . . . . . . . . .11

Von CD . . . . . . . . . . . . . . . . . . . . .11

Von AUX . . . . . . . . . . . . . . . . . . . .11

Tipps zur Störungsbehebung .

. . . . . . . . . . . . . . . . . . . . . . .12

Wartung . . . . . . . . . . . . . . . .13

Reinigung . . . . . . . . . . . . . . . . . . . . .13

CD-Spieler . . . . . . . . . . . . . . . . . . . . .13

Cassettenspieler . . . . . . . . . . . . . . . .13

Umgang mit der CD . . . . . . . . . . . . .13

Reinigung der CD . . . . . . . . . . . . . . .13

Reinigung der Linse des CD Spielers 13

Weitere informationen . . . .14

Sicherheitshinweise . . . . . . . . . . . . . .14

Wichtige Sicherheitshinweise zu

Batterien . . . . . . . . . . . . . . . . . . . . . .14

Sicherheitshinweise bei der

Verwendung des Kopfhörers . . . . . .14

Nicht übertreten . . . . . . . . . . . . . . . .14

Technische Daten . . . . . . . . . . . . . . .14



CS500 D 7/7/03 4:40 PM Page 3



IM DREIECK IST EIN

WICHTIGE, DIESEM

DAS

AUSRUFEZEICHEN

WARNZEICHEN,

DAS SIE AUF

PRODUKT

BEIGEFÜGTE

INSTRUKTIONEN

AUFMERKSAM

MACHT.

DER BLITZ UND DIE

PFEILSPITZE IM

DREIECK SIND EIN

WARNZEICHEN,

DAS SIE AUF

"GEFÄHRLICHE

STROMSPANNUNG

" IM INNEREN DES

PRODUKTS

AUFMERKSAM

MACHT.

VORSICHT

GEFAHR EINES 



ELEKTRISCHEN SCHLAGS

VORSICHT: ZUR

REDUZIERUNG DER GEFAHR

EINES ELEKTRISCHEN

SCHLAGS NICHT DIE
ABDECKUNG (ODER

RÜCKSEITE) ENTFERNEN.

KEINE VOM NUTZER ZU

WARTENDEN TEILE IM
INNEREN DES GERÄTS.

ÜBERLASSEN SIE DIE

WARTUNG QUALIFIZIERTEM

FACHPERSONAL.

SIEHE MARKIERUNG AUF DER GERÄTEUNTER- /

GERÄTERÜCKSEITE DES PRODUKTS

WARNUNG: ZUR VERMEIDUNG EINES BRANDES

ODER DER GEFAHR EINES ELEKTRISCHEN 
SCHLAGS DAS PRODUKT KEINEM REGEN ODER 
FEUCHTIGKEIT AUSSETZEN.

D

Erste Schritte

Gerät auspacken

Sie sollten folgende Teile vorfinden:

• ein Hauptgerät (mit 2 Lautsprechern);

• eine Fernbedienung;

• eine FM-Drahtantenne ;

• eine UKW-Antenne;

• ein Bedienungshandbuch;

• Eine Thomson Garantiekarte

Rückansicht

1. Buchsen für die MW-Rahmenantenne

2. UKW-Antennenanschluss

3. Hauptlautsprecherklemmen

4. Optische Ausgangsbuchse

Verwendung der UKW- und der MW-Antenne

Bevor Sie Ihre Tonanlage verwenden, sollten Sie sich
vergewissern, dass sowohl die UKW- als auch die MW­Antenne richtig ausgerichtet sind. Schließen Sie die
UKW-Antenne an den UKW-Antennenanschluss auf der
Rückseite des Geräts an. Rollen Sie die Antenne auf und
dehnen Sie sie voll aus. (Falls möglich, sollten Sie sie mit
Klebestreifen an der Wand hinter dem Gerät befestigen.
Dabei sollte sie so hoch wie möglich verlaufen.)
Sie müssen auch die MW-Rahmenantenne an die auf der
Rückseite befindliche Rahmenantennenbuchse
anschließen, um MW-Sendungen zu empfangen. Drehen
Sie die MW-Rahmenantenne in die Richtung des besten
Empfangs.

Anschließen der Lautsprecher

Schließen Sie den roten Draht (am linken Lautsprecher)
and die rote Klemme für den linken Lautsprecher (L)
auf der Rückseite des Gerätes an, und den schwarzen
Draht (am linken Lautsprecher) an die schwarze
Klemme für den linken Lautsprecher (L). Führen Sie das
gleiche Verfahren durch, um den rechten Lautsprecher
(R) anzuschließen.

Installation

Für ausreichende Belüftung bitte die unten
angegebenen Abstände einhalten:

10 cm

10 cm

Vorderansicht

10 cm

10 cm

5 cm

Seitenansicht

2

1

2

3

4

CS500 D 7/7/03 4:40 PM Page 4

AM LOOP

_

+

MAIN SPEAKERS 6Ω

FM 75Ω

AC

RL

Anschluss des Antennen- und des Lautsprecherkabels

Drücken Sie die Sicherung am
Lautsprecheranschluss nach unten
und stecken Sie das Kabel ein.

HINWEIS: Bitte stellen Sie für alle Anschlüsse sicher, dass die Isolierung
an den Enden des Antennen- und des Lautsprecherkabels vollständig
entfernt wurde.

Lassen Sie die Sicherung los.
Das Kabel sitzt jetzt fest im
Anschluss.

OPTICAL OUT

ON/ECO SOURCE TUNE/PRESET

DISC SKIP DISC OPEN/CLOSE

CD-R / RW COMPATIBLE

5 DISC CHANGER

DEMOVOLUME

D

Hauptgerät

Vorderseite

ON/ECO — Halten Sie die Taste im STANDBY-Modus kurz

gedrückt, um in den ECO (Stromsparmodus, ohne
Uhrenanzeige) zu gelangen.

Tipp: Im Standby Modus (betätigen Sie die ON/ECO
Taste) zeigt das Gerät die Zeit an. Betätigen Sie
ON/ECO, um in den vorherigen Modus zurück­zukehren. Betätigen Sie CD, TAPE, TUNER oder AUX
(nur auf der Fernbedienung), um den entsprechenden
Modus auszuwählen. Sehen Sie auf die
Anzeigesymbole, um zu erkennen in welchem Modus
Sie sind.

SOURCE - Wählt CD-Player / Radio / Kassettenrekorder /
Externe Quelle.

DISC SKIP — Springt im CD-Modus auf die nächste Disc.
DISC OPEN/CLOSE - Öffnen und schließen des CD-Faches
VOLUME - Einstellen der Lautstärke.
DEMO - Schaltet die Demonstrationsfunktion ein/aus.
TUNE/PRESET - Beendet CD Titel- oder

Kassettenfunktionen, wählt den Radio oder Vorwahl Modus.
PLAY/PAUSE - Gibt CDs oder Kassetten wieder, bzw.
aktiviert den Pause-Modus
SKIP FORWARD - Im CD Modus – Wählt den nächsten
Titel; wählt die nächste Programmposition.
In Radio Modus – Erhöhen der Frequenz; Auswahl der nächsten
voreingestellten Station.

Im Kassetten Modus – Schnellvorlauf.
Im Uhr oder Time Modus – Erhöhen der Stunden und Minuten

Ziffern.

SKIP BACKWARD - Im CD Modus – Wählt den vorheri-
gen Titel; wählt die vorherige Programmposition.
In Radio Modus – Verkleinern der Frequenz; Auswahl des
vorherigen voreingestellten Station.

Im Kassetten Modus – Schnellrücklauf
Im Uhr oder Time Modus – Verkleinern der Stunden und

Minuten Ziffern.

PHONES - Buchse zum Anschließen von Kopfhörern
AUX L/R - Buchse für Zusatzgerät

Bedienungsfeld

Öffnen Sie das Bedienungsfeld, indem Sie auf den unteren
Teil seiner Abdeckung drücken und den oberen Teil nach
außen drehen.
CLOCK - Aufruf des Modus zum Uhr einstellen; Anzeigen
der Zeit
TIMER - Aufruf des Modus zum Timer einstellen; Timer ein­/ausschalten

SLEEP - Zeitdauer des Schlafmodus wählen.
MIX/PTY - Zufallswiedergabe im CD Modus. Sucht im Radio

Modus nach einer Programmart.
REPEAT/RDS - Auswählen zwischen den
Wiederholfunktionen im CD Modus. Wenn das Radio aktiv
ist, Anzeige der RDS Informationen.
INTRO/CT - Wählt die Intro-Wiedergabe im CD Modus. Im
Radio Modus wird die RDS-Zeit angezeigt.
CD INFO/BAND - Im CD Modus, Auswahl zwischen den
Anzeigeoptionen für Zeit des aktuellen Titels, Restzeit des
aktuellen Titels oder Restzeit der CD. Im Radio Modus,
Auswahl des Frequenzbandes.
PROG/SET - Aufruf des Programmiermodus für CD und
Radio; neue Einstellungen für Uhr und Timer anwenden.

ST/MONO - Wählt Stereo oder Mono im Radio Modus aus.
RECORD - Startet die Kassettenaufnahme.
DISC 1 / DISC 2 / DISC 3 /DISC 4 / DISC 5 - Direkter

Zugriff auf die entsprechende CD für die Wiedergabe.

EQ - Zwischen verschiedenen Equalizer Optionen wählen.
X-BASS - Schaltet X-Bass an/aus.

Oberseite

OPEN/CLOSE — An der Tür Herunterdrücken, um das

Kassettenfach zu öffnen oder zu schließen.

3

Allgemeine Kontrollen

CS500 D 7/7/03 4:40 PM Page 5

PROG/SET ST/MONO RECORD

BAND

DEMOVOLUME

ON/ECO SOURCE TUNE/PRESET

DISC SKIP DISC OPEN/CLOSE

CLOCK TIMER SLEEP MIX REPEAT INTRO CD INFO

X-BASS EQ

DISC 1 DISC 2 DISC 3 DISC 4 DISC 5

PTY RDS

CT

PHONES AUXLR

F

U

L

L

L

O

K

C

E

D

E

T

G

T

I

E

C

S

S

C

A
