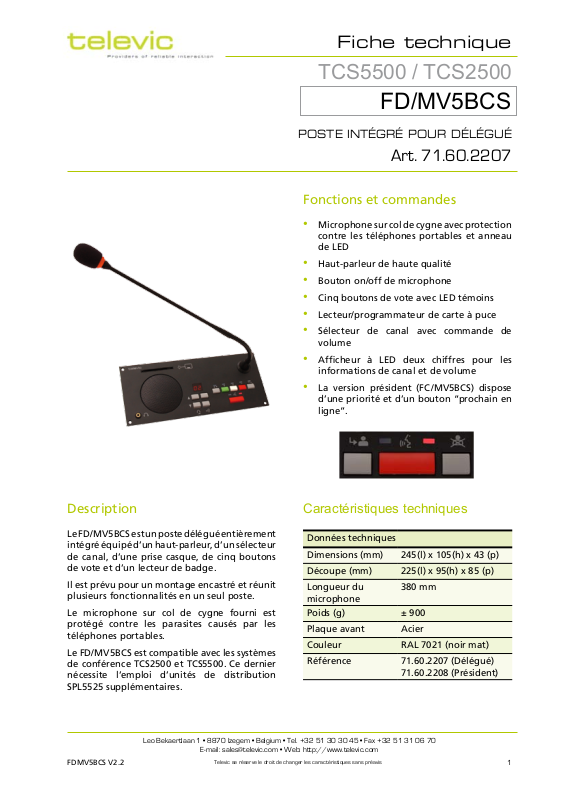

Fiche technique
TCS5500 / TCS2500
FD/MV5BCS
POSTE INTÉGRÉ POUR DÉLÉGUÉ
Art. 71.60.2207
Fonctions et commandes
Microphone sur col de cygne avec protection
•
contre les téléphones portables et anneau
de LED
Haut-parleur de haute qualité
•
Bouton on/off de microphone
•
Cinq boutons de vote avec LED témoins
•
Lecteur/programmateur de carte à puce
•
Description
Le FD/MV5BCS est un poste délégué entièrement
intégré équipé d’un haut-parleur, d’un sélecteur
de canal, d’une prise casque, de cinq boutons
de vote et d’un lecteur de badge.
Il est prévu pour un montage encastré et réunit
plusieurs fonctionnalités en un seul poste.
Le microphone sur col de cygne fourni est
protégé contre les parasites causés par les
téléphones portables.
Le FD/MV5BCS est compatible avec les systèmes
de conférence TCS2500 et TCS5500. Ce dernier
nécessite l’emploi d’unités de distribution
SPL5525 supplémentaires.
Sélecteur de canal avec commande de
•
volume
Afficheur à LED deux chiffres pour les
•
informations de canal et de volume
La version président (FC/MV5BCS) dispose
•
d’une priorité et d’un bouton “prochain en
ligne”.
Caractéristiques techniques
Données techniques
Dimensions (mm) 245(l) x 105(h) x 43 (p)
Découpe (mm) 225(l) x 95(h) x 85 (p)
Longueur du
microphone
Poids (g) ± 900
Plaque avant Acier
Couleur RAL 7021 (noir mat)
Référence 71.60.2207 (Délégué)
380 mm
71.60.2208 (Président)
FDMV5BCS V2.2
Leo Bekaertlaan 1 • 8870 Izegem • Belgium • Tel. +32 51 30 30 45 • Fax +32 51 31 06 70
E-mail: sales@televic.com • Web: http://www.televic.com
Televic se réserve le droit de changer les caractéristiques sans préavis
1
Accessoires Connectique
TEL151 Casque pour délégué (71.04.0151)
•
•
Carte à puce (71.43.2000)
Câble de bus numérique, RJ45 de 0,5 mm :
•
YPC1 1 m (71.67.4001)
YPC2 2 m (71.67.4002)
YPC5 5 m (71.67.4005)
YPC10 10 m (71.67.4010)
YPC20 20 m (71.67.4020)
Un câble de raccordement Ethernet
standard de 0,4 mm ne peut pas être
employé !
SPL5525 pour la connexion à une unité
•
centrale TCS5500 (71.67.5035)
Deux embases RJ 45 pour un câblage
•
indépendant en boucle, max. 20 unités/
branche
Prise jack 3,5 mm pour casque
•
Compatible avec les unités centrales
•
TCS2500
Compatible avec les unités centrales TCS5500
•
au travers de l’interface SPL5525
Dimensions
