TELEVIC INT5500 User Manual [fr, en]

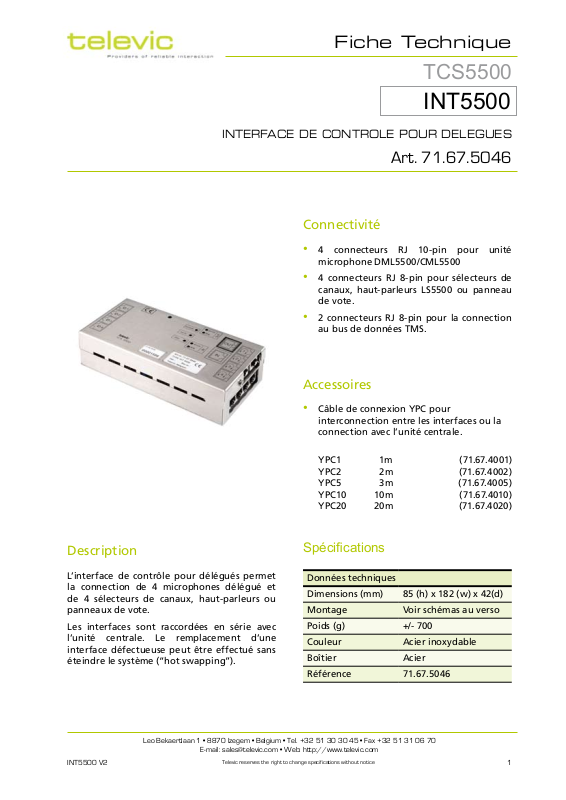

Fiche Technique

TCS5500

INT5500

INTERFACE DE CONTROLE POUR DELEGUES

Art. 71.67.5046

Connectivité

4 connecteurs RJ 10-pin pour unité

•

microphone DML5500/CML5500

4 connecteurs RJ 8-pin pour sélecteurs de

•

canaux, haut-parleurs LS5500 ou panneau
de vote.

2 connecteurs RJ 8-pin pour la connection

•

au bus de données TMS.

Description

L’interface de contrôle pour délégués permet
la connection de 4 microphones délégué et
de 4 sélecteurs de canaux, haut-parleurs ou
panneaux de vote.

Les interfaces sont raccordées en série avec
l’unité centrale. Le remplacement d’une
interface défectueuse peut être effectué sans
éteindre le système (“hot swapping”).

Accessoires

Câble de connexion YPC pour

•

interconnection entre les interfaces ou la
connection avec l’unité centrale.

YPC1 1m (71.67.4001)
YPC2 2m (71.67.4002)
YPC5 3m (71.67.4005)
YPC10 10m (71.67.4010)
YPC20 20m (71.67.4020)

Spécications

Données techniques

Dimensions (mm) 85 (h) x 182 (w) x 42(d)

Montage Voir schémas au verso

Poids (g) +/- 700

Couleur Acier inoxydable

Boîtier Acier

Référence 71.67.5046

Leo Bekaertlaan 1 • 8870 Izegem • Belgium • Tel. [phone] • Fax [phone]

INT5500 V2 1

E-mail: [email protected] • Web: http://www.televic.com

Televic reserves the right to change specifications without notice

detail

support

detail

support

INT5500 V2

Televic reserves the right to change specifications without notice

2
