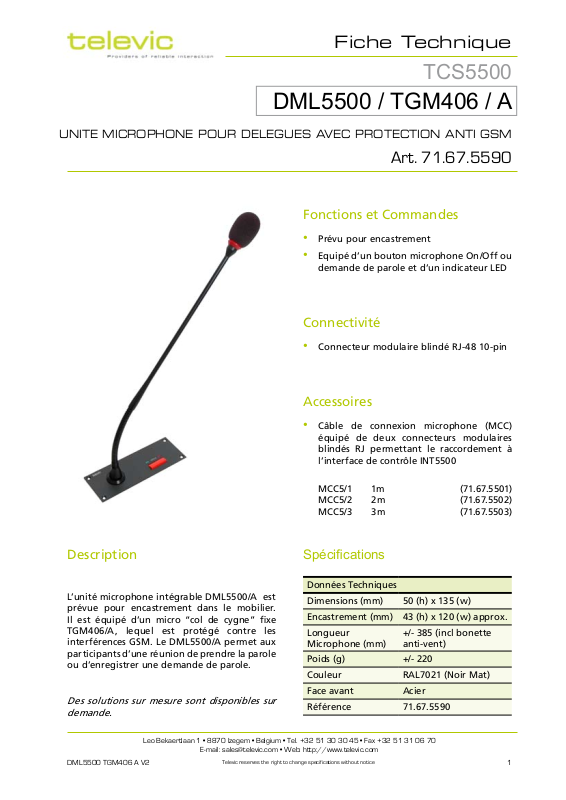

Fiche Technique
TCS5500
DML5500 / TGM406 / A
UNITE MICROPHONE POUR DELEGUES AVEC PROTECTION ANTI GSM
Art. 71.67.5590
Fonctions et Commandes
Prévu pour encastrement
•
Equipé d’un bouton microphone On/Off ou
•
demande de parole et d’un indicateur LED
Description
L’unité microphone intégrable DML5500/A est
prévue pour encastrement dans le mobilier.
Il est équipé d’un micro “col de cygne” fixe
TGM406/A, lequel est protégé contre les
interférences GSM. Le DML5500/A permet aux
participants d’une réunion de prendre la parole
ou d’enregistrer une demande de parole.
Des solutions sur mesure sont disponibles sur
demande.
Connectivité
Connecteur modulaire blindé RJ-48 10-pin •
Accessoires
Câble de connexion microphone (MCC)
•
équipé de deux connecteurs modulaires
blindés RJ permettant le raccordement à
l’interface de contrôle INT5500
MCC5/1 1m (71.67.5501)
MCC5/2 2m (71.67.5502)
MCC5/3 3m (71.67.5503)
Spécications
Données Techniques
Dimensions (mm) 50 (h) x 135 (w)
Encastrement (mm) 43 (h) x 120 (w) approx.
Longueur
Microphone (mm)
Poids (g) +/- 220
Couleur RAL7021 (Noir Mat)
Face avant Acier
Référence 71.67.5590
+/- 385 (incl bonette
anti-vent)
Leo Bekaertlaan 1 • 8870 Izegem • Belgium • Tel. +32 51 30 30 45 • Fax +32 51 31 06 70
DML5500 TGM406 A V2 1
E-mail: [email protected] • Web: http://www.televic.com
Televic reserves the right to change specifications without notice
Page 2
Réglage des Dipswitch
Gain
Switch 1 Switch 2 Amplification dBr
0 0 11 (+20.8 dB) +8,6
0 1 4 (+12.2 dB) 0
1 0 4 (+12.2 dB) 0
1 1 2.8 (+9 dB) -3,2
Réglages Standard
Switch 1 1 (on)
Switch 2 0 (off)
Switch 3 1 (on)
Switch 4 0 (off)
Dimensions
Filtre Passe-Haut
Switch 3 Switch 4 Fréquence
0 0 328 Hz
0 1 148 Hz
1 0 226 Hz
1 1 55 Hz
