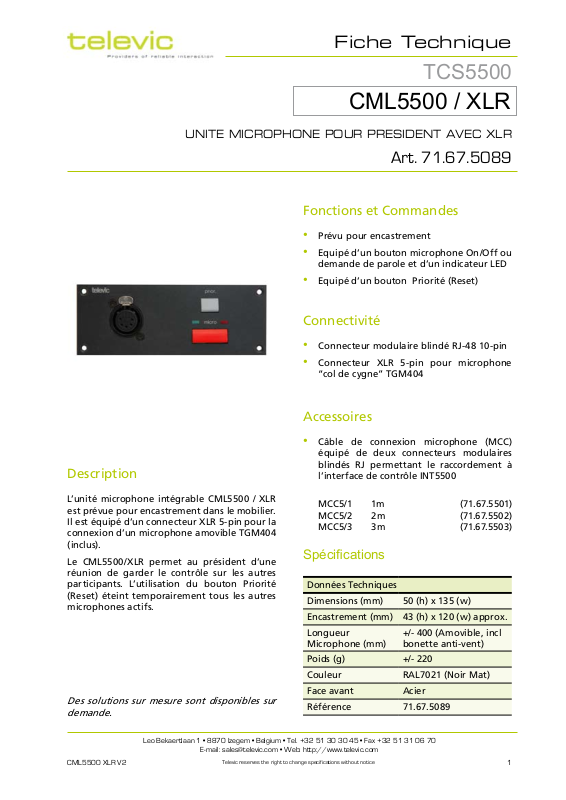

Page 1
Fiche Technique
TCS5500
CML5500 / XLR
UNITE MICROPHONE POUR PRESIDENT AVEC XLR
Art. 71.67.5089
Fonctions et Commandes
Prévu pour encastrement
•
Equipé d’un bouton microphone On/Off ou
•
demande de parole et d’un indicateur LED
Equipé d’un bouton Priorité (Reset)
•
Description
L’unité microphone intégrable CML5500 / XLR
est prévue pour encastrement dans le mobilier.
Il est équipé d’un connecteur XLR 5-pin pour la
connexion d’un microphone amovible TGM404
(inclus).
Le CML5500/XLR permet au président d’une
réunion de garder le contrôle sur les autres
participants. L’utilisation du bouton Priorité
(Reset) éteint temporairement tous les autres
microphones actifs.
Des solutions sur mesure sont disponibles sur
demande.
Connectivité
Connecteur modulaire blindé RJ-48 10-pin
•
Connecteur XLR 5-pin pour microphone
•
“col de cygne” TGM404
Accessoires
Câble de connexion microphone (MCC)
•
équipé de deux connecteurs modulaires
blindés RJ permettant le raccordement à
l’interface de contrôle INT5500
MCC5/1 1m (71.67.5501)
MCC5/2 2m (71.67.5502)
MCC5/3 3m (71.67.5503)
Spécications
Données Techniques
Dimensions (mm) 50 (h) x 135 (w)
Encastrement (mm) 43 (h) x 120 (w) approx.
Longueur
Microphone (mm)
Poids (g) +/- 220
Couleur RAL7021 (Noir Mat)
Face avant
Référence 71.67.5089
+/- 400 (Amovible, incl
bonette anti-vent)
Acier
Leo Bekaertlaan 1 • 8870 Izegem • Belgium • Tel. +32 51 30 30 45 • Fax +32 51 31 06 70
CML5500 XLR V2 1
E-mail: [email protected] • Web: http://www.televic.com
Televic reserves the right to change specifications without notice
Page 2
Réglage des Dipswitch
Gain
Switch 1 Switch 2 Amplification dBr
0 0 11 (+20.8 dB) +8,6
0 1 4 (+12.2 dB) 0
1 0 4 (+12.2 dB) 0
1 1 2.8 (+9 dB) -3,2
Réglages Standard
Switch 1 1 (on)
Switch 2 0 (off)
Switch 3 1 (on)
Switch 4 0 (off)
Filtre Passe-Haut
Switch 3 Switch 4 Fréquence
0 0 328 Hz
0 1 148 Hz
1 0 226 Hz
1 1 55 Hz
CML5500 XLR V2
Televic reserves the right to change specifications without notice
2
